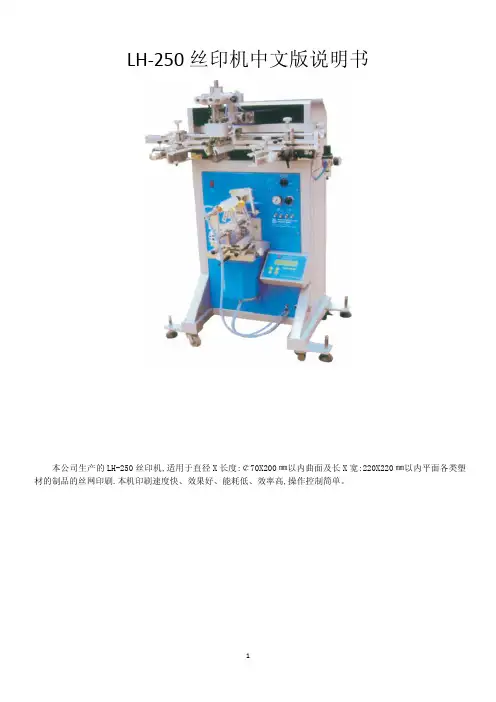

LH-250丝印机中文版说明书本公司生产的LH-250丝印机,适用于直径X长度:￠70X200㎜以内曲面及长X宽:220X220㎜以内平面各类塑材的制品的丝网印刷.本机印刷速度快、效果好、能耗低、效率高,操作控制简单。

一、技术特性最大印刷尺寸(㎜)￠70×200mm曲面或20×200mm平面横向移动平均速度(pieces/min)15用气压力(Mpa)0.4—0.6电源(V/HZ)220/60外型尺寸（mm）长×宽×高800mm×480mm×1250mm机体重量(Kg)150二、控制面板各按钮功能1、功能设定:功能设定按钮是设定机器所处的工作状态的按钮。

①当工作种类显示‘ADJ’时，机器进入校机状态，此时可以调整工作台上下速度。

在‘ADJ’状态下，可通过按下‘速度/清数’键，使工作台下降印刷计数清零。

②当工作种类显示‘MAN’时机器进入单循环状态，可通过‘启动/停止’按钮或脚踏开关，每按一次完成一个工作循环。

③当工作种类显示‘AUTO’时，机器进入全自动连续印刷状态，可通过按下‘启动/停止’按钮，使机器进入全自动连续工作状况。

2、启动/停止：‘功能设定’任何一种状态下，按下按钮都可‘启动’机器或‘停止’机器运行。

3、左/右：每按一次左/右功能键，机器印头可以左右交替运动。

在印刷时，按‘启动/停止’按钮或脚踏开关，当向左运动时，会停在左边；当向右运动时，会停在右边。

（便于洗网）4、速度/清数：①当功能设定处于‘MAN‘或’AUTO‘状态下，按下按键，可以调整机器从第一个工作循环结束到第二个工作循环开始的时间间隙，速度指示VO最慢，V9最快，可在0-9范围内调整。

②当功能设定处于‘ADJ’状态时，按下键可使印刷计数清零，。

5、通气、断气：‘通气、断气’校机用的专用开关，当开关拨向‘断气’时，左右断开气源，可以用手移动网版或刮刀校机：通常情况下，开关拨向‘通气’。

丝网印刷机性能特点及技术参数介绍丝网印刷机性能特点：1、常规电器控制，易维修。

2、采用台湾台达变频器调速，升降动作采用离合刹车装置，并设有紧急停止立即倒车复位装置。

3、设有即时离网装置，不粘网，无重影，网点清晰完整。

4、印刷刮、匀墨刀采用气动上下控制，可做0—35度调整。

5、采用不锈钢吸气平台，硬度高、不生锈。

6、不锈钢吸气平台可做上下调整。

本机技术参数：1、最大印刷面积：600×900mm2、工作台调整量：前后10mm. 左右10mm. 上下20mm3、印刷物厚度：＜204、最大印刷速度：＜1000印/小时5、机器总重量：650KG6、机器总功率：2.2KW保定清苑鑫达电子设备厂各全自动丝印机，手动丝印台是丝印器材，丝印设备中低成本高产出的理想丝印设备。

丝印机价格合理，欢迎选购！全自动扩散前单晶制绒设备全自动扩散前单晶制绒设备1、设备骨架用厚壁方钢制做，外包德国进口磁白聚丙稀PP板，美观抗腐蚀性能优越。

2、全面完善的防腐措施，保护到机器的每一个部位3、电脑全自动添加药水系统4、独特的硅片干燥技术，保证硅片不留任何水痕，实行全自动供排水系统。

5、产品用途：本设备主要用于太阳能电池片生产制造中，对硅片自动制绒（单晶、多晶兼容）。

主要特点：清洗槽部分、伺服驱动系统及机械臂部分、层流净化系统（选用）、电气控制系统、机架及机箱、自动配酸系统（选用）。

制绒槽、溢流槽、HCL槽、HF槽等组成。

提高了设备的可靠性。

方便直观。

界面中有手动操作、故障报警、安全保护、工艺序号等功能。

6、除装片和取片需人工外，其余工艺动作均可自动完成。

自动化程度高，适用于连续批量生产，确保工件清洗质量的一致性。

7、技术参数：单晶硅片清洗工艺；双伺服机械手传送系统自动上／下料工位自动化程度高，可靠性高人性化操作界面。

产能：1400-1800片／小时（25MW生产线适用）125mm×125mm和156mm×156mm方片兼容标准100片清洗花篮：200片／批可选：自动配液、补液系统、兼容多晶清洗。

瓶装产品自动贴标机的设计摘要当今社会，科学技术迅猛地发展，机械化设备生产行业逐渐取替了手工业，各种式样的贴标机械也应运而生，而本文就对贴标机进行了相关的研究和设计。

本文设计的是一种直线式的而且能够自动对瓶身完成贴标的一种装置，该贴标机主要由传动装置、分瓶装置、压瓶装置、供标装置、贴标装置组成，主要针对的贴标对象是不同规格的瓶身无弧度或有较小弧度的方形瓶，使用的是不干胶标签。

本文的主要内容包括对贴标机械工作原理的研究分析、各重要组成系统的设计过程以及对各部分零部件的设计与校核等。

首先对自动贴标机的发展现状及原理进行深入地分析和研究，明确贴标设备各装置的运动规律及零件组成，提出切实可行的设计方案，绘制出原理图；其次，对设计方案进行完善，确定最终方案，并初略估算出各部分装置的大体尺寸；然后，对各零部件的参数进行计算和校核；最后，利用软件建立模型并绘制出装配图及部分零件图。

该直线式贴标机的特点是能够自动连续完成传送瓶子、供送标纸、粘贴标签、抚平标签等动作，用户可在简单地指导下快速学会贴标机的操作。

关键词：自动贴标机，直线式，分瓶装置，压瓶装置，贴标装置Design of automatic labeling machine for bottled productsABSTRACTNowadays, with the rapid development of science and technology, mechanical equipment manufacturing industry gradually replace the handicraft industry, therefore, various patterns of labeling machinery has been designed , and this paper carried out the research and design of the labeling machine .In this paper, the linear automatic labeling machine for bottled products is a device which can complete the actions of labeling. The labeling machine is mainly composed of bottle driving device , bottle pressing device, labels providing device and labeling device, mainly for different specifications of the square bottles with no arc or small arc, using self-adhesive labels.The main content of this paper includes the research and analysis of the operation principle of the labeling machine, the design process of the important components of the system and the design and check of the parts. Firstly, according to the present status of development and the operational principle of the automatic labeling machine, the paper carries on analysis deeply and researches, clearly knows the law of motion and the parts of labeling equipment, puts forward to the feasible design scheme, draws out the schematics diagram; secondly, improve the design of the final plan, and estimate the overall sizes of each part of the device . Thirdly, calculate and check the parameters of the parts. Finally, use software to establish models and draw the assembly drawing and parts drawings.The straight line type labeling machine is characterized in that it can delivery bottles automatically and continuously and feed the standard paper, transfer labels, paste labels, smooth labels and so on. Users can learn the operation flow of the labeling machine quickly with a simple instruction .Key words: automatic labeling machine, straight line type, bottle dividing device, bottle pressing device, labeling device目录1 绪论---------------------------------------------------------------------------------------------- 11.1 引言 ------------------------------------------------------------------------------------- 11.2研究现状及发展 ----------------------------------------------------------------------- 21.2.1 国内贴标机的现状及发展-------------------------------------------------- 21.2.2 国外贴标机的现状及发展-------------------------------------------------- 41.3课题研究内容 -------------------------------------------------------------------------- 51.4 研究的意义及发展前景 ------------------------------------------------------------- 6 2贴标机的总体方案设计 ---------------------------------------------------------------------- 72.1系统功能需求分析 -------------------------------------------------------------------- 72.2系统总体方案设计 -------------------------------------------------------------------- 82.3 主要组成装置的方案设计 ---------------------------------------------------------- 9 3贴标机的机械设计 -------------------------------------------------------------------------- 143.1主要组成装置机构设计------------------------------------------------------------ 143.1.1分瓶装置---------------------------------------------------------------------- 143.1.2贴标装置---------------------------------------------------------------------- 153.1.3压瓶装置---------------------------------------------------------------------- 173.2整体机械设计 ------------------------------------------------------------------------ 174 贴标机的设计参数与校核 ---------------------------------------------------------------- 204.1 电机的选择 -------------------------------------------------------------------------- 204.2同步带的设计参数与校核--------------------------------------------------------- 21 5结论 -------------------------------------------------------------------------------------------- 23 参考文献----------------------------------------------------------------------------------------- 25 致谢----------------------------------------------------------------------------------------------- 27 译文及原文-------------------------------------------------------------------------------------- 281 绪论1.1 引言随着社会的进步，人们对日常的生活用品的需求也逐年增高，而在人们的物质生活更加富足的同时，为商品粘贴标签的行业也在迅猛地新兴起来[9]。
