重力坝抗滑稳定计算书

基本资料
开源尾矿库重力坝采用混凝土重力坝结构，重力坝外坡比为1：2.5，內坡比为1:1.5,把顶宽为48m ，坝轴线到坝底的高为58m 。

坝体为膏体固化坝体，特性为2.0MPa 。

尾矿为膏体固化尾砂，特性为1.0MPa 。

尾矿库的示意图见下图
坝体稳定性计算原理及依据
根据《水工建筑》中关于土重力坝的抗滑稳定性分析，由于坝体为混凝土且为膏体固化坝体，尾砂为膏体固化尾砂。

可以将坝体和尾砂看成两个整体，只需计算尾砂对坝体的作用力，进行稳定性分析。

其坝体抗滑稳定系数 K 的规定见表 1 。

表 1 坝体抗滑稳定系数
坝体抗滑稳定性计算公式为 : ∑∑=P W
f K
式中 : K —按抗剪强度计算的抗滑稳定安全系数 ;
f —滑裂面上的摩擦系数 ;
∑ W —作用于滑动面以上的力在铅直方向投影的代数和 ; ∑P—作用于滑动面以上的力在水平方向投影的代数和。

取f得值为0.8，
计算k=1.65＞1.05，故坝体抗滑稳定性满足要求。

深圳市野生动物救护中心养公坑蓄水工程技施设计浆砌石重力坝抗滑稳定计算书国家电力公司中南勘测设计研究院2004年12月说 明1.计算目的与要求对拟定的体型进行抗滑稳定计算，求出拟定体型在各种设计工况下的抗滑稳定安全系数。

同时对坝基面的应力进行计算，以论证是否满足规定的正常使用极限状态与承载能力极限状态要求。

2.计算基本依据1. 建筑体型结构尺寸见附图1；2. 主要地质参数见资料单；3. 材料容重： 浆砌块石：取3/0.23m kN s =γ；水：取3/8.9m kN w =γ； 土的饱和溶重3/12m kN =γ3.计算方法及计算公式 1. 基本假定 1） 坝体为均质、连续、各向同性的弹性材料； 2） 取单宽1米计算，不考虑坝体之间的内部应力。

3）本工程规模小，只计算坝体的抗滑稳定，不对坝体剖面进行浅层与深层抗滑稳定分析以及坝基面应力分析。

2. 地基应力计算按偏心受压公式计算应力：σmax=W M AG ∑∑+ σmin =WMAG∑∑-式中 ∑G —坝体本身的重力，kN ；A ——坝基的受力面积，m 2;∑M —坝体各部分的重力对形心的弯距,kN.M;W —作用在计算截面的抗弯截面系数；3.抗滑稳定坝受到铅直力和水平力的共同作用下，要求沿坝基底面的抗滑力必须大于作用在坝结构水平向的滑动力，并有一定的安全系数。

计算公式为：K C =∑∑Hf G *式中K c —结构的抗滑稳定安全系数；∑G —坝的基底总铅直力，kN ； ∑H —坝的水平方向总作用力，kN ； f —坝基底的摩擦系数。

4.计算结果总表5.结论经由计算可知，该方案，结构能够满足浆砌石坝在不同运用时期的地基应力和抗滑稳定要求，不会发生地基沉陷和滑动变形，并满足经济适用的原则。

6.主要参考书目a ）《浆砌石坝设计规范（SL25-91》；b ）《水工建筑物荷载设计规范（DL5077—1997）》；c ）天津大学 祁庆和《水工建筑物（上册）》（水利电力出版社—1992）溢流坝的稳定计算1基本资料由于坝体受力为平面结构，取单位宽度坝体进行计算。

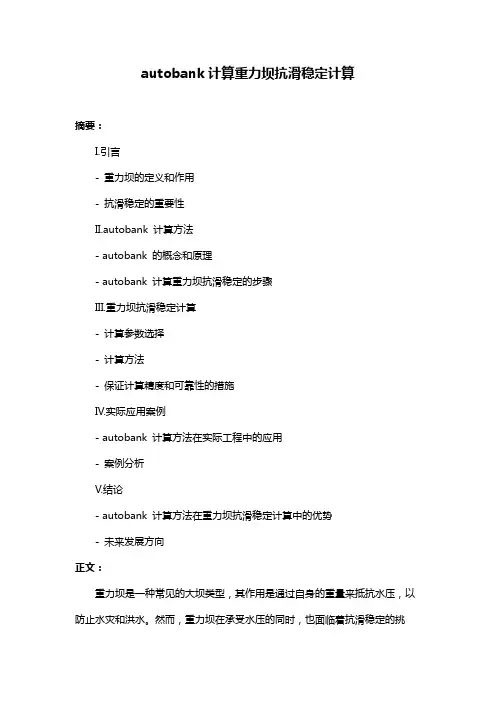

autobank计算重力坝抗滑稳定计算摘要：I.引言- 重力坝的定义和作用- 抗滑稳定的重要性II.autobank 计算方法- autobank 的概念和原理- autobank 计算重力坝抗滑稳定的步骤III.重力坝抗滑稳定计算- 计算参数选择- 计算方法- 保证计算精度和可靠性的措施IV.实际应用案例- autobank 计算方法在实际工程中的应用- 案例分析V.结论- autobank 计算方法在重力坝抗滑稳定计算中的优势- 未来发展方向正文：重力坝是一种常见的大坝类型，其作用是通过自身的重量来抵抗水压，以防止水灾和洪水。

然而，重力坝在承受水压的同时，也面临着抗滑稳定的挑战。

为了保证重力坝的安全稳定，需要进行抗滑稳定计算。

autobank 计算方法是一种高效、精确的计算方法，被广泛应用于重力坝抗滑稳定计算中。

autobank 是一种基于有限元方法的计算软件，其原理是通过将重力坝划分为若干个单元，然后在每个单元内进行计算，最终将所有单元的结果汇总，得到整个重力坝的抗滑稳定系数。

autobank 计算方法主要包括以下步骤：首先，建立重力坝的有限元模型；其次，施加水压力和地震力等外部荷载；然后，进行求解和计算；最后，分析计算结果，得出重力坝的抗滑稳定系数。

在重力坝抗滑稳定计算中，需要选择适当的计算参数，如土石物理参数、水压力、地震力等。

此外，还需要选择合适的计算方法，如线性弹性方法、弹塑性方法等。

为了保证计算精度和可靠性，需要进行多次计算和校核，以及采取相应的措施，如增加网格密度、使用先进的计算算法等。

autobank 计算方法在实际工程中得到了广泛应用。

例如，某重力坝在设计时采用了autobank 计算方法，经过多次计算和校核，得出了重力坝的抗滑稳定系数，从而保证了重力坝的安全稳定。

总之，autobank 计算方法是一种高效、精确的重力坝抗滑稳定计算方法。

在实际工程中，通过选择适当的计算参数和算法，以及采取相应的措施，可以有效地保证重力坝的安全稳定。

深圳市野生动物救护中心养公坑蓄水工程技施设计浆砌石重力坝抗滑稳定计算书国家电力公司中南勘测设计研究院2004年12月说 明1.计算目的与要求对拟定的体型进行抗滑稳定计算，求出拟定体型在各种设计工况下的抗滑稳定安全系数。

同时对坝基面的应力进行计算，以论证是否满足规定的正常使用极限状态与承载能力极限状态要求。

2.计算基本依据1. 建筑体型结构尺寸见附图1；2. 主要地质参数见资料单；3. 材料容重： 浆砌块石：取3/0.23m kN s =γ；水：取3/8.9m kN w =γ； 土的饱和溶重3/12m kN =γ3.计算方法及计算公式 1. 基本假定 1） 坝体为均质、连续、各向同性的弹性材料； 2） 取单宽1米计算，不考虑坝体之间的内部应力。

3）本工程规模小，只计算坝体的抗滑稳定，不对坝体剖面进行浅层与深层抗滑稳定分析以及坝基面应力分析。

2. 地基应力计算按偏心受压公式计算应力：σmax =WM AG ∑∑+σmin =WMAG ∑∑-式中 ∑G —坝体本身的重力，kN ；A ——坝基的受力面积，m 2;∑M —坝体各部分的重力对形心的弯距,kN.M;W —作用在计算截面的抗弯截面系数；3.抗滑稳定坝受到铅直力和水平力的共同作用下，要求沿坝基底面的抗滑力必须大于作用在坝结构水平向的滑动力，并有一定的安全系数。

计算公式为：K C =∑∑Hf G *式中K c —结构的抗滑稳定安全系数；∑G —坝的基底总铅直力，kN ； ∑H —坝的水平方向总作用力，kN ； f —坝基底的摩擦系数。

4.计算结果总表5.结论经由计算可知，该方案，结构能够满足浆砌石坝在不同运用时期的地基应力和抗滑稳定要求，不会发生地基沉陷和滑动变形，并满足经济适用的原则。

6.主要参考书目a）《浆砌石坝设计规范（SL25-91》；b）《水工建筑物荷载设计规范（DL5077—1997）》；c）天津大学祁庆和《水工建筑物（上册）》（水利电力出版社—1992）溢流坝的稳定计算1基本资料由于坝体受力为平面结构，取单位宽度坝体进行计算。

项目名称：几内亚凯勒塔（KALETA）水电站工程项目阶段：复核阶段计算书名称：重力坝抗滑稳定及应力计算审查：校核：计算：黄河勘测规划设计有限公司Yellow River Engineering Consulting Co. ,Ltd.二〇一二年四月目录1.计算说明 (1)1.1 目的与要求 (1)1.2 基本数据 (1)2.计算参数和研究方法 (1)2.1 荷载组合 (1)2.2 计算参数及控制标准 (2)2.3 计算理论和方法 (3)3.计算过程 (4)3.1 荷载计算 (4)3.1.1 自重 (4)3.1.2 水压力 (4)3.1.3 扬压力 (8)3.1.4 地震荷载 (10)3.2 安全系数及应力计算 (13)4.结果汇总 (17)1.计算说明1.1 目的与要求下列计算是有关挡水坝段、溢流坝段、进水口、底孔坝段抗滑稳定性和基底应力计算。

1.2 基本数据正常蓄水位：110m；设计洪水位：112.94m；校核洪水位：113.30m；大坝设计洪水标准为100年一遇，校核洪水标准为1000年一遇；坝址区地震动峰值加速度为0.15g（g=9.81m/s²），地震动反应周期为0.25s，相应的地震基本烈度为7度，本工程抗震设计烈度为7度。

计算选取的挡水坝段坝顶高程114.00m，坝基底高程92.00m，坝高22m，坝顶宽5m。

上游坝面竖直，下游坝坡在107.33m高程以上竖直，在107.33m 高程以下坡度为1:0.75。

计算选取的溢流坝段堰顶高程110.00m，坝基底高程96.00m，坝高14m，上游坝面竖直，下游坝坡在108.59m高程以上为Creager剖面，在108.59m高程以下坡度为1:0.85。

正常蓄水位时，溢流坝段下游无水；设计洪水位112.94m 时，下游水位104.80m；校核洪水位113.30m时，下游水位105.42m。

进水口坝段顶高程114.00m，坝基底高程87.80m，坝高26.2m，顶宽13.06m，上游坝坡为1:0.25，下游坝坡在107.33m高程以上竖直，在107.33m 高程以下坡度为1:0.75。

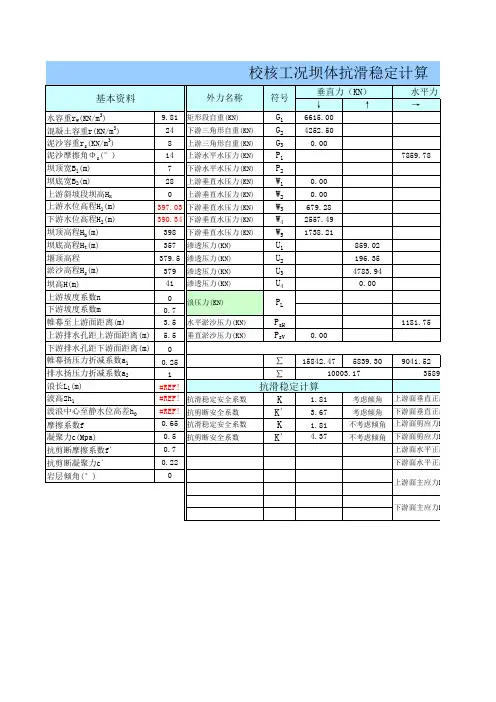

基本数据：初拟断面：上游坡比n 0.2上起坡高程H 69.3下游坡比m0.7下起坡高程H 74.157上游水深H 上77.2下游水深H 下54.3淤沙高程H 沙60.4坝底高程H 底49.3坝顶高程H 顶砌石容重r d2.2G 1330G 2475.7602G 388389.20512.531.6404.扬压力：5.36.8削减系数α1坝底宽B 26.3999W φ1131.9995W φ267.32566W φ313.74W φ45.浪压力：L 6.42h 1.3ho 0.425.92-20.48 5.443.14H/L 13.69538432.16-389.20542.955 1.3γ干 1.3γ浮0.65内摩擦角φ18水平压力：21.13739垂直压力：8.00865403.2824678.0262-1739.7M G12210.984M G2-761.224M G3926.9289M P220.83333M W1353.9184M W2474.6647M W3-105.291M W φ1M W φ2-8.97788M W φ3-101.675M W φ4-1008.58M R-627.264484.0107M PH-78.2083M PV99.78738基础摩擦系数f 0.65K 1.092825＞1.05满足要求偏心距e 2.565831＜B/6 4.399983σ`y10.70603＞0满足要求σ``y52.17849＜［σ］（略）（∑W 未计入扬压力）计算工况：校核洪水情况下四、坝体强度计算：（取危险2~3个截面计算）各力对基础中心产生的力矩M ：力矩总和∑M ：三、稳定计算：1.抗滑稳定计算：2.基础强度计算上游边缘正应力：a=2hsech （3.14H/L ）1）坝前水深H ＞浪高L 引用坝高计算中的数据：作用铅直面的合力+、-、Re 2）（3~5）h ＜坝前水深H ＜浪高L 水平力总和∑P ：垂直力总和∑W ：基础排水管距上游面L一、荷载计算及其组合：1.坝体自重：2水平水压力.：上游水平水压力P 1：下游垂直水压力W 3：3.垂直水压力.：上游垂直水压力W 1、W 2：下游水平水压力P 2：二、计算各种力的合力：6.泥沙压力：7.地震力：通常重庆地区不考虑。

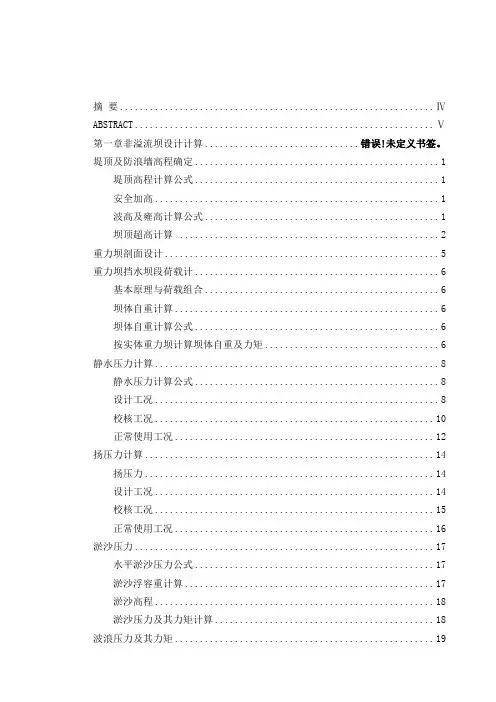

摘要 (Ⅳ)ABSTRACT (Ⅴ)第一章非溢流坝设计计算............................... 错误!未定义书签。

堤顶及防浪墙高程确定. (1)堤顶高程计算公式 (1)安全加高 (1)波高及雍高计算公式 (1)坝顶超高计算 (2)重力坝剖面设计 (5)重力坝挡水坝段荷载计 (6)基本原理与荷载组合 (6)坝体自重计算 (6)坝体自重计算公式 (6)按实体重力坝计算坝体自重及力矩 (6)静水压力计算 (8)静水压力计算公式 (8)设计工况 (8)校核工况 (10)正常使用工况 (12)扬压力计算 (14)扬压力 (14)设计工况 (14)校核工况 (15)正常使用工况 (16)淤沙压力 (17)水平淤沙压力公式 (17)淤沙浮容重计算 (17)淤沙高程 (18)淤沙压力及其力矩计算 (18)波浪压力及其力矩 (19)波浪压力公式 (19)设计工况 (19)校核工况 (19)基本作用荷载各种工况下的、∑P和 (20)极限状态设计法分析挡水坝段稳定 (21)承载能力极限状态设计式 (21)正常使用极限状态设计式 (23)坝段抗滑稳定验算 (24)基本组合工况 (24)偶然组合工况 (24)坝段坝趾抗压强度验算 (24)计入扬压力时的基本组合工况 (24)计入扬压力时的偶然组合工况 (25)不计入扬压力时的基本组合工况 (25)不计入扬压力时的偶然组合工况 (25)坝段坝蹱不出现拉应力计算 (25)挡水坝段应力分析 (26)基本假定 (26)不考虑扬压力时的边缘应力计算 (26)边缘应力计算公式 (26)设计工况边缘应力计算 (27)校核工况边缘应力计算 (28)考虑扬压力时的边缘应力计算 (29)边缘应力计算公式 (29)设计工况边缘应力计算 (30)校核工况边缘应力计算 (31)第二章溢流坝设计计算 (33)溢洪堰堰型选择 (33)溢洪道水力计算 (33)溢流堰堰面曲线 (34)溢流堰堰顶高程 (34)溢流堰总水头 (34)定型水头设计 (35)堰面曲线设计 (35)边墩高度 (37)消能形式 (37)消能公式 (38)设计工况下冲刷坑安全验算 (38)校核工况下冲刷坑安全验算 (39)摘要随着时间的增长而不断增加的农业灌溉用水、城镇供水和农村人畜饮水是摆在人们面前的一个难题，因为目前可供水量离人们的供水目标相差甚远，水资源的短缺已严重制约国民经济和社会发展。

项目名称：几内亚凯勒塔（KALETA）水电站工程项目阶段：复核阶段计算书名称：重力坝抗滑稳定及应力计算审查：校核：计算：黄河勘测规划设计有限公司Yellow River Engineering Consulting Co. ,Ltd.二〇一二年四月目录1.计算说明 (1)1.1 目的与要求 (1)1.2 基本数据 (1)2.计算参数和研究方法 (2)2.1 荷载组合 (2)2.2 计算参数及控制标准 (2)2.3 计算理论和方法 (3)3.计算过程 (5)3.1 荷载计算 (5)3.1.1 自重 (5)3.1.2 水压力 (6)3.1.3 扬压力 (10)3.1.4 地震荷载 (14)3.2 安全系数及应力计算 (17)4.结果汇总 (22)1.计算说明1.1 目的与要求下列计算是有关挡水坝段、溢流坝段、进水口、底孔坝段抗滑稳定性和基底应力计算。

1.2 基本数据正常蓄水位：110m；设计洪水位：112.94m；校核洪水位：113.30m；大坝设计洪水标准为100年一遇，校核洪水标准为1000年一遇；坝址区地震动峰值加速度为0.15g（g=9.81m/s²），地震动反应周期为0.25s，相应的地震基本烈度为7度，本工程抗震设计烈度为7度。

计算选取的挡水坝段坝顶高程114.00m，坝基底高程92.00m，坝高22m，坝顶宽5m。

上游坝面竖直，下游坝坡在107.33m高程以上竖直，在107.33m 高程以下坡度为1:0.75。

计算选取的溢流坝段堰顶高程110.00m，坝基底高程96.00m，坝高14m，上游坝面竖直，下游坝坡在108.59m高程以上为Creager剖面，在108.59m 高程以下坡度为1:0.85。

正常蓄水位时，溢流坝段下游无水；设计洪水位112.94m时，下游水位104.80m；校核洪水位113.30m时，下游水位105.42m。

进水口坝段顶高程114.00m，坝基底高程87.80m，坝高26.2m，顶宽13.06m，上游坝坡为1:0.25，下游坝坡在107.33m高程以上竖直，在107.33m 高程以下坡度为1:0.75。

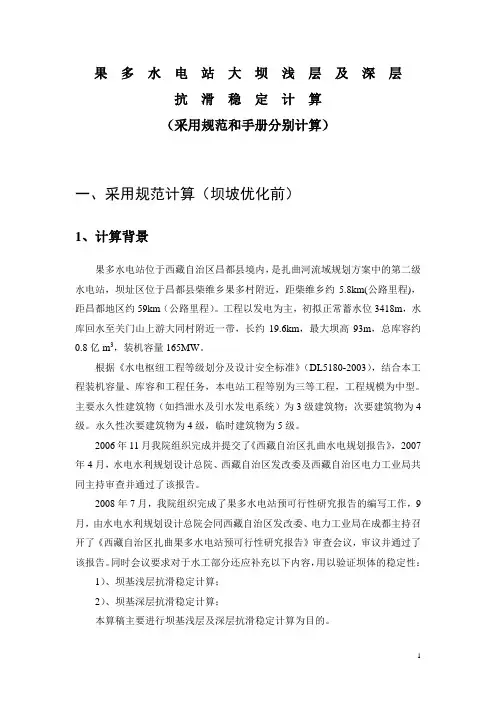

果多水电站大坝浅层及深层抗滑稳定计算（采用规范和手册分别计算）一、采用规范计算（坝坡优化前）1、计算背景果多水电站位于西藏自治区昌都县境内，是扎曲河流域规划方案中的第二级水电站，坝址区位于昌都县柴维乡果多村附近，距柴维乡约5.8km(公路里程)，距昌都地区约59km（公路里程）。
