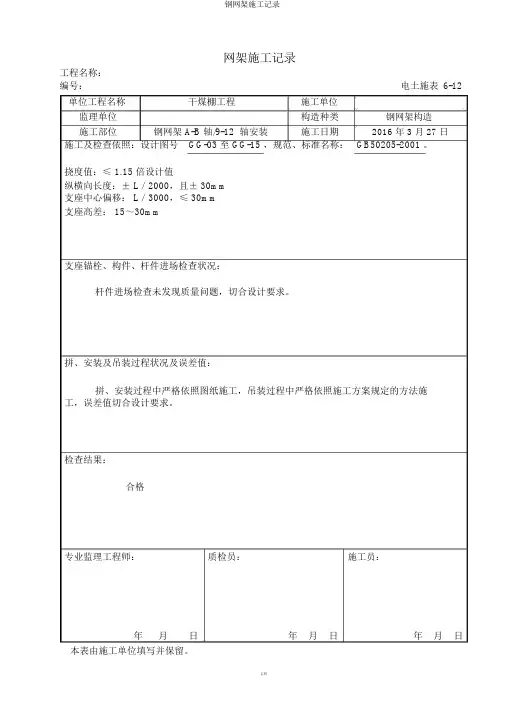

编号：电土施表6-12单位工程名称干煤棚工程施工单位监理单位构造种类钢网架构造施工部位钢网架 A-B 轴/9-12 轴安装施工日期2016 年 3 月 27 日施工及检查依照：设计图号GG-03 至 GG-15 ，规范、标准名称：GB50205-2001 。
挠度值：≤ 1.15 倍设计值纵横向长度：± L／2000，且± 30mm支座中心偏移： L／3000，≤ 30mm支座高差： 15～30mm支座锚栓、构件、杆件进场检查状况：杆件进场检查未发现质量问题，切合设计要求。
拼、安装及吊装过程状况及误差值：拼、安装过程中严格依照图纸施工，吊装过程中严格依照施工方案规定的方法施工，误差值切合设计要求。
检查结果：合格专业监理工程师：质检员：施工员：年月日年月日年月日编号：电土施表6-12单位工程名称干煤棚工程施工单位监理单位构造种类钢网架构造施工部位钢网架 A-B 轴/12-16 轴安装施工日期2016 年 4 月 2 日施工及检查依照：设计图号GG-03 至 GG-15 ，规范、标准名称：GB50205-2001 。
挠度值：≤ 1.15 倍设计值纵横向长度：± L／2000，且± 30mm支座中心偏移： L／3000，≤ 30mm支座高差： 15～30mm支座锚栓、构件、杆件进场检查状况：杆件进场检查未发现质量问题，切合设计要求。
拼、安装及吊装过程状况及误差值：拼、安装过程中严格依照图纸施工，吊装过程中严格依照施工方案规定的方法施工，误差值切合设计要求。
检查结果：合格专业监理工程师：质检员：施工员：年月日年月日年月日编号：电土施表6-12单位工程名称干煤棚工程施工单位监理单位构造种类钢网架构造施工部位钢网架 A-B 轴/16 轴安装施工日期2016 年 4 月 8 日施工及检查依照：设计图号GG-03 至 GG-15 ，规范、标准名称：GB50205-2001 。
网架挠度测量Revised by BLUE on the afternoon of December 12,2020.网架挠度测量上海岩土工程勘察设计研究院有限公司仲子家摘要：本文结合使用Leica TCR（免棱镜系列）全站仪和南方CASS成图软件，叙述网架挠度测量的新方法和数据处理方法。
1.概述在城市、工矿建设工程中，网架结构越来越被广泛的应用，其优越性已被大家所公认。
网架结构在大型建筑物中除了起承重作用外，还保证了建筑物有较大的空间，以便设备的布置和人员的活动，同时使建筑物更显美观。
网架结构建筑物的安全性是人们所关注的，尤其是生产单位直接用于悬吊荷载的大型网架结构，在自重和生产设备荷载的长时间疲劳承重作用下，网架的变形是不可避免的；同时环境温度的变化、网架材质的腐蚀与老化等都将危及网架的变形和使用期。
为确保安全，有必要对网架结构进行定期的挠度检测。
通过检测，对显现出来挠度值较大的部位，采取弦杆、腹杆松动的检查与加固等相应措施，防患于未然。
2.钢结构网架挠度的控制指标依据《网架结构设计与施工规程》JGJ7－91的规定：用作屋盖的网架，其挠度控制在短向网架跨度的1/250；用作楼层的网架，挠度控制在短向网架跨度的1/300。
且《钢结构工程施工质量验收规范》GB50205－2001中规定：实测的网架挠度值不应超过设计值的倍。
3.使用免棱镜全站仪进行网架挠度测量网架挠度测量的方法主要有：几何水准法、激光扫平法、水管连通器法、传感器法和免棱镜全站仪法等。
因网架建筑物净空高一般都较高，几何水准法实施观测难度较大；激光扫平法观测在设备密布和人员频繁活动的网架下也较难实现；而水准连通器法和传感器法布置测点繁琐且成本高。
免棱镜全站仪实施网架挠度测量的优点：①TCR全站仪无需在网架上设置棱镜，解决了网架建筑物净空高过高人无法上去设置测点的困难；②TCR全站仪可以自由设站，解决了在设备密布和人员频繁活动的网架下的观测困难；③TCR全站仪照准观测时具有可见光斑，对是否为正确的观测点具有可识别性；④Leica TCR全站仪测量精度高，TCR400～TCR1200系列全站仪测角精度为2"，测距精度为3mm+2ppm，最大测程80～170m，它完全能担当网架挠度测量的重任。
