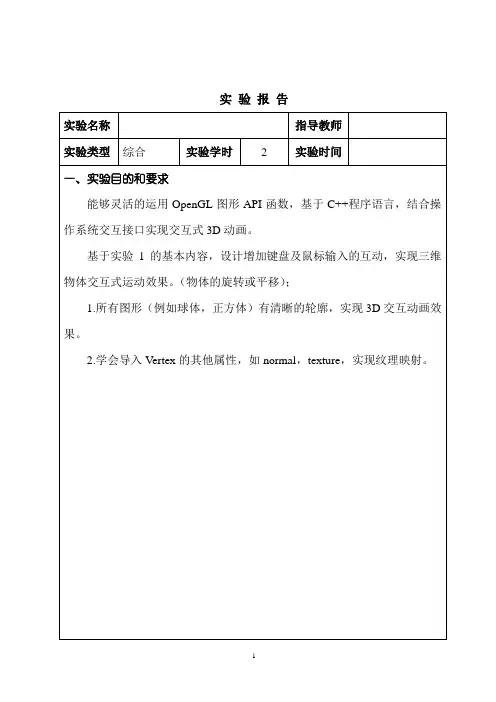

实验报告实验名称指导教师实验类型综合实验学时 2 实验时间一、实验目的和要求能够灵活的运用OpenGL图形API函数，基于C++程序语言，结合操作系统交互接口实现交互式3D动画。
基于实验1的基本内容，设计增加键盘及鼠标输入的互动，实现三维物体交互式运动效果。
（物体的旋转或平移）；1.所有图形（例如球体，正方体）有清晰的轮廓，实现3D交互动画效果。
2.学会导入Vertex的其他属性，如normal，texture，实现纹理映射。
二、实验环境(实验设备)硬件：微机软件：vs2012实验报告三、实验过程描述与结果分析实验代码：#include<stdlib.h>#include<GL/glut.h>#include<windows.h>float ratX = 60;float ratY = 60;float ratZ = 60;float tx=0;float ty=0;float sf=0;void DrawBox(){glBegin(GL_QUADS);//前面glColor3f(1,0,0);glVertex3f(-1.0f, -1.0f, 1.0f);// 四边形的左下glVertex3f( 1.0f, -1.0f, 1.0f);// 四边形的右下glVertex3f( 1.0f, 1.0f, 1.0f);// 四边形的右上glVertex3f(-1.0f, 1.0f, 1.0f); // 四边形的左上// 后面glColor3f(0,1,0);glVertex3f(-1.0f, -1.0f, -1.0f);// 四边形的右下glVertex3f(-1.0f, 1.0f, -1.0f); // 四边形的右上glVertex3f( 1.0f, 1.0f, -1.0f); // 四边形的左上glVertex3f( 1.0f, -1.0f, -1.0f);// 四边形的左下// 顶面glColor3f(0,0,1);glVertex3f(-1.0f, 1.0f, -1.0f); // 四边形的左上glVertex3f(-1.0f, 1.0f, 1.0f); // 四边形的左下glVertex3f( 1.0f, 1.0f, 1.0f); // 四边形的右下glVertex3f( 1.0f, 1.0f, -1.0f); // 四边形的右上// 底面glColor3f(1,1,0);glVertex3f(-1.0f, -1.0f, -1.0f);// 四边形的右上glVertex3f( 1.0f, -1.0f, -1.0f);// 四边形的左上glVertex3f( 1.0f, -1.0f, 1.0f); // 四边形的左下glVertex3f(-1.0f, -1.0f, 1.0f); // 四边形的右下// 右面glColor3f(0,1,1);glVertex3f( 1.0f, -1.0f, -1.0f);// 四边形的右下glVertex3f( 1.0f, 1.0f, -1.0f); // 四边形的右上glVertex3f( 1.0f, 1.0f, 1.0f); // 四边形的左上glVertex3f( 1.0f, -1.0f, 1.0f); // 四边形的左下// 左面glColor3f(1,0,1);glVertex3f(-1.0f, -1.0f, -1.0f);// 四边形的左下glVertex3f(-1.0f, -1.0f, 1.0f);// 四边形的右下glVertex3f(-1.0f, 1.0f, 1.0f);// 四边形的右上glVertex3f(-1.0f, 1.0f, -1.0f);// 四边形的左上glEnd();}void display(){glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT);//清空颜色和深度缓存glMatrixMode(GL_MODELVIEW);glLoadIdentity();//gluLookAt(2.0, 2.0, 2.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0);glTranslatef(0.0f+tx,0.0f+ty,-4.0f);//平移变换glScalef(1+sf,1+sf,1+sf);//缩放变换glRotatef(ratX, 1.0f, 0.0f, 0.0f);//绕X轴的旋转变换glRotatef(ratY, 0.0f, 1.0f, 0.0f);//绕Y轴的旋转变换glRotatef(ratZ, 0.0f, 0.0f, 1.0f);//绕Z轴的旋转变换DrawBox();glFlush();glutSwapBuffers();}void reshape(int w, int h) //重绘回调函数，在窗口首次创建或用户改变窗口尺寸时被调用{glViewport(0, 0, w, h);// 指定视口的位置和大小glMatrixMode(GL_PROJECTION);glLoadIdentity();//glFrustum(-1.0, 1.0, -1.0, 1.0, 3.1, 10.0);//gluPerspective(45,1,0.1,10.0);glOrtho(-2.0, 2.0, -2.0, 2.0, 2.0, 10.0);}void init(){glClearColor (1.0, 1.0, 1.0, 1.0);glEnable(GL_DEPTH_TEST);//启动深度测试模式}void myKeyboard(unsigned char key, int x, int y) {if(key == 'a' || key == 'A')ratX += 2;ratY += 2;ratZ += 2;if(key == 's' || key == 'S')ratX -= 2;ratY -= 2;ratZ -= 2;if(key == 'j' || key == 'J')sf+=0.1;if(key == 'k' || key == 'K')sf-=0.1;if(key == 'c' || key == 'C')exit(0);glutPostRedisplay(); //重新调用绘制函数}void myspecialKeyboard(int key,int x,int y){if(key == GLUT_KEY_UP )ty+=0.1;if(key == GLUT_KEY_DOWN)ty-=0.1;if(key ==GLUT_KEY_LEFT)tx-=0.1;if(key==GLUT_KEY_RIGHT)tx+=0.1;glutPostRedisplay();}int main(int argc, char** argv){glutInit(&argc,argv); // 初始GLUT.glutInitDisplayMode(GLUT_DEPTH|GLUT_DOUBLE|GLUT_RGB); //设定显示模式glutInitWindowSize(400,400); // 设定窗口大小glutInitWindowPosition(50,100); // 设定窗口位置glutCreateWindow("立方体的简单三维交互式几何变换"); // 用前面指定参数创建glutReshapeFunc(reshape); //指定重绘回调函数glutDisplayFunc(display); // 进行一些初始化工作glutKeyboardFunc( myKeyboard); //指定键盘回调函数glutSpecialFunc(myspecialKeyboard); //指定键盘回调函数init();glutMainLoop();// 进入无穷循环，等待事件处理}实验结果图：实验报告四、实验小结（包括问题和解决方法、心得体会、意见与建议等）通过此次实验灵活的运用OpenGL图形API函数，基于C++程序语言，结合操作系统交互接口实现了交互式3D动画。
