课题7：时间继电器自动控制的双速电动机控制线路(参考模板)

诸暨技师学院《电工实习》教案总第课时实习课题课题七：时间继电器自动控制的双速电动机控制线路教学课时24课时教学目标掌握接触器控制双速电动机的控制线路。

会线路检测与排除故障。

理论要求了解电动机调速的方法，掌握双速电动机定子的连接方法，掌握接触器控制双速电动机的控制线路的工作原理。

实践要求会安装接触器控制双速电动机的控制线路，会线路检测与排除故障。

教学程序教学仪器电工工具一套，电工训练板一块（含必要元件），兆欧表、钳形电流表、万用表各一块，三相电源。

理论内容一、电路原理1、说明由三相异步电动机的转速公式n=(1-s)60f1/p可知，改变异步电动机转速的方法有三种：改变电源频率f1、改变转差率s、改变磁极对数p。

本课题介绍改变磁极对数p来实现电动机调速的基本方法。

改变异步电动机的磁极对数调速称为变极调速，是通过改变电动机定子绕组的连接方式来实现的，属于有级调速，且只适用于笼型异步电动机。

常见的多速电动机有双速、三速、四速等几种类型。

下面就双速异步电动机的启动和自动调速控制线路进行分析。

2、双速异步电动机定子绕组的连接如图所示，双速电动机的定子绕组的每相绕组的中点各有一个出线端U2、V2、W2。

使电动机低速运转时，把三相电源分别接定子绕组的U1、V1、W1端，定子呈△形连接，磁极为4极，同步转速为1500转/分。

要使电动机高速运转，就把三个出线端U1、V1、W1并接在一起，另外三个出线端U2、V2、W2分别接到三相电源上，，定子呈YY形连接，磁极为2极，同步转速为3000转/分。

值得注意的是双速电动机定子绕组从一种接法改变为另外一种接法时，必须把电源相序反接，以保证电动机的旋转方向不变。

3、电路图时间继电器控制双速电动机的电路图4、工作原理：先合上电源开关QS。

（1）△低速启动运转SB1常闭触头先分断按下SB1SB1常开触头先闭合→KM1线圈得电→KM1自锁触头闭合自锁→电动机M接成△低速启动运转KM1主触头闭合→KM1两对辅助常闭触头分断对KM2、KM3联锁（2）YY高速运转按下SB2→KT线圈得电→KT常开触头瞬时闭合自锁→（经KT整定时间）→KM1常开触头均分断K延时闭合常闭触头先分断→KM1线圈失电 KM1常闭触头回复闭合KT瞬时断开延时闭合常开触头后闭合→（注：文档可能无法思考全面，请浏览后下载，供参考。

任务五 双速异步电动机的控制线路统非常重要，双速风机的应用也相当广泛.由于地下室受地下条件和空间的限制,在满足风量及风压等参数的条件下，消防的排烟系统和平时的通风换气是可以合用的，也即是同一风机及同一风管，在一般情况下，风机低速运行作为通风换气作用,当发生火灾时，风机立刻变为高速运行，作为消防排烟风机使用。

现某公司要求设计人员在1个工作日内完成该系统控制线路的设计、并由施工部门在3个工作日内根据图纸进行布线安装，调试完毕后投入使用。

2．掌握接触器控制双速异步电动机控制线路的构成、工作原理及特点。

3. 掌握时间继电器控制双速异步电动机控制线路的构成、工作原理及特点.4．能识别和选用元器件,进行外观检查器件的好坏，核查其型号与规格是否符合任务书要求。

掌握常见低压电器的图形符号、文字符号、组成结构；控制器件的动作过程、控制原理。

5．能识读电气原理图，正确分析工作原理和过程.6．能识读安装图、接线图，明确安装要求，确定元器件、电动机等安装位置，确保正确连接线路.按图纸、工艺要求、安全规范和设备要求，安装元器件，按图接线，实现控制线路的正确连接.7．能正确使用仪表进行测试检查，验证电路安装的正确性，并能修正装接的错误点。

按照安全操作规程正确通电试车。

8. 客观地进行考核评价，选出优秀的安装方案和优秀协作团队。

9．按照实训室管理规定，整理工具，清理施工现场。

学习情境一 双速电动机控制线路的认识明确工作内容、工时和工艺等要求。

2． 能掌握双速电机定子绕组的连接方法.3．能识读自动控制高低速控制线路的电气控制原理图,并分析工作原理。

知识准备一、双速异步电动机控制线路工作原理1. 动作流程2。

电路原理图图6-1-1 手动控制高低速线路原理图线路工作原理分析：线路中用接触器KM1把绕组接成三角形，用接触器KM2，KM3把绕组接成双星形，运行中两种接法不能同时接通，因此，在电动机低速-高速控制回路中用了按钮接触器双重联锁控制，既保证了低速与高速控制回路只能单独通电的可靠性，又能很方便地进行速度转换,控制方式灵活，线路可靠性好.但在生产实际中，一些生产机械是不允许进行高速起动的，而需要在低速起动后才能进入高速运转，因此必须对手动控制线路加以改进，通过采用时间继电器来控制双速电动机的低速启动及高速运转.如图6—1—2所示.图6—1—2 自动控制高低速线路原理图线路工作原理简述：合上电源开关QS.低速起动运转：按下SB1SB1常闭先分断SB1常开后闭合KM1线圈得电KM1自锁触头闭合KM1主触头闭合KM1常闭触头分断电动机接成低速启动运转高速运转：按下SB2KT线圈得电KT-2、KT-3未动作KT-1瞬间闭合自锁经KT整定时间KT-2先分断KT-3后闭合KM1线圈失电KM2、KM3线圈得电KM1触头复位电动机M接成YY形高速运转KT线圈失电停转时，按下SB3即可实现。

时间继电器控制双速电动机自动加速控制
电路图解
图是时间继电器控制的双速电动机自动加速控制电路图。

双速电动机在机床，诸如车床、铣床等中都有较多应用。

双速电动机是由改变定子绕组的磁极对数来改变其转速的。

如图主电路所示，若将出线端1、2、3接电源，4、5、6悬空。

每相绕组中两线圈串联，有四个极对数，低速运行；如将出线端1、2、3短接，4、5、6接电源，每相绕组中两线圈并联，极对数减半，有两个极对数，高速运行。

起动时，按起动按纽SB2，KT2立即得电、KM1、KA1得电自保，电动机低速起动；KA1得电后，KT2失电并开始计时；当延时时间到，KM1失电，KM2得电，电动机高速运行；自动完成加速控制双速电动机的加速控制。

图时间继电器控制双速电动机自动加速控制电路。

课题二按钮和时间继电器控制双速电动机
1 / 1

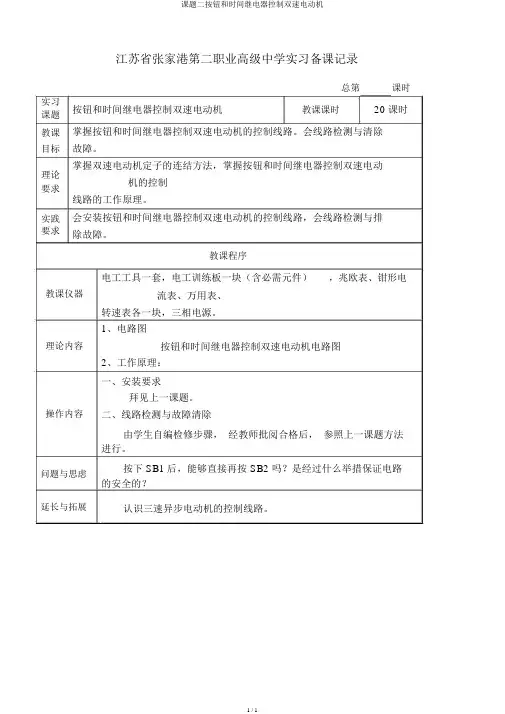

江苏省张家港第二职业高级中学实习备课记录
总第
课时
实习 按钮和时间继电器控制双速电动机
教课课时
20 课时
课题
教课 掌握按钮和时间继电器控制双速电动机的控制线路。

会线路检测与清除
目标 故障。

理论 掌握双速电动机定子的连结方法，掌握按钮和时间继电器控制双速电动
机的控制
要求
线路的工作原理。

实践 会安装按钮和时间继电器控制双速电动机的控制线路，会线路检测与排
要求
除故障。

教课程序
教课仪器
理论内容
操作内容
问题与思虑
延长与拓展
电工工具一套，电工训练板一块（含必需元件）
，兆欧表、钳形电
流表、万用表、
转速表各一块，三相电源。

1、电路图
按钮和时间继电器控制双速电动机电路图
2、工作原理：
一、安装要求
拜见上一课题。

二、线路检测与故障清除
由学生自编检修步骤， 经教师批阅合格后， 参照上一课题方法进行。

按下 SB1后，能够直接再按 SB2 吗？是经过什么举措保证电路的安全的？
认识三速异步电动机的控制线路。

双速电机接线原理图接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。

此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

KM2的辅助常开触点断开，防KM1误动。

4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。

时间继电器控制双速电机的控制电路一、实训所需电器元件代号名称型号数量备注QS 低压断路器DZ108-20(1.6A-2.5A) 1FU1 熔断器RT18-32-3P 1 装熔芯3A FU2 熔断器RT18-32-3P 1 装熔芯2A KM1、KM2 交流接触器LC1-D0610M5N 2KM3、KM4 交流接触器LC1-D0610M5N 2KT1时间继电器JSZ3A-B（0～60S）/220V 1选择挂板上KT1 时间继电器方座PF-083A 1SB1 按钮开关Φ22-LAY16（红） 1SB4、SB5 按钮开关Φ22-LAY16（绿） 2M 三相双速异步电动机WDJ22 1 380V（Δ/YY）二、电气原理图图18-1三、原理分析用按钮和时间继电器控制双速电动机低速启动-高速运转的电路图如图18-1所示。

时间继电器KT1控制电动机△启动时间和△-YY的自动换接运转。

△形低速启动运转：按下SB5→SB5常闭触头先分断、常开触头后闭合→KM1线圈得电→KM1自锁触头闭合自锁、主触头闭合、两对常闭触头分断，对KM2、KM3联锁→电动机M接成△形低速启动运转。

YY形高速运转：按下SB4→KT1线圈得电、KM4线圈得电→KM4常开触头闭合自锁→KT1延时时间到→KT1延时断开的动断触头分断、KT1延时闭合的动合触头闭合→KM1线圈失电→KM1常开触点均分断、KM1常闭触头恢复闭合→KM2、KM3线圈得电→KM2、KM3主触头闭合，KM2、KM3联锁触头分断对KM1联锁→电动机M接成YY形高速运转。

停止时，按下SB1即可。

四、安装与接线接线可参照图18-2，操作者应画出实际接线图。

图18-2五、检测与调试电机绕组的六个端子先不接，调节通电延时时间继电器，使延时时间约5秒。

断开电源，再把电机的六个端子接上，确认接线无误，操作者可接通交流电源自行操作，若出现不正常，则应分析并排除故障。

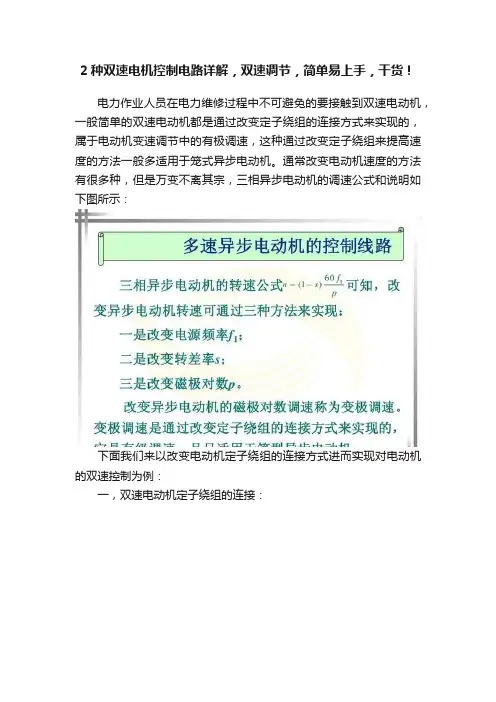

2种双速电机控制电路详解，双速调节，简单易上手，干货！
电力作业人员在电力维修过程中不可避免的要接触到双速电动机，一般简单的双速电动机都是通过改变定子绕组的连接方式来实现的，属于电动机变速调节中的有极调速，这种通过改变定子绕组来提高速度的方法一般多适用于笼式异步电动机。

通常改变电动机速度的方法有很多种，但是万变不离其宗，三相异步电动机的调速公式和说明如下图所示：
下面我们来以改变电动机定子绕组的连接方式进而实现对电动机的双速控制为例：
一，双速电动机定子绕组的连接：
二，通过按钮和接触器控制的双速电动机控制电路。

三，时间继电器控制的双速电动机启动电路。

双速电动机：按钮和接触器控制方式，时间继电器控制双速电动机的方式都是在电力维修作业中经常遇到的双速电机控制电路，了解和掌握双速电动机的基本控制电路是十分有必要的，也是电力人的基本技能。

时间继电器控制双速电机实训总结1000字
我的时间继电器控制双速电机实训总结
在这次时间继电器控制双速电机的实训中，我学到了很多有用的知识和技能。

通过理论课程和实践操作，我深入理解了时间继电器的原理和控制电机的方式，也掌握了双速电机的使用和维护方法。

首先，时间继电器可以按照设定的时间延时后扮演各种角色。

在控制电机中，我们可以使用时间继电器来实现电机的定时启动和停止。

通过设置时间继电器，我们可以维护电机的运转时间并且可以保障电机的安全运行。

此外，我们还学会了使用时间继电器实现电机的顺时针和逆时针的正反转，这对于双速电机的运行控制非常有帮助。

其次，双速电机具有很多优点，除了可以运行高速和低速运行，还可以快速启动和关闭，稳定性高，噪音小等等。

但是，同时也需要遵守相关的维护方法，我们在实训中也学习了双速电机的维护和保养，例如电机正常运行时必须严格按照规定负荷运转和切勿异物进入电机内部等等。

通过本次实训，我还学会了诸如安全操作程序、实验器材的使用、和保养知识、故障排除的方法等等。

我认为这些知识与技能将会在我的工作和生活中大有用处。

最后，我深深地意识到，在实践中掌握理论知识是十分重要的。

在教室中仅仅学习理论知识，是无法成功完成实践操作的，因此，我要进一步地注重练习和实践，不断提高自己的技能水平和运作能力。

在这次时间继电器控制双速电机的实训中，我学到的东西非常有价值，这将对我今后的工作和生活产生重要的影响。

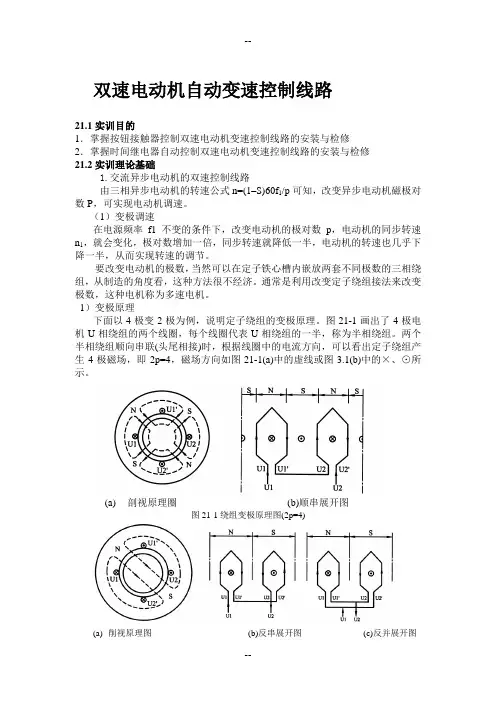

双速电动机自动变速控制线路21.1实训目的1．掌握按钮接触器控制双速电动机变速控制线路的安装与检修2．掌握时间继电器自动控制双速电动机变速控制线路的安装与检修21.2实训理论基础1.交流异步电动机的双速控制线路由三相异步电动机的转速公式n=(1–S)60f1/p可知，改变异步电动机磁极对数P，可实现电动机调速。

（1）变极调速在电源频率f1不变的条件下，改变电动机的极对数p，电动机的同步转速n1，就会变化，极对数增加一倍，同步转速就降低一半，电动机的转速也几乎下降一半，从而实现转速的调节。

要改变电动机的极数，当然可以在定子铁心槽内嵌放两套不同极数的三相绕组，从制造的角度看，这种方法很不经济。

通常是利用改变定子绕组接法来改变极数，这种电机称为多速电机。

1）变极原理下面以4极变2极为例，说明定子绕组的变极原理。

图21-1画出了4极电机U相绕组的两个线圈，每个线圈代表U相绕组的一半，称为半相绕组。

两个半相绕组顺向串联(头尾相接)时，根据线圈中的电流方向，可以看出定子绕组产生4极磁场，即2p=4，磁场方向如图21-1(a)中的虚线或图3.1(b)中的×、⊙所示。

(a)剖视原理圈(b)顺串展开图图21-1绕组变极原理图(2p=4)(a)削视原理图(b)反串展开图(c)反并展开图图21-2绕组变极原理图(2p=2)如果将两个半相绕组的连接方式改为图211所示的样子，即使其中的一个半相绕组U2、U2′中电流反向，这时定子绕组便产生2极磁场，即2p=2。

由此可见，使定子每相的一半绕组中电流改变方向，就可改变磁极对数。

2）三种常用的变极接线方式图21-3示出了三种常用的变极接线方式的原理图，其中图21-3a)表示由单星形联结改接成并联的双星形联结；图21-3b)表示由单星形联结改接成反向串联的单星形联结；图21-3c)表示由三角形联结改接成双星形联结。

由图可见，这三种接线方式都是使每相的一半绕组内的电流改变了方向，因而定子磁场的极对数减少一半。
