BZ-型定柱式旋臂起重机说明书

旋臂式起重机试验装置及其使用方法1. 旋臂式起重机概述1.1 什么是旋臂式起重机？哎呀，旋臂式起重机可不是那种高大上的工业机器，而是那种我们在工地上常见的机械小帮手。

它看起来像个长臂的机器怪物，臂膀可以在360度范围内转动。

简单来说，它就像是一个巨大的机械手，能把重物轻松移动到你想要的位置。

它特别适合那些空间狭小但又需要搬运重物的场合，就像那种紧凑的车库里，总需要一个小巧又能干的帮手。

1.2 试验装置的作用对于我们这些机械迷来说，试验装置就是个不容忽视的好帮手。

这个装置的主要任务就是测试旋臂式起重机的性能，就像是给它做体检，确保它能在最关键的时刻毫不含糊地完成任务。

试验装置一般包含了一些传感器和控制器，用来模拟各种负荷情况，确保旋臂在各种条件下都能稳定地运行。

好比你去医院做检查，医生要保证你每一个指标都正常，旋臂试验装置也是为了确保旋臂在实际工作中不会掉链子。

2. 旋臂式起重机试验的步骤2.1 准备工作首先，准备工作是最关键的部分。

你得确保起重机的每一个零件都运转正常，就像你买车之前得检查发动机和刹车一样。

你得对旋臂式起重机进行全面检查，包括电力系统、机械结构、液压系统等。

然后，把试验装置连接到起重机上，像是给它“挂号”一样，这样才能确保测试数据的准确性。

记得检查所有的连接部件是否牢固，避免出现“手滑”的尴尬情况。

2.2 进行试验测试开始啦！这时候，你需要把旋臂式起重机调到不同的负荷状态，就像是给它施加各种压力，看看它是否能顶得住。

在试验过程中，你需要观察起重机的动作是否流畅，是否有异响，看看它的负荷是否稳定。

这就像是进行体能训练一样，越是复杂的测试，就越能揭示起重机的“隐藏技能”。

如果一切正常，那就证明你的旋臂式起重机真的是能干的好伙伴了！2.3 记录和分析最后一步是记录和分析。

试验过程中产生的数据要认真记录下来，就像你写实验报告一样。

记录的数据包括起重机的负荷能力、转动角度、运行速度等。

接下来，你需要对这些数据进行分析，看看起重机是否符合设计要求。

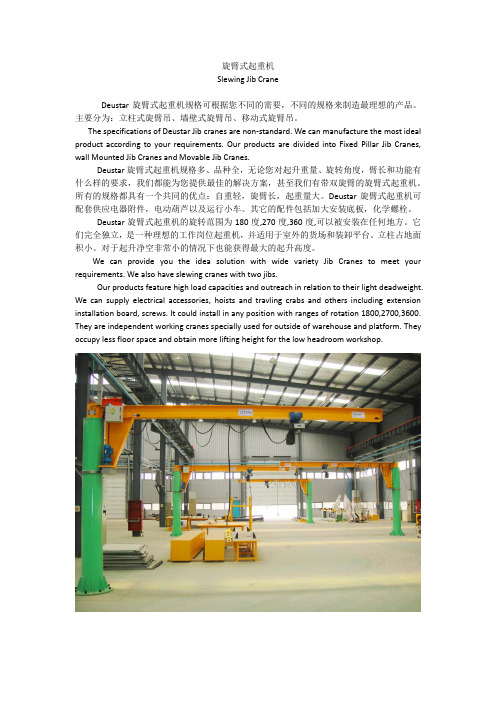

旋臂式起重机Slewing Jib CraneDeustar旋臂式起重机规格可根据您不同的需要，不同的规格来制造最理想的产品。

主要分为：立柱式旋臂吊、墙壁式旋臂吊、移动式旋臂吊。

The specifications of Deustar Jib cranes are non-standard. We can manufacture the most ideal product according to your requirements. Our products are divided into Fixed Pillar Jib Cranes, wall Mounted Jib Cranes and Movable Jib Cranes.Deustar旋臂式起重机规格多、品种全，无论您对起升重量、旋转角度，臂长和功能有什么样的要求，我们都能为您提供最佳的解决方案，甚至我们有带双旋臂的旋臂式起重机。

所有的规格都具有一个共同的优点：自重轻，旋臂长，起重量大。

Deustar旋臂式起重机可配套供应电器附件，电动葫芦以及运行小车。

其它的配件包括加大安装底板，化学螺栓。

Deustar旋臂式起重机的旋转范围为180度,270度,360度,可以被安装在任何地方。

它们完全独立，是一种理想的工作岗位起重机，并适用于室外的货场和装卸平台。

立柱占地面积小。

对于起升净空非常小的情况下也能获得最大的起升高度。

We can provide you the idea solution with wide variety Jib Cranes to meet your requirements. We also have slewing cranes with two jibs.Our products feature high load capacities and outreach in relation to their light deadweight. We can supply electrical accessories, hoists and travling crabs and others including extension installation board, screws. It could install in any position with ranges of rotation 1800,2700,3600. They are independent working cranes specially used for outside of warehouse and platform. They occupy less floor space and obtain more lifting height for the low headroom workshop.。

01+BZ／BX悬臂吊安装使用说明书xxxBZ、BX型旋臂起重机安装使用说明书270（180）度回转Serials No.:B0702002xxx有限公司xxx Co.,Ltd.1．旋臂吊基础制作1.1.基础预埋件的放置（如图1）1.1.1.将预埋螺栓及基板如图所示联接，基板或地面上部的预埋螺栓螺纹保证75mm～80mm，上下螺母要求拧紧。

1.1.2.将拼装好的基础预埋件按施工图放入地坑内并固定好，其中一根加长预埋螺栓兼接地桩。

1.2地坑混凝土的浇制1.2.1. 离地面大约150mm处如图放置供电管（内径足以穿越供电线）。

1.2.2. 浇制混凝土，混凝土强度不小于C20（注意高度要低于地面大约65mm，露出混凝土部分的螺纹必须保持清洁）。

1.2.3. 混凝土保养3周后方可安装旋臂吊，最后二次灌浆与地面平整一致。

2．旋臂吊立柱的安装（如图2，对有基础预埋件的旋臂吊）2.1. 将柱子垂直吊起，底板孔对准基础螺栓，轻轻放下。

2.2. 用垫圈4，弹垫3和螺母件2固定柱子底板。

2.3. 轻轻拧紧螺母2。

2.4. 用水平尺测量立柱是否与地平垂直，同时测量立柱上旋臂支撑件1上平面是否水平，如不水平，通过调节螺母件2基础螺母5的高低使之保持水平。

2.5. 用扭力板手扭紧螺母。

2.6. 扭矩为M20：210 N·m，M24：320 N·m，M27：450 N·m2.7. M30：600 N·m，M36：1000 N·m注意：在调整水平时，千万不能将螺母件2拧掉，只能将它拧松，否则将会有立柱倾倒的危险。

3．旋臂吊立柱的安装（如图3，对有大地板的旋臂吊）3.1 旋臂吊基础大底板安装3.1.1. 在须安装旋臂吊的混凝土地面上将大底板就位，调整水平。

（地面混凝土强度不小于C20，厚度不小于200mm。

）3.1.2. 在大底板周遍孔内，用冲击钻在混凝土上打孔用以安装安卡锚栓，钻孔的参数按下图表。

定柱式旋臂起重机安全操作规程
1 禁止超负荷起重。

2 工作时，起重劈下严禁站人。

3 禁止拖拉重物（即当所吊重物未离开地面时，不得按动回车和水平运动按钮）
4 本机在室外使用时，需加装可靠的防雨措施。

5 本机工作温度为—25℃—+40℃，湿度≤85%。

6 禁止吊运熔化金属，有毒、易燃、易爆物品。

7 使用前要检查各联接部位是否联结牢固，装配是否符合要求，电源是否符合规定，电路是否正确，制动器、限位装置是否灵敏可靠，导绳器排绳是否顺利，运行小车是否跑偏，车轮踏面与导轨是否接触良好等，一旦发现问题要及时纠正。

8 操作者要经岗位培训，持证上岗。

9 有下列情况之一者不应进行操作：
（1）超载或物体重量不清，斜拉、斜吊物品等。

（2）电动葫芦有影响安全工作的缺陷或损伤，如制动器、限位器失灵，吊钩螺母、防松装置损坏，钢丝绳损伤达到报废标准等。

（3）捆绑吊挂不牢或不平衡而可能滑动。

重物棱角处与钢丝绳之间未加衬垫等。

（4）作业地点昏暗，无法看清场地和被吊物。

10 不得利用限位器停车，不得布吊起重物时调整制动器、进行检查和维修。

11 重物接近或达到额定载荷时，应先作小高度短行程试吊再以最小高度吊运。

12 卷筒上的钢丝绳必须保留3圈以上安全圈。

13 不得拆该电动葫芦的安全装置。

14 使用中如有异常响声，应遵循先停车，后检查，排除故障后再开车的程序。

BZY型移动式旋臂起重机产品合格证检验标准：JB/T8906-1999产品名称：定柱式旋臂起重机型号规格： BZY 0.25t×2.5m×3m出厂编号： NY201101-03产品经检验合格准予出厂质量检验部质量检验部部长（签字）；（签章）出厂检验员（签字）：检验日期：一、适用范围特征该产品属于移动式旋臂起重机。

在300°的回转悬臂的一端上配置环链电动葫芦（或钢丝绳电动葫芦），用于对货物或工件的起吊作业：另一端设置配重，与起重臂相对同时回转，起平衡作用。

广泛适用于厂矿、车间、野外，仓库小型设备安装。

货物和工件装卸，以及建筑低矮不宜架设行车等场所。

BZY型移动式起重机可在任意方向运行至所需地点，且电动葫芦可在悬臂上行走，适宜于重物需要行走、旋转的场合，重物的提升靠电动葫芦进行上下起降。

该起重设备具有结构简单，操作方便，灵活、作业空间大，适用范围广等特征。

二、主要组成部分的结构特征该起重机是由摆线针轮减速机，横梁旋转机构、立柱、操纵机构、底座、环链（或钢丝绳）电动葫芦、一对滚轮架、配重、四只主被动轮，以及电器设备等部件组成。

BZY型横梁的旋转是由人力推动横梁旋转，靠装在立柱顶端的两只滚针轴承和推力轴承作为支承来实现的，所以横梁转动较灵活；BZY-1型横梁的旋转是由双级摆线针轮减速机带动一对齿轮转动。

顶部的连接板、横梁与减速机连成一体，通过安装在减速机转轴上的主动齿轮与固定在立柱顶部的被动齿轮之间的啮合而产生的相对运动。

而带动横梁旋转。

横梁转动中由相对对称的一对滚轮在立柱的滚道上滚动作为支承，因此较平稳。

1、操纵机构：起重机运行方向的控制是由转向机构来实现的，通过与轮架连成一体的操纵杆，按所需运行方向缓缓扳动操纵杆，从而改变运行方向。

2、运行机构BZY型起重机的运行移动是由单级摆线针轮减速机直接带动主动轮行走，运行速度一般为15米/分，因轮子的大小不同，速度略有不同。

BZY型起重机的运行机构则无减速机带动，而是靠人力推动起重机行走的。

柱式旋臂式起重机《安装维护使用》说明书柱式旋臂式起重机《安装·维护·使用》说明书新疆塔林投资(集团)有限公司目录1、总则2、产品简介3、结构简图及组成4、主要技术规格5、安装6、试车7、安全操作规程8、维护保养9、随机资料一、总则1、本旋臂起重机是按照GB/T3811-1983《起重机设计规范》和JB/T8906-1999《旋臂起重机》标准设计并制造的。

2、为了确保设备的正常运转和使用，避免操作错误，保障人身安全，操作和维修人员首先请仔细阅读下列资料：a、电动葫芦使用说明书b、立柱式或旋臂起重机安装使用说明书c、安全操作规程3、若因您的错误操作和违反安全规程造成的损失责任自负。

二、产品简介1、BZD/BZDB5.0(及以下型立柱式电动转臂旋臂起重机)，外形美观，灵活可靠，可广泛用于车间加工、装配生产线、仓库、维修工段、试验室等各种场合，起吊物料并在一定范围内运输移位，他们将使您的岗位工作更方便，更快捷和更高效率。

2、环境条件为：a起重机的电源为三相交流，额定频率为50Hz，额定电压为380V，允许电压波动的上限为额定电压的+10％，下限为额定电压的-10％. b起重机安装地点的海拔高度不超过2000米。

c起重机的工作环境温度-25℃～+40℃。

d起重机不允许吊运熔融金属有毒物品和易燃易爆物品。

三、结构简图及组成1、BZD/BZDB5.0(及以下)型立柱式旋臂起重机（见图1），回转角度300°，主要组成有：a、旋臂，包括运行小车组件，电缆滑块，缓冲器，端盖等。

b、立柱，包括上、下支承板，轴承和立轴c、电气部件，包括主开关、电缆护套、扁电缆等。

d、额定起重量标牌，制造厂标牌。

e、环链电动葫芦。

f、地脚螺栓或安卡锚栓（视用户安装条件而定）。

四、主要技术规格BZD5.0/BZDB5.0(及以下)型立柱式电动转臂起重机注：1上述性能参数为标准产品参数。

2、起升速度和运行速度视用户所配电动葫芦的型号规格而定。

旋臂式起重机操作方法旋臂式起重机是一种常见的起重设备，广泛用于各种工地和港口。

它的操作方法分为以下几个步骤：1. 事前准备：在正式操作之前，操作员应该对起重机进行检查，确保设备运行正常，车体结构稳定，电气设备可靠，起重机处于安全状态。

还应检查起重工况和工作场地地形，确认吊装物的重量、高度和尺寸等基本信息。

2. 起重前准备：将起重机停放在平整坚固的地面上，确保车体稳定。

根据起吊物的重量、尺寸和高度，选择合适的工作半径、固定配重。

检查起重机的制动器、各部件的润滑状况和保护装置等，确保操作安全可靠。

3. 操作流程：（1）起重机起吊前，应将臂头、臂中及整臂分别平放，使臂部各节长度悬挂，接通各部分制动器，将动态制动器插销按住。

（2）开动液压泵，供油，开高压开关，将两个比例溢流阀选择单向扬升回油路及工作回油路，此时多路换向阀即达到工作位置，开工作反向开关，系统传动回油，此时液压油被马达进行吸入式反转工作，回油直接进入溢流阀回油低压连接膨胀滤芯，清洗液压油其中污杂物质，然后回油低压接商品回油壳体上的滤芯行油反向进入油箱内。

（3）只见物体在夹钳间升起，或在离心离心臂头间高速运动中，物体与夹钳保持恒定的一定距离间隙。

且物体以持续晋升或下沉的力量运转，变换与离心臂头之间的距离。

这样物体不管增加与减少，离心臂头间的相对运动在相应距离以内，物体始终保持介入夹钳间。

（4）当物体到达必要升程时，将自动工作断开，即自动停止伸臂或缩臂，或停止钳位配合，并将物体自主供送职待中。

（5）停放时，应将起重机的液压系统关闭，将臂部缩小至最短位置，并将臂锁牢固固定，断开电源，避免无关人员误操作。

（6）操作员应经常对起重机进行巡视检查，及时发现故障并解决，保持设备的良好工作状态。

4. 操作注意事项：（1）操作员必须持有起重设备操作证，熟悉起重设备的结构和性能，了解起重工况。

（2）严禁在设备运行中进行修理和维护，必须停机后方可进行。

（3）操作员必须严格按照操作规程进行操作，不得违反操作规程，必须在指挥员的指示下进行操作。

柱式旋臂吊安全操作规程前言柱式旋臂吊是一种常见的起重设备，适用于各类工地和建筑场所。

但如果不按规定来操作，可能会造成安全事故。

因此，为了保障操作人员的安全，避免事故的发生，制定柱式旋臂吊安全操作规程，已成为一项必要的工作。

操作前准备1.检查吊臂、铰链、拉杆等部件是否完好。

2.执行“四查”（机身查、灯光查、通讯查、制动查）操作。

3.查看设备是否符合质检标准，检查是否有任何异常声音。

4.根据工作场所环境确定设备的使用方式，并制定统一的使用计划。

操作过程注意事项1.在操作之前，操作人员应先仔细阅读设备的使用说明书，并按照操作说明书规定进行操作。

2.操作人员在上岗前应接受相关的安全培训，并获得相关证书。

3.设备应按照规定的方式放好，并且应将各项操作执行完毕后，再对设备进行上锁操作。

4.在使用过程中，需要注意环境的情况及各项操作的安全要求，一旦出现异常情况应立即停机处理。

5.操作人员应该时刻保持注意力，掌握设备操作的全貌，以便及时发现设备状况的变化。

6.在操作中不得在台车下面或触及任何设备运动的场所。

7.操作人员不得随意调整设备的各项控制参数，必须按照规定来启动和停止设备的工作。

8.禁止使用设备进行跳载或超载操作。

9.操作结束后，必须停机处理并恢复设备到不影响其他工作环境的状态。

10.设备使用过程中应严格遵守各项相关的安全规程和标准。

设备维护与保养1.操作结束后，对设备进行全面清洗，并全面检查和修复设备的各个部分。

2.按照规定的安全保养计划对设备进行保养。

3.在每次操作前要检查相关的零部件是否有磨损、脱落、松动、裂纹等异常情况，并及时更换对应零部件。

4.在操作结束后应对设备进行彻底的清洗和消毒。

总结柱式旋臂吊是一种常用的工业起重设备，但如果不严格按照安全规程操作，极易造成安全事故，所以我们应对其进行严谨的操作，确保操作人员安全。

在操作前，需要认真检查和准备，遵守安全规程，确保各项操作流程稳定。

与此同时，设备的维护保养也至关重要，只有经过严格的检查和维修，才能将设备的使用寿命延长，并且保证操作人员安全。

柱式旋臂吊安全操作规程1.基本介绍柱式旋臂吊是一种常用于建筑工程、道路施工、桥梁维修等领域的起重设备。

其具有吊运范围大、起重能力强、安装方便等特点，因此受到广泛应用。

然而，由于柱式旋臂吊本身结构较为复杂，操作难度较大，因此在使用过程中必须严格按照安全操作规程进行操作，以确保人员和设备的安全。

本文将介绍柱式旋臂吊的安全操作规程，以帮助工程施工单位和操作人员掌握正确的操作方法，降低事故发生的概率。

2.操作前的准备工作2.1 确认施工场地和操作环境的安全性在进行柱式旋臂吊的操作之前，必须对施工场地和操作环境进行全面检查，确保环境安全、通畅。

具体操作如下：•检查操作区域是否平整，是否有障碍物、高压线等危险物；•确认吊车摆臂之间的间距是否充足；•确认吊车基础、地面是否能够承受吊车的重量。

2.2 审核、确认相关配件、设备的质量合格在使用柱式旋臂吊设备之前，必须对配件和各部件进行全面的检查和审查，包括轮胎、制动系统、故障报警系统等，确保各部件的质量合格，工作状态正常，并根据出厂厂家的要求进行正确的安装和调整。

2.3 安全检查在使用柱式旋臂吊设备之前，还需进行详细的安全检查，确认各部件的状态，包括：•是否有断裂或磨损的零部件；•液压油箱是否有足够的液压油；•吊机的负载限制器是否能正常工作；•控制柜内配线是否完好。

3.操作中的注意事项3.1 操作前和操作中必须戴上安全帽为确保人员的安全，所有操作人员必须在柱式旋臂吊设备的操作前和操作中戴上安全帽，并严格按照建议的标准穿好防护装备。

3.2 确认使用的吊具符合要求在进行柱式旋臂吊的操作之前，必须确认吊具的承载能力和质量，切勿超负荷使用吊具或使用质量不合格的吊具，以免造成人身伤害和财产损失。

3.3 操作人员必须熟练掌握操作技能柱式旋臂吊为特殊起重设备，操作难度较大，因此操作人员必须进行专业培训，达到熟练掌握操作技能的水平，以确保人员和设备的安全。

3.4 操作前必须对设备进行全面的预检和测试在进行柱式旋臂吊的操作之前，必须对设备进行全面的预检和测试，包括：•检查液压油路和电路系统是否正常；•测试风速、液压系统、传动系统等是否正常；•检查操作人员是否已完成所有安全检查程序。
