台达绝对型编码器伺服系统的参数设置（DVP32ES200RC/TC与ASDA-A2 伺服驱动器）使用之前需要对CANopen型号的PLC进行韧体的更新。
（对应的版本为V3.43）刻录方式：1.PC 要与 ES2-C PLC 通过 IFD6601 链接。
2.点开有.exe 的文件，选择正确的 COM口。
3.鼠标点击 START burn 开始刻录，待PLC上面的EPROM指示灯闪烁红色以后，重新启动PLC，4.重启后，再次鼠标点击 START burn 开始刻录可以看到白色进度条在移动（红色进度条也是一样的，白色代表版本升级，红色代表版本降级），同时看到 Progress 有显示百分数值，到达百分之百为刻录完成。
5.刻录后检查版本刻录情况一，硬件 DI 信号配置 :DI1 → PL : 正向运转禁止极限，为 B 接点，必须时常导通（ON），否则驱动（P2-10），用常闭接近开关，设置为23.器显示异警。
DI2 → NL : 逆向运转禁止极限，为 B 接点，必须时常导通（ON），否则驱（P2-11），用常闭接近开关，设置为22.动器显示异警。
DI3 → EMGS : 为 B 接点，必须时常导通（ON），否则驱动器显示异警。
（P2-12），用常闭接近开关，设置为21.DI4 → ORGP : 在内部位置缓存器模式下，在搜寻原点时，此讯号接通后伺服将此点之位置当成原点。
（可以不接）二，手动设定参数 :在使用伺服专用指令之前，需要先将伺服做一些初始化设定，步骤如下 :1.将伺服 P2-08 设置为 10，回归原厂设定。
2.将伺服断电后重新上电。
3.设定伺服控制模式，将 P1-01 设置为 0001(PR 模式)具体方向可以根据实际情况更改。
4.P3-01通讯速度设置为 0403（1M）。
5.站号设定 : 依照需要的台数，分别设置每台伺服的 P3-00，请依序设定为 1、2、3 …最多可设定 8 台。
6.将伺服断电后重新上电。

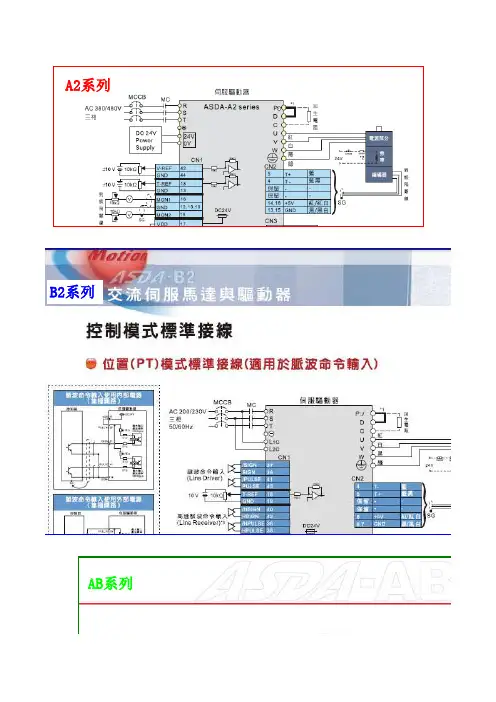

台达驱动器b2编码器定义摘要：一、台达驱动器简介1.台达驱动器的概念2.台达驱动器的应用领域二、b2 编码器的定义1.b2 编码器的概念2.b2 编码器的作用3.b2 编码器的应用场景三、台达驱动器与b2 编码器的关联1.台达驱动器与b2 编码器的配合使用2.台达驱动器与b2 编码器的工作原理四、台达驱动器b2 编码器的优势1.高精度2.高稳定性3.广泛适用性正文：台达驱动器，作为一种驱动设备，广泛应用于各种工业自动化领域。
它通过将电能转换为机械能，驱动各种执行机构实现自动化作业。
在这篇文章中，我们将要探讨的是台达驱动器中的一种重要组件——b2 编码器。
首先，我们要了解b2 编码器的定义。
b2 编码器，是一种将物理运动转换为数字信号的装置。
简单来说，它就像一个“翻译官”，将驱动器产生的运动信息转换成计算机可以识别的数字信号，从而实现对驱动器的精确控制。
那么，台达驱动器与b2 编码器是如何关联起来的呢？台达驱动器在运行过程中，需要获取实时的运动状态，以便进行精确控制。
这时候，b2 编码器就发挥了它的作用。
它通过与驱动器紧密配合，实时监测驱动器的运动状态，并将其转换成数字信号，传递给驱动器。
这样，驱动器就能根据收到的信号，进行精确的加速、减速和停止控制。
台达驱动器b2 编码器具有许多优势。
首先，它具有高精度，可以实现对驱动器的微小运动的精确控制。
其次，它具有高稳定性，能在各种恶劣环境下保持稳定的工作性能。
最后，它具有广泛适用性，可以与各种类型的台达驱动器配合使用，满足各种工况的需求。
台达PLC控制伺服ASDA说明1. 引言伺服ASDA是台达电子公司的一种控制器，它可以用于控制伺服马达的运动。
PLC（可编程逻辑控制器）是一种用于控制机器的电子设备，它可以与伺服ASDA 配合使用，以控制机器的运动和操作。
本文将介绍如何通过PLC控制伺服ASDA，以及如何进行PLC代码的编写和调试。
2. ASDA伺服ASDA是一种用于控制伺服马达的控制器。
它可以实现精确的运动控制，具有高速、高精度、高可靠性等特点。
ASDA包括伺服驱动器和伺服电机，通过与PLC配合使用，可以实现对机器的高精度控制。
3. PLC控制伺服ASDA的方法PLC与伺服ASDA配合使用时，需要按照以下步骤进行：3.1 首先，准备PLC和伺服ASDA设备需要准备一台PLC控制器和一台伺服ASDA控制器，以及相应的控制线缆等设备。
3.2 然后，连接PLC和伺服ASDA设备将PLC和伺服ASDA控制器连接起来，以便它们之间可以进行通信。
通常可以使用RS232、RS485等通信协议来进行通信。
3.3 接下来，编写PLC程序根据具体的控制需求，编写PLC程序。
一般来说，PLC程序的编写分为三个部分：输入部分、处理部分和输出部分。
在输入部分，需要将输入的数据进行采样和处理，以便传递给PLC程序；在处理部分，需要对输入数据进行处理并计算，以便得出控制伺服ASDA所需的驱动信号；在输出部分，需要将计算得出的控制信号传递给ASDA控制器，以便实现对伺服电机的控制。
3.4 最后，调试PLC程序在编写完PLC程序后，需要进行调试。
这是因为，PLC程序通常是由多个模块组成，而这些模块之间可能存在相互影响的情况。
因此，在调试PLC程序时需要对程序进行逐步调试和测试。
4. PLC代码的编写示例下面给出一个PLC代码编写的示例，以控制伺服ASDA为例。
假设我们需要控制一个电机，让它进行前后运动。
PLC控制器需要采集传感器信号，计算运动控制信号，并将它们传递给ASDA控制器。
14应用指令简单定位设计范例14.1 台达ASDA伺服简单定位演示系统X1伺服电机Y0脉冲输出Y1正转反转/Y4脉冲清除DOP-A人机ASDA伺服驱动器WPLSoft【控制要求】z由台达PLC和台达伺服组成一个简单的定位控制演示系统。
通过PLC发送脉冲控制伺服，实现原点回归、相对定位和绝对定位功能的演示。
z监控画面：原点回归、相对定位、绝对定位。
【元件说明】PLC软元件说明M0 原点回归开关M1 正转10圈开关M2 反转10圈开关M3 坐标400000开关M4 坐标-50000开关M10 伺服启动开关M11 伺服异常复位开关M12 暂停输出开关（PLC脉冲暂停输出）M13 伺服紧急停止开关X0 正转极限传感器X1 反转极限传感器X2 DOG（近点）信号传感器X3 来自伺服的启动准备完毕信号（对应M20）X4 来自伺服的零速度检出信号（对应M21）X5 来自伺服的原点回归完成信号（对应M22）X6 来自伺服的目标位置到达信号（对应M23）X7 来自伺服的异常报警信号（对应M24）Y0 脉冲信号输出14应用指令简单定位设计范例Y1 伺服电机旋转方向信号输出Y4 清除伺服脉冲计数寄存器信号Y6 伺服启动信号Y7 伺服异常复位信号Y10 伺服电机正方向运转禁止信号Y11 伺服电机反方向运转禁止信号Y12 伺服紧急停止信号M20 伺服启动完毕状态M21 伺服零速度状态M22 伺服原点回归完成状态M23 伺服目标位置到达状态M24 伺服异常报警状态【ASD-A伺服驱动器参数必要设置】参数设置值说明P0-02 2伺服面板显示脉冲指令脉冲计数P1-00 2外部脉冲输入形式设置为脉冲+方向P1-01 0位置控制模式（命令由外部端子输入）P2-10 101当DI1=On时，伺服启动P2-11 104当DI2=On时，清除脉冲计数寄存器P2-12 102当DI3=On时，对伺服进行异常重置P2-13 122当DI4=On时，禁止伺服电机正方向运转P2-14 123当DI5=On时，禁止伺服电机反方向运转P2-15 121当DI6=On时，伺服电机紧急停止P2-16 0无功能P2-17 0无功能P2-18 101当伺服启动准备完毕，DO1=OnP2-19 103当伺服电机转速为零时，DO2=OnP2-20 109当伺服完成原点回归后，DO3=OnP2-21 105当伺服到达目标位置后，DO4=OnP2-22 107当伺服报警时，DO5=OnÚ当出现伺服因参数设置错乱而导致不能正常运行时，可先设置P2-08=10（回归出厂值），重新上电后再按照上表进行参数设置。
