最新变压器油标准
（一）新变压器油技术要求
国产新变压器油应按GB 2536——90或SH 0040——91标准验收。
1.GB 2536——90新变压器油技术要求（见表3-1-3）（电压等级小于等于220KV）
量为无。
2）以新疆原油和大港原油生产的变压器油测定凝点和倾点时，允许用定性滤纸过滤。
倾点指标，根据生产和实际使用实际经与用户协商，可不受本标准限制。
3）氧化安定性为保证项目，每年至少测定一次。
4）击穿电压为保证项目，每年至少测定一次。
用户使用前必须进行过滤并重新测定。
5）测定击穿电压允许用定性滤纸过滤。
2.SH 0040-91超高压变压器新油技术要求（见表3-1-4）（电压等级大于等于330KV）
测定机械杂质含量为无。
2）以新疆原油和大港原油生产的超高压变压器油测定倾点和凝点时，允许用定性滤纸过滤。
3）氧化安定性为保证项目，每年至少测定一次。
4）测定击穿电压时允许用定性滤级过滤。
5）析气性为保证项目,每年至少测定一次。
变压器油的标准：变压器绝缘油的常规试验项目(物理－－化学性质的项目)1》在20/40℃时℃比重不超过0.895(新油)。
2》在50℃时粘度(思格勒)不超过1.8(新油)。
3》闪光点(℃)不低于135(运行中的油不比新油降低5℃以上)。
4》凝固点(℃)不高于-25(在月平均最低气温不低于-10℃的地区，如无凝固点为-25℃的绝缘油时，允许使用凝固点为-10℃的油)。
5》机械混合物无。
6》游离碳无。
7》灰分不超过(%)0.005(运行中的油0.01)。
8》活性硫无。
9》酸价(KOH毫克/克油)不超过0.05(运行中的油0.4)。
10》钠试验的等级为2。
11》安定性：<1>氧化后的酸价不大于0.35。
<2>氧化后沉淀物含量(%)0.1。
12》电气绝缘强度(标准间隙的击穿电压)不低于(KV)：<1>用于35KV及以上的变压器(40)。
<2>用于6～35KV的变压器(30)。
<3>用于6KV以下的变压器(25)。
13》溶解于水的酸或殓无。
14》水分无。
15》在+5℃时的透明度(盛于试管内)透明。
16》tgδ和体积电阻(如果浸油后的变压器tgδ和C2/C50值增高则应进行测量)tgδ不超过(%)在20℃时为1(运行中为2)，在70℃时为4(运行中为7)，体积电阻(无规定值但应与最低值进行比较)。
绝缘油和SF6 气体gb5015020.0.1 绝缘油的试验项目及标准，应符合表20.0.1 的规定。
20.0.2 新油验收及充油电气设备的绝缘油试验分类，应符合表20.0.2 的规定。
表20.0.2 电气设备绝缘油试验分类20.0.3 绝缘油当需要进行混合时，在混合前，应按混油的实际使用比例先取混油样进行分析，其结果应符合表 20.0.1 中第8、11项的规定。
混油后还应按表20.0.2 中的规定进行绝缘油的试验。
20.0.4 SF6新气到货后，充入设备前应按国家标准《工业六氟化硫》GB12022 验收，对气瓶的抽检率为10%，其他每瓶只测定含水量。
油浸式变压器数据单1. 引言油浸式变压器是一种常见的电力设备，用于变换电压和电流。
本文档旨在提供一个油浸式变压器的数据单，包括其基本信息、技术参数和性能特点等内容。
2. 基本信息2.1 变压器型号•型号：XYZ-123•生产厂商：ABC电气有限公司2.2 名义功率•输入侧电压：220V•输出侧电压：380V•名义功率：100kVA2.3 冷却方式•冷却方式：自然冷却•运行环境温度：-5°C 至 40°C2.4 外观尺寸•变压器尺寸：1000mm × 800mm × 1200mm (长 × 宽 × 高)•重量：500kg3. 技术参数3.1 输入参数•输入电压范围：±10%•输入频率：50Hz•输入电路：三相四线制3.2 输出参数•输出电压范围：±5%•输出频率：50Hz•输出电路：三相三线制3.3 绝缘等级•绝缘等级：F级•静态绝缘强度：2.5kV4. 性能特点4.1 高效率油浸式变压器采用先进的设计和材料，具有高效率的特点。
其内部油浸式结构能够有效降低能耗和损耗，提高能源利用率。
4.2 安全可靠该变压器具有良好的绝缘性能和高质量的材料，确保了其安全可靠的运行。
在故障情况下，还配备了过载保护和短路保护装置，以防止设备损坏和人员伤害。
4.3 稳定输出油浸式变压器能够稳定地输出所需电压和电流。
其内部的绕组和磁芯结构设计合理，能够保证输出的稳定性和准确性。
4.4 节能环保油浸式变压器具有良好的节能环保特性。
其内部的油浸式结构能够有效冷却设备，降低能量损耗。
同时，油浸式变压器使用环保的绝缘油，减少了对环境的污染。
5. 结论本文档提供了一份油浸式变压器的数据单，包括了其基本信息、技术参数和性能特点等内容。
通过详细了解油浸式变压器的特点，用户可以更好地选择和使用该设备，满足其电力需求，并确保设备的正常运行和安全性。

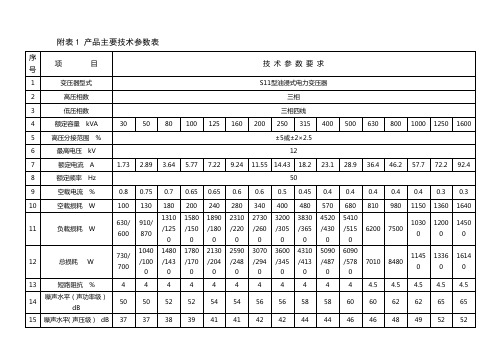

主要技术参数10kV 级 S11系列配电变压器电压组合 (kV ）消耗 (kW) 重量(kg)短路空载额定容量联络器外形尺寸 (mm) 规矩 (mm)组高分接低阻抗空负电流油总(kVA)标号身长(L) ×宽(B) ×高 (H) 纵向×横向压范围压(%) 载载(%) 重重重10 120 55 220 660×430×870 400×40020 140 65 260 700×450× 910 400×4001130 160 70 280 740×460×930 400×40050 220 80 365 770×500×980 400×40010 ±5Yyn063 255 88 420 810×560×1000 400×40080 290 95 480 845×650×1100 400×4006100 325 110 550 870×710×1200 400×400 125 400 130 660 915×720×1250 400×400 注：依据用户要求变压器的高压分接范围可供±2×%。
2000kVA及以下为全密封型，本表以外的规格和特别要求可联系洽商。
10kV 级 S11系列配电变压器电压组合 (kV）消耗 (kW) 重量 (kg)联络短路空载额定容量器外形尺寸 (mm) 规矩 (mm) 高分接低组阻抗空负电流油总(kVA) 身长(L) ×宽(B) ×高 (H) 纵向×横向压范围压标号(%) 载载(%) 重重重160 11 470 150 765 1205×690×1280 550×550 200 575 170 910 1290×750×1350 550×550 ±%5 Yyn0250 10 660 195 1045 1305×760×1390 550×550 315775 215 12151415×850×1450550×550400 6 890 245 1400 1500×900×1500 550×550 500 1070 285 1650 1545×920×1580 550×550 630 1265 385 2020 1680×1020×1620 550×550 800 1570 440 2530 1760×1070×1660 660×660 1000 Yyn0 1720 505 2710 1800×1100×1780 660×660 1250 或2195 605 3520 1860×1130×1820 660×660 1600 Dyn11 2850 800 4520 2030×1250×1930 820×820 2000 3200 1000 5450 2220×1380×1950 820×820 2500 3750 1200 5920 2270×1400×2000 1070×1070注：依据用户要求变压器的高压分接范围可供±2×%。
变压器油检测技术标准变压器油检测项目（1）凝固点；（2）含水量；（3）界面张力；（4）酸值；（5）水溶性酸碱度；（6）击穿电压；（7）闪点；（8）体积电阻率；（9）介损（10）色谱分析（11）绝缘油中糠醛含量分析变压器油的检测项目及试验意义1、外观：检查运行油的外观，可以发现油中不溶性油泥、纤维和脏物存在。
在常规试验中，应有此项目的记载。
2、颜色：新变压器油一般是无色或淡黄色，运行中颜色会逐渐加深，但正常情况下这种变化趋势比较缓慢。
若油品颜色急剧加深，则应调查是否设备有过负荷现象或过热情况出现。
如其他有关特性试验项目均符合要求，可以继续运行，但应加强监视。
34所以加5678、9510的故障。
同时对新充入设备及检修处理后的变压器油来说，测定闪点也可防止或发现是否混入了轻质馏份的油品，从而保障设备的安全运行。
11、油中气体组分含量：油中可燃气体一般都是由于设备的局部过热或放电分解而产生的。
产生可燃气体的原因如不及时查明和消除，对设备的安全运行是十分危险的。
因此采用气相色谱法测定油中气体组分，对于消除变压器的潜伏性故障是十分有效的。
该项目是变压器油运行监督中一项必不可少的检测内容12、水溶性酸：变压器油在氧化初级阶段一般易生成低分子有机酸，如甲酸、乙酸等，因为这些酸的水溶性较好，当油中水溶性酸含量增加（即pH值降低），油中又含有水时，会使固体绝缘材料和金属产生腐蚀，并降低电气设备的绝缘性能，缩短设备的使用寿命。
13、凝点：根据我国的气候条件，变压器油是按低温性能划分牌号。
如10、25、45三种牌号系指凝点分别为-10、-25、-45℃。
所以对新油的验收以及不同牌号油的混用，凝点的测定是必要的。
14、体积电阻率：变压器油的体积电阻率同介质损耗因数一样，可以判断变压器油的老化程度与污染程度。
油中的水分、污染杂质和酸性产物均可影响电阻率的降低。
变压器油质合格率及油耗统计表
填报单位（盖章）：填报日期：年月
日
变压器编号油质合格率（%）油量（t）补充油量（t）油耗（%）备注（不合格原因）
总平均总油
量总补油
量
总油耗
注：1.变压器油质合格率的统计，包括1000kVA及以上变压器和110kV及以上油开关。
2.合格率按单台计算，计算方法为：（合格项目数/应测项目数）×100%；全公司合格率为各台合格率的平均值。
3.油耗为补充油量占总油量的百分比。
4.本表半年上报一次，每年1月5日、7月5日前报至提供监督服务的电科院。
总工程师：设备管理部门：车间：填表人：。
