电磁流量计如何选择电极和衬里

电磁流量计选型和使用注意事项前言电磁流量计作为一种常用的流量计，广泛应用于液体和气体的测量中。

它的优点是能够测量流量，不受测量介质温度、压力、密度等因素的影响。

但是在选型和使用时需要注意一些问题，以保证其正常使用和测量数据的精准性。

本文旨在共享一下电磁流量计在选型和使用过程中的注意事项。

电磁流量计的工作原理电磁流量计是利用电磁感应原理来测量液体和气体的流量的。

当导体在磁场中移动时，会在导体四周产生感生电动势，其大小与导体速度成正比。

通过测量这个电动势的大小，就能够计算出液体或气体的流量。

电磁流量计是由电磁铁构成的。

当电流通过电磁铁时，会产生磁场。

在电磁铁两侧的管道内以平行于管道方向的方式安装有两个电极。

当液体流过电极时，液体中的离子就会在电磁场的作用下运动，并产生感应电势。

这个电势就可以被测量，从而得出液体的流量。

电磁流量计的选型电磁流量计的选型需要考虑不同的因素。

在选型时，需要依据测量介质的特性，选择适合的电磁流量计。

测量介质的特性依据测量介质的物理化学特性，需要考虑以下几个方面：1.流体状态：流体状态包括流体的粘度、密度和温度等指标。

当测量流体粘度较大，需选用相应功能的电磁流量计。

2.流速范围：不同的电磁流量计具有不同的测量范围，必需依据流量范围选择相应的电磁流量计。

3.流体压力：压力越大，选型时需要考虑流量计的耐压本领。

4.测量介质材料：如腐蚀性液体需要使用耐腐蚀材料的电磁流量计。

测量要求的精准度精准明确度是评价电磁流量计的紧要标准之一、在选型时需要依据实际需要选择，不同精度等级的电磁流量计价格不同。

测量环境的条件电磁流量计一般安装在流体管道上，需要考虑电磁流量计的尺寸和安装方式等因素。

同时还需要考虑环境温度、湿度和其它特别的环境条件。

电磁流量计的使用注意事项在使用电磁流量计时，需要注意以下几点：安装正确电磁流量计一般需要安装在水平管道中，在安装过程中需要注意选择合适的位置、正确安装电磁流量计、正确接线和设置正确的参数。

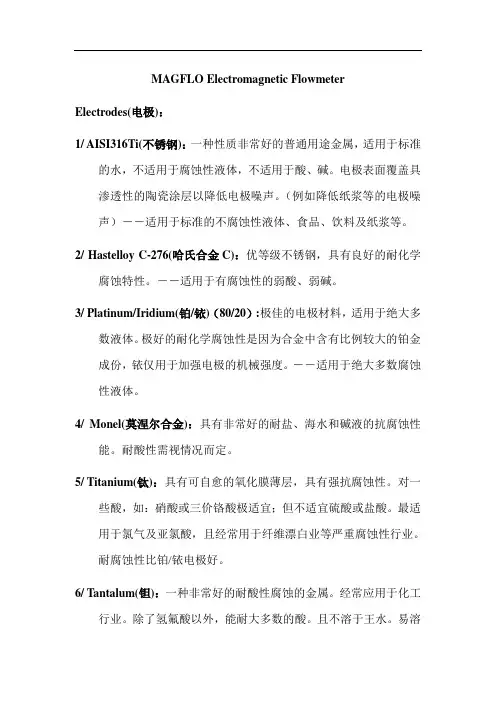

MAGFLO Electromagnetic FlowmeterElectrodes(电极)：1/ AISI316Ti(不锈钢)：一种性质非常好的普通用途金属，适用于标准的水，不适用于腐蚀性液体，不适用于酸、碱。

电极表面覆盖具渗透性的陶瓷涂层以降低电极噪声。

（例如降低纸浆等的电极噪声）――适用于标准的不腐蚀性液体、食品、饮料及纸浆等。

2/ Hastelloy C-276(哈氏合金C)：优等级不锈钢，具有良好的耐化学腐蚀特性。

――适用于有腐蚀性的弱酸、弱碱。

3/ Platinum/Iridium(铂/铱)（80/20）:极佳的电极材料，适用于绝大多数液体。

极好的耐化学腐蚀性是因为合金中含有比例较大的铂金成份，铱仅用于加强电极的机械强度。

――适用于绝大多数腐蚀性液体。

4/ Monel(莫涅尔合金)：具有非常好的耐盐、海水和碱液的抗腐蚀性能。

耐酸性需视情况而定。

5/ Titanium(钛)：具有可自愈的氧化膜薄层，具有强抗腐蚀性。

对一些酸，如：硝酸或三价铬酸极适宜；但不适宜硫酸或盐酸。

最适用于氯气及亚氯酸，且经常用于纤维漂白业等严重腐蚀性行业。

耐腐蚀性比铂/铱电极好。

6/ Tantalum(钽)：一种非常好的耐酸性腐蚀的金属。

经常应用于化工行业。

除了氢氟酸以外，能耐大多数的酸。

且不溶于王水。

易溶于硝酸和氢氟酸的混合溶液，并且，在大于175度的情况下会与氯气发生反应。

耐磨性较差。

注意！不要在使用钽电极的情况下选用清洗单元。

因为在钽的表面形成一薄层氧化层阻止了内部金属的腐蚀。

电极清洗单元的使用会破坏这种氧化层。

Liner(内衬)：1/ Neoprene(氯丁（二烯）橡胶)：应用于有油的污水，0度－95度，有极好的耐磨性，抗油及一些溶剂。

2/ EPDM(合成橡胶)：应用于卫生行业。

－10度――＋95度，中等耐磨性。

3/ PTFE(Teflon)(聚四氟乙烯)：平滑，极好的抗化学性能。

－20度――＋180度，很少的沉淀，价格较贵（特别是大口径）DN400以上很难做。

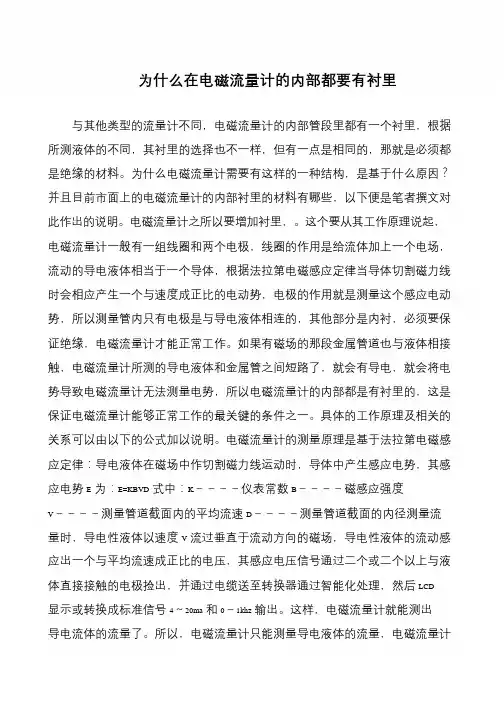

为什么在电磁流量计的内部都要有衬里与其他类型的流量计不同，电磁流量计的内部管段里都有一个衬里，根据所测液体的不同，其衬里的选择也不一样，但有一点是相同的，那就是必须都是绝缘的材料。

为什么电磁流量计需要有这样的一种结构，是基于什么原因？并且目前市面上的电磁流量计的内部衬里的材料有哪些，以下便是笔者撰文对此作出的说明。

电磁流量计之所以要增加衬里，。

这个要从其工作原理说起，电磁流量计一般有一组线圈和两个电极，线圈的作用是给流体加上一个电场，流动的导电液体相当于一个导体，根据法拉第电磁感应定律当导体切割磁力线时会相应产生一个与速度成正比的电动势，电极的作用就是测量这个感应电动势，所以测量管内只有电极是与导电液体相连的，其他部分是内衬，必须要保证绝缘，电磁流量计才能正常工作。

如果有磁场的那段金属管道也与液体相接触，电磁流量计所测的导电液体和金属管之间短路了，就会有导电，就会将电势导致电磁流量计无法测量电势，所以电磁流量计的内部都是有衬里的，这是保证电磁流量计能够正常工作的最关键的条件之一。

具体的工作原理及相关的关系可以由以下的公式加以说明。

电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为：E=KBVD式中：K－－－－仪表常数B－－－－磁感应强度V－－－－测量管道截面内的平均流速D－－－－测量管道截面的内径测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。

这样，电磁流量计就能测出导电流体的流量了。

所以，电磁流量计只能测量导电液体的流量，电磁流量计。

详细分析电磁流量计电极选用知识聚氨酯橡胶有极好的耐磨耗性，但耐酸碱的腐蚀性较差。

它的耐磨性相当于天然橡胶的10倍，适用于煤浆、矿浆等；介质温度要低于40～60/70℃。

氧化铝陶瓷有极好的耐磨耗性和对强酸碱的耐腐蚀性，耐磨性约为聚氨酯橡胶的10倍，适用于具有腐蚀性的矿浆；但性脆，安装夹紧时疏忽易碎，可用于较高温度（120～140/180℃），但要防止温度剧变，如通蒸汽灭菌，一般温度突变不能大于100℃，升温150 ℃要有10min时间。

衬里材料的选择及其特点和不适用流体请参阅上图，s．2，通用型电磁流量计几种材料的压力温度大体适用范围可看右图。

电极和接地环材料电极对测量介质的耐腐是选择材料首先考虑的因素，其次考虑是否会产生钝化等表面效应和所形成的噪声。

选择耐腐蚀材料电磁流量计电极的耐腐蚀性要求很高，不允许腐蚀或者严格地说只允许极低的腐蚀速率，否则会破坏电极与衬里间密封性。

介质泄漏，轻则破坏绝缘而仪表无法工作，直至毁坏整台电磁流量传感器。

常用金属材料有含耐酸钢1Cr18Ni12Mo2Ti，哈氏合金(耐蚀镍基合金)B、C，钛、钽、铂铱合金，几乎可覆盖全部化学液。

此外还有适用于浆液等的低噪声电极，它们是导电橡胶电极、导电氟塑料电极和多孔性陶瓷电极，或包覆这些材料的金属电极。

下表格所展示的是这些材料的大体使用范围。

电极材料特点及适用范围：耐酸钢ICrl8Ni9Ti；含钼耐酸钢；OCrl8Ni12MoTi(相当于316L)主要用于生活工业用水、原水、下水、废物水及稀酸、稀碱等弱腐蚀性酸、碱、盐液，价格最低哈氏合金B低浓度盐酸等非氧化性酸和非氧化性盐液适用，硝酸等氧化性酸不适用哈氏合金C对常温硝酸、其他氧化性酸、氧化性盐液有耐腐蚀性，盐酸等还原性酸和氯化物不适用钛耐腐蚀性略优于耐酸钢，对氯化物、次氯酸盐、海水有优良的耐腐蚀性，对常温硝酸等氧化性酸有腐蚀性，盐酸、硫酸等还原性酸不适用钽 具有和玻璃相似的优越耐腐蚀性，除氢氟酸、发烟硫酸等少数酸(参见下表)外，大部分酸液适用，氢氧化钠等碱液不适用铂、铂铱合金 对几乎所有酸碱液耐腐蚀，王水、铵盐以及少数介质(参见下表)不适用，价格昂贵碳化钨硬质合金 浆液专用电极材料，可降低浆液噪声，耐腐蚀性较差，腐蚀性液体不适用导电橡胶、导电氟塑料多孔性陶瓷 低噪声电极材料，抗浆液噪声和流动噪声；导电氟塑料耐化学品性能好。

标准电磁流量计电极材料及衬里选择余种液体的可选择材料。

材料的“适用”或“不适用”本一览表选自多种资料，汇集了200未列出浓由于各资料体例不一，有些列出液体浓度和温度围，有些则未列。

只是一个概貌，。

度和温度围者并不是说在任何浓度和温度围都“适用”而微量杂质和溶解气体以及流动浓度和温度对材料的耐腐蚀性影响很大，液体的混合配比、必要时取现场介用户应按实际使用条件进行调查，速度等其他因素也影响材料的耐腐蚀性。

质对初定拟选材料作实验室耐腐蚀试验，最好现场挂片作最接近实际使用条件的试验。

，能否适本一览表仅能作为初选时参考，本资料中所称“适用”不应被解释为本书“建议”用最后应由使用者决定。

为虽有良好耐腐蚀性，但因电极表面效应X为可用，但寿命短；A为适用；B表格中符号：）为M（S为室温；为沸点；Sat为饱和；RN等而不推荐使用；为不能用；空白为无数据；决定于衬里最高耐温。

乙醛Acetaldehyde文案．标准Acetic acid 乙酸，醋酸Acetic anhydride 乙酐（醋酐）Acetone 丙酮Alum 明矾Alumina矾士，氧化铝Aluminium chloride氯化铝O Aluminum chlorohydrate ·氯化铝水合物6HAlCl23Aluminum fluoride 氟化铝Aluminum chlorate 氯酸铝Aluminium hydroxide 氢氧化铝Aluminium nitrate硝酸铝）电极和衬里耐腐蚀材料选择一览表（2文案．标准Aluminium sulfate 硫酸铝Ammonia氨水Ammonium borate 硼酸铵Ammonium bicarbonate 碳酸氢铵Ammonium bifluoride二氟化Ammonium bisulfate硫酸氢Ammonium carbonate碳酸Ammonium chloride氯化Ammonium fluoride氟化hydrogen氢氟酸AmmoniumfluorideAmmonium hydroxide氢氧化铵文案．标准电极和衬里耐腐蚀材料选择一览表（3）文案．标准Ammonium nitrate 硝酸铵Ammonium persulfate 过硫酸铵Ammonium 磷酸铵phosphateAmmonium sulfate 硫酸铵Ammonium sulfide 硫化铵Aqua regia 王水Aniline 苯胺Antimony 五氯化锑pentachlorideAntimony trichloride 三氯化锑Arsenic acid 砷酸Arsenious acid亚砷Barium acetate乙酸钡（醋酸钡）文案．标准4）电极和衬里耐腐蚀材料选择一览表（碳酸Barium carbonateBarium chloride氯化Barium hydroxide氢氧化Barium sulfate硫酸Barium sulfide 硫化钡Bauxite slurry铝土浆文案．标准Beer 啤酒Black liquor （造纸）黑液Benzene 苯Benzoic acid苯酸，苯甲酸安息香酸Benzene sulfonic scid 苯璜酸Borax硼砂）电极和衬里耐腐蚀材料选择一览表（5文案．标准Boracic acid 硼酸Brine 盐水Bromine 液溴（无水）Butyric acid 丁酸Butylacetate醋酸丁Butyl-alcohol丁Calcium bisulfate硫酸氢Calcium bisulfite亚硫酸氢Calcium carbonate碳酸Calcium chlorate氯酸Calcium chloride氯化Calcium hydroxide氢氧化钙Calcium 次氯酸钙文案．标准hypochloriteCalcium nitrate 硝酸钙Calcium sulfate硫酸钙电极和衬里耐腐蚀材料选择一览表（6）文案．标准Carbon disulfide 二硫化碳Carbon tetrachlorine 四氯化碳Cheese 干酪Chlorine 无水氯（液氯Chlorine dioxide二氧化Chlorate氯酸Chlorine benzene氯Chloracetic acid氯乙Chlorosulfonic acid氯璜Chrominc acid铬Chromium sulfate 硫酸铬文案．标准）电极和衬里耐腐蚀材料选择一览表（7柠檬酸Citric acid文案．标准Slurry粘土浆Copper chloride 氯化铜（二价）Coal+water slurry 水煤浆Copper cyanide 氰化铜Copper fluoride 氟化铜Copper nitrate 硝酸铜Copper sulfate 硫酸铜Copper 氯氧化铜oxychlorideCopper chloride硫化铜文案．标准8）电极和衬里耐腐蚀材料选择一览表（氰化CyanideDairy products乳制Dichloroethylene二氯乙Dichloro ethane二氯乙二氧己环，二氧杂环己Dioxane二氯甲DichloromethaneDiphenyl二苯基，联二Dynes染料文案．标准Ether乙醚acetate Ethyl 乙酸乙酯Ethyl alcohol 乙醇（酒精）Ethyl chloride 氯乙烷（乙基氯））电极和衬里耐腐蚀材料选择一览表（9文案．标准Fatty acid 脂肪酸Ferric chloride 氯化铁Ferric nitrate 硝酸铁),perchloriⅡFerric(高氯化铁（二价）de),perchlorFerric高氯化铁（三价de),Sulfate硫酸亚Ferrous( ）电极和衬里耐腐蚀材料选择一览表（10文案．标准),Sulfate ⅢFerrous(硫酸亚铁（三价）Hydrochloric acid盐酸B 哈氏合金包括Ferric sulfide 硫化Ferrous nitrate硝酸亚Ferric sulfate硫酸Fluosilicic氟硅Fluorboric aicd氟硼酸）电极和衬里耐腐蚀材料选择一览表（11文案．标准Formal dehyde 甲醛Formic acid 甲酸Glucose syrup 葡萄糖浆Glycerin 甘油，丙三Green liquid（造纸）绿Hydrocyanic acid氢氰Hydrogen bromide溴化Hydrogen sulfide硫化Hydrobromic acid氢溴Hydrofluoric acid一氢氟）电极和衬里耐腐蚀材料选择一览表（12文案．标准Hydrofluoslicic acid 氟硅酸Hydrogon peroxide 过氧化氢Hydroxy-acetic acid 羟基乙酸Hypochlorous acid 次氯fluosilicic Hydrogenated氢化氟硅acidLactic acid乳Lime slurry石灰Lime stone slurry石灰石Lithium chloride氯化Lead acetate乙酸）电极和衬里耐腐蚀材料选择一览表（13文案．标准Magnesium Carbonate 碳酸镁Magnesium bisulfite 亚硫酸氢镁Magnesium chloride 氯化镁Magnesium hydroxide 氢氧化镁Magnesium nitrate硝酸Maleic acid马来（顺丁烯二酸，缩苹果酸Magnesium sulfate硫酸Manganous chloride二氯化Manganous sulfate硫酸Mercuric chloride氯化Mercury汞，水）电极和衬里耐腐蚀材料选择一览表（14文案．标准Methanol,Methylic 甲醇，木酒精AlcoholMolasses 糖浆Mus drilling 钻井泥Monchloracetic acid一氯乙酸，一氯醋NaphthaleneNeuphor富马松香Nickel chloride氯化Nichel nitrate硝酸Nickel sulfate硫酸镍）电极和衬里耐腐蚀材料选择一览表（15文案．标准Nitric acid 硝酸Mangnesium 氢氧化镁hydroxideNitro benzene 硝基（代）Oxalic acid草Ozone液态臭Paper stock纸Perchloric acid高氯Perchloroethylene高氯化乙）电极和衬里耐腐蚀材料选择一览表（16文案．标准Phenol酚Phosphoric acid磷酸Potassium aluminum salfate 硫酸铝钾Potassium carbonate 碳酸钾Potassium chloride氯化Potassium ferrcyanite氰铁酸Potassium ferrocyanite氰亚铁酸Potassium cyanide氰化Potassium dicarbonate碳酸氢Potassium dichromate重铬酸Potassium hydroxide氢氧化）电极和衬里耐腐蚀材料选择一览表（17文案．标准Potassium hypochlorite 次氯酸钾Potassium nitrate 硝酸钾Potassium perchlorate 过氯酸钾Potassium permanganate 高锰酸钾Potassium persulfate过硫酸Potassium sulfate硫酸NPyridine 吡啶，氮（杂）Sewage(Raw)污Sea water海Silver nitrate硝酸Sludge污Sodium acetate乙酸钠）电极和衬里耐腐蚀材料选择一览表（18文案．标准Sodium bicarbonate 碳酸氢钠Sodium borate 硼酸钠Sodium bromide 溴化钠Sodium bisulfate 硫酸氢钠Sodium bisulfide二硫化Sodium bisulfite亚硫酸氢Sodium carbonate碳酸Sodium chlorate氯酸Sodium chloride氯化Sodium chlorite亚氯酸Sodium chromate铬酸Sodium cyanide氰化）电极和衬里耐腐蚀材料选择一览表（19文案．标准Sodium dichromate 重铬酸钠Sodium ferrcyanide 氢铁酸钠Sodium ferrocyanide 氢亚铁酸钠Sodium fluoride 氟化Sodium hydrosulfide氢硫化Sodium hydroxide氢氧化Sodium硫酸氢hydrogensulfateSodium bisulfide二硫化Sodium亚硫酸氢hydrogensulfite）电极和衬里耐腐蚀材料选择一览表（20文案．标准Sodium hypochloride次氯酸钠g Cl/L *浓度单位为：Sodium nitrate 硝酸钠Sodium nitrite 亚硝酸钠Sodium Peroxide过氧化Sodium silicate硅酸Sodium sulfate硫酸Sdoium sulfide硫化Sodium sulfite亚硫酸Sodium teraborate四硼酸钠）电极和衬里耐腐蚀材料选择一览表（21文案．标准Sodium thiosulfate 硫代硫酸钠Sulfuric acid 硫酸Sulfur monochloride 一氯化硫Sulfurous acid 亚硫酸Tannic acid鞣酸，丹宁Tartaric acid酒石）电极和衬里耐腐蚀材料选择一览表（22文案．标准Tin chloride 氯化锡Tin dichloride 二氯化锡Titanium dioxide 二氧化钛Trichloroethylene 三氯乙烯Trisodium phosphate磷酸三Urea尿Uric acid尿White liquid造纸白Zinc chloride氯化Zinc sulfate 硫酸锌文案．。

电磁流量计电极和衬里材质的选择电磁流量计是一种广泛应用于流量测量的仪器，其工作原理是利用洛伦兹力作用于流体中的电荷粒子，从而测量流体的流速和流量。

其中，电极和衬里是电磁流量计中非常重要的两个部件，对测量精度和仪器寿命具有关键作用。

因此，在选择电磁流量计电极和衬里材质时，需要考虑到多方面的因素，本文将对电磁流量计电极和衬里材质的选择进行详细讨论。

电极材质的选择电极是电磁流量计中接触测量介质的部件，其作用是将传感器上采集到的电信号传递到电磁流量计主机，从而实现对流量的测量。

不同的电极材质在与不同介质接触时，会产生不同的化学反应和氧化腐蚀过程，导致测量精度和仪器寿命的差异。

不锈钢电极不锈钢电极是一种较为常用的电极材质，其具有良好的耐腐蚀性和机械强度，仪器寿命较长，适用于几乎所有的工业介质测量。

由于其较高的价格和无法满足特殊介质的测量需求，不锈钢电极的应用范围受到一定限制。

碳素电极碳素电极具有良好的机械强度和耐腐蚀性，在某些介质的测量中具有不可替代的优势。

其具有较高的热稳定性，可在高温和高压的环境下进行测量。

此外，碳素电极的价格相差较大，需要根据具体介质的要求进行选择，以平衡测量精度和成本。

铜电极铜电极是一种较为便宜的电极材质，适用于一些中性介质的测量。

但由于其不耐腐蚀和机械强度较差等问题，较难满足工业生产领域的测量需求。

因此，在选择电极材质时，需要根据具体介质的性质和测量环境进行选择，以保障测量精度和仪器寿命。

衬里材质的选择衬里是一种保护电极和传感器的内部部件，其作用是防止介质对电极和传感器的腐蚀和损坏，同时防止污秽物质对流量测量的干扰。

衬里材质的选择要求耐腐蚀性好、不透水、尽量光滑均匀，能够确保测量精度和仪器寿命。

PTFE衬里PTFE衬里具有良好的耐腐蚀性和极好的化学惰性，不会和大多数介质发生化学反应，同时具备较好的物理和机械性能，适用于大多数介质的测量。

PFA衬里PFA衬里是一种高级衬里材料，具有比PTFE更好的耐温性、耐压性和耐腐蚀性。

电磁流量计的选用矿用污水流量计系列电磁流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表;采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总裁，属国内*，技术达到国内ling先水平。

电磁流量计（污水流量计）在满足现场显示的同时，还可以输出4-20mA电流信号供记录、调节和控制用;电磁流量计选用要点：电磁流量计应用领域广泛。

大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所;如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。

小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。

1、根据一体型和分离型电磁流量计的特点，选择合适的类型。

一体型电磁流量计安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。

分离型电磁流量计，度较高，转换器与传感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。

2、选择合适的电极形式。

对于不产生结晶、结疤、不沾污电极的介质，可用标准电极，否则用刮刀式清垢电极或有清洗连接装置的电极。

对于测污泥场合，还可选用可换式电极。

3、根据被测介质的腐蚀性选择电极材料。

电极选择：4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。

5、电磁流量计防护等级。

根据国标GB4208-1984约同于国际电工委员会IEC标准（IEC529-7B），外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。

出水量为0.75m3/h，喷水口离仪表距离为3m；IP67为防浸水型，即仪表可全部浸入水中，zui高点应在水下至少150cm，持续时间至少30min。

IP68为潜水型，能长期在水下工作。

根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。

电磁流量计电极衬里材料选择电极材料的选择应根据被测的流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流衬里材料选择说明电磁流量计的具体分类市场上通用型产品和特殊型仪表从不同角度作如下分类。

电磁流量计按激磁电流方式划分，有直流激磁、交流(工频或其他频率)激磁、低频矩形波激磁和双频矩形波激磁。

几种激磁方式的波形见右图。

按输出信号连接和激磁(或电源)连线的制式分类，有四线制和二线制。

按转换器与传感器组装方式分类，有分体型和一体型。

按流量传感器与管道连接方式分类，有法兰型、夹持型(夹持型电磁流量计)、卫生型(卫生型电磁流量计)、插入型(插入式电磁流量计)、螺纹连接(油任连接的高压电磁流量计)。

注：按流量传感器电极是否与被测液体接触分类，有接触型和非接触型。

按流量传感器结构分类，有短管型和插入型(插入式电磁流量计)。

按用途分类，有通用型、防爆型、卫生型、防侵水型和用于明渠流量测量的潜水型(明渠流量计)。

一、电磁流量计按激磁电流方式分类(1)、直流激磁直流激磁电磁流量计用于测量液体金属流量，如常温下汞和高温下液态纳、锂、钾等。

在快中子增殖核反应堆一次回路中用于测量摄氏500余度的熔融纳流量，见到过有应用于DN300mm管道仪表的报道。

干法效验流量值，与湿法(实流)效验相比，精度可达3% 。

除由电磁铁值流激磁产生次场外，也有用永久磁铁磁场的较小口径传感器。

本类仪表在我国一般流程工业中应用还属探索阶段，20世纪60～70年代曾成功地应用于测量电解槽常温泵流量；有色冶金工业也曾试用于测量熔锌液流量，因锌液在测量管内壁结垢及氧化锌等原因，未使用成功。

(2)、交流激磁早期电磁流量计用于50Hz工频市电激磁，产生正弦波交变磁场；采用交流激磁的理由是为了避免像用直流激磁时电磁表面产生极化现象，但是由于易受市电锁引起的与流量信号同相应各种感应噪声的叠加，形成零点漂移等，现在已渐被低频矩形波激磁所代替。

这些叠加的感应噪声是由以下一些原因产生的。

电磁流量计电极材质和衬里材质的选择流量计如何操作电磁流量计作为一种常用的流量测量仪表，对其材质的选择也是一个紧要的因素。

由于电磁流量计中，与介质接触的部分只有电极与测量管的内部，所以依据不同的介质的特电磁流量计作为一种常用的流量测量仪表，对其材质的选择也是一个紧要的因素。

由于电磁流量计中，与介质接触的部分只有电极与测量管的内部，所以依据不同的介质的特性，需要选择正确的电极以及衬里材质。

一、有关电极材质的选择一般电极材质分以下几种：1.不锈钢（0Cr18Ni12Mo2Ti）。

适用于硝酸、室温下小于5%的硫酸、沸腾的磷酸、蚁酸、碱溶液，在确定压力下的亚硫酸、海水、醋酸。

2.哈氏合金B、哈氏合金C。

可以用于海水、盐水。

3.钛。

适用于海水、各种氯化物和次氯化盐酸、氧化性酸（包括发烟硝酸）、有机酸、碱等。

4.钽。

除氢氟酸、发烟硫酸、碱外的其余化学介质，包括沸点的盐酸、硝酸和＜175℃硫酸都可使用。

5.铂。

可以用于各种酸、碱、盐，但不包括王水。

二、关于衬里材质的选择电磁流量计的另外一个紧要材质选择就是：如何精准选择内衬材料。

必需得注意的是，应依据被测介质的侵蚀性、磨损性和温度来选择内衬材料。

1.橡胶。

具有极好的弹性，高度的扯断力，耐磨机能好，耐一般的弱酸弱碱的侵蚀，可以测水、污水、泥浆和矿浆等。

2.聚胺脂。

具有极好的耐磨机能，耐酸、碱机能差，能测中性强磨损的煤浆、泥浆和矿浆。

3.聚四氟乙烯。

耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂，耐磨机能好，粘接机能较差。

以上即是有关电磁流量计材质的选择，不同的介质有不同的特性，不愿定要选择比较贵的，选择合适的才是经济耐用。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

关于电磁流量计电极的材质如何选择电磁流量计是一种能够测量液体管道中流量的仪器，其测量原理是根据安培定理和法拉第电磁感应定理进行的。

在电磁流量计中，电极是起到接收电信号的作用的关键组成部分。

电极的主要作用是将管道内的电信号转化为电压信号，并发送给电子操作器进行处理。

电极的材质对电信号的接收和处理有重大的影响，所以正确选择电极的材质至关重要。

常用的电磁流量计电极材质目前，电磁流量计电极的材质主要包括不锈钢、钛合金、铂铱合金和钽等材质。

这些材质的特点和应用场景不同，需要根据具体情况进行选择。

不锈钢不锈钢电极是目前最常用的电极材料之一，其优点是价格相对便宜，具有良好的抗腐蚀性和导电性能。

不锈钢电极适用于一些非酸碱性、低浓度的燃料油、水、清洗液等介质的测量，但在具有较高酸碱性或者高浓度的介质测量时，不锈钢电极容易发生腐蚀而导致测量偏差。

钛合金钛合金电极是一种特殊的电极材料，由于钛合金具有优良的耐腐蚀性、高温稳定性、抗磁性等优点，所以在特殊介质（如盐水、海水、酸雨等）测量方面具有很好的应用前景。

铂铱合金铂铱合金电极是由铂、铱两种金属混合而成，具有优良的机械强度和高温稳定性。

在高温或者有腐蚀介质的环境下进行测量时，铂铱合金电极能够减小电极的漂移和信号产生的干扰。

钽钽电极具有良好的抗腐蚀性、高温稳定性、耐磨性等特点，适用于一些高浓度酸碱、强氧化性、有腐蚀性的介质的测量。

但由于钽的硬度较大，所以需要注意安装过程中电极的保护，避免拉伤导线或碰撞损坏。

如何选择电极材质在实际使用时，应正确选择电极材质。

以下几个方面应该被考虑：介质性质首先需要了解待测介质的化学性质、粘度、密度等参数，再根据介质的性质来选择合适的电极材料和结构。

测量环境在一定的环境下进行测量，如温度、压力、搅拌等条件，需要根据温度、压力等因素来选择材料，比如高温高压下，应该选择具有高温稳定性、优良耐腐蚀性的电极。

测量精度在应用中，还需要根据电极的精度进行选择，比如在高温高压或者强腐蚀的介质环境下，同样的材料电极的温度漂移量会比较大，需要选择温度漂移小、精度高的电极。

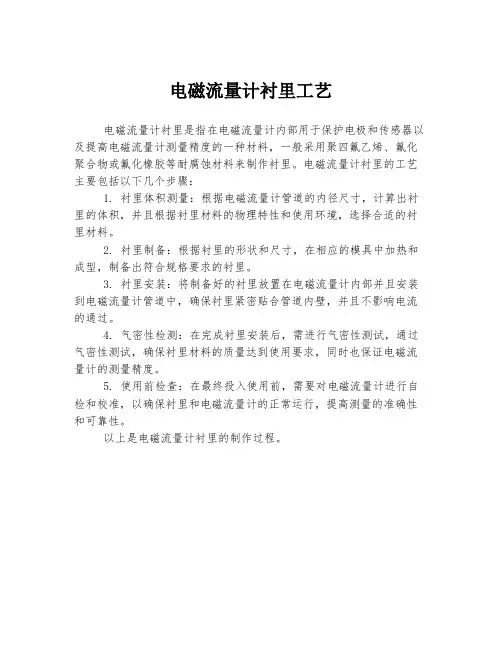

电磁流量计衬里工艺
电磁流量计衬里是指在电磁流量计内部用于保护电极和传感器以及提高电磁流量计测量精度的一种材料，一般采用聚四氟乙烯、氟化聚合物或氟化橡胶等耐腐蚀材料来制作衬里。

电磁流量计衬里的工艺主要包括以下几个步骤：
1. 衬里体积测量：根据电磁流量计管道的内径尺寸，计算出衬里的体积，并且根据衬里材料的物理特性和使用环境，选择合适的衬里材料。

2. 衬里制备：根据衬里的形状和尺寸，在相应的模具中加热和成型，制备出符合规格要求的衬里。

3. 衬里安装：将制备好的衬里放置在电磁流量计内部并且安装到电磁流量计管道中，确保衬里紧密贴合管道内壁，并且不影响电流的通过。

4. 气密性检测：在完成衬里安装后，需进行气密性测试，通过气密性测试，确保衬里材料的质量达到使用要求，同时也保证电磁流量计的测量精度。

5. 使用前检查：在最终投入使用前，需要对电磁流量计进行自检和校准，以确保衬里和电磁流量计的正常运行，提高测量的准确性和可靠性。

以上是电磁流量计衬里的制作过程。

电磁流量计选购遵守三大原则流量计是如何工作的说到电磁流量计，需要行业的都人会知道。

的确，电磁流量计的应用广泛，在石油、化工、电力，污水整治厂等等会用用到电磁流量计，那么在购买电磁流量计的时候，需要说到电磁流量计，需要行业的都人会知道。

的确，电磁流量计的应用广泛，在石油、化工、电力，污水整治厂等等会用用到电磁流量计，那么在购买电磁流量计的时候，需要遵守哪些原则呢？电磁流量计选购遵守三大原则：1.电磁流量计的口径和量程。

一般的流量计来说，都有本身的一个量程范围，有最大量程和最小量程，这个会受到流量计口径大小的影响。

不是说选择的量程越大越好，工业上讲究的是一个精度，要保证精准，要知道一个原则：正常的流量要超过满量程的一半。

2.电磁流量计测量的介质必需是导电性的液体或者浆液，流体的导电率也必需≥5μS/cm。

3.电磁流量计材料和内衬材料的选择。

在选购电磁流量计的时候，由于介质的物理化学性质不同，可能用到的电磁材料和内衬材料也不都不同，而选择合适的衬里材料是电磁流量计至关紧要的一个步骤。

假如测量介质具有较强的腐蚀性，但是选择的内衬材料却不具备抗腐蚀本领，那么在测量的时候就会发生测量不精准，甚至在测量的时候很简单引起事故。

选型电磁流量计，确定要遵守这样的三大原则。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

超声波流量计紧要技术指标:安装超声波流量计可依照以下步骤操作:一:察看安装现场管道是否充分直管段前10D后5D以及离泵30D的距离。

（D为管道内直径）二:确认管道内流体介质以及是否满管。

三:确认管道材质以及壁厚（充分考虑到管道内壁结垢厚度）四:确认管道使用年限，在使用10左右的管道，即使是碳钢材质，也接受插入式安装。

电磁流量计电极及衬里材质的选择电磁流量计是一种最常见的流量计量设备，广泛应用于工业生产中各种介质的流量测量。

电磁流量计的基本原理是利用物体在磁场中的运动情况来测量流体的流量。

电磁流量计的两个关键组成部分是电极和衬里。

正确的电极和衬里的选择对电磁流量计的精度和使用寿命非常重要。

电极材质选择电极是电磁流量计中的主要组成部分之一。

它们通常是由不锈钢、合金钢、钛、铂等制成。

电极的材质应选择具有良好化学惰性并且不会被介质侵蚀的材料。

下面是常用的电极材质及其特性的简要介绍：1.不锈钢：不锈钢电极材料具有出色的抗腐蚀性能，而且成本相对较低，常用于工业应用。

2.钛：钛电极材料具有很高的化学惰性，比不锈钢更加耐腐蚀，适用于高度腐蚀介质的测量。

3.铂：铂电极材质是一种非常贵重的选项，但具有很佳的耐腐蚀性和稳定性，适用于极为腐蚀的介质和高温高压环境下的测量。

在选择电极材质时，需要根据介质的化学性质、含有的杂质等因素进行判断。

另外，也需要注意电极材质是否会导致介质电荷的积累和电化学反应，从而影响测量的精度和可靠性。

衬里材质选择衬里是电磁流量计中另外一种重要的组成部分。

它们可以保护电极不被腐蚀，并且对介质的流动也有影响。

衬里材料的选择具有重要的意义，可以使电磁流量计的性能得到提高。

1.聚四氟乙烯(PTFE)：PTFE是一种常用的衬里材料，具有极佳的抗化学腐蚀性，对于大多数酸碱介质都具有很好的耐受性，而且价格相对较低。

2.氟化聚合物(FEP)：FEP是一种类似于PTFE的材料，但比PTFE还要更加耐腐蚀，而且有很好的机械性能和耐磨性。

3.氧化铝陶瓷(Al2O3)：氧化铝陶瓷是一种更加耐磨的衬里材料，具有出色的耐腐蚀性，但价格相对较高。

除以上几种材料外，在某些高温、高压、腐蚀或量较小的介质中，还有玻璃钢、硬质橡胶、碳化硅、碳化钛等衬里材料的选择。

材料选择的其他因素除了介质的化学性质和测量环境的要求之外，材料选择还需要考虑其他因素。

电磁流量计选型摘要：文章根据电磁流量计的原理以及电磁流量计使用的环境条件，分析了不同的导电介质应该选用的电极材料；针对介质的温度以及酸碱性质选用那种衬里；根据电磁流量计使用时是否浸泡在水中选用的防水等级。

关键词：电磁流量计、选型、电极、衬里、介质性质电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

电磁流量计原理是基于法拉第电磁感应定律，可以用来测量导电流体的体积流量。

由于电磁流量计的内部是光滑均匀圆形直管没有阻碍液体流动的检测元件存在，与涡轮、涡街等流量计相比较具有无压损、测量不受流体密度、粘度、温度和电导率变化的影响等特点。

电磁流量计计量准确度等级高、量程比大、可以双向测量流量、适用范围广，已经广泛地应用于化工、造纸、食品、纺织、冶金、环保、给排水和污水处理等行业。

一、电磁流量计的测量原理根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感应电动势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的有效长度L及导体的垂直于磁场的运动速度u成正比。

如果B、L、u三者互相垂直，则二、电磁流量计选型根据电磁流量计的原理可知，只有管道中流动的是导电液体的时候才能够使用电磁流量计进行测量，纯水（高度蒸馏水）、气体、油和绝大多数有机物液体不导电不能够使用电磁流量计，同时被测液体电导率太低也无法使用电磁流量计。

最新设计的电磁流量计允许电导率最低为1μS/cm的流体，通常的电磁流量计允许最低电导率为5μS/cm（水为20μS/cm）的流体。

因此要根据被测液体和被测液体的电导率确定是否能够选用电磁流量计，在确定能够使用电磁流量计后，可以按照以下几个步骤选择合适的电磁流量计。

1．根据介质性质选择合适的电磁流量计电极材料电磁流量计的电极材料一般为不锈钢、HC（哈氏合金C）、HB（哈氏合金B）、钛、钽、铂、铂铱，选用哪种材料的电极应根据介质性质来确定。

如何正常选择电磁流量计的电极、衬里、接地环及其它参数？如何正确选择并确定电磁流量计的电极、衬里、接地环及其它相关参数呢？跟着仪控君来一起了解一下吧！电磁流量计选型说明正确地选用电磁流量计是保证用好电磁流量计的前提条件。

选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径，流量范围，衬里材料，电极材料和输出电流等，都能适应被测流体的性质和性质和流量的要求。

可测量的流体由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。

传感器口径的确定流量计使用流速最好在0.3-15m/s范围内，此时流量计口径可选择与用户管道口径一致。

使用流速低于0.3m/s时最好在仪表部位局部提高流速，采用缩管方式。

电磁流量计电极、接地环材料的选择电磁流量计应根据被测的流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验电磁流量计衬里材料选择说明应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。

电磁流量计流量范围的选择最大流量和最小流量必须符合下表中的数值。

电磁流量计安装说明1、尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信号。

2、应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。

3、应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。

4、选择便于维修，活动方便的地方。

5、流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

6、传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。

7、介质在安装位置应该满管流动，避免比满管及气体附着在电极上。

8、对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。

电磁流量计的选择与安装要点及操作规程电磁流量计的选择与安装要点一、首要明确本单位的计量需求应明确的计量需求有若干，紧要有：测量介质，流量m3/h（最小、工作点、最大），介质温度℃，介质压力MPa，安装形式（管道式或插入式）等。

二、选用电磁流量计的前提条件1、被测介质必需是导电性的液体（即要求被测的流体具有最低限度的电导率）。

2、被测介质不应含有较多的铁磁性介质或大量气泡。

三、应了解电磁流量计的测量原理其测量原理基于法拉第电磁感应定律，即测量流量时流体流过垂直于流动方向的磁场，导电性流体的流动而感应出一个与平均流速（亦称体积流量）成正比的电压，该电压信号通过二个与流体直接接触的电极检出，并通过电缆传送至放大器，然后再将其转换成一输出信号。

四、应了解电磁流量计的紧要特点其紧要特点有：⑴测量管内基本无压损，不易堵塞，对浆液类测量具有独特的适应性；⑵直管段要求低；⑶低频矩形波励磁，不受工频及现场集散干扰的影响，工作稳定牢靠；⑷变送器躯体可接受全不锈钢，加装衬里材料后具有防酸、防碱、防腐蚀本领；⑸现场显示型转换器可接受专用的智能芯片，参数设定便利；⑹变送器内部可设自校系统，可随时对变送器常数及出厂校验值进行自校，便于调试和维护和修理；⑺测量范围宽，满量程流速设定可在0.3m/s—12m/s范围内；⑻其插入式可在不断流状态下进行安装或拆卸；⑼使用范围广：可应用于化工、冶金、造纸、食品、石油、城市供水等领域。

五、型号的选择要点1、首要明确是选择管道式地磁流量计，或是插入式电磁流量计。

2、一般情况下选择现场无显示型电磁流量计，其输出的4—20mA（或0—10mA）电流信号至掌控室的二次仪表上并可显示流量和总量。

3、若强调便于现场操作时察看管道内流量，则可选择现场显示型电磁流量计。

4、在环境要求或测量精度要求较高时，可选择安全电压智能型电磁流量计。

5、在200mm以上大管径测量流量或不断流状态装拆，可优先选择插入式或加强插入式电磁流量计。

电磁流量计内衬选用方法电磁流量计作为一种现代化的工业自动化仪表，被广泛应用于化工、制药、食品等领域的流量控制中。

在电磁流量计的组成部分中，内衬是起到关键作用的部件之一。

因此，正确选用电磁流量计内衬对于电磁流量计的精度、稳定性和可靠性都具有非常重要的影响。

本文将介绍电磁流量计内衬的选用方法。

1. 功能和性能要求首先应该了解被测流体的性质（如温度、压力、荷载要求等），以及测量的范围和精度等。

在选择电磁流量计内衬时，应首先满足被测介质的化学性质和温度、压力等条件，同时也应考虑电磁流量计的精度和稳定性，以及被测流体的等温膨胀系数、温度系数和介电常数等性能要求。

2. 选择合适的材料常用的电磁流量计内衬材料包括聚四氟乙烯（PTFE）、氧化铝、氟化物、聚乙烯（PE）、聚丙烯（PP）、氢氧化铝、氟化聚酸酯等。

对于不同的介质，应选择相应的内衬材料。

PTFE内衬具有极好的耐化学性和高温性能，因此可以用于大多数的腐蚀性介质测量，但其机械强度相对较差。

铝氧化物内衬适用于具有高腐蚀性的介质测量，具有良好的机械性能和高温特性，但使用PTFE内衬的精度更高。

聚乙烯和聚丙烯内衬适用于非腐蚀性或轻度腐蚀性介质测量，但其温度范围较窄。

氢氧化铝内衬适用于流体粘度较高或固体含量较高的介质测量，在腐蚀性情况下还具有一定的使用价值。

氟化聚酸酯内衬适用于严重腐蚀的介质测量，其性能表现类似于PTFE，但经过不同压制工艺可以获得不同性质的内衬。

3. 选择合适的电磁流量计电磁流量计有不同的型号，适用于不同的介质和工作条件。

在选择电磁流量计时，应注意流量范围、测量精度、稳定性以及液体中固体颗粒的含量等指标。

同时，流量计的型号、规格也会影响内衬材料的选择。

4. 其他注意事项电磁流量计内衬的安装、清洗、维护也是影响精度和稳定性的重要因素。

应严格按照使用说明书进行操作，并注意避免内衬受到机械损伤或撞击。

此外，不同材料的内衬会因为介电常数与测量结果产生误差。

电磁流量计选型的考虑要点1、电极一般情况下，测量介质不结晶、不沾污电极的介质可选用标准电极；如测量介质含有腐蚀性，应根据被测介质的腐蚀特性进行选择，如介质混杂建议进行挂片测试以防盲目选择材质带来不必要的经济损失及安全风险。

举例如下：工业上的用水、原水、下水、污水、稀酸、稀碱等弱腐蚀性酸、碱、盐，建议选用316L材质；海水、盐水、弱酸、弱碱建议选用哈式合金材质；沸点的盐酸、硝酸、硫酸强腐蚀性建议选用钽材质。

2、衬里应根据被测介质的腐蚀性，介质磨损特性及介质运行温度范围进行选择。

例如：-40～180℃，酸碱等强腐蚀性介质，卫生类介质建议选用PTFE材质。

-5～80℃，一般的水、污水、泥浆、矿浆，建议选用氯丁橡胶材质。

3、防护等级的要求根据国标GB 4208—2017与国际电工委员会IEC标准(IEC 529—76关于外壳防护等级为：IPXX，第一位代表的是防尘等级，考虑到工业生产中恶劣的环境与不定因素，我们在工业使用中基本选择的都是IP6X，6数字代表完全防止外物及灰尘。

所以基本在防护等级上选择IP65\IP66\IP67\IP68，在工业中我们基本选择IP67和IP68的较多，7数字代表在深达1m的水中防30min的浸泡影响，8代表在深度超过1m的水中防持续浸泡影响。

4、接地环普通接地环，保护接地环，用于保护PTFE翻边不受损伤及带颈接地环，适用于磨损性介质，保护端部衬里，延长传感器寿命(建议与仪表一起订货和标定，否则可能影响精度)，接地环材质：不锈钢、哈氏合金、钽等。

5、安装方式一体式、分体式或者挂墙式。

6、电极形式标准型或刮刀型。

7、电源选择220 VAC或24 VDC。

8、防爆等级AEPS\ATEX等。

HRDC51电磁流量计安装地点的选择为了使变送路工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：1、尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信号。

2、应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。

3、应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。

4、选择便于维修，活动方便的地方。

5、HRDC56防腐电磁流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

二、电磁流量计衬里的选择电磁流量计与流体接触的传感器零部件有衬里(或绝缘材料制成的测量管)、电极、接地环和密封垫片，其材料的耐腐浊型、耐磨耗性和使用温度上限等影响仪表对流体的适应性。

由于零部件少，形状简单，材料选择灵活，电磁流量传感器对流体的适应性强。

衬里材料(或直接与介质接触的测量管)常用衬里材料有氟塑料、聚氨酯橡胶、氯丁橡胶等。

氟塑料包括聚四氟乙烯(F-4)、全氟乙丙烯(四氟乙烯和六氟丙烯共聚物，F-46；国外商品名Teflon FEP，习称FEP)、四氟乙烯和乙烯共聚物(F-40)和全氟烷基乙烯基醚共聚物(改性聚四氟乙烯，国外商品名Teflon FEP)玻璃钢有用作衬里的，也有单独制成测量管的。

今年有采用高纯氧化铝(99.7%A12O3)陶瓷制成陈立的，但只限中小口径传感器。

氯丁橡胶和玻璃钢用于非腐蚀性或弱腐蚀性液体，如工业用水、废污水及若酸碱，价格最为低廉。

氟塑料具有优良的耐化学腐浊性液体，但耐磨性差，不能用于测量矿浆液。

氟塑料中最早引用的是聚四氟乙烯，因与测量管间仅靠压贴，无粘结力，不能用于负压管道，后开发各种改性品种，实现注塑成型，与测量管有较强结合力，可用于负压。

HRDC50系列智能电磁流量计HRLG80系列智能涡街流量计HRLW60系列智能涡轮流量计HRV20系列智能V锥流量计HRDC56系列浆液型电磁流量计HRVL25系列智能威力巴流量计HRPH23系列多孔平衡流量计HRLB10系列智能孔板流量计HRJZ90系列金属转子流量计HRZL40系列质量流量计HRTD100P系列便携式流量计HRTD100Y系列一体式超声波流量计HRTD100F系列分体式超声波流量计HR1151系列智能压力变送器HR1051系列多功能压力变送器HRP51系列智能设备级压力变送器HRT2881系列静压式液位变送器HR3351系列智能差压变送器HR100系列智能温度变送器HRC201系列超声波液位计HR22FC系列智能积算仪HXT系列单通道智能数字显示仪表HRRS45系列热式质量流量计HRD301系列雷达液位计。
