透水混凝土配比公式(参考文章)

无砂透水混凝土配合比设计摘要：无砂透水混凝土具有多孔、透水性好、有一定的强度，在挡土墙台背作为排水或反滤结构。

本文对无砂透水混凝土的配比设计进行了试验，分析影响无砂透水混凝土强度及渗透系数的因数。

关键词：无砂透水混凝土; 配合比; 渗透系数; 水灰比；孔隙率一、前言无砂透水混凝土是由粗骨料、水泥和水拌制而成，又称多孔混凝土。

它是由粗骨料表面包裹的一层水泥浆相互粘结而形成的孔穴均匀分布的蜂窝状结构，具有一定的强度和渗透性。

用在挡土墙台背排水结构中，起到反滤和渗水作用，并可承受适当的荷载。

具有透水性和过滤性好、施工简便、省料等优点。

目前，无砂透水混凝土的研究及施工经验较少。

对无砂透水混凝土的作用及质量的重要性认识不够，施工过程中也存在较多的不规范。

二、原材料的选择及试验方法1、原材料无砂多孔混凝土原材料的选择主要是水泥品种和强度等级；粗骨料的类型、粒径及级配水泥：采用PC42.5普通硅酸盐水泥2、配合比设计配合比设计步骤（1）确定水灰比范围水灰比既影响无砂透水混凝土强度，又影响其透水性。

对不同粒径、不同颗粒形状的骨料，其合理水灰比不同。

水灰比过小，水泥浆过稠，水泥浆较难均匀地包裹在骨料颗粒表面，不利于强度提过，反之，如果水灰比过大，水泥浆又会从骨料颗粒表面滑下，包裹粗骨料颗粒表面水泥浆过薄，同样不利于强度的提高，同时由于水泥浆流动性过大，水泥浆可能把透水空隙部分或全部填实，也不利于透水。

根据混凝土施工提供经验水灰比0.38～0.50。

选择0.36、0.38、0.40、0.42、0.45五个水灰比。

通过变动水灰比寻找一个最佳水灰比。

（2）确定骨料用量1m3无砂透水混凝土的出骨料用量宜取紧密堆积状态下的碎石质量(1490kg/m3)。

粗骨料用量过少，灰骨比过大，会使部分粗骨料颗粒漂浮在水泥浆中，影响无砂透水混凝土孔隙率和透水性能。

（3）确定水泥用量参照规范的经验数值250～350kg/m3。

选择3个水泥用量水平270、300、330。

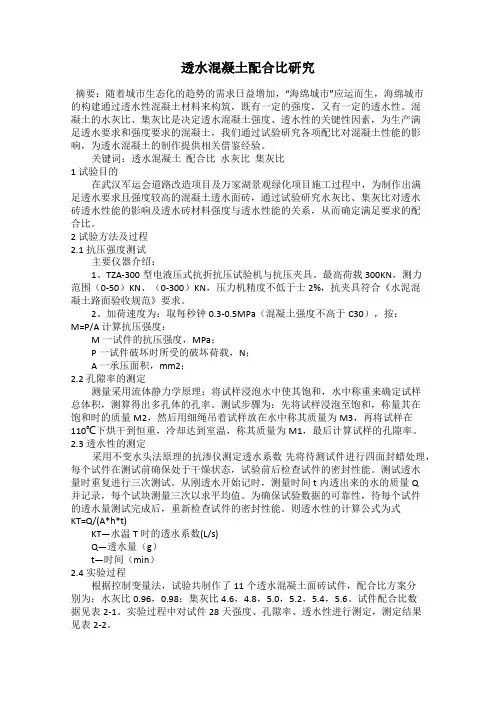

透水混凝土配合比研究摘要：随着城市生态化的趋势的需求日益增加，“海绵城市”应运而生，海绵城市的构建通过透水性混凝土材料来构筑，既有一定的强度，又有一定的透水性。

混凝土的水灰比、集灰比是决定透水混凝土强度、透水性的关键性因素，为生产满足透水要求和强度要求的混凝土，我们通过试验研究各项配比对混凝土性能的影响，为透水混凝土的制作提供相关借鉴经验。

关键词：透水混凝土配合比水灰比集灰比1 试验目的在武汉军运会道路改造项目及万家湖景观绿化项目施工过程中，为制作出满足透水要求且强度较高的混凝土透水面砖，通过试验研究水灰比、集灰比对透水砖透水性能的影响及透水砖材料强度与透水性能的关系，从而确定满足要求的配合比。

2 试验方法及过程2.1抗压强度测试主要仪器介绍：1、TZA-300型电液压式抗折抗压试验机与抗压夹具。

最高荷载300KN，测力范围（0-50）KN、（0-300）KN，压力机精度不低于士2%，抗夹具符合《水泥混凝土路面验收规范》要求。

2、加荷速度为：取每秒钟0.3-0.5MPa（混凝土强度不高于C30），按：M=P/A 计算抗压强度：M一试件的抗压强度，MPa；P一试件破坏时所受的破坏荷载，N；A一承压面积，mm2；2.2孔隙率的测定测量采用流体静力学原理：将试样浸泡水中使其饱和，水中称重来确定试样总体积，测算得出多孔体的孔率。

测试步骤为：先将试样浸泡至饱和，称量其在饱和时的质量M2，然后用细绳吊着试样放在水中称其质量为M3，再将试样在110℃下烘干到恒重，冷却达到室温，称其质量为M1，最后计算试样的孔隙率。

2.3透水性的测定采用不变水头法原理的抗渗仪测定透水系数先将待测试件进行四面封蜡处理，每个试件在测试前确保处于干燥状态，试验前后检查试件的密封性能。

测试透水量时重复进行三次测试。

从刚透水开始记时，测量时间t内透出来的水的质量Q并记录，每个试块测量三次以求平均值。

为确保试验数据的可靠性，待每个试件的透水量测试完成后，重新检查试件的密封性能。

透水水泥混凝土配合比透水水泥混凝土的配制强度，宜符合现行业标准《普通混凝土配合比设计规程》JGJ 55的规定。

强度怎么计算透水水泥混凝土的配合比设计应符合本规程表中的性能要求。

透水水泥混凝土配合比设计步骤宜符合一列规定：1 单位体积粗骨料用量应按下式计算确定：'g gm αρ=⋅式中 m g —1m 3透水水泥混凝土中粗骨料质量，kg ，取值1300 kg ～1500 kg ；g ρ'—粗骨料紧密堆积密度，kg/m 3；α—粗骨料用量修正系数，取。

2 胶结料浆体体积①当无砂时，胶结浆体体积按下式计算确定：1(1)1p g void V R αν=-⋅--⋅'(1)100%gg gρνρ=-⨯式中 V p —1m 3透水水泥混凝土中胶结料浆体体积（水、砂与胶凝材料的混合物的浆体体积），m 3；νg—粗骨料紧密堆积空隙率，%；ρg —粗骨料表观密度，kg/m 3；R void —设计孔隙率，%，可选10%、15%、20%、25%、30%。

②当有砂时，胶结料体积按下式计算确定：1(1)1p g void s V R V αν=-⋅--⋅-ss sm V ρ=ss s gm m m β=+式中 V s —1m 3透水水泥混凝土中砂的体积，m 3；ρs —砂的表观密度，kg/m 3； m s —砂的质量，kg ；βs —砂率，在8%~15%范围内选定；R void —设计孔隙率，%，可选10%~20%（路用透水砼）、20%~30%（植生透水砼）。

3 水胶比R W/B 应经试验确定，水胶比选择控制范围为~（）。

4 单位体积水泥用量应按下式确定：/1P b P W B V m R ρ=⋅+f b f m m β=⨯ c b f m m m =-/wW B c fm R m m =+/w b W B m m R =⋅式中 m w —1m 3透水水泥混凝土中水的质量，kg 。

6 外加剂用量应按下式确定：a b a m m R =⋅式中 m a —每立方米透水水泥混凝土中外加剂用量，kg ；R a —外加剂的掺量，%。

透水混凝土设计配合比1. 透水混凝土的魅力大家好，今天咱们聊聊一个有趣又实用的话题，那就是透水混凝土！说到这，或许你会想：透水混凝土？那是什么东西啊？别急，听我慢慢道来。

透水混凝土，顾名思义，就是一种能让水渗透的混凝土。

这玩意儿可不是简单的泥巴和水混合在一起，哦不，它可是有着丰富的配合比和设计讲究的哦！就像调制一杯好喝的饮料，得把各种成分搭配得当，才能让人一喝就爱上。

想象一下，下雨天，路面上积水成灾，真是让人烦心。

但如果路面用的是透水混凝土，那水分就会乖乖地渗透进去，路面瞬间就干爽了！这不光能解决我们出行的烦恼，还能降低城市内涝的风险，真是一举两得，赚到了！2. 透水混凝土的配合比2.1 配合比的基本成分那么，透水混凝土的配合比到底是怎么来的呢？通常，它的主要成分包括水、水泥、骨料，还有一些添加剂。

这就好比做饭，米、油、盐、调味品，一个都不能少。

首先，水泥就像是粘合剂，负责把所有东西都粘在一起，关键时刻得靠它来撑场面。

再说说骨料，骨料分为粗骨料和细骨料，就像是我们家里的豆腐和肉，粗骨料负责“充实”，细骨料则提供“口感”。

如果粗骨料搭配得当，不仅能保证混凝土的强度，还能让水顺利渗透，真是一箭双雕！至于水，当然是必不可少的，缺了水，咱们这“混凝土大餐”可就做不成了。

2.2 常见配合比的建议那么，具体的配合比又是什么呢？这就得看具体的使用场景了，通常来说，我们可以参考一些常见的配合比。

比如，水泥：粗骨料：细骨料的比例可以是1:3:2，听上去是不是有点像做蛋糕的配方？不过这可不是一成不变的，还得根据当地的气候、土壤和使用需求进行调整。

如果你的透水混凝土是在干燥地区，那就可以适当减少水的比例，让它更“干”，这样能提高透水性；而如果在湿润地区，适当增加水的比例，就能保证混凝土的稳定性。

简而言之，配合比得灵活掌握，才能让你的透水混凝土发挥出最佳性能。

3. 透水混凝土的优缺点3.1 优点说到透水混凝土的好处，那可真是一箩筐啊！首先，透水混凝土的渗透性能极佳，可以迅速排除雨水，保持路面的干燥，真是下雨天的“守护神”！其次，它能有效减少城市热岛效应，夏天的时候路面不那么热，咱们走在上面脚底也舒服得多。

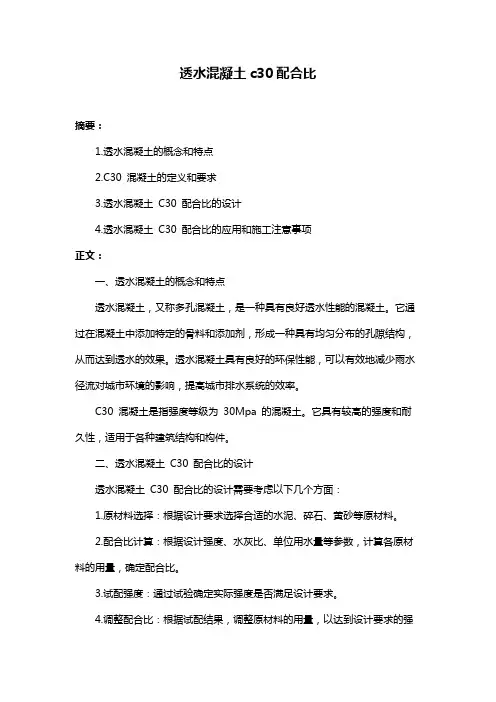

透水混凝土c30配合比摘要：1.透水混凝土的概念和特点2.C30 混凝土的定义和要求3.透水混凝土C30 配合比的设计4.透水混凝土C30 配合比的应用和施工注意事项正文：一、透水混凝土的概念和特点透水混凝土，又称多孔混凝土，是一种具有良好透水性能的混凝土。

它通过在混凝土中添加特定的骨料和添加剂，形成一种具有均匀分布的孔隙结构，从而达到透水的效果。

透水混凝土具有良好的环保性能，可以有效地减少雨水径流对城市环境的影响，提高城市排水系统的效率。

C30 混凝土是指强度等级为30Mpa 的混凝土。

它具有较高的强度和耐久性，适用于各种建筑结构和构件。

二、透水混凝土C30 配合比的设计透水混凝土C30 配合比的设计需要考虑以下几个方面：1.原材料选择：根据设计要求选择合适的水泥、碎石、黄砂等原材料。

2.配合比计算：根据设计强度、水灰比、单位用水量等参数，计算各原材料的用量，确定配合比。

3.试配强度：通过试验确定实际强度是否满足设计要求。

4.调整配合比：根据试配结果，调整原材料的用量，以达到设计要求的强度。

三、透水混凝土C30 配合比的应用和施工注意事项在实际工程中，透水混凝土C30 配合比的应用需要按照设计要求进行施工，并注意以下几点：1.严格按照配合比进行原材料的称量和拌合。

2.控制施工过程中的水分蒸发，保持适当的湿度。

3.透水混凝土的施工厚度应根据载重量、人行道路、小型车辆等不同情况进行调整。

4.透水混凝土施工后，应进行适当的养护，以保证其强度和耐久性。

总之，透水混凝土C30 配合比的设计需要考虑原材料的选择、配合比计算、试配强度和实际施工等多个环节。

透水混凝土配比公式 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】透水水泥混凝土配合比透水水泥混凝土的配制强度，宜符合现行业标准《普通混凝土配合比设计规程》JGJ 55的规定。

强度怎么计算？透水水泥混凝土配合比设计步骤宜符合一列规定：1 单位体积粗骨料用量应按下式计算确定：式中m g—1m3透水水泥混凝土中粗骨料质量，kg，取值1300 kg～1500 kg；ρ'—粗骨料紧密堆积密度，kg/m3；gα—粗骨料用量修正系数，取。

2 胶结料浆体体积①当无砂时，胶结浆体体积按下式计算确定：式中V p—1m3透水水泥混凝土中胶结料浆体体积（水、砂与胶凝材料的混合物的浆体体积），m3；νg—粗骨料紧密堆积空隙率，%；ρ—粗骨料表观密度，kg/m3；gR—设计孔隙率，%，可选10%、15%、20%、25%、30%。

void②当有砂时，胶结料体积按下式计算确定：式中V s—1m3透水水泥混凝土中砂的体积，m3；ρ—砂的表观密度，kg/m3；sm—砂的质量，kg；sβ—砂率，在8%~15%范围内选定；sR—设计孔隙率，%，可选10%~20%（路用透水砼）、20%~30%（植生透水砼）。

void3 水胶比R W/B应经试验确定，水胶比选择控制范围为~（）。

4 单位体积水泥用量应按下式确定：式中m b—1m3透水水泥混凝土中胶凝材料（水泥+掺合料）质量，kg/m3，植生混凝土约150~250kg，路基或路面透水混凝土约300kg~450kg；m—1m3透水水泥混凝土中水泥质量，kg；cm—1m3透水水泥混凝土中掺合料质量，kg；fm—1m3透水水泥混凝土中水的质量，kg；wβ—矿物掺合料的取代率，%，取胶凝材料质量的10%~30%选定；fR—水胶比，~（）范围内选定；W/B式中m w—1m3透水水泥混凝土中水的质量，kg。

6 外加剂用量应按下式确定：式中m a—每立方米透水水泥混凝土中外加剂用量，kg；R a —外加剂的掺量，%。

透水路面C20透水混凝土配合比设计
一、设计要素
1、设计依据
⑴JGJ55-2000《普通混凝土配合比设计规程》
(2)现代混凝土配合比设计手册
2、设计技术指标及要求
⑴设计强度等级C20；⑵渗透系数大于2000m/d
3、配合比使用的材料
⑴水泥：烟台山水水泥有限公司P.O52.5
⑵碎石：梁场10～20mm单粒级配
⑶水：饮用水(4)减水剂：山西黄河
4、拟用工程部位：园区路面透水混凝土板
二、配合比设计过程
1、确定基准配合比
⑴计算试配强度
f cu，0= f cu，k/（1-σv）=20/（1-0.16）=23.8MPa
⑵计算每m3 透水大孔混凝土水泥用量
m co=69.36+784.93×f cu,0/f ce=69.36+784.93×23.8/59.3=384kg/m3
依据铁建设【2010】241号,水泥用量宜为250～350，选用350kg/m3
⑶确定水灰比
W/C=0.58-0.000715 m co＝0.58-0.000715×350=0.33，选用W/C=0.25 ⑷计算用水量
m wo =0.25×350=88kg/m3。

⑸1m3大孔混凝土碎石用量取每方10～20mm碎石紧密密度，即1630 kg/m3。

⑹减水剂用量：3.5kg/m3。

(7)试拌调整
经试拌混凝土和易性状态符合要求，表现为水泥在粗骨料表面包裹均匀，没有水泥浆下淌现象，而且颗粒表面有金属光泽，无干涩感，同时在搅拌机内不结底，确定基准配合比如下：
水泥：碎石：水：减水剂=350：1630：88：3.5。

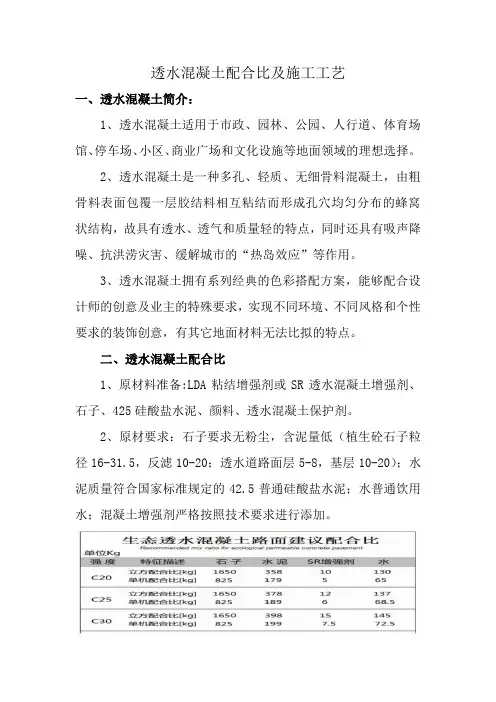

透水混凝土配合比及施工工艺一、透水混凝土简介：1、透水混凝土适用于市政、园林、公园、人行道、体育场馆、停车场、小区、商业广场和文化设施等地面领域的理想选择。

2、透水混凝土是一种多孔、轻质、无细骨料混凝土，由粗骨料表面包覆一层胶结料相互粘结而形成孔穴均匀分布的蜂窝状结构，故具有透水、透气和质量轻的特点，同时还具有吸声降噪、抗洪涝灾害、缓解城市的“热岛效应”等作用。

3、透水混凝土拥有系列经典的色彩搭配方案，能够配合设计师的创意及业主的特殊要求，实现不同环境、不同风格和个性要求的装饰创意，有其它地面材料无法比拟的特点。

二、透水混凝土配合比1、原材料准备:LDA粘结增强剂或SR透水混凝土增强剂、石子、425硅酸盐水泥、颜料、透水混凝土保护剂。

2、原材要求：石子要求无粉尘，含泥量低（植生砼石子粒径16-31.5，反滤10-20；透水道路面层5-8，基层10-20）；水泥质量符合国家标准规定的42.5普通硅酸盐水泥；水普通饮用水；混凝土增强剂严格按照技术要求进行添加。

三、透水混凝土施工放线-模板-搅拌运输-摊铺-养护-锯缝、填缝-喷色1、测量放线a.施工前原土路基或基层达到设计规定压实度和平整度，并严格按照图纸设计要求布设控制线和轴线。

b.对甲方提供导线点和水准点加固保护，进行栓桩，并作好点标记。

c.测量资料由专人负责，并及时对基线进行复核，如有较大的变化请监理工程师认可后使用。

2、模板支设根据图纸设计要求结合现场实际条件放线支模板。

使用钢模板支设，确保模板内侧及上表面顺直，支护钢筋嵌入基层深度不得少于200mm，内侧钢筋严禁高出模板上表面，支护钢筋间距不得大于500mm，待模板全部支完后必须重新检查一遍模板的平整度及标高。

3、透水混凝土搅拌、运输a.现场搅拌站的建立原材料的堆放按照方便上料、最节省空间为原则进行放置。

搅拌机占地约20m2，水泥、石子储备的数量至少为每天施工数量的3倍，各种助剂需有库房存放。

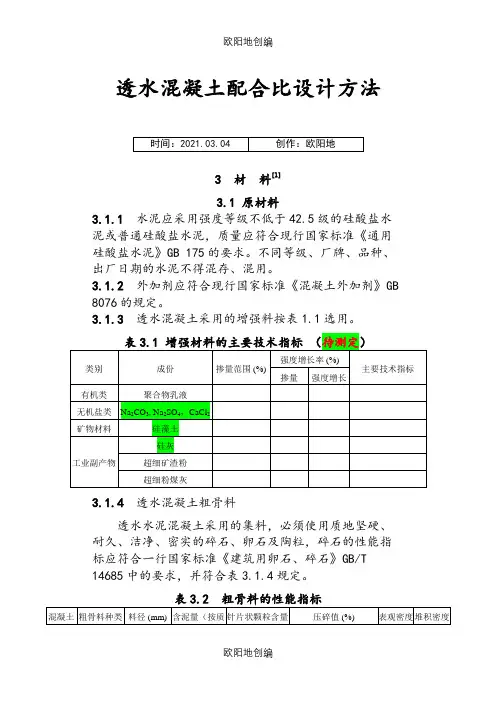

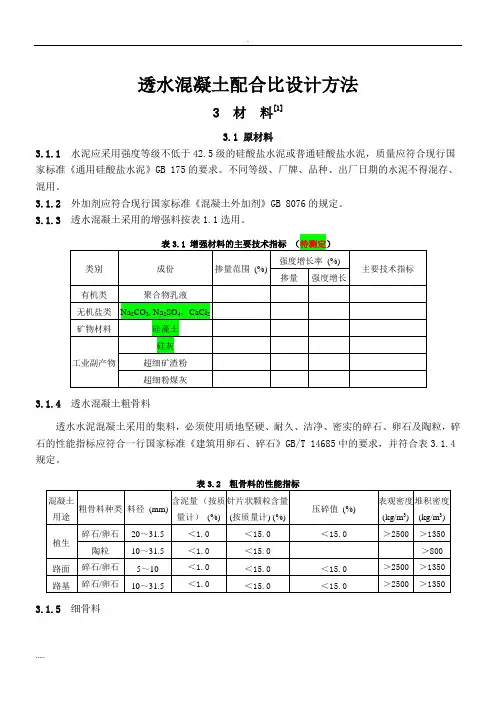

透水混凝土配合比设计方法3.3 透水水泥混凝土配合比3.3.1 透水水泥混凝土的配制强度，宜符合现行业标准《普通混凝土配合比设计规程》JGJ 55的规定。

强度怎么计算？3.3.2 透水水泥混凝土的配合比设计应符合本规程表3.2.1中的性能要求。

3.3.3 透水水泥混凝土配合比设计步骤宜符合一列规定：1 单位体积粗骨料用量应按下式计算确定：'g gm αρ=⋅ 3.式中 m g —1m 3透水水泥混凝土中粗骨料质量，kg ，取值1300 kg ～1500 kg ；gρ'—粗骨料紧密堆积密度，kg/m 3； α—粗骨料用量修正系数，取0.98。

2 胶结料浆体体积①当无砂时，胶结浆体体积按下式计算确定：1(1)1p g void V R αν=-⋅--⋅3.'(1)100%gg gρνρ=-⨯3.式中 V p —1m 3透水水泥混凝土中胶结料浆体体积（水、砂与胶凝材料的混合物的浆体体积），m 3；νg —粗骨料紧密堆积空隙率，%；ρg —粗骨料表观密度，kg/m 3；R void —设计孔隙率，%，可选10%、15%、20%、25%、30%。

②当有砂时，胶结料体积按下式计算确定：1(1)1p g void s V R V αν=-⋅--⋅-3.ss sm V ρ=3.ss s gm m m β=+3.式中 V s —1m 3透水水泥混凝土中砂的体积，m 3；ρs —砂的表观密度，kg/m 3； m s —砂的质量，kg ；βs —砂率，在8%~15%范围内选定；R void —设计孔隙率，%，可选10%~20%（路用透水砼）、20%~30%（植生透水砼）。

3 水胶比R W/B 应经试验确定，水胶比选择控制范围为0.25~0.35（0.33）。

4 单位体积水泥用量应按下式确定：/1Pb P W B V m R ρ=⋅+3.f b f m m β=⨯3.c b f m m m =-3./wW Bm R m m =+3.3/w b W B 3.3式中 m w —1m 3透水水泥混凝土中水的质量，kg 。

3.1.5 细骨料3.3 透水水泥混凝土配合比3.3.1 透水水泥混凝土的配制强度，宜符合现行业标准《普通混凝土配合比设计规程》JGJ 55的规定。

强度怎么计算？3.3.2 透水水泥混凝土的配合比设计应符合本规程表3.2.1中的性能要求。

3.3.3 透水水泥混凝土配合比设计步骤宜符合一列规定：1 单位体积粗骨料用量应按下式计算确定：'g gm αρ=⋅ 3.3.3-1式中 m g —1m 3透水水泥混凝土中粗骨料质量，kg ，取值1300 kg ～1500 kg ；g ρ'—粗骨料紧密堆积密度，kg/m 3；α—粗骨料用量修正系数，取0.98。

2 胶结料浆体体积①当无砂时，胶结浆体体积按下式计算确定：1(1)1p g void V R αν=-⋅--⋅3.3.3-2 '(1)100%gg gρνρ=-⨯3.3.3-3式中 V p —1m 3透水水泥混凝土中胶结料浆体体积（水、砂与胶凝材料的混合物的浆体体积），m 3；νg —粗骨料紧密堆积空隙率，%；ρg —粗骨料表观密度，kg/m 3；R void —设计孔隙率，%，可选10%、15%、20%、25%、30%。

②当有砂时，胶结料体积按下式计算确定：1(1)1p g void s V R V αν=-⋅--⋅-3.3.3-4 ss sm V ρ=3.3.3-5ss s gm m m β=+3.3.3-6式中 V s —1m 3透水水泥混凝土中砂的体积，m 3；ρs —砂的表观密度，kg/m 3； m s —砂的质量，kg ；βs —砂率，在8%~15%范围内选定；R void —设计孔隙率，%，可选10%~20%（路用透水砼）、20%~30%（植生透水砼）。

3 水胶比R W/B 应经试验确定，水胶比选择控制范围为0.25~0.35（0.33）。

4 单位体积水泥用量应按下式确定：/1P b P W B V m R ρ=⋅+3.3.3-7 f b f m m β=⨯ 3.3.3-8 c b f m m m =- 3.3.3-9 /wW B c fm R m m =+3.3.3-10/w b W B m m R =⋅3.3.3-11式中 m w —1m 3透水水泥混凝土中水的质量，kg 。
