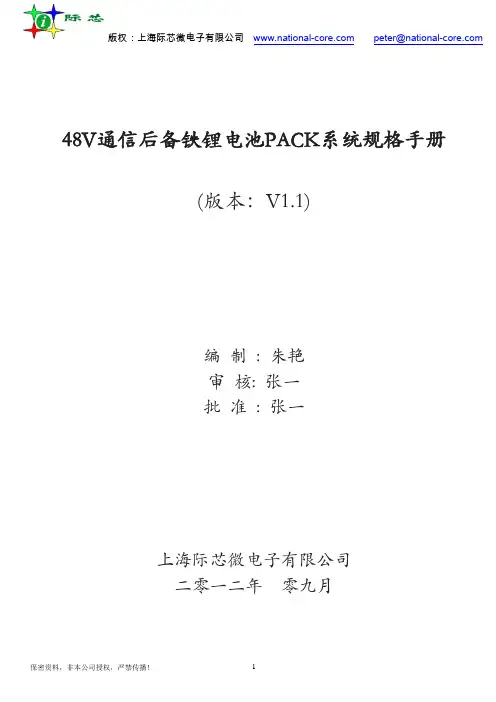

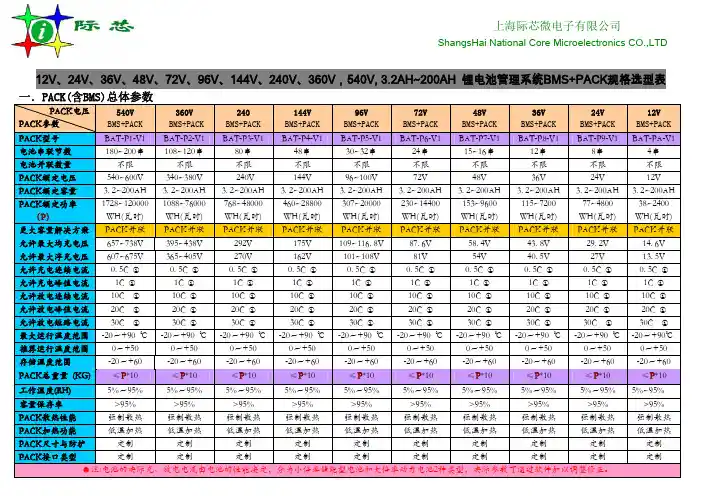

48V通信后备铁锂电池PACK系统规格手册(版本：V1.1)编 制 : 朱艳审 核: 张一批 准 : 张一上海际芯微电子有限公司二零一二年 零九月目录1．引言 (3)2．铁锂电池基本原理及主要技术指标 (3)2.1 锂离子电池的工作原理 (3)2.2 铁锂PACK系统的工作原理 (4)2.3 铁锂PACK管理系统保护功能及参数说明 (5)3．面板功能介绍 (9)3.1电池输出端口 (9)3.2 “RST”复位键 (9)3.3 通讯接口 (9)3.4 通信地址设置 (10)3.5 LED指示灯 (11)4．使用环境要求 (12)5．开关电源的参数设置要求 (12)6．日常使用与维护注意事项 (13)6.1 PACK外观 (13)6.2 PACK安装前注意事项 (15)6.3 PACK安装后维护注意事项 (15)7．常见问题分析及解决办法 (16)7.1放电过流保护 (16)7.2电池连接点发热 (16)7.3温度保护 (16)7.4通信故障 (16)7.5 PACK无电压输出 (16)8．包装、运输、存储 (16)8.1包装 (16)8.2运输 ................................................................................................................ (17)8.3存储 ................................................................................................................ (17)1．引言通信后备式铁锂电池系统是上海际芯微电子有限公司研发的高科技产品，铁锂电池PACK系统由铁锂电池单体、电池管理系统（BMS）、外壳和相关部件构成。
高性能的电池管理系统（BMS）具备对电池的过充、过放、过流、短路、温度异常等情况具有保护功能，具备遥测、遥信、遥控等功能，可以与计算机等智能设备进行通信，能够实现远程集中监控，能够实时的监控单体电池的各种工作参数和状态。

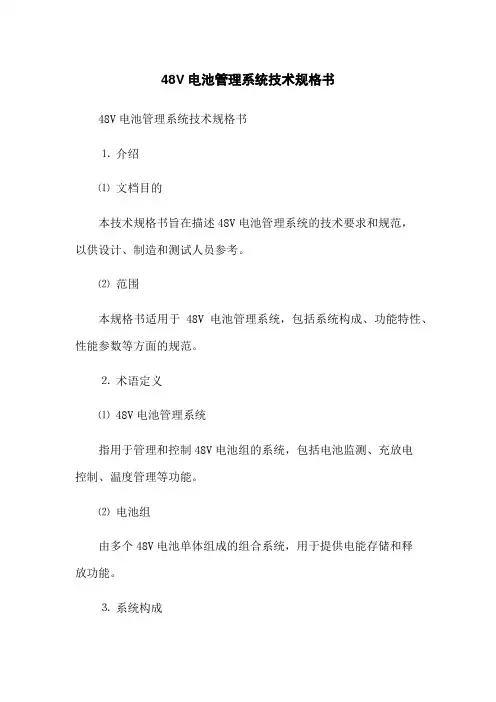

48V电池管理系统技术规格书48V电池管理系统技术规格书⒈介绍⑴文档目的本技术规格书旨在描述48V电池管理系统的技术要求和规范，以供设计、制造和测试人员参考。
⑵范围本规格书适用于48V电池管理系统，包括系统构成、功能特性、性能参数等方面的规范。
⒉术语定义⑴ 48V电池管理系统指用于管理和控制48V电池组的系统，包括电池监测、充放电控制、温度管理等功能。
⑵电池组由多个48V电池单体组成的组合系统，用于提供电能存储和释放功能。
⒊系统构成包括电池电压监测、电流监测、温度监测等功能的模块。
⑵充放电控制模块用于控制电池组的充放电过程，包括电池充电管理和放电保护等功能。
⑶温度管理模块用于监测和控制电池组的温度，防止过热或过冷情况的发生。
⑷通信模块用于与外部系统进行数据交互，包括与能源管理系统、车载系统等的数据通信功能。
⒋功能特性⑴电池监测功能⒋⑴电池电压监测实时监测电池组的电压情况，记录历史数据并提供报警功能。
⒋⑵电流监测实时监测电池组的充放电电流，记录历史数据并提供过流保护功能。
实时监测电池组的温度情况，记录历史数据并提供过温保护功能。
⑵充放电控制功能⒋⑴电池充电管理实现对电池组的智能充电控制，包括恒流充电、恒压充电等功能。
⒋⑵放电保护对电池组进行放电保护，避免过放电过程中电池损坏。
⑶温度管理功能⒋⑴温度监测实时监测电池组的温度情况，保证电池工作在安全温度范围内。
⒋⑵温度控制根据温度变化对电池组进行控制，防止过热或过冷情况的发生。
⑷通信功能⒋⑴数据通信与能源管理系统、车载系统等外部系统进行数据通信，提供实时数据传输功能。
⒋⑵故障诊断通过与外部系统的通信，实现对电池组的故障诊断和报警功能。
⒌性能参数⑴输入电压范围: 40V~60V⑵定额输出容量: 48V，最大电流50A⑶输出电压精度: ±1%⑷整体效率: ≥95%⑸通信接口: CAN总线⑹工作温度范围: -20℃~60℃附件：⒈电池管理系统电路图⒉电池组连接方式图⒊部分原理图和PCB布局图法律名词及注释：⒈电器安全规范: 电池管理系统需符合相关电气安全规范，如IEC 62109等。

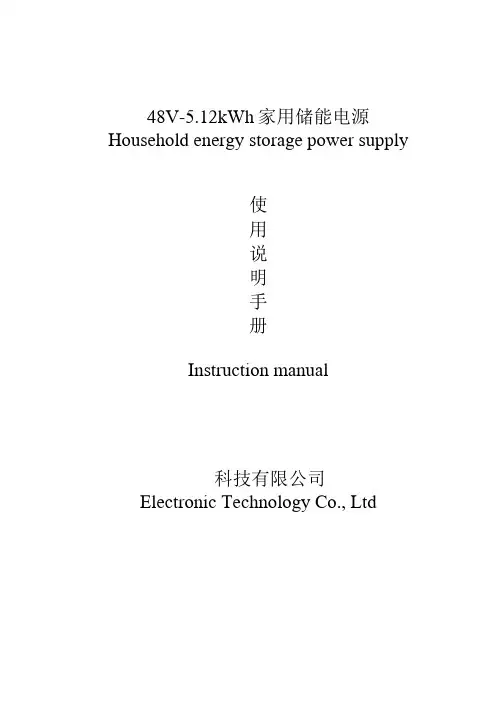

48V-5.12kWh家用储能电源Household energy storage power supply使用说明手册Instruction manual科技有限公司Electronic Technology Co., Ltd尊敬的用户：首先感谢您选用xx家用储能系统电源，xxxx电子科技有限公司是一家从锂动力电池成套产品研发、生产和销售的股份制高新技术企业。
产品主要包括圆柱锂电池组，方形/软包锂电池系统，广泛应用于电动两轮车，三轮车，电动汽车，新能源储能领域以及其他锂电池应用领域，产品远销海外，遍布欧、美、亚等几十个国家和地区。
随着智能化、信息化时代的到来，用电需求大大增加。
为缓解环境污染、能源消耗等方面的压力，全球都在寻找绿色的发电方式。
太阳能，风能等作为一种清洁无污染的新型能源，不仅资源丰富，而且能量巨大，如果得到充分利用的话，不但能节省很多传统能源的使用，更能够保护环境，减少污染物的排放。
在政策扶持和光伏储能降低发电成本的优势下，家庭光伏发电储能系统正逐步步入千家万户。
针对整个家庭光伏储能系统，xx电子提供全套系统的电源解决方案，致力于简化客户设计，增加系统的可靠性。
本电源是基于磷酸铁锂电池，配置定制化电池管理系统（BMS）的新型储能系统。
循环次数高，使用年限长，能适用每天充放电的应用场景。
基于家庭储能电池的应用需求，产品在兼容性、能量密度、功率密度、安全性、可操作性及产品外观都进行了独特的设计和创新，可以为用户带来最佳的储能应用体验。
我们注重科学管理、技术创新、以人为本、专一专注的现代化企业理念。
坚持诚信第一，质量第一，顾客至上，致力合作双赢的目标。
从使用我们产品开始，我们就已经成为朋友，很高兴为您提供一系列储能电源产品，希望它在未来的时光为你提供可靠，安全的服务，保证您的设备安全运作。
为了您的安全和更好的使用该系列电源：请您在安装使用前务必仔细阅读此使用手册！如果您对本手册的内容有疑问或不明确之处,请您在使用产品前与我们联系。
SICHUAN JIANXING LITHIUM-ION BATTERY CO.,LTD.48V80AhLTO 系列电源系统规格书Version 1.0版本历史1、适用范围本产品规格书仅适用于四川剑兴锂电池有限公司所生产的48V80AhLTO系列电源系统产品规格说明。
2、产品规格2.1 产品型号：JXL22S4P202.2 产品特征：钛酸锂体系电池，高安全，大倍率，长寿命。
3、电池技术指标*警告：四川剑兴有限公司强烈建议客户将电池处于50%左右的荷电状态。
每隔三个月对电池进行一次充放电维护。
正确的存放和维护，延长电池的使用寿命。
4、外观及尺寸（单位 mm）4.1外观4.1.1电池框不得有变形及裂纹，表面喷塑、平整、干燥、无外伤、无污物等；4.1.2风扇完整无破损、无裂痕；4.1.3线束整齐不凌乱，接线口无导线暴露；4.1.4标签粘贴牢固不易脱落，位置醒目，产品编号需符合《电源模块批次管理办法》；图 1 PACK模块示意图5、电源管理系统(待定)6、性能指标及测试方法6.1标准测试方法6.1.1 标准测试环境：除非有特殊说明，否则所有测试均在环境温度：25±5℃；相对湿度：55±20%RH；大气压力：85kPa～105kPa等条件下进行；6.1.2 标准充电：以80A电流恒流充电，当任一单体电压≥2. 5V时，降低充电电流为40A；之后，当任一单体电压≥2.6V时，降低充电电流为24A；之后，当任一单体电压≥2.65V时，降低充电电流为4A，充电至任一单体电压≥2.7V时（或蓄电池组系统总电压达到59.4V），停止充电，充电完成；6.1.3 标准放电：将充满电的电池以 1C（80A电流）恒流放电，当任一单体电压≤1.5V（或蓄电池组系统总电压≤33V），停止放电。
6.3 安全性能（测试对象为组成电源系统的 JX12I2220单包电芯）8、出厂状态除非有特殊要求，否则电源系统以约 50%SOC状态出厂（可以采用将充满电的电源系统以80A恒流放电 30min截止）。

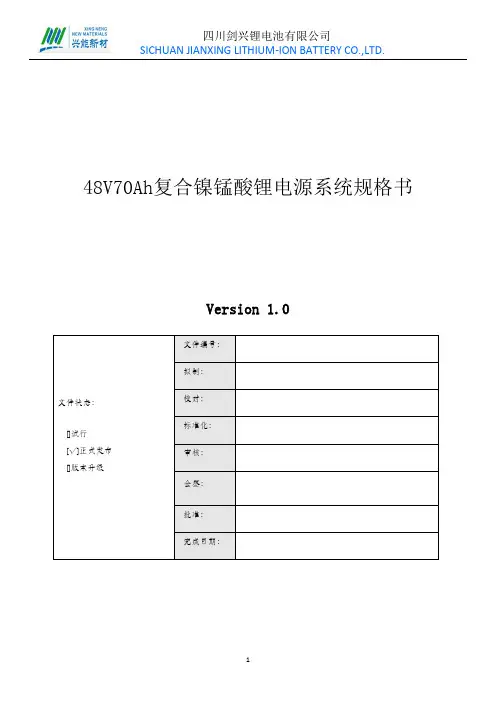

SICHUAN JIANXING LITHIUM-ION BATTERY CO.,LTD.48V70Ah 复合镍锰酸锂电源系统规格书Version 1.0SICHUAN JIANXING LITHIUM-ION BATTERY CO.,LTD.版本历史1、适用范围本产品规格书仅适用于四川剑兴锂电池有限公司所生产的48V70Ah复合镍锰酸锂系列电源系统产品规格说明。
2、产品规格2.1 产品型号：JXL12S2P352.2 产品特征：复合镍锰酸锂体系电池，高安全，大倍率，长寿命。
3、电池技术指标*警告：四川剑兴有限公司强烈建议客户将电池处于50%左右的荷电状态。
每隔三个月对电池进行一次充放电维护。
正确的存放和维护，延长电池的使用寿命。
4、外观及尺寸（单位 mm）4.1外观4.1.1电池框不得有变形及裂纹，表面喷塑、平整、干燥、无外伤、无污物等；4.1.2风扇完整无破损、无裂痕；4.1.3线束整齐不凌乱，接线口无导线暴露；4.1.4标签粘贴牢固不易脱落，位置醒目，产品编号需符合《电源模块批次管理办法》；图 1 PACK模块示意图5、电源管理系统(待定)6、性能指标及测试方法6.1标准测试方法6.1.1 标准测试环境：除非有特殊说明，否则所有测试均在环境温度：25±5℃；相对湿度：55±20%RH；大气压力：85kPa～105kPa等条件下进行；6.1.2 标准充电：以70A电流恒流充电，当任一单体电压≥4.05V时，降低充电电流为35A；之后，当任一单体电压≥4.1V时，降低充电电流为21A；之后，当任一单体电压≥4.15V时，降低充电电流为3.5A，充电至任一单体电压≥4.2V时（或蓄电池组系统总电压达到54.6V），停止充电，充电完成；6.1.3 标准放电：将充满电的电池以 1C（70A电流）恒流放电，当任一单体电压≤3.0V（或蓄电池组系统总电压≤39V），停止放电。
6.2 电性能6.3 安全性能（测试对象为组成电源系统的 JX12I3735单包电芯）8、出厂状态除非有特殊要求，否则电源系统以约 50%SOC状态出厂（可以采用将充满电的电源系统以70A恒流放电 30min截止）。

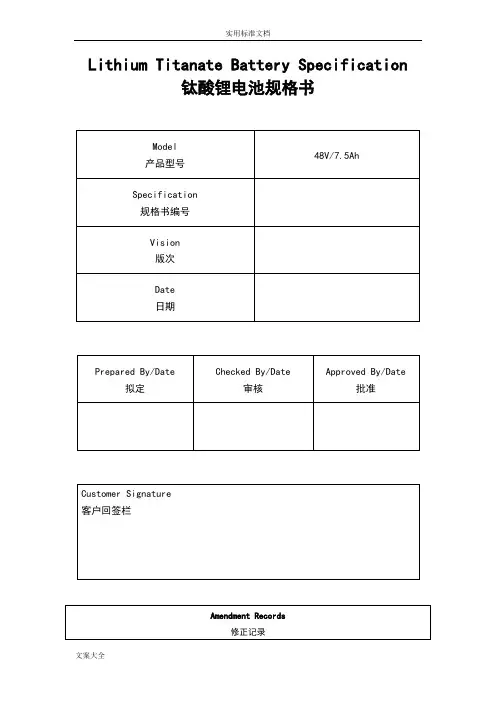

Lithium Titanate Battery Specification钛酸锂电池规格书1．Scope使用范围This specification describes the basic performance, technical requirement, testing method, warning and caution of lithium titanate battery pack. The specification only applies to the battery packs made by Better Energy Saving Technology Co., Ltd.本标准规定了钛酸锂电池组的基本性能、技术要求测试方法及注意事项。
本标准只适用于天津普兰能源科技有限公司所生产的钛酸锂电池组。
2．Product Model产品型号IFR18650-20S5P（18650-1500mAh）3. Product Specification产品技术规格4．Battery Performance Test Criterion 电池性能测试规范4.1 Appearance 外观There shall be no such defects such as scratch, flaw, crack, rust and leakage, which may adversely affect commercial value of battery.电池外观应没有划痕、破裂、污迹、生锈、漏液等影响市场的缺陷存在。
4.2 Measurement Apparatus测量仪器(1)Dimension Measuring Instrument尺寸测量器具The dimension measurement shall be implemented by instruments with equal or more precision scale of 0.1mm.尺寸测量器具的精度等级应不小于0.1mm。

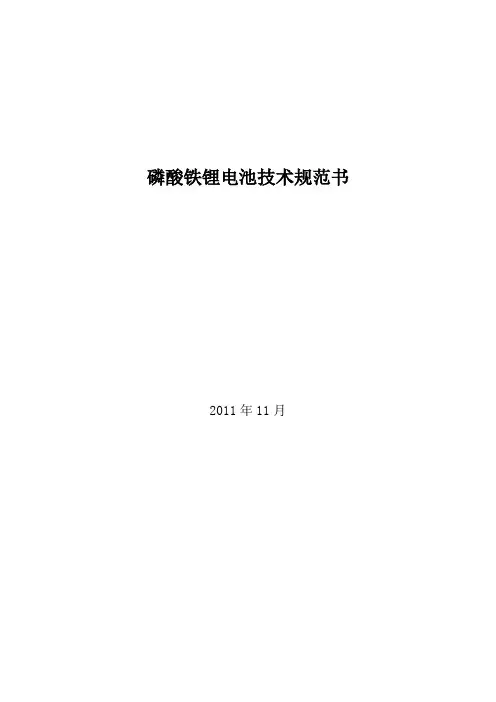

磷酸铁锂电池技术规范书2011年11月一、概述磷酸铁锂电池（以下简称铁锂电池）作为一种新型的后备电源解决方案，已逐步应用于通信领域。
目前，通信领域所使用的铁锂电池基本为48V系列，应用场景多见于室内分布式基站、室内微蜂窝基站、应急通信车、无法解决承重的租用站等，视地区的最低气温条件以及室外机柜的保温条件，也可应用于室外一体化基站，具有延长设备寿命、节约维护成本，减少空间占用、减少停电掉站等优点。
二、产品技术指标铁锂电池应满足IEC61000-4-3等级 B的要求，具体指标如下：2.1 工作条件要求（1）环境温度：-20～+60℃；（2）贮存温度：-40～+80℃；（3）相对湿度：5%～95%RH；（4）海拔：不超过2000m；2.2 配置及安装要求（1）配置：可满足六组或更多电池模块并联；（2）安装：可插入标准机柜安装、架式安装、挂墙安装。
2.3 容量标定及放电时间要求请说明产品额定容量的具体定义，如48V50AH表示工作电压48V，额定容量为50AH。
放电时间=额定容量/直流负载电流数（其中额定容量的大小取决于铁锂电池的环境温度）。
2.4 充电性能指标（1）铁锂电池系统在使用前应进行补充充电，在环境温度25℃±2℃的条件下，以0.3C3的电流充电，当铁锂电池电压达到充电限制电压56.4V时，或者充电电流小于或等于0.01C3时，停止充电。
说明：0.3C3，即0.3倍的C3对应的放电电流，例如50AH 的蓄电池，0.3C3为5A。
（2）出厂的铁锂电池系统开路电压应大于49（V），最高值应不超过56.4Ｖ，请具体说明电池单体数量和性能参数。
2.5 温度特性指标应满足以下温度条件下的放电容量工作环境温度为-20℃以下时，电池保护，容量为零；工作环境温度为-10℃时的容量，应不低于该电池实际容量（25℃时的额定容量）的80%；工作环境温度为+25℃时的容量，应按照电池100%的额定容量进行放电；工作环境温度为60℃时的容量应不低于该电池实际容量（25℃时的额定容量）的95%。
