兆欧表使用方法

兆欧表使用方法兆欧表是一种用于测量电阻值的仪器，广泛应用于电力、通信、电子、电工等领域。

它是一种非常重要的测试工具，正确的使用方法能够确保测试结果的准确性，提高工作效率。

下面将介绍兆欧表的使用方法。

1. 准备工作。

在使用兆欧表之前，首先需要对仪器进行一些准备工作。

插入正确的电池或接入外部电源，确保仪器的电源正常。

检查测试引线是否良好，没有损坏或破损。

确认测试环境没有明显的电磁干扰和温度变化，以免影响测试结果的准确性。

2. 连接测试电路。

将兆欧表的测试引线分别连接到待测电阻的两端，确保连接牢固。

在连接测试电路时，要注意避免引线短路或接触到其他金属物体，以免影响测试结果。

如果测试电路中存在电压，需要先将其放电后再进行测试，以确保安全。

3. 选择测量范围。

根据待测电阻的阻值范围，选择合适的测量范围。

一般来说，选择的测量范围应该略大于待测电阻的阻值，以确保测试结果的准确性。

如果选择的测量范围过小，可能导致仪器显示“超量程”或无法正常测量。

4. 进行测量。

当准备工作完成并连接测试电路后，可以开始进行测量。

打开兆欧表的电源，并等待仪器稳定后进行读数。

在读数时，要注意排除外界干扰，确保测试结果准确可靠。

如果需要连续测量多个电阻值，要及时更换测量范围，以保证测试的准确性。

5. 结束测量。

在完成测量后，首先要关闭兆欧表的电源，拔出测试引线，并进行仪器的清洁和保养。

将仪器放置在干燥通风的环境中，避免受潮或受损。

定期对仪器进行校准和维护，以确保测试结果的准确性和仪器的可靠性。

总结。

兆欧表是一种非常重要的测试仪器，正确的使用方法能够确保测试结果的准确性，提高工作效率。

在使用兆欧表时，要进行充分的准备工作，连接测试电路，选择合适的测量范围，进行准确可靠的测量，结束后进行仪器的清洁和保养。

只有严格按照正确的使用方法操作，才能保证兆欧表的测试结果准确可靠，为工作的顺利进行提供保障。

希望以上内容能够帮助您正确、高效地使用兆欧表，提高工作效率，保障测试结果的准确性。

兆欧表的使用方法步骤
兆欧表是一种用于检测电气绝缘性能的仪器。

它的使用方法步骤如下：
1. 准备工作：将兆欧表放在平整的位置上，并连接测试电缆。

2. 选择测试模式：兆欧表可以选择DCV或ACV模式进行测试。

3. 设定测试电压：根据测试需要，设定测试电压。

通常情况下，测试电压应为待测试物品的额定电压的两倍，以保证测试准确性和安全性。

4. 连接测试电缆：将测试电缆连接到待测试物品的两端。

注意，测试电缆应与待测试物品的接线端子连接牢固。

5. 开始测试：按下测试按钮，兆欧表开始进行测试。

测试过程中，兆欧表会显示测试电压、测试值、测试时间等信息。

6. 结束测试：测试完成后，按下停止按钮，兆欧表停止测试，并显示测试结果。

除了上述基本步骤外，使用兆欧表还需要注意以下几点：
1. 测试前应检查待测试物品是否漏电或带电。

2. 测试时应保持测试电缆与待测试物品之间的接触良好，以避免测
试误差。

3. 测试后应及时关闭兆欧表电源，并拆下测试电缆。

总之，正确使用兆欧表可以帮助我们检测出电气绝缘性能存在的问题，从而保障电气设备的安全运行。

兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。

最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。

一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。

常见的有0—500 MQ, 0—2 500 M Q等。

兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项：1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。

见下表：例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104血以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。

220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。

实际测量时，一般可按上表所举实例选用。

1.2电阻量程范围的选择。

兆欧表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选择兆欧表时应使被测设备的绝缘电阻值在准确测量区域之内，从而减少测量误差。

2 •使用前的检查。

兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

在用兆欧表测量之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工作姿态。

即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观察指针是否指在“咐置；然后再将“ L” “ E”路，缓慢摇动手把观察指针是否在“ O位置。

如不符合要求应对其检修后再使用。

2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

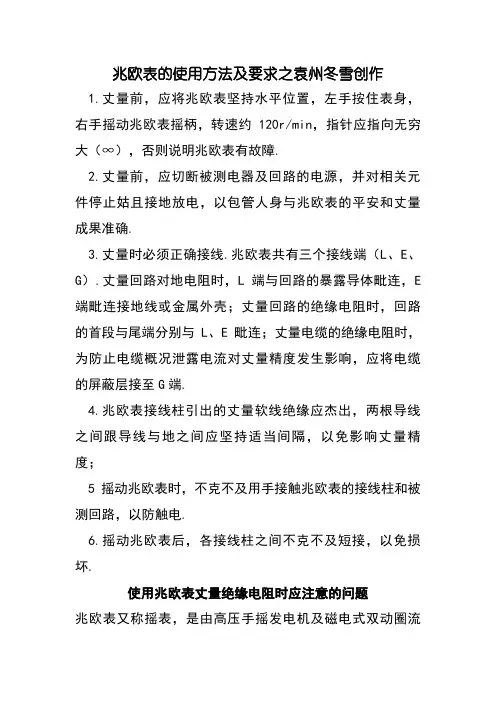

兆欧表的使用方法及要求之袁州冬雪创作1.丈量前，应将兆欧表坚持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障.2.丈量前，应切断被测电器及回路的电源，并对相关元件停止姑且接地放电，以包管人身与兆欧表的平安和丈量成果准确.3.丈量时必须正确接线.兆欧表共有三个接线端（L、E、G）.丈量回路对地电阻时，L端与回路的暴露导体毗连，E 端毗连接地线或金属外壳；丈量回路的绝缘电阻时，回路的首段与尾端分别与L、E毗连；丈量电缆的绝缘电阻时，为防止电缆概况泄露电流对丈量精度发生影响，应将电缆的屏蔽层接至G端.4.兆欧表接线柱引出的丈量软线绝缘应杰出，两根导线之间跟导线与地之间应坚持适当间隔，以免影响丈量精度；5摇动兆欧表时，不克不及用手接触兆欧表的接线柱和被测回路，以防触电.6.摇动兆欧表后，各接线柱之间不克不及短接，以免损坏.使用兆欧表丈量绝缘电阻时应注意的问题兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确，噪音小，摇动轻，且装有防止丈量电路泄露电流的屏障装置和独立的接线柱.1.丈量前应正确选用表计的规范，使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V及以下的电气设备一般选用500~1000V的兆欧表，500V以上的电气设备选用2500V兆欧表，高压设备选用2500~5000V兆欧表.2.使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时，先驱动兆欧表，其指针可以上升到“∞”处，然后再将两个接线端扭短路，渐渐摇动兆欧表，指针应指向“0”处，符合上述情况说是兆欧表是好的，否则不克不及使用.3.使用时必须水平放置，且远离外磁场4.接线柱与被试品之间的两根导线不克不及绞线，应分开单独毗连，以防止绞线绝缘不良而影响读数.120r/min转速，待调速器发生滑动后，即为稳定的读数，一般应取1min后的稳定值，如发现指针指零时不允许持续摇动，以防线圈损坏.6.在雷电和邻近有带高压导体的设备时，制止使用仪表停止丈量，吸有在设备不带电，而又不成能受到其他感应电而带电时，才干停止.7.在停止丈量前后对被试品一定要停止充分放电，以包管设备及人身平安.8.丈量电容性电气设备的绝缘电阻时，应在取得稳定值读数后，先取下丈量线，再停止转动手柄.测完后当即对被测设备接地放电.9.防止激烈长期震动，使表头轴尖、宝石受损而影响刻度指标10.仪表在不使用时应放在固定的地方，环境温度不宜太热或太冷，切勿放在湿润或污秽的地面上，应防止置含腐蚀作用的空气附近.针对遥测10KV变压器的绝缘值，使用ZC系列携带型兆欧表，有的存在三个误区误区一：兆欧表的额定电压和被测电气设备的电压不相适应.即测试变压器高压和低压线圈应使用分歧的兆欧表：对0.4KV侧线圈的绝缘施加交流2KV作为耐压试验电压，在60s内无击穿、闪络等异常情形，而10KV则是施加交流42KV作为耐压试验电压.所以丈量高压对低压、高压对地及铁芯对地的绝缘电阻值应使用2500KV，量程为2500MΩ以上的兆欧表.0.4KV侧的低压对地只能使用500V或1000V的兆欧表，若用500V及1000V的兆欧表丈量额定电压高于500V和1000V的高压侧，丈量成果有误差.若用额定电压太高的兆欧表丈量低压侧的绝缘电阻值，则能够破坏绝缘.误区二：没有采纳两个人配合操纵的丈量方法.“读取上述数值后，应在手柄转动不断止的情况下断开被试品，然后才干停止摇转，以防止由于试品电容积聚的电荷反馈放电而损坏兆欧表.”这是一般使用说明书或教材中罕见的使用方法先容，但相当多的测试人员，接线之后就摇测，所以有很多兆欧表元件遭损坏、或使用一两次后就造成兆欧表的报废及返修.我们使用兆欧表时采纳两人配合的操纵方法丈量，接好测试线之后，一人负责转动兆欧表手柄和读数，另外一人手拿测试端对准试品听从转动兆欧表手柄操纵者的饬令：“搭接试品、拉开、放电”的口令.误区三：使用一般花线、胶织线代替兆欧表专用线，这是极为不规范的做法.因为一般花线、胶织线的绝缘值远远低于专用试验线.专用试验线不会因手拿端头搭接试品而影响绝缘值，相反一般花线、胶织线在摇测时还能够击伤操纵者.同时要妥善保管专用试验线，包含ZC48型电子兆欧表的专用电源线和试验探针.。
