第一篇配电箱装配作业指导书1 总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。

2 设备和工具2.1 设备：弯排机、50kV A试验变压器、平衡电桥、搪锡炉、台钻等。

2.2 工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。

3 装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。

3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。

3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。

检验方法：手执门锁轻轻推拉，移动量不超过2mm。

3.1.3 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000mm为1mm，大于1000mm为1.5mm，门与门框之间缝隙均匀差小于1000㎜为2mm，大于1000mm为2.5mm。

3.1.4 壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。

3.1.5 壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。

3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。

3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。

3.2.2 器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==配电柜作业指导书篇一：配电箱、开关箱安装作业指导书1．工程概况及工程量 1.1工程概况1.2工作量2．编制依据（以下文件必须能够找到，否则不要写入）3．作业前必须具备的条件和应做的准备4．参加作业人员的资格和要求5．所需工器具和仪表的规格和精确度 6．作业的程序、方法和内容 6．1安装前的检查6.1.1配电箱、开关箱必须一闸一控，严禁用同一个开关控制2台及2台以上用电设备（包含插座）。

6.1.2配电箱、开关箱在安装前必须对内部进行全面的检查，配电箱、开关箱内的各种合格证应齐全，外观完好，与支架连接牢固、无晃动，检查电源箱的各层门打开是否灵活方便，门锁都能正常开启，活动门地线齐全。

6.1.3配电箱、开关箱内的标示齐全，主要包括：电源箱系统图、使用说明、联系人员姓名、联系电话、各开关与插座对应标志齐全、漏保测试合格证、电源箱名称及编号等。

6.1.4检查内部各连接螺栓牢固、无松动，螺栓紧固力距按下表6.1.5检查各开关上下口连接紧固无松动现象，各连接导线均采用铜导线且符合设计要求，导线相色正确，电源线由左至右排列为A、B、C相。

裸露的带电部分与地的最小距离为20mm。

(A:黄、B:绿、C：红、N：淡蓝色)6.1.6配电箱、开关箱内零线、地线齐全，零线不应小于相线的1/2，地线采用黄绿线且不得小于2.5mm.。

6.1.7配电箱、开关箱内的配线绝缘应良好，排列整齐，绑扎成束并固定牢固。

导线剥头不得过长，压接应牢固。

盘面操作部位不得带电体明露。

6.1.8开关箱内的漏电保护器的额定动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。

各开关箱中的漏电保护器只可直接控制照明和容量不大于3kW的动力回路，但不应频繁操作。

6.1.9用500V摇表对开关箱内的各个回路进行绝缘测试，应大于0.5兆欧并做好记录。

照明配电箱安装作业指导书1. 引言本指导书旨在提供照明配电箱的安装作业指导，确保安装过程符合相关安全规范和操作要求。

在进行照明配电箱的安装前，请仔细阅读本指导书并按照指导进行操作，以确保安全和正常的运行。

2. 准备工作在进行照明配电箱的安装前，需要进行以下准备工作：2.1 工具准备•扳手•螺丝刀•绝缘胶带•电线切割钳•钳子2.2 材料准备•照明配电箱•电线•接线端子•护套管3. 安装步骤根据以下步骤进行照明配电箱的安装：3.1 验收在开始安装前，先仔细检查所使用的材料和工具是否齐全，并确保照明配电箱的质量符合要求。

3.2 系统停电在进行安装前，确保相关电源已经关闭，并使用电压表确认系统已经停电。

3.3 照明配电箱位置选择根据实际需要和设备要求，在合适位置选择照明配电箱的安装位置。

确保位置接近需要供电的区域，并且能够方便进行维护和检修。

3.4 安装照明配电箱将照明配电箱固定在选择好的位置上，在固定时注意梁、柱等结构物的位置，确保安装牢固。

3.5 接线根据设备电气图纸的要求，进行接线工作。

首先，使用电线切割钳将电线根据需要的长度剪断，然后使用钳子依次将电线的两端剥开一段绝缘层。

根据电气图纸的要求，将剥开的电线分别连接到照明配电箱的接线端子上。

3.6 添加护套管在将电线连接到照明配电箱的接线端子后，使用绝缘胶带将接线端子进行绝缘处理。

然后，将电线与接线端子部分一起放入护套管中，确保电线的绝缘和保护。

3.7 安装完毕确认所有接线无误后，将配电箱的盖子盖好，并确保盖子完全密封。

然后，打开系统电源，测试照明配电箱的运行情况，确保正常运行。

4. 安全注意事项在进行照明配电箱安装作业时，请注意以下安全事项：•请在停电的情况下进行安装和维护操作。

•请确保按照正确的电气图纸进行接线操作，避免错误连接。

•请使用绝缘工具和材料，确保安全接地和绝缘。

•在安装过程中，请注意自身安全，避免触电等事故。

•如遇到不明问题，请及时向专业人员咨询。

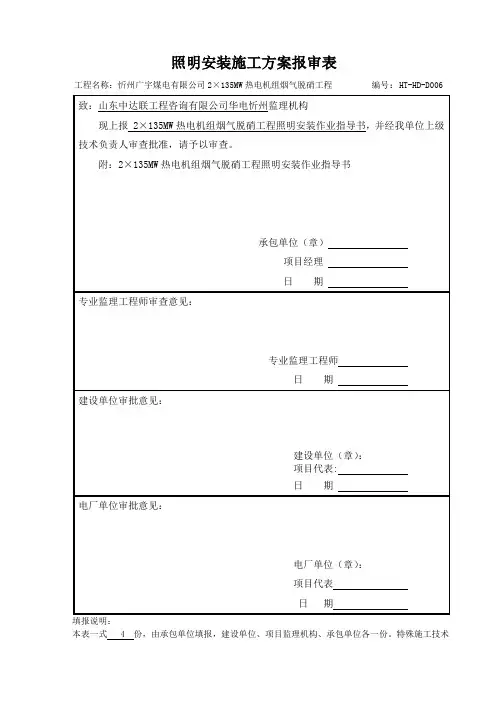

照明安装施工方案报审表工程名称：忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程编号：HT-HD-D006填报说明：本表一式 4 份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。

特殊施工技术方案由承包单位总工程师批准，并附验算结果。

照明安装施工方案报审表工程名称：忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程编号：HT-HD-D006填报说明：本表一式 3 份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。

特殊施工技术方案由承包单位总工程师批准，并附验算结果。

忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程2×135MW热电机组烟气脱硝照明安装作业指导书编制：曹志海审核：郝朝忠批准：汤益洪江苏天力建设有限公司2012年05月23日目录1.编制依据2.适用范围3.工程概况及主要工程量4.作业人员资格及要求5.作业所需机械、工器具6.施工准备7.作业程序8.作业方法、工艺要求及质量标准9.职业安全卫生和文明施工、环境管理措施及注意事项10、用电强制性条文11、施工技术记录12、危险点及控制措施13、环境因素辨识评价及控制措施1、适用范围本作业指导书适用于忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程照明系统安装。
