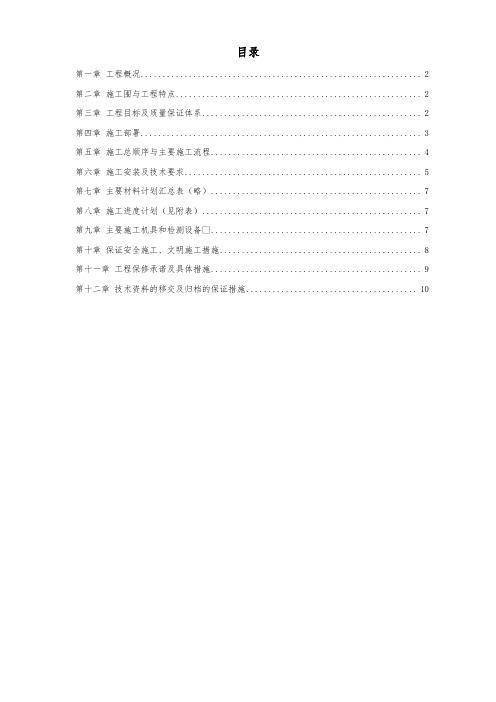

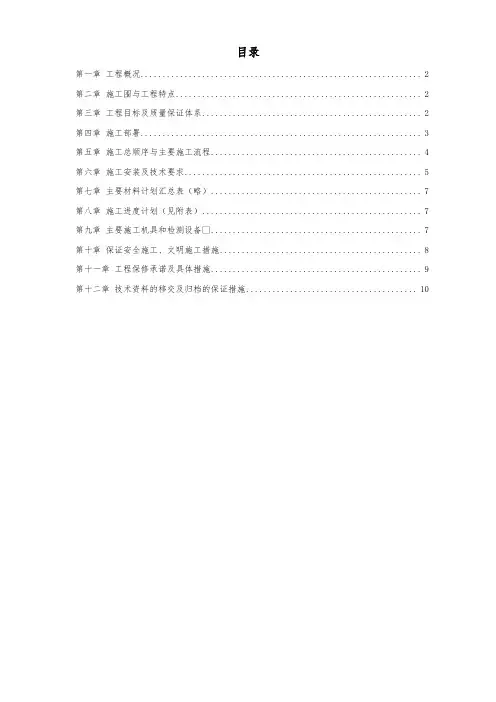

目录第一章工程概况 (2)第二章施工围与工程特点 (2)第三章工程目标及质量保证体系 (2)第四章施工部署 (3)第五章施工总顺序与主要施工流程 (4)第六章施工安装及技术要求 (5)第七章主要材料计划汇总表（略） (7)第八章施工进度计划（见附表） (7)第九章主要施工机具和检测设备• (7)第十章保证安全施工、文明施工措施 (8)第十一章工程保修承诺及具体措施 (9)第十二章技术资料的移交及归档的保证措施 (10)工程概况本工程是市**区220 千伏**变电站电气照明安装工程，工程位于市**大道以西、**涌以北，框架结构，楼高五层，建筑高度为28.70 米，总建筑面积约为5522 平方米。
设计单位：**电力设计研究院监理单位：**电力工程监理有限公司施工围与工程特点㈠、根据设计施工图纸及承包合同要求，承装的围为:1、电气照明工程；2、通风空调配电工程；3、动力配电线路工程。
㈡、工程特点：1、本工程电气工程按设计要求，除户外电源线路采用镀锌钢管敷设外，其它室动力、照明及通风空调配电等电源线路均采PVC 难燃线槽敷设。
••• 2、由于本工程楼层较高，施工作业时要注施工安全。
㈢、施工过程中要科学地运用计划、组织、指挥、控制和监督的职能，力争达到工期短、质量好、成本低, 安全文明生产,促使本工程符合“全优”标准要求,充分发挥工程投资效益和社会效益。
工程目标及质量保证体系（一）、工程施工目标1、工期目标：总工期为98 天，以土建基础开工之日起，电气安装工程则组织工人进场配合土建做好管线的预留、预埋工作，在整个施工进程中必须与土建及装修施工队伍密切配合，以确保能按合同工期完工。
2、质量目标：严格按照有关施工及验收规、技术标准精心组织施工，确保达到优良工程验收标准。
3、安全目标：落实各项安全措施，确保安全生产，消灭重大伤亡事故，减少轻伤事故，轻伤频率1‰以下。
4、文明目标：确保达到文明施工工地标准。
(二)、施工质量保证措施1、施工质量符合规要求,严格按照我司质量方针要求,精心组织施工；2、严格按公司制定的工程质量管理制度实行自检、互检和复检的方法, 具有实测数据和签证手续。
220kV变电站施工组织设计1. 引言本文档旨在为220kV变电站施工组织设计提供指导和参考。
施工组织设计是变电站建设过程中的关键环节，通过科学合理的安排和组合施工资源，确保施工过程高效、安全、质量可控。
2. 施工组织设计原则- 安全第一：保证施工作业过程中的安全，确保人员、设备和环境的安全；- 高效可控：合理安排施工进度和作业流程，确保施工效率和质量；- 经济合理：通过优化资源配置和作业方式，降低成本并提高效益；- 环保可持续：合理利用资源，减少对环境的影响，提倡绿色施工。
3. 施工组织设计内容3.1 施工进度计划根据项目需求和工期要求，编制详细的施工进度计划，明确各施工阶段的工作内容、时间节点和关键任务，合理安排工期。
3.2 施工队伍组织根据施工作业的特点和要求，合理组织和调配施工队伍，包括人员构成、职责分工、协同配合等，确保施工过程顺利进行。
3.3 施工资源配置根据施工工序和作业需要，合理配置施工资源，包括人力、机械设备、材料等，确保所需资源的充足和合理利用。
3.4 施工安全措施制定全面有效的施工安全管理制度和措施，包括安全生产责任制、安全教育培训、防护设施设置等，确保施工作业过程中的安全。
3.5 质量控制措施建立健全的施工质量管理体系，包括施工工艺控制、质量检查和验收、质量记录管理等，确保施工质量符合规范要求。
4. 结论施工组织设计是220kV变电站建设过程中不可或缺的重要环节，通过科学合理的组织和安排，可以提高施工效率和质量，降低施工风险和成本。
本文档提供了基本的施工组织设计内容，可作为参考和指导，帮助实现项目顺利进行。
220KV变电站供配电工程施工组织设计方案1. 前言本文档旨在为220KV变电站供配电工程的施工组织设计方案提供参考和指导。
2. 工程概述本工程项目为新建220KV变电站供配电工程，主要包括变电站厂房建设、设备安装、电缆敷设、通信及控制系统建设等。
3. 施工组织设计3.1 组织架构本工程项目设总承包单位、电力工程监理单位、施工单位，建立工程项目经理办公室及项目现场管理机构。
施工单位按照工程施工管理制度进行日常管理，主要职责为质量控制、进度管理、安全管理和工程财务管理等。
3.2 施工流程本工程项目施工流程包括：- 资料准备：施工单位根据工程计划和设计文件编制施工方案、质量控制手册、安全控制手册、进度计划等施工管理文件。
- 现场准备：施工单位完成项目工程管理机构建设、场地平整、安全防护措施落实等现场准备工作。
- 厂房建设：根据设计文件要求完成厂房建设，包括预制构件的安装、砌体结构的施工、屋面及外墙的建设等。
- 装备安装：根据设计文件要求安装变压器、开关设备及其它设备。
- 电缆敷设：敷设220KV、110KV、35KV、10KV电缆线路。
- 通信及控制系统建设：根据设计要求建设通信和控制系统。
- 联合调试：根据设备安装、线路铺设及控制系统建设的进度先后完成联合调试，确保各设备互相配合，工作正常。
- 投运：按照规程实施电力设备的投运工作，完成试运行、可靠性试验、验收等。
4. 安全管理施工单位应建立健全安全管理体系，制定安全管理制度和方案，明确施工人员安全责任制，加强现场安全检查和监督，严格落实现场施工安全措施。
5. 质量管理施工单位应严格按照施工方案和《电力工程施工及验收质量管理规定》要求，组织实施质量控制和质量保证措施，确保工程质量符合规定标准。
6. 进度管理施工单位应按照工程进度计划，明确施工目标和各项工作任务，科学分配工程量、合理安排工期，做好施工进度控制和调度工作，确保工期安全顺利。
7. 财务管理施工单位应做好工程财务管理工作，制定合理的施工费用估算，加强工程造价和资金管理，确保施工资金使用合理、经济。
宜春****220kV 变电站工程投标文件 施工组织设计纲要第第一一章章 工工程程概概况况及及特特点点1.1 工程概况1.1.1 工程简述南广220kV 变电站位于抚州市西北面约10km ，抚北镇西北面约5km 处一块荒地上（局部菜地），隶属抚北镇裴家桥村辖内，目前属抚北工业园区规划范围内。
站址的自然地势较高，标高为39～49米（1985年国家高程），考虑土方就地平衡,场地设计标高约46.65米。
进站道路可直接和站址西面的公路相连接，新建进站道路长度约24米。
需要修复乡间5米宽土路（碎石面层）约95米（不考虑征地）。
站址处无明显军事设施。
站址处无其它不良地质作用。
站区雨水排水考虑排入南面的低洼沟渠。
抚州变扩南广220kV 变间隔工程位于崇仁县城（**镇）南面约2公里处，**镇**村，由崇仁县城去往**公路的南侧，交通方便。
站址为荒山坡地,地面坡度比较平缓,南北长东西短，地势开阔。
站址地面高程约为60.0m -69.0m 。
站址的百年一遇最高洪水位为53.1m(黄海高程,下同)。
站址地势较周围高，无内涝。
进站道路由站址西侧的在建公路上引接，长度为78.80米。
站址四周较开阔，站址附近无污染源，变电站运行和生活环境良好。
站址处不压重要矿产资源，无文物，工程地质条件良好。
站址范围内未见明显的军事设施。
工程名称：抚州南广220kV 变电站工程含抚州变扩南广间隔、南广扩南丰、西域电铁工程建设地点：抚州市要求工期：本工程开工日期2011年01月，要求在2011年12月竣工 。
质量标准：满足国家施工验收规范和质量评定规程优良级标准的要求，确保工程移交零缺陷、达标投产，按国家电网公司标准化优质工程建设，争创国家优质工程。
承包方式：包工包料、包工期、包安全、包工程质量，负责联系电网主管部门验收送电工作。
建设单位：设计单位：1.1.2 本工程建设规模远景：主变容量3×150MVA；220kV出线8回，110kV出线12回，10kV出线27回。

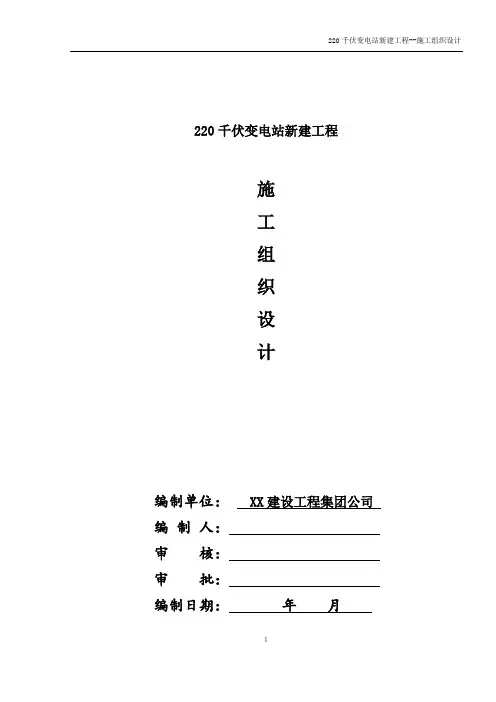

220千伏变电站新建工程施工组织设计编制单位： XX建设工程集团公司编制人：审核：审批：编制日期：年月目录第一章工程概况和特点_________________________________________ 1 1.1工程简述 _____________________________________________________________ 1 1.2工程性质及特点________________________________________________________ 1 1.3工程规模 _____________________________________________________________ 2 1.4工期要求 _____________________________________________________________ 3 1.5工程涉及的主要单位____________________________________________________ 3 1.6电气施工依据及内容____________________________________________________ 3第二章施工现场组织机构________________________________________ 4 2.1施工现场组织机构______________________________________________________ 4 2.2施工现场组织原则______________________________________________________ 4 2.3项目管理机构人员及部门职责____________________________________________ 4第三章施工现场平面布置________________________________________ 6 3.1施工现场平面布置______________________________________________________ 6 3.2施工现场临时用电、临时用水总体布置____________________________________ 6 3.3施工现场消防总体布置__________________________________________________ 7第四章施工方案________________________________________________ 8 4.1施工技术和资料准备____________________________________________________ 8 4.2主要材料准备__________________________________________________________ 8 4.3施工机具准备__________________________________________________________ 8 4.4施工力量配置 _________________________________________________________ 9 4.5施工工序总体安排______________________________________________________ 9 4.6主要工序和特殊工序的施工方法__________________________________________ 94.6.1 场平回填 ________________________________________________________ 104.6.2 挡土墙 __________________________________________________________ 104.6.3 构架基础 ________________________________________________________ 104.6.4 构架吊装 ________________________________________________________ 104.7工程成本的控制措施___________________________________________________ 10第五章工程施工进度计划_______________________________________ 115.1工期规划 ____________________________________________________________ 11 5.2施工进度一级网络计划_________________________________________________ 11 5.3工程综合进度保证措施________________________________________________ 115.3.1 本工程进度计划风险因素分析______________________________________ 115.3.2 保证工期的组织措施______________________________________________ 135.3.3 保证工期的管理措施_______________________________________________ 145.3.4 保证工期的施工、技术措施________________________________________ 145.3.5 保证工期的经济措施______________________________________________ 14 5.4主要施工设备及材料供应计划___________________________________________ 14 5.5设计图纸交付计划____________________________________________________ 15第六章质量管理目标、保证体系及技术组织措施 ___________________ 166.1质量目标、管理组织机构及职责_________________________________________ 166.1．1 质量目标 _______________________________________________________ 166.1.2管理组织机构_____________________________________________________ 176.1.3 职责 ____________________________________________________________ 17 6.2质量管理措施_________________________________________________________ 18 6.3质量体系及管理方针___________________________________________________ 21 6.4质量管理及检验标准___________________________________________________ 22 6.5质量保证技术措施_____________________________________________________ 24第七章安全管理_______________________________________________ 247.1安全目标承诺________________________________________________________ 24 7.2安全管理组织机构____________________________________________________ 24 7.3安全管理主要职责_____________________________________________________ 25 7.4安全管理制度及方法__________________________________________________ 28 7.5安全组织技术措施____________________________________________________ 29 7.6重要施工方案及特殊施工工序的安全过程控制____________________________ 29第八章环境保护及安全文明施工_________________________________ 30 8.1文明施工和环境保护目标_____________________________________________ 30 8.2环境因素分析及控制措施_____________________________________________ 30 8.3施工管理及环境保护措施_______________________________________________ 33 8.3.1设立机构，专项管理_________________________________________________ 33 8.3.2划分区域，落实责任_________________________________________________ 33 8.3.3定期考评，督促整改_________________________________________________ 33 8.3.4管理措施 __________________________________________________________ 33 8.4安全文明施工目标、组织机构___________________________________________ 34 8.5安全文明施工实施方案_________________________________________________ 35 8.6文明施工考核、管理方法_______________________________________________ 35第九章计划、统计与信息管理___________________________________ 36 9.1.计划、统计报表的编制与递交__________________________________________ 369.1.1 计划、统计目标 _________________________________________________ 369.1.2 计划、统计要求 _________________________________________________ 36 9.2信息管理____________________________________________________________ 369.2.1 目标 ___________________________________________________________ 369.2.2 采取的措施 _____________________________________________________ 369.2.3 信息网络传递图 _________________________________________________ 379.2.4 公司远程交互信息网络拓补图______________________________________ 37附图—1施工平面布置图___________________________________________________ 38第一章工程概况和特点1.1工程简述本工程为220千伏新建工程，变电站站址位于雅江县八角楼乡日基村一组，站址西南直距县城河口镇15km、西距八角楼乡2km，北临国道318和卧龙河，交通较方便。
220KV变电站施工组织设计_secret二.工程规模220KV**变电站最终建设规模为4×180MVA主变压器，本期工程建设2×180MVA主变压器，220KV出线共2回，110KV出线共6回，10KV出线共15回，无功补偿电容器组10×10020kVar。
三.工程承包范围土建工程包工包料、安装工程包工和部分包料，建设单位提供电气一、二次设备及全站电缆、10KV及以上电缆头。
其余设备材料由施工单位提供。
四.现场自然条件海拔高度：小于1000米极限最高气温：40℃极限最低气温：0℃全年平均气温：20℃设计最大风速： 30米/秒第二节.工程特点一.设计特点全站采用天然浅基础，配套多幢配电间设备控制间，外墙采用喷涂，室内采用水磨石地面，主体采用框架结构；所有的构架、支柱采用钢管柱组合、钢制横梁，各个区域的隔断采用金属墙隔断。
电气主接线：220kV接线采用双母线接线，设专用母联断路器；110kV接线采用双母线接线，设专用母联断路器；10kV接线采用单母线接线。
电气平面布臵：220kV设备及110kV设备的布臵分布于主变压器的前后和边侧，都属于户外中型布臵的高压配电装臵；10kV开关柜单列布臵于10kV室内。
电缆敷设：电力电缆及控制电缆全部采用阻燃铜芯电缆。
二.工程特点－－土建工程1.质量要求高；本工程要求达到优良工程标准，达标报产。
2.全站采用天然浅基础；开挖时需要严格控制，确保地基承载力满足要求；3.构支架的拼装及吊装：须注意施工安全及确保质量；4.变电站预埋件、预留孔洞较多，且形式各异，预埋件精度要求高，施工过程要注意防止遗漏，保持表面平整度；5.站区、变电站内各种建筑物、构筑物较多，测量放线时要注意相互关系，确保轴线和标高准确；6.受气候变化影响大：本期设备安装处于夏季、雨季、，受天气变化影响较大，因此施工前必须做好准备工作，制定施工措施，才能保证施工计划顺利进行，确保工程质量。
(此文档为Word格式，下载后可以任意编辑修改！）（文件存案编号：）施工组织规划工程称号：编制单位：编制人：审核人：批准人：编制日期：年月日1一、工程概略及特色1．1 工程概略1．1．1 工程简述220 千伏变电站工程是省广电集团有限公司出资建造的项目，是 220 千伏电网的重要组成部分。
本站的建成，将极大地缓解市供电严重的局势，改进供电质量。
工程称号： 220 千伏变电站工程项目法人：省广电集团有限公司建造单位：电力工业局规划单位：电力规划院监理单位：电力工程监理有限公司本工程配电设备悉数选用户内安置型式。
变电站由一座归纳配电楼组成，10kV 配电设备及主变安置在一楼； 220 千伏 GIS、110 千伏GIS 等电器设备均安置在楼上， 220 千伏从楼顶引进至 220 千伏 GIS，110 千伏出线及10 千伏出线由电缆从电缆沟引出。
1．1．2 工程规划序号名称本期规划前景规划1 220 千伏主变压器2*180MVA 3*240MVA2 220 千伏出线回路数2 回3 回3 110 千伏出线回路数7 回12 回4 10 千伏出线回路数20 回20 回2220 千伏输变电工程施工组织规划5 野外电缆管廊 456 米 456 米1．1．3 工程承揽规模本工程土建工程包含主操控归纳楼、主变压器根底及防火墙、电缆沟及站外电缆管廊、站区内沟道、井池、站区上下水道、站区内其它建构筑物。
电气工程包含主变体系、 10 千伏屋内配电设备、 110 千伏配电设备、 220 千伏配电设备、操控及维护体系、站用电体系的安装及调试、全站电缆敷设。
1．1．4 交通状况站址坐落市区黄沙大路。
变电站地址区域交通便当，路面平坦，路途宽广，首要电气设备可由火车运至南站后转大型平板车进入站内。
1．2 工程特色1．2．1 规划特色主变、220 千伏GIS、110 千伏GIS、10 千伏馈线柜等电气设备均在同一座归纳数内。
电缆管廊选用内径 3 米的环形钢筋混凝土结构的管，进行不开挖的顶管。
220V电力线路施工组织设计
1. 引言
本文档旨在对220V电力线路的施工组织设计进行详细说明。
施工组织设计是确保电力线路施工工作顺利进行的关键步骤，它涵
盖了施工队伍组织、施工进度安排、安全保障等内容。
2. 施工队伍组织
为了保证施工质量和进度，需要合理组织施工队伍。
以下是一
些建议的队伍组织安排：
- 招募经验丰富的电工和工程技术人员，具备相关的电力线路
施工资质和证书。
- 确保施工队伍的规模与工程任务相匹配，避免过多或不足的
人手。
- 制定清晰的责任和任务分工，确保每个人都明确自己的职责。
3. 施工进度安排
为了保证施工工作按时完成，需要详细安排施工进度。
以下是一些建议的进度安排：
- 根据工程量和施工条件，编制合理的施工进度表。
- 合理安排施工队伍的工作时间和班次，确保施工工作不间断进行。
- 定期进行进度检查和评估，及时调整施工计划，确保进度按时完成。
4. 安全保障
在电力线路施工中，安全是至关重要的。
以下是一些建议的安全保障措施：
- 编制详细的安全管理制度，规范施工人员的行为和操作。
- 为施工队伍提供必要的安全防护设备和工具。
- 定期进行安全培训，提高施工人员的安全意识和应急处理能力。
5. 结论
本文档对220V电力线路施工组织设计进行了详细说明。
合理组织施工队伍、详细安排施工进度以及强化安全保障措施，将有助于确保电力线路施工工作的顺利进行，并最终达到预期的效果。
220KV送变电所工程施工组织设计4.4.1编制依据（1）《220KV XX变电所工程招标文件》、《220KV XX变电所工程初步设计说明书》、《220KV XX变电所初步设设计修改》、《220KV XX变电所设计说明书》。
（2）设备文件及设计图纸。
（3）XX变电站现场勘察情况报告。
（4）有关分部工程的协议、合同、文件。
（5）与土建、电气安装有关的技术规范及国家标准。
（6）公司《质量手册》、公司质量体系程序及公司《土建施工过程作业指导书》和《电气施工过程作业指导书》。
（7）原电力部《电力建设安全工作规程》。
（8）本工程设备材料清册。
（9）已审批的《220KV XX变电所工程初步设计审定概算书》。
（10）XX变电站施工队伍情况、装备水平、公司的施工组织意向。
（11）原电力部1997年《电力建设工程预算定额1996年北京地区价目表（建筑、热力、电气）》。
（12）建设单位对本工程的特殊要求、质量目标、工期目标。
4.4.2工程概况及特点4.4.2.1工程概况4.4.2.1.1工程概况简述4.4.2.2工程特点4.4.3施工现场组织机构4.4.3.1施工现场组织机构关系图本工程实得项目管理，成立项目经理负责制的“220KV XX变电站工程项目部”，充分发挥项目组织和项目管理的优势，代表公司对本工程实行全面管理。
我公司组建项目经理部的原则是“人必胜任、做必精品”，选派年富力强、经验丰富、认真负责的同志担任项目经理，作为公司法人代表在本工程的全权委托代理人，代表公司履行合同，负责工程的全面管理；选派项目副经理一名，协助项目经理抓好施工工作；项目经理部下设工程部、安质部、供应部、计经部和综合部五个部门，主要人员由公司对口部室选派，服从项目经理的领导，各司其责；施工班组在克定骨干的基础上优胜劣汰，随时调整施工力量。
施工现场组织机构关系如图４－４－３－１－１所示。
见下页4.4.3.2项目施工管理人员（部门）主要职责4.4.3.2.1项目经理（1）全面负责工程合同的履行职责。
前言一.編制依據1、220KV**變電站工程施工招標檔2、220KV**變電站工程施工招標圖紙3、相關管理體系檔，包括：GB/T19001-2000 idt ISO9001：2000《品質管理體系要求》、GB/T24001-1996 idt ISO 14001：1996《環境管理體系規範及使用指南》、GB/T28001-2001 《職業健康安全管理體系規範》4、現行國家（或部）頒發的規範、規程和標準5、電力安裝總公司公司有關管理規定及程式檔6、電力安裝總公司公司歷次變電站工程施工的有關資料和經驗。
二.施工目標及承諾我公司參加220KV**變電站工程的競標，一旦我方中標，我公司在工程工期、品質、安全、文明施工、資料移交等方面鄭重承諾：嚴格按合同要求完成本次招標的全部內容，否則我公司願意接合同約定範圍內的任何處罰。
1.品質目標：工程一次交驗合格率100%，其中優良率：建築工程90%，安裝工程98%。
杜絕重大品質事故，爭取優良工程，爭創精品工程。
承諾：我公司鄭重承諾嚴格按照品質目標及合同要求進行工程施工，並願意承擔因我方責任造成的任何損失。
2.工期目標：本工程計畫開工時間為年03月10日，竣工時間為年10月30日，總工期為235 天。
承諾：我公司鄭重承諾嚴格按合同工期完成本次招標的全部內容。
3.安全生產目標：杜絕重傷及死亡事故，輕傷事故率為零。
承諾：我公司鄭重承諾嚴格按照安全管理目標及合同要求進行工程施工，並願意承擔因我方責任造成的任何損失。
4.文明施工目標：嚴格按照有關施工現場文明施工管理規定進行施工，創建文明施工現場工地。
承諾：我公司鄭重承諾嚴格按照文明施工目標及合同要求進行工程施工，並願意承擔因我方責任造成的任何損失。
5.環境保護目標：施工活動中涉及到的環境因素的,控制符合國家制訂的有關環境保護的法規、政策和合同檔的要求。
承諾：我公司鄭重承諾嚴格按照環境保護目標及合同要求進行工程施工，並願意承擔因我方責任造成的任何損失。
AREV 版次签名日期签名日期签名日期MODI.修改STATUS状态编写AUTH审核CHKD BY批准APP,D BY送变电工程公司POWER TRANSMISSION＆SUBSTATION ENGINEERING CO.文件号DOCUMENT NO.GPEC/PTC/WLB/OG/020密级N照明工程作业指导书220千伏变电站工程目录1．工程概况 (3)2．设计概述 (3)3．塑料管、槽板敷设工程 (4)4．管内穿线、槽板配线工程 (5)5．电气照明器具及配电箱安装 (6)6．质量控制 (9)7．主要安全技术措施 (9)一、工程概况220kV**变电站工程位于广东省东莞市凤岗镇凤平路旁，站内东西长210m，南北宽135m。
站内主要建筑物有主控楼一座，建筑面积637.1m2,配电楼二座,建筑面积合共约1548m2。
本站的照明工作包括：一、配电楼、主控楼里面的各种照明、空调、抽风机、插座及检修箱等的安装施工；二、全站的户外照明及检修箱等的安装施工。
三、直流事故照明的施工。
二、设计概述：2.1电源电压、配电箱布置及电源引入方式2.1.1全站户内外正常照明供电电源为AC380/220伏，各配电箱均有AC380/220伏电源配置。
正常照明设备额定电压为AC220伏。
配电箱电源进线引入方式利用电缆沟或穿管埋地引入。
2.1.2全站事故照明电源采用DC110V。
2.2导线选型及敷设方式2.2.1电源线选用ZRVV22—0.6/1.0kV阻燃铠装电力电缆，户内配电线选用BVV—0.5kV铜芯聚氯乙烯绝缘聚氯乙烯护套电线。
户内导线敷设方式采用线槽明敷设,户外电缆沿电缆沟或穿管埋地敷设。
2.2.2照明施工应和土建施工密切配合，预留好有关孔洞及埋管。
2.3接地接零系统由于站用变低压侧中性点为直接接地，故本站照明系统接地、接零均采用TN系统。
2.3.1从全站照明系统图中可知，负荷电源干线均采用三相四线制，所以电缆受端的配电箱应采用TN-C系统，即工做零线（N）和保护零线（PE）共用；2.3.2当负荷端装有漏电开关或单相负荷装设双极开关时，即采用TN-S系统，即工作零线（N）和保护零线（PE）分开。
2.3.3由于本站照明接地接零采用上述两种系统，即TN-C-S系统，PE、N线部分公用、部分分开，所以在施工过程中应该特别注意，避免漏电开关误动及其它故障，在系统图中虚线应视为PE线。
2.4其它2.4.1照明灯具的选型及电气设备的安装位置一定要征询建设单位的意见，以美观、实用、安全、经济、方便为原则。
安装在室外门边的开关设备均应达到IP65防护等级。
2.4.2材料表中的PVC线槽应根据所敷设的导线截面大小、根数来选择不同规格的线槽敷设。
2.4.3事故照明由直流屏供电，由事故处理人员到达现场后人工开启。
电源容量满足维持事故照明2h。
三、塑料管、槽板敷设工程1、施工准备1.1材料凡所使用PVC管、槽，其材供均应具耐热、阻燃和抗冲击能力，并有产品合格证。
PVC管材其里外应光滑，无凸棱凹陷、针孔和汽泡，管壁厚度应均匀一致。
所有塑料管附件与明配塑料制品，如各种出厂灯头盒、开关盒和管箍等，均应使用配套的阻燃塑料制品。
1.2人员安排有施工技术及经验并有责任心的人员担当施工任务，确保优质、高效完成照明工程。
2、施工工艺2.1按设计图测出盒、箱和出线口等的准确位置。
并根据测定的盒和箱的位置，弹出管（槽）走向的垂直线和水平线。
并根据规范标出各支路，吊架和固定具体位置。
2.2悬空管路采用抱箍法等固定方法。
无法采用哪种固定方法，均应先固定两端支架或吊架，然后拉直线固定中间各支架或吊架。
埋入地下的线管基层必须先夯实，管件连接要做好防水处理（用粘接剂粘接），埋管后管周要采取适当的措施加以保护。
槽板底固定点的间距应少于500毫米，用手钻钻孔，橡胶胀管填充后用木牙镙丝上紧。
2.3支架、吊架位置正确，间隔均匀，管卡应平整牢固。
2.4为使线口各安装整齐、美观，槽板应紧贴在建筑物的表面，并尽量沿房屋的线脚、墙脚，槽梁等敷设，要与建筑物的线条平行或垂直。
2.5线槽配线在穿过槽板或墙壁时，应用穿墙套管，而且穿楼板处必须用钢管保护。
2.6槽板对接时，底板和盖板均应分居成450角的斜口进行连接。
拼接要紧密，底板的线槽要对齐，对正，底板与盖板的接口要错开200mm。
2.7塑料线槽分支接头，线槽附件如直通、三通转角，接头扦口盒、箱应采用相同材质的定型产品。
2.8塑料线槽、盒子均应两点固定，各种附件角、转角、三通等固定点不应少于两点，接线盒、灯头盒应采用相应插口连接，线槽的终端应采用终端头封堵，在线路分支接头处，应采用相应接线盒。
3、安装中关键及应注意的质量通病3.1塑料管、槽材质是否符合设计要求和施工规范规定。
3.2槽板敷设是否符合有关规定，底板是否有松动、翘边，管路连接是否紧密牢固，敷设保证横平竖直，固定点（管卡）间距是否均匀。
3.3跨越建筑物变形缝时，槽板是否断开导线加套管保护。
3.4线槽（管）内是否有灰尘和杂物。
3.5线槽盖板接口不严，缝隙过大并有错台。
四、管内穿线、槽板配线工程1、材料电源线采用ZRVV22—0.6/1.0kV阻燃铠装电力电缆,户内配电线选用BVV—0.5kV铜芯聚氯乙烯绝缘聚氯乙烯护套电线.所用材料必须具备合格证,并经监理、业主同意。
2、施工工艺2.1根据设计图要求选择导线。
相线、零线及保护地线的颜色应加以区分，用黄、绿颜色的导线做保护地线，蓝颜色做零线。
2.2带线一般采用φ12~φ20毫米的钢丝。
2.3敷设导线时，槽内导线不应受到挤压，在槽内不允许有接头。
2.4剪断导线时，导线的预留长度按不同情况考虑接线盒、开关盒、灯头盒内导线的预留长度为15cm；配电箱内导线的预留长度应为配电箱体周长的1/2；出户线的预留长度为1.5m。
2.5同一交流回路的导线必须穿同一管内，不同回路、不同电压和交流与直流导线不得穿入同一管内。
2.6一般4平方厘米以下的导线应则上使用剥削钳，但使用电工刀时，不允许采用刀在导线圈围转圈剥削绝缘层的方法。
2.7单芯铜导线可采用绞接法、缠绕卷法对接导线、分支连接：绞接法适用于4平方毫米信经直单芯导线，缠绕法适用于6平方毫米及以上单芯导线。
2.8多芯铜线直接连接有单卷法、缠卷法、复卷法三种。
分支连接有缠卷法、单卷法、复卷法。
3、安装中关键及应注意的质量通病3.1导线的规格、型号必须符合设计要求。
3.2导线敷设是否符合要求，导线连接、包扎、绝缘等是否符合要求。
3.3线槽内的导线放置是否杂乱。
3.4不同电压等做的电路是否放置在同一线槽内。
3.5线槽内导线截面和根数是否超出线槽的允许规定。
五、电气照明器具及配电箱安装1、灯具安装根据设计图纸定出灯具的安装位置和安装高度，并确定灯具类型。
1.1日光灯安装1.1.1吸顶日光灯安装：根据设计图确定日光灯位置，将日光灯贴紧建筑物表面，日光灯箱完全遮盖住灯头盒。
对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线处应套上塑料管以保护导线。
找好灯头盒螺孔的位置，在灯箱底板上用电钻打好孔，用螺丝拧牢固，在灯头箱的另一端应使用胀管螺栓加以固定。
灯箱固定好后，将电源线后入灯箱内的端子板上。
把日光灯的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。
1.1.2吊杆日光灯安装：根据灯具的安装高度，将全部吊杆编好，把吊杆挂在灯箱上，并且在建筑物天棚上安装好胀管螺死（带钩），将导线顺序编在吊杆内并引入灯箱。
在灯箱的进线孔处应套上软塑管以保护导线，并入灯箱内的端子板内。
将灯具的反光板用螺丝固定在灯箱口，调整好灯脚，最后将灯管装好。
1.1.3格栅日光灯根据灯具的外形尺寸确定其支架的支撑点，确定灯具的安装住位置，用胀管螺栓把支架固定牢固，将格栅的灯箱用螺丝固定在支架上，再将整各个灯口，装上灯管，上好灯罩，最后调整灯具的边框应与吊顶面的吻合。
如果灯具对称安装，其纵向中心轴线应在同一直线上，偏斜不应大于5毫米。
1.2壁灯安装：根据灯具的外型选择合适的木台或木板，把灯具摆放在上面，四周留出余量要对称。
然后用电钻在木板上开好出线孔和安装孔，在灯具的底板上也要开好安装孔，将灯具的灯头线从木台（板）的出线孔中甩出，在墙壁上的灯头盒内接头并包扎严密，将接头塞入盒内。
把木台（板）对于灯头盒，贴紧墙面，可用螺丝将木台直接固定在盒子躲上；如果木板就应该用胀管固定。
调整木台（板）使用权其平整不歪斜，再用法螺丝将灯具拧在木台（板）上最终配好灯泡、灯伞或灯罩。
1.3筒灯首先根据设计图纸在吊顶平面上划出筒灯的纵横中心线，并根据筒灯尺寸划出筒灯的圆周轮廓线，用专用裁剪工具剪出筒灯的位置，保证圆周周边光滑弧顺。
将电源线接入筒灯的接线位，上紧螺丝，此时应注意导线要预留检修长度。
然后将筒灯固定在铝质平板上，注意筒灯圆周边与吊顶面平齐。
1.4泛光射灯根据设计图纸在墙上定出射灯的位置和高度，用手钻在射灯脚螺丝孔对应位置打孔，用橡胶胀管填充后拧紧螺丝。
调整射灯朝向。
1.5事故照明灯（灯头类）、吸顶灯首先根据图纸确定灯具的位置，用手钻在底盒螺丝对应位置钻孔，用橡胶胀管填充后拧紧螺丝固定。
然后将电源线接入接线位上，拧紧螺丝盖上面板。
最后装上灯泡。
筒灯类事故照明灯安装方法见前1.3。
2、开关、插座安装2.1插座距地面0.3m,开关距地面的高度为1.3m,距门口为150~200毫米.2.2同一室内的开关方向一改，成排安装的开关高度应一致，高差不大于2mm。
2.3明装的插座应用专用底盒。
先用螺丝（加橡胶胀管）固定底盒，然后把导线接入接线柱，拧紧螺丝，最后盖好面板，面板应端正严密。
3、配电箱安装3.1安装高度为箱底距地1.3m。
3.2配电箱的型号规格应参照各配电系统图，由厂按图中的电器之件数量参数来选择，并报监理单位同意。
3.3配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。
盘面引出及引入的导线应留有适当余度，以便检修。
3.4导线剥削落处不应伤线芯或线芯过长，导线压头应牢靠，多股导线不应盘圈压接，应加装压线端子。
3.5垂直装设的刀闸及熔断路等电器，上端接电源，下端接负荷。
3.6接零系统中的零线应在箱体引入线处或末端做好重复接地。
3.7配电箱母线涂有红（A相）、黄（B相）、绿（C相）、蓝（N零线）等颜色，黄绿双色线为保护接地。
3.8在混凝土墙或砖墙上固定明装配电箱体时，采用明配线方法，先将导线理顺，分清支路和相序，按支路绑扎成束。
待箱准就位后，将导线端头引至箱内，逐个剥落导线端头，再逐个压接在器具口，同时，将保护接地线压在明显的地方，并将配电箱体调整平直后进行固定。
3.9配电箱全部电器安装完毕后，用伏兆欧母表对线路进行绝缘摇测。
同时做好记录，作为技术资料存检。
4、安装中关键及应注意的质量通病4.1各类电气器具必须符合设计要求的质量标准。
