频次1全5全10全1、汽车（三轮汽车和装用单缸柴油机的低速货车除外）及挂车的外部照明和信明和光信号装置的安装规定】相关规定进行编写，符合国标相关要求。
作用或改变光照方向；所有灯光的开关应安装牢固、开关自如，不允许因机动车操作内容及过程要求工艺装备和工具及消防车、工程救险车和警车安装使用的标志灯具外，其它外部灯具不允许闪烁。

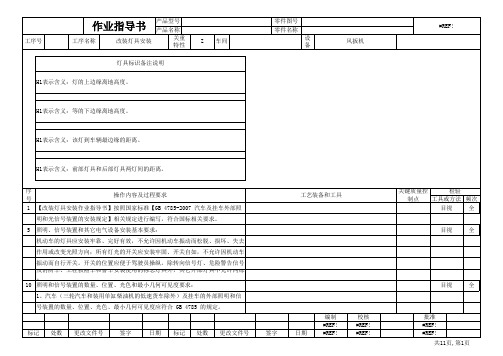

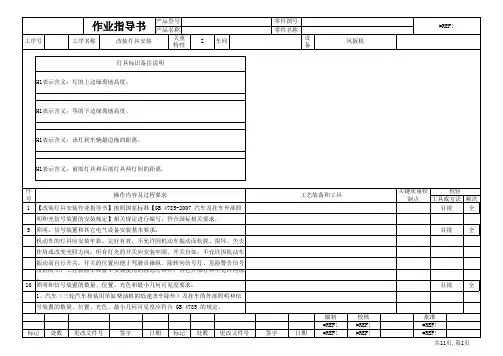

检验工具或方法风扳机关键质量控制点改装灯具安装Z工序号工序名称【改装灯具安装作业指导书】按照国家标准【GB 4785-2007 汽车及挂车外部照目视序号照明和信号装置的数量、位置、光色和最小几何可见度要求：目视目视设备关重特性车间机动车的灯具应安装牢靠、完好有效，不允许因机动车振动而松脱、损坏、失去灯具标识备注说明照明、信号装置和其它电气设备安装基本要求：H1表示含义：等的下边缘离地高度。
振动而自行开关。
开关的位置应便于驾驶员操纵。
除转向信号灯、危险警告信号H1表示含义：灯的上边缘离地高度。
批准编制校核号装置的数量、位置、光色、最小几何可见度应符合 GB 4785 的规定。
H1表示含义：该灯到车辆最边缘的距离。
H1表示含义：前部灯具和后部灯具两灯间的距离。
风扳机改装灯具安装Z工序号工序名称设备关重特性车间频次15全#REF!#REF!当前照灯关闭和发动机熄火时仍应能点亮。
汽车和挂车的电路连接应保证前位灯、#REF!编制校核但当前位灯、后位灯、侧标志灯作为驻车灯使用（复合或混合）时，则上述情况后位灯、示廓灯（若安装）、侧标志灯（若安装）和牌照灯只能同时打开或关闭，批准侧标志灯（若安装）、挂车标志灯（若安装）、牌照灯和仪表灯应能同时启闭，1、机动车（手扶拖拉机运输机组除外）的前位灯、后位灯、示廓灯（若安装）、处用汽车前照灯照射时，在照射位置就能确认其反射光。
照明和信号装置的一般要求：目视3、空载高大于 3.00m 或宽度大于 2.10m 的机动车均应安装示廓灯。
和侧标志灯。
反射器应与机动车牢固连接，且应能保证夜间在其正后方 150m 关键质量控制点检验工具或方法2、机动车必须装置后反射器。
灯具装配作业指导书一、任务背景：灯具是家居、商业等场所必备的照明设备，其装配质量直接关系到灯具的使用寿命和安全性。
为了确保灯具装配的准确性和高质量，制定本作业指导书，以提供给装配人员参考，确保装配过程顺利进行。
二、装配准备：1. 工具准备：- 螺丝刀（平头、十字头）- 扳手- 剪线钳- 绝缘胶带- 灯泡- 灯罩- 电线等2. 材料准备：- 灯具底座- 电线连接器- 灯座- 开关等三、装配步骤：1. 检查灯具零部件：- 确认灯具底座、灯座、灯罩等零部件是否齐全，无损坏情况。
2. 连接电线：- 使用剪线钳剪断电线，根据灯具底座上的接线图示，将电线连接器连接到相应的位置。
- 使用绝缘胶带将电线连接处绝缘。
3. 安装灯座：- 将灯座插入灯具底座的相应位置，确保坚固。
4. 安装灯泡：- 打开灯座，将灯泡插入灯座，旋转固定。
5. 安装灯罩：- 将灯罩放置在灯具底座上，根据灯具底座的固定方式进行固定。
6. 安装开关：- 根据灯具底座上的开关位置，将开关安装在适当的位置。
7. 检查灯具装配质量：- 确保灯座、灯泡、灯罩、开关等部件安装坚固，无松动情况。
- 检查电线连接是否坚固，无短路或者接触不良情况。
四、注意事项：1. 操作前请确保断开电源，以免发生触电事故。
2. 操作过程中请注意自身安全，避免受伤。
3. 如遇到不清晰的问题，请及时向上级或者技术人员咨询。
五、装配质量检查：1. 检查灯具装配是否符合要求，各部件是否安装正确。
2. 检查电线连接是否坚固，无短路或者接触不良情况。
3. 检查灯具底座、灯座、灯罩等零部件是否完好无损。
六、装配记录：在装配过程中，记录以下内容：- 装配日期- 装配人员- 装配过程中的问题和解决方法七、装配后维护：完成灯具装配后，及时清理工作区域，保持整洁。
如遇到灯具故障或者异常情况，及时联系相关人员进行维修或者更换。
以上为灯具装配作业指导书，希翼能够对装配人员提供有效的指导，确保灯具装配质量和安全性。

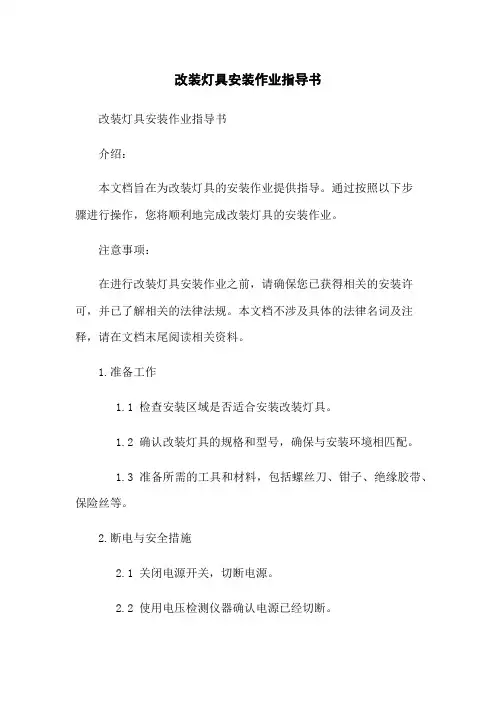

改装灯具安装作业指导书改装灯具安装作业指导书介绍：本文档旨在为改装灯具的安装作业提供指导。
通过按照以下步骤进行操作，您将顺利地完成改装灯具的安装作业。
注意事项：在进行改装灯具安装作业之前，请确保您已获得相关的安装许可，并已了解相关的法律法规。
本文档不涉及具体的法律名词及注释，请在文档末尾阅读相关资料。
1.准备工作1.1 检查安装区域是否适合安装改装灯具。
1.2 确认改装灯具的规格和型号，确保与安装环境相匹配。
1.3 准备所需的工具和材料，包括螺丝刀、钳子、绝缘胶带、保险丝等。
2.断电与安全措施2.1 关闭电源开关，切断电源。
2.2 使用电压检测仪器确认电源已经切断。
2.3 佩戴好绝缘手套和眼镜，确保您的安全。
3.卸下原灯具3.1 移除原灯具的灯罩和灯泡。
3.2 使用螺丝刀和钳子将原灯具固定螺丝拆卸。
3.3 将原灯具从天花板或墙壁上卸下，并取出电线。
4.安装改装灯具4.1 根据改装灯具的说明书，对照接线端子进行正确的接线。
4.2 将改装灯具固定在天花板或墙壁上，使用螺丝拧紧。
4.3 连接灯泡并安装灯罩。
5.连接电线5.1 将改装灯具的电线与墙壁上的电线连接。
5.2 使用绝缘胶带进行绝缘处理，确保电线连接牢固且安全。
6.检查与测试6.1 打开电源开关，供电给改装灯具。
6.2 检查灯具的亮度和效果，确保安装成功。
6.3 使用电压检测仪器再次确认电源已经连接，并进行充分的测试。
7.清理与整理7.1 清理安装区域，包括去除残留的垃圾和灰尘。
7.2 整理工具和材料，存放在安全的位置。
附件：本文档附带的附件包括改装灯具的安装示意图和电路图，以及相关的安装许可文件。
法律名词及注释：本文档不涉及具体的法律名词及注释，请参阅相关法律法规文件，了解更多相关信息。

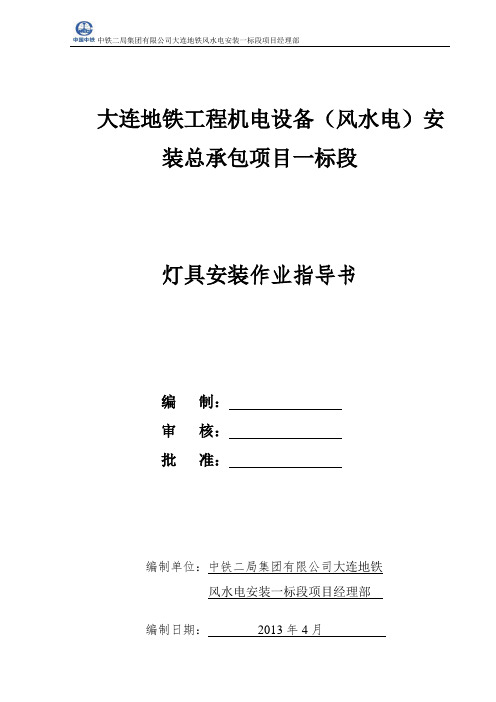

大连地铁工程机电设备（风水电）安装总承包项目一标段灯具安装作业指导书编制：审核：批准：编制单位：中铁二局集团有限公司大连地铁风水电安装一标段项目经理部编制日期：2013年4月目录1．编制依据及适用范围 (1)1.1编制依据 (1)1.2适用范围 (1)2．施工准备 (2)2.1内业技术准备 (2)2.2外业技术准备 (2)3．施工流程图 (3)4．施工方法 (3)5．质量控制要点 (4)6．安全及环保要求 (5)6.1安全要求 (5)6.2环保要求 (5)1．编制依据及适用范围1.1编制依据《地下铁道工程施工及验收规范》（GB 50299-1999）（2003修订版）《建筑电气工程施工质量验收规范》（GB50303—2002）《电气装置安装工程电力整流设备施工及验收规范》（GB50255-96）《常用灯具安装》96D702-2《特殊灯具安装》03D702-3《民用建筑电气设计与施工照明控制与灯具安装》08D800-4《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）《集中型电源应急照明系统》04D202-3《地铁设计规范》GB50175-2003《电气照明节能设计》06DX008-1《建筑设计防火规范》GBJ16-87（2001版）《用户终端设备耐过电压和过电流能力要求和试验方法》YD/T870-906《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）大连地铁1号线风水电1标华北路站动力照明系统施工设计图中铁二局集团电务工程有限公司《项目管理手册》（XMSC A版）中铁二局集团电务工程有限公司《作业指导书管理实施办法》1.2适用范围本作业指导书适用于大连地铁工程机电设备（风水电）安装总承包项目一标段华北路站动力照明系统灯具安装项目。
2．施工准备2.1内业技术准备（1）向有关主管部门办理相关手续。
（2）施工技术人员，根据现场实际情况认真审核设计施工图，对有疑问或与实际不符地方以书面形式呈报监理工程师，编制施工组织设计，制订每道工序的施工方案和质量、安全控制标准，编制作业指导书。
灯具装配作业指导书一、任务背景随着人们对室内照明需求的不断增加，灯具装配作业成为了一个重要的工作环节。
为了确保灯具装配过程的高效和质量，本作业指导书旨在提供详细的装配步骤和注意事项，以帮助操作人员正确完成灯具装配作业。
二、装配准备1. 工具准备- 螺丝刀（大小号）- 扳手（大小号）- 钳子- 绝缘胶带- 电池（根据灯具类型而定）- 电线剪刀- 电线钳- 测试仪器（如电压表）2. 材料准备- 灯具外壳- 灯泡（根据灯具类型而定）- 电线- 连接器- 安装支架三、装配步骤1. 安全检查在进行任何装配作业之前，操作人员应确保工作场所安全。
检查电源是否已关闭，并使用测试仪器确认电源已切断。
2. 灯具外壳安装将灯具外壳打开，并根据灯具类型将外壳固定在合适的位置。
使用螺丝刀和扳手紧固外壳，确保外壳稳固。
3. 灯泡安装将灯泡插入灯具外壳内的插座中。
根据灯具类型，选择合适的灯泡，并确保灯泡与插座充分接触。
注意避免用力过大，以免损坏灯泡。
4. 电线连接a. 使用电线剪刀将电线剪断，并使用电线钳剥离电线两端的绝缘层，露出内部导线。
b. 根据灯具外壳上的电线接口，将电线连接到相应的接线端子上。
使用扳手或钳子紧固接线端子，确保电线连接牢固。
c. 使用绝缘胶带将接线端子和电线绝缘，以避免短路和电击。
5. 安装支架将灯具支架固定在合适的位置。
使用螺丝刀和扳手紧固支架，确保支架稳固。
6. 电源连接a. 根据灯具外壳上的电源接口，将电源线连接到相应的接线端子上。
使用扳手或钳子紧固接线端子，确保电源连接牢固。
b. 使用绝缘胶带将接线端子和电源线绝缘，以避免短路和电击。
7. 完成装配检查灯具装配是否符合要求，确保所有连接紧固、电线绝缘完好，并且灯泡正常工作。
如果有任何问题或异常情况，请及时修复或更换相关部件。
四、注意事项1. 安全第一在进行灯具装配作业时，务必确保工作场所安全，避免电源未切断的情况下进行操作，以免发生触电事故。
2. 仔细阅读说明书在进行灯具装配作业之前，仔细阅读灯具的说明书，了解灯具的特性和装配要求，确保按照正确的步骤进行装配。

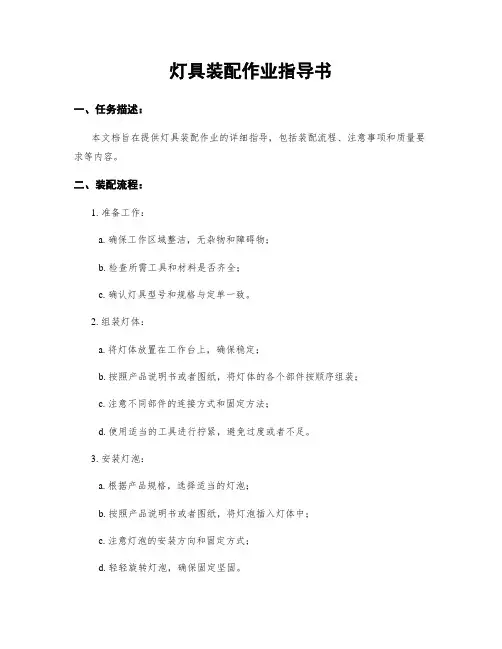

灯具装配作业指导书一、任务描述：本文档旨在提供灯具装配作业的详细指导，包括装配流程、注意事项和质量要求等内容。
二、装配流程：1. 准备工作：a. 确保工作区域整洁，无杂物和障碍物；b. 检查所需工具和材料是否齐全；c. 确认灯具型号和规格与定单一致。
2. 组装灯体：a. 将灯体放置在工作台上，确保稳定；b. 按照产品说明书或者图纸，将灯体的各个部件按顺序组装；c. 注意不同部件的连接方式和固定方法；d. 使用适当的工具进行拧紧，避免过度或者不足。
3. 安装灯泡：a. 根据产品规格，选择适当的灯泡；b. 按照产品说明书或者图纸，将灯泡插入灯体中；c. 注意灯泡的安装方向和固定方式；d. 轻轻旋转灯泡，确保固定坚固。
4. 连接电源：a. 根据产品规格和要求，选择正确的电源线；b. 将电源线插入灯体的连接口，并确保连接坚固；c. 检查电源线的绝缘是否完好，无裸露的导线；d. 将电源线与电源插座连接，确保电源正常供应。
5. 完成装配：a. 检查灯具的整体装配是否符合要求；b. 检查灯体和灯泡是否固定坚固；c. 检查电源线是否连接正确，无短路或者漏电现象；d. 清理工作区域，确保无残留的材料或者工具。
三、注意事项：1. 安全第一：a. 在进行装配作业前，务必戴上防护手套和眼镜，避免意外伤害；b. 注意工作区域的通风情况，避免因灯具装配产生有害气体；c. 在使用工具时，注意正确使用方法，避免伤害自己或者他人。
2. 细心操作：a. 在组装灯体时，注意各个部件的配对和连接方式；b. 在安装灯泡时，避免用力过大或者不足，以免损坏灯泡；c. 在连接电源时，确保电源线和插座的匹配和固定。
3. 质量要求：a. 检查灯具外观是否完整，无明显划痕或者变形；b. 检查灯泡是否完好，无破损或者灯丝断裂；c. 检查电源线是否完好，无裸露的导线或者损坏的绝缘层。
四、总结：本文档详细介绍了灯具装配作业的流程、注意事项和质量要求。
在进行装配作业时，务必保证安全操作，细心操作，并严格按照质量要求进行检查。
灯具装配作业指导书一、任务描述：本文档旨在提供灯具装配作业的详细指导，包括所需材料、装配步骤、注意事项和质量检查要求等内容。
二、所需材料：1. 灯具组件：灯罩、灯座、灯泡、电线等。
2. 工具：螺丝刀、剪刀、绝缘胶带、扳手等。
三、装配步骤：1. 准备工作：a. 确保工作区域清洁，避免杂物干扰装配过程。
b. 检查所需材料是否完整，如有损坏或缺失，请及时更换。
2. 灯罩安装：a. 将灯罩放置在装配区域，确保底部无损坏。
b. 检查灯罩底部的孔洞是否与灯座相匹配。
c. 将灯罩轻轻插入灯座，确保固定牢固。
3. 灯泡安装：a. 关闭电源开关，确保安全操作。
b. 拧下灯罩顶部的螺口盖，插入灯泡。
c. 逆时针旋转灯泡，直到灯泡固定在位。
4. 电线连接：a. 将灯座上的电线与电源线连接。
b. 使用绝缘胶带将电线绝缘，确保安全使用。
c. 检查电线连接是否牢固，避免松动导致电路故障。
5. 质量检查：a. 检查灯具装配是否完整，无松动或缺失部件。
b. 打开电源开关，测试灯具是否正常工作。
c. 检查灯光是否均匀，无明显闪烁或暗淡现象。
四、注意事项：1. 在进行装配作业前，务必确保断开电源，避免触电事故。
2. 在装配过程中，谨慎操作，避免损坏灯具组件。
3. 若遇到装配困难或不明确的步骤，请及时咨询相关人员或查阅相关文档。
4. 装配完成后，及时清理工作区域，保持整洁。
五、质量要求：1. 灯具装配应符合设计要求，无松动或缺失部件。
2. 灯光应均匀、稳定，无明显的闪烁或暗淡现象。
3. 电线连接应牢固，无松动或接触不良的情况。
六、总结：本文档提供了灯具装配作业的详细指导，包括所需材料、装配步骤、注意事项和质量检查要求等内容。
在进行灯具装配作业时，请严格按照指导书的要求进行操作，并注意安全和质量要求。
如有任何疑问或困难，请及时寻求相关人员的帮助。
完成装配后，及时进行质量检查，确保灯具正常工作。
灯具装配作业指导书一、任务背景灯具装配是一项重要的生产工艺，它涉及到灯具的组装、安装和调试等环节，对于确保灯具的质量和功能起着关键作用。
本指导书旨在提供详细的装配步骤和操作要点，以帮助操作人员正确、高效地完成灯具装配作业。
二、装配准备1. 确保工作场所安全，保持整洁。
2. 准备所需工具和材料，如螺丝刀、扳手、电线等。
3. 检查灯具装配所需的零部件是否齐全，并进行分类和编号。
三、装配步骤1. 安全操作要求a. 操作人员应穿戴好劳动防护用品，如手套、护目镜等。
b. 操作人员应熟悉灯具装配的相关知识和操作要点，并按照规定的程序进行操作。
c. 在装配过程中，如发现任何异常情况，应及时停止操作并向主管报告。
2. 组装灯具外壳a. 将灯具外壳放置在装配台上，确保外壳的表面清洁。
b. 按照图纸或规格要求，将灯具外壳的各个部件进行组装，使用螺丝刀和扳手等工具进行固定。
c. 检查外壳组装是否牢固，是否存在松动或缺陷。
3. 安装灯具电路a. 根据灯具的电路图，将电线连接到相应的接线端子上。
b. 注意电线的连接顺序和正确性，确保电路连接牢固、无短路和接触不良等问题。
c. 使用绝缘胶带或绝缘套管对电线进行绝缘处理，以确保安全使用。
4. 安装灯具光源a. 根据灯具的规格要求，选择合适的光源，并将其安装到灯具外壳内。
b. 注意光源的安装位置和方向，确保光源的稳定性和光照效果。
5. 调试和测试a. 完成灯具的组装后，进行灯具的调试和测试。
b. 将灯具接通电源，观察灯具的亮度、颜色和光照角度等参数是否符合要求。
c. 如发现任何问题或不符合要求的情况，应及时进行调整和修正。
6. 清洁和包装a. 完成灯具装配后，对工作台和周围环境进行清洁，确保工作场所整洁。
b. 对装配好的灯具进行清洁和检查，确保灯具外观无污染和损坏。
c. 将装配好的灯具进行包装，标注好相关信息，并妥善存放。
四、注意事项1. 操作人员应熟悉灯具装配的相关知识和操作要点，严格按照操作规程进行操作。
灯具装配作业指导书一、任务描述本文档旨在提供灯具装配作业的详细指导，包括装配流程、注意事项以及质量要求等内容。
二、装配流程1. 准备工作：a. 确保工作区域整洁，并准备所需工具和材料；b. 检查灯具零部件的完整性，确保没有损坏或者缺失。
2. 组装灯具：a. 根据产品说明书，将灯罩与灯座连接，确保连接坚固；b. 将灯座与灯杆连接，使用扳手或者扭力扳手适当拧紧螺栓；c. 安装灯杆底座，确保底座与地面平稳接触，并使用螺栓固定；d. 连接电线，根据颜色进行正确的接线，确保接头坚固可靠；e. 安装灯泡，注意选择适配的灯泡规格，并确保灯泡安装正确。
3. 调试灯具：a. 连接电源，确保电源线与灯具接头连接坚固；b. 打开开关，检查灯具是否正常工作；c. 检查灯具的亮度、色温和光线分布是否符合要求；d. 如有需要，调整灯具的角度和方向，以达到最佳照明效果。
4. 质量检查：a. 检查灯具的外观是否完好，无划痕、变形或者色差等问题；b. 检查灯具的安装是否稳固，无松动或者倾斜现象；c. 使用光度测量仪器，检测灯具的光通量和光效是否符合规定标准；d. 检查灯具的电气性能，如功率、电流和电压等参数是否正常。
三、注意事项1. 在进行灯具装配作业前，必须熟悉产品说明书和装配流程，确保操作正确。
2. 操作时需佩戴适当的劳动防护用品，如手套、护目镜等，确保人身安全。
3. 使用合适的工具进行装配，如扳手、螺丝刀等，确保装配质量。
4. 在接线时，务必确保电源已经切断，避免触电事故的发生。
5. 在调试灯具时，注意观察灯具的工作状态，如有异常情况应及时住手操作并进行排查。
6. 操作完成后，及时清理工作区域，保持整洁。
四、质量要求1. 灯具的外观应完好无损，无划痕、变形或者色差等问题。
2. 灯具的安装应稳固可靠，无松动或者倾斜现象。
3. 灯具的光通量和光效应符合规定标准。
4. 灯具的电气性能应正常，如功率、电流和电压等参数应符合要求。
五、总结本文档提供了灯具装配作业的详细指导，包括装配流程、注意事项以及质量要求等内容。

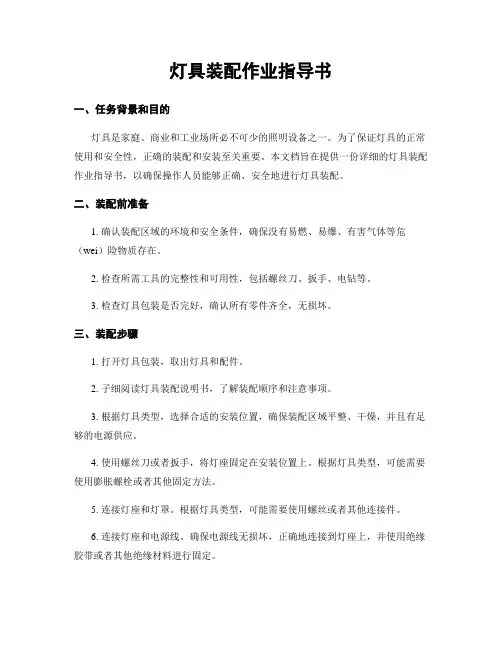

灯具装配作业指导书一、任务背景和目的灯具是家庭、商业和工业场所必不可少的照明设备之一。
为了保证灯具的正常使用和安全性，正确的装配和安装至关重要。
本文档旨在提供一份详细的灯具装配作业指导书，以确保操作人员能够正确、安全地进行灯具装配。
二、装配前准备1. 确认装配区域的环境和安全条件，确保没有易燃、易爆、有害气体等危（wei）险物质存在。
2. 检查所需工具的完整性和可用性，包括螺丝刀、扳手、电钻等。
3. 检查灯具包装是否完好，确认所有零件齐全，无损坏。
三、装配步骤1. 打开灯具包装，取出灯具和配件。
2. 子细阅读灯具装配说明书，了解装配顺序和注意事项。
3. 根据灯具类型，选择合适的安装位置，确保装配区域平整、干燥，并且有足够的电源供应。
4. 使用螺丝刀或者扳手，将灯座固定在安装位置上。
根据灯具类型，可能需要使用膨胀螺栓或者其他固定方法。
5. 连接灯座和灯罩。
根据灯具类型，可能需要使用螺丝或者其他连接件。
6. 连接灯座和电源线。
确保电源线无损坏，正确地连接到灯座上，并使用绝缘胶带或者其他绝缘材料进行固定。
7. 装配灯泡。
根据灯具类型，可能需要拧入灯泡或者进行其他安装操作。
确保灯泡与灯座相匹配，并不要用力过大。
8. 检查装配完成后的灯具是否固定坚固，各部件连接是否密切。
9. 打开电源，测试灯具是否正常工作。
确保灯具亮度适中，没有闪烁或者其他异常现象。
四、安全注意事项1. 在装配过程中，务必保持工作区域整洁，避免杂物堆积和绊倒。
2. 在操作过程中，注意避免触摸电源线和灯泡，以免触电。
3. 如遇到不懂的问题或者难点，应及时向相关人员寻求匡助，不要盲目操作。
4. 在装配过程中，如发现零件损坏或者不合格，应即将住手装配，并与供应商联系。
五、维护和保养1. 定期检查灯具的固定情况，如发现松动或者变形，应及时进行修复或者更换。
2. 定期清洁灯具表面，避免灰尘和污渍影响照明效果。
3. 如遇到灯泡熄灭或者其他故障，应及时更换或者维修，确保灯具的正常工作。
1 灯具安装工程作业指导书
单 位：中铁十局第八工程公司 2
目 录 1.适用范围......................................................................................... 1 2.作业准备......................................................................................... 1 3.技术要求......................................................................................... 1 4.施工程序与工艺流程 .................................................................... 1 5.施工要求......................................................................................... 1 6.劳动组织......................................................................................... 8 7.材料要求......................................................................................... 8 8.设备机具配置 ................................................................................ 9 9.质量标准......................................................................................... 9 10.安全及环保要求 ........................................................................ 13 1
灯具安装工程作业指导书 1.适用范围 适用于公司范围内民用建筑工程室内、外电气照明灯具安装。 2.作业准备 2.1施工图纸和技术资料齐全。 2.2施工方案编制完毕并经审批。 2.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。 3.技术要求 3.1安装灯具的预埋螺栓、吊杆和吊顶上用于嵌入式灯具安装的专用骨架等已完成，大型灯具的吊钩做完承载试验并合格。 3.2盒内清洁无杂物，固定件完好无损，盒口已修好。 3.3导线绝缘测试合格。 3.4高空安装的灯具，地面通断电试验合格。 3.5室内吊顶龙骨安装已完成。 4.施工程序与工艺流程 灯具检查→灯具组装→灯具通电试亮→定位、放线→导线绝缘测试→灯具安装→通电试运行。 5.施工要求 5.1灯具检查 灯具进场后，施工单位应会同建设单位、监理单位、供货单位共同进行检查，并做好记录，检查内容如下： 2
(1).灯具的规格、型号、数量、安装方式、使用场所及相关资料是否符合现场要求。 (2).灯具的各部件是否齐全，是否已做好防腐处理。 (3).灯具接地装置是否合格。 (4).易受机械损伤的场所，应采用带有金属保护网的灯具，灯具固定采用软性连接。 (5).灯具的灯泡容量在100w及以上者应采用瓷灯口。 (6).灯内配线截面应符合线芯最小截面积表中的规定。 (7).穿入灯箱的导线在分支连接处应固定，免受额外应力和磨损。 (8).灯箱内的导线要远离光源，高温灯具应采用耐高温线并采取隔热措施。 (9).疏散指示灯等标志灯的指示方向正确。 (10).应急灯必须灵敏可靠，应急时间符合设计要求。 (11).采用低压照明的电源变压器必须是双线圈的，初次级均应装有熔断器。 5.2灯具组装 (1).根据厂家提供的说明书及组装图认真核对紧固件、连接件及其他附件。 (2).根据说明书穿各子回路的绝缘电线。 (3).根据组装图组装并接线。 (4).安装各种附件。 5.3灯具通电试亮 3
根据灯具的电压标志，选择相应的电源，接人已准备好的插座或开关上，并通过插座或开关接通灯具使其通电，灯具工作正常后方可安装。 5.4定位、放线 (1).定位 按施工图及技术交底来确定灯具位置及标高，并与其他专业施工图纸核对是否矛盾。 (2).放线 根据单独灯具及成排灯具的位置，采用十字交叉法放线、划线。 5.5导线绝缘测试 灯具安装前，必须进行导线绝缘电阻测试。 5.6灯具安装 (1).普通灯具安装 ①塑料台的安装：将灯头盒内的电源线从塑料台的穿线孔中穿出，留出接线长度，削出线芯，将塑料台紧贴建筑物表面，对正位置，用机螺丝将塑料台固定在灯头盒上。 ②将电源线由吊线盒底座或平灯座出线孔内穿出，并压牢在其接线端子上，余线送回至灯头盒。然后将吊线盒底座或平灯座固定在塑料台上。 ③如果是软线吊灯，首先将灯头线穿过吊线盒盖，打好保险扣，接头盘圈涮锡固定在吊线盒内与电源线连通的端子上。 ④灯具吊线如需穿塑料软管，必须将软管两端剪成两半分别压在 4
吊线盒与灯头内的保险扣上，软管不能脱出。 ⑤链吊或管吊的灯具安装时，应使用法兰式吊线盒将吊链或吊管固定在法兰盘上。 将电源线线芯，按顺时针方向盘圈，平压在灯座螺丝上。如果灯具留有软线接头，则用软线在削出的电源线芯上缠绕5～7圈后，将线芯折回压紧并涮锡。用塑料带和黑胶布分层包扎紧密。将包扎好的接头调顺放回灯头盒，并用长度不小于20mm的木螺丝固定。 (2).荧光灯安装 吸顶荧光灯安装：首先确定灯具位置，然后将电源线穿人灯箱，将灯箱贴紧建筑物表面，用胀管螺栓固定。灯头盒不外露。若荧光灯是安装在吊顶板上的，应采用自攻螺丝将灯箱固定在专用吊架上。将电源线从接线盒穿金属软管引至灯箱接线盒内，盖上灯箱盖，装上灯管。 (3).吊链日光灯安装 首先根据灯具至顶板的距离，截好吊链，把吊链一端挂在灯箱挂钩上，另一端固定在吊线盒内，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上橡胶绝缘胶圈或套上阻燃黄蜡管以保护导线，在灯箱内的端子板（瓷接头）上压牢。导线连接应涮锡，并用绝缘套管进行保护。最后将灯具的反光板用镀锌机螺丝固定在灯箱上，调整好灯脚，装好灯管。 (4).嵌人式荧光灯安装 ①根据灯具与吊顶内接线盒之间的距离，进行断线及配制金属软管，但金属软管必须与盒、灯具可靠接地，金属软管长度不得大于 5
1.2m，如果采用阻燃喷塑金属软管可不做跨接地线。 ②金属软管连接必须采用配套的软管接头与接线盒及灯箱可靠连接，吊顶内严禁有导线明露。 (5).嵌入式筒灯的安装 ①按施工图确定灯口位置及直径大小交土建在吊顶板上开孔。 ②选择灯具时，普通筒灯或节能筒灯上方应有接线盒，并与灯具固定在一起。 ③土建封板时，将电源线由开好的板洞引出，封好板后将金属软管引人灯具接线盒，压牢电源线。然后将筒灯从洞口向上推入，用灯具本身的卡具与吊顶板紧密固定。 ④顶板或吊顶内的接线盒与灯具灯头盒电气连接时，采用金属软管，金属软管与接线盒固定时，应采用专用接头，并做跨接地线。采用带有阻燃喷塑层的金属软管可不用做跨接地线。 ⑤调整灯具与顶板平整牢固，上好灯管或灯泡。 (6).各型花灯安装 ①组合式吸顶花灯安装：根据预埋的螺栓和灯头盒的位置，在灯具的托板上开好安装孔和出线孔，且出线孔应加绝缘胶圈，安装时将托板托起，将电源线和灯具各支路导线连接并包扎严密。放回灯头盒内，将托板用螺栓固定，调整各个灯口，使托板四周和顶棚贴紧，安装灯具附件，上好灯管或灯泡。 ②链吊式花灯在顶板下安装：将组装好的灯具托起，把吊链穿过扣碗挂在预埋好的吊钩上，从扣碗底座引出的电源线与灯线用压线帽 6
连接，理顺后将接头放入扣碗内，将扣碗拧紧。调整吊链，安装灯泡和灯罩。 (7).光带的安装 根据灯具的外型尺寸及重量制作吊架，再根据灯具的安装位置，把吊架固定在预埋件或胀管螺栓上。光带的吊架必须单独安装；大型光带必须先做好预埋件。吊架固定好后将光带的灯箱用机螺丝固定在吊架上，再将接线盒内电源线穿入阻燃金属软管引入灯箱，电源线与灯具的导线涮锡连接并包扎紧密。调整各灯脚，装上灯管和灯罩，最后根据吊顶平面调整灯具的直线度和水平度。如果灯具对称安装，其纵横轴线应在灯具的中心线上。 (8).草坪灯安装 根据设计要求选择灯具规格型号。再根据规格型号来制作混凝土底座，并根据灯具的安装孔在现浇混凝土底座上面预埋固定灯具的预埋件或螺栓，根据进线孔预埋好灯具进出管线的导管。电线导管进孔后有保护和密封措施，然后导线涮锡，接入灯口，上好灯泡和灯罩。 (9).投光灯的安装 根据设计要求选择灯型，根据规格型号制作混凝土底座和固定支架，在底座内预埋螺栓及电源导管。当采用专用支架安装时，须先安装固定投光灯专用支架（可自行加工）、固定螺栓及电源导管，然后再安装固定投光灯。 (10).庭院灯的安装 首先根据设计要求选择灯具并确定灯具位置，做好基础底座，然
