6乳腺血氧功能影像检查仪参数
- 格式:doc
- 大小:32.00 KB
- 文档页数:2

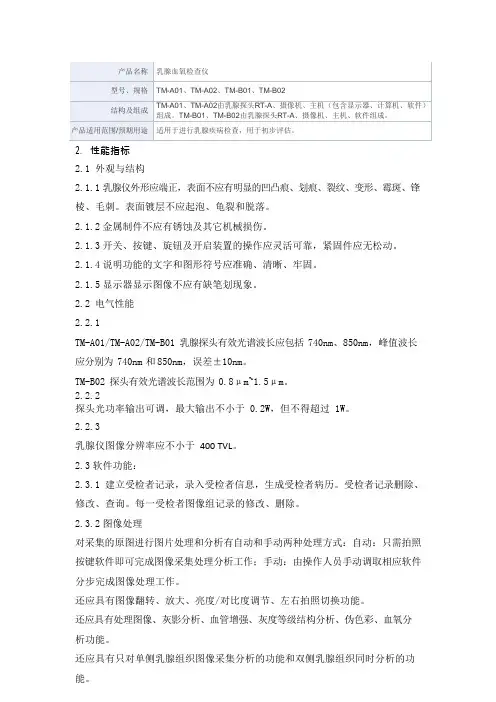

2.性能指标2.1外观与结构2.1.1乳腺仪外形应端正,表面不应有明显的凹凸痕、划痕、裂纹、变形、霉斑、锋棱、毛刺。
表面镀层不应起泡、龟裂和脱落。
2.1.2金属制件不应有锈蚀及其它机械损伤。
2.1.3开关、按键、旋钮及开启装置的操作应灵活可靠,紧固件应无松动。
2.1.4说明功能的文字和图形符号应准确、清晰、牢固。
2.1.5显示器显示图像不应有缺笔划现象。
2.2电气性能2.2.1TM-A01/TM-A02/TM-B01 乳腺探头有效光谱波长应包括 740nm、850nm,峰值波长应分别为 740nm 和850nm,误差±10nm。
TM-B02 探头有效光谱波长范围为0.8μm~1.5μm。
2.2.2探头光功率输出可调,最大输出不小于 0.2W,但不得超过 1W。
2.2.3乳腺仪图像分辨率应不小于400 TVL。
2.3软件功能:2.3.1建立受检者记录,录入受检者信息,生成受检者病历。
受检者记录删除、修改、查询。
每一受检者图像组记录的修改、删除。
2.3.2图像处理对采集的原图进行图片处理和分析有自动和手动两种处理方式:自动:只需拍照按键软件即可完成图像采集处理分析工作;手动:由操作人员手动调取相应软件分步完成图像处理工作。
还应具有图像翻转、放大、亮度/对比度调节、左右拍照切换功能。
还应具有处理图像、灰影分析、血管增强、灰度等级结构分析、伪色彩、血氧分析功能。
还应具有只对单侧乳腺组织图像采集分析的功能和双侧乳腺组织同时分析的功能。
2.3.3报告单填写、预览、保存和打印。
专家词条添加、删除功能。
2.3.4照片拍摄照片拍摄与存储、探头灯控制、云台控制、镜头控制。
2.4网络安全仅适用于 TM-B022.4.1数据接口a)数据接口传输协议:USB 数据端口:采用 USB2.0,标准 UART 协议,9600,N,8,1 用于PC 控制检查仪。
USB 视频端口:视频数据 CCIR 标准【PAL】,经视频采集卡转换为 USB2.0 数据传输。
血氧仪使用参数表血氧仪是一种常见的医疗设备,广泛应用于临床医疗、家庭护理、户外运动等领域。
它能够测量人体血液中的氧饱和度,帮助医生判断病情,指导治疗,也能帮助人们监测自己的健康状况。
本文将介绍血氧仪的使用参数表,帮助读者更好地了解和使用血氧仪。
一、血氧仪的基本参数1. 测量范围:血氧饱和度(SpO2)的测量范围为70%~100%(±2%),脉率(PR)的测量范围为30bpm~250bpm(±2bpm)。
2. 分辨率:血氧饱和度的分辨率为1%,脉率的分辨率为1bpm。
3. 显示方式:血氧仪采用数字显示方式,显示血氧饱和度和脉率。
4. 电源:血氧仪采用两节AAA电池供电,也可以通过USB接口充电。
5. 外观尺寸:血氧仪的外观尺寸为58mm×32mm×34mm,重量为27g。
二、血氧仪的使用方法1. 准备工作:将血氧仪安装好电池或连接USB充电器,按下开关键,等待仪器自检完成后即可使用。
2. 测量步骤:将血氧仪的探头插入指尖,确保探头与指尖贴紧,按下开关键,等待数秒钟即可看到血氧饱和度和脉率的读数。
3. 注意事项:在测量过程中,应保持手指不动,避免受到外界干扰,如强光、电磁干扰等。
同时,应避免在强光下使用血氧仪,以免影响测量结果。
三、血氧仪的维护保养1. 清洁保养:血氧仪的探头应经常清洁,可用干净的纱布擦拭,避免使用化学清洁剂。
2. 储存保养:血氧仪在长期不使用时,应将电池取出,放置在干燥通风的地方,避免受潮、受热。
3. 更换电池:血氧仪的电池寿命一般为数月至半年左右,当血氧仪显示电池电量低时,应及时更换电池,避免影响正常使用。
四、血氧仪的适用人群1. 慢性呼吸系统疾病患者:如慢性支气管炎、肺气肿等,可用血氧仪监测血氧饱和度,指导治疗。
2. 心脑血管疾病患者:如冠心病、高血压等,可用血氧仪监测血氧饱和度和脉率,指导治疗。
3. 运动员和户外爱好者:如登山、徒步等,可用血氧仪监测身体状况,避免运动过度,发生意外。
血氧仪正常参数范文血氧仪是一种用于测量人体血液中氧气饱和度的医疗设备。
它通过光的吸收和透射来测量血液中的氧气含量。
血氧仪通常由一个指夹式传感器和一个显示屏组成,便于医护人员随时监测患者的血氧饱和度。
下面是一些关于血氧仪正常参数的详细介绍。
1.血氧饱和度(SpO2):血氧饱和度是指血液中氧气与血红蛋白结合的百分比。
正常情况下,成年人的血氧饱和度应该在95%以上,婴儿和小孩的正常血氧饱和度可以稍低至92%以上。
SpO2小于90%被视为低氧血症的指标,需要及时采取治疗措施。
2.脉率(PR):脉率是指心跳的次数,通常以每分钟的次数来计算。
正常情况下,成年人的脉率范围是60-100次/分钟,而婴儿和小孩的脉率可能会更快。
脉率过快或过缓都可能是心血管系统问题的指标,需要进一步检查和处理。
3.呼吸频率:血氧仪还可以监测患者的呼吸频率,即每分钟的呼吸次数。
正常成年人的呼吸频率应该在12-20次/分钟之间,而婴儿和小孩的呼吸频率可能更快。
异常的呼吸频率可能是肺部或呼吸系统疾病的指标。
4.温度:一些高级的血氧仪还可以测量患者的体温。
正常人的体温范围是36-37°C之间。
过高或过低的体温可能是体内发生异常的标志。
需要注意的是,血氧仪仅仅是一个检测工具,只能提供初步的数据参考。
对于异常数值的解读,需要结合患者的症状、体征和其他检查结果进行综合分析,以确定是否存在疾病或出现问题。
此外,血氧仪的准确性也是需要注意的。
在使用血氧仪进行监测时,需要确保传感器正确安装在患者的手指上,并保持手指稳定。
患者使用血氧仪前应清洁手指,并摘掉指甲油或假指甲,以避免影响血氧仪的准确性。
总之,血氧仪是一种重要的监测设备,可以提供关键的生命体征参数。
通过检测血氧饱和度、脉率、呼吸频率和体温等参数,医护人员可以对患者的呼吸和循环状况进行评估,及时发现异常情况并采取相应的处理措施。

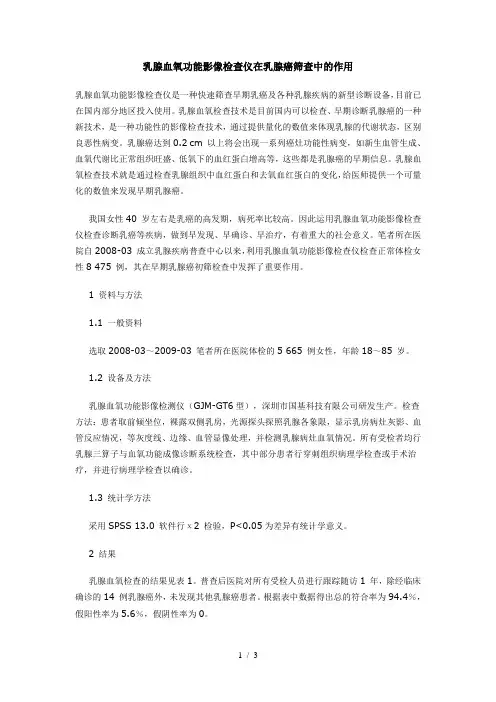

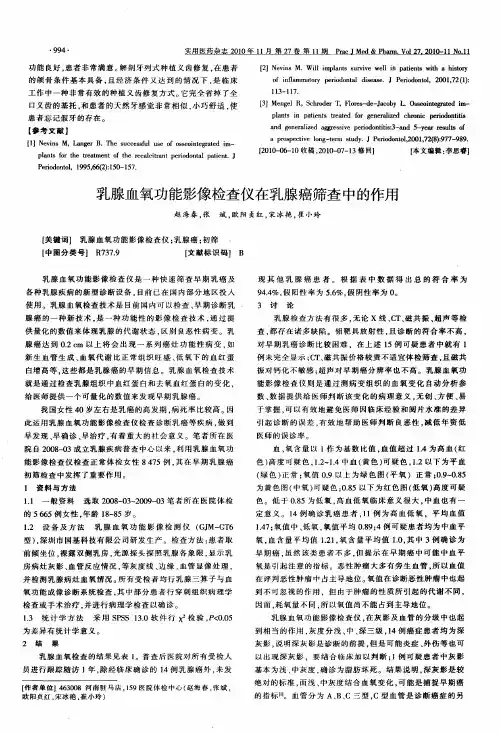

乳腺血氧功能影像检查仪在乳腺癌筛查中的作用乳腺血氧功能影像检查仪是一种快速筛查早期乳癌及各种乳腺疾病的新型诊断设备,目前已在国内部分地区投入使用。
乳腺血氧检查技术是目前国内可以检查、早期诊断乳腺癌的一种新技术,是一种功能性的影像检查技术,通过提供量化的数值来体现乳腺的代谢状态,区别良恶性病变。
乳腺癌达到0.2 cm 以上将会出现一系列癌灶功能性病变,如新生血管生成、血氧代谢比正常组织旺盛、低氧下的血红蛋白增高等,这些都是乳腺癌的早期信息。
乳腺血氧检查技术就是通过检查乳腺组织中血红蛋白和去氧血红蛋白的变化,给医师提供一个可量化的数值来发现早期乳腺癌。
我国女性40 岁左右是乳癌的高发期,病死率比较高。
因此运用乳腺血氧功能影像检查仪检查诊断乳癌等疾病,做到早发现、早确诊、早治疗,有着重大的社会意义。
笔者所在医院自2008-03 成立乳腺疾病普查中心以来,利用乳腺血氧功能影像检查仪检查正常体检女性8 475 例,其在早期乳腺癌初筛检查中发挥了重要作用。
1 资料与方法1.1 一般资料选取2008-03~2009-03 笔者所在医院体检的5 665 例女性,年龄18~85 岁。
1.2 设备及方法乳腺血氧功能影像检测仪(GJM-GT6型),深圳市国基科技有限公司研发生产。
检查方法:患者取前倾坐位,裸露双侧乳房,光源探头探照乳腺各象限,显示乳房病灶灰影、血管反应情况,等灰度线、边缘、血管显像处理,并检测乳腺病灶血氧情况。
所有受检者均行乳腺三算子与血氧功能成像诊断系统检查,其中部分患者行穿刺组织病理学检查或手术治疗,并进行病理学检查以确诊。
1.3 统计学方法采用SPSS 13.0 软件行χ2 检验,P<0.05为差异有统计学意义。
2 结果乳腺血氧检查的结果见表1。
普查后医院对所有受检人员进行跟踪随访1 年,除经临床确诊的14 例乳腺癌外,未发现其他乳腺癌患者。
根据表中数据得出总的符合率为94.4%,假阳性率为5.6%,假阴性率为0。

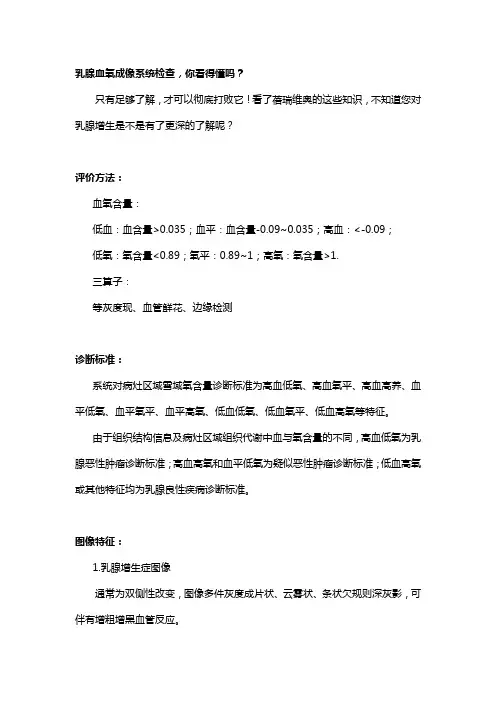

乳腺血氧成像系统检查,你看得懂吗?
只有足够了解,才可以彻底打败它!看了蓓瑞维奥的这些知识,不知道您对乳腺增生是不是有了更深的了解呢?
评价方法:
血氧含量:
低血:血含量>0.035;血平:血含量-0.09~0.035;高血:<-0.09;
低氧:氧含量<0.89;氧平:0.89~1;高氧:氧含量>1.
三算子:
等灰度现、血管鲜花、边缘检测
诊断标准:
系统对病灶区域雪域氧含量诊断标准为高血低氧、高血氧平、高血高养、血平低氧、血平氧平、血平高氧、低血低氧、低血氧平、低血高氧等特征。
由于组织结构信息及病灶区域组织代谢中血与氧含量的不同,高血低氧为乳腺恶性肿瘤诊断标准;高血高氧和血平低氧为疑似恶性肿瘤诊断标准;低血高氧或其他特征均为乳腺良性疾病诊断标准。
图像特征:
1.乳腺增生症图像
通常为双侧性改变,图像多件灰度成片状、云雾状、条状欠规则深灰影,可伴有增粗增黑血管反应。
三算子处理后图像可显示:乳腺内等灰度曲线均匀,多形成以血管分割区的同心圆,血管显化未见更多血管出现。
2.乳腺良性肿瘤图像
图像显示灰度呈深灰影,形状规则,边界清楚,血管多无改变。
三算子处理后图像可显示:灰影内曲线完整,灰影内亦无异常血管影。
3.乳腺炎图像
显示灰度为黑影,形态规则或不规则,血管走向多正常。
三算子处理后图像可显示:灰影等灰度曲线仍较正常,灰影内未见血管影
4.乳腺癌图像
病灶区域影像图显示等灰度线紊乱、异常、局灶性异常,血管显化有众多血管出现,且走形紊乱,边缘检测毛刺状。

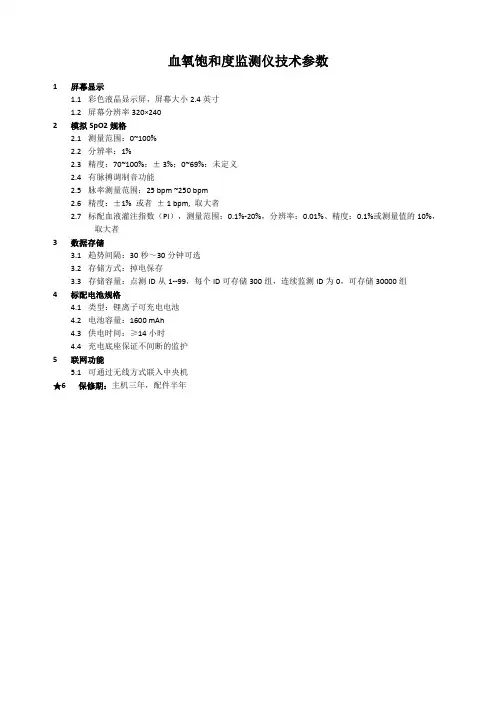

血氧饱和度监测仪技术参数
1屏幕显示
1.1彩色液晶显示屏,屏幕大小
2.4英寸
1.2屏幕分辨率320×240
2模拟SpO2规格
2.1测量范围:0~100%
2.2分辨率:1%
2.3精度:70~100%:± 3%;0~69%:未定义
2.4有脉搏调制音功能
2.5脉率测量范围:25 bpm ~250 bpm
2.6精度:±1% 或者± 1 bpm, 取大者
2.7标配血液灌注指数(PI),测量范围:0.1%-20%,分辨率:0.01%、精度:0.1%或测量值的10%,
取大者
3数据存储
3.1趋势间隔:30秒~30分钟可选
3.2存储方式:掉电保存
3.3存储容量:点测ID从1--99,每个ID可存储300组,连续监测ID为0,可存储30000组
4标配电池规格
4.1类型:锂离子可充电电池
4.2电池容量:1600 mAh
4.3供电时间:≥14小时
4.4充电底座保证不间断的监护
5联网功能
5.1可通过无线方式联入中央机
★6 保修期:主机三年,配件半年。

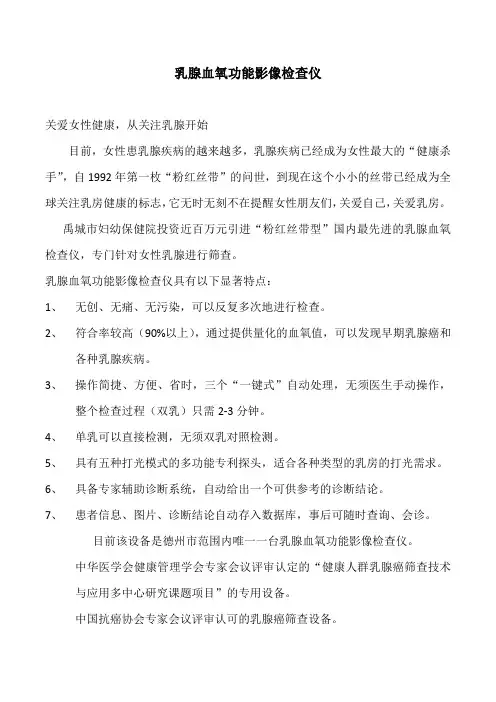

乳腺血氧功能影像检查仪关爱女性健康,从关注乳腺开始目前,女性患乳腺疾病的越来越多,乳腺疾病已经成为女性最大的“健康杀手”,自1992年第一枚“粉红丝带”的问世,到现在这个小小的丝带已经成为全球关注乳房健康的标志,它无时无刻不在提醒女性朋友们,关爱自己,关爱乳房。
禹城市妇幼保健院投资近百万元引进“粉红丝带型”国内最先进的乳腺血氧检查仪,专门针对女性乳腺进行筛查。
乳腺血氧功能影像检查仪具有以下显著特点:1、无创、无痛、无污染,可以反复多次地进行检查。
2、符合率较高(90%以上),通过提供量化的血氧值,可以发现早期乳腺癌和各种乳腺疾病。
3、操作简捷、方便、省时,三个“一键式”自动处理,无须医生手动操作,整个检查过程(双乳)只需2-3分钟。
4、单乳可以直接检测,无须双乳对照检测。
5、具有五种打光模式的多功能专利探头,适合各种类型的乳房的打光需求。
6、具备专家辅助诊断系统,自动给出一个可供参考的诊断结论。
7、患者信息、图片、诊断结论自动存入数据库,事后可随时查询、会诊。
目前该设备是德州市范围内唯一一台乳腺血氧功能影像检查仪。
中华医学会健康管理学会专家会议评审认定的“健康人群乳腺癌筛查技术与应用多中心研究课题项目”的专用设备。
中国抗癌协会专家会议评审认可的乳腺癌筛查设备。
中国妇女健康行指定的乳腺癌筛查专项设备。
政府有关部门《2010年批准进口医疗器械产品目录》重点推荐的“两癌筛查”专用设备。
中药熏蒸:通过丰富的药物热能,作用于人体扩张的毛孔,起到祛湿散寒、疏经通络、调理内分泌、排毒等功效,适用于小腹发凉、行经不畅、食欲差、畏寒、失眠、面部浅斑、风湿关节疼痛、四肢冰凉、失眠、经血发暗、月经不规律、白带异常、腰背肌肉酸痛的亚健康人群。
满月发汗:通过中药蒸汽引药入体,适用于产后气血不足、受风着凉、过早的劳累引起的颈肩腰腿痛、四肢关节足跟痛、宫寒体寒的治疗,起到活血化瘀、祛湿散寒、调理气血、促进血液循环、增强免疫力的功效,去除月子病,让产妇尽快恢复体力。
血氧仪的标准数值是多少血氧仪是一种用于测量人体血液中氧气饱和度的医疗设备,它可以帮助医生判断患者是否缺氧以及监测患者在手术或疾病治疗过程中的血氧变化情况。
血氧仪的标准数值是多少,是大家经常关心的问题。
在正常情况下,人体血氧饱和度的标准数值是95%以上。
接下来,我们将详细介绍血氧仪的标准数值以及相关知识。
首先,血氧饱和度是指血液中氧气的含量,通常用百分比来表示。
正常人在静息状态下,动脉血氧饱和度应该在95%以上,而在睡眠时,正常人的血氧饱和度应该在90%以上。
如果血氧饱和度低于这个数值,就表示血液中的氧气含量不足,可能会导致缺氧的症状,如头晕、乏力、呼吸困难等。
因此,血氧饱和度是评估人体呼吸功能和氧气供应情况的重要指标。
其次,血氧饱和度的测量是通过血氧仪来完成的。
血氧仪通过红外光和红外光吸收原理,测量人体血液中的血红蛋白饱和度,从而得到血氧饱和度的数值。
现在市面上常见的血氧仪有手持式的家用血氧仪和医用监护设备上的血氧探头。
无论是家用血氧仪还是医用血氧探头,其测量原理和方法都是一样的,只是在使用场景和精度上有所不同。
再次,除了血氧饱和度外,血氧仪还可以测量脉率。
脉率是指心跳的频率,通常以每分钟的心跳次数来表示。
在血氧仪上,脉率通常会和血氧饱和度一起显示,因为这两个指标是相互关联的。
当人体缺氧时,心脏会加快跳动,以弥补氧气供应不足的情况,因此脉率和血氧饱和度的测量结果是相辅相成的。
最后,需要注意的是,血氧仪的数值只是一个参考指标,不能完全代表人体的健康状况。
在实际使用血氧仪时,应该结合患者的临床症状、病史和其他检查结果来综合判断。
如果发现血氧饱和度低于正常范围,应及时就医,并接受专业医生的诊断和治疗。
综上所述,血氧仪的标准数值是95%以上,在测量血氧饱和度时,还应该注意脉率的情况。
血氧仪是一种非常重要的医疗设备,可以帮助医生及时发现患者的缺氧情况,对于一些患有呼吸系统疾病或正在接受手术治疗的患者来说,血氧仪更是不可或缺的监测设备。
血氧仪数值标准
血氧仪是指以血氧含量来检测血流状况的仪器,用来测量指尖、大拇指、耳垂、舌头
或鼻孔等多处体表部位的血氧饱和度,是心理健康检测的指标之一。
由于血氧饱和度会影
响心脏、肺部等脏器的运行效果,因此使用血氧仪的正确读数值对于健康状况的判断至关
重要。
血氧仪的正确读数值一般为饱和度(SpO2)在95%左右时最佳,超过85%,血氧饱和
度被认为是良好的。
当饱和度低于90%时,意味着可能出现呼吸障碍、心血管功能障碍等
症状,应立即接受进一步诊断。
如果发现老年人或小孩饱和度较低时,应引起更多的重视,同时进一步排查病因。
血氧仪读数值的正确使用,要求受检者必须保持安静,不能进行剧烈的运动等活动,
以免测量的读数值失去参考价值。
当受检者所处的环境温度较低时,血流减慢,血氧含量
也会受到影响,因而使读数值较低,这时应考虑受检者本身的身体状况。
当受检者服用了改善呼吸状况的药物,比如抗组胺和β2受体激动剂等药物时,受检
者的血氧含量将有所提高,这种情况时,血氧仪读数值将会长时间高于正常值,这时可以
选择检测鼻咽部的血氧饱和度,以获得更准确的数据。
此外,如果发现受检者的血氧仪读数值较低,应问及其是否最近有受到内外界刺激,
是否出现了咳嗽、胸闷、气促等症状。
这些反应有可能是由于炎症、肺部感染、呼吸道和
体力负荷相关疾病等所导致,需要合理控制情绪、保持良好的休息进食习惯,并及时就医
就诊以保障身心健康。
乳腺癌早期诊断中乳腺血氧功能成像的临床应用摘要】目的探讨乳腺癌早期诊断中乳腺血氧功能成像的临床应用情况;方法对2011年1月至2014年1月来我院行乳腺检查的2300例患者采用乳腺血氧功能成像的临床资料进行回顾性分析;结果2300例患者经乳腺血氧功能成像技术检测,其中9例拟诊为恶性肿瘤的患者中,有8例确诊为早期乳腺癌,诊断符合率达到了88.89%,假阳性率为11.11%,假阴性率为0;结论在对乳腺癌早期的诊断中,利用乳腺血氧功能影像检查仪,通过分析血氧含量,能够方便快捷地鉴别乳腺肿瘤的类型,并且创伤小,痛苦少,无其他副作用。
具有较高的临床推广应用价值。
【关键词】乳腺癌早期诊断乳腺血氧功能成像应用【中图分类号】R730.4 【文献标识码】A 【文章编号】2095-1752(2014)21-0208-01在我国,乳腺癌是一种发病率较高的癌症,可见于各年龄群体的女性,并且致死率较高。
在针对本病的临床诊断中,乳腺血氧功能影像检查仪以其方便、快捷,且无创伤、无痛苦,已成为临床上广泛应用的一项检查诊断技术[1]。
乳腺血氧检查技术在乳腺癌早期即可进行影像检查,并且能够将乳腺的代谢状态进行量化表示,鉴别出乳腺肿瘤的类型。
现对2011年1月至2014年1月前来我院行乳腺检查的患者采用乳腺血氧功能成像的情况报道如下。
1 资料与方法1.1 一般资料本组资料共计2300例,均为2011年1月至2014年1月前来我院行乳腺检查的患者,年龄17~75岁之间,平均年龄32±3.2岁。
所有患者在年龄、病情等方面差异均无显著性(P>0.05),具有可比性。
1.2 检查方法本组研究使用乳腺血氧功能影像检测仪(机器型号:GJM-GT6,深圳市国基科技有限公司生产)对患者进行检查诊断。
检查方法:取患者前倾坐位,保持两侧乳房裸露在外,光源探头置于乳房各部位进行探查,明确乳房发生病变部位的灰影、血管生长和血流状况、血管现象等。
血氧仪正常参数
血氧仪是检测人体血氧饱和度的一种设备,血氧饱和度指血红蛋白分子中
氧的结合能力,即血红蛋白中氧化铁含量占总铁量的百分比。
正常情况下,成
年人的血氧饱和度应该在95%以上,婴儿和小孩的血氧饱和度应该在90%以上。
因为生理、环境等因素的影响,个体之间的血氧饱和度存在一定的差异。
以下是常见情况下血氧饱和度的参考值:
1.健康成年人:正常的血氧饱和度应该在95%以上,健康的成年人一般不低于90%。
2.运动员:在运动时,由于身体代谢率的增加,血氧饱和度可能会有所下降,但是通常不会低于90%。
3.妊娠:由于胎儿的生长和发育,孕妇的血容量会增加,血氧饱和度可能
会有所下降,但一般也不低于90%。
4.高原的人群:由于高原环境相对欠缺氧气,血氧饱和度可能会下降到87%左右,但对于常年居住在高原地区的人群,也有可能适应性增加,血氧饱和度
并不会过低。
需要注意的是,以上数据仅供参考,具体的血氧饱和度还应该参考具体的
测量结果以及医生的诊断。
如果检测结果明显低于正常值,应该立即就医咨询。
