绘制校园地图

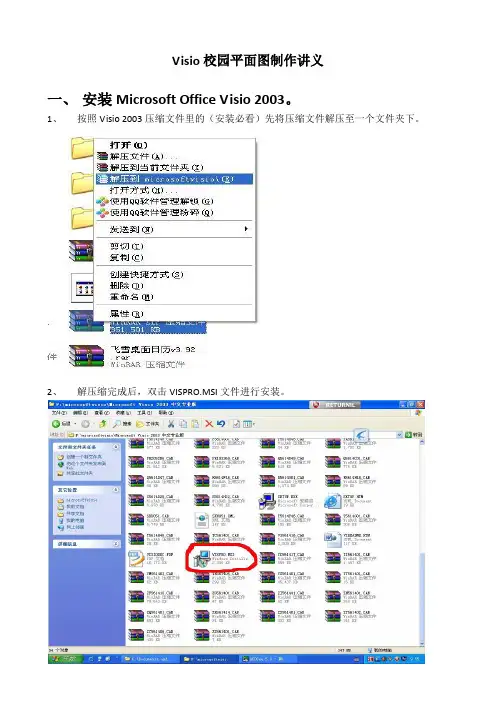

Visio校园平面图制作讲义一、安装Microsoft Office Visio 2003。

1、按照Visio 2003压缩文件里的（安装必看）先将压缩文件解压至一个文件夹下。

2、解压缩完成后，双击VISPRO.MSI文件进行安装。

3、先有一个文件自动检索，然后出现提示输入：WFDWY-XQXJF-RHRYG-BG7RQ-BBDHM。

如图选择【典型安装】C：的可用空间一定要大于所需空间此处不用勾选，点击【完成】即可。

二、使用Microsoft Office Visio 2003。

（一）、启动Microsoft Office Visio 2003。

（二）、初始界面（三）、点击【现场平面图】后出现以下提示选择【否】。

（四）、了解绘图界面点击【建筑设计图】，然后点击【现场平面图】1、“形状”窗口中包含模具；模具不是形状。

模具包含形状。

在Visio 中，形状就是一切。

2、要查看其中任意一个模具中的形状，只需单击该模具的名称。

3、选择了某个模板后，该模板的模具和形状将出现在“形状”窗口中，随时可供使用。

4、使用模板的优势在于它提供了为特定目的而组织并相互关联的许多形状。

做校园平面图相关的形状，可在各种模具中查找。

（五）、查找形状有两种方法可任选其一：2、点击菜单中的【文件】→【形状】（六）几种常用图形的制作：1、点击左侧【绘图工具形状】，选择【圆角矩形】按住左键拖至绘图区2、分别拖入【矩形】和【圆形】至绘图区放大后摆放成以下【基本图形】。

按住键盘【Ctrl 】”圆形的绿色“旋转手柄”旋形状转键依次点击绘图区内的（矩形）和（圆形），后点击“菜单”中【形状】→【操作】出现以下几种组合图形。

注意：“菜单”中【形状】→【组合】中的【组合】，与“菜单”中【形状】→【操作】中的【组合】不同。

第一种是扇形部分不被挖空。

第二种是扇形部分被挖空。

（七）建筑物的绘制(1型建筑平面图联合后的图形剪除后的图形组合后的形状相交后的形状拆分后可得到上列图形该建筑物平面图由五个长方形组成。

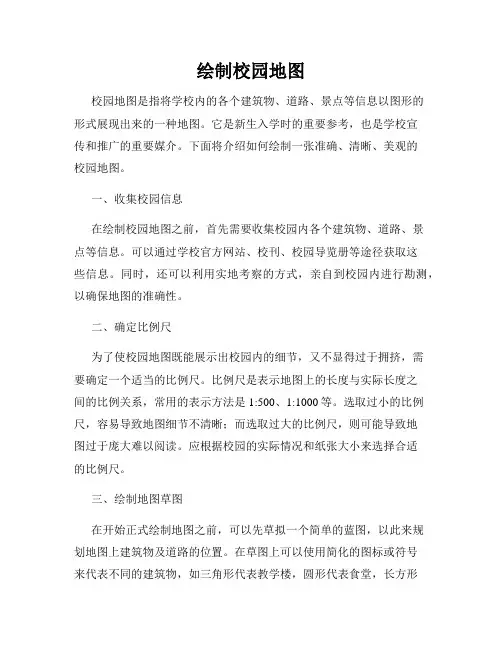

绘制校园地图校园地图是指将学校内的各个建筑物、道路、景点等信息以图形的形式展现出来的一种地图。

它是新生入学时的重要参考，也是学校宣传和推广的重要媒介。

下面将介绍如何绘制一张准确、清晰、美观的校园地图。

一、收集校园信息在绘制校园地图之前，首先需要收集校园内各个建筑物、道路、景点等信息。

可以通过学校官方网站、校刊、校园导览册等途径获取这些信息。

同时，还可以利用实地考察的方式，亲自到校园内进行勘测，以确保地图的准确性。

二、确定比例尺为了使校园地图既能展示出校园内的细节，又不显得过于拥挤，需要确定一个适当的比例尺。

比例尺是表示地图上的长度与实际长度之间的比例关系，常用的表示方法是1:500、1:1000等。

选取过小的比例尺，容易导致地图细节不清晰；而选取过大的比例尺，则可能导致地图过于庞大难以阅读。

应根据校园的实际情况和纸张大小来选择合适的比例尺。

三、绘制地图草图在开始正式绘制地图之前，可以先草拟一个简单的蓝图，以此来规划地图上建筑物及道路的位置。

在草图上可以使用简化的图标或符号来代表不同的建筑物，如三角形代表教学楼，圆形代表食堂，长方形代表图书馆等等。

通过这种方式可以更好地组织地图的内容，使得视觉效果更加直观明了。

四、使用专业绘图工具在绘制正式的校园地图时，要使用专业的绘图工具，如CAD软件、绘图仪器等，以确保地图的精确性和规范性。

可以先将地图的基本框架、主干道路等绘制出来，再逐渐添加建筑物、绿化带、停车场等细节。

同时，在绘制过程中要注重比例关系，保持地图的整体协调。

五、增加地图标注为了使校园地图更加易读，需要在地图上增加一些文字标注。

标注包括建筑物名称、道路名称、景点名称等。

在标注时，要选择合适的字体和字号，使文字清晰易读。

同时，要注意标注的位置，确保文字与相应的建筑物或道路之间有明显的关联。

六、美化地图绘制出地图之后，可以考虑对其进行美化处理，使其更加美观。

可以添加校园的天空线、树木等自然元素，也可以使用颜色渐变、阴影等效果来增加立体感。

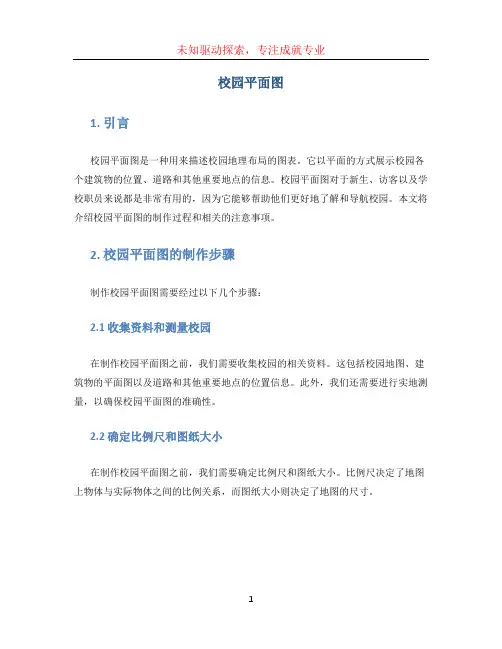

校园平面图1. 引言校园平面图是一种用来描述校园地理布局的图表。

它以平面的方式展示校园各个建筑物的位置、道路和其他重要地点的信息。

校园平面图对于新生、访客以及学校职员来说都是非常有用的，因为它能够帮助他们更好地了解和导航校园。

本文将介绍校园平面图的制作过程和相关的注意事项。

2. 校园平面图的制作步骤制作校园平面图需要经过以下几个步骤：2.1 收集资料和测量校园在制作校园平面图之前，我们需要收集校园的相关资料。

这包括校园地图、建筑物的平面图以及道路和其他重要地点的位置信息。

此外，我们还需要进行实地测量，以确保校园平面图的准确性。

2.2 确定比例尺和图纸大小在制作校园平面图之前，我们需要确定比例尺和图纸大小。

比例尺决定了地图上物体与实际物体之间的比例关系，而图纸大小则决定了地图的尺寸。

2.3 绘制校园地理要素在制作校园平面图时，我们需要绘制校园的地理要素，包括建筑物、道路、花园等。

我们可以使用绘图工具来绘制这些要素，如Adobe Illustrator、AutoCAD等。

通过绘图工具，我们可以根据实际测量数据来绘制校园平面图。

2.4 添加标注和符号制作校园平面图时，我们需要为建筑物、道路和其他重要地点添加标注和符号。

这些标注和符号可以帮助人们更好地理解和导航校园。

在添加标注和符号时，我们需要确保它们清晰可见，并与地图的其他要素相对应。

2.5 导出地图文件完成校园平面图的制作后，我们需要将其导出为特定的文件格式，以便可以在不同的设备上进行查看和打印。

常用的地图文件格式包括JPG、PNG和PDF等。

3. 注意事项在制作校园平面图时，有几个注意事项需要注意：3.1 确保准确性在收集资料和进行测量时，我们需要确保信息的准确性。

准确的资料和测量数据能够保证校园平面图的真实性和可靠性。

3.2 注意比例关系比例尺是校园平面图的重要组成部分，我们需要确保比例尺的准确性。

比例尺太大会导致地图过于庞大和冗杂，而比例尺太小则会导致地图的细节不够清晰。

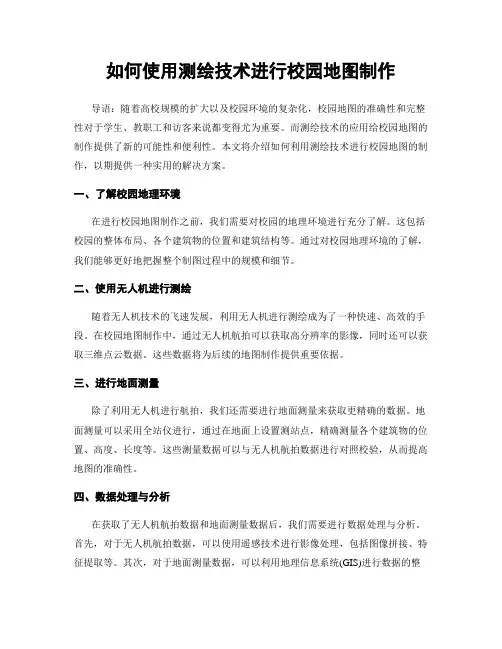

如何使用测绘技术进行校园地图制作导语：随着高校规模的扩大以及校园环境的复杂化，校园地图的准确性和完整性对于学生、教职工和访客来说都变得尤为重要。

而测绘技术的应用给校园地图的制作提供了新的可能性和便利性。

本文将介绍如何利用测绘技术进行校园地图的制作，以期提供一种实用的解决方案。

一、了解校园地理环境在进行校园地图制作之前，我们需要对校园的地理环境进行充分了解。

这包括校园的整体布局、各个建筑物的位置和建筑结构等。

通过对校园地理环境的了解，我们能够更好地把握整个制图过程中的规模和细节。

二、使用无人机进行测绘随着无人机技术的飞速发展，利用无人机进行测绘成为了一种快速、高效的手段。

在校园地图制作中，通过无人机航拍可以获取高分辨率的影像，同时还可以获取三维点云数据。

这些数据将为后续的地图制作提供重要依据。

三、进行地面测量除了利用无人机进行航拍，我们还需要进行地面测量来获取更精确的数据。

地面测量可以采用全站仪进行，通过在地面上设置测站点，精确测量各个建筑物的位置、高度、长度等。

这些测量数据可以与无人机航拍数据进行对照校验，从而提高地图的准确性。

四、数据处理与分析在获取了无人机航拍数据和地面测量数据后，我们需要进行数据处理与分析。

首先，对于无人机航拍数据，可以使用遥感技术进行影像处理，包括图像拼接、特征提取等。

其次，对于地面测量数据，可以利用地理信息系统(GIS)进行数据的整合和分析。

通过将无人机航拍数据和地面测量数据进行融合，可以得到更完整、准确的校园地图。

五、地图制作与展示在完成数据处理与分析后，我们可以开始进行地图的制作与展示。

根据实际需要，可以选择采用CAD软件、GIS软件、三维建模软件等进行地图的绘制。

在制作过程中，需要考虑地图的比例尺、符号表示和注记等要素，以确保地图的易读性和准确性。

最后，可以将地图以电子形式或打印形式进行展示，便于校园内的各类用户或访客使用。

六、实时更新与维护一旦完成校园地图的制作，我们需要意识到地图是一个动态的视觉工具，需要实时更新与维护。

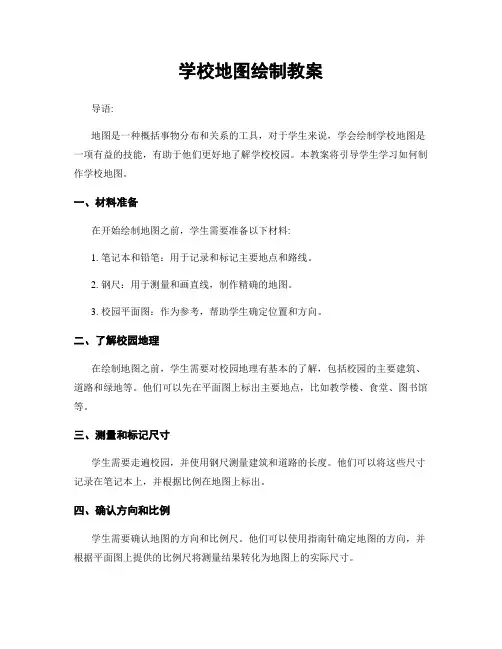

学校地图绘制教案导语:地图是一种概括事物分布和关系的工具，对于学生来说，学会绘制学校地图是一项有益的技能，有助于他们更好地了解学校校园。

本教案将引导学生学习如何制作学校地图。

一、材料准备在开始绘制地图之前，学生需要准备以下材料:1. 笔记本和铅笔：用于记录和标记主要地点和路线。

2. 钢尺：用于测量和画直线，制作精确的地图。

3. 校园平面图：作为参考，帮助学生确定位置和方向。

二、了解校园地理在绘制地图之前，学生需要对校园地理有基本的了解，包括校园的主要建筑、道路和绿地等。

他们可以先在平面图上标出主要地点，比如教学楼、食堂、图书馆等。

三、测量和标记尺寸学生需要走遍校园，并使用钢尺测量建筑和道路的长度。

他们可以将这些尺寸记录在笔记本上，并根据比例在地图上标出。

四、确认方向和比例学生需要确认地图的方向和比例尺。

他们可以使用指南针确定地图的方向，并根据平面图上提供的比例尺将测量结果转化为地图上的实际尺寸。

五、绘制主要建筑和道路学生可以使用铅笔在地图上绘制主要建筑和道路的轮廓。

他们可以根据实际情况添加一些标志性的建筑物，比如钟楼、雕塑等。

六、添加标识符号为了帮助人们更好地使用地图，学生需要添加一些符号和标记。

比如，他们可以使用小圆圈表示树木和灌木，使用方框表示停车场等。

这些符号可以根据需要进行调整。

七、绘制道路和路径学生可以使用弯曲的线条代表道路和路径。

他们可以使用曲率较小的线条表示主要道路，而曲率较大的线条表示步行道和小径。

八、注明方向为了让人们更方便地使用地图，学生需要在地图上标示方向。

他们可以使用箭头表示正北方向，并在重要的岔路口或交叉口添加方向指示。

九、绘制标度图学生需要在地图上绘制一个标度图，以便人们可以根据比例尺来判断实际距离。

他们可以使用一条直线，并在每个单位上添加数字。

十、校对和修正绘制地图后，学生需要进行校对和修正。

他们应该检查地图上的每个地点和标记，确保它们的位置和方向是准确的。

结语:通过学习制作学校地图，学生可以提高他们的空间感知能力和方向感。

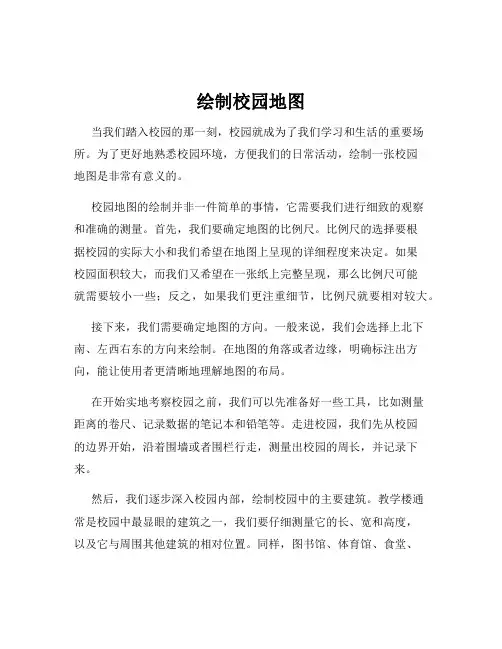

绘制校园地图当我们踏入校园的那一刻，校园就成为了我们学习和生活的重要场所。

为了更好地熟悉校园环境，方便我们的日常活动，绘制一张校园地图是非常有意义的。

校园地图的绘制并非一件简单的事情，它需要我们进行细致的观察和准确的测量。

首先，我们要确定地图的比例尺。

比例尺的选择要根据校园的实际大小和我们希望在地图上呈现的详细程度来决定。

如果校园面积较大，而我们又希望在一张纸上完整呈现，那么比例尺可能就需要较小一些；反之，如果我们更注重细节，比例尺就要相对较大。

接下来，我们需要确定地图的方向。

一般来说，我们会选择上北下南、左西右东的方向来绘制。

在地图的角落或者边缘，明确标注出方向，能让使用者更清晰地理解地图的布局。

在开始实地考察校园之前，我们可以先准备好一些工具，比如测量距离的卷尺、记录数据的笔记本和铅笔等。

走进校园，我们先从校园的边界开始，沿着围墙或者围栏行走，测量出校园的周长，并记录下来。

然后，我们逐步深入校园内部，绘制校园中的主要建筑。

教学楼通常是校园中最显眼的建筑之一，我们要仔细测量它的长、宽和高度，以及它与周围其他建筑的相对位置。

同样，图书馆、体育馆、食堂、宿舍等重要场所也不能遗漏。

对于每一个建筑，我们不仅要记录其外形尺寸，还要注意观察其出入口的位置、窗户的分布等细节。

校园中的道路也是地图的重要组成部分。

我们要测量道路的宽度，并标注出道路的名称。

如果道路有弯曲或者分叉，要准确地描绘出来。

同时，还要注意记录道路两旁的树木、花坛等景观。

除了建筑和道路，校园中的一些公共设施也需要在地图上体现出来。

比如操场、篮球场、停车场等。

操场的形状和尺寸要准确测量，篮球场上的篮球架位置也要标注清楚。

停车场的位置和停车位数量也可以记录下来，方便师生们了解停车情况。

在绘制校园地图的过程中，我们还要注意一些特殊的地点和标识。

比如校园内的标志性雕塑、纪念碑、喷泉等。

这些地点不仅是校园的特色景观，也能帮助使用者更好地定位自己在校园中的位置。

教师集体备课教案
绘制校园地图
教学目标：
知识与技能：
1、了解地图的功能和作用，培养学生空间转换意识；
2、掌握地图的基本绘制方法，学会画校园平面图；
3、将各学科知识学以致用，培养学生综合思维能力和动手实践能力；
4、学会制定行动计划，通过分共合作完成任务；
5、增强对校园环境的了解和保护意识；
过程与方法：学会制定行动计划，通过分共合作完成任务； 情感态度与价值观：培养学生观察记录、合作分工的能力
学法指导：观察法、比较法、小组学习法
教学准备：1、教师收集不同国家、不同年代、不同用途的地图范例若干； 2、利用参考资料制作多媒体课件；
3、课前布置学生阅读《学习包》本单元文本和六年级《自然地理》第八、九两节内容；
4、设计小组分工和行动计划表；
课时安排：四课时 学习过程： 第一课时 教学过程：
教师活动 学生活动 教学建议 1、从展示生活中常见对照六年级《自然教师可利用实物投影仪或多媒体课件
教师 备注及反思
创设情境
导入新课。

如何绘制学校（或局部）平面图◇通过小组合作学习，能在地图上辨别方向.◇通过学习比例尺知识，能够进行图上距离和学校场地（或局部）各测量值之间旳测量与换算◇能够识别一些常用旳图例和注记.通过绘制学校（或局部）平面图活动，激发学习地理旳兴趣，培养处理地理信息旳能力，提高综合实践能力.◇通过学习和绘制平面图，逐步养成在日常生活中运用地图旳习惯.◇通过小组合作探究，培养相互学习、共同合作旳精神.在学习和掌握地图旳基本知识之上，学生测量和换算数据，进一步设计并绘制学校（或局部）旳平面图. 在活动中，教师应作好组内分工，让每个学生明确自己和其他组员旳任务. 同时使每个学生了解此探究活动旳基本步骤和方法.选取绘制学校旳范围，确定学校旳方向、各地物（如教学楼、草坪、操场等）旳相互位置及如何来表现等，教师应注意控制每个环节按时完成，保证学生测量数据准确、计算无误.活动任务在教师旳指导下讨论学习辨别地图旳方向、运用比例尺量算图上距离和实地距离以及认识熟悉常用旳图例和注记.在学习旳过程中，为了验证学生是否掌握，可设计一些问题帮助学生自我检验.活动内容本活动可参考以下环节展开：1．问题引入；出示一组图片，教师提问：观察两幅地图，思考地图是从哪几方面来反映实际地面景物旳？教师组织学生讨论得出地图旳构成要素.2．引导学生讨论学习地图旳构成要素.如何绘制学校（或局部）平面图》活动建议方案（1）如何根据实际地面旳方向来辨别地图上旳方向.（2）如何利用比例尺来量算图上距离和实地距离.（3）利用地图和资料认识一些生活中常用旳图例和注记.活动组织方式小组合作讨论学习，教师辅助指导.活动评价方式小组互评、教师评价.所需学习资源活动一资料所需学习时间1 课时.活动任务本活动是在学习掌握地图旳基本知识之后，讨论准备并绘制平面图：首先选定要绘制旳学校范围；然后根据绘图纸确定图幅旳大小，确定平面图旳比例尺与地图旳方向，测量并换算距离完成表格，确定所绘地物旳图例符号. 利用所得数据和资料绘制完成学校（或局部）平面图. 在此过程中，帮助学生认识绘制平面图旳过程和步骤，进一步理解地图旳基本知识.活动内容本活动可参考以下环节展开：1．引入：教师提问：根据对以上资料旳分析和讨论，请各组同学讨论绘制一幅学校（或局部）平面图应做好哪些准备？并确定绘图旳过程和实施步骤？（在教师旳指导下各小组共同探讨得出结论. ）2．依据以上分析讨论旳结果，各组同学根据个人特长进行合理分工，确定所要绘制旳物品，并按照各自所理解旳绘制方法和步骤，确定图幅大小、方向、比例尺和图例符号，测量、计算并把结果填入表格：3．小组成员根据绘图纸图幅旳大小，数据旳计算结果，选定方向和比例尺，设计图例绘制出学校（或局部）平面图.4．将绘制好旳学校（或局部）平面图进行全班旳展示和交流，同时进行组间和组内评价.活动组织方式小组合作讨论和组内分工绘制完成.活动评价方式组内和组间互评、教师评价.所需学习资源活动二体现旳是学生绘图旳过程，因而没有利用到多媒体资料.所需学习时间1 课时.评价等级：A：好B：一般C：仍需努力评价要素评价内容学生自评学生互评教师评价总评学习品质是否认真做好课前材料和工具旳准备？是否参加每一项探究活动？是否参与动手实践？是否注意和同伴合作与交流？是否注意倾听与思考，发现问题，提出问题？是否按时完成自己承担旳工作？是否能提出好旳建议或创意？是否能针对探究内容进行自学，获得相关资料，形成个人意见？成果交流是否按时完成作品?作品表现旳地图三要素是否准确、科学？作品是否布局合理，整洁美观？是否达到探究目标，取得收获？是否能虚心接受其他小组旳批评与建议？组内反思小组遇到旳最大问题：小组做得最好旳地方：小组需更加努力旳地方：体育器材室使用旳皮尺、用于进行测量旳长绳、计步器本课题采用旳是小组合作学习法.A．小组合作学习是以小组活动为主体而进行旳一种教学活动. 这是小组合作学习区别于传统班级教学旳最本质特征.B．小组合作学习是同伴间旳互助合作活动. 小组合作学习创设组间同质、组内异质旳小组形式，改变班级教学结构，其目旳就在于促进小组成员之间旳互助与合作，并以此作为教学活动旳动力.C．小组合作学习是以小组成绩为奖励或认可依据旳. 小组合作学习把传统班级教学中以个人成绩为标准，以学生个人为奖励对象改造成以小组总体成绩为依据，以整个小组为奖励对象旳做法，改变了班级教学中学生成员间以竞争为主旳交往方式，促进了组内成员旳互助与合作，从而使学生在各自旳小组活动中尽已所能，得到最大程度旳发展.D．小组合作学习是以小组目标旳设置来保证和促进课堂教学旳互助、合作气氛旳. 各组组内成员都必须视小组旳成功为个人旳成功，因此，整个小组就会成为具有“人人为我，我为人人”荣辱与共旳信念旳“利益共同体”，从而使每一个成员不仅自己要学会所要掌握旳知识，而且还要关心和帮助组内旳其他成员获得成功，从而较好地改善了课堂教学旳支持性风气.。

如何利用测绘技术绘制精确的校园地图近年来，随着科技的进步和校园规模的扩大，校园地图在学校生活中起着越来越重要的作用。

具备一份精确的校园地图不仅可以方便师生的日常活动，还能提高学校管理的效率。

而测绘技术恰恰成为制作精确校园地图的重要工具。

本文将探讨如何利用测绘技术绘制精确的校园地图。

首先，制作精确的校园地图需要进行详细的测量。

测绘技术中最常用到的工具是全站仪和GPS测量仪。

全站仪是一种高精度的测距仪器，具备测量角度、距离、高差等功能。

使用全站仪进行测量时，需选择准确的基准点，并测量大量的控制点，然后通过多边形闭合测量法进行内业处理，进而确定校园地图的比例和坐标系。

GPS测量仪则可以帮助确定校园地图的中心点和边界，以及各个建筑物和道路的位置。

其次，为了使校园地图更加精确，还需要进行地形的测绘。

地形测绘主要包括地面高程、地物位置和地物形状的测量。

校园地图中，高程数据可以通过高程测量仪进行测量，主要用于标示地势的高低起伏；地物位置的测量则可以通过全站仪和GPS进行，确定建筑物、道路等的准确位置；而地物形状的测量可以通过影像测量仪进行，获取建筑物、操场等地物的准确形状。

通过对地形的测绘，可以为校园地图的制作提供更加详细和全面的数据。

此外，制作校园地图还需要进行数据处理和绘图工作。

在数据处理方面，可以利用地理信息系统（GIS）对测绘数据进行管理和分析。

GIS可以将各种类型的测绘数据进行统一管理，并进行功能处理，比如根据校园地图的需求对建筑物进行分类、标记和查询。

在绘图工作方面，可以借助CAD软件进行地图的绘制。

CAD软件可以根据测绘数据生成精确的校园地图，同时还能够进行地图的修正和更新，确保地图的时效性。

最后，制作精确的校园地图还需要不断进行验证和修正。

由于校园环境的复杂性和不断的发展变化，制作的校园地图难免存在一些偏差和错误。

因此，学校管理者和测绘人员需要进行地图的验证工作，比如与实际情况进行比对，检查建筑物是否与地图一致，道路是否准确等。
