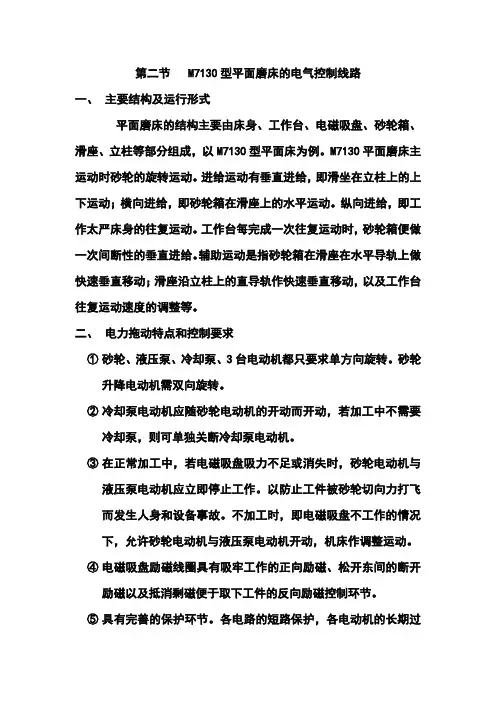

第二节 M7130型平面磨床的电气控制线路一、主要结构及运行形式平面磨床的结构主要由床身、工作台、电磁吸盘、砂轮箱、滑座、立柱等部分组成，以M7130型平面床为例。
M7130平面磨床主运动时砂轮的旋转运动。
进给运动有垂直进给，即滑坐在立柱上的上下运动；横向进给，即砂轮箱在滑座上的水平运动。
纵向进给，即工作太严床身的往复运动。
工作台每完成一次往复运动时，砂轮箱便做一次间断性的垂直进给。
辅助运动是指砂轮箱在滑座在水平导轨上做快速垂直移动；滑座沿立柱上的直导轨作快速垂直移动，以及工作台往复运动速度的调整等。
二、电力拖动特点和控制要求①砂轮、液压泵、冷却泵、3台电动机都只要求单方向旋转。
砂轮升降电动机需双向旋转。
②冷却泵电动机应随砂轮电动机的开动而开动，若加工中不需要冷却泵，则可单独关断冷却泵电动机。
③在正常加工中，若电磁吸盘吸力不足或消失时，砂轮电动机与液压泵电动机应立即停止工作。
以防止工件被砂轮切向力打飞而发生人身和设备事故。
不加工时，即电磁吸盘不工作的情况下，允许砂轮电动机与液压泵电动机开动，机床作调整运动。
④电磁吸盘励磁线圈具有吸牢工作的正向励磁、松开东间的断开励磁以及抵消剩磁便于取下工件的反向励磁控制环节。
⑤具有完善的保护环节。
各电路的短路保护，各电动机的长期过载保护，零压、欠压保护，电磁吸盘吸力不足的欠电流保护，以及线圈断开时产生高电压而危及电路中其他电器设备的过压保护等。
⑥具有机床安全照明电路与工件去磁的控制环节。
三、电气控制线路分析1.该车床型号意义M 磨床 7平面 1卧轴距台式 30工作台的工作面宽为300mm 2.电气控制线路图（1）主电路分析QS1为电源开关，主电路中有3台电动机，M1为砂轮电动机，M2为冷却泵电动机，M3为液压泵电动机，他们共用一组熔断器FU1作为短路保护。
砂轮电动机M1用接触器KM1控制，用热继电器FR1进行过载保护；由于冷却泵电动机M2是工作于砂轮机M1之后，所以M2的控制电路接在接触器KM1主触点下方，通过接插件X1将冷却泵电动机M2和砂轮电动机M1电源线相连，并且M2和M1电动机在主电路实现顺序控制。

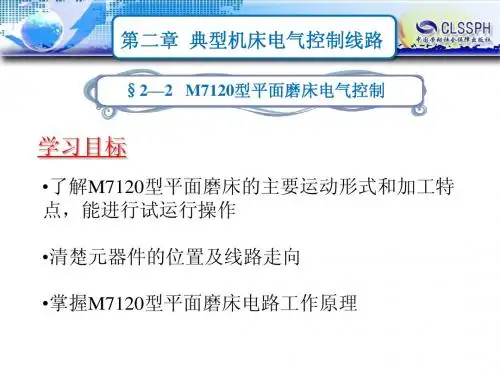

M7120平面磨床控制电路分析当电源正常时，合上电源开关 SC1,欠电压继电器 KV线圈得电，KV 的动合触点闭合，可进行操作。
（1）液压泵电动机M1控制 (其控制电路位于7区）起动过程为：按下SB3 ，SB3动作,KM1线圈(得电吸合),KM1主触头闭合，KM1常开触头闭合自锁，M1 起动运转停止过程为：按下SB2,SB2动作,KM1线圈( 失电释放 ),KM1主触头断开，KM1常开触头复位断开， M1 停转。
（2）砂轮电动机M2的控制（其控制电路位于 9 区）起动过程为：按下SB5 ，SB5动作,KM2线圈（得电吸合）,KM2主触头闭合，KM2常开触头闭合，M2 起动；停止过程为：按下SB4,SB4动作，KM2线圈( 失电释放 )，KM2主触头断开,KM2常开触头复位断开M2 停转。
（3）冷却泵电动机M3的控制冷却泵电动机由于通过插座 XS1 与接触器 KM2 主触点相联，因此 M3 是与砂轮电动机 M2 联动控制，按下SB5时M3与M2同时起动，按下SB4时同时停止。
FR2 与FR3的常闭触点串联在 KM2线圈回路中，M2、M3中任一台过载时,相应的热继电器动作,都将使 KM2 线圈失电,M2、M3 同时停止。
（4）砂轮升降电动机M4的控制其控制电路位于 11 区， 12 区，采用点动控制。
砂轮上升控制过程为：按下 SB6 ， SB6动作，KM3线圈（得电吸合）KM3主触头闭合，M4 起动正转运转，砂轮上升。
当砂轮上升到预定位置时，松开 SB6 ,SB6复位断开,KM3线圈（失电释放）,KM3主触头断开，M4 停转，砂轮停止上升。
砂轮下降控制过程为：按下 SB7,SB7动作，KM4线圈（得电吸合）KM4主触头闭合，M4 起动反转运转,砂轮下降。
当砂轮下降到预定位置时，松开 SB7，SB7复位断开，KM4线圈（失电释放），KM4主触头断开，M4停转，砂轮停止下降。
2。
