沪科版第十四章(了解电路)测试卷

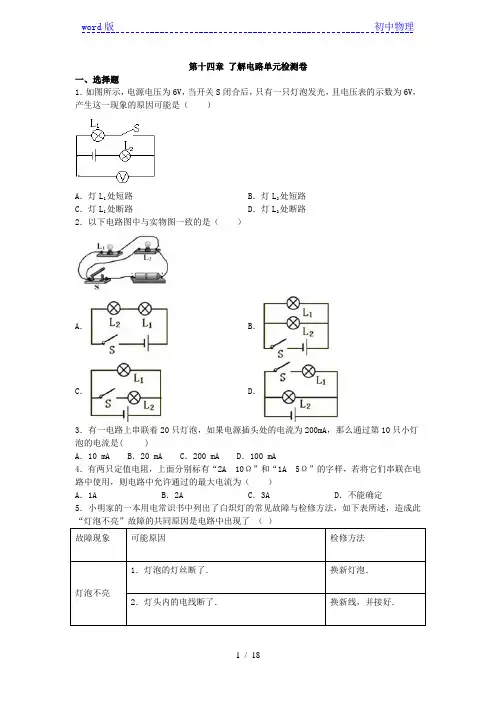

第十四章了解电路单元检测卷一、选择题1．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路2．以下电路图中与实物图一致的是（）A．B．C．D．3．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是( )A．10 mA B．20 mA C．200 mA D．100 mA4．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．不能确定5．小明家的一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了（）A．短路B．通路C．断路D．支路6．如图所示，电源电压不变，R1、R2为定值电阻且R1＞R2。

开关 S 闭合后，电流表示数最小的是（）A．B．C．D．7．用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源不变的条件下，他们所记录的实验结果如下，你认为其中不可能的是A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭8．如图所示，能够正确表示电路连接的是图（）A．B．C．D．9．如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，U dc=0,若电路中只有一处故障，则其故障原因可能是（）A ．小灯泡灯丝断了B ．小灯泡被短路了C ．开关接触不良，断路了D ．电流表断路10．如图所示，开关S 闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现=3.0V ac U ，=0V ab U ， 3.0V bc U 。

九年级物理上册《第十四章了解电路》单元检测卷及答案(沪科版)一、填空题(每空2分,共40分)1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能小纸屑,小纸屑与玻璃板接触后,带上(选填“同种”或“异种”)电荷,又互相排斥.2.如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的,给电动车充电时,蓄电池相当于电路中的,将电能转化为储存起来.3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是联的.4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是A;每只小灯泡两端的工作电压是V.5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过,因为起爆器(选填“是开路”或“被短路”).6.如图所示,要使灯L1和L2串联,则应该只闭合开关;如果要使灯L1和L2并联,则应该只闭合开关;绝对不允许同时闭合的开关是.7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为V,L1两端的电压为V,电源电压为V.8.在如图所示的电路中,电源电压保持不变.若电路中某一电表出现开路,闭合开关S后,两灯均不发光,则出现开路的电表是.若灯L1、L2中某一灯的灯丝被烧断,此时,两灯中有一灯不发光,则三个电表中示数一定大于零的电表是.二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列关于电流、电压的叙述正确的是( )A.只要电路两端有电压,电路中就一定有电流B.只要电路闭合,电路中就会产生电流C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压D.当电路中的电流为零时,电源电压也为零10.如图所示的电路图中,开关闭合后,两个灯泡属于并联的是( )A B C D11.如图甲所示的电路中,闭合开关后灯泡发光,如图乙所示是用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器C的带电情况与毛皮摩擦过的橡胶棒相同).根据图中信息可以判断出( )甲乙A.开关中电流的方向是由A向BB.开关中自由电子定向移动的方向是由A向BC.金属棒中电流的方向是由C向DD.金属棒中自由电子定向移动的方向是由D向C12.具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节新干电池.关于该手电筒,下列说的是( )法错误．．A.金属弹簧的弹性和导电性可防止电路接触不良,造成开路B.干电池为电源,按键为电路开关C.灯泡发光时,灯泡两端的电压为3 VD.该电路的电源电压为5 V13.如图,用细线悬挂着A、B、C、D、E、F六个轻质小球,它们之间相互作用的情况如图所示,则以下描述正确的是( )A.小球A、D一定带同种电荷B.小球E可能带电C.小球B、C可能带异种电荷D.小球B可能不带电14.如图所示,电源电压不变,开关S闭合后,下列说法正确的是( )A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大15.汽车安全带未系提示器由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下列各图中,能够满足要求的是(R是限流电阻)( )A B C D16.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A第16题图第17题图17.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法正确的是( ) A.电路完好无故障 B.L1灯丝断了C.L2灯丝断了 D.L3灯座处发生了短路18.(多选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作,则下列说法正确的是( )A.开关S1闭合,S2断开,电源外部电流的流向为d→c→b→e→aB.开关S 1、S 2都闭合,灯泡L 1和L 2并联C.开关S 1、S 2都闭合,通过灯泡L 1、L 2的电流大小无法确定D.闭合S 1、S 2中任意一个开关,都会有灯泡发光 三、作图题(共4分)19.(2分)灯L 1、L 2串联,用电压表测灯L 2两端的电压,连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×”,并画出正确的导线.20.(2分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S 1控制指示灯L 1和电铃;开关S 2控制指示灯L 2和电铃.请在图中连线,形成符合要求的完整电路图.四、实验探究题(共20分)21.(4分)小红在干燥的天气里用塑料梳子梳头时,发现头发随着梳子飘起.她知道这是因为梳子带了电,但不知道带的是正电还是负电,为了探究这个问题,请你帮她完成实验的设计. (1)实验器材:丝绸、玻璃棒、塑料梳子、细线等. (2)实验的原理: . (3)实验方案及判断方法: .22.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.U AB /V U BC /V U AC /V 1.41.42.8(1)小明按如图所示的电路图完成了实验,并把数据记录在表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端的电压之和;②串联电路中,各部分电路两端的电压相等.(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是 .(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法(选填“能”或“不能”)测出L两端的电压,理由是.2(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是.那么L2是短路还是正常的?小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是.23.(8分)小宇按图甲所示电路探究并联电路电流的关系.甲乙(1)实验时,将电流表接入电路中A处,闭合开关后电流表指针偏转情况如图乙所示,原因是.(2)纠正错误后,把电流表分别接入电路中的A、B、C处,测出对应的电流,实验数据如表所示.表格所记录的数据中,明显错误的数据是,造成错误的原因可能是.实验次数I A/A I B/A I C/A1 0.1 0.2 1.52 0.2 0.3 0.53 0.3 0.4 0.7(3)在某次实验中接线时,小宇接好最后一根线,电流表指针就发生偏转了,原因是.(4)由实验数据可知,在实验中,电流表必须选用大量程的有次.五、综合应用题(共6分)24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E 处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是U AB=0 V、U AC=0 V、U AD=3 V、U AE=3 V.(1)实验中的大头针相当于.(2)断点的位置在哪两点之间?如何找到断点的具体位置?参考答案1.吸引同种2.开关用电器化学能3.串并4.0.15115.a没有被短路6.S2S1、S3S2、S37.28108.电流表A电压表V、电流表A9.C10.A 11.B12.D 13.C14.A15.C16.D17.C18.BC 19.如图所示.20.如图所示.21.(每空2分)(2)同种电荷相互排斥,异种电荷相互吸引(3)将梳过头的梳子用细线吊起,用丝绸摩擦过的玻璃棒靠近梳子的一端,观察是相斥还是相吸.如果相互吸引,则梳子带负电;如果相互排斥,则梳子带正电(合理即可)22.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分) (3)不能(1分) 电压表的正、负接线柱接反了,指针反偏(4)开路用另外一个小灯泡与L1并联(或替换L1),如果这个小灯泡与L2都发光,则L2正常;若只有这个小灯泡发光,L2不发光,则L2短路(合理即可)23.(除标注外,每空2分)(1)电流表量程选大了(2)1.5电流表使用的是小量程,读数时却按大量程读数了(或读数时看错量程) (3)连接电路过程中,开关没有断开(1分) (4)1(1分)24.(1)接线柱(1分)(2)断点在C、D之间.(2分)慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V 时,断点就在此时所移动的大头针所在的位置.(3分)。

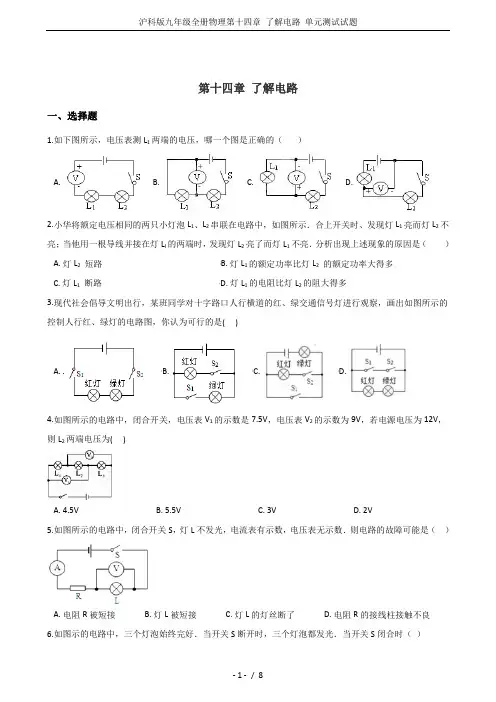

第十四章了解电路一、选择题1.如下图所示，电压表测L1两端的电压，哪一个图是正确的（）A. B. C. D.2.小华将额定电压相同的两只小灯泡L1、L2串联在电路中，如图所示．合上开关时、发现灯L1亮而灯L2不亮；当他用一根导线并接在灯L l的两端时，发现灯L2亮了而灯L1不亮．分析出现上述现象的原因是（）A. 灯L2短路 B. 灯L1的额定功率比灯L2的额定功率大得多C. 灯L1断路D. 灯L1的电阻比灯L2的阻大得多3.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行观察，画出如图所示的控制人行红、绿灯的电路图，你认为可行的是( )A. B. C. D.4.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为( )A. 4.5VB. 5.5VC. 3VD. 2V5.如图所示的电路中，闭合开关S，灯L不发光，电流表有示数，电压表无示数．则电路的故障可能是（）A. 电阻R被短接B. 灯L被短接C. 灯L的灯丝断了D. 电阻R的接线柱接触不良6.如图示的电路中，三个灯泡始终完好．当开关S断开时，三个灯泡都发光．当开关S闭合时（）A. L1、L2、L3都不亮B. L1、L2、L3都发光C. L2不亮，L1、L3亮D. L1、L2不亮，L3亮7.如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路8.如图，电源电压为6V，闭合开关后两灯均不亮，此时电压表的示数为6V，出现这一现象的原因可能是（）A. L1断路B. L2断路C. L1短路D. L2短路9.如图所示的电路，电源电压保持不变。

闭合开关S后，电路正常工作。

过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是（）A. 电阻R断路，灯L变暗B. 电阻R短路，灯L变亮C. 灯L断路，电压表的示数变小D. 灯L短路，电压表的示数变大10.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）A. U AB>U BC，I AB<I BCB. U AB<U BC，I AB=I BCC. U AB>U BC，I AB＝I BCD. U AB＝U BC，I AB<I BC二、填空题11.台式电脑使用一段时间后，需要打开主机箱除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了带上了________ ，具有________ 的性质，所以灰尘会附着在扇叶上。

《了解电路》单元测试卷姓名 分数一、填空题（每空2分，共46分）1．在我国，家庭电路的电压是 V ，一节干电池的电压为 V,对人体安全的电压不高于 V 。

每个用户之间的电路连接方式是 联；每年中考，合肥市使用金属探测仪防止考生作弊，金属是 （填“导体”或“绝缘体”）。

2．物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为 电荷；同种电荷间的相互作用规律是 。

3．如左下图所示，开关闭合后，电压表V 1的示数为2.4V ，电压表V 2的示数为6V ，则灯L 1两端的电压为 ，灯L 2两端的电压为 ，电源电压为 。

4．如右上图所示，V 表示数为 4.5V,A 1、A 2两表示数分别为l.2A 、0.9A ，则电源电压是 ，通过L 1、L 2的电流分别为 A 和 A 。

5．如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L 1两端的电压是 V ，L 2两端的电压是 V 。

6．在右上图所示的电路中，要测量干路和支路的电流大小 及灯泡两端的电压，则①是_________表，②是_________表，③是___________表。

7．如图，电源电压恒定，当开关S 1闭合、S 2断开时，电压表的示数为2V ；S 1断开S 2闭合时，电压表的示数为6V ，则灯L 1两端的电压为 V ，灯L 2两端的电压为 V 。

8．如图，要使灯L 1和L 2串联，应闭合开关 ；要使灯L 1和L 2并联，应闭合开关 ；绝对不允许同时闭合开关 。

.二、选择题（每题3分，共21分）9．某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图，若开关闭合其后果是( )A ．两表会被烧坏 B.电压表不会被烧坏，但无示数C ．两表不会被烧坏 D.电压表不会被烧坏，电流表可能被烧坏10．如图，两盏相同的电灯在闭合开关后都能发光。

过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是 ( )A. 电灯L 1灯丝断了B. 电灯L 2灯丝断了C. 电灯L 1短路D. 电灯L 2短路11．要直接测定灯泡L 2的电压，在下列几种电路中正确的是 （ ）12．如图所示的电路中，电流表测量的是 （ ）A ．通过灯L1的电流B ．通过灯L2的电流C. 通过灯L1和灯L2的电流之和D ．电源供给电路的总电流13．在如图所示的电路中，三个灯泡始终完好，当开关S 闭合时（ ）A. L 1、L 3亮，L 2不亮B. L 1亮，L 2、L 3不亮C. L 1、L 2、L 3都不亮D. L 1、L 2、L 3都亮14．在如图a 所示电路中，当闭合开关后，两个电压表指针偏转均为图b 所示，则电阻R 1和R 2两端的电压分别为（ ）A. 4.8V ，1.2VB. 6V ，1.2VC. 1.2V ，6VD. 1.2V ，4.8V15.如图，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。
