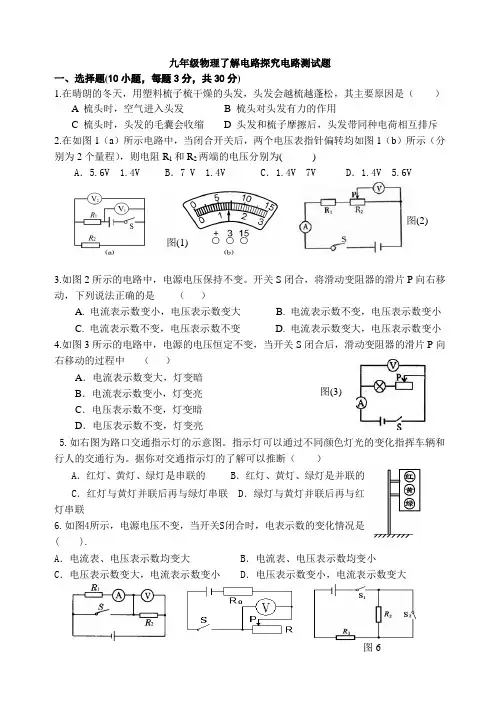

九年级物理了解电路探究电路测试题一、选择题(10小题，每题3分，共30分)1.在晴朗的冬天，用塑料梳子梳干燥的头发，头发会越梳越蓬松，其主要原因是（ ）A 梳头时，空气进入头发B 梳头对头发有力的作用C 梳头时，头发的毛囊会收缩D 头发和梳子摩擦后，头发带同种电荷相互排斥2.在如图1（a ）所示电路中，当闭合开关后，两个电压表指针偏转均如图1（b ）所示（分别为2个量程），则电阻R 1和R 2两端的电压分别为( )A ．5.6V 1.4VB ．7 V 1.4VC ．1.4V 7VD ．1.4V 5.6V3.如图2所示的电路中，电源电压保持不变。

开关S 闭合，将滑动变阻器的滑片P 向右移动，下列说法正确的是 （ ）A. 电流表示数变小，电压表示数变大B. 电流表示数不变，电压表示数变小C. 电流表示数不变，电压表示数不变D. 电流表示数变大，电压表示数变小4.如图3所示的电路中，电源的电压恒定不变，当开关S 闭合后，滑动变阻器的滑片P 向右移动的过程中 （ ）A ．电流表示数变大，灯变暗B ．电流表示数变小，灯变亮C ．电压表示数不变，灯变暗D ．电压表示数不变，灯变亮5.如右图为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（ ）A ．红灯、黄灯、绿灯是串联的B ．红灯、黄灯、绿灯是并联的C ．红灯与黄灯并联后再与绿灯串联D ．绿灯与黄灯并联后再与红灯串联6.如图4所示，电源电压不变，当开关S 闭合时，电表示数的变化情况是( ).A ．电流表、电压表示数均变大B ．电流表、电压表示数均变小C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大图 6 图(1)图(2)图(3)图4 图57.如图5电路，电源电压不变，开关S 闭合。

在滑动变阻器滑片P 向右移动的过程中，以下判断正确的是 ( )A ．电压表示数不变B ．电压表示数变大C ．电压表示数变小D ．电压表示数先变大后变小8.在图6所示的电路中，电源两端的电压为6V 并保持不变，R 1、R 2为两个相同阻值的电阻，开关S 1闭合后，下列说法中正确的是( )A ．开关S 2断开时，R 1两端的电压为6VB ．开关S 2断开时，R 1两端的电压为6VC ．开关S 2闭合时，R 1两端的电压为3VD ．开关S 2闭合时，R 2两端的电压为6V9.如图7所示电路，电源电压不变，闭合开关S ，灯L 1和L 2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是A. 灯L 1断路 B ．灯L 2断路 C ．灯L 1短路 D ．灯L 2短路10.将一个标有“12V 15W ” 的灯泡接入某电路中.测得它通过的电流为1A ，则它的实际功率是（ ）A ．小于15WB ．等于15WC ．大于15WD ．无法确定二、填空题（7小题，每空2分，共34分）11.如右图8所示的电路，S 闭合时，电压表V 1示数为9V ，V 2示数为4 V ，V 3示数为7 V ，则L 1、L 2、L 3两端的电压分别为 V 、V 、 V 。

九年级物理上册《第十四章了解电路》单元检测卷及答案(沪科版)一、填空题(每空2分,共40分)1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能小纸屑,小纸屑与玻璃板接触后,带上(选填“同种”或“异种”)电荷,又互相排斥.2.如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的,给电动车充电时,蓄电池相当于电路中的,将电能转化为储存起来.3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是联的.4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是A;每只小灯泡两端的工作电压是V.5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过,因为起爆器(选填“是开路”或“被短路”).6.如图所示,要使灯L1和L2串联,则应该只闭合开关;如果要使灯L1和L2并联,则应该只闭合开关;绝对不允许同时闭合的开关是.7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为V,L1两端的电压为V,电源电压为V.8.在如图所示的电路中,电源电压保持不变.若电路中某一电表出现开路,闭合开关S后,两灯均不发光,则出现开路的电表是.若灯L1、L2中某一灯的灯丝被烧断,此时,两灯中有一灯不发光,则三个电表中示数一定大于零的电表是.二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列关于电流、电压的叙述正确的是( )A.只要电路两端有电压,电路中就一定有电流B.只要电路闭合,电路中就会产生电流C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压D.当电路中的电流为零时,电源电压也为零10.如图所示的电路图中,开关闭合后,两个灯泡属于并联的是( )A B C D11.如图甲所示的电路中,闭合开关后灯泡发光,如图乙所示是用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器C的带电情况与毛皮摩擦过的橡胶棒相同).根据图中信息可以判断出( )甲乙A.开关中电流的方向是由A向BB.开关中自由电子定向移动的方向是由A向BC.金属棒中电流的方向是由C向DD.金属棒中自由电子定向移动的方向是由D向C12.具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节新干电池.关于该手电筒,下列说的是( )法错误．．A.金属弹簧的弹性和导电性可防止电路接触不良,造成开路B.干电池为电源,按键为电路开关C.灯泡发光时,灯泡两端的电压为3 VD.该电路的电源电压为5 V13.如图,用细线悬挂着A、B、C、D、E、F六个轻质小球,它们之间相互作用的情况如图所示,则以下描述正确的是( )A.小球A、D一定带同种电荷B.小球E可能带电C.小球B、C可能带异种电荷D.小球B可能不带电14.如图所示,电源电压不变,开关S闭合后,下列说法正确的是( )A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大15.汽车安全带未系提示器由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下列各图中,能够满足要求的是(R是限流电阻)( )A B C D16.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A第16题图第17题图17.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法正确的是( ) A.电路完好无故障 B.L1灯丝断了C.L2灯丝断了 D.L3灯座处发生了短路18.(多选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作,则下列说法正确的是( )A.开关S1闭合,S2断开,电源外部电流的流向为d→c→b→e→aB.开关S 1、S 2都闭合,灯泡L 1和L 2并联C.开关S 1、S 2都闭合,通过灯泡L 1、L 2的电流大小无法确定D.闭合S 1、S 2中任意一个开关,都会有灯泡发光 三、作图题(共4分)19.(2分)灯L 1、L 2串联,用电压表测灯L 2两端的电压,连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×”,并画出正确的导线.20.(2分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S 1控制指示灯L 1和电铃;开关S 2控制指示灯L 2和电铃.请在图中连线,形成符合要求的完整电路图.四、实验探究题(共20分)21.(4分)小红在干燥的天气里用塑料梳子梳头时,发现头发随着梳子飘起.她知道这是因为梳子带了电,但不知道带的是正电还是负电,为了探究这个问题,请你帮她完成实验的设计. (1)实验器材:丝绸、玻璃棒、塑料梳子、细线等. (2)实验的原理: . (3)实验方案及判断方法: .22.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.U AB /V U BC /V U AC /V 1.41.42.8(1)小明按如图所示的电路图完成了实验,并把数据记录在表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端的电压之和;②串联电路中,各部分电路两端的电压相等.(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是 .(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法(选填“能”或“不能”)测出L两端的电压,理由是.2(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是.那么L2是短路还是正常的?小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是.23.(8分)小宇按图甲所示电路探究并联电路电流的关系.甲乙(1)实验时,将电流表接入电路中A处,闭合开关后电流表指针偏转情况如图乙所示,原因是.(2)纠正错误后,把电流表分别接入电路中的A、B、C处,测出对应的电流,实验数据如表所示.表格所记录的数据中,明显错误的数据是,造成错误的原因可能是.实验次数I A/A I B/A I C/A1 0.1 0.2 1.52 0.2 0.3 0.53 0.3 0.4 0.7(3)在某次实验中接线时,小宇接好最后一根线,电流表指针就发生偏转了,原因是.(4)由实验数据可知,在实验中,电流表必须选用大量程的有次.五、综合应用题(共6分)24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E 处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是U AB=0 V、U AC=0 V、U AD=3 V、U AE=3 V.(1)实验中的大头针相当于.(2)断点的位置在哪两点之间?如何找到断点的具体位置?参考答案1.吸引同种2.开关用电器化学能3.串并4.0.15115.a没有被短路6.S2S1、S3S2、S37.28108.电流表A电压表V、电流表A9.C10.A 11.B12.D 13.C14.A15.C16.D17.C18.BC 19.如图所示.20.如图所示.21.(每空2分)(2)同种电荷相互排斥,异种电荷相互吸引(3)将梳过头的梳子用细线吊起,用丝绸摩擦过的玻璃棒靠近梳子的一端,观察是相斥还是相吸.如果相互吸引,则梳子带负电;如果相互排斥,则梳子带正电(合理即可)22.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分) (3)不能(1分) 电压表的正、负接线柱接反了,指针反偏(4)开路用另外一个小灯泡与L1并联(或替换L1),如果这个小灯泡与L2都发光,则L2正常;若只有这个小灯泡发光,L2不发光,则L2短路(合理即可)23.(除标注外,每空2分)(1)电流表量程选大了(2)1.5电流表使用的是小量程,读数时却按大量程读数了(或读数时看错量程) (3)连接电路过程中,开关没有断开(1分) (4)1(1分)24.(1)接线柱(1分)(2)断点在C、D之间.(2分)慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V 时,断点就在此时所移动的大头针所在的位置.(3分)。

沪科版九年级物理第十三章《了解电路》单元测试题及答案一、选择题：（每题3分，共39分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 答案1、手中拿一根金属棒和毛皮摩擦后，从未发现金属棒有带电现象，这是由于：A．金属棒的原子核把电子紧紧地束缚着B．经摩擦后，金属棒所带上的电荷很快通过手传到大地上去C．毛皮只有跟橡胶棒摩擦时才有电D．金属棒中没有自由电荷2、用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则：A．验电器原来带负电，后来带正电 B．验电器原来带正电，后来带负电C．验电器先后都带正电 D．验电器先后都带负电3、下列现象不属于摩擦起电的是：A．在干燥的天气脱毛衣时会听到轻微的噼叭声B．用干净的塑料梳子梳头发时，头发会随梳子飘起C．化纤衣服穿在身上特别爱吸附灰尘D．擦黑板时粉笔灰四处飘落4、某同学用电流表测量电流时，用了如图1所示的两个接线柱，则下列叙述正确的是：A．电流表的量程为0.6A～3AB．电流表的量程为0～3A图1C ．电流表的量程为0～0.6AD ．不能用来测量电流，谈不上量程5、如图2所示，甲、乙两表的示数分别是：A ．0.44A 2.1VB ．0.44A 10.5VC ．2.2A 2.1VD ．2.2A 10.5V6、某家用电器正常工作时，测得通过用电器的电流为4A ，则此时用电器可能是下列中的：A ．家用电冰箱B ．日光灯C ．家用空调机D ．电风扇7、下面关于电流表和电压表的使用规则的各种说法中，错误的是：A ．使用前都要检查指针是否对准零刻度线B ．测量前要估计测量值的范围，以选定量程C ．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出D ．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上8、对于图3中的电路，图4中与实物连接图完全对应正确的电路是：9、如图5所示，下列说法正确的是：A ．丙是电压表，甲、乙是电流表B ．甲是电流表，乙、丙是电压表 图图3 图4图5C．乙是电流表，甲、丙是电压表D．甲是电压表，乙、丙是电流表10、电视机显像管尾部的电子枪热灯丝发射出来的电子，高速撞击电视机荧光屏使荧屏发光，则在显像管内电流方向是：A．从灯丝到荧屏图6 B．从荧屏到灯丝C．显像管内是真空的，无法通过电流D．电视机使用的是交流电，显像管内的电流方向不断改变11、如图6所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则：A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V12、电视机的荧光屏表面经常有很多灰尘，这主要是由于：A．荧光屏具有吸附灰尘的能力 B．房间内灰尘的自然堆积C．电视机工作时，荧光屏表面有静电 D．电视机工作时，荧光屏表面温度较高13、一个电路中有两个完全相同的用电器，用电流表测量表明通过两个用电器的电流相等，则这两个用电器的连接：A．一定是串联 B．一定是并联 C．不可能是并联 D．可能是串联，也可能是并联二、填空题(每空1分，共17分)1．用化纤布料制成的衣服穿在身上容易脏，这主要由于化纤布料容易发生___________现象，从而___________细小的灰尘所造成的．2．开关与控制的用电器总是_______联的；若任一个用电图7 器的通断不影响其他用电器的通断，这几个用电器必须________联。

沪科版九年级物理第十四章了解电路综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、2021年9月12日神舟十二号返回舱顺利着陆。

神舟十二号返回舱在返回过程中，在大气层中与空气剧烈摩擦，在返回舱表面形成了静电，造成静电屏蔽。

下列关于摩擦起电说法正确．．的是（）A．任意两个物体相互摩擦，都能使这两个物体分别带电B．摩擦起电的实质是质子的转移C．摩擦起电会产生新的电荷D．丝绸摩擦过的玻璃棒失去了电子2、为加强疫情防控、保护师生安全，某学校在校门口设立了红外人脸识别测温系统。

若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。

只有两个条件都满足时，系统才会启动电动机打开闸门放行。

下列选项中的电路设计，符合要求的是（）A．B．C．D．3、如图所示，用毛皮摩擦过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，下列说法正确的是（）A．橡胶棒带电是通过摩擦的方法创造了电荷B．验电器的工作原理是异种电荷相互排斥C．验电器的箔片在此过程中失去了电子D．橡胶棒在和毛皮摩擦的过程中得到了电子4、下列现象中，可以用分子热运动规律解释的是（）A．还未看见瀑布，先听见瀑布的声音B．还未看见花儿，先嗅到花儿的香气C．神舟十三号载人飞船腾空而起D．火车呼啸着从站台驶过5、铅笔是我们常用的学习用具，如图所示。

关于铅笔，下列说法正确的是（）A．铅笔芯是绝缘体B．木质杆是绝缘体C．表面油漆是导体D．橡皮擦是导体6、有A、B、C三个轻质小球，其中A球带负电。

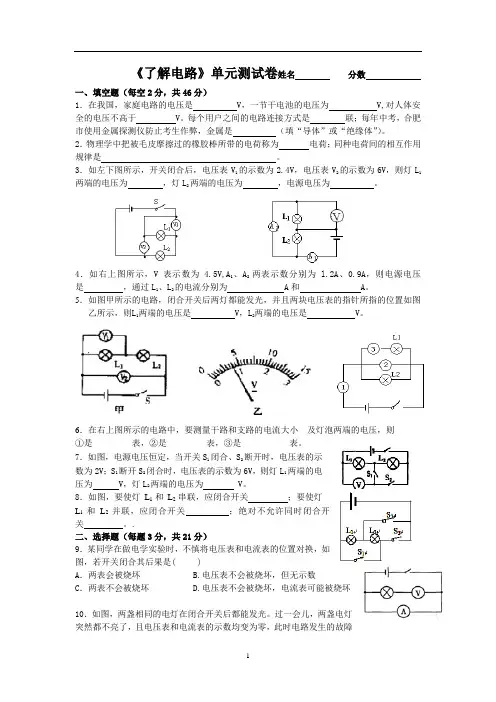

《了解电路》单元测试卷姓名 分数一、填空题（每空2分，共46分）1．在我国，家庭电路的电压是 V ，一节干电池的电压为 V,对人体安全的电压不高于 V 。

每个用户之间的电路连接方式是 联；每年中考，合肥市使用金属探测仪防止考生作弊，金属是 （填“导体”或“绝缘体”）。

2．物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为 电荷；同种电荷间的相互作用规律是 。

3．如左下图所示，开关闭合后，电压表V 1的示数为2.4V ，电压表V 2的示数为6V ，则灯L 1两端的电压为 ，灯L 2两端的电压为 ，电源电压为 。

4．如右上图所示，V 表示数为 4.5V,A 1、A 2两表示数分别为l.2A 、0.9A ，则电源电压是 ，通过L 1、L 2的电流分别为 A 和 A 。

5．如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L 1两端的电压是 V ，L 2两端的电压是 V 。

6．在右上图所示的电路中，要测量干路和支路的电流大小 及灯泡两端的电压，则①是_________表，②是_________表，③是___________表。

7．如图，电源电压恒定，当开关S 1闭合、S 2断开时，电压表的示数为2V ；S 1断开S 2闭合时，电压表的示数为6V ，则灯L 1两端的电压为 V ，灯L 2两端的电压为 V 。

8．如图，要使灯L 1和L 2串联，应闭合开关 ；要使灯L 1和L 2并联，应闭合开关 ；绝对不允许同时闭合开关 。

.二、选择题（每题3分，共21分）9．某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图，若开关闭合其后果是( )A ．两表会被烧坏 B.电压表不会被烧坏，但无示数C ．两表不会被烧坏 D.电压表不会被烧坏，电流表可能被烧坏10．如图，两盏相同的电灯在闭合开关后都能发光。

过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是 ( )A. 电灯L 1灯丝断了B. 电灯L 2灯丝断了C. 电灯L 1短路D. 电灯L 2短路11．要直接测定灯泡L 2的电压，在下列几种电路中正确的是 （ ）12．如图所示的电路中，电流表测量的是 （ ）A ．通过灯L1的电流B ．通过灯L2的电流C. 通过灯L1和灯L2的电流之和D ．电源供给电路的总电流13．在如图所示的电路中，三个灯泡始终完好，当开关S 闭合时（ ）A. L 1、L 3亮，L 2不亮B. L 1亮，L 2、L 3不亮C. L 1、L 2、L 3都不亮D. L 1、L 2、L 3都亮14．在如图a 所示电路中，当闭合开关后，两个电压表指针偏转均为图b 所示，则电阻R 1和R 2两端的电压分别为（ ）A. 4.8V ，1.2VB. 6V ，1.2VC. 1.2V ，6VD. 1.2V ，4.8V15.如图，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。

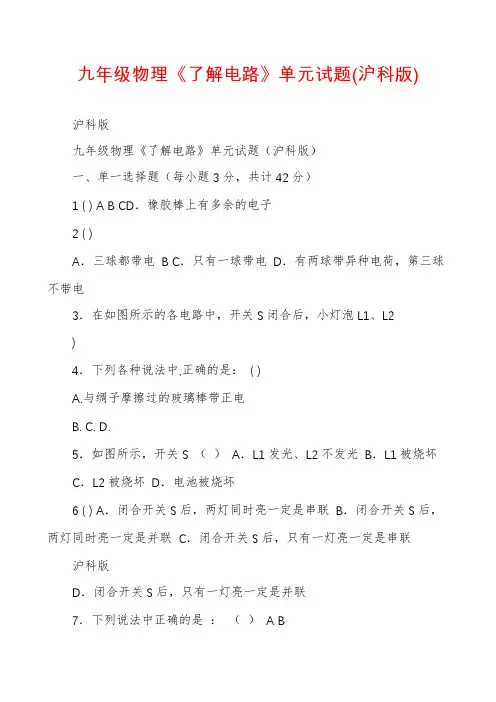

九年级物理《了解电路》单元试题(沪科版)沪科版九年级物理《了解电路》单元试题（沪科版）一、单一选择题（每小题3分，共计42分）1 ( ) A B CD．橡胶棒上有多余的电子2 ( )A．三球都带电B C．只有一球带电D．有两球带异种电荷，第三球不带电3．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2)4．下列各种说法中,正确的是：( )A.与绸子摩擦过的玻璃棒带正电B. C. D.5．如图所示，开关S （）A．L1发光、L2不发光B．L1被烧坏C．L2被烧坏D．电池被烧坏6 ( ) A．闭合开关S后，两灯同时亮一定是串联B．闭合开关S后，两灯同时亮一定是并联C．闭合开关S后，只有一灯亮一定是串联沪科版D．闭合开关S后，只有一灯亮一定是并联7．下列说法中正确的是：（）A BC D8 （）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程：“试触” C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出9电器，则下列有关判断正确的是：( )A．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大B．电流方向为乙→甲，甲箔片张角减小，乙箔片张角增大C．电流方向为乙→甲，甲、乙张角不变D．因为只有甲箔片上带负电，所以铜棒中无电流，甲、乙箔片张角都不变10．教学楼每层走廊的中间装有一盏路灯,而两头楼梯都有一个开关便于控制。

为了从这一头开(或关)(或开)灯, 如图所示设计最合理的是：（）11．如图所示的电路中，开关S （）12 （）沪科版A．断开Sl，闭合S2、S3；B．断开S3，闭合S1、S2 C．闭合lS2、S3；D．闭合S2S313 （）A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路14．小明同学在使用电流表测量电流时，A、B、C三点（如图所示）。

闭合开关，测得A、B、C三点的电流，其关系是：（A．IA＝IB＝IC B．IC＞IB＞IA ＞0 C．IA＞IB＞IC＞0 D．IC＞IB＞IA＝0二、填空题（每空1分，共计31分）15．自然界中存在着两种电荷：电荷和荷。

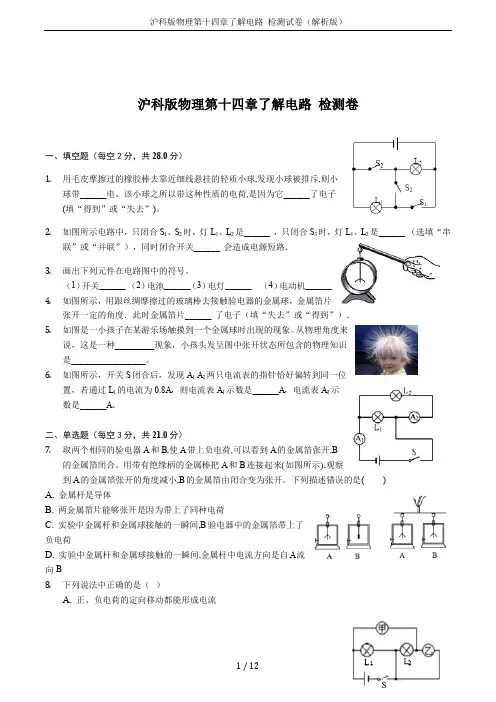

沪科版物理第十四章了解电路 检测试卷（解析版）1 / 12沪科版物理第十四章了解电路 检测卷一、填空题（每空2分，共28.0分）1. 用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球,发现小球被排斥,则小球带______电。

该小球之所以带这种性质的电荷,是因为它______了电子(填“得到”或“失去”)。

2. 如图所示电路中，只闭合S 1、S 2时，灯L 1、L 2是______ ，只闭合S 3时，灯L 1、L 2是______ （选填“串联”或“并联”），同时闭合开关______ 会造成电源短路．3. 画出下列元件在电路图中的符号。

（1）开关______ （2）电池______（3）电灯______ （4）电动机______4. 如图所示，用跟丝绸摩擦过的玻璃棒去接触验电器的金属球，金属箔片张开一定的角度．此时金属箔片______ 了电子（填“失去”或“得到”）．5. 如图是一小孩子在某游乐场触摸到一个金属球时出现的现象。

从物理角度来说，这是一种_________现象，小孩头发呈图中张开状态所包含的物理知识是_________________。

6. 如图所示，开关S 闭合后，发现A 1 A 2两只电流表的指针恰好偏转到同一位置，若通过L 1的电流为0.8A ，则电流表A 1示数是______A ，电流表A 2示数是______A 。

二、单选题（每空3分，共21.0分）7. 取两个相同的验电器A 和B ,使A 带上负电荷,可以看到A 的金属箔张开,B的金属箔闭合。

用带有绝缘柄的金属棒把A 和B 连接起来 如图所示 ,观察到A 的金属箔张开的角度减小,B 的金属箔由闭合变为张开。

下列描述错误的是( )A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间,B 验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬间,金属杆中电流方向是自A 流向B8. 下列说法中正确的是（ ）A. 正、负电荷的定向移动都能形成电流B. 绝缘体不容易导电的原因是因为绝缘体内缺少电子C. 正电荷移动的方向为电流的方向D. 电荷的移动形成电流9.如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A. 甲接入电流表,乙接入电压表B. 甲、乙均接入电流表C. 甲、乙均接入电压表D. 甲接入电压表,乙接入电流表10.如图所示,一个移动电源正在给手机电池充电,此时该手机的电池相当于A. 用电器B. 开关C. 导线D. 电源11.行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（）A. B.C. D.12.用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是A. B. C. D. 无法确定大小13.在如图的A，B，C，D四个实物电路中，与电路图相符的是A. B. C.D.沪科版物理第十四章了解电路 检测试卷（解析版）3 / 12三、作图题（每题2分，共4.0分）14. 根据电路图画出实物图，注意连线不要交叉．15. 请在虚线框中画出图所示电路的电路图．四、实验探究题（每空2分，共22.0分）16. 在“探究串联电路电压的特点”活动中。

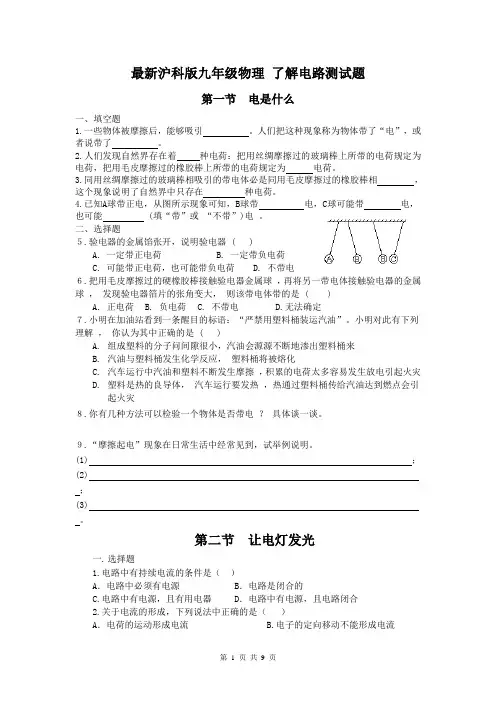

最新沪科版九年级物理了解电路测试题第一节电是什么一、填空题1.一些物体被摩擦后，能够吸引。

人们把这种现象称为物体带了“电”，或者说带了。

2.人们发现自然界存在着种电荷：把用丝绸摩擦过的玻璃棒上所带的电荷规定为电荷，把用毛皮摩擦过的橡胶棒上所带的电荷规定为电荷。

3.同用丝绸摩擦过的玻璃棒相吸引的带电体必是同用毛皮摩擦过的橡胶棒相，这个现象说明了自然界中只存在种电荷。

4.已知A球带正电，从图所示现象可知，B球带电，C球可能带电，也可能 (填“带”或“不带”)电。

二、选择题５.验电器的金属馅张开，说明验电器 ( )A. 一定带正电荷B. 一定带负电荷C. 可能带正电荷，也可能带负电荷D. 不带电６.把用毛皮摩擦过的硬橡胶棒接触验电器金属球，再将另一带电体接触验电器的金属球，发现验电器箔片的张角变大，则该带电体带的是 ( )A. 正电荷B. 负电荷C. 不带电D.无法确定７.小明在加油站看到一条醒目的标语：“严禁用塑料桶装运汽油”。

小明对此有下列理解，你认为其中正确的是 ( )A.组成塑料的分子问间隙很小，汽油会源源不断地渗出塑料桶来B.汽油与塑料桶发生化学反应，塑料桶将被熔化C.汽车运行中汽油和塑料不断发生摩擦，积累的电荷太多容易发生放电引起火灾D.塑料是热的良导体，汽车运行要发热，热通过塑料桶传给汽油达到燃点会引起火灾８.你有几种方法可以检验一个物体是否带电？具体谈一谈。

９.“摩擦起电”现象在日常生活中经常见到，试举例说明。

(1) ；(2) ；(3) 。

第二节让电灯发光一. 选择题1.电路中有持续电流的条件是（）A．电路中必须有电源 B．电路是闭合的C.电路中有电源，且有用电器 D．电路中有电源，且电路闭合2.关于电流的形成，下列说法中正确的是（）A．电荷的运动形成电流 B.电子的定向移动不能形成电流C.只有正电荷的定向移动才能形成电流 D．正、负电荷的定向移动都能形成电流3.在避雷针的尖端不断向空中释放电子的过程中，避雷针中的电流方向是（）A．从地面流向尖端 B.没有电流 C．从尖端流向地面 D.无法确定4.下列各组物体中，都是导体的是（）A．大地和铅笔芯 B.水银和油 C．干木柴和食盐水 D.人和塑料5.下列电路中，错误的是（）二．填空题6.电荷的__________形成电流。

2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计23小题，每题3分，共计69分）1.用物体甲、乙靠近带负电的物体丙，结果是丙被甲吸引，被乙排斥，由此可知（）A. 甲一定带正电B. 甲一定带负电C. 乙一定带正电D. 乙一定带负电【答案】D【解析】解：物体甲、乙靠近带负电的物体丙，丙被甲吸引，由于异种电荷相互吸引和带电体能吸引轻小物体可知：甲带正电或不带电；故AB错误；由于丙被乙推开，根据同种电荷相互排斥可知乙一定带负电．故选D．2.三个悬挂着的轻质小球，已知B球带负电，B球与其它两个小球的相互作用情况如图所示，则（）A. \A 球一定不带电，C球一定带正电B. \A 球可能带正电，C球一定带正电C. \A 球一定带正电，C球一定带负电D. \A 球可能不带电，C球一定带负电【答案】D【解析】由于同种电荷相互排斥，C、B两小球相互排斥，说明C、B一定都带电，且带的是同种电荷，由于B球带负电，则C带负电荷；由于A、B两小球相吸，A是轻质小球，所以A可能不带电，或A的电荷带与B球带的电荷为异种电荷，即正电荷。

综上所述D正确。

3.用丝绸摩擦过的玻璃棒去接触验电器的金属球时，发现金属箔片张开的角度减小，这说明验电器原来的带电情况是（）A. 带正电B. 带负电C. 不带电D. 不能确定【答案】B【解析】解：玻璃棒与丝绸相互摩擦，玻璃棒上的电子转移到丝绸上，使玻璃棒上的电子减少，少于玻璃棒所带的正电荷，从而使玻璃棒带正电；当用带正电的玻璃棒靠近验电器时，由于静电感应，验电器金属箔上的电子被吸引到金属球上；验电器的金属箔张开的角度减小了，说明验电器的金属箔上所带的电荷减小；所以验电器原来带的电荷与丝绸摩擦过的玻璃棒所带的电荷是不相同的，是负电荷．故选B．4.四个悬挂着的轻质泡沫小球，相互作用的情况如图所示，A球与丝绸摩擦过的玻璃棒相互吸引，那么下列说法正确的是（）A. \A 球可能不带电B. B球一定带正电C. \C 球一定带负电D. D球可能带负电【答案】C【解析】解：A球与丝绸摩擦过的玻璃棒相互吸引，由于与丝绸摩擦过的玻璃棒带正电，且带电体具有吸引轻小物体的性质，所以A可能带负电或不带电；由于A、B相互排斥，说明A、B一定都是带电体，所以A一定是带负电，则B和A带同种电荷，即负电；故AB选项错误；C 、B相互排斥说明C带负电；C、D相互吸引，D可能带正电，也有可能不带电，故C 正确，D错误．故选C．5.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。

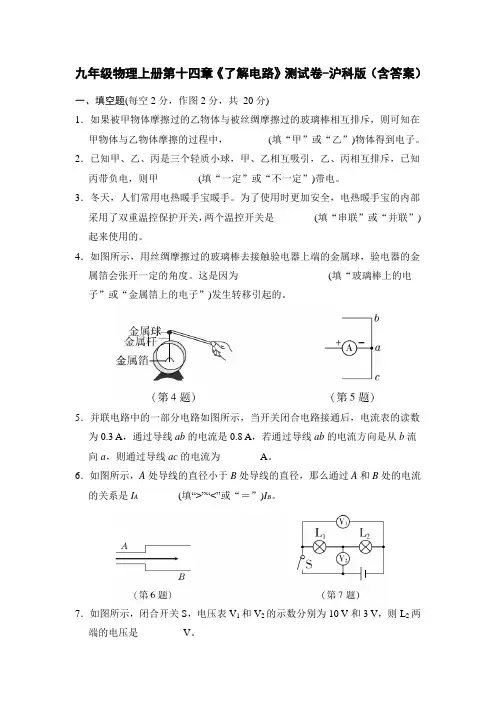

九年级物理上册第十四章《了解电路》测试卷-沪科版（含答案）一、填空题(每空2分，作图2分，共20分)1．如果被甲物体摩擦过的乙物体与被丝绸摩擦过的玻璃棒相互排斥，则可知在甲物体与乙物体摩擦的过程中，________(填“甲”或“乙”)物体得到电子。

2．已知甲、乙、丙是三个轻质小球，甲、乙相互吸引，乙、丙相互排斥，已知丙带负电，则甲________(填“一定”或“不一定”)带电。

3．冬天，人们常用电热暖手宝暖手。

为了使用时更加安全，电热暖手宝的内部采用了双重温控保护开关，两个温控开关是________(填“串联”或“并联”)起来使用的。

4．如图所示，用丝绸摩擦过的玻璃棒去接触验电器上端的金属球，验电器的金属箔会张开一定的角度。

这是因为__________________(填“玻璃棒上的电子”或“金属箔上的电子”)发生转移引起的。

5．并联电路中的一部分电路如图所示，当开关闭合电路接通后，电流表的读数为0.3 A，通过导线ab的电流是0.8 A，若通过导线ab的电流方向是从b流向a，则通过导线ac的电流为________A。

6．如图所示，A处导线的直径小于B处导线的直径，那么通过A和B处的电流的关系是I A________(填“>”“<”或“＝”)I B。

7．如图所示，闭合开关S，电压表V1和V2的示数分别为10 V和3 V，则L2两端的电压是________V。

8．如图是小文同学探究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数，则故障原因可能是________________________。

(第8题)9．如图所示，闭合开关S后，两灯均发光，则甲是________(填“电流”或“电压”)表。

(第9题)10．用笔画线代替导线，完成电路图，要求S1只控制L1，S2只控制L2。

(第10题)二、选择题(每题2分，共14分)11．用丝绸摩擦过的玻璃棒去接触验电器的金属球，发现验电器的箔片张开，下列说法正确的是()A．摩擦起电的实质是创造了电荷B．箔片张开是由于同种电荷互相排斥C．玻璃棒与金属球接触时，正电荷从玻璃棒转移到验电器D．玻璃棒与丝绸摩擦后，玻璃棒得到电子而带正电12．家庭电冰箱的压缩机(电动机)是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的，冰箱门相当于开关。

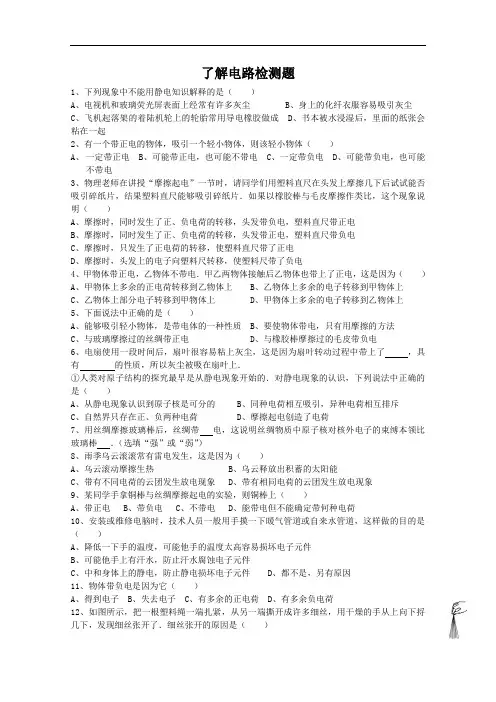

了解电路检测题1、下列现象中不能用静电知识解释的是（）A、电视机和玻璃荧光屏表面上经常有许多灰尘B、身上的化纤衣服容易吸引灰尘C、飞机起落架的着陆机轮上的轮胎常用导电橡胶做成D、书本被水浸湿后，里面的纸张会粘在一起2、有一个带正电的物体，吸引一个轻小物体，则该轻小物体（）A、一定带正电B、可能带正电，也可能不带电C、一定带负电D、可能带负电，也可能不带电3、物理老师在讲授“摩擦起电”一节时，请同学们用塑料直尺在头发上摩擦几下后试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片．如果以橡胶棒与毛皮摩擦作类比，这个现象说明（）A、摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B、摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C、摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D、摩擦时，头发上的电子向塑料尺转移，使塑料尺带了负电4、甲物体带正电，乙物体不带电．甲乙两物体接触后乙物体也带上了正电，这是因为（）A、甲物体上多余的正电荷转移到乙物体上B、乙物体上多余的电子转移到甲物体上C、乙物体上部分电子转移到甲物体上D、甲物体上多余的电子转移到乙物体上5、下面说法中正确的是（）A、能够吸引轻小物体，是带电体的一种性质B、要使物体带电，只有用摩擦的方法C、与玻璃摩擦过的丝绸带正电D、与橡胶棒摩擦过的毛皮带负电6、电扇使用一段时间后，扇叶很容易粘上灰尘，这是因为扇叶转动过程中带上了，具有的性质，所以灰尘被吸在扇叶上．①人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（）A、从静电现象认识到原子核是可分的B、同种电荷相互吸引，异种电荷相互排斥C、自然界只存在正、负两种电荷D、摩擦起电创造了电荷7、用丝绸摩擦玻璃棒后，丝绸带电，这说明丝绸物质中原子核对核外电子的束缚本领比玻璃棒．（选填“强”或“弱”）8、雨季乌云滚滚常有雷电发生，这是因为（）A、乌云滚动摩擦生热B、乌云释放出积蓄的太阳能C、带有不同电荷的云团发生放电现象D、带有相同电荷的云团发生放电现象9、某同学手拿铜棒与丝绸摩擦起电的实验，则铜棒上（）A、带正电B、带负电C、不带电D、能带电但不能确定带何种电荷10、安装或维修电脑时，技术人员一般用手摸一下暖气管道或自来水管道，这样做的目的是（）A、降低一下手的温度，可能他手的温度太高容易损坏电子元件B、可能他手上有汗水，防止汗水腐蚀电子元件C、中和身体上的静电，防止静电损坏电子元件D、都不是，另有原因11、物体带负电是因为它（）A、得到电子B、失去电子C、有多余的正电荷D、有多余负电荷12、如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了．细丝张开的原因是（）A、异种电荷相吸B、同种电荷相斥C、分子间相斥D、大气压作用13、有a、b、c、d四个带电体，它们之间的相互作用是：a排斥c，b吸引c，b排斥d，由此判断（）A、a、d间相互排斥B、a、d间相互吸引C、a一定带正电D、d一定带负电14、现有四只轻小球甲、乙、丙、丁，已知甲带负电，甲排斥乙，乙吸引丙，丙吸引丁，则球丁（）A、一定不带电B、不可能带正电C、一定带负电D、可能带电，也可能不带电15、一个带电的通草球靠近另一个不带电的通草球，两球将会（）A、相互吸引在一起B、先吸引接触后分开C、相互靠近一点后分开D、相互排斥16、干燥的秋天用塑料梳子梳头发时，发现头发随梳子飘起，这是因为，头发越梳越蓬松，是因为．17、一束带负电的电子流过一暗盒附近，运动的轨迹发生偏转，如图所示，则暗盒中可能存在的物体为（）①磁铁，②铅块，③带正电荷的物体，④带负电荷的物体．A、①③B、②③C、②④D、只可能是③18、将一个带正电的物体去靠近挂在绝缘细线下的轻质导体小球，小球便被吸引，如果用带负电的物体去靠近小球时，则（）A、小球也将被吸引B、小球将被推斥C、小球将静止不动D、小球有可能被吸引，也有可能被推斥19、如图所示，是四个通草小球，相互作用的情况示意图，其中小球A与毛皮摩擦过的橡胶棒靠近时相互排斥，那么，关于D球的带电情况是（）A、带正电B、带正电或不带电C、带负电D、带负电或不带电20、将一个轻小的通草球A用丝线吊起来，为了确定它是否带电，以下方法中不能达到目的是（）A、用不带电的验电器的金属球去接触A，若金属箔张开，则A球带电B、用一些碎纸屑去靠近A，若纸屑被吸引，则A球带电C、用另一个带电的小球B去靠近A，若互相推斥，则A球带电D、用另一个带电的小球B去靠近A，若互相吸引，则A球带电21、用丝线悬挂a、b、c三个轻质的小球，其中任意两个靠近时都相互吸引，那么（）A、三个小球只有一个带电B、三个小球都带电C、三个小球中肯定有一个不带电，另外两个带同种电荷D、三个小球中肯定有一个不带电，另外两个带异种电荷22、在干燥的环境中，玻璃棒与丝绸摩擦后与轻小物体靠近，发生了互相吸引的现象，如图所示，根据这一情景可以判断（） A、玻璃棒可能带负电 B、玻璃棒可能不带电C、轻小物体可能带正电D、轻小物体可能不带电23、验电器带有正电，物体A接触验电器的金属球后，发现验电器的金属箔先闭合后又张开，这表明（） A、物体A原先带正电 B、物体A原先带负电C、物体A原先不带电D、物体A原先可能带负电，也可能不带电24、带电体接触验电器的金属球后，验电器上的箔片张开，这说明验电器箔片（）A、一定得到电子B、一定失去电子C、得到或失去了电子D、得到或失去了质子25、如图所示，使带电金属球靠近不带电的验电器，验电器的金属箔片张开．下列表示验电器上感应电荷分布情况的各图中，正确的是（）26、分别用毛织物和琥珀摩擦、丝绸和玻璃棒摩擦后发现，毛织物吸引丝绸，琥珀吸引通草球，玻璃棒吸引通草球，则（） A、毛织物带正电，通草球带负电 B、毛织物带负电，通草球带正电C、毛织物带正电，通草球不带电D、琥珀不带电，通草球不带电27、两个验电器，甲带正电，乙不带电，用一带绝缘柄的金属棒分别连接甲、乙验电器的金属球，则（）A、自由电子由乙转移到甲，电流方向由乙向甲，甲的箔片张角减小B、自由电子由乙转移到甲，电流方向由甲向乙，甲的箔片张角减小C、自由电子由甲转移到乙，电流方向由甲向乙，乙的箔片张角增大D、原子核由甲转移到乙，电流方向由甲向乙，乙的箔片张角增大28、当带正电的验电器上的金属球接地后，金属箔立即闭合，这是由于（）A、质子由验电器转移到了地球上B、质子由地球转移到了验电器上C、电子由验电器转移到了地球上D、电子由地球转移到了验电器上29、关于电流、电流的方向，下列说法正确的是（） A、负电荷定向移动不能形成电流B、物理学规定正电荷的运动方向为电流方向C、在电源外部，电流从电源正极经用电器流向负极D、金属导体中自由电子定向移动的方向和电流方向相同30、下列有关电流的说法中正确的是（） A、有电源不一定有电流形成B、只有自由电子定向移动才能形成电流C、电荷定向移动的方向规定为电流的方向D、在电源外部，正电荷从电源的正极定向移动到负极形成电流31、避雷针的尖端不断地向空中释放电子，这时避雷针中的电流方向（）A、从地面流向尖端B、没有电流C、从尖端流向地面D、无法确定32、电视机成像的原理是：从显像管尾部的热灯丝中发射出来的电子（带负电）高速撞击在光屏上，使荧光粉发光而形成画面．则在显像管内部（）A、电流方向从荧光屏到灯丝B、电流方向从灯丝到荧光屏C、电流方向不断改变D、没有电流，因为其内部为真空33、当电流从右向左通过食盐（氯化钠）溶液时，溶液中（）A、钠离子向左移动，氯离子向右移动B、钠离子向右移动，氯离子向左移动C、钠离子和氯离子都向右移动D、钠离子和氯离子都向左移动34、电路和水路有许多相似之处．在电路中和如图所示水路中的阀门作用相似的是（）A．电源 B．用电器 C．开关 D．导线35、如图所示是四位同学在学完电路连接相关知识后所画的电路图．你应该能判断出：在开关S闭合时，两只小灯泡能同时发光的正确电路是（）36、下列关于电路的说法中不正确的是（）A．一个完整的电路由电源、用电器、导线和开关组成 B．电源的作用是给用电器供电，提供持续的电流C．只要能使用电器工作的电路就是一个完整的电路 D．开关的作用是控制电路的通和断37、如图为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（）A．温度升高至74℃时，L1亮灯报警B．温度升高至74℃时，L2亮灯报警C．温度升高至78℃时，L1亮灯报警D．温度升高至78℃时，L2亮灯报警38、如右图是一种水位报警器的原理图．当水位到达金属块A时（一般的水能导电），电路中（）A．绿灯亮 B．红灯亮 C．两灯同时亮 D．两灯都不亮39、一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了（） A．短路 B．通路 C．断路 D．支路40、如右图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（）A．电压表被烧坏 B．电流表将被烧坏 C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏41、如图所示的电路中，当开关S闭合时，灯L1、L2均不亮．某一同学用一根导线去查找电路的故障．他将导线先并联在L1两端时，发现L2亮，灯L1不亮，由此判断（）A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路42、某同学按图接好电路，闭合开关S1、S2后发现，灯L1亮，灯L2却不亮，下列情况中不可能的是（）A．S1接触不良 B．S2接触不良 C．L2接触不良 D．L2的灯丝已断43、不允许用导线把电源的两极直接连接起来是因为（）A．有触电的危险 B．电路中没有电流 C．电流太小 D．电流太大44、如右图所示的电路，下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光 B．S闭合后，电路将发生短路C．要使L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，则S闭合后电路将发生短路45、如右图所示电路中，当S闭合时，下列说法中正确的是（）A．电路出现短路，电流表被烧坏 B．L2被短接，电流表只显示L1的电流C．电路中没有电流，电压表示数为零D．L1和L2是并联，电压表示数是并联电路两端的电压，电流表示数是并联电路总电流46、下列四个电路图中与实物图相对应的是（）47、图中与如图所示的实物图相对应的电路图是（）48、下列做法在连接电路中没有必要的是（）A．连接电路的过程中，开关必须处于断开状态B．每处接线都必须接牢，线端在接线柱上按顺时针旋转，保证接触良好C．必须从电源正极开始依次连接各元件，最后达到电源负极D．接线完毕后仔细检查电路，确认无误后再闭合开关，防止出现短路49、如图所示由实物电路，请在方框内画出对应的电路图50、对照下图所示的电路图连接实物图．51、下列说法中正确的是（）A．开关闭合的电路一定是通路 B．通常情况下，开关应该与用电器串联C．处处连通的电路叫短路 D．电灯与电灯的连接一定并联的52、如右图所示，下列说法不正确的是（）A．S2断开，S1闭合，L1、L2都能发光 B．S1断开，S2闭合，L1不亮，L2亮C．S1、S2都闭合，L1不亮，L2亮 D．S1、S2都闭合，L1亮，L2更亮53、用一个开关去控制两个灯泡，那么这两个灯泡的连接方式是（）A．一定是串联 B．一定是并联 C．可能是并联 D．以上均不是54、关于开关，下列说法中不正确的是（）A．在串联电路中，开关位置改变，它的作用并不改变B．一个开关能控制三盏灯，这三盏灯一定是串联的C．在并联电路中，干路上的开关可以同时控制各支路上的用电器 D．在连接电路的过程中，开关应断开55、如下左图所示的电路中，甲、乙、丙是三只相同的小灯泡，则（）A．S1断开，S2闭合时，丙灯不亮，甲乙亮B．S1、S2都闭合时，甲乙丙都亮C．S1闭合、S2断开时，甲不亮，乙丙亮 D．S1、S2都断开时，乙丙不亮，甲亮56、如上中图所示的电路，开关S闭合后，电路将是（选填“通路”、“断路”或“短路”）．要使两灯串联，只要拆除导线（选填“a”或“b”）即可．②、如上右图所示电路中，当闭合时，L1、L2并联；当闭合时，电路会发生短路，损坏电源．57、如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定为同一根导线的两端（填字母，下同）．（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将两根导线辨别开．58、如左图所示的电路中（）A．若S1、S2和S3都闭合时，则L1和L2并联B．若S1、S2和S3都闭合时，则L1和L2串联C．若S1断开、S2和S3闭合时，则L1和L2串联D．若S2断开、S1和S3闭合时，则L1和L2并联59、如上右图所示的电路，耍使灯L1和L2并联、应当（）A．闭合s1和s2，断开s3 B．闭合s1和s3，断开s2 C．闭合s2和s3，断开s1 D．闭合s1、s2和s360、如右图所示的电路中，要使电阻R1和R2组成并联电路，则应将（）A．S2闭合，S1、S3断开 B．S3闭合，Sl、S2断开C．Sl、S2闭合，S3断开 D．S2、S3闭合，Sl断开61、如下右图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭．在下面的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）62、一般家庭的卫生间都要安装照明灯和换气扇．使用时，有时需要各自独立工作，有时需要它们同时工作．评价图所示的电路，你认为符合上述要求的是（）63、两个规格相同的灯泡，连接在同一电路中，用电压表分别测得每个灯泡两端电压相等，则（）A．两灯一定是并联 B．两灯一定是串联 C．两灯可能是并联也可能是串联 D．无法判断64、路口交通指示灯可以通过不同颜色（红、黄、绿）灯光的变化指挥车辆和行人的交通行为．据你对交通指示灯的了解可以推断这些灯的连接方式（）A．都是并联 B．都是串联 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联65、关于生活中的一些电路连接，下列判断正确的是（）A．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的B．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是串联的C．节日用的小彩灯，在一个灯泡坏了以后，其他的灯泡都不能正常工作，则这些小彩灯可能是串联，也可能是并联D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天黑并且有声音时才能亮，所以声控开关、光控开关及灯是串联的66、为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）67、小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着．他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关（天黑时自动闭合，天亮时自动断开）；还有一种“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）．小明利用这两种开关设计了一个“聪明”的电路：（1）白天路灯不亮；（2）晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开．请判断小明设计的电路图是图中的（）68、2009年全运会的击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮；当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮．下面能反映这种原理的电路是（）69、保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．图中符合要求的电路是（）70、小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）．若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示．小明断开或闭合Sl、S2时，记录现象如下表，则符合事实的电路图（）71、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光．如图所示的电路图中能符合要求的是（）72、小汽车司机前仪表盘上大都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门（相当于开关）未关好，该指示灯会发光．在如图所示的电路中，你认为符合要求的是：（）73、为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）74、家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（）75、汽车中有如上右图所示的电路．电路中上端带金属细杆的金属滑块M与J两侧金属弹簧相连并接入电路中，M与弹簧套在光滑绝缘的水平细杆上，汽车静止时，M上的金属细杆与红、绿灯下端的触头都不接触，当汽车向前启动时（）A．红、绿灯都亮 B．红、绿灯都不亮 C．红灯亮，绿灯不亮 D．红灯不亮，绿灯亮76、为了相互方便传呼，在甲、乙两办公室内各装一个电铃，要使任何一方闭合开关时只能使对方的电铃发出声音，则在下面图中正确的电路是（）77、某楼道的每个层楼梯口都装有一种半自动按扭开关，用来控制各层的楼梯灯，只要按任何一层的开关，楼上、楼下的楼梯灯都会同时亮，2～3分钟后开关的自动装置使开关回复到按前的状态，这时电路断开，所有的楼梯灯同时熄灭，下面是小明同学所画的一、二楼的电路示意图（开关自动装置图中未画出），则这四个图中符合上述情况的是（）78、小宇发现妈妈经常忘记关掉厨房的窗户、水龙头、煤气开关和电磁炉．为了消除隐患，她想设计如下电路：在厨房门口安装红、黄两只电灯．当只有煤气灶和电磁炉没有关闭时红灯发光，都关闭时红灯熄灭；当只有窗户、水龙头没有都关闭时黄灯发光，都关闭时黄灯熄灭．下列电路图中正确的是（）79、一辆卡车驾驶室内的灯泡，由左右两道门上的开关Sl、S2和车内司机右上方的开关S3共同控制．S1和S2分别由左右两道门的开、关来控制：门打开后，S1和S2闭合，门关上后，Sl和S2断开．S3是一个单刀三掷开关，根据需要可将其置于三个不同位置．在一个电路中，要求在三个开关的共同控制下，分别具有如下三个功能：（1）无论门开还是关，灯都不亮；（2）打开两道门中的任意一道或两道都打开时，灯就亮，两道门都关上时，灯不亮；（3）无论门开还是关，灯都亮．如图所示的四幅图中，符合上述要求的电路是（）A．图甲B．图乙C．图丙D．图丁80、某机要室电动门的控制电路有两把钥匙（其实就是控制电路的开关），分别由两名工作人员保管，单把钥匙无法打开．如图所示的电路，符合上述要求的是（）81、有两只灯泡a和b，a灯标有“110V 100W”，b灯标有“110V 40W”，另有一个可变电阻R，为了能使两只灯泡在接入220V的电路后都能正常发光，且电路消耗的功率最小，应当使用如图所示电路中的（）82、现有一只标有“12V、18W”的灯和标有“100Ω、1A”的滑动变阻器及开关一只，若要把灯接到48V的电源上正常工作，下列可能实现的电路图的是（）83、阳湖中学九（六）班雄鹰队（1队）和猛虎队（2队）之间将开展物理应用知识抢答竞赛，班内科技兴趣小组为此制作了一个新型抢答器，电路原理如图所示．图中A1、A2是电磁铁，B1、B2是衔铁，C1、C2是弹簧，P、Q是动触点，E、F、M、N是静触点．（1）若雄鹰队（1队）抢先于猛虎队（2队）闭合开关S1，请分析电路的工作过程并判断灯L1、L2的亮暗情况．（2）若雄鹰队（1队）和猛虎队（2队）同时闭合各自的开关S1和S2，请分析电路的工作过程并判断灯L1、L2的亮暗情况．84、给你下列器材：一个低压电池组，一只小灯泡，一只开关，一只电铃和若干细导线，请你设计一自动放养奶牛的装置图．要求：用导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，使放牛的人能及时发现．将电路图画在虚框内．85、如图是一个理发用电吹风的实物简图，其中当开关S1闭合时，电吹风吹冷风，只有电动机工作，电热器（电阻）不工作；当S2也同时合上时吹热风，此时电动机工作，电热器也工作．请你以笔代线把未画好的部分图补充完整．86、一只玩具猫外形如图所示，猫体内有电池，猫手相当于一个开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你猜想的猫体内的电路图画在方框内．87、火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中的各元件符号连接成符合上述设计要求的电路图．88、小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游．为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）．89、如图所示，两粗细不同的金属导体AB和BC连接在一起顺次接入电路，如果通过AB和BC的电流分别为I1和I2，那么（） A．I1＞I2 B．I1＜I2 C．I1=I2 D．无法确定90、在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的电流不相等，则这两只灯泡的连接方式（） A．可能是串联 B．一定是串联 C．一定是并联 D．串联、并联都可以91、在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：（）A．较亮的灯中电流较大 B．较暗的灯中电流较大C．电流一样大 D．条件不足无法判断92、在探究并联电路电流关系活动中，小路连好如图所示的电路后，用电流表测出A、B、C三处的电流分别为IA=1A、IB=0.4A、IC=0.6A，并将数据记录在表格中，下一步应该做的是（）A．整理器材，结束实验 B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次93、如下左图，电源电压不变，当开关S闭合后，各电流表的示数分别是I1、I2、I3，它们的关系为（）A．I1=I2=I3 B．I1＞I2＞I3 C．I2＞I3＞I1 D．I3＞I2＞I194、如右图所示的电路，三个电阻的阻值都是R0，当开关闭合时，电流表A1、A2、A3的读数分别为I1、I2、I3，则它三者的关系是（） A．2I3=3I2 B．2I3=3I1 C．I3=I2=I1 D．I3=2I295、如下左图所示，当开关S断开时，电流表的示数为0.7A；当S闭合时，电流表示数为1.2A，当S闭合时，通过L1的电流是（）A．0.5A B．0.7A C．1.2A D．1.9A96、如上右图所示的电路中，两个相同的灯泡连接在电路中，开关S闭合后两灯都亮，电流表A1和A2的读数I1、I2的关系是（）A．I1=I2； B．I1＞I2； C．I1＜I2； D．不能确定97、如图的电路中R2=3R1，S闭合时，A1表与A2表示数之比为（）A．1：1 B．2：1 C．1：3 D．4：198、在如下左图中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是 A；乙图中通过C点的电流是 A．99、关于电流的概念，下列说法中正确的是（）A．电流表示电荷移动的快慢B．电流强度表示电流的大小C．通过导体横截面的电荷量越多，则导体中的电流就越大D．通电时间越长，则导体中的电流就越小100、如上右图所示电路，当开关S闭合时，电压表V示数不变．电流表A1、A2示数变化的情况是（）A．A1变大，A2不变 B．A1不变，A2变小 C．A1不变，A2不变 D．A1变大，A2变小101、下列说法中正确的是（）A．通过两灯电流强度相同，两灯一定串联 B．电流表一般不允许直接接在电源的两极上C．被测电流不能超过电流表的量程 D．干路电流等于支路中的电流102、在图所示电路中，开关S闭合后，电流表A1的示数大于A2的示数．下列说法正确的是（）A．若只将R1与R2的位置对调，电流表A1的示数一定不变，A2的示数可能变大B．若只将R1与R3的位置对调，电流表A1的示数一定变小，A2的示数一定变大。
