九年级物理第十三章了解电路单元测试卷 上海科技版

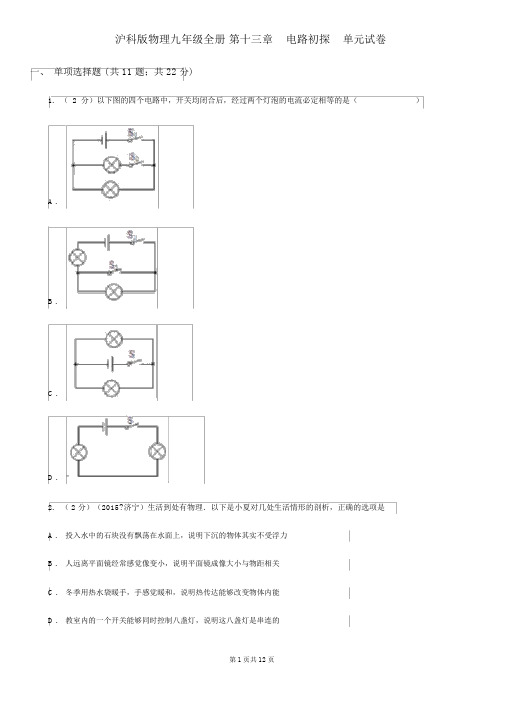

沪科版物理九年级全册第十三章电路初探单元试卷一、单项选择题 ( 共 11 题；共 22 分)1.（2分）以下图的四个电路中，开关均闭合后，经过两个灯泡的电流必定相等的是（）A .B .C .D .2.（ 2 分）（2015?济宁）生活到处有物理．以下是小夏对几处生活情形的剖析，正确的选项是A .投入水中的石块没有飘荡在水面上，说明下沉的物体其实不受浮力B .人远离平面镜经常感觉像变小，说明平面镜成像大小与物距相关C .冬季用热水袋暖手，手感觉暖和，说明热传达能够改变物体内能D .教室内的一个开关能够同时控制八盏灯，说明这八盏灯是串连的3.（2分）以以下图所示，四个电路图中与实物图对应的是（）A .B .C .D .4.（2分）相关电流表的使用方法切合使用要求的是（）A .电流表不可以与被测用电器串连B .电流表要“ +”进“ -”出C .电流表应当采用最大批程D .电流表能够直接与电源两极相连结5.（2分）以下图的电路中，将开关S 闭合，灯 L1 和灯 L2 均发光，则以下说法中正确的选项是（）A .两个灯泡的电阻必定相等B.灯L1必定比灯L2光亮C .经过灯L1和灯L2的电流必定相等D .灯L1和灯L2两头的电压必定相等6.（2分）对于电流表和电压表可否直接连到电源两极上的以下说法中，正确的选项是（）A .电流表能够，电压表不可以够B .两种电表都能够C .电流表不可以够，电压表能够D .两种电表都不可以够7. （2 分）小轿车上都装有一个用来提示司机能否关好车门的指示灯. 四个车门中只需有一个门没关好( 相当于一个开关断开 ) ，指示灯就发光提示。

以下图四个电路中，能表现该装置工作原理的是（）A .B .C .D .8.（ 2 分）我们在用电压表丈量电压时，经常先“试触”一下，这样做的目的是A .判断电路能否接通了B .检查电压表的指针能否灵巧C .判断被丈量的电压能否超出度程D .判断电压表的正负接线柱能否正确9.（2分）以下图的电路中，开封闭过后三盏灯组成并联电路的是（）A .B .C .D .10.（2分）（2015?毕节市）以下图，开关S 闭合后， L1 和 L2 都不发光，将电压表并联在ab 之间时，电压表示数为0，将电压表并联在bc 之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A．B．C．A.L2断路B.L2短路C.L1断路D.L1短路11.（2 分）在电学实验中碰到断路时，经常用电压表来检测。

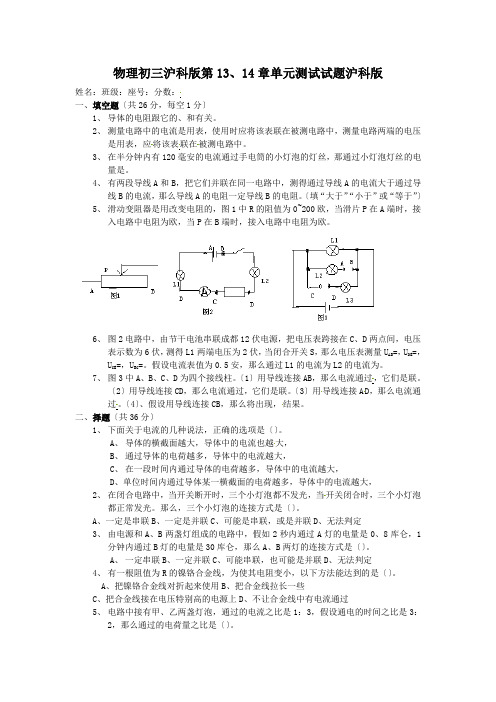

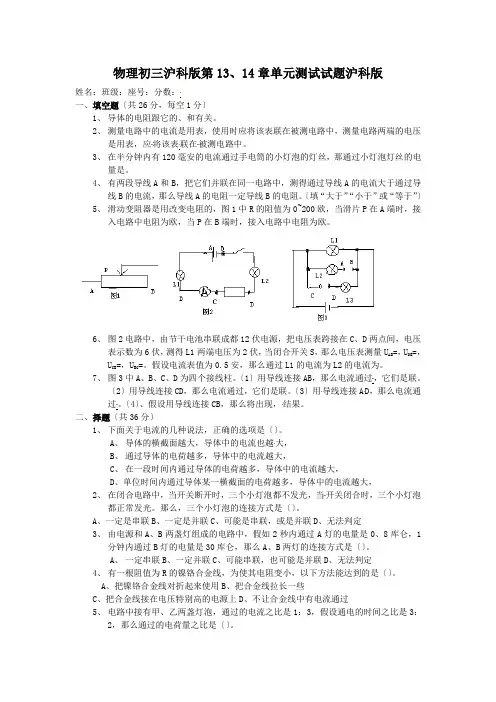

物理初三沪科版第13、14章单元测试试题沪科版姓名：班级：座号：分数：一、填空题〔共26分，每空1分〕1、导体的电阻跟它的、和有关。

2、测量电路中的电流是用表，使用时应将该表联在被测电路中，测量电路两端的电压是用表，应将该表联在被测电路中。

3、在半分钟内有120毫安的电流通过手电筒的小灯泡的灯丝，那通过小灯泡灯丝的电量是。

4、有两段导线A和B，把它们并联在同一电路中，测得通过导线A的电流大于通过导线B的电流，那么导线A的电阻一定导线B的电阻。

〔填“大于”“小于”或“等于”〕5、滑动变阻器是用改变电阻的，图1中R的阻值为0~200欧，当滑片P在A端时，接入电路中电阻为欧，当P在B端时，接入电路中电阻为欧。

6、图2电路中，由节干电池串联成都12伏电源，把电压表跨接在C、D两点间，电压表示数为6伏，测得L1两端电压为2伏，当闭合开关S，那么电压表测量U AB=，U DE=，U CE=，U BC=。

假设电流表值为0.5安，那么通过L1的电流为L2的电流为。

7、图3中A、B、C、D为四个接线柱。

〔1〕用导线连接AB，那么电流通过，它们是联。

〔2〕用导线连接CD，那么电流通过，它们是联。

〔3〕用导线连接A D，那么电流通过。

〔4〕、假设用导线连接CB，那么将出现，结果。

二、择题〔共36分〕1、下面关于电流的几种说法，正确的选项是〔〕。

A、导体的横截面越大，导体中的电流也越大，B、通过导体的电荷越多，导体中的电流越大，C、在一段时间内通过导体的电荷越多，导体中的电流越大，D、单位时间内通过导体某一横截面的电荷越多，导体中的电流越大，2、在闭合电路中，当开关断开时，三个小灯泡都不发光，当开关闭合时，三个小灯泡都正常发光。

那么，三个小灯泡的连接方式是〔〕。

A、一定是串联B、一定是并联C、可能是串联，或是并联D、无法判定3、由电源和A、B两盏灯组成的电路中，假如2秒内通过A灯的电量是0、8库仑，1分钟内通过B灯的电量是30库仑，那么A、B两灯的连接方式是〔〕。

物理九年级上册第十三章电路初探单元测试卷附答案一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

沪科版九年级物理第十三章《了解电路》单元测试题及答案一、选择题：（每题3分，共39分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 答案1、手中拿一根金属棒和毛皮摩擦后，从未发现金属棒有带电现象，这是由于：A．金属棒的原子核把电子紧紧地束缚着B．经摩擦后，金属棒所带上的电荷很快通过手传到大地上去C．毛皮只有跟橡胶棒摩擦时才有电D．金属棒中没有自由电荷2、用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则：A．验电器原来带负电，后来带正电 B．验电器原来带正电，后来带负电C．验电器先后都带正电 D．验电器先后都带负电3、下列现象不属于摩擦起电的是：A．在干燥的天气脱毛衣时会听到轻微的噼叭声B．用干净的塑料梳子梳头发时，头发会随梳子飘起C．化纤衣服穿在身上特别爱吸附灰尘D．擦黑板时粉笔灰四处飘落4、某同学用电流表测量电流时，用了如图1所示的两个接线柱，则下列叙述正确的是：A．电流表的量程为0.6A～3AB．电流表的量程为0～3A图1C ．电流表的量程为0～0.6AD ．不能用来测量电流，谈不上量程5、如图2所示，甲、乙两表的示数分别是：A ．0.44A 2.1VB ．0.44A 10.5VC ．2.2A 2.1VD ．2.2A 10.5V6、某家用电器正常工作时，测得通过用电器的电流为4A ，则此时用电器可能是下列中的：A ．家用电冰箱B ．日光灯C ．家用空调机D ．电风扇7、下面关于电流表和电压表的使用规则的各种说法中，错误的是：A ．使用前都要检查指针是否对准零刻度线B ．测量前要估计测量值的范围，以选定量程C ．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出D ．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上8、对于图3中的电路，图4中与实物连接图完全对应正确的电路是：9、如图5所示，下列说法正确的是：A ．丙是电压表，甲、乙是电流表B ．甲是电流表，乙、丙是电压表 图图3 图4图5C．乙是电流表，甲、丙是电压表D．甲是电压表，乙、丙是电流表10、电视机显像管尾部的电子枪热灯丝发射出来的电子，高速撞击电视机荧光屏使荧屏发光，则在显像管内电流方向是：A．从灯丝到荧屏图6 B．从荧屏到灯丝C．显像管内是真空的，无法通过电流D．电视机使用的是交流电，显像管内的电流方向不断改变11、如图6所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则：A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V12、电视机的荧光屏表面经常有很多灰尘，这主要是由于：A．荧光屏具有吸附灰尘的能力 B．房间内灰尘的自然堆积C．电视机工作时，荧光屏表面有静电 D．电视机工作时，荧光屏表面温度较高13、一个电路中有两个完全相同的用电器，用电流表测量表明通过两个用电器的电流相等，则这两个用电器的连接：A．一定是串联 B．一定是并联 C．不可能是并联 D．可能是串联，也可能是并联二、填空题(每空1分，共17分)1．用化纤布料制成的衣服穿在身上容易脏，这主要由于化纤布料容易发生___________现象，从而___________细小的灰尘所造成的．2．开关与控制的用电器总是_______联的；若任一个用电图7 器的通断不影响其他用电器的通断，这几个用电器必须________联。

了解电路测试题学校姓名学号成绩一选择题（每题 3 分，共 42 分）1.关于摩擦起电，以下说法错误的是（）．．A．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同B．丝绸摩擦过的玻璃棒所带的电荷是正电荷C．丝绸摩擦过的橡胶棒所带的电荷是负电荷D．如果两个带电体互相吸引，那么它们一定带异种电荷2.四个悬挂着的通草小球。

相互作用情况如图 1 所示，那么 D 球可能（A ．带与 A 球相同的电荷B．带与B 球相同的电荷C．带与 C 球相同的电荷D．不带电）3．“ 0.15A ”最可能是下列哪个用电器工作时的电流（A ．家用电冰箱B．家用空调器C．普通计算器4. 图 2 所示的电路中，连接正确的是（））D ．普通的白炽灯5.如图 3 所示，在“探究并联电路中电流的规律”时，小雨同学用电流表测出 A 、B 、C 点的电流，分别为 I A =0.3A ，I B=0.2A ，I C=0.5A ，在表格中记录数据后，下一步应该做的是（）A ．整理器材，分析数据，得出结论B．换用不同规格的小灯泡，再测出几组电流值C．改变电流表的量程，再测出几组电流值D．对换 L 1和 L 2的位置，再测出一组电流值6.下列做法在连接电路中没有必要的是（）图 3A ．观察、认识仪器、仪表，阅读使用说明书，了解使用方法B．每处接线都必须接牢，线端在接线柱上按顺时针旋转，保证接触良好C．必须从电源正极开始依次连接各元件，最后达到电源负极D．画好电路图，确认电路图无误后，再根据电路图连接电路7.图 4 中的电路图和实物图相对应的是（）8.如图 5 所示电路中，甲、乙两处分别接入电流表或电压表，当S 闭合后，为使两灯均能发光，则（）A. 甲接电流表，乙接电压表B.甲、乙均接电压表C. 甲、乙均接电流表D. 甲接电压表，乙接电流表图 7图 5图 69．如图 6 所示的电路中，闭合开关时，下列说法正确的是()A ．两灯泡串联B．电流表测的是总电流C．电流表测的是 L 1的电流D．电流表测的是L 2的电流10．某同学利用图7 所示电路研究并联电路电流的规律。

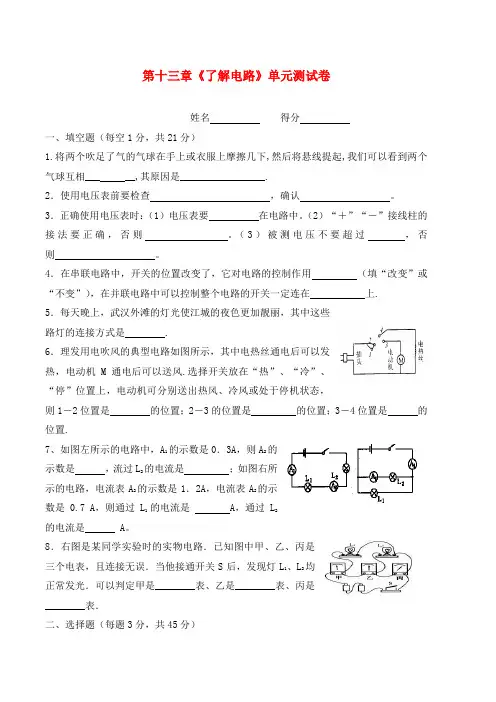

第十三章《了解电路》单元测试卷姓名 得分 一、填空题（每空1分，共21分）1.将两个吹足了气的气球在手上或衣服上摩擦几下,然后将悬线提起,我们可以看到两个气球互相___ __,其原因是_________________.2．使用电压表前要检查 ，确认 。

3．正确使用电压表时：（1）电压表要 在电路中。

（2）“＋”“－”接线柱的接法要正确，否则 。

（3）被测电压不要超过 ，否则 。

4．在串联电路中，开关的位置改变了，它对电路的控制作用 （填“改变”或“不变”），在并联电路中可以控制整个电路的开关一定连在 上. 5．每天晚上，武汉外滩的灯光使江城的夜色更加靓丽，其中这些路灯的连接方式是 .6．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M 通电后可以送风.选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1－2位置是 的位置；2－3的位置是 的位置；3－4位置是 的位置.7、如图左所示的电路中，A 1的示数是0．3A ，则A 2的示数是 ，流过L 2的电流是 ；如图右所示的电路，电流表A 2的示数是1．2A ，电流表A 2的示数是0.7 A ，则通过L 1的电流是 A ，通过L 2的电流是 A 。

8．右图是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S 后，发现灯L 1、L 2均正常发光．可以判定甲是________表、乙是________表、丙是________表．二、选择题（每题3分，共45分）9．一只普通家用白炽电灯正常发光时，通过它的电流大小约为（）A 2×102A B 2×10AC 2×10-1AD 2×10-2A10．在国际单位制中，电压的单位是（）A . J B . A C .V D. U11．下图所示的电路中，开关S闭合后，三盏电灯并联的电路是（）12.某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（ )A. 电流表的量程为0.6A～3AB. 电流表的量程为0～3AC. 电流表的量程为0～0.6AD. 不能用来测量电流，谈不上量程13．如图所示，甲、乙两表的示数分别是（）A. 0.46A，2.1VB. 0.46A，10.5VC. 2.3A， 2.1VD. 2.3A，10.5V14、用电流表测量灯泡L1中的电流，下图中正确的是（ )15、在图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是（）A．通过Ll的电流为0.7AB．通过Ll的电流为1.2AC．通过L2的电流为1.2AD．通过L2的电流为2.5A16．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则( )A．L1两端的电压为3VB．L2两端的电压为3VC．L2两端的电压为2VD．L1两端的电压为5V17．如图所示，下列说法正确的是（）A.甲是电压表，乙、丙是电流表B.甲是电流表，乙、丙是电压表C.乙是电流表，甲、丙是电压表D.丙是电压表，甲、乙是电流表18．如图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（）19．在图所示的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯Ll不亮，然后并接在 L2两端时发现两灯均不亮，由此可以判断( )A、灯L1断路 B、灯L2断路C、灯L1短路 D、灯L2短路20．如图所示电路，闭合开关S，两灯均正常发光，下列说法中正确的是（）A 通过a点的电流等于通过c点的电流B 通过a的电流大于通过c点的电流C 电压表测的是c点的电压D 电压表测的是电源电压21、为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。

第13章探究简单电路单元测试一.单选题（共12题；共36分）1.如图所示电路，当开关S断开时，下列说法中正确的是（）A. 开关两端电压为零B. 电源两端电压为零C. 电灯两端电压为零D. 以上说法都不对2.下图中的电路图和实物图相对应的是( )A. B. C. D.3.如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷，验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥4.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B. C. D.5.如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A. 1.6AB. 0.32AC. 1.28AD. 1.92A6.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A. 4.5VB. 5.5VC. 3VD. 2V7.关于电流的方向，下列说法中正确的是（）A. 正电荷的运动方向就是电流方向B. 自由电子的定向移动方向就是电流的方向C. 金属导体中的电流方向跟自由电子的实际移动方向相反D. 在酸碱盐的水溶液中有自由的正负离子，所以电流方向不能确定．8.如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A. 0.9V 3.6VB. 0.9V 0VC. 4.5V 0VD. 4.5V 4.5V9.如图所示的电路中，闭合开关时，下列说法正确的是（）A. 两灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流10.图中的电路图和实物图相对应的是（）A. B. C. D.11.如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则（）A. V1示数大于V2示数B. V示数等于V1示数C. A示数大于A1示数D. A2示数大于A1示数12.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A. I a=I dB. I a＜I bC. I b＞I cD. I c=I d二.填空题（共8题；共24分）13.如图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的________，房间里的电视机与电灯在电路中是________联的．14.将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象．这是因为塑料丝带了________ 电荷（选填“同种”或“异种”）．15.物理学中，把毛皮摩擦过的橡胶棒上所带的电荷规定为________ 电荷（“正”或“负”）；把 ________ （“正”或“负”）电荷定向移动的方向规定为电流的方向。

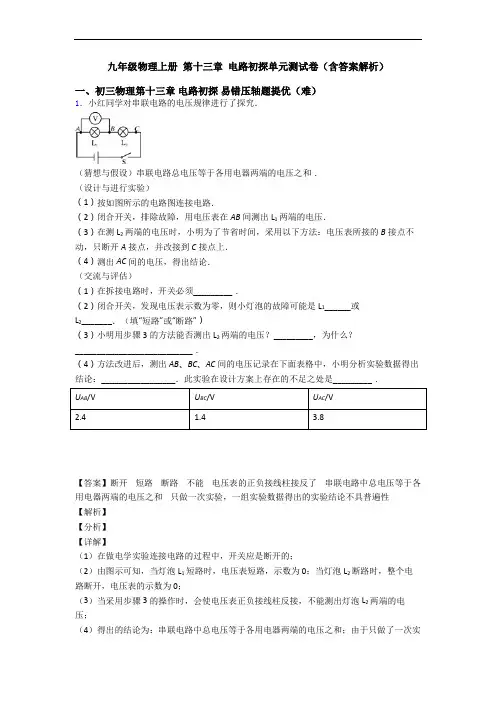

九年级物理上册第十三章电路初探单元测试卷（含答案解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．在探究“并联电路干路电流与支路电流的关系”时： (1)如果有3个电阻123R R R 、、，对阻值的要求是：__________。

第十三章综合测试卷(时间：80分钟满分：100分)一、单项选择题(本大题10小题，每小题3分，共30分)1. 现有A、B、C三个轻质小球.已知A带负电，A和B互相吸引，C和A互相排斥，则( D )A. B一定不带电，C带正电B. B可能带正电，C带正电C. B一定带正电，C带负电D. B可能不带电，C带负电2. 过交通路口时要遵守“红灯停、绿灯行、黄灯等”的规则.小明同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯.要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中正确的是( A )A B C D3. 如图13－1所示电路，闭合开关S，灯泡L1、L2都发光.现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( D )A. a和bB. c和dC. e和fD. g和h图13－1图13－2图13－34. 如图13－2所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源、电灯和电铃，根据电流的方向可以判断出电源在( B )A. 甲处B. 乙处C. 丙处D. 任何一处均可5. 如图13－3所示电路，闭合开关，以下判断正确的是( B )A. 灯L1、L2串联B. 电流表测通过灯L1的电流C. 电流表测通过灯L2的电流D. 电流表测总电流6. 如图所示，能正确测出小灯泡L1两端电压的电路是( D )A B C D图13－47. 如图13－4所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是( B )A. 2∶3B. 3∶1C. 1∶2D. 2∶18. 如图13－5所示，电源的电压为6 V.开关S闭合后，电压表的示数是2 V，则( D )图13－5A. L1两端的电压是2 VB. L1两端的电压是6 VC. L2两端的电压是4 VD. L2两端的电压是2 V图13－69. 如图13－6所示，在○处可以连接电流表或电压表测量电路中的电流或电压，为使L1与L2串联，以下做法正确的是( B )A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表图13－710. 探究小组在练习使用电压表时，小军把电压表接成了如图13－7所示的电路，当闭合开关时所发生的现象是( B )A. 灯泡亮、电压表有示数B. 灯泡不亮、电压表有示数C. 灯泡亮、电压表无示数D. 灯泡不亮、电压表无示数二、填空题(本大题6小题，每小题3分，共18分)11. 用毛皮摩擦过的橡胶棒去靠近用丝线悬挂的轻质小球，小球被吸引，那么小球可能带正电，也有可能不带电.橡胶棒因得到电子而带负电.12. 如图13－8所示，某城市安装一种“按钮式红绿灯”.当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过.按钮相当于电路中的开关；红灯和绿灯是并联的.有时红灯快结束时黄灯也同时亮了，此时电路中的总电流变大(填“变大”“不变”或“变小”).图13－8图13－913. 如图13－9所示，要使L1和L2组成并联电路，应闭合开关S2、S3.断开开关S1；若同时闭合开关S1、S3会发生短路.14. 两只水果点亮了一只发光二极管(如图13－10所示)，金属片A是水果电池的负极(填“正极”或“负极”)，两水果之间串联(填“串联”或“并联”).现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间有(填“有”或“没有”)电压.图13－10图13－1115. 如图13－11所示为多用途“演示教学电表”的接线情况，此时所测的物理量是电压，测量范围是0～2.5 V，示数为 1 V.16. 在晓月设计的小组合作控制电路中，K1和K2是指纹开关.当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图13－12中的甲图；晓宇设计的是防盗电路，触发防盗开关K1或K2，电动机M自动启动将盗贼锁定，防盗电路是图13－12中的丙图；电路图13－12中的乙图若两开关都闭合电池将被短路.图13－12三、作图题(本大题2小题，共7分)17. (1)(4分)在图13－13所示的虚线框中填入电池和电流表的符号，使电路成为并联电路.图13－13答图13－1如答图13－1所示.(2)(3分)在虚线方框中画出图13－14所示实物图对应的电路图.图13－14答图13－2如答图13－2所示.四、实验题(本大题2小题，共15分)18. (7分)为了探究并联电路中的电流特点，小明设计了如图13－15所示的电路进行实验.图13－15图13－16(1)在连接电路时，开关应处于断开状态.(2)小明先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是ef段发生断路.(3)排除故障后，他测出了L1、L2支路和干路的电流分别为I1、I2和I，电流表示数如图13－16中甲、乙、丙所示，可读出I1＝0.48 A，I2＝0.52 A，I＝ 1 A.根据测量结果.你认为并联电路中干路电流和各支路电流的关系是：干路电流等于各支路电流之和.(4)为了验证结论的普遍性，小明采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是换电压不同的电源 .19. (8分) “探究串联电路中电压的规律”的实验电路如图13－17甲所示.图13－17实验小组L1两端电压/VL2两端电压/V总电压/V1 1.4 3.1 4.52 3.0 1.3 4.43 1.1 1.7 2.94 1.8 1.2 3.0(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择不相同(填“相同”或“不相同”)的小灯泡.(2)小明根据图13－17甲连接好电路，闭合开关，电压表示数如图13－17乙所示，为了使实验结果更准确，接下来他应该换用0～3 V的量程.(3)测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间.小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可.小聪的办法是否正确？不正确. 为什么？电压表的正负接线柱接反了.(4)测量完成后，进行小组交流讨论，上表选录了四个小组的数据，你认为这些数据是否合理？合理.理由是实验时有误差.五、计算题(本大题2小题，共13分)20. (6分)如图13－18所示，已知电源电压为9 V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6 V，通过灯泡L2的电流为0.5 A.求：图13－18(1)灯泡L1和L2两端的电压各是多少？(2)通过灯泡L1的电流是多少？电流表示数为多少？(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？答案：(1)6 V 3 V (2)0.5 A 0.5 A (3)9 V 0 V21. (6分)如图13－19所示的电路中，闭合开关后，电压表的示数为12 V，电流表A的示数为1.2 A，电流表A1的示数为0.4 A，则：图13－19(1)灯泡L1、L2两端的电压各为多少伏？(2)通过灯泡L1、L2的电流为多少安？答案：(1)12 V 12 V (2)0.4 A 0.8 A六、综合能力题(本大题3小题，共17分)22. (6分)普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图13－20甲.(1)图13－20乙是某种电动车的局部电路图，如果硬币碰到充电插口的两个金属插脚，就会造成蓄电池短路.(2)这种电动车的蓄电池总电压为48 V，人体不能触碰蓄电池两极，原因是超过人体安全电压 .(3)对蓄电池充电时，蓄电池相当于电路中的用电器(填“电源”“用电器”“开关”或“导线”).图13－20图13－2123. (6分)节日灯的电路如图13－21甲所示，所有灯泡全部串联接入.节日灯的特点是：某一灯泡断路后，其余各灯继续发光.奥妙在于节日灯的灯泡结构如图13－21乙.带绝缘层的金属丝C缠绕在灯丝A的金属杆引出线B上，小灯泡正常工作(工作电压10 V)时，C 的绝缘层不会被击穿；电压达到200 V以上时即被击穿.假如图中的节日灯都在正常发光，则电路中小节日灯的个数为22 个.当某一小灯泡灯丝被烧断后，此时加在此灯泡两端的电压为220 V.C被击穿导电，保证电路畅通，此时每个灯泡上的电压会增大(填“增大”或“减小”).24. (5分)某物理兴趣小组对食盐水溶液的导电性能与什么因素有关提出了以下猜想：①食盐水溶液的导电性能与溶液的浓度有关；②食盐水溶液的导电性能与溶液的质量有关；③食盐水溶液的导电性能与溶液中两点间的距离有关.图13－22图13－23为了验证猜想，他们设计了如图13－22所示的装置，将电路中的a、b两金属片分别插入图13－23甲、乙、丙、丁四图溶液中所示的位置(金属片a、b每次插入溶液中的深度都相同)进行探究.(1)在连接电路时，开关必须断开 .(2)食盐水溶液的导电性能可以由电流表示数大小来判断.(3)将金属片a、b分别插入甲、乙两图所示位置可探究猜想①(填序号)，为了探究猜想②应将金属片a、b分别插入甲、丙两图所示位置.(4)将金属片a、b分别插入乙、丁两图所示位置，若I乙≠I丁，由此可得到的结论是：食盐水溶液的导电性能与溶液中两点间的距离有关。

《第十三章 探究简单电路》单元检测题及答案（时间：６０分钟 满分：100分）一、选择题（共36分，每小题只有一个正确答案，每小题3分。

）1. 小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S ，下面小聪的判断中正确的是（ ） A ．冰箱内的照明灯和压缩机串联B ．冰箱内的照明灯和压缩机并联，开关S 在干路上C ．冰箱内的照明灯和压缩机并联，开关S 和照明灯串联D ．冰箱内的照明灯和压缩机并联，开关S 和压缩机串联 2. 下列家用电器或家庭电路元件中属于串联的是( )A.电视机和电冰箱B.两孔插座与三孔插座C.电灯和控制它的开关D.不同房间内的电灯3. 电路中有三盏灯泡，开关一闭合，三盏灯泡都亮，开关一断开，三盏灯泡都熄灭，据此来判断这三盏灯泡的连接方式应为( ) A.一定是串联的 B.一定是并联的 C.一定是混联的D.上述三种情况可能都有4.有一种“浴霸”，具有照明、吹风和加热三种功能，其中照明灯和吹风机（用表示）均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。

如图1所示电路图中，符合上述要求的是（ ）图15. 如图2所示的电路，闭合开关S 后，发现灯L 1不亮，L 2正常发光。

此电路的故障可能是( )A.开关S 接触不良B.电灯L 1灯丝断了C.电灯L 1的两个接线柱被一根导线直接相连D.电灯L 2灯丝断了 6. 对于图3所示的电路，下列说法中错误的是( )A.开关S 1、S 2、S 3不能同时闭合B.开关S l 、S 3闭合，S 2断开时，只有L 2灯工作C.开关S 3不能控制L 2灯的工作D.开关S 2、S 3闭合，S 1断开时，只有L 1灯工作SL 1L 2图2S 3S 2S 1L 2L 1图3图47. 如图4所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ，下列说法正确的是（ ） A.I A ＞I B ＞I C B.I A ＜I B ＜I C[ C.U AB ＝U BC ＝U AC D.U AC ＝U AB ＋U BC8. 用一个电源、一个开关、两个电流表、两个灯泡组成了如图5所示的四个电路，其中电流表A 1能正确测L 1的电流的是( )A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2图5A B C D9. 如图6所示，M 、N 表示一个电流表的两个接线柱，a 、b 、c 、d 表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是( ) A.M 接a ，N 接b B.M 接c ，N 接d C.M 接d ，N 接aD.M 接d ，N 接cAMNSabcdSVL 1L 2图6 图710. 如图7所示，开关S 闭合时，电压表示数为9 V ，开关S 断开时，电压表示数为3 V 。
