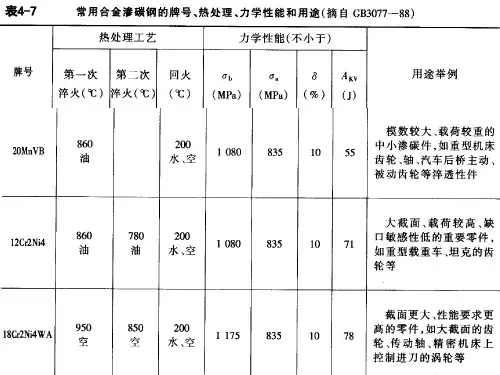

表4-7常用渗碳钢牌号

国内外常用钢材牌号对照表优质碳素结构钢普通碳素结构钢碳素工具钢合金工具钢高速工具钢不锈钢易切削结构钢低合金结构钢合金结构钢弹簧钢轴承钢电工钢钢材知识一、钢材的分类钢是钢材含碳量在0.04%-2.3%之间的铁碳合金。

为了保证其韧性和塑性，含碳量一般不超过 1.7%。

钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。

钢的分类方法多种钢材多样，其主要方法有如下七种：1、钢材按品质分类(1) 普通钢(P≤0.045%，S≤0.050%)(2) 优钢材质钢(P、S均≤0.035%)(3) 高级优质钢(P≤0.035%，S≤0.030%) 2、按化学成份分类(1) 碳素钢：钢材a.低碳钢(C≤0.25%)；b.中碳钢(C≤0.25~0.60%)；c.高碳钢(C≤0.60%)。

(2) 合金钢：a.低合金钢(合金元素总含量≤5%)；b.中合金钢(合金元素总含量>5~10%)；c.高合金钢(合金元素总含量>10%)。

3、钢材按成形方法分类：(1) 锻钢；(2) 铸钢；(3) 热轧钢；(4) 冷拉钢。

4、钢材按金相组织分类(1) 退火状态的：a.亚共析钢(铁素体+珠光体)；b.共析钢(珠光体)；c.过共钢材析钢(珠光体+渗碳体)；d.莱氏体钢(珠光体+渗碳体)。

(2) 正火状态的：a.珠光体钢；b.贝氏体钢；c.马氏体钢；d.奥氏体钢。

(3)钢材无相变或部分发生相变的5、按用途分类(1) 建筑及工程用钢：a.普通碳素结构钢；b.低合金结构钢；c.钢筋钢。

(2) 钢材结构钢a.机械制造用钢：(a)调质结构钢；(b)表面硬化结构钢：包括渗碳钢、渗氨钢、表面淬火用钢；(c)易切结构钢；(d)冷塑性成形用钢：包括冷冲压用钢、冷镦用钢。

b.弹簧钢c.轴承钢(3)工具钢：a.碳素工具钢；b.合金工具钢；c.高速工具钢。

(4) 特殊性能钢：a.不锈耐酸钢；b.耐热钢：包括抗氧化钢、热强钢、气阀钢；c.电热合金钢；d.耐磨钢；e.低温用钢；f.电工用钢。

一、渗碳钢的热处理工序用于制造渗碳零件的钢称为渗碳钢。

渗碳钢的主要热处理工序一般是在渗碳之后再进行淬火和低温回火。

处理后零件的心部为具有足够强度和韧性的低碳马氏体组织，表层为硬而耐磨的回火马氏体和一定量的细小碳化物组织。

有些结构零件，是在承受较强烈的冲击作用和受磨损的条件下进行工作的，例如汽车、拖拉机上的变速箱齿轮，内燃机上的凸轮、活塞销等。

根据工作条件，要求这些零件具有高的表面硬度和耐磨性，而心部则要求有较高的强度和适当的韧性，即要求工件“表硬里韧”的性能。

为了兼顾上述双重性能，可以采用低碳钢通过渗碳淬火及低温回火来达到，此时零件心部是低碳钢淬火组织，保证了高韧性和足够的强度，而表层(在一定的深度)则具有高碳量(0.85%～1.05%)，经淬火后有很高的硬度(HRC>60)，并可获得良好的耐磨性。

二、渗碳钢的成分特点渗碳钢的含碳量一般都很低(在 0.15%～0.25%之间)，属于低碳钢，这样的碳含量保证了渗碳零件的心部具有良好的韧性和塑性。

为了提高钢的心部的强度，可在钢中加入一定数量的合金元素，如Cr、Ni、Mn、Mo、W、Ti、B等。

其中 Cr、Mn、Ni 等合金元素所起的主要作用是增加钢的淬透性，使其在淬火和低温回火后表层和心部组织得到强化。

另外，少量的Mo、W、Ti等碳化物形成元素，可形成稳定的合金碳化物，起到细化晶粒、抑制钢件在渗碳时发生过热的作用。

微量的B(0.001%～0.004%)能强烈地增加合金渗碳钢的淬透性。

渗碳钢的分类根据淬透性或强度等级的不同，合金渗碳钢分为三类。

低淬透性合金渗碳钢即低强度渗碳钢(抗拉强度≤800MPa)，如15Cr、20Cr、15Mn2、20Mn2等。

这类钢淬透性低，经渗碳、淬火与低温回火后心部强度较低且强度与韧性配合较差。

主要用于制造受力较小，强度要求不高的耐磨零件，如柴油机的凸轮轴、活塞销、滑块、小齿轮等。

这类钢渗碳时心部晶粒易于长大，特别是锰钢。

常用钢材牌号及用途令狐采学我国钢材牌号表示方法概述：钢的牌号简称钢号，是对每一种具体钢产品所取的名称。

我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。

即：1）钢号中化学元素采用国际化学符号表示，例如Si、Mn、Cr等。

混合稀土元素用RE或Xt表示；2）产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表：GB标准钢号中所采用的缩写字母及其涵义名称汉字符号字体位置屈服点屈 Q 大写头沸腾钢沸 F 大写尾半镇静钢半 b 小写尾镇静钢镇 Z 大写尾特殊镇静钢特镇 TZ 大写尾氧气转炉（钢）氧 Y 大写中碱性空气转炉（钢）碱 J 大写中易切削钢易 Y 大写头碳素工具钢碳 T 大写头滚动轴承钢滚 G 大写头焊条用钢焊 H 大写头高级（优质钢）高 A 大写尾特级特 E 大写尾铆螺钢铆螺 ML 大写头锚链钢锚 M 大写头矿用钢矿 K 大写尾汽车大梁用钢梁 L 大写尾压力容器用钢容 R 大写尾多层或高压容器用钢高层 gc 小写尾铸钢铸钢 ZG 大写头轧辊用铸钢铸辊 ZU 大写头地质钻探钢管用钢地质 DZ 大写头续表：电工用热轧硅钢电热 DR 大写头电工用冷轧无取向硅钢电无 DW 大写头电工用冷轧取向硅钢电取 DQ 大写头电工用纯铁电铁 DT 大写头超级超 C 大写尾船用钢船 C 大写尾桥梁钢桥 q 小写尾锅炉钢锅 g 小写尾钢轨钢轨 U 小写头精密合金精 J 大写中耐蚀合金耐蚀 NS 大写头变形高温合金高合 GH 大写头铸造高温合金 K 大写头3）钢中主要化学元素含量（%）采用阿拉伯数字表示。

2．2 我国钢材牌号表示方法分类具体说明：在此是以钢材的用途分类作为表示方法分类的基础：1）碳素结构钢：表示方法：Q+数字+（质量等级符号）+（脱氧方法符号）+（专门用途的符号）①钢号冠以“Q”，代表钢材的屈服点；②“Q”后面的数字表示屈服点数值，单位是MPa。

17、牌号：85高耐磨性的高碳钢，强度较70号钢稍高，而弹性略低，其他性能相近，淬透性较差。用于制造截面尺寸不大、承受强度不太高的振动弹簧、汽车和铁道车辆及一般机械用的弹簧、圆形螺旋弹簧等。生产品种 圆钢、方钢、六角钢、扁钢、热轧薄钢板和钢带、线材。
18、牌号：15Mn 属于高锰低碳渗碳钢，其性能与15号钢相似，但淬透性、强度和塑性比15号钢都高些。钢经渗碳或氰化后能得到硬表层而韧性不变，中心强度还较高，在渗碳与淬火时形成的软点比15号钢少，切削加工性能也比15号钢好，焊接性能好。用于制造中心部分的力学性能要求较高，且需渗碳的零件。生产品种 圆钢、方钢、六角钢、扁钢、热轧厚钢板和宽带钢、热轧薄钢板和钢带。
1、牌号：08、08F、10F、08Al这些钢的强度不高，而塑性和韧性甚高，有良好的冲压、拉伸和弯曲性能，焊接性能良好。主要用于制造容易加工成形，而不要求强度的部件。大多数生产高精度薄钢板，用于制造深冲压和深拉延制品，如汽车用深冲板、各种贮器、油桶、搪瓷制品、仪表板等；也用于制成管子、垫片及心部强度要求不高的渗碳和氰化零件，如套筒、短轴、离合器盘，及电焊条等。这些钢均具有时效敏感性，其中08钢时效敏感性较弱，冲压性能也较稳定。08Al钢是深冲压专用钢板用钢，无时效敏感性。 生产品种 圆钢、方钢、六角钢、扁钢、热轧厚钢板和宽带钢、热轧和冷轧薄钢板和钢带、钢丝。
10、牌号：45高强度中碳调质钢，具有一定的塑性和韧性，切削性能良好，采用调质处理可获得良好的综合力学性能，淬透性较差。用于制造强度要求较高，韧性中等的零件。通常在调质或正火状态下使用。为了使钢具有必要的韧性，并消除其残余应力，应将钢淬火后回火成索氏体。在水中淬火时有形成裂纹的倾向。形状复杂的零件应在热水或油中淬火。这种钢可以焊接，但焊前需经预热，焊后应热处理。表面淬火硬度一般为HRC 40-50。用于制造较高强度的运动零件，如空压机、泵的活塞，蒸气透平机的叶轮；重型和通用机械中的轧制轴、连杆、蜗杆、齿轮、齿条、链轮、键、销子等；可用于代替渗碳钢制造表面耐磨的零件，如齿轮、轴、活塞销等，但需经高频或火焰表面淬火；也可用作铸件。 生产品种 圆钢、方钢、六角钢、扁钢、热轧厚钢板和宽带钢、热轧和冷轧薄钢板和钢带、线材、钢丝、钢管。
