带电粒子在复合场中的圆周运动

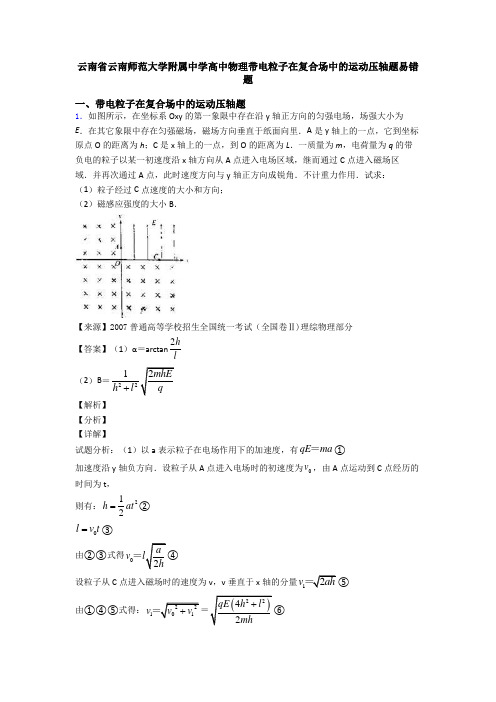

云南省云南师范大学附属中学高中物理带电粒子在复合场中的运动压轴题易错题一、带电粒子在复合场中的运动压轴题1．如图所示，在坐标系Oxy 的第一象限中存在沿y 轴正方向的匀强电场，场强大小为E ．在其它象限中存在匀强磁场，磁场方向垂直于纸面向里．A 是y 轴上的一点，它到坐标原点O 的距离为h ；C 是x 轴上的一点，到O 的距离为L ．一质量为m ，电荷量为q 的带负电的粒子以某一初速度沿x 轴方向从A 点进入电场区域，继而通过C 点进入磁场区域．并再次通过A 点，此时速度方向与y 轴正方向成锐角．不计重力作用．试求： （1）粒子经过C 点速度的大小和方向； （2）磁感应强度的大小B ．【来源】2007普通高等学校招生全国统一考试（全国卷Ⅱ)理综物理部分 【答案】（1）α＝arctan2h l（2）B 2212mhEh l q+【解析】 【分析】 【详解】试题分析：（1）以a 表示粒子在电场作用下的加速度，有qE ma ＝①加速度沿y 轴负方向．设粒子从A 点进入电场时的初速度为0v ，由A 点运动到C 点经历的时间为t ， 则有：212h at =② 0l v t =③由②③式得02a v h＝ 设粒子从C 点进入磁场时的速度为v ，v 垂直于x 轴的分量12v ah ＝ 由①④⑤式得：22101v v v +＝()2242qE h l mh+设粒子经过C 点时的速度方向与x 轴的夹角为α，则有1v tan v α＝⑦ 由④⑤⑦式得2h arctanlα＝⑧（2）粒子从C 点进入磁场后在磁场中作速率为v 的圆周运动．若圆周的半径为R ，则有qvB ＝m 2v R⑨设圆心为P ，则PC 必与过C 点的速度垂直，且有PC ＝PA R ＝．用β表示PA 与y 轴的夹角，由几何关系得：Rcos Rcos h βα=+⑩Rsin l Rsin βα=－解得222242h l R h l hl++＝由⑥⑨式得：B 2212mhEh l q+2．在平面直角坐标系xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B ．一质量为m 、电荷量为q 的带正电的粒子从y 轴正半轴上的M 点以速度v 0垂直于y 轴射入电场，经x 轴上的N 点与x 轴正方向成θ＝60°角射入磁场，最后从y 轴负半轴上的P 点垂直于y 轴射出磁场，如图所示．不计粒子重力，求（1）M、N两点间的电势差U MN ；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．【来源】带电粒子在电场、磁场中的运动【答案】1）U MN＝（2）r＝（3）t＝【解析】【分析】【详解】(1)设粒子过N点时的速度为v，有：解得：粒子从M点运动到N点的过程，有：解得：(2)粒子在磁场中以O′为圆心做匀速圆周运动，半径为r，有：解得：(3)由几何关系得：设粒子在电场中运动的时间为t1，有：粒子在磁场中做匀速圆周运动的周期：设粒子在磁场中运动的时间为t2，有：3．在xOy平面的第一象限有一匀强电磁，电场的方向平行于y轴向下，在x轴和第四象限的射线OC之间有一匀强电场，磁感应强度为B，方向垂直于纸面向里，有一质量为m，带有电荷量+q的质点由电场左侧平行于x轴射入电场，质点到达x轴上A点，速度方向与x 轴的夹角为φ，A点与原点O的距离为d，接着，质点进入磁场，并垂直与OC飞离磁场，不计重力影响，若OC与x轴的夹角为φ.求：⑴粒子在磁场中运动速度的大小；⑵匀强电场的场强大小.【来源】带电粒子在复合场中的运动计算题【答案】(1) (2)【解析】【分析】【详解】试题分析：（1）由几何关系得：R=dsinφ由洛仑兹力公式和牛顿第二定律得解得：（2）质点在电场中的运动为类平抛运动．设质点射入电场的速度为v 0，在电场中的加速度为a ，运动时间为t ，则有： v 0=vcosφ vsinφ=at d=v 0t设电场强度的大小为E ，由牛顿第二定律得 qE=ma 解得：4．如图所示，在直角坐标系0≤x≤L 区域内有沿y 轴正方向的匀强电场，在边长为2L 的正方形abcd 区域（包括边界）内有方向垂直纸面向外的匀强磁场．一电子从y 轴上的A （0，32L）点以大小为v 0的速度沿x 轴正方向射入电场，已知电子的质量为m 、电荷量为e ，正方形abcd 的中心坐标为（3L ，0），且ab 边与x 轴平行，匀强电场的电场强度大小20mv E eL=．（1）求电子进入磁场时的位置坐标；（2）若要使电子在磁场中从ab 边射出，求匀强磁场的磁感应强度大小B 满足的条件． 【来源】【全国市级联考】河北省邯郸市2018届高三第一次模拟考试理综物理试题 【答案】（1）（2L ，0）（2）0(21)2mv eL ≤B ＜0(21)mv eL【解析】试题分析：电子在电场中做类平抛运动，分别列出竖直和水平方向的方程，即可求出电子进入磁场时的位置坐标；电子从ab 边界射出，其运动轨迹的临界状态分别与ab 相切和bc 相切，根据几何关系求出相应半径，由洛伦兹力提供向心力即可求出强磁场的磁感应强度大小B 满足的条件．（1）电子在电场中做类平抛运动，轨迹如图所示：则有： 竖直方向有：2112y at= 加速度为：eE a m=水平方方向为：10L t v = 竖直速度：v y ＝at 1 解得：y 1＝2Lv y ＝v 0所以电子射出电场时的速度方向与x 轴成45°角，则电子在电场中沿x 轴正方向和沿y 轴负方向运动的距离分别为L 和2L，又因为A 点的坐标是（0，32L ），电子在无电场和磁场的区域内做匀速直线运动，则电子射入磁场区的位置坐标为（2L ，0）且射入磁场区的速度大小：v 20，方向与x 轴成45°角．（2）分使电子从ab 边界射出，其运动轨迹的临界状态分别与ab 相切和bc 相切 当运动轨迹与ab 相切时，有r 1＋r 1sin 45°＝L电子在磁场中运动，由洛伦兹力提供向心力，有：211mv evB r =解得：01(21)mv B Le=当运动轨迹与bc 相切时，有：r 2＋r 2sin 45°＝2L电子在磁场中运动，由洛伦兹力提供向心力，有：222mv evB r = 解得：02(21)mv B +=匀强磁场的磁感应强度大小B 满足的条件：0(21)2mv Le +≤B ＜0(21)mv Le+点睛：本题主要考查了带电粒子由电场进入磁场的情况，电子在电场中做类平抛运动，分别列出竖直和水平方向的方程列式分析求解；在磁场中，关键要画出轨迹图分析，根据几何关系求解．5．如图所示，MN 为绝缘板，CD 为板上两个小孔，AO 为CD 的中垂线，在MN 的下方有匀强磁场，方向垂直纸面向外(图中未画出)，质量为m 电荷量为q 的粒子(不计重力)以某一速度从A 点平行于MN 的方向进入静电分析器，静电分析器内有均匀辐向分布的电场(电场方向指向O 点)，已知图中虚线圆弧的半径为R ，其所在处场强大小为E ，若离子恰好沿图中虚线做圆周运动后从小孔C 垂直于MN 进入下方磁场．()1求粒子运动的速度大小；()2粒子在磁场中运动，与MN 板碰撞，碰后以原速率反弹，且碰撞时无电荷的转移，之后恰好从小孔D 进入MN 上方的一个三角形匀强磁场，从A 点射出磁场，则三角形磁场区域最小面积为多少？MN 上下两区域磁场的磁感应强度大小之比为多少？()3粒子从A 点出发后，第一次回到A 点所经过的总时间为多少？【来源】2014届福建省厦门双十中学高三热身考试物理试卷（带解析) 【答案】（1EqRm（2）212R ；11n +；（3）2πmR Eq【解析】 【分析】 【详解】（1）由题可知，粒子进入静电分析器做圆周运动，则有：2mv Eq R= 解得：EqRv m=（2）粒子从D 到A 匀速圆周运动，轨迹如图所示：由图示三角形区域面积最小值为：22R S= 在磁场中洛伦兹力提供向心力，则有：2mv Bqv R= 得：mv R Bq=设MN 下方的磁感应强度为B 1，上方的磁感应强度为B 2，如图所示：若只碰撞一次，则有：112R mv R B q== 22mvR R B q==故2112B B = 若碰撞n 次，则有：111R mv R n B q==+ 22mvR R B q==故2111B B n =+ （3）粒子在电场中运动时间：1242R mRt v Eqππ== 在MN 下方的磁场中运动时间：211122n m mRt R R v EqR Eqπππ+=⨯⨯== 在MN 上方的磁场中运动时间：232142R mRt v Eq ππ=⨯=总时间：1232mRt t t t Eqπ=++=6．在如图甲所示的直角坐标系中，两平行极板MN 垂直于y 轴，N 板在x 轴上且其左端与坐标原点O 重合，极板长度l =0.08m ，板间距离d =0.09m ，两板间加上如图乙所示的周期性变化电压，两板间电场可看作匀强电场．在y 轴上(0，d /2)处有一粒子源，垂直于y 轴连续不断向x 轴正方向发射相同的带正电的粒子，粒子比荷为qm=5×107C ／kg ，速度为v 0=8×105m/s ．t =0时刻射入板间的粒子恰好经N 板右边缘打在x 轴上.不计粒子重力及粒子间的相互作用，求:(1)电压U 0的大小；(2)若沿x 轴水平放置一荧光屏，要使粒子全部打在荧光屏上，求荧光屏的最小长度； (3)若在第四象限加一个与x 轴相切的圆形匀强磁场，半径为r =0.03m ，切点A 的坐标为(0.12m ，0)，磁场的磁感应强度大小B =23T ，方向垂直于坐标平面向里．求粒子出磁场后与x 轴交点坐标的范围．【来源】【市级联考】山东省济南市2019届高三第三次模拟考试理综物理试题【答案】(1)40 2.1610V U =⨯ (2)0.04m x ∆= (3)0.1425m x ≥ 【解析】 【分析】 【详解】(1)对于t =0时刻射入极板间的粒子：0l v T = 7110T s -=⨯211()22T y a =2y T v a= 22yT y v = 122dy y =+ Eq ma =U E d=解得：40 2.1610V U =⨯ (2)2Tt nT =+时刻射出的粒子打在x 轴上水平位移最大：032A T x v = 所放荧光屏的最小长度A x x l ∆=-即：0.04x m ∆= (3)不同时刻射出极板的粒子沿垂直于极板方向的速度均为v y . 速度偏转角的正切值均为：0tan y v v β=37β=0cos37v v=6110m/s v =⨯即：所有的粒子射出极板时速度的大小和方向均相同.2v qvB m R =0.03m R r ==由分析得，如图所示，所有粒子在磁场中运动后发生磁聚焦由磁场中的一点B 离开磁场.由几何关系，恰好经N 板右边缘的粒子经x 轴后沿磁场圆半径方向射入磁场，一定沿磁场圆半径方向射出磁场；从x 轴射出点的横坐标：tan 53C A R x x ︒=+ 0.1425m C x =.由几何关系，过A 点的粒子经x 轴后进入磁场由B 点沿x 轴正向运动.综上所述，粒子经过磁场后第二次打在x 轴上的范围为：0.1425m x ≥7．如图所示，处于竖直面内的坐标系x 轴水平、y 轴竖直，第二象限内有相互垂直的匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直坐标平面向里。

课题：带电粒子在复合场中的运动知识点总结：一、带电粒子在有界磁场中的运动1．解决带电粒子在有界磁场中运动问题的方法可总结为：（1）画轨迹（草图）；（2）定圆心；（3）几何方法求半径．2．几个有用的结论：（1）粒子进入单边磁场时，进、出磁场具有对称性，如图2（a）、（b）、（c）所示．（2）在圆形磁场区域内，沿径向射入的粒子，必沿径向射出，如图（d）所示．（3）当速率一定时，粒子运动的弧长越长，圆心角越大，运动时间越长．二、带电粒子在有界磁场中运动的临界问题带电粒子刚好穿出或刚好不穿出磁场的条件是带电粒子在磁场中运动的轨迹与边界相切．这类题目中往往含有“最大”、“最高”、“至少”、“恰好”等词语，其最终的求解一般涉及极植，但关键是从轨迹入手找准临界状态．（1）当粒子的入射方向不变而速度大小可变时，由于半径不确定，可从轨迹圆的缩放中发现临界点．（2）当粒子的入射速度大小确定而方向不确定时，轨迹圆大小不变，只是位置绕入射点发生了旋转，可从定圆的动态旋转中发现临界点．三、带电粒子在叠加场中的运动1．带电粒子在叠加场中无约束情况下的运动情况分类（1）磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．（2）电场力、磁场力并存（不计重力的微观粒子）①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题．（3）电场力、磁场力、重力并存①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．四、带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，除受场力外，还受弹力、摩擦力作用，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．五、带电粒子在组合场中的运动带电粒子在组合场中的运动，实际上是几个典型运动过程的组合，因此解决这类问题要分段处理，找出各分段之间的衔接点和相关物理量，问题即可迎刃而解．常见类型如下：1．从电场进入磁场（1）粒子先在电场中做加速直线运动，然后进入磁场做圆周运动．在电场中利用动能定理或运动学公式求粒子刚进入磁场时的速度．（2）粒子先在电场中做类平抛运动，然后进入磁场做圆周运动．在电场中利用平抛运动知识求粒子进入磁场时的速度．2．从磁场进入电场（1）粒子进入电场时的速度与电场方向相同或相反，做匀变速直线运动（不计重力）．（2）粒子进入电场时的速度方向与电场方向垂直，做类平抛运动典例强化例1、在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场，如图3所示．一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速度v 沿－x 方向射入磁场，它恰好从磁场边界与y 轴的交点C 处沿＋y 方向飞出．（1）请判断该粒子带何种电荷，并求出其荷质比q m ；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ′，该粒子仍从A 处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B ′多大？此次粒子在磁场中运动所用时间t 是多少？例2、真空区域有宽度为L 、磁感应强度为B 的匀强磁场，磁场方向如图4所示，MN 、PQ 是磁场的边界．质量为m 、电荷量为＋q 的粒子沿着与MN 夹角为θ＝30°的方向垂直射入磁场中，粒子刚好没能从PQ 边界射出磁场（不计粒子重力的影响），求粒子射入磁场的速度大小及在磁场中运动的时间．例3、如图所示的直角坐标系xOy 中，x <0，y >0的区域内有沿x 轴正方向的匀强电场，x ≥0的区域内有垂直于xOy 坐标平面向外的匀强磁场，x 轴上P 点坐标为（－L,0），y 轴上M 点的坐标为（0，233L ）．有一个带正电的粒子从P 点以初速度v 沿y 轴正方向射入匀强电场区域，经过M 点进入匀强磁场区域，然后经x 轴上的C 点（图中未画出）运动到坐标原点O ．不计重力．求：（1）粒子在M 点的速度v ′；（2）C 点与O 点的距离x ；（3）匀强电场的电场强度E 与匀强磁场的磁感应强度B 的比值．例4、如图5所示，在NOQ 范围内有垂直于纸面向里的匀强磁场Ⅰ，在MOQ 范围内有垂直于纸面向外的匀强磁场Ⅱ，M 、O 、N 在一条直线上，∠MOQ ＝60°，这两个区域磁场的磁感应强度大小均为B 。

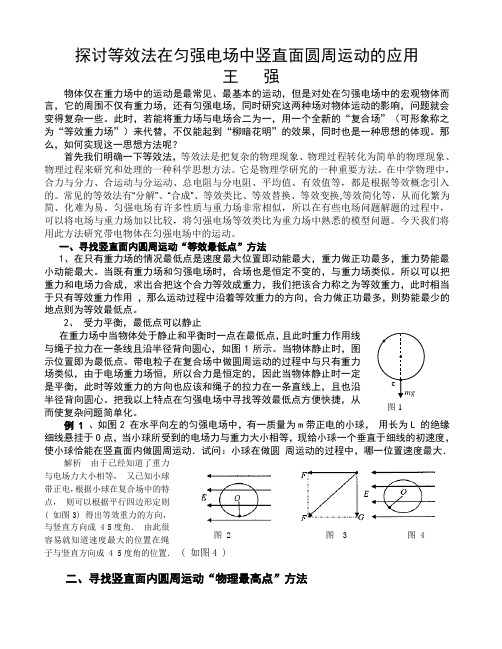

探讨等效法在匀强电场中竖直面圆周运动的应用王 强物体仅在重力场中的运动是最常见、最基本的运动，但是对处在匀强电场中的宏观物体而言，它的周围不仅有重力场，还有匀强电场，同时研究这两种场对物体运动的影响，问题就会变得复杂一些。

此时，若能将重力场与电场合二为一，用一个全新的“复合场”（可形象称之为“等效重力场”）来代替，不仅能起到“柳暗花明”的效果，同时也是一种思想的体现。

那么，如何实现这一思想方法呢？首先我们明确一下等效法，等效法是把复杂的物理现象、物理过程转化为简单的物理现象、物理过程来研究和处理的一种科学思想方法。

它是物理学研究的一种重要方法。

在中学物理中，合力与分力、合运动与分运动、总电阻与分电阻、平均值、有效值等，都是根据等效概念引入的。

常见的等效法有“分解”、“合成”、等效类比、等效替换、等效变换,等效简化等，从而化繁为简、化难为易。

匀强电场有许多性质与重力场非常相似，所以在有些电场问题解题的过程中，可以将电场与重力场加以比较，将匀强电场等效类比为重力场中熟悉的模型问题。

今天我们将用此方法研究带电物体在匀强电场中的运动。

一、寻找竖直面内圆周运动“等效最低点”方法1、在只有重力场的情况最低点是速度最大位置即动能最大，重力做正功最多，重力势能最小动能最大。

当既有重力场和匀强电场时，合场也是恒定不变的，与重力场类似。

所以可以把重力和电场力合成，求出合把这个合力等效成重力，我们把该合力称之为等效重力，此时相当于只有等效重力作用 ，那么运动过程中沿着等效重力的方向，合力做正功最多，则势能最少的地点则为等效最低点。

2、 受力平衡，最低点可以静止在重力场中当物体处于静止和平衡时一点在最低点，且此时重力作用线与绳子拉力在一条线且沿半径背向圆心，如图1所示。

当物体静止时，图示位置即为最低点。

带电粒子在复合场中做圆周运动的过程中与只有重力场类似，由于电场重力场恒，所以合力是恒定的，因此当物体静止时一定是平衡，此时等效重力的方向也应该和绳子的拉力在一条直线上，且也沿半径背向圆心。

专题拓展课二带电粒子在复合场中的运动[学习目标要求] 1.知道复合场的概念。

2.能够运用运动组合的理念分析带电粒子在组合场中的运动。

3.能分析带电粒子在叠加场中的受力情况和运动情况，能够正确选择物理规律解答问题。

拓展点1带电粒子在组合场中的运动1．组合场：电场与磁场各位于一定的区域内，并不重叠，一般为两场相邻或在同一区域电场、磁场交替出现。

2．四种常见的运动模型(1)带电粒子先在电场中做匀加速直线运动，然后垂直进入磁场做圆周运动，如图所示。

(2)带电粒子先在电场中做类平抛运动，然后垂直进入磁场做圆周运动，如图所示。

(3)带电粒子先在磁场中做圆周运动，然后垂直进入电场做类平抛运动，如图所示。

(4)带电粒子先在磁场Ⅰ中做圆周运动，然后垂直进入磁场Ⅱ做圆周运动，如图所示。

3．三种常用的解题方法(1)带电粒子在电场中做加速运动，根据动能定理求速度。

(2)带电粒子在电场中做类平抛运动，需要用运动的合成和分解处理。

(3)带电粒子在磁场中的圆周运动，可以根据磁场边界条件，画出粒子轨迹，用几何知识确定半径，然后用洛伦兹力提供向心力和圆周运动知识求解。

4．要正确进行受力分析，确定带电粒子的运动状态。

(1)仅在电场中运动①若初速度v0与电场线平行，粒子做匀变速直线运动；②若初速度v0与电场线垂直，粒子做类平抛运动。

(2)仅在磁场中运动①若初速度v0与磁感线平行，粒子做匀速直线运动；②若初速度v0与磁感线垂直，粒子做匀速圆周运动。

5．分析带电粒子的运动过程，画出运动轨迹是解题的关键。

特别提醒从一个场射出的末速度是进入另一个场的初速度，因此两场界面处的速度(大小和方向)是联系两运动的桥梁，求解速度是重中之重。

【例1】(2021·广东深圳市高二期末)某些肿瘤可以用“质子疗法”进行治疗，在这种疗法中，质子先被加速到具有较高的能量，然后被引向轰击肿瘤，杀死细胞，如图甲。

图乙为某“质子疗法”仪器部分结构的简化图，Ⅰ是质子发生器，质子的质量m＝1.6×10－27 kg，电量e＝1.6×10－19 C，质子从A点进入Ⅱ；Ⅱ是加速装置，内有匀强电场，加速长度d1＝4.0 cm；Ⅲ装置由平行金属板构成，板间有正交的匀强电场和匀强磁场，板间距d2＝2.0 cm，上下极板电势差U2＝1000 V；Ⅳ是偏转装置，以O为圆心、半径R＝0.1 m的圆形区域内有垂直纸面向外的匀强磁场，质子从M进入、从N射出，A、M、O三点共线，通过磁场的强弱可以控制质子射出时的方向。

带电粒子在复合场中的运动一、知识梳理1．复合场的分类（1）叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠,或相邻或在同一区域电场、磁场交替出现．2．带电粒子在复合场中的运动形式当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止。

当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动. 当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动。

当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理。

3. 题型分析：带电粒子在匀强电场、匀强磁场中可能的运动性质在电场强度为E 的匀强电场中 在磁感应强度为B 的匀强磁场中 初速度为零做初速度为零的匀加速直线运动保持静止初速度垂直场线 做匀变速曲线运动（类平抛运动) 做匀速圆周运动 初速度平行场线 做匀变速直线运动 做匀速直线运动特点受恒力作用,做匀变速运动洛伦兹力不做功，动能不变“电偏转”和“磁偏转"的比较垂直进入匀强磁场（磁偏转）垂直进入匀强电场（电偏转)情景图受力 F B ＝qv 0B ，大小不变，方向总指向圆心,方向变化，F B 为变力F E ＝qE ，F E 大小、方向不变，为恒力运动规律 匀速圆周运动r ＝mv 0Bq，T ＝错误!类平抛运动v x ＝v 0，v y ＝Eqm tx ＝v 0t ,y ＝错误!t 2运动时间 t ＝错误!T ＝错误!t ＝错误!，具有等时性动能 不变变化4。

常见模型（1)从电场进入磁场电场中:加速直线运动⇓磁场中：匀速圆周运动电场中：类平抛运动⇓磁场中：匀速圆周运动（2)从磁场进入电场磁场中：匀速圆周运动⇓错误!电场中：匀变速直线运动磁场中：匀速圆周运动⇓错误!电场中：类平抛运动二、针对练习1．在某一空间同时存在相互正交的匀强电场和匀强磁场,匀强电场的方向竖直向上,磁场方向如图。

高中物理每日一点十题之带电粒子在复合场中的一般曲线运动一知识点带电粒子在复合场中一般的曲线运动处理带电粒子在复合场中一般曲线运动的方法1.明确研究对象并对其进行受力分析.2.利用运动的合成与分解把曲线运动转化为直线运动，然后利用牛顿运动定律、运动学公式进行处理.3.涉及到功和能量的问题时常用能量守恒定律、功能关系等处理.带电粒子在复合场中圆周运动的临界问题处理带电体在复合场中圆周运动的临界问题的一般方法1.首先分析带电体的受力情况进而确定向心力的来源.2.用“等效法”的思想找出带电体在复合场中的等效“最高点”和“最低点”.(1)等效重力法将重力与静电力进行合成，如图所示，则F合为等效重力场中的“等效重力”，F合的方向为“等效重力”的方向，即等效重力场中的“竖直向下”方向.a＝F合m视为等效重力场中的“等效重力加速度”(2)物理最高点与几何最高点①物理最高点：是指“等效重力F合”的反向延长线过圆心且与圆轨道的交点，即物体在圆周运动过程中速度最小的点.②几何最高点：是指图形中所画圆的最上端，是符合人视觉习惯的最高点.3.在等效重力场中做圆周运动的小球，小球能做完整圆周运动的条件是能过物理最高点.十道练习题（含答案）1. 如图带电小颗粒质量为m，电荷量为q，以竖直向上的初速度v0自A处进入方向水平向右的匀强电场中．当小颗粒到达B处时速度变成水平向右，大小为2v0，那么，该处的场强E为________，A、B 间的电势差是________．2. 如图所示的装置是在竖直平面内放置的光滑绝缘轨道，处于水平向右的匀强电场中，带负电荷的小球从高为h的A处由静止开始下滑，沿轨道ABC运动并进入圆环内做圆周运动。

已知小球所受电场力是其重力的，圆环半径为R，斜面倾角为θ＝60°，s BC＝2R。

若使小球在圆环内能做完整的圆周运动，h至少为多少？(sin 37°＝0.6，cos 37°＝0.8)3. 如图所示，绝缘光滑轨道AB部分是倾角为30°的斜面，AC部分为竖直平面上半径为R的圆轨道，斜面与圆轨道相切。

压轴题06 带电粒子（带电体）在复合场中的运动问题目录一，考向分析 (1)二．题型及要领归纳 (1)热点题型一 带电粒子在有界匀强磁场中做匀速圆周运动 (1)热点题型二 借助分立场区考查磁偏转+电偏转问题 (4)热点题型三 利用粒子加速器考电加速磁偏转问题 (7)热点题型四 带电粒子(带电体)在叠加场作用下的运动 (9)三．压轴题速练 (10)一，考向分析1.本专题是磁场、力学、电场等知识的综合应用，高考往往以计算压轴题的形式出现。

2.学习本专题，可以培养同学们的审题能力、推理能力和规范表达能力。

针对性的专题训练，可以提高同学们解决难题、压轴题的信心。

3.复杂的物理问题一定是需要在定性的分析和思考后进行定量运算的，而最终能否解决问题，数理思维能力起着关键作用。

物理教学中有意识地培养学生的数理思维，对学生科学思维的形成具有重要作用。

带电粒子在磁场中的运动正是对学生数理思维的培养与考查的主要问题。

解决本专题的核心要点需要学生熟练掌握下列方法与技巧4.粒子运动的综合型试题大致有两类，一是粒子依次进入不同的有界场区,二是粒子进入复合场与组合场区。

其运动形式有匀变速直线运动、类抛体运动与匀速圆周运动。

涉及受力与运动分析、临界状态分析、运动的合成与分解以及相关的数学知识等。

问题的特征是有些隐含条件需要通过一些几何知识获得,对数学能力的要求较高。

二．题型及要领归纳热点题型一 带电粒子在有界匀强磁场中做匀速圆周运动一．带电粒子在匀强磁场中做匀速圆周运动的解题方法(1)带电粒子在匀强磁场中运动时，要抓住洛伦兹力提供向心力，即：qvB ＝mv 2R 得R ＝mv Bq，T ＝2πm qB ，运动时间公式t ＝θ2πT ，粒子在磁场中的运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题．(2)如果磁场是圆形有界磁场，在找几何关系时要尤其注意带电粒子在匀强磁场中的“四点、六线、三角”．①四点：入射点B、出射点C、轨迹圆心A、入射速度直线与出射速度直线的交点O.①六线：圆弧两端点所在的轨迹半径r、入射速度直线OB和出射速度直线OC、入射点与出射点的连线BC、圆心与两条速度垂线交点的连线AO.①三角：速度偏转角①COD、圆心角①BAC、弦切角①OBC，其中偏转角等于圆心角，也等于弦切角的两倍．二．带电粒子在匀强磁场中做匀速圆周运动的思维线索【例1】（2023春·江苏扬州·高三统考期中）如图所示，垂直于纸面向里的匀强磁场，磁感【例2】（2023春·江苏泰州·高三统考阶段练习）原子核衰变时放出肉眼看不见的射线。

物理专题三 带电粒子在复合场(电场磁场)中的运动解决这类问题时一定要重视画示意图的重要作用。

⑴带电粒子在匀强电场中做类平抛运动。

这类题的解题关键是画出示意图，要点是末速度的反向延长线跟初速度延长线的交点在水平位移的中点。

⑵带电粒子在匀强磁场中做匀速圆周运动。

这类题的解题关键是画好示意图，画示意图的要点是找圆心、找半径和用对称。

例1 右图是示波管内部构造示意图。

竖直偏转电极的板长为l =4cm ，板间距离为d =1cm ，板右端到荧光屏L =18cm ，（本题不研究水平偏转）。

电子沿中心轴线进入偏转电极时的速度为v 0=1.6×107m/s ，电子电荷e =1.6×10-19C ，质量为0.91×10-30kg 。

为了使电子束不会打在偏转电极的极板上，加在偏转电极上的电压不能超过多少？电子打在荧光屏上的点偏离中心点O 的最大距离是多少？[解：设电子刚好打在偏转极板右端时对应的电压为U ，根据侧移公式不难求出U (当时对应的侧移恰好为d /2)：2212⎪⎭⎫ ⎝⎛⋅=v l dm Ue d ，得U =91V ；然后由图中相似形对应边成比例可以求得最大偏离量h =5cm 。

]例2 如图甲所示，在真空中，足够大的平行金属板M 、N 相距为d ，水平放置。

它们的中心有小孔A 、B ，A 、B 及O 在同一条竖直线上，两板的左端连有如图所示的电路，交流电源的内阻忽略不计，电动势为U ，U 的方向如图甲所示，U 随时间变化如图乙所示，它的峰值为ε。

今将S 接b 一段足够长时间后又断开，并在A 孔正上方距A 为h （已知d h <）的O 点释放一个带电微粒P ，P 在AB 之间刚好做匀速运动，再将S 接到a 后让P 从O 点自由下落，在t=0时刻刚好进入A 孔，为了使P 一直向下运动，求h 与T 的关系式？[解析：当S 接b 一段足够长的时间后又断开，而带电微粒进入A 孔后刚好做匀速运动，说明它受到的重力与电场力相等，有d q mg ε= 若将S 接a 后，刚从t=0开始，M 、N 两板间的电压为，2ε，故带电粒子进入电场后，所受到的电场力为mg d q F 22==ε，也就是以大小为g 、方向向上的加速度作减速运动。

带电粒子在重力场与电场中的运动[学习目标] 1.会应用运动和力、功和能的关系分析带电粒子在复合场中的直线运动问题.2.会应用运动和力、功和能的关系分析带电粒子在复合场中的类平抛运动问题和圆周运动问题．一、带电粒子在复合场中的直线运动讨论带电粒子在复合场中做直线运动(加速或减速)的方法(1)动力学方法——牛顿运动定律、运动学公式．当带电粒子所受合力为恒力，且与速度方向共线时，粒子做匀变速直线运动，若题目涉及运动时间，优先考虑牛顿运动定律、运动学公式．在重力场和电场叠加场中的匀变速直线运动，亦可以分解为重力方向上、静电力方向上的直线运动来处理．(2)功、能量方法——动能定理、能量守恒定律．若题中已知量和所求量涉及功和能量，那么应优先考虑动能定理、能量守恒定律．例1如图所示，水平放置的平行板电容器的两极板M、N接直流电源，两极板间的距离为L＝15 cm.上极板M的中央有一小孔A，在A的正上方h处的B点有一小油滴自由落下．已知带正电小油滴的电荷量q＝3.5×10－14C、质量m＝3.0×10－9kg.当小油滴即将落到下极板时速度恰好为零．两极板间的电势差U＝6×105 V．(不计空气阻力，取g＝10 m/s2)(1)两极板间的电场强度E的大小为多少？(2)设平行板电容器的电容C＝4.0×10－12 F，则该电容器所带电荷量Q是多少？(3)B点在A点正上方的高度h是多少？针对训练1(多选)如图所示，平行板电容器的两个极板与水平地面成一角度，两极板与一恒压直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与静电力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动二、带电粒子的类平抛运动带电粒子在电场中的类平抛运动的处理方法：1．运动分解的方法：将运动分解为沿初速度方向的匀速直线运动和垂直初速度方向的匀加速直线运动，在这两个方向上分别列运动学方程或牛顿第二定律．2．利用功能关系和动能定理分析：(1)功能关系：静电力做功等于电势能的减少量，W电＝E p1－E p2.(2)动能定理：合力做功等于动能的变化，W＝E k2－E k1.例2如图所示，空间存在一方向竖直向下的匀强电场，O、P是电场中的两点．从O点沿水平方向以不同速度先后发射两个质量均为m的小球A、B.A不带电，B的电荷量为q(q＞0)，A从O点发射时的速度大小为v0，到达P点所用时间为t，B从O点到达P点所用时间为t2.重力加速度为g，求：(1)电场强度E的大小；(2)B运动到P点时的动能；(3)OP间的电势差U OP的大小．针对训练2(多选)如图所示，有三个质量相等，分别带正电、负电和不带电的小球，从平行金属板左侧中点以相同的初速度v0垂直于电场方向进入板间匀强电场，最后落在A、B、C 三点，可以判断()A．落到A点的小球带正电，落到B点的小球不带电，落到C点的小球带负电B．三个小球在电场中运动的时间相等C．三个小球到达极板时的动能关系为E k C＞E k B＞E k AD．三个小球在电场中运动时的加速度关系为a A＜a B＜a C三、带电粒子在电场(复合场)中的圆周运动解决电场(复合场)中的圆周运动问题，关键是分析向心力的来源，向心力的来源有可能是重力和静电力的合力，也有可能是单独的静电力．例3(多选)(2022·广州市高二期末)如图所示，在竖直放置的半径为R的光滑半圆弧绝缘细管的圆心O处固定一点电荷，将质量为m，带电荷量为＋q的小球从圆弧管的水平直径端点A由静止释放，小球沿细管滑到最低点B时，对管壁恰好无压力．已知重力加速度为g，下列说法正确的是()A．O处固定的点电荷带负电B．小球滑到最低点B时的速率为2gRC．B点处的电场强度大小为2mg qD．小球不能到达光滑半圆弧绝缘细管水平直径的另一端点C例4(2021·六安市高二期中)如图所示，一个竖直放置的半径为R的光滑绝缘环，置于水平方向的匀强电场中，电场强度为E，有一质量为m、电荷量为q的带正电荷的空心小球套在环上，并且Eq＝mg.(1)当小球由静止开始从环的顶端A 下滑14圆弧长到位置B 时，小球的速度为多少？环对小球的压力为多大？(2)小球从环的顶端A 滑至底端C 的过程中，小球在何处速度最大？最大速度为多少？专题强化5 带电粒子在重力场与电场中的运动探究重点 提升素养例1 (1)4×106 V/m (2)2.4×10－6 C (3)0.55 m解析 (1)由匀强电场的场强与电势差的关系式可得两极板间的电场强度大小为E ＝UL ＝4×106 V/m.(2)该电容器所带电荷量为Q ＝CU ＝2.4×10－6 C. (3)小油滴自由落下，即将落到下极板时，速度恰好为零 由动能定理可得：mg (h ＋L )－qU ＝0 则B 点在A 点正上方的高度是h ＝qU mg －L ＝3.5×10－14×6×1053.0×10－9×10m －15×10－2 m ＝0.55 m. 针对训练1 BD [对带电粒子受力分析如图所示，F 合≠0，A 错误．由图可知静电力与重力的合力方向与v 0方向相反，F 合对粒子做负功，其中重力mg 不做功，静电力Eq 做负功，故粒子动能减少，电势能增加，B 正确，C 错误．F 合恒定且F 合与v 0方向相反，粒子做匀减速直线运动，D 正确．] 例2 (1)3mg q (2)2m (v 02＋g 2t 2) (3)3mg 2t 22q解析 (1)设电场强度的大小为E ，小球B 运动的加速度为a ，OP 的竖直高度为h ， 根据牛顿第二定律：mg ＋qE ＝ma 由运动学公式和题给条件有：h ＝12gt 2＝12a (t 2)2 联立解得：E ＝3mg q(2)设小球B 从O 点发射时的速度为v 1，到达P 点时的动能为E k ，根据动能定理有： mgh ＋qEh ＝E k －12m v 12h ＝12gt 2 且小球B 水平方向位移：x ＝v 1t2＝v 0t联立得：E k ＝2m (v 02＋g 2t 2) (3)OP 间电势差为U OP ＝Eh 由(1)知E ＝3mgq联立解得：U OP ＝3mg 2t 22q.针对训练2 ACD [不带电小球、带正电小球和带负电小球在平行金属板间的受力如图所示：由此可知不带电小球做平抛运动，a 1＝Gm ，带正电小球做类平抛运动a 2＝G －F m ，带负电小球做类平抛运动，a 3＝G ＋F ′m.根据题意，三小球在竖直方向都做初速度为0的匀加速直线运动，到达下极板时，竖直方向的位移h 相等， 根据t ＝2ha得，带正电小球运动时间最长，不带电小球次之，带负电小球运动时间最短． 三小球在水平方向都不受力，做匀速直线运动，则落在板上时水平方向的距离与下落时间成正比，故水平位移最大的A 是带正电的小球，B 是不带电的小球，C 是带负电的小球，故A 正确，B 错误；根据动能定理，三小球到达下板时的动能等于这一过程中合外力对小球做的功．由受力图可知，带负电小球所受合力最大，为G ＋F ′，做功最多，动能最大，带正电小球所受合力最小，为G －F ，做功最少，动能最小，则小球到达极板时的动能关系为E k C ＞E k B ＞E k A ，故C 正确．因为落在A 点的小球带正电，落在B 点的小球不带电，落在C 点的小球带负电，所以a A ＝a 2，a B ＝a 1，a C ＝a 3，所以a A ＜a B ＜a C ，故D 正确．]例3 AB [小球从A 点由静止释放，运动到B 点的过程中，电场力不做功，则由机械能守恒定律可得mgR ＝12m v 2，即到达B 点的速度为v ＝2gR ，故B 正确；由题意可知，小球沿细管滑到最低点B 时，对管壁恰好无压力，则在B 点小球受重力和电场力，小球带正电受向上的电场力，则O 处固定的点电荷带负电，故A 正确；在B 点由牛顿第二定律k QqR 2－mg ＝m v 2R ，E ＝k Q R 2＝3mgq ，故C 错误；根据点电荷的电场分布特点，可知电场线沿着半圆轨道的半径方向，所以小球从A 点运动到C 点的过程中，电场力不做功，即小球从A 点运动到C 点的过程中，机械能守恒，即小球可以到达光滑半圆弧绝缘细管水平直径的另一端点C ，故D 错误．] 例4 (1)4gR 5mg (2)BC 弧的中点2(2＋1)gR解析 (1)从A 到B 根据动能定理得：mgR ＋qER ＝12m v B 2－0，解得：v B ＝4gR .根据牛顿第二定律得：F N －qE ＝m v B 2R ，解得：F N ＝5mg .根据牛顿第三定律得，环对小球的压力为5mg .(2)由于小球所受的静电力与重力都是恒力，它们的合力也是恒力，小球从A 处下滑时，静电力与重力的合力先与速度成锐角，做正功，动能增大，速度增大，后与速度成钝角，做负功，动能减小，速度减小，所以当合力与速度垂直时速度最大，由于qE ＝mg ，所以速度最大的位置位于BC 圆弧的中点，设为D 点． 则从A 到D 过程，根据动能定理得： mg (R ＋22R )＋qE ·22R ＝12m v m 2 解得：v m ＝2(2＋1)gR .。
