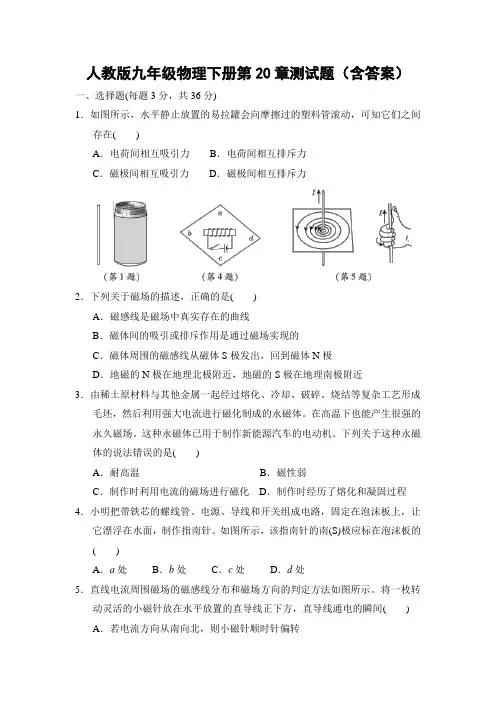

人教版九年级物理下册第20章测试题（含答案）
一、选择题(每题3分，共36分)
1．如图所示，水平静止放置的易拉罐会向摩擦过的塑料管滚动，可知它们之间存在( )
A．电荷间相互吸引力 B．电荷间相互排斥力
C．磁极间相互吸引力 D．磁极间相互排斥力
2．下列关于磁场的描述，正确的是( )
A．磁感线是磁场中真实存在的曲线
B．磁体间的吸引或排斥作用是通过磁场实现的
C．磁体周围的磁感线从磁体S极发出，回到磁体N极
D．地磁的N极在地理北极附近，地磁的S极在地理南极附近
3．由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体。在高温下也能产生很强的永久磁场。这种永磁体已用于制作新能源汽车的电动机。下列关于这种永磁体的说法错误的是( )
A．耐高温 B．磁性弱
C．制作时利用电流的磁场进行磁化 D．制作时经历了熔化和凝固过程
4．小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针。如图所示，该指南针的南(S)极应标在泡沫板的( )
A．a处 B．b处 C．c处 D．d处
5．直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间( )
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
6．如图为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。以下说法正确的是( )
A．电磁继电器利用电磁感应原理工作
B．R2的阻值随光照强度的增大而增大

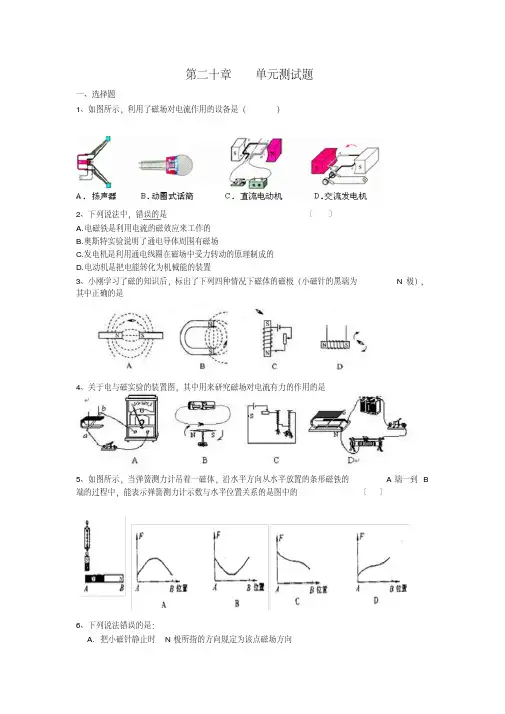

第二十章单元测试题
一、选择题
1、如图所示，利用了磁场对电流作用的设备是（）
2、下列说法中，错误的是〔〕
A.电磁铁是利用电流的磁效应来工作的
B.奥斯特实验说明了通电导体周围有磁场
C.发电机是利用通电线圈在磁场中受力转动的原理制成的
D.电动机是把电能转化为机械能的装置
3、小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），
其中正确的是
4、关于电与磁实验的装置图，其中用来研究磁场对电流有力的作用的是
5、如图所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端一到B
端的过程中，能表示弹簧测力计示数与水平位置关系的是图中的〔〕
6、下列说法错误的是：
A. 把小磁针静止时N极所指的方向规定为该点磁场方向
第1页 共5页 第20章综合能力测评卷
(时间：90分钟 满分：100分)
一、选择题(每小题3分，共30分。下列各题所给四个选项中只有一个符合题意)
1．下列物体不一定能产生磁场的是C
A．地球 B．小磁针 C．电磁铁 D．通电导体
2．为了取出某一缝隙中的铁钉，小明想到了以下方案，其中不可行的是D
A B C D
3．小明学习了磁场的知识后，标出了下列四种情况下磁体的磁极、电流方向或小磁针的偏转方向(图中小磁针的黑端为N极)，其中标的有错误的图是D
A B C D
4．如图所示，地磁北极的位置最可能是C
A．a B．b C．c D．d
第4题图 第5题图 第6题图
5．如图所示，一束带电粒子沿着水平方向平行地飞过小磁针的上方，小磁针的N极向纸外偏转。对带电粒子束的判断：①向右飞行的正离子束；②向左飞行的正离子束；③向右飞行的电子束；④向左飞行的电子束，则正确的是A
A．②③ B．①④ C．②④ D．①③
6．如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断不正确的是D
A.通电螺线管左端为N极
B．电源左端为负极，右端为正极
C．发光二极管c极接b点，d极接a点
D．图中P处磁感线的方向从螺线管右端到左端
7．如图所示是将绝缘导线缠绕在指南针上而制成的简易电流计。现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法不正确的是A
A．该简易电流计是利用了电磁感应现象制成的
B．若将电源的两极对调，则磁针会反向偏转
C．若断开电路，则磁针回到原来的位置
D．若断开电路，则磁针静止时，其S极将指向地理南极附近
第2页 共5页 第7题图 第8题图
8．如图所示是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光。下列实验能揭示手电筒工作原理的是B

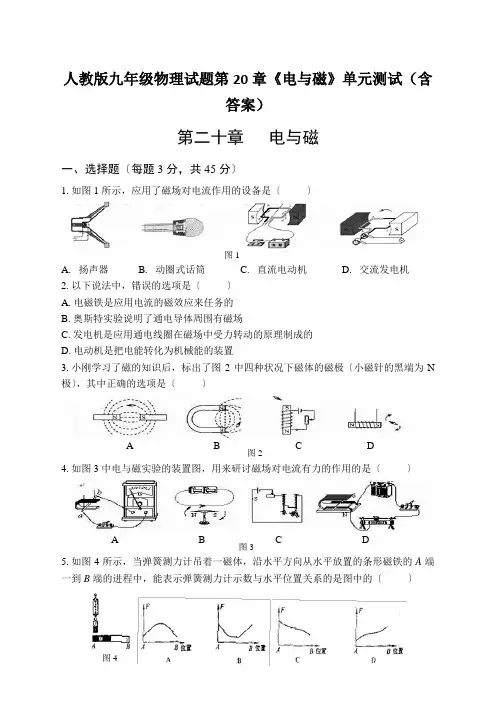

人教版九年级物理试题第20章《电与磁》单元测试（含答案）
第二十章 电与磁
一、选择题〔每题3分，共45分〕
1.如图1所示，应用了磁场对电流作用的设备是〔 〕
A. 扬声器 B. 动圈式话筒 C. 直流电动机 D. 交流发电机
2.以下说法中，错误的选项是〔 〕
A.电磁铁是应用电流的磁效应来任务的
B.奥斯特实验说明了通电导体周围有磁场
C.发电机是应用通电线圈在磁场中受力转动的原理制成的
D.电动机是把电能转化为机械能的装置
3.小刚学习了磁的知识后，标出了图2中四种状况下磁体的磁极〔小磁针的黑端为N极〕，其中正确的选项是〔 〕
A B C D
4.如图3中电与磁实验的装置图，用来研讨磁场对电流有力的作用的是〔 〕
A B C D
5.如图4所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端一到B端的进程中，能表示弹簧测力计示数与水平位置关系的是图中的〔
〕图1
图2
图4 图3 6.以下说法错误的选项是〔 〕
A. 把小磁针运动时N极所指的方向规则为该点磁场方向
B. 电流的磁场方向与电流方向有关
C. 感应电流方向与导体运动方向和磁感线方向有关
D. 通电导体在磁场中受力方向与电流方向和导体运动方向有关
7.以下关于电磁现象的说法中正确的选项是〔 〕
A．电磁铁的磁性强弱只与线圈的匝数有关
B．扬声器与话筒都是把声信号转变为电信号的装置
C．感应电流的方向只与导体切割磁感线的方向有关
D．电动机是把电能转化为机械能的机器
8.如图5所示，M、N两个线圈套在一根润滑绝缘杆ab上，它们受力时都能自在移动。当闭合电键K后，M、N两线圈将〔 〕
