本节介绍了BGP/MPLS IP VPN的调测方法。
前提条件已完成以下配置，设备运行正常。
∙硬件调测∙链路调测背景信息如图1所示，在该网络中部署BGP/MPLS IP VPN。
图1 BGP/MPLS IP VPN组网图操作步骤1.在设备上使用命令display ip vpn-instance verbose，查看VPN实例的配置信息是否正确。
2.<HUAWEI> display ip vpn-instance verbose3.T otal VPN-Instances configured : 14.V PN-Instance Name and ID : vpna, 15. Interfaces : GigabitEthernet1/0/06.A ddress family ipv47. Create date : 2010/01/21 11:30:35 UTC+08:008. Up time : 0 days, 00 hours, 05 minutes and 19 seconds9. Route Distinguisher : 100:110. Export VPN Targets : 111:111. Import VPN Targets : 111:112. Label policy: label per route13. The diffserv-mode Information is : uniform15.在设备上使用命令display bgp peer，查看BGP对等体信息。
16.<HUAWEI> display bgp vpnv4 all peer17.BGP local router ID : 1.1.1.118. Local AS number : 10019. Total number of peers : 2 Peers in established state : 220. Peer V AS MsgRcvd MsgSent OutQ Up/Down State PrefRcv21. 2.2.2.2 4 274 10 12 0 03:24:40 Established 022. Peer of IPv4-family for vpn instance :23. VPN-Instance vpna, router ID 1.1.1.1:24. 100.1.1.1 4 65410 454 418 0 03:12:16 Established 9检查BGP对等体和VPN数量是否正确。

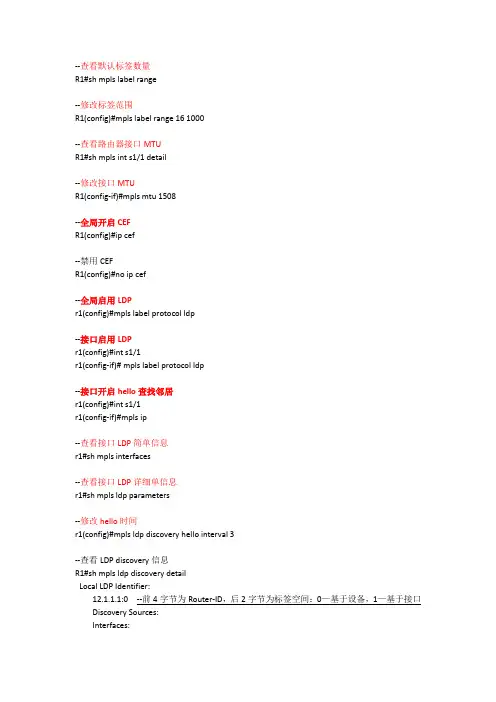

--查看默认标签数量R1#sh mpls label range--修改标签范围R1(config)#mpls label range 16 1000--查看路由器接口MTUR1#sh mpls int s1/1 detail--修改接口MTUR1(config-if)#mpls mtu 1508--全局开启CEFR1(config)#ip cef--禁用CEFR1(config)#no ip cef--全局启用LDPr1(config)#mpls label protocol ldp--接口启用LDPr1(config)#int s1/1r1(config-if)# mpls label protocol ldp--接口开启hello查找邻居r1(config)#int s1/1r1(config-if)#mpls ip--查看接口LDP简单信息r1#sh mpls interfaces--查看接口LDP详细单信息r1#sh mpls ldp parameters--修改hello时间r1(config)#mpls ldp discovery hello interval 3--查看LDP discovery信息R1#sh mpls ldp discovery detailLocal LDP Identifier:12.1.1.1:0 --前4字节为Router-ID，后2字节为标签空间：0—基于设备，1—基于接口Discovery Sources:Interfaces:Serial1/0 (ldp): xmit/recvHello interval: 5000 ms; Transport IP addr: 12.1.1.1 --会话的源地址，要保证transportIP是相通的。
Transport默认选用Router-idLDP Id: 12.1.1.2:0Src IP addr: 12.1.1.2; Transport IP addr: 12.1.1.2Hold time: 15 sec; Proposed local/peer: 15/15 secReachable via 12.1.1.2/32--修改接口地址为Router-IDr1(config)#mpls ldp router-id serial 1/1 force force说明立即生效--修改Transport IP地址为接口地址（要重启进程才会生效）r2(config)#int s1/1r2(config-if)#mpls ldp discovery transport-address interface--重启进程r2#cle mpls ldp neighbor *--查看LDP邻居r2#sh mpls ldp neighbor--查看接口标签r3#sh ip cef 4.4.4.4--查看LFIB表标签交换信息r3#sh mpls forwarding-tableLocal Outgoing Prefix Bytes tag Outgoing Next Hoptag tag or VC or Tunnel Id switched interface16 Pop tag12.1.1.0/24 0 Se1/0 23.1.1.2 （Pop tag—移除标签）17 Pop tag 46.1.1.0/24 0 Se1/1 34.1.1.418 18 15.1.1.0/24 0 Se1/0 23.1.1.219 Pop tag 4.4.4.4/32 0 Se1/1 34.1.1.4--查看FIB表r3#sh mpls ip binding--查看6.6.6.6经过标签交换的数据量r3#sh mpls forwarding-table 6.6.6.6 detail只需要在边界PE上配置VRF表，指定RD值，并且把相应的接口划入进来，中间路由器不需要配置。
MPLS（Multiprotocol Label Switching，多协议标签交换）是一种新兴的IP骨干网技术。
MPLS在无连接的IP网络上引入面向连接的标签交换概念，将第三层路由技术和第二层交换技术相结合，充分发挥了IP路由的灵活性和二层交换的简捷性。
MPLS广泛应用于大规模网络中，它具有以下优点：●在MPLS网络中，设备根据短而定长的标签转发报文，省去了通过软件查找IP路由的繁琐过程，为数据在骨干网络中的传输提供了一种高速高效的方式。
●MPLS位于链路层和网络层之间，它可以建立在各种链路层协议（如PPP、ATM、帧中继、以太网等）之上，为各种网络层（IPv4、IPv6、IPX等）提供面向连接的服务，兼容现有各种主流网络技术。
●支持多层标签和面向连接的特点，使得MPLS在VPN、流量工程、QoS等方面得到广泛应用。
●具有良好的扩展性，在MPLS网络基础上可以为客户提供各种服务。
1.1.1 MPLS基本概念1. 转发等价类FEC（Forwarding Equivalence Class，转发等价类）是MPLS中的一个重要概念。
MPLS 是一种分类转发技术，它将具有相同特征（目的地相同或具有相同服务等级等）的报文归为一类，称为FEC。
属于相同FEC的报文在MPLS网络中将获得完全相同的处理。
目前设备只支持根据报文的网络层目的地址划分FEC。
2. 标签标签是一个长度固定、只具有本地意义的标识符，用于唯一标识一个报文所属的FEC。
一个标签只能代表一个FEC。
图1-1 标签的封装结构如图1-1所示，标签封装在链路层报头和网络层报头之间的一个垫层中。
标签长度为4个字节，由以下四个字段组成：●Label：标签值，长度为20bits，用来标识一个FEC。
●Exp：3bits，保留，协议中没有明确规定，通常用作服务等级。
●S：1bit，MPLS支持多重标签。
值为1时表示为最底层标签。
●TTL：8bits，和IP报文中的TTL意义相同，可以用来防止环路。
