期末光现象作图专题训练3

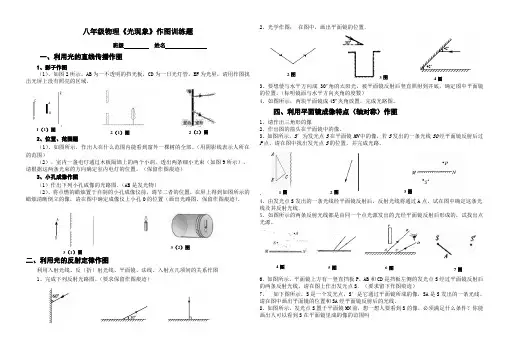

45º45º八年级物理《光现象》作图训练题班级姓名一、利用光的直线传播作图1、影子作图（1）、如图2所示。

AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区域。

2、位置、范围题（1）、如图所示，作出人在什么范围内能看到窗外一棵树的全部。

（用阴影线表示人所在的范围）（2）、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图9所示）。

请根据这两条光束的方向确定室内电灯的位置。

（保留作图痕迹）3、小孔成像作图（1）作出下列小孔成像的光路图．（AB是发光物）（2）、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图中确定成像仪上小孔O的位置（画出光路图，保留作图痕迹）．利用入射光线、反（折）射光线、平面镜、法线、入射点几项间的关系作图1、完成下列反射光路图。

（要求保留作图痕迹）2、光学作图：在图中，画出平面镜的位置．3、要想使与水平方向成30的位置。

（标明镜面与水平方向夹角的度数）4、如图所示，两块平面镜成45º夹角放置，完成光路图。

四、利用平面镜成像特点（轴对称）作图1、请作出三角形的像2、作出图的箭头在平面镜中的像。

3、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路。

．4、由发光点S发出的一条光线经平面镜反射后，反射光线将通过A点，试在图中确定这条光线及其反射光线．5、如图所示的两条反射光线都是由同一个点光源发出的光经平面镜反射后形成的，试找出点光源。

6、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）7、如下图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。

请在图中画出平面镜的位置和SA经平面镜反射后的光线。

《光现象》作图题专练一．作图题（共25小题）1．如图所示，作出井底之蛙在枯井中所看到的“天”的范围。

2．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。

3．请在如图中的半透明纸上作出蜡烛AB的像A'B'。

4．请画出如图所示的反射光线，并在反射角上标出角度。

5．作出图中入射光线的反射光线。

6．作出从光源S经过平面镜反射到P的光路图。

7．如图所示，方向不变的激光束从光源S斜射到液面上，经液面反射后射到液面上方水平标尺上的某一位置，利用该装置可监测液面的高度变化。

若随着液面变化，标尺上的光点由S1移至S2，请通过光路作图画出光点到达S2时的液面。

8．如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出，请在图中作出平面镜放置的位置。

9．如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

10．平面镜在各行各业中都有广泛的应用，例如自行车尾灯的结构如下图所示，画出入射光线ab经过两个平面镜后的反射光线。

11．反光板是摄影中常用的道具如图甲所示，它可以将光源的光线反射到被拍摄人物上，来增加人物的亮度，从而使拍摄的人物更明亮清晰。

请在图乙中画出一束从太阳上S点发出的光，经反光板反射至人脸上的P点的光路图。

12．如图太阳光与地面成30°角斜射过来，要使光线沿竖直方向反射入井中，请画出：①反射光线；②平面镜的位置；③标出反射角的度数。

13．作出AB通过平面镜成的像14．侦查员A在墙外经墙洞下放置的一块平面镜，观察到墙内的盗贼B。

请做出盗贼在平面镜内所成的像B'，并做出侦查员看到盗贼B的光路图。

15．如图，墙壁上竖直放置着一块平面镜，小明将激光笔从S点照向平面镜，在地面上的P 点看到一个光斑，请根据平面镜成像的特点画出激光笔的光路图。

16．如图，点光源S放在平面镜前，A、B为点光源S发出的光经平面镜MN反射后的两条射线，请在答题纸上通过作图确定点光源S和它的像S′的位置。

专题1 光现象作图专练一、作图题1．用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。

2．根据平面镜成像的特点画出图中物体AB在平面镜MN中所成的像A′B′。

要求保留作图痕迹。

3．如图所示，一束射向平面镜的入射光线与镜面的夹角是40°，请在图中画出反射光线并标出反射角的度数。

4．如图，S点是岸边路灯的位置，S'点是潜水员A看到的路灯位置，请画出S点发出的一条光线进入潜水员眼睛的光路。

5．画出图中物体AB在平面镜中所成的像。

6．如图，画出点光源S发出的光线经平面镜MN反射后过P点的光路。

7．如图所示，请大致画出光线AB从空气射入玻璃，以及再从玻璃射入空气的光路图。

8．作出光源S点经平面镜反射后过A点的光路。

9．（1）如图所示，一个玻璃三棱镜的截面为等腰直角△ABC，∠A为直角，一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出，请画出这个传播过程的光路图。

（2）一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

10．如图所示，S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线a'、b'方向射出，要求：①找出S在平面镜里的像S ；②在图中画出平面镜；③画出入射光线与反射光线。

11．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。

①在图中画出蜡烛AB通过薄玻璃板反射所成的像A'B'。

①小红在E点看到'A时，从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。

12．人在B处看到一个彩色玻璃球沉在C处，A点是球的实际位置，请完成人看到玻璃球在水中像的光路图，同时标出折射角r。

13．小冰通过一个三棱镜观察课本封面上的“物理”字样，看到了如图甲所示的情景，看到了两个“物理”字样。

45º45º·SP ·深圳市龙岗区甘李学校八年级物理课题：光现象作图题练习自测班级：___________ 姓名：___________一、光的直线传播专练1、如图1，请画出AB 经过小孔成像的光路图，并在光屏MN 上标出AB 所成的像。

二、平面镜成像专练2、如图2，根据平面镜成像特点，在图中画出物体AB 在平面镜中所成的像。

2 3、如图3，根据物体AB 及其像BA ''作出平面镜的位置.图34、如图4，请作出物体在平面镜中所成的像图45、根据光的反射定律作出电光源S 在平面镜中的所成的像S '三、光的反射专练6. 如图6，请完成下列反射光路图。

图67.如图7所示，两块平面镜成45º夹角放置，完成光路图。

图78. 如图8所示，由点光源S 发出的光经平面镜反射后，其中一条反射光线经过P 点。

请完成光路图。

图89、如图9，利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整；10、如图10，S 是发光点，S ′是S 在平面镜中的像，L 是射向平面镜的一条入射光线．在图中画出平面镜的位置和L 的反射光线．图10图1 B A SB AM N图5图11空气 水空气玻璃 M NN M 30º 45ºO′′O空气 水空气 玻璃11、如图11，要使光线垂直照亮井底，根据光的反射定律画出反射面的位置，求出反射面与水平面的夹角。

四、光的折射专练 12. 画出图中对应的折射光线或入射光线的大致方向。

13、如图13，已知光从空气斜射入某种介质时的反射光线和折射光线，请画出入射光线。

图1314、如图14，潜水员在水下A 点，B 点有条小鱼，C 点有只小鸟，作出潜水员观察鱼、鸟的光路图．15、画出图15所示的光线AO 经过半圆形玻璃砖折射后的光路图。

（O 为圆心）图1516、如图16所示，一束光由空气斜射入玻璃砖，画出这束光经过玻璃砖两个面折射的光路。

空气 水可编辑修改精选全文完整版1.物体AB 放在平面镜前，画出能看到AB 像的范围．2.如图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S 和像点S′．3.如图，由发光点S 发出的光射到水面上，同时发生反射和折射，反射光线经过A 点，试在图中画出入射光线、反射光线和折射光线4.如下图A 所示，一束光射向一块玻璃砖。

画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。

5.请在图中画出经过透镜折射后的光线．6.在图中画出反射光线对应的入射光线.7．如图某光源A 发出的入射光线AO ，请在图中画出（1）像的位置和反射光线． （2）大致的折射光线．8.如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向。

9.如图所示，小阳在公园水面上玩水上滚球的游戏，人处于充足空气的薄壁透明塑料圆球里，他发现水下A 处有一条金鱼，设小阳的眼睛在B 处，圆球的球心在O 点。

请你作出小阳观察到金鱼的光路图及确定金鱼实际的大致位置。

10.如图甲所示，S 是一个发光点，S’是它在平面镜中成的像，SA 是S 发出的一束光。

请在图甲中画出平面镜的位置和SA 经平面镜反射后的光线．11.如图所示是液面高度监视器，让一束光射向被监视液面，请画出反射光线，并在光屏上标出光点S 。

12.如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．13.如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

14.如图所示，是一束从水中斜射入空气中的光线，请在图中画出它的反射光线和大致的折射光线方向；并标出折射角α。

15.如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点。

八年级物理《光现象》作图专项训练（全国通用后附答案）一、光的直线传播1、《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。

图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB（烛焰可以抽象为带箭头的线段）通过纸杯的小孔在黑塑料膜虚线上所成的像A B''，并标明两条光线的传播方向。

2、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

3、如图，小明站在路灯下，请画出小明在地面上形成影子的光路，并用线段AB标出影子的范围。

二、光的反射4、一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

5、自行车尾灯的反光原理如图所示.请完成反射光路，并标出反射角度数.6、太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。

三、平面镜成像7、如图，请利用光的反射原理画出A点的像A'。

8、根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A B''。

9、为打造“蓝天碧水”“宜居宜业”的城市环境，聊城市连续两年推出“公交惠民”活动，受到了水城百姓的广泛赞誉。

为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。

请在图乙中画出A处司机看到B处乘客的光路图。

10、友友的玩具不小心掉进水平管道中去了，由于没有手电筒，看不清楚玩具的位置。

姐姐拿出一块平面镜帮助他找到了玩具，请在图中画出平面镜的位置。

11、如图所示，小明在A处，左侧墙壁上挂一面镜子，小明通过镜子可以看到窗户外的景色，请画出小明通过镜子能看到的窗户外的区域.四、光的折射12、如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。

13、作出图中的折射光线。

14、小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。

光现象作图
光的直线传播作图
1．[物理观念]如图是两根标杆及它们在灯光下的影子，请在图中画出灯的位置(用点P表示).
第1题图
2．如图所示，点S表示太阳，AB箭头表示小鸟，请画出在阳光下飞行的小鸟在地面上的影子A'B'.
第2题图
光的反射作图
3．(2023·来宾兴安区期中)请在图中画出对应的入射光线并标出入射角.
第3题图
4．[物理学与日常生活]自行车的“尾灯”是由许多很小的角反射器组成的.角反射器其实就是两个相互垂直的平面镜，如图所示.请在图上准确画出所给入射光线经两平面镜反射后的反射光线.
第4题图
平面镜成像作图
5．如图所示，请根据平面镜成像的特点，画出物体MN的像M'N'.
6．女孩到鞋店去买鞋，如图是她站在平面镜前试鞋的情景.请画出女孩的眼睛A点看到鞋面B点在平面镜中所成像的光路图.
第6题图
7．如图所示，发光点S位于一个平面镜前，S'是发光点在平面镜中的像，试作出平面镜和入射光线SO的反射光线.
第7题图
光的折射作图
8．(2023·贵港潭塘区期末)如图是一条经水面反射后的光线，请在图中画出其入射光线的准确方向及对应的折射光线的大致方向.
9．(2023·本溪)小明将两个大小相同的红、蓝环粘在一起形成“8”字.手拿红环将蓝环竖直放入水中，使蓝环刚好浸没，从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合，如图甲所示.请在图乙中作出：
(1)红环最上端A点在水中的像A'点；
(2)B'点为蓝环最下端B点的像，请完成从C点看到B点的光路.。

专题03 光现象和透镜作图题专题训练（原卷版）【作图1 光直线传播的应用】 (1)【作图2 作光的反射光路图】 (3)【作图3 平面镜成像的相关作图】 (5)【作图4 作光的折射光路图】 (6)【作图5 透镜的光路图】 (7)【作图6 近视眼和远视眼的成因与矫正办法】 (9)【作图1 光直线传播的应用】1．（2022•扬州模拟）按照题目要求作图：如图所示，S是点光源，AB是一个不透明的木板，在图中作出AB在地上的影子（用阴影表示）。

2．（2022秋•江都区期末）请用光路图画出井底青蛙O可以看到的范围。

3．（2022秋•牡丹区期末）画出人眼在点S出能通过门板狭缝MN看到的室外范围。

4．（2022秋•苏州期末）如图，请画出蜡烛AB经小孔所成像的光路及其在光屏MN上所成的像A’B'。

5．（2022秋•莲湖区期中）如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。

（保留作图痕迹）6．（2022秋•碑林区校级期中）如图所示，S为固定光源，MN为竖直墙面，小明手拿一乒乓球，开始时球与光源S等高，松手后球竖直下落，墙面上球的影子也随之而动，请通过作图确定：当影子刚好到达墙角N点时，乒乓球的位置在哪里（用字母标记），完成相应光路图。

7．（2023•武侯区校级三模）如图所示，根据两人的影子画出光路图，找到光源S的位置。

【作图2 作光的反射光路图】8．（2023•襄阳）画出图中入射光线的反射光线。

9．（2023•高新区校级模拟）为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。

请在图乙中画出A 处的司机通过后视镜能观察到的范围。

10．（2023•叶集区校级模拟）如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S的位置并完成光路图。

11．（2022秋•宝山区期末）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。

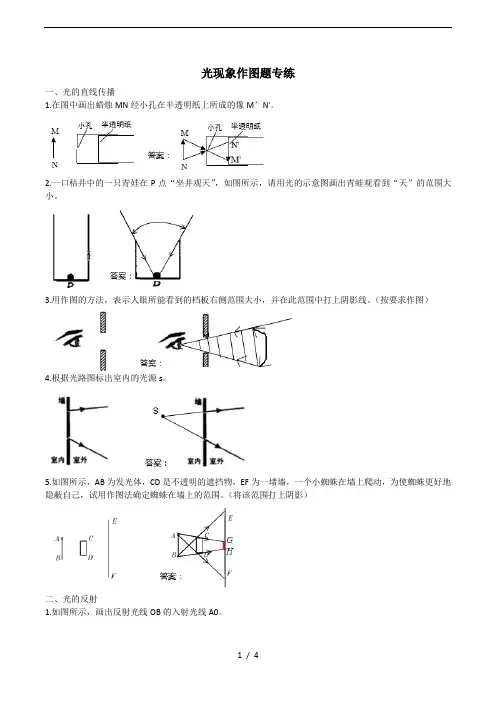

光现象作图题专练一、光的直线传播1.在图中画出蜡烛MN经小孔在半透明纸上所成的像M’N'。

2.一口枯井中的一只青娃在P点“坐井观天”，如图所示，请用光的示意图画出青蛙观看到“天”的范围大小。

3.用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线。

（按要求作图）4.根据光路图标出室内的光源s。

5.如图所示，AB为发光体，CD是不透明的遮挡物，EF为一堵墙，一个小蜘蛛在墙上爬动，为使蜘蛛更好地隐蔽自己，试用作图法确定蜘蛛在墙上的范围。

（将该范围打上阴影）二、光的反射1.如图所示，画出反射光线OB的入射光线A0。

2.小徐发现舞蹈教室两垂直的墙面上都装着大面的镜子，她拿着激光笔对着其中一面镜子照射（AB），经反射能把光线按原方向平行返回。

3.在池塘上方A处有只小鸟，请画出在池塘上方能看到水中小鸟倒影的范围的光路图。

4.如图乙所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜位置，此时平面镜与水平面之间的夹角为60°.5.小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机.下图中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹.三、平面镜成像6.如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

7.如图所示，已知点光源S发出的光经平面镜反射后的两条反射光线，通过作图作出点光源S的位置。

8.在图中画出，小妮从试鞋镜中看到鞋子上B点的光路（反射光过A点）9.如图所示，不透明物体M的下面有一个物体A，小明在平面镜的右侧，请画出小明可以通过平面镜观察到物体A的范围。

（用阴影表示）10.如图，光源S发出的光经墙上的平面镜反射后能照亮游泳池的水面，请在图中画出能照亮游泳池水面范围的光路图。

11.如图所示，一只蜻蜓（用A点表示）停在水池上方。

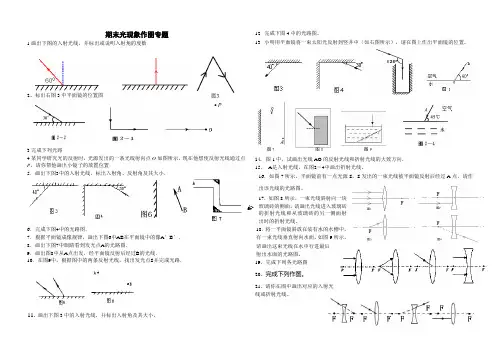

期末光现象作图专题
1.画出下图的入射光线，并标出或说明入射角的度数
2、标出右图3中平面镜的位置图.
3.完成下列光路
4.某同学研究光的反射时，光源发出的一条光线射向点O 如图所示，现在他想使反射光线通过点P ，请你帮他画出小镜子的放置位置.
5．画出下图3中的入射光线，标出入射角、反射角及其大小．
6．完成下图4中的光路图．
7．根据平面镜成像规律，画出下图6中AB 在平面镜中的像A ′B ′． 8．画出下图7中眼睛看到发光点A 的光路图．
9．画出图8中从A 点出发，经平面镜反射后经过B 的光线．
10．在图9中，根据图中的两条反射光线，找出发光点S 并完成光路．
11. 画出下图3中的入射光线，并标出入射角及其大小。

12. 完成下图4中的光路图。

13. 小明用平面镜将一束太阳光反射到竖井中（如右图所示），请在图上作出平面镜的位置。

14. 图1中，试画出光线AO 的反射光线和折射光线的大致方向． 15． A 是入射光线，在图2－4中画出折射光线。

16．如图7所示，平面镜前有一点光源S ，S 发出的一束光线被平面镜反射后经过A 点，请作出该光线的光路图。

17．如图8所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

18．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图9所示，请画出这束光线在水中行进最后射出水面的光路图。

19、完成下列各光路图 20、完成下列作图。

21、请你在图中画出对应的入射光线或折射光线。

·SP·光现象作图题专题训练1.（1）作出图中点光源S发出的光被平面镜MN反射后能照亮镜前多大范围。

（2）作图说明图中人眼在平面镜前A点通过平面镜MN看到外界多大范围。

2.（1）如图所示，平面镜前有一物体AB，作出AB在镜中成的像A´B´。

（2）如图所示，作出物体ABC在平面镜中成的像。

3.（1）如图所示，由点光源S发出的光经平面镜反射后，其中一条反射光线经过P点。

请完成光路图。

（2）如图，画出发光点S发出的光线经平面镜反射后过P点的光路图。

4. 如图所示，a、b两条光线是由平面镜前某一发光点S射出的光线经过镜面反射后的情况。

请在图中作出S的位置，并补画出对应的入射光线。

5.（1）如图所示是小明站在池塘边看到对岸有翠竹倒映在水中，请在图中作出小明看见翠竹顶端．．．．的光路。

（2）如图所示，平面镜MN前有一个发光点S，S1是它在镜中所成的像。

当平面镜转过一个角度后，像的位置为S2，试作出平面镜的新位置M´N´。

6.（1）如图中S为发光点，S´为S点在平面镜中成的虚像，试画出通过A点的反射光线及平面镜的位置。

（2）已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路。

7.（1）如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请完成光路图。

（2）如图所示是小明家阁楼示意图，其中MN是一面带平面镜的墙壁，S为阁楼上一电灯，请通过作图的方法画出地板PN上能被照亮的区间。

10、一天，小红在座位上通过一块平面镜看见自己教室后面有一个“T”形的字；图7中“T”形a′b′c′是abc经平面镜所成的像，其中小红看见的现象正确的是（）A B C D（1）如图所示，两块平面镜平行相对放置，完成光路图。

（2）如图所示，两块平面镜垂直放置，完成光路图。

ABCABANM·S´··S·AS ·MN S´·A·30º。

专题03 光作图题专题（解析版）目录一、热点题型归纳........................................................................................................................................................【题型一】光直线传播作图..............................................................................................................................【题型二】光反射作图......................................................................................................................................【题型三】光折射作图......................................................................................................................................【题型四】平面镜成像作图..............................................................................................................................【题型五】透镜成像作图..................................................................................................................................二、最新模考题组练....................................................................................................................................................【题型一】光直线传播作图【典例分析】（2021•曹县）如图，一盏路灯下站着两人，地上留下了他俩的影子。

第I卷（选择题）请点击修改第I卷的文字说明一、选择题（题型注释）二、双选题（题型注释）三、多选题（题型注释）第II 卷（非选择题）请点击修改第II 卷的文字说明 评卷人 得分 四、填空题（题型注释）评卷人得分 五、实验题（题型注释） 评卷人得分 六、作图题（题型注释）1．潭清疑水浅，安全记心间。

如图，A 是水池底某点，请作出光线AO 的折射光线以及人从岸上看到A 的像A′。

【答案】光路图如下图所示【解析】试题分析：根据光的折射规律作出光线AO 的折射光线，然后把两条折射光线反向延长，交于一点，这一点就是人眼所看到的A 的像A′。

【考点定位】光的折射规律2．如图所示，在水池里有一个点光源S ，SP 是它发出的一条光线，在SP 的传播方向上有一块平面镜，QM 是SP 经此平面镜反射后的反射光线。

请你画出平面镜的准确位置和光线QM 进入空气后的大致传播方向。

【答案】如下图所示S P QM【解析】试题分析：把反射光线反向延长与入射光线的延长线交于一点，这一点在平面镜上，过交点作出入射光线与反射光线所夹锐角的平分线就是法线，然后过该交点作法线的垂线就是平面镜的位置；光线由水斜射向空气时，折射角大于入射角。

【考点定位】光的反射和光的折射3．根据平面镜成像特点，在图甲中画出物体AB 在平面镜中所成的像A'B'。

【答案】如下图所示【解析】试题分析：分别作出物体AB 端点A 、B 关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB 在平面镜中的像．如上图所示。

考点：平面镜成像4．如图所示，人看到了水中的鱼，请用作图法确定哪条鱼是真正的鱼。

【答案】如图所示S P QM 空气水空气水【解析】光从水中射入空气中，发生光的折射，根据光的折射定律可知，空气中的角大，所以下面的鱼是真实的鱼。

5．在图5中的画出该光线的反射光线使光路图完整.【答案】略【解析】分析：根据反射定律作图：反射角等于入射角．解答：解：点评：本题考查了光的反射定律的作图：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角．6．（2分）在题15（l）图中画出反射光线并标出反射角。

八年级上册物理光现象作图题练习(三)
1.如图所示，一根竹竿BC竖立在地面上，请画出它在路灯O下的影子。

2.请画出光源S发出的光照到不透明物体MN上时，在墙壁AB 上出现的影子。

3.“井底之蛙，所见甚小．”请利用光的直线传播的知识，在图中画出青蛙（位置在图中A点）能看到的天空范围．
4.如图，路灯下站着小明和小华两人，地上留下了他们的影
子，通过作图确定路灯S的位置。

5.如图所示，点光源处于S点位置，P、Q为不透明的挡板，试作出点光源能够照亮挡板右侧的区域。

（用阴影线画出）
6.如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

7.如图所示，画出入射光经互相垂直的两个平面镜反射的光路图，保留作图痕迹。

8.如图所示，小明利用一块平面镜使此时的太阳光沿水平方向射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．
9.如图甲为开封铁塔及其倒影的美景。

请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。

10.如图所示，一束光经A点所在的平面镜反射后照到盆中花上B点处请画出平面镜的位置和光路图。

11.如图所示，李师傅要从房子A处拉导线到河岸装一盏路灯，然后拉线到房子B处安装另一盏路灯，那么河岸上的路灯安装在何处时所用导线的总长度最短？小明将河岸当作平面镜，运用光学作图法很简单地确定了安装位置，请你画出小明所作的图。

60°《光现象》作图题专项练习一、光的直线传播1、如图1所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。

图1 图2 图32、如图2所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像。

3、“坐井观天，所见甚小”。

请作出图3中井底的青蛙所能看见的天空的最大范围。

二、光的反射4、在图4中画出反射光线，并标出反射角的大小。

图4 图55、在图5中画出入射光线，并标出入射角的大小。

6、如图6所示，完成反射光路图。

图67、在图7中，作图找出平面镜的位置。

8、如图8所示，小聪通过一平面镜看到小猫要偷吃小鱼。

图中画出了入射光线和反射光线，但未标出光的传播方向。

请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

图7 图8 图99、如图9示，小明通过一平面镜看到了桌子下面的小球。

图中画出了入射光线和反射光线，但末标出光的传播方向。

在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜。

10、小明要用平面镜将一束太阳光反射到竖井中，如图10所示，请在图上作出平面镜的位置，并计算：镜面与水平面的夹角为_________。

图10 图11 图12 图13三、平面镜成像11、在图11中，作出物体在镜中的像。

12、在图12中，作出物体的位置。

13、在图13中，作出平面镜的位置。

14、如图14所示，利用平面镜成像的特点完成光路图。

图14 图1515、如图15所示，S是发光点，MN是平面镜，从发光点S发出的光线经平面镜反射后过A点，请完成光路图。

四、光的折射16、在图16中，画出反射光线，标出反射角的大小，并画出折射光线的大致方向。

17、在图17中，完成光通过玻璃的大致光路。

18、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图18所示，请画出这束光线在水中行进最后射出水面的光路图。

19、如图19所示，一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。

八年级物理上册期末专题练习----光学作图知识点1：光的反射作图1. 如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．2. 如图所示，一束光线与水平方向成角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

3. 如图所示，小明想要利用一块平面镜使此时的太阳光竖直射入井中．请你通过作图标出平面镜的位置，并标出反射角的度数．4. 有一束光沿AO射入一个暗盒中的平面镜上，如图所示，若要使反射光线从小孔B射出，可以将平面镜上、下、左、右移动，使移动后的镜面与原镜面平行，试画出此时平面镜放置的位置，并完成光路．5. 电视机上的颜色是由红、、蓝三种色条混合而成．电视机的遥控器能发射一种不可见光即，来实现对电视机的控制．若把遥控器对着墙壁调整角度也可以控制电视，请在图中画出由遥控器S发出的不可见光经墙壁反射后到达电视机P的光路图．6. 如图所示是由发光点S发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S的位置．知识点2：光的折射作图7. 一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。

8. 小丽在参观海洋馆时，看到在展箱内S′点有一条鱼，还看到了自己通过展箱玻璃成的像。

图中A点表示小丽的眼睛，B点表示小丽的脚，S点是鱼的实际位置。

在图中画出：（1）B点的像B′的位置；（2）小丽看到鱼的光路图。

9. 如图所示, 是一束斜射到玻璃砖的入射光线,请画出光线通过玻璃砖再进入空气的两次折射光线.知识点3：光的反射与折射综合作图10. 如图所示水面上方有一发光点A 1，水中另有一发光点A 2．人在空气中看到A 2在水中的位置就是A 1在水中的像的位置．画出：（1）A 1发出的光经水面反射进入人眼的光路图（2）A 2发出的光进入人眼的光路图．11. 如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射后，反射光线经过A点，水中的折射光线经过P点，请你作出入射光线、反射光线和折射光线。
