《光现象》作图训练题(无答案)

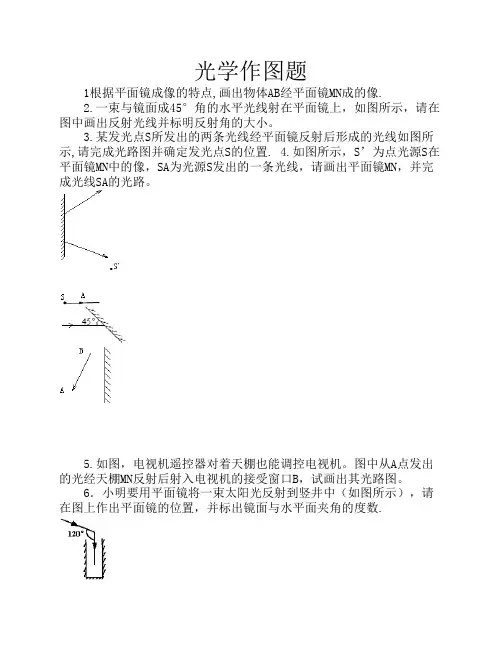

光学作图题1根据平面镜成像的特点,画出物体AB经平面镜MN成的像.2.一束与镜面成45°角的水平光线射在平面镜上，如图所示，请在图中画出反射光线并标明反射角的大小。

3.某发光点S所发出的两条光线经平面镜反射后形成的光线如图所示,请完成光路图并确定发光点S的位置.4.如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。

5.如图，电视机遥控器对着天棚也能调控电视机。

图中从A点发出的光经天棚MN反射后射入电视机的接受窗口B，试画出其光路图。

6．小明要用平面镜将一束太阳光反射到竖井中（如图所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.7．如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）8.如图,平面镜上放有一块竖直挡板P,在P的左侧有一个点光源S,请在右侧画出经平面镜反射后看见S的像的范围.9.作出物体AB在平面镜中所成的像.10.根据光线的传播路线在方框内画出一个符合要求的光学元件并完成光路图.11.作出图中入射光线AO的反射光线.12.已知某条入射光线和它的反射光线的位置如图所示.请作出平面镜的位置.13．如图所示，发光点S在乎面镜MN中的像为S1，当平面镜转过一定角度后，它的像为 S2。

请你利用平面镜成像特点，画出转动后平面镜的大致位置。

14．如下左图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇．15在上图中，AO、BO’为点光源S射向平面镜的两条入射光线，请在图中标出点光源S和S’像的位置并画出光路线。

23.一个雨过天晴的夜晚，小刚在晚自习回家的路上,看见路边水坑中有一个弯弯的“月亮”,如图所示.请你指出:（1）小刚当时可能站在 的位置.（选填“A”或“B”或“C”）.（2）在图中画出小刚看见的“月亮”.24.如上图乙所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。

45º45º八年级物理《光现象》作图训练题班级姓名一、利用光的直线传播作图1、影子作图（1）、如图2所示。

AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区域。

2、位置、范围题（1）、如图所示，作出人在什么范围内能看到窗外一棵树的全部。

（用阴影线表示人所在的范围）（2）、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图9所示）。

请根据这两条光束的方向确定室内电灯的位置。

（保留作图痕迹）3、小孔成像作图（1）作出下列小孔成像的光路图．（AB是发光物）（2）、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图中确定成像仪上小孔O的位置（画出光路图，保留作图痕迹）．利用入射光线、反（折）射光线、平面镜、法线、入射点几项间的关系作图1、完成下列反射光路图。

（要求保留作图痕迹）2、光学作图：在图中，画出平面镜的位置．3、要想使与水平方向成30的位置。

（标明镜面与水平方向夹角的度数）4、如图所示，两块平面镜成45º夹角放置，完成光路图。

四、利用平面镜成像特点（轴对称）作图1、请作出三角形的像2、作出图的箭头在平面镜中的像。

3、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路。

．4、由发光点S发出的一条光线经平面镜反射后，反射光线将通过A点，试在图中确定这条光线及其反射光线．5、如图所示的两条反射光线都是由同一个点光源发出的光经平面镜反射后形成的，试找出点光源。

6、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）7、如下图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。

请在图中画出平面镜的位置和SA经平面镜反射后的光线。

专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。

（相等）（2）法线与反射面垂直，像物连线与镜面垂直。

（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。

（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。

【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。

首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。

3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。

【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。

学校:___________姓名：___________班级：_____________1．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．（根据平面镜成像特点作图）2．图甲所示．A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．3．如图所示，插入水中的筷子，在水中的部分看起来向上弯折了。

如果人眼在C点处看到筷子B点的像在位置B′点，请在图上画出B点的一条光线经水面折射后过C点的光路图。

4．如图，作出物体AB在平面镜中所成的像。

5．如图，根据光路作出平面镜放置的位置：6．如图，作出反射光线，并标出反射角以及其大小：7．室内一盏电灯S（电灯可看作一点光源）。

请画出不透明物体AB在墙壁上形成影子的光路，并标出影子的位置。

8．有一束光沿AO射入一个暗盒中的平面镜上，如图所示，若要使反射光线从小孔B射出，可以将平面镜上、下、左、右移动，使移动后的镜面与原镜面平行，试画出此时平面镜放置的位置，并完成光路．9．如图，A为一发光点，试根据平面镜成像规律在图中作出反射光线经过B点的一条入射光线，并将光路补充完整；10．如图，根据反射光线OB，画出对应的入射光线，并在入射角位置标出入射角的大小；11．如图所示，光从空气斜射入某种液体中，被水平放置于液体底部的平面镜反射，最后返回空气中。

请在图中画出这时经平面镜反射的光线和在水面处的折射光线。

12．某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置．13．魔术是深受同学们喜爱的节目，其中包含着许多科学原理．图1是小明自制的一只魔术箱，表演时他将开口的方形空箱面展示给观众，把纸币从空箱顶端的投币口投入，结果纸币“不翼而飞”．原来魔术箱中有一块平面镜，请你在图2中画出平面镜的位置及你所能看到的两个物和像．14．根据平面镜成像的特点，在图中画出物体在平面镜中的像．15．如图所示，两架敌机，一架是实际飞机，一架是从潜水艇的观察口看到的该飞机的像，请用光路确定哪架是实际飞机。

《光现象》作图题专练一．作图题（共25小题）1．如图所示，作出井底之蛙在枯井中所看到的“天”的范围。

2．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。

3．请在如图中的半透明纸上作出蜡烛AB的像A'B'。

4．请画出如图所示的反射光线，并在反射角上标出角度。

5．作出图中入射光线的反射光线。

6．作出从光源S经过平面镜反射到P的光路图。

7．如图所示，方向不变的激光束从光源S斜射到液面上，经液面反射后射到液面上方水平标尺上的某一位置，利用该装置可监测液面的高度变化。

若随着液面变化，标尺上的光点由S1移至S2，请通过光路作图画出光点到达S2时的液面。

8．如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出，请在图中作出平面镜放置的位置。

9．如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

10．平面镜在各行各业中都有广泛的应用，例如自行车尾灯的结构如下图所示，画出入射光线ab经过两个平面镜后的反射光线。

11．反光板是摄影中常用的道具如图甲所示，它可以将光源的光线反射到被拍摄人物上，来增加人物的亮度，从而使拍摄的人物更明亮清晰。

请在图乙中画出一束从太阳上S点发出的光，经反光板反射至人脸上的P点的光路图。

12．如图太阳光与地面成30°角斜射过来，要使光线沿竖直方向反射入井中，请画出：①反射光线；②平面镜的位置；③标出反射角的度数。

13．作出AB通过平面镜成的像14．侦查员A在墙外经墙洞下放置的一块平面镜，观察到墙内的盗贼B。

请做出盗贼在平面镜内所成的像B'，并做出侦查员看到盗贼B的光路图。

15．如图，墙壁上竖直放置着一块平面镜，小明将激光笔从S点照向平面镜，在地面上的P 点看到一个光斑，请根据平面镜成像的特点画出激光笔的光路图。

16．如图，点光源S放在平面镜前，A、B为点光源S发出的光经平面镜MN反射后的两条射线，请在答题纸上通过作图确定点光源S和它的像S′的位置。

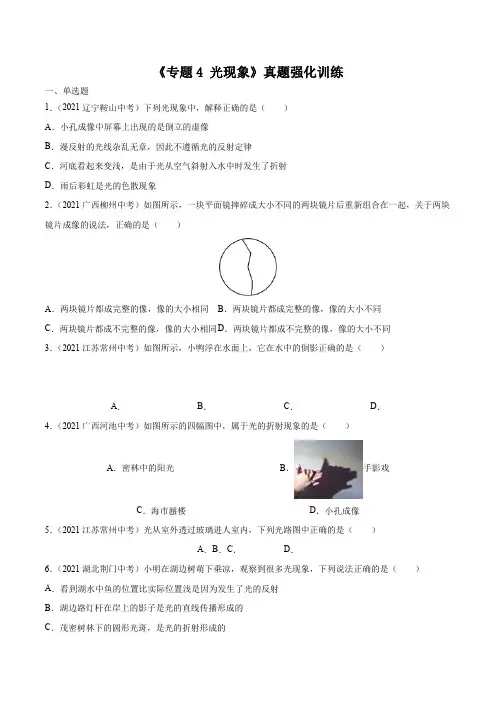

《专题4 光现象》真题强化训练一、单选题1．（2021辽宁鞍山中考）下列光现象中，解释正确的是（）A．小孔成像中屏幕上出现的是倒立的虚像B．漫反射的光线杂乱无章，因此不遵循光的反射定律C．河底看起来变浅，是由于光从空气斜射入水中时发生了折射D．雨后彩虹是光的色散现象2．（2021广西柳州中考）如图所示，一块平面镜摔碎成大小不同的两块镜片后重新组合在一起，关于两块镜片成像的说法，正确的是（）A．两块镜片都成完整的像，像的大小相同B．两块镜片都成完整的像，像的大小不同C．两块镜片都成不完整的像，像的大小相同D．两块镜片都成不完整的像，像的大小不同3．（2021江苏常州中考）如图所示，小鸭浮在水面上，它在水中的倒影正确的是（）A．B．C．D．4．（2021广西河池中考）如图所示的四幅图中，属于光的折射现象的是（）A．密林中的阳光B．手影戏C．海巿蜃楼D．小孔成像5．（2021江苏常州中考）光从室外透过玻璃进人室内，下列光路图中正确的是（）A．B．C．D．6．（2021湖北荆门中考）小明在湖边树萌下乘凉，观察到很多光现象，下列说法正确的是（）A．看到湖水中鱼的位置比实际位置浅是因为发生了光的反射B．湖边路灯杆在岸上的影子是光的直线传播形成的C．茂密树林下的圆形光斑，是光的折射形成的D．岸上景物在湖面上的倒影是光的反射形成的实像7．（2021四川德阳中考）德阳的清晨风景如画，旌湖湖面波光粼粼，岸边的高楼在水中呈现出清晰的倒影，一群红嘴鸥欢快地从湖中捕捉食物。

对这些场景的形成解释正确的是（）A．岸边高楼的“倒影”是光的直线传播形成的B．路上的行人能看见红嘴鸥，是因为红嘴鸥是光源C．红嘴鸥看见水中的“食物”是由于光的折射形成的虚像D．湖面波光粼粼，是太阳光照在水面上发生了光的色散形成的8．（2021辽宁辽宁中考）小红在平静的湖边看到“鸟在水中飞，鱼在云上游”，如图所示，对画面中的现象解释正确的是（）A．水中的“鸟”是光的折射形成的B．水中的“鸟”是实像C．看到的“鱼”比实际位置深D．看到的“鱼”是虚像9．（2021四川自贡中考）下列光学作图中，错误是（）A．光的反射B．平面镜成像C．光从空气射入水中D．光的色散10．（2021江苏常州中考）夜晚的红梅公园，悬挂在高处的灯筒在地面上投射出红花绿叶的美丽图案。

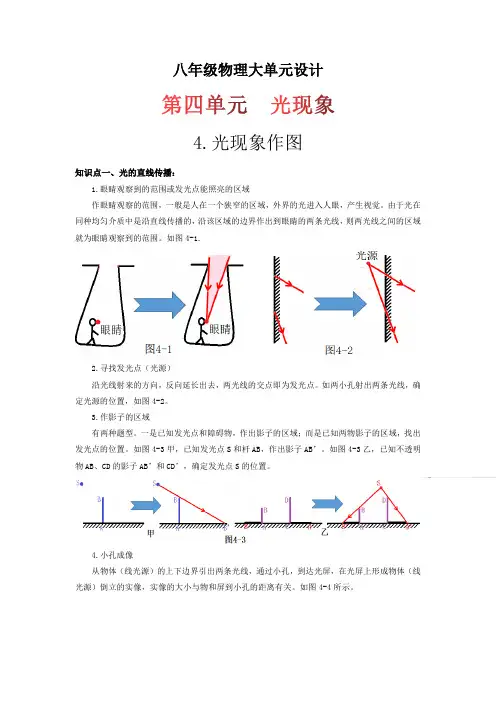

八年级物理大单元设计4.光现象作图知识点一、光的直线传播：1.眼睛观察到的范围或发光点能照亮的区域作眼睛观察的范围，一般是人在一个狭窄的区域，外界的光进入人眼，产生视觉。

由于光在同种均匀介质中是沿直线传播的，沿该区域的边界作出到眼睛的两条光线，则两光线之间的区域就为眼睛观察到的范围。

如图4-1.2.寻找发光点（光源）沿光线射来的方向，反向延长出去，两光线的交点即为发光点。

如两小孔射出两条光线，确定光源的位置，如图4-2。

3.作影子的区域有两种题型。

一是已知发光点和障碍物，作出影子的区域；而是已知两物影子的区域，找出发光点的位置。

如图4-3甲，已知发光点S和杆AB，作出影子AB’。

如图4-3乙，已知不透明物AB、CD的影子AB’和CD’，确定发光点S的位置。

4.小孔成像从物体（线光源）的上下边界引出两条光线，通过小孔，到达光屏，在光屏上形成物体（线光源）倒立的实像，实像的大小与物和屏到小孔的距离有关。

如图4-4所示。

5.日食和月食分别沿太阳的上下边缘向地球（月球）的上下边缘引两条（共4条）光线，当月球（地球）进入地球（月球）的本影区，就会形成月食（日食）现象，如图4-5甲图为月食，乙图为日食。

基础自测：1．（2023·河南·九年级校联考专题练习）“井底之蛙”是我们耳熟能详的一个寓言故事，如图所示，一只青蛙在枯井中，请你利用光路图画出青蛙（眼睛用点O表示）通过井口能观察到的范围。

2．（2023·全国·八年级校联考假期作业）如图，画出点光源S通过右侧窗口照亮的范围。

3．（2023·四川成都·校考二模）如图所示，请根据两人影子的位置画出灯泡S的位置。

4．（2023·全国·九年级专题练习）如图所示，人眼处于S点位置，P、Q为不透光的挡板，试作出人眼能看到挡板右侧的范围（用阴影线画出）。

5．（2023·吉林松原·校联考二模）画出路灯照在人身上形成的影子的光路图，并画出影子范围。

八年级物理《光现象》作图专项训练（全国通用后附答案）一、光的直线传播1、《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。

图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB（烛焰可以抽象为带箭头的线段）通过纸杯的小孔在黑塑料膜虚线上所成的像A B''，并标明两条光线的传播方向。

2、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

3、如图，小明站在路灯下，请画出小明在地面上形成影子的光路，并用线段AB标出影子的范围。

二、光的反射4、一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

5、自行车尾灯的反光原理如图所示.请完成反射光路，并标出反射角度数.6、太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。

三、平面镜成像7、如图，请利用光的反射原理画出A点的像A'。

8、根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A B''。

9、为打造“蓝天碧水”“宜居宜业”的城市环境，聊城市连续两年推出“公交惠民”活动，受到了水城百姓的广泛赞誉。

为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。

请在图乙中画出A处司机看到B处乘客的光路图。

10、友友的玩具不小心掉进水平管道中去了，由于没有手电筒，看不清楚玩具的位置。

姐姐拿出一块平面镜帮助他找到了玩具，请在图中画出平面镜的位置。

11、如图所示，小明在A处，左侧墙壁上挂一面镜子，小明通过镜子可以看到窗户外的景色，请画出小明通过镜子能看到的窗户外的区域.四、光的折射12、如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。

13、作出图中的折射光线。

14、小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。

第三次周考作图题练习1、如图1所示，确定发光点S 的位置。

2、如图2所示，确定平面镜的位置。

3、在图3中画出经过平面镜反射后的光线。

4、如图4所示，根据光的反射规律确定发光点S 在镜中所成的像S′.5、根据平面镜成像的特点，在图5作出物体AB 在平面镜中所成的像A ′B ′．6、如图6所示，平面镜前有一点光源S ，S 发出的一束光线被平面镜反射后经过A 点，请作出该光线的光路图．7、为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图7中画出平面镜的位置，并完成光路图。

8、AB 和CD 均为发光点S 经平面镜反后的反射线，试确定出S 的位置。

9、S 为发光点，试确定出木块M 另一侧能看到S 点的像的区域。

10、如图10所示，光线AO 从空气射向三棱镜，请在图中画出这条光线进入和离开三棱镜时的折射光线。

图6 图7图A DB C 图1 图11图5 600图3 图2 图4 SM 图9 OA 图1011、如图11所示，一束光沿AO 方向从水中射向空气中，画出它的反射光线和折射光线。

12、请在图34中画出光进入玻璃和离开玻璃后的径迹（注意标出法线）。

13、自行车尾灯的结构如图36所示，夜晚，当有光照射到尾灯时可起到明显警示作用。

试画出图中一条光线的反射光线（要求保留必要的辅助线）。

14、画出图37中入射光线AO 的反射光线。

15、根据平面镜成像特点，在图丙中画出物体AB 所成的像．16、光学暗箱题：试确定出暗箱里光学元件，并完成光路。
