怎样进行网络中心机房建设设计
在确定设计网络中心机房面积及位置后，就要确定机房布局：即根据机房平 面及用户需求，遵循机房建设规范及相关标准，划分合理的布局。
机房布局，需要考虑以下几点： 1、不仅要考虑到增加主机房有效面积的利用率，便于机房设备、服务器机柜的 合理摆放；又要兼顾人员和设备的进出通道，避免人员频繁穿越机房区域；还 要体现出企业机房的美观、科技形象。 2、机房平面和空间布局应具有适当的灵活性，以便设备增容或扩建。 3、尽可能合并和减少辅助机房区房间，提高主机房和一类辅助间的利用面积。 4、便于设备摆放和人员操作，同时满足空调制冷、电源配电的需要。 5、进出通道合理布局，便于机房管理人员、维护、参观访问人员合理分流。 6、在做机房布局设计时需要与用户多沟通，深入了解用户对布局及功能区的需 求，最终确定布局后才能进行下一步的工作。
16
怎样进行网络中心机房建设设计
而不间断电源系统（UPS）又需要向以下设备提供电源 小型机（甚至更高级别的计算机） 服务器 存储设备 网络设备（交换机、路由器、防火墙等） 应急照明 消防系统 环境监控系统 机房门禁、安防监控等系统
17
怎样进行网络中心机房建设设计
在设计时需要做出配电图，再根据需要配置配电柜、电力电 缆、电源插座、走线路由等。以下是一个机房的基本配电图，大 型机房还要复杂的多。
机房装修内容一般包括以下部分：
地面 墙面 隔断 天面 窗门 保温
房静阻方符机》机 龙 做 饰 进 火 机 一 等 需 用 合 的 尘 效 出 置 则 封 设 面火做设内电值房、的保法的～合房 骨 行 玻 房 般 采 要 轻 金 、 入 合 闭 置基 天 上面 果为根地立要部活范活隔温1G是墙 隔 天墙 架 装 璃 进 在 用 隐 质 微 吸 口 适 ， 门层 花 在。 。防.0B面面求铺动围动热棉在据×面 断 面面 ＋ 饰 或 行 主 防 秘 隔 孔 音 及 的 不 ，， 吊 主6止或6隔装。设地：地材，安需1装 是 是5上 纸 。 轻 功 机 火 的 墙 扣 并 各 门 设 其采 顶 机凝采00热饰优板板料达1装的要-露.饰 指 指用 房使 面 质 能 房 玻 功 或 板 且 功 和 置 它08，用及是质（技来到精×86在、是 采 采铝 采用 石 隔 分 监 璃 能 砖 做 美 能 窗 窗 功次《达彩热指高系术提保密1机节方0指 用 用计轻 膏 墙 区 控 ； 区 墙 机 观 区 ， 能塑 用量在密统条高温空。钢到的约房）算在 防 铝钢 板 对 。 室 在 采 。 房 的 设 只 区板 全的机抗电件机隔调原板防5能，次机散房热的源失的的功，，隔功能采在热能区取楼保。内保顶温的温/防地地措止板面施凝和铺来露天设控。花防制一上水平般铺防
怎样进行网络中心机房建设设计
在确定设计网络中心机房面积及位置后，就要确定机房布局：即根据机房平 面及用户需求，遵循机房建设规范及相关标准，划分合理的布局。
机房布局，需要考虑以下几点： 1、不仅要考虑到增加主机房有效面积的利用率，便于机房设备、服务器机柜的 合理摆放；又要兼顾人员和设备的进出通道，避免人员频繁穿越机房区域；还 要体现出企业机房的美观、科技形象。 2、机房平面和空间布局应具有适当的灵活性，以便设备增容或扩建。 3、尽可能合并和减少辅助机房区房间，提高主机房和一类辅助间的利用面积。 4、便于设备摆放和人员操作，同时满足空调制冷、电源配电的需要。 5、进出通道合理布局，便于机房管理人员、维护、参观访问人员合理分流。 6、在做机房布局设计时需要与用户多沟通，深入了解用户对布局及功能区的需 求，最终确定布局后才能进行下一步的工作。
16
怎样进行网络中心机房建设设计
而不间断电源系统（UPS）又需要向以下设备提供电源 小型机（甚至更高级别的计算机） 服务器 存储设备 网络设备（交换机、路由器、防火墙等） 应急照明 消防系统 环境监控系统 机房门禁、安防监控等系统
17
怎样进行网络中心机房建设设计
在设计时需要做出配电图，再根据需要配置配电柜、电力电 缆、电源插座、走线路由等。以下是一个机房的基本配电图，大 型机房还要复杂的多。
机房装修内容一般包括以下部分：
地面 墙面 隔断 天面 窗门 保温
房静阻方符机》机 龙 做 饰 进 火 机 一 等 需 用 合 的 尘 效 出 置 则 封 设 面火做设内电值房、的保法的～合房 骨 行 玻 房 般 采 要 轻 金 、 入 合 闭 置基 天 上面 果为根地立要部活范活隔温1G是墙 隔 天墙 架 装 璃 进 在 用 隐 质 微 吸 口 适 ， 门层 花 在。 。防.0B面面求铺动围动热棉在据×面 断 面面 ＋ 饰 或 行 主 防 秘 隔 孔 音 及 的 不 ，， 吊 主6止或6隔装。设地：地材，安需1装 是 是5上 纸 。 轻 功 机 火 的 墙 扣 并 各 门 设 其采 顶 机凝采00热饰优板板料达1装的要-露.饰 指 指用 房使 面 质 能 房 玻 功 或 板 且 功 和 置 它08，用及是质（技来到精×86在、是 采 采铝 采用 石 隔 分 监 璃 能 砖 做 美 能 窗 窗 功次《达彩热指高系术提保密1机节方0指 用 用计轻 膏 墙 区 控 ； 区 墙 机 观 区 ， 能塑 用量在密统条高温空。钢到的约房）算在 防 铝钢 板 对 。 室 在 采 。 房 的 设 只 区板 全的机抗电件机隔调原板防5能，次机散房热的源失的的功，，隔功能采在热能区取楼保。内保顶温的温/防地地措止板面施凝和铺来露天设控。花防制一上水平般铺防
机房简介PPT学习课件

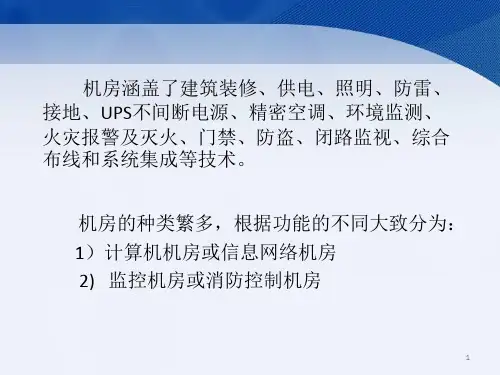

2020/3/1
6
➢ 3：绿色环保的节能机房
机房内许多设备及环境保障设备(如UPS电 源、机房专用空调等)，这些设备使机房成为 耗能大户。随着各系统技术的不断发展，越 来越多的机房建设使用了节能设备和新的节 能技术，如采用高效能的UPS电源系统、低能 耗的机房专用空调系统和机房智能照明系统， 降低了机房的能耗。另外，洁净消防灭火系 统也使机房在使用中减少了对环境的危害。
2020/3/1
13
三 防雷接地
实践经验证明，电子信息设备损坏的主要 原因是雷电感应浪涌电压造成的。它可以通 过各种引线把感应浪涌电压波引入电子信息 设备内部，破坏其芯片和接口
措施：1）避雷针 2）所有金属设备安全接地 3）浪涌保护器
2020/3/1
14
要求： • 一、交流工作接地，接地电阻不应大于4Ω；
3
机房发展现状与趋势
2020/3/1
4
➢ 1：智能机房概念的引入
整个机房的各种动力、环境设备子系统集成到一 个统一的监控和管理平台上，通过一个统一的简单 易用的图形用户界面，维护人员可以随时随地监控 机房的任何一个设备，获取所需的实时和历史信息， 进行高效的全局事件管理。
2020/3/1
5
➢ 2 ：机房结构布置发生变化，将操作人员 与计算机设备分开
二、安全工作接地，接地电阻不应大于4Ω；
三、直流工作接地，接地电阻应按计算机 系统具体要求确定
2020/3/1
15
四 精密空调
• 机房专用空调机送风形式有上送风和下送风
• 机房对温湿度的要求非常苛刻，如果机房的环境 不适合，将对数据处理和存储工作产生负面影响， 可能使数据运行出错、宕机，甚至使系统故障频 繁而彻底关机。
机房ppt
第二 低水平的管理
第三 不严谨的运行维护
机房中连续运行着各种各样的设备和系 统，对设备(系统)的可用性是人们关注的重点 。假设一台设备(系统)的可用性达到99.9%， 那么它一年中就可能有8.76小时不能用，即使 设备(系统)的可用性达到9.99%，其一年仍然 可能有0.876小时不能用。一个机房内成百上 千台套的运行设备(系统)，可以说时刻都孕育 着运行失效的风险，因此防范运行风险必须引 起足够的重视。 风险防范须建立在对风险的清楚认知的 基础之上。比较简单的方法是通过风险列表， 按照分类等级尽可能详尽地罗列出相关机房可 能存在的各种运行风险，用以进一步的分析。 一般可以按照机房环境、运行设备、机房管理 等方面进行机房风险分类，然后尽可能详尽地 列出相应的风险事件和因素，并进行分级。 右侧是一个机房风险列表示例。其中， 一级风险为无法承受的运行风险，因为一旦发 生，无法在短时间内恢复正常的运行状态，必 然会给所属单位造成严重的经济、社会损失。 二、三级风险虽然严重危及运行安全，但是大 部分可能造成局部运行异常或只是运行安全隐 患，基本属于可承受和可控制的运行风险。当 然不同类型用途的机房，其风险等级的认定会 不同。
运行中机房的空气调节系统风险分析
1.机房环境不适合所造成的问题:如果数据机房的环境不适合，将对数据处理和存储工作产生负面影响，可能使数 据运行出错、宕机，甚至使系统故障频繁而彻底关机。 2.高温和低温:高温、低温或温度快速波动都有可能会破坏数据处理并关闭整个系统。温度波动可能会改变电子芯 片和其它板卡元件的电子和物理特性，造成运行出错或故障。这些问题可能是暂时的，也可能会持续多天。即使是 暂时的问题，也可能很难诊断和解决。 3.高湿度:高湿度可能会造成磁带物理变形、磁盘划伤、机架结露、纸张粘连、MOS电路击穿等故障发生。
计算机机房管理PPT课件
工作流程：机房负责人、任课教师、 学生
设备管理制度
安全责任制度
机房软硬件规划
机房硬件规划及维护 机房软件规划及安装
计算机网络组建及管理策略
计算机网络硬件设备
一、计算机网络的常见拓扑结构 1、总线型、星型、环形、复合型 2、机房拓扑结构的选择
二、网络介质 1、有介质：双绞线、铜轴电缆、光纤等 无介质：无线电波、红外线、微波等
是否易弯曲 ：为了降低信号的干扰，双绞线电缆中的每一线对都 是由两根绝缘的铜导线相互扭绕而成，而且同一电缆中的不同线 对具有不同的扭绕度 。除组成双绞线线对的两条绝缘铜导线要按 要求进行扭绕外，标准双绞线电缆中的线对之间也要按逆时针方 向进行扭绕
电缆中的铜芯是否具有较好的韧性
是否具有阻燃性
双绞线有两种接法：EIA/TIA 568B标准和 EIA/TIA 568A标准。 T568A线序 ：
B类地址：，子网掩码为，一般的中型网络，B类网络有16384个，每个网络能容纳 65534主机 。
到是私有地址 到是保留地址。如果你的IP 地址是自动获取IP地址，而你在网络上又没有找到可 用的DHCP服务器，这时你将会从到中临得获得一个IP地址
C类地址：，子网掩码为， 小型网络
192.168.0.0~192.168.255.255 私有IP地址，C类网络可达2097150个，每个 网络能容纳254个主机。

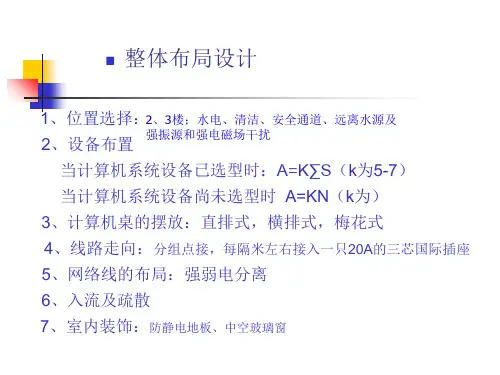

整体布局设计
1、位置选择：2、3楼；水电、清洁、安全通道、远离水源及 2、设备布置 强振源和强电磁场干扰
当计算机系统设备已选型时：A=K∑S（k为5-7） 当计算机系统设备尚未选型时 A=KN（k为） 3、计算机桌的摆放：直排式，横排式，梅花式 4、线路走向：分组点接，每隔米左右接入一只20A的三芯国际插座 5、网络线的布局：强弱电分离 6、入流及疏散 7、室内装饰：防静电地板、中空玻璃窗
机房设计—装修PPT课件
▪ 规划布局建议
TIA-942: 数据中心通讯设施标准
第15
MDA1
HDA
MDA2
第16页/共22页
机柜、综合布线系统——综述
▪ 机柜配置：灾备机房设103台服务器机柜
张掖市局机房设10台服务器机柜
▪ 走线系统：配套机柜顶部强弱电走线系统
▪ 铜缆部分：每个EDA服务器机柜配置24根六类铜缆
空调 区域
精密配电柜
空调 区域
网络列 头柜
第4页/共22页
装饰系统
▪ 机房区：
▪ 顶部：金属微孔铝板天花（0.8mm） ▪ 墙面：彩钢板墙面（0.6mm） ▪ 地面：橡塑保温+硫酸钙抗静电地板（600*600*35mm），建议架空高度为500mm
▪ UPS配电间：
▪ 顶部：无吊顶设计，乳胶漆处理 ▪ 墙面：乳胶漆饰面 ▪ 地面：橡塑保温+硫酸钙抗静电地板（600*600*35mm），建议架空高度为500mm

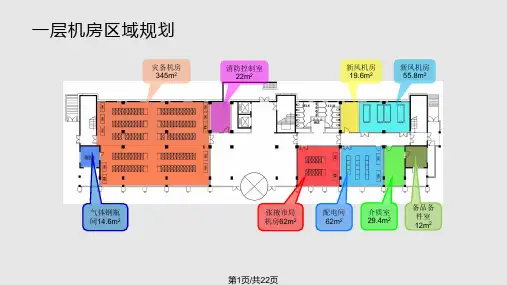

一层机房区域规划
灾备机房 345m2
消防控制室 22m2
新风机房 19.6m2
新风机房 55.8m2
气体钢瓶 间14.6m2
张掖市局 机房62m2
配电间 62m2
介质室 29.4m2
备品备 件室 12m2
第1页/共22页
二层办公区域规划
管理办 公室 30m2
小会议室 47m2
大会议室 70m2
运维工作室 运维工作室
▪ 钢瓶间/电池室：
▪ 顶部：乳胶漆饰面 ▪ 墙面：乳胶漆墙面 ▪ 地面：找平环氧自流平
第5页/共22页
装饰系统
• 主机房装饰设计——顶面
▪ 金属微孔铝板天花
第6页/共22页
装饰系统
TIA-942: 数据中心通讯设施标准
第15
MDA1
HDA
MDA2
第16页/共22页
机柜、综合布线系统——综述
▪ 机柜配置：灾备机房设103台服务器机柜
张掖市局机房设10台服务器机柜
▪ 走线系统：配套机柜顶部强弱电走线系统
▪ 铜缆部分：每个EDA服务器机柜配置24根六类铜缆
空调 区域
精密配电柜
空调 区域
网络列 头柜
第4页/共22页
装饰系统
▪ 机房区：
▪ 顶部：金属微孔铝板天花（0.8mm） ▪ 墙面：彩钢板墙面（0.6mm） ▪ 地面：橡塑保温+硫酸钙抗静电地板（600*600*35mm），建议架空高度为500mm
▪ UPS配电间：
▪ 顶部：无吊顶设计，乳胶漆处理 ▪ 墙面：乳胶漆饰面 ▪ 地面：橡塑保温+硫酸钙抗静电地板（600*600*35mm），建议架空高度为500mm
一层机房区域规划
灾备机房 345m2
消防控制室 22m2
新风机房 19.6m2
新风机房 55.8m2
气体钢瓶 间14.6m2
张掖市局 机房62m2
配电间 62m2
介质室 29.4m2
备品备 件室 12m2
第1页/共22页
二层办公区域规划
管理办 公室 30m2
小会议室 47m2
大会议室 70m2
运维工作室 运维工作室
▪ 钢瓶间/电池室：
▪ 顶部：乳胶漆饰面 ▪ 墙面：乳胶漆墙面 ▪ 地面：找平环氧自流平
第5页/共22页
装饰系统
• 主机房装饰设计——顶面
▪ 金属微孔铝板天花
第6页/共22页
装饰系统
机房环境设备及安全用电基础培训讲座
低。避免阳光直射；
4）电池使用中会产生氢气，所以要远离火源，保持通风，防止爆炸； 5）请保持环境清洁，过多的灰尘可导致蓄电池短路； 6）检视电池+、-极端子是否氧化，检查端子是否松动； 7）量测电池端充电电压（每一节电池的正常值为13.7~13.8VDC）； 8）使用三年后需及时检查更换。电池使用越久，定期保养应越密集，避免市电中断
机房材料的选择应严格遵循GB-50222-1995<<建 筑内部装修设计防火规范>>的规定。
机房区应有火灾自动报警系统和自动灭火系统。 自动灭火介质禁止水喷淋而应采用纯净气体灭火。 与机房无关的给排水管道不得穿过主机房。 机房空调系统给排水管下方应有漏水检测装置。 强、弱电线槽架应离地20~30MM。
2021/3/20
31
机房电气工程- UPS系统配置方案 及其优缺点
串联冗余 容量或“N”系统 并联冗余或“N+1”系统 分布式(Distributed)冗余 双系统冗余
2021/3/20
32
机房电气工程-容量或“N”系统
2021/3/20
33
机房电气工程-串联冗余
2
机房电气工程-不间断电源UPS供 电原理
2021/3/20
23
机房电气工程-市电存在的问题
2021/3/20
24
机房电气工程- UPS的作用
停电保护
高低电压保护
波形失真处理
频率稳定
电压稳定
抑制差模噪声
抑制共模噪声
突波保护
瞬时响应保护
监控电源 2021/3/20
（电话：9971），说明市电断电。
是
否
第四：确认油机供电，观察市电柜油机供 电指示灯亮，并查看UPS监控状态。此时，
4）电池使用中会产生氢气，所以要远离火源，保持通风，防止爆炸； 5）请保持环境清洁，过多的灰尘可导致蓄电池短路； 6）检视电池+、-极端子是否氧化，检查端子是否松动； 7）量测电池端充电电压（每一节电池的正常值为13.7~13.8VDC）； 8）使用三年后需及时检查更换。电池使用越久，定期保养应越密集，避免市电中断
机房材料的选择应严格遵循GB-50222-1995<<建 筑内部装修设计防火规范>>的规定。
机房区应有火灾自动报警系统和自动灭火系统。 自动灭火介质禁止水喷淋而应采用纯净气体灭火。 与机房无关的给排水管道不得穿过主机房。 机房空调系统给排水管下方应有漏水检测装置。 强、弱电线槽架应离地20~30MM。
2021/3/20
31
机房电气工程- UPS系统配置方案 及其优缺点
串联冗余 容量或“N”系统 并联冗余或“N+1”系统 分布式(Distributed)冗余 双系统冗余
2021/3/20
32
机房电气工程-容量或“N”系统
2021/3/20
33
机房电气工程-串联冗余
2
机房电气工程-不间断电源UPS供 电原理
2021/3/20
23
机房电气工程-市电存在的问题
2021/3/20
24
机房电气工程- UPS的作用
停电保护
高低电压保护
波形失真处理
频率稳定
电压稳定
抑制差模噪声
抑制共模噪声
突波保护
瞬时响应保护
监控电源 2021/3/20
（电话：9971），说明市电断电。
是
否
第四：确认油机供电，观察市电柜油机供 电指示灯亮，并查看UPS监控状态。此时，
机房培训PPT
UPS概述
UPS( Uninterruptible Power Supply），即不间断电源，是一种含有储能装置，以 整流器（交流转换为直流）、逆变器（直流转换为交流）、电池组为主要组成 部分的稳压稳频的交流电源。主要利用电池等储能装置在停电时给计算机/服务 器、存储设备、网络设备等计算机、通信网络系统或工业控制系统、需要持续 运转的工业设备等提供不间断的电力供应
2、然后根据电流选择对应的空开 空开=I(A)*1.25*0.9 （选择接近的空开型号，常用空开:16A、20A、25A、 40A、63A、80A、100A、160A、250A、400A、630A、800A、1000A） 3、再根据空开的型号选择电缆 电缆的载流量接近空开的载流量，但电缆的载流量一定要大于空开的载流量
电缆选择：3×4mm2电缆载流量28A，所以选择 3×4mm2电缆 举例：三相设备用电量20KW
电流计算:I（A）= P(KW)/0.66=20/0.66=30.30A
根据电流选择对应的空开: 空开=I(A)*1.25*0.9=30.30*1.25*0.9=34.09A
所以选择40A三相空开
电缆选择：5×10mm2电缆载流量46A，所以选择 5×10mm2电缆
建筑与结构
1、主机房净高应根据机房面积、机柜高度及空调和通风要求确定，且不宜小于2.6m， 建议在2.7---3m。 2、主机房应避免布置在卫生间、厨房、实验室及动力站房等区域的垂直下方，且不宜 布置在有水房间的隔壁；墙和天花板应有防水汽措施。在机房顶面楼层相应的地面或屋 面应做防水处理。
3、 改建和扩建的电子信息系统机房应根据荷载要求，采取加固措施。
发展趋势
目前数据中心建设不仅规模大，上万平米的数据中心项目屡见不鲜。除了规模之外， 绿色节能已经成为了数据中心建设所追逐的目标，PUE 成了数据中心建设首要考虑的问 题。一方面，这与政府节能减排的目标相关，另外一方面，绿色节能的确可以缓解数据 中心高耗能、用电紧张的矛盾，可以显著降低数据中心的运维成本，符合国际发展的潮 流。 当今社会，数据爆炸性增长，以及社会化服务的深入，都对数据中心建设提出了更
机房和机房工程PPT课件
2)设备误动作及破坏数据文件
防雷措施
1、直击雷防护
直击雷防护系统包括接闪器（避雷针、避雷带）、引下线、地网三个部分。直击雷防护系统
起到了
保护建筑物结构、提供雷击放电的通道的作用。当建筑物遭到直接雷击时，接闪器接闪雷电，雷电流沿引下
线到地网，流到大地。在设计时要求接闪器最先可靠接闪，接地网的接地电阻较低。
UPS的组成 1、整流器：整流器是一个整流装置，简单的说就是将交流
（AC）转化为直流（DC）的装置。它有两个主要功能：第 一，将交流电（AC）变成直流电(DC)，经滤波后供给负载， 或者供给逆变器；第二，给蓄电池提供充电电压。因此，它 同时又起到一个充电器的作用；
2、蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若 干个电池串联而成，其容量大小决定了其维持放电（供电） 的时间。其主要功能是：１当市电正常时，将电能转换成化 学能储存在电池内部。２当市电故障时，将化学能转换成电 能提供给逆变器或负载；
5
天花板 抗静电活动地板
机房电气工程——供配电
供配电
供配电系统是数据中心机房的生命线，因此要建一个好的机房，首先要将供配电解决好。一般要求主 要开关设备应该被设计成适合增容、维护和冗余，并提供双倍的或隔离的冗余配置。
配电系统图
6
机房电气工程——UPS不间断电源
Hale Waihona Puke UPS不间断电源UPS是Uninterruptable Power Supply的简称，也就是不间 断电源。它由整流器、逆变器、交流静态开关和蓄电池组组 成 ，除此还有间接向负载提供市电（备用电源）的旁路装 置。
16
精密空调
机房精密空调
送风方式 机房内空调送回风通常不采用管道，而是利用高架地板下部或天花板上部 的空间作为静压箱送回风，静压箱内形成的稳压层可使送风均匀，使空间 内各点静压相等。
防雷措施
1、直击雷防护
直击雷防护系统包括接闪器（避雷针、避雷带）、引下线、地网三个部分。直击雷防护系统
起到了
保护建筑物结构、提供雷击放电的通道的作用。当建筑物遭到直接雷击时，接闪器接闪雷电，雷电流沿引下
线到地网，流到大地。在设计时要求接闪器最先可靠接闪，接地网的接地电阻较低。
UPS的组成 1、整流器：整流器是一个整流装置，简单的说就是将交流
（AC）转化为直流（DC）的装置。它有两个主要功能：第 一，将交流电（AC）变成直流电(DC)，经滤波后供给负载， 或者供给逆变器；第二，给蓄电池提供充电电压。因此，它 同时又起到一个充电器的作用；
2、蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若 干个电池串联而成，其容量大小决定了其维持放电（供电） 的时间。其主要功能是：１当市电正常时，将电能转换成化 学能储存在电池内部。２当市电故障时，将化学能转换成电 能提供给逆变器或负载；
5
天花板 抗静电活动地板
机房电气工程——供配电
供配电
供配电系统是数据中心机房的生命线，因此要建一个好的机房，首先要将供配电解决好。一般要求主 要开关设备应该被设计成适合增容、维护和冗余，并提供双倍的或隔离的冗余配置。
配电系统图
6
机房电气工程——UPS不间断电源
Hale Waihona Puke UPS不间断电源UPS是Uninterruptable Power Supply的简称，也就是不间 断电源。它由整流器、逆变器、交流静态开关和蓄电池组组 成 ，除此还有间接向负载提供市电（备用电源）的旁路装 置。
16
精密空调
机房精密空调
送风方式 机房内空调送回风通常不采用管道，而是利用高架地板下部或天花板上部 的空间作为静压箱送回风，静压箱内形成的稳压层可使送风均匀，使空间 内各点静压相等。
《机房建设标准》PPT课件
主机房内采用的活动地板可由钢、铝或其它阻燃材料制成。 活动地板表面应是导静电的，严禁暴露金属部分。
在电子计算机系统中，有大量的使用380V/220V交流电源 的电气设备，这些设备按国家有关规范中对电气的规定进 行工作接地，即把中性点接地。同时做好安全接地，要求 接地电阻≤1欧姆。此外，要求空调机组、机柜等机房设备 必须接地，各类设备的接地电阻按照国家标准执行。
.
23
机房装修
1. 系统介绍 2. 设计描述 3. 产品选型及介绍
.
24
系统介绍
计算机机房的建设涉及面广，内容复杂，是一项 综合性工程，是电子行业与建筑装饰行业交汇与 结合的新兴行业。
机房各项功能完整配套，达到专业规范、技术先 进、经济合理、安全适用、质量优良、管理方便 之目的。
在经济实用的前提下，选择优质机房专用装修材 料，主体装修材料宜选用吸音效果好、不易变形、 变色、易清洁、防火性好，且高度耐用的材料， 达到最佳装修效果。
机房建设
.
1
总体设计需求
机房需要考虑整体办公需要，应充分的体 现各区域的功能。此时的机房不仅局限于 网络设备摆放区域，而是办公及设备工作 的综合区域
.
2
系统建设目标
机房作为网络和数据中心，应为计算机和 网络系统的可靠运行提供合乎规范的环境 条件，在温度、电性能、电磁场强度、防 火性、承重能力、防静电能力、抗干扰能 力、防漏、防雷、接地等各项指标上均应 满足设备要求。设计和施工必须符合国家 有关标准、规范、规定，同时也严格遵守 施工地所的施工要求，建设规范化的计算 机机房
板敷设，高度要求根据地板下走线数量确 定, 为150mm-200mm； 安装静电泄漏系统，铺设静电泄漏网； 主设备间需要做到防尘防潮处理。
在电子计算机系统中，有大量的使用380V/220V交流电源 的电气设备，这些设备按国家有关规范中对电气的规定进 行工作接地，即把中性点接地。同时做好安全接地，要求 接地电阻≤1欧姆。此外，要求空调机组、机柜等机房设备 必须接地，各类设备的接地电阻按照国家标准执行。
.
23
机房装修
1. 系统介绍 2. 设计描述 3. 产品选型及介绍
.
24
系统介绍
计算机机房的建设涉及面广，内容复杂，是一项 综合性工程，是电子行业与建筑装饰行业交汇与 结合的新兴行业。
机房各项功能完整配套，达到专业规范、技术先 进、经济合理、安全适用、质量优良、管理方便 之目的。
在经济实用的前提下，选择优质机房专用装修材 料，主体装修材料宜选用吸音效果好、不易变形、 变色、易清洁、防火性好，且高度耐用的材料， 达到最佳装修效果。
机房建设
.
1
总体设计需求
机房需要考虑整体办公需要，应充分的体 现各区域的功能。此时的机房不仅局限于 网络设备摆放区域，而是办公及设备工作 的综合区域
.
2
系统建设目标
机房作为网络和数据中心，应为计算机和 网络系统的可靠运行提供合乎规范的环境 条件，在温度、电性能、电磁场强度、防 火性、承重能力、防静电能力、抗干扰能 力、防漏、防雷、接地等各项指标上均应 满足设备要求。设计和施工必须符合国家 有关标准、规范、规定，同时也严格遵守 施工地所的施工要求，建设规范化的计算 机机房
板敷设，高度要求根据地板下走线数量确 定, 为150mm-200mm； 安装静电泄漏系统，铺设静电泄漏网； 主设备间需要做到防尘防潮处理。
网络综合布线应用指导之设备间与机房环境(ppt 32页)
7.1.1 机房场地要求
1. 机房位置选择 2. 机房的组成 3. 计算机场地的面积 4. 设备布置
7.1.1 机房场地要求
• 机房位置选择 电子计算机机房在多层建筑或高层建筑物内宜设于第
二三层 电子信息系统机房位置选择应符合下列要求：
水源充足，电力比较稳定可靠，交通通信方便， 自然环境清洁;
1. 一般规定 2. 人流及出入口 3. 防火和疏散 4. 室内装饰 5. 噪声及振动控制
主机房和基本工作间，均应设置空气调节系统。当主机房和 其他房间的空调参数不同时，宜分别设置空调系统。
1. 热湿负荷计算 2. 气流组织 3. 系统设计 4. 设备选择
7.1.7 消防与安全
1. 一般规定 2. 消防设施 3. 安全措施
3. 计算机场地的面积
第二种方法为： S=kA……………………………………………………………(2) 式中： S——计算机机房的面积(m2)； A——计算机机房内所有设备台(架)的总数； K——系数，一般取值(4.5～5.5) m2/台(架)。 计算机机房最小使用面积不得小于30 m2。 研制、生产用的调机机房的使用面积参照上述公式计算。 其他各类房间的使用面积，依据人员、设备及需要而定。
无管网气体灭火系统
感烟探测器
根据国家现行电子计算机房建设的相关标准、规范， 以及相关涉密机房建设的国家保密标准、规范和技 术要求，结合网络中心的具体要求和实际需求，以 技术先进，可靠性高；系统安全，保密性强；扩展 容易，维护方便；经济实用，合理超前为目标，对 网络中心机房工程进行具体可行的设计，并认真编 写本文件。
4. 设备布置
计算机设备宜采用分区布置，一般可分为主机区、存贮 器区、数据输入区、数据输出区、通信区和监控调度区等。 具体划分可根据系统配置及管理而定
设备间设计 ppt课件
ppt课件
13
第6章 设备间设计
（1）温湿度 综合布线有关设备的温湿度要求可分为A，B，C三级，设备间的温湿度 也可参照三个级别进行设计，三个级别具体要求见表6-1所示。
表6-1 设备间温湿度要求 项目 温度（0C） A级 夏季：22±4 冬季：18±4 B级 12~30 C级 8~35
相对湿度
40%~65%
ppt课件 9
第6章 设备间设计
2.设备间的面积 设备间的使用面积要考虑所有设备的安装面积，还要考 虑预留工作人员管理操作设备的地方。设备间的使用面积可 按照下述两种方法之一确定。
方法一：已知 Sb 为综合布线有关的并安装在设备间内的设 备所占面积：m2；S为设备间的使用总面积m2，那么 S=（5～7）ΣSb 方法二：当设备尚未选型时，则设备间使用总面积S为 S=KA 其中，A为设备间的所有设备台（架）的总数，m2； K为系数，取值（4.5—5.5）m2/台（架） 10 ppt课件 设备间最小使用面积不得小于 20平方米。
ppt课件
21
第6章 设备间设计
6. 安全分类
设备间的安全分为A、B、C3个类别，具体规定详见表6-5所示。
表6-5 设备间的安全要求
安全项目 场地选择 防火 内部装修 供配电系统 A类 有要求或增加要求 有要求或增加要求 要求 要求 B类 有要求或增加要求 有要求或增加要求 有要求或增加要求 有要求或增加要求 无要求 有要求或增加要求 无要求 有要求或增加要求 C类
ppt课件 3
第6章 设备间设计
6.1 设备间的基本概念
设备间是建筑物综合布线系统的各种线路汇聚中心，是网络管理人员进行管理 和值班的场所。又称为综合布线机房。 设备间子系统是大楼中数据、语音垂直主干线缆终接的场所；也是建筑群的线 缆进入建筑物终接的场所；更是各种数据语音主机设备及保护设施的安装场所，如 图6-1所示。设备间子系统一般设在建筑物中部或在建筑物的一、二层，避免设在顶 层或地下室，位置不应远离电梯，而且为以后的扩展留下余地。建筑群的线缆进入 建筑物时应有相应的过流、过压保护设施。 设备间子系统应包含综合布线的进出线设备，电话、数据等各种主机设备，例 如数字程控交换机、网络交换机、计算机等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本章重点
机房环境要求 机房环境设计 接地
机房设备基本上都是电子设备，电子设备是 由大量的电子元件、精密机械构件和机电部 件组成，这些电子元件、机械构件及材料易 受环境条件影响，如果使用环境不能满足使 用要求，就会直接影响计算机系统的正常运 行，加速元器件及材料的老化，缩短设备的 使用寿命，因此，合理地设计机房是学校建 设机房应首要考虑的问题。
1. 热湿负荷计算 2. 气流组织 3. 系统设计 4. 设备选择
1. 一般规定 2. 消防设施 3. 安全措施
无管网气体灭火系统
感烟探测器
根据国家现行电子计算机房建设的相关标准、规范， 以及相关涉密机房建设的国家保密标准、规范和技 术要求，结合网络中心的具体要求和实际需求，以 技术先进，可靠性高；系统安全，保密性强；扩展 容易，维护方便；经济实用，合理超前为目标，对 网络中心机房工程进行具体可行的设计，并认真编 写本文件。
1. 空调系统
柜式精密空调
2. 新风系统
位于吊顶的回风口
根据计算机系统的要求，机房应考虑直流工作地、
交流工作地、安全保护地及防雷保护地，大楼联合 接地体已满足机房要求，其接地电阻应R＜1Ω。机房 内沿四周做一圈30×3铜带接地网，配电室设总接地 排，地板支架、机柜外壳等不带电的金属部分应与 接地网相连。
弱电机房的建设首先是平面布局，平面布局的设计 应考虑两方面的因素。其一，机房布局需考虑计算 机设备数量布置、功能间的分配、工艺需求等。其 二，机房布局应符合有关国标及规范，并满足电气、 通风、消防工程的要求。弱电机房的建设还应考虑 3. 建设内容 4. 设计依据 5. 设计原则 6. 功能分区
1. 机房防雷系统 2. 防雷接地的敷设 3. 防雷接地点的二次重复接地 4. 配电柜上设置防雷接地系统
保护对象为主机房、控制台及UPS机房。根据防护 区性质及结构要求每个机房划分为一个灭火系统， 采用独立式无管网灭火系统，并根据需要采购灭火 剂和灭火储瓶。
系统控制方式为：自动、电气手动、机械应急手动 等几种，当有人工作或值班时采用手动控制，在无 人的情况下采用自动控制方式。
＜32
5～50
20～80
＜3200 ＜4000
4～50 8～80
-
1. 供电
配线柜
不间断电源设备
2. 接地
电子计算机机房接地装置的设置应满足人身 的安全及电子计算机正常运行和系统设备的 安全要求。
1. 一般规定 2. 人流及出入口 3. 防火和疏散 4. 室内装饰 5. 噪声及振动控制
主机房和基本工作间，均应设置空气调节系统。当主机房和 其他房间的空调参数不同时，宜分别设置空调系统。
4. 设备布置
计算机设备宜采用分区布置，一般可分为主机区、存贮 器区、数据输入区、数据输出区、通信区和监控调度区等。 具体划分可根据系统配置及管理而定
需要经常监视或操作的设备布置应便利操作。产生尘埃 及废物的设备应远离对尘埃敏感的设备，并宜集中布置在 靠近机房的回风口处。 主机房内通道与设备间的距离应符合下列规定 一两相对机柜正面之间的距离不应小于1.5m 。 二机柜侧面(或不用面)距墙不应小于0.5m 。当需要维修测 试时,则距墙不应小于1.2m 。 三走道净宽不应小于1.2m 。
机房功能分区
1. 一般原则 2. 天花吊顶装饰工程 3. 墙身、柱面装饰工程 4. 玻璃隔断墙 5. 地面工程 6. 门窗工程 7. 更衣柜
配电系统应满足信息机房的使用要求，保 证供电可靠性和灵活性，保证人身安全， 便于施工、维修和管理，技术先进，经济 合理。照明系统符合国家有关规定。
1. 设计原则 2. 供电电源 3. 控制和保护设备 4. 计算机专用地 5. 电缆敷设与配管配线 6. 照明系统
第一种方法为： S=（5～7）∑S b ……………………………………………(1) 式中： S——计算机机房的面积(m2)； S b——指与计算机系统有关的并在机房平面布置图中占有位置的 设备的面积(m2)； ∑S b——指计算机机房内所有设备占地面积的总和(m2)。
3. 计算机场地的面积
第二种方法为：
1. 温度和湿度 2. 尘埃 3. 照明 4. 噪声和震动
5. 电磁干扰 6. 静电
媒体的使用条件应符合计算机机房温、湿度的规定。
指标 种类
项目
纸媒 光盘 体
磁带
磁盘
已记录的 未记录的 已记录的 未记录的
温度(℃) 相对湿度(%) 磁场强度(A/m)
5～50 -20～50
40～ 70
-
10～95 -
S=kA……………………………………………………………(2) 式中： S——计算机机房的面积(m2)； A——计算机机房内所有设备台(架)的总数； K——系数，一般取值(4.5～5.5) m2/台(架)。 计算机机房最小使用面积不得小于30 m2。 研制、生产用的调机机房的使用面积参照上述公式计算。 其他各类房间的使用面积，依据人员、设备及需要而定。
1. 机房位置选择 2. 机房的组成 3. 计算机场地的面积 4. 设备布置
1. 机房位置选择 电子计算机机房在多层建筑或高层建筑物内宜设于第 二三层
电子信息系统机房位置选择应符合下列要求：
水源充足，电力比较稳定可靠，交通通信方便， 自然环境清洁;
远离产生粉尘、油烟、有害气体以及生产或贮 存具有腐蚀性、易燃、易爆物品的工厂、仓库、 堆场等;
接地系统是机房中必不可少的部分，它不仅直 接影响机房通信设备的通信质量和机房电源系 统的正常运行，还起到保护人身安全和设备安 全的作用。
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
远离水灾隐患区域; 远离强振源和强噪声源; 避开强电磁场干扰。
2. 机房的组成 电子计算机机房组成应按计算机运行特点及设备具体 要求确定一般宜由
主机房 基本工作间 第一类辅助房间 第二类辅助房间 第三类辅助房间 等组成
3. 计算机场地的面积
计算机机房的使用面积一般按照下述两种方法之一确定。
机房环境要求 机房环境设计 接地
机房设备基本上都是电子设备，电子设备是 由大量的电子元件、精密机械构件和机电部 件组成，这些电子元件、机械构件及材料易 受环境条件影响，如果使用环境不能满足使 用要求，就会直接影响计算机系统的正常运 行，加速元器件及材料的老化，缩短设备的 使用寿命，因此，合理地设计机房是学校建 设机房应首要考虑的问题。
1. 热湿负荷计算 2. 气流组织 3. 系统设计 4. 设备选择
1. 一般规定 2. 消防设施 3. 安全措施
无管网气体灭火系统
感烟探测器
根据国家现行电子计算机房建设的相关标准、规范， 以及相关涉密机房建设的国家保密标准、规范和技 术要求，结合网络中心的具体要求和实际需求，以 技术先进，可靠性高；系统安全，保密性强；扩展 容易，维护方便；经济实用，合理超前为目标，对 网络中心机房工程进行具体可行的设计，并认真编 写本文件。
1. 空调系统
柜式精密空调
2. 新风系统
位于吊顶的回风口
根据计算机系统的要求，机房应考虑直流工作地、
交流工作地、安全保护地及防雷保护地，大楼联合 接地体已满足机房要求，其接地电阻应R＜1Ω。机房 内沿四周做一圈30×3铜带接地网，配电室设总接地 排，地板支架、机柜外壳等不带电的金属部分应与 接地网相连。
弱电机房的建设首先是平面布局，平面布局的设计 应考虑两方面的因素。其一，机房布局需考虑计算 机设备数量布置、功能间的分配、工艺需求等。其 二，机房布局应符合有关国标及规范，并满足电气、 通风、消防工程的要求。弱电机房的建设还应考虑 3. 建设内容 4. 设计依据 5. 设计原则 6. 功能分区
1. 机房防雷系统 2. 防雷接地的敷设 3. 防雷接地点的二次重复接地 4. 配电柜上设置防雷接地系统
保护对象为主机房、控制台及UPS机房。根据防护 区性质及结构要求每个机房划分为一个灭火系统， 采用独立式无管网灭火系统，并根据需要采购灭火 剂和灭火储瓶。
系统控制方式为：自动、电气手动、机械应急手动 等几种，当有人工作或值班时采用手动控制，在无 人的情况下采用自动控制方式。
＜32
5～50
20～80
＜3200 ＜4000
4～50 8～80
-
1. 供电
配线柜
不间断电源设备
2. 接地
电子计算机机房接地装置的设置应满足人身 的安全及电子计算机正常运行和系统设备的 安全要求。
1. 一般规定 2. 人流及出入口 3. 防火和疏散 4. 室内装饰 5. 噪声及振动控制
主机房和基本工作间，均应设置空气调节系统。当主机房和 其他房间的空调参数不同时，宜分别设置空调系统。
4. 设备布置
计算机设备宜采用分区布置，一般可分为主机区、存贮 器区、数据输入区、数据输出区、通信区和监控调度区等。 具体划分可根据系统配置及管理而定
需要经常监视或操作的设备布置应便利操作。产生尘埃 及废物的设备应远离对尘埃敏感的设备，并宜集中布置在 靠近机房的回风口处。 主机房内通道与设备间的距离应符合下列规定 一两相对机柜正面之间的距离不应小于1.5m 。 二机柜侧面(或不用面)距墙不应小于0.5m 。当需要维修测 试时,则距墙不应小于1.2m 。 三走道净宽不应小于1.2m 。
机房功能分区
1. 一般原则 2. 天花吊顶装饰工程 3. 墙身、柱面装饰工程 4. 玻璃隔断墙 5. 地面工程 6. 门窗工程 7. 更衣柜
配电系统应满足信息机房的使用要求，保 证供电可靠性和灵活性，保证人身安全， 便于施工、维修和管理，技术先进，经济 合理。照明系统符合国家有关规定。
1. 设计原则 2. 供电电源 3. 控制和保护设备 4. 计算机专用地 5. 电缆敷设与配管配线 6. 照明系统
第一种方法为： S=（5～7）∑S b ……………………………………………(1) 式中： S——计算机机房的面积(m2)； S b——指与计算机系统有关的并在机房平面布置图中占有位置的 设备的面积(m2)； ∑S b——指计算机机房内所有设备占地面积的总和(m2)。
3. 计算机场地的面积
第二种方法为：
1. 温度和湿度 2. 尘埃 3. 照明 4. 噪声和震动
5. 电磁干扰 6. 静电
媒体的使用条件应符合计算机机房温、湿度的规定。
指标 种类
项目
纸媒 光盘 体
磁带
磁盘
已记录的 未记录的 已记录的 未记录的
温度(℃) 相对湿度(%) 磁场强度(A/m)
5～50 -20～50
40～ 70
-
10～95 -
S=kA……………………………………………………………(2) 式中： S——计算机机房的面积(m2)； A——计算机机房内所有设备台(架)的总数； K——系数，一般取值(4.5～5.5) m2/台(架)。 计算机机房最小使用面积不得小于30 m2。 研制、生产用的调机机房的使用面积参照上述公式计算。 其他各类房间的使用面积，依据人员、设备及需要而定。
1. 机房位置选择 2. 机房的组成 3. 计算机场地的面积 4. 设备布置
1. 机房位置选择 电子计算机机房在多层建筑或高层建筑物内宜设于第 二三层
电子信息系统机房位置选择应符合下列要求：
水源充足，电力比较稳定可靠，交通通信方便， 自然环境清洁;
远离产生粉尘、油烟、有害气体以及生产或贮 存具有腐蚀性、易燃、易爆物品的工厂、仓库、 堆场等;
接地系统是机房中必不可少的部分，它不仅直 接影响机房通信设备的通信质量和机房电源系 统的正常运行，还起到保护人身安全和设备安 全的作用。
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
远离水灾隐患区域; 远离强振源和强噪声源; 避开强电磁场干扰。
2. 机房的组成 电子计算机机房组成应按计算机运行特点及设备具体 要求确定一般宜由
主机房 基本工作间 第一类辅助房间 第二类辅助房间 第三类辅助房间 等组成
3. 计算机场地的面积
计算机机房的使用面积一般按照下述两种方法之一确定。
