隧洞回填灌浆

引水隧洞回填、固结及接触灌浆施工方案4.3.3.5 引水隧洞回填、固结灌浆★1#、2#隧洞长334m，洞径1.7m；3#隧洞长475.2m,洞径3.2m。

隧洞洞顶120°范围进行回填灌浆；全断面进行固结灌浆。

固结灌浆因围岩类别的不同而灌浆形式也不同,固结灌浆有关参数见下表的灌浆形式图。

★由于隧洞洞径较小，因此，不必搭设灌浆平台，直接采用岩石电钻造孔，灌浆设备运至洞内安装进行施工，浆液来源于洞口制浆系统。

主要钻孔灌浆工程量统计表回填灌浆()1#、2#引水隧洞参数表3#引水隧洞参数表A 型固结灌浆C 型固结灌浆 B 型固结灌浆D 型固结灌浆E 型固结灌浆固结灌浆形式参数表 灌浆 形式 孔深 （米） 排距 （米） 每断面孔 数（个） A 型 23 6 B 型 3 2 8 C 型 2 3 6 D 型 2 3 6 E 型328（1）水、电及制浆系统的布置_水电利用总体布局的水电线路,就近搭接。

考虑总用电量200KW 。

_采用分散供水、供电，集中供浆和分散供浆方式相结合。

在隧洞口附近布置 1 个固定制浆平台，制浆平台面积均为50。

制浆系统的具体位置要尽量避开干扰，制浆系统安放输浆机一台、高速制浆机一台、1和0.2搅拌桶各一台。

输浆管采用Dg40 铁管，从制浆站连接到各用浆点，可制浆站沿各洞口进入。

制浆站制备水灰比为0.5：1 的纯水泥浆液，输送浆液流速应为1.4m/s ～2.0m/s ，各灌浆地点应测定来浆密度，并根据各灌浆点的不同需要调制使用。

浆液温度应保持在5℃～40℃。

制浆站的制浆能力应满足灌浆进度高峰期用浆需要。

（2）回填灌浆_工艺流程：衬砌砼达70%设计强度→Ⅰ序钻孔→Ⅰ序灌浆→待凝48 小时以上→Ⅱ序钻孔→Ⅱ序灌浆→每个单元结束且满足7 天以后进行灌浆质量检查。

具体每孔的施工程序见回填灌浆工艺流程图。

_钻孔a、在素混凝土衬砌中的回填灌浆孔,采用岩石电钻钻孔的方法；在钢筋混凝土衬砌中的回填灌浆孔应采用在预埋管中钻孔的方法,孔深深入岩石10cm,并测记混凝土厚度和空腔尺寸。

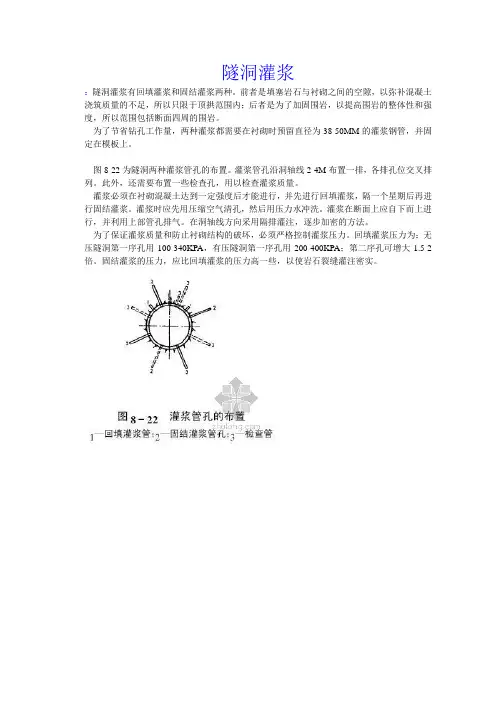

隧洞灌浆
：隧洞灌浆有回填灌浆和固结灌浆两种。

前者是填塞岩石与衬砌之间的空隙，以弥补混凝土浇筑质量的不足，所以只限于顶拱范围内；后者是为了加固围岩，以提高围岩的整体性和强度，所以范围包括断面四周的围岩。

为了节省钻孔工作量，两种灌浆都需要在衬砌时预留直径为38-50MM的灌浆钢管，并固定在模板上。

图8-22为隧洞两种灌浆管孔的布置。

灌浆管孔沿洞轴线2-4M布置一排，各排孔位交叉排列。

此外，还需要布置一些检查孔，用以检查灌浆质量。

灌浆必须在衬砌混凝土达到一定强度后才能进行，并先进行回填灌浆，隔一个星期后再进行固结灌浆。

灌浆时应先用压缩空气清孔，然后用压力水冲洗。

灌浆在断面上应自下而上进行，并利用上部管孔排气。

在洞轴线方向采用隔排灌注，逐步加密的方法。

为了保证灌浆质量和防止衬砌结构的破坏，必须严格控制灌浆压力。

回填灌浆压力为：无压隧洞第一序孔用100-340KPA，有压隧洞第一序孔用200-400KPA；第二序孔可增大1.5-2倍。

固结灌浆的压力，应比回填灌浆的压力高一些，以使岩石裂缝灌注密实。

（12）隧洞回填灌浆施工技术措施
钻孔作业及全部压力灌浆作业的实施遵照规范和规程有关的规定执行。

1）准备工作：
工程开工后正式灌浆前，根据监理工程师的指示及施工技术要求、技术规范的规定、选择隧洞的典型地段进行灌浆试验，通过试验选择灌浆的施工参数，试验结束后，将试验成果报告监理工程师审批。

2）施工方案
制浆系统：采用集中式制浆，利用高速浆液搅拌机进行拌浆。

在灌浆过程中，搅拌机保证迅速、均匀、有效地搅拌灰浆，并在规定压力下连续不断供应浆液。

灌浆材料：严格按规范的要求来控制。

钻孔及灌浆设备的选用：灌浆机械设备配备的选用见下表所示，根据工程的实际需要和结构设计的情况，送浆孔采用预留孔或钻孔。

钻孔机械采用TY-30手风钻。

灌浆机选用SGB6-10G型灌浆泵；
灌浆用栓塞根据灌浆方式、方法、灌浆压力和地质条件等情况，选用循环式和纯压式两种。

所用的灌浆设备需经常维护保养，保证其工作状态，并有一台作为备用。

灌浆
灌浆前对可能漏浆的部位进行处理。

洞身段的回填灌浆分区段（单元）分次序加密的原则进行施工，区段长度视混凝土衬砌段长短程度而定，最长不超过50m。

灌浆钻孔孔深符合设计及监理工程师要求，钻孔终孔后测记混凝土厚度和空腔尺寸。

采用填压式灌浆法进行灌浆，一序孔水灰比为0.6：1，二序孔浆液水灰比为1：1和0.5：1（重量比）两个比级。

空腔大（一般大于0.2m）的部位可灌注水泥砂浆，但掺砂量不得大于水泥重量的200%。

在设计规定压力下，当灌浆孔停止吸浆时，延续灌注5min 即可结束。

灌浆作业结束后，及时排除孔内积水和污物，采用机械封孔并抹平。

隧洞回填灌浆施工方案1. 引言隧洞回填灌浆施工是隧洞工程中的重要施工环节，其目的是利用灌浆材料填充隧洞的空隙，加固隧洞结构，提高隧洞的稳定性和安全性。

本文将从施工方案的准备工作、材料选择、施工过程和质量控制等方面进行介绍。

2. 准备工作在进行隧洞回填灌浆施工之前，需要做好以下准备工作：2.1 施工图设计根据隧洞设计图纸，确定灌浆区域、灌注孔的位置和数量，并制定详细的施工图设计方案。

2.2 材料准备准备各种所需的灌浆材料，包括水泥、沙子、水、外加剂等。

确保灌浆材料的质量符合相关标准。

2.3 设备准备准备好施工所需的灌浆设备，包括灌浆泵、灌浆管、灌浆钻、搅拌桶等，确保设备能正常使用。

2.4 施工人员培训对施工人员进行相应的培训，使其熟悉施工工艺和操作规程，提高施工人员的技术水平和安全意识。

3. 材料选择在隧洞回填灌浆施工中，应根据隧洞的特点和需求选择合适的灌浆材料。

常用的灌浆材料包括水泥灌浆、聚合物灌浆、膨润土灌浆等。

下面给出不同材料的特点和适用情况：3.1 水泥灌浆水泥灌浆是最常用的灌浆材料，具有较高的强度和良好的粘结性能，适用于较大隧洞和长期稳定要求较高的情况。

3.2 聚合物灌浆聚合物灌浆具有较高的柔韧性和抗剪强度，适用于有水渗透问题或易产生裂缝的隧洞工程。

3.3 膨润土灌浆膨润土灌浆具有较好的充填性和可膨胀性，适用于含有多孔岩石或有较大空隙的隧洞。

4. 施工过程隧洞回填灌浆施工的一般步骤如下：4.1 预备工作清理隧洞表面的杂物和浮石，确保施工区域干净，以利于灌浆材料的粘结和充填。

4.2 灌浆孔钻探根据设计要求，在隧洞内部打钻孔，用于灌浆材料的灌注。

钻孔的位置和数量应符合设计要求，并注意钻孔的深度和角度。

4.3 灌浆材料的制备按照一定比例将水泥、沙子、水和外加剂等材料进行混合搅拌，制备出均匀的灌浆材料。

4.4 灌浆材料的灌注将制备好的灌浆材料通过灌浆泵注入灌浆管，通过灌浆管进入隧洞内的孔洞中。

灌浆的过程中要控制灌浆的速度和压力，确保灌浆材料能充分填充孔洞并与隧洞壁面粘结。

水电站引水隧洞工程钻孔灌浆工程施工方案1.1概述本标段灌浆工程共分回填灌浆、固结灌浆、接触灌浆三种型式，分别分布于前坪施工支洞、下洋施工支洞及引水隧洞(7÷200-12+100段)等工程部位，其主要工程量如下表：1.2灌浆有关参数本标段共由两工支洞，分别是前坪施工支洞、下洋施工支洞，主洞及施工支洞其灌浆有关参数如下表：前坪支洞灌浆参数表表5-2引水隧洞段）灌浆参数表表5-41.3施工布置说明临时设施由整个标段统一考虑，不单设。

施工所用的风、水、电等附属设施均采用引水隧洞设立的系统由于灌浆工作面较分散，故采用现场制浆灌注方式。

1.4施工方法1.4.1回填灌浆(1)灌浆管埋设灌浆管埋设与钢筋绑扎等同时进行，埋设时须将两端管口封堵以免灰浆进入，并按设计位置固定牢固。

除设计灌浆孔以外，在局部超挖较大的部位，按现场情况适当增加灌浆孔。

(2)钻孔碎拆模后，按设计位置找出灌浆管位置，利用钻孔台车做为作业平台，人工使用YT-27手风钻按设计位置、角度将灌浆管打通并钻入岩石IOcm,手风钻使用由48mm钻头，钻孔直径Φ50mmo 钻孔作业时，按技术规范要求加装降躁音装置，并通水降尘。

(3)灌浆：回填灌浆采用分序加密的方式进行，灌浆孔分为两序，采用填压式灌注法施工，灌浆设备单工作面选用BW250/50灌浆泵1台，高速搅拌槽1台，其性能见下表所列。

灌浆设备性能表表5-5回填灌浆的压力和浆液水灰比按施工图纸的要求或监理工程师的指示执行。

I序孔灌注水灰比为0.6（或0.5）:1的水泥浆,II序孔灌注采用1:1和0.6（或0.5）:1两个级［配的水泥浆。

空隙大的部位灌注水泥砂浆，但掺砂量应不大于泥重量的200%。

回填灌浆在规定的压力下，灌浆孔停止吸浆，再继续灌注5min后即可结束。

因回填灌浆管兼做固结灌浆管，所以回填灌浆结束后孔内不封堵，只将孔口用棉纱堵住即可。

对于因局部超挖而增加的回填灌浆管，灌浆结束后清除孔内积水和污物，用浓浆将全孔封堵密实并抹平，露出衬砌碎表面的埋管须割除，并用砂浆抹平。

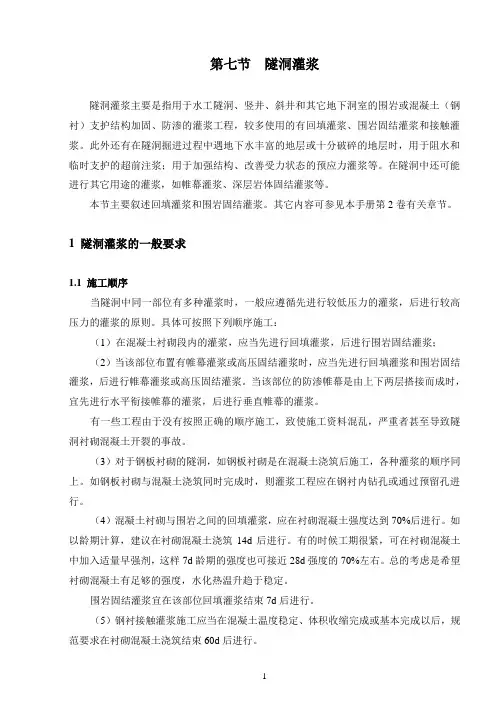

第七节隧洞灌浆隧洞灌浆主要是指用于水工隧洞、竖井、斜井和其它地下洞室的围岩或混凝土（钢衬）支护结构加固、防渗的灌浆工程，较多使用的有回填灌浆、围岩固结灌浆和接触灌浆。

此外还有在隧洞掘进过程中遇地下水丰富的地层或十分破碎的地层时，用于阻水和临时支护的超前注浆；用于加强结构、改善受力状态的预应力灌浆等。

在隧洞中还可能进行其它用途的灌浆，如帷幕灌浆、深层岩体固结灌浆等。

本节主要叙述回填灌浆和围岩固结灌浆。

其它内容可参见本手册第2卷有关章节。

1 隧洞灌浆的一般要求1.1 施工顺序当隧洞中同一部位有多种灌浆时，一般应遵循先进行较低压力的灌浆，后进行较高压力的灌浆的原则。

具体可按照下列顺序施工：（1）在混凝土衬砌段内的灌浆，应当先进行回填灌浆，后进行围岩固结灌浆；（2）当该部位布置有帷幕灌浆或高压固结灌浆时，应当先进行回填灌浆和围岩固结灌浆，后进行帷幕灌浆或高压固结灌浆。

当该部位的防渗帷幕是由上下两层搭接而成时，宜先进行水平衔接帷幕的灌浆，后进行垂直帷幕的灌浆。

有一些工程由于没有按照正确的顺序施工，致使施工资料混乱，严重者甚至导致隧洞衬砌混凝土开裂的事故。

（3）对于钢板衬砌的隧洞，如钢板衬砌是在混凝土浇筑后施工，各种灌浆的顺序同上。

如钢板衬砌与混凝土浇筑同时完成时，则灌浆工程应在钢衬内钻孔或通过预留孔进行。

（4）混凝土衬砌与围岩之间的回填灌浆，应在衬砌混凝土强度达到70%后进行。

如以龄期计算，建议在衬砌混凝土浇筑14d后进行。

有的时候工期很紧，可在衬砌混凝土中加入适量早强剂，这样7d龄期的强度也可接近28d强度的70%左右。

总的考虑是希望衬砌混凝土有足够的强度，水化热温升趋于稳定。

围岩固结灌浆宜在该部位回填灌浆结束7d后进行。

（5）钢衬接触灌浆施工应当在混凝土温度稳定、体积收缩完成或基本完成以后，规范要求在衬砌混凝土浇筑结束60d后进行。

1.2施工布置隧洞内施工场地十分狭窄，有时候还有多个分部工程平行或交叉作业，因此搞好施工布置是实现安全施工，保证灌浆工程质量和加快工程进度的重要条件。

隧洞回填灌浆施工方案一、施工概述本方案适用于隧道工程中的回填灌浆施工工艺，旨在对隧道回填段进行加固和加密，提高隧道结构的稳定性和密封性。

二、施工准备工作1.确定施工方案：根据隧道的具体情况，结合地质勘探和设计要求，制定合理的施工方案。

2.资材准备：准备好所需的材料，包括水泥、砂浆、填充料、灌浆材料等。

3.机械设备准备：准备好灌浆设备和施工机械，包括灌浆泵、搅拌机、输送管道等。

4.施工人员培训：培训施工人员，使其熟悉施工方案和操作要求。

三、施工工艺流程1.预处理：清理隧道回填段表面，清除杂物和灰尘，确保施工面干净。

2.基础处理：对隧道回填段表面进行喷浆处理，增加表面粗糙度，提高灌浆材料的附着力。

3.灌浆施工：将预制好的灌浆材料通过灌浆泵输送至隧道回填段，依次从底部开始施工。

根据隧道回填段的深度和长度，确定灌浆顺序和灌浆量。

4.搅拌均匀：在灌浆施工过程中，使用搅拌机对灌浆材料进行搅拌，确保灌浆材料的均匀性。

5.压实处理：在灌浆施工完毕后，通过静压法对回填段进行压实处理，提高灌浆材料的密实度。

6.表面修整：对灌浆施工后的回填段表面进行修整，保证施工面的平整度和光洁度。

四、施工注意事项1.施工过程中要确保工作人员的安全，采取必要的安全防护措施。

2.施工操作要规范，遵守相关的操作规程和操作要求。

3.施工过程中要及时清理施工现场，保持施工面的清洁。

4.在灌浆施工过程中要坚持质量第一的原则，确保灌浆材料的质量和施工效果。

五、施工质量控制1.对所使用的灌浆材料进行质量检查，确保材料符合相关标准和要求。

2.对施工工艺进行监控和检测，确保施工过程的合理性和施工质量。

3.对施工现场进行巡视和抽检，及时发现和纠正施工中的问题。

4.完成施工后，进行验收，对施工质量进行评估和监测。

六、施工总结通过本方案的实施，可以有效加固和加密隧道回填段，提高隧道结构的稳定性和密封性。

在施工过程中，要注意安全施工，严格控制施工质量，确保施工合理、质量可靠。

隧洞回填灌浆施工方案1. 引言隧洞回填工程是在隧道施工完成后将空洞部分填充，以增强地基的稳定性和承载力，防止地表沉陷和地下水涌入的施工工序。

灌浆是一种常用的回填材料，具有良好的流动性和高强度，能够填充隧洞内的空隙，形成均匀的支撑体，本文将介绍隧洞回填灌浆施工方案。

2. 施工前准备2.1 地质勘察：根据隧道所处的地质条件，进行详细的地质勘察，包括地质构造、岩体裂隙、地下水情况等，为灌浆施工提供准确的地质信息和参数。

2.2 设备准备：根据实际工程情况，选择适当的灌浆设备，包括灌浆机、输送管道、搅拌器等，并对设备进行检查和保养，确保设备完好，能够正常运行。

2.3 施工人员培训：培训施工人员关于灌浆施工的操作流程、要点以及安全注意事项，确保施工人员对灌浆工艺有充分的了解和掌握。

3. 灌浆材料选择根据地质勘察结果和工程要求，选择适合的灌浆材料。

常见的灌浆材料包括水泥、石膏、矿渣等，根据工程需要还可以添加掺合料、减水剂等调整材料性能。

选择灌浆材料时，需考虑材料的流动性、硬化时间、强度等因素，以满足施工和使用要求。

4. 灌浆工艺4.1 预处理：对隧道内表面进行清洁和湿润处理，以提高灌浆液的附着性。

清除隧道内的积水和杂物，确保施工区域干净整洁。

4.2 灌浆液配制：按照灌浆材料的配比要求，将水泥、石膏等主要原材料和掺合料、减水剂等辅助材料按一定比例混合加水，搅拌均匀，形成流动性较好的灌浆液。

4.3 灌浆施工：根据施工设计和施工方案，采用合适的施工方法进行灌浆施工，确保灌浆液能够充分覆盖隧道内的空隙。

施工过程中需确保灌浆液的流动性和均匀性，避免灌浆液流失和堆积现象的发生。

4.4 灌浆压力和速度控制：根据隧洞的尺寸和地质条件，合理控制灌浆液的流量和压力，以保证灌浆液能够充分填充隧洞内的空隙，并在一定时间内达到预定的强度要求。

5. 施工质量控制5.1 灌浆液强度监测：采集灌浆液样品并进行强度试验，根据灌浆液强度测试结果，及时调整灌浆材料配比和施工工艺。

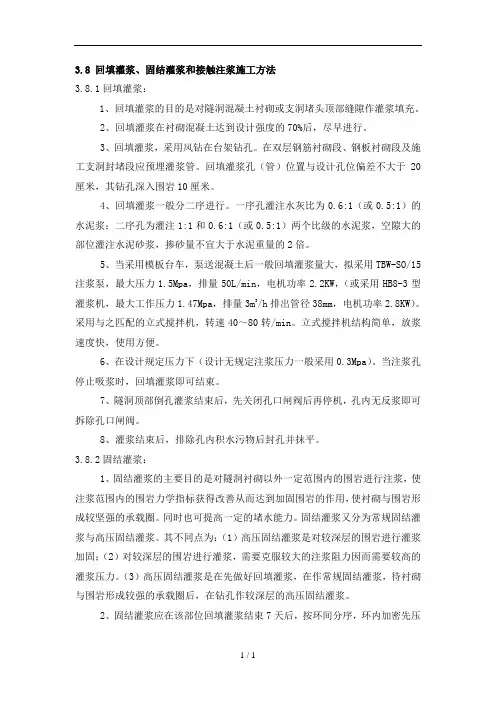

3.8 回填灌浆、固结灌浆和接触注浆施工方法3.8.1回填灌浆：1、回填灌浆的目的是对隧洞混凝土衬砌或支洞堵头顶部缝隙作灌浆填充。

2、回填灌浆在衬砌混凝土达到设计强度的70%后，尽早进行。

3、回填灌浆，采用风钻在台架钻孔。

在双层钢筋衬砌段、钢板衬砌段及施工支洞封堵段应预埋灌浆管。

回填灌浆孔（管）位置与设计孔位偏差不大于20厘米，其钻孔深入围岩10厘米。

4、回填灌浆一般分二序进行。

一序孔灌注水灰比为0.6:1（或0.5:1）的水泥浆；二序孔为灌注1:1和0.6:1（或0.5:1）两个比级的水泥浆，空隙大的部位灌注水泥砂浆，掺砂量不宜大于水泥重量的2倍。

5、当采用模板台车，泵送混凝土后一般回填灌浆量大，拟采用TBW-SO/15注浆泵，最大压力1.5Mpa，排量50L/min，电机功率2.2KW，（或采用HB8-3型灌浆机，最大工作压力1.47Mpa，排量3m3/h排出管径38mm，电机功率2.8KW）。

采用与之匹配的立式搅拌机，转速40～80转/min。

立式搅拌机结构简单，放浆速度快，使用方便。

6、在设计规定压力下（设计无规定注浆压力一般采用0.3Mpa）。

当注浆孔停止吸浆时，回填灌浆即可结束。

7、隧洞顶部倒孔灌浆结束后，先关闭孔口闸阀后再停机，孔内无反浆即可拆除孔口闸阀。

8、灌浆结束后，排除孔内积水污物后封孔并抹平。

3.8.2固结灌浆：1、固结灌浆的主要目的是对隧洞衬砌以外一定范围内的围岩进行注浆，使注浆范围内的围岩力学指标获得改善从而达到加固围岩的作用，使衬砌与围岩形成较坚强的承载圈。

同时也可提高一定的堵水能力。

固结灌浆又分为常规固结灌浆与高压固结灌浆。

其不同点为：（1）高压固结灌浆是对较深层的围岩进行灌浆加固；（2）对较深层的围岩进行灌浆，需要克服较大的注浆阻力因而需要较高的灌浆压力。

（3）高压固结灌浆是在先做好回填灌浆，在作常规固结灌浆，待衬砌与围岩形成较强的承载圈后，在钻孔作较深层的高压固结灌浆。

灌浆工程主要抱括原平涵废堵灌水泥浆和隧洞回填灌浆。

(一)原平涵废堵灌水泥浆1、施工程序为：钻孔、泥浆制备、灌浆三个过程。

按逐步加密的原则进行施工，排序/孔序均按二次加密施工。

工艺流程图1、测量放线：依据施工前准备的基点，采用经纬仪定位，并在施工前用石灰粉定出桩位标识。

2、钻孔：采用150型地质钻机。

3、冲洗：采用压力冲洗，回水干净且冲洗时间不少于30min。

4、灌前压水：灌浆孔总数的5％进行灌前压水，压水压力为该灌段灌浆压力的80％。

5、浆液搅拌：根据制浆站的浆液加水配制所需的浆液。

6、浆液灌注：采用BW250/50灌浆泵。

7、技术要求：（1）浆材: P.O 42.5 纯水泥浆。

（2）孔径：φ130～56mm；（3）段长：5.0～6.0m，特殊情况可适当加长或缩短,但最长不超过10m；（4）水灰比：采用3:1、2:1、1:1、0.5:1四个级配；（5）浆液变换：遵循由稀浆到浓浆、逐级变浓的原则；当灌浆压力保持不变注入率持续减少时，或者注入率保持不变而灌浆压力持续升高时不得改变水灰比；当某一比级浆液注入率已达300L以上，或灌注时间已达1h，而灌浆压力和注入率均无显著改变时，应换浓一级水灰比浆液灌注；当注入率大于30L/min时，可越级变浓；（6）灌浆压力：按设计要求执行；（7）停灌标准：灌浆压力达到设计要求，注入的浆量小于0.40L/min时迸浆30min即结束该段灌注；（8）其它：未提及部份执行国家行业标准：《水工建筑物水泥灌浆施工技术规范》SL62-94。

（9）施工工艺：孔口封闭、自上而下、分段钻灌。

（10）钻孔封孔：机械封孔，确保浓浆返出孔口。

（11）质量检查：在该地段的固结灌浆完成7天后按设计要求的检查项目进行检查。

(二)回填灌浆1、回填灌浆施工工艺灌溉洞洞身回填灌浆98.9m2，其施工工艺流程：预埋灌浆管、衬砌砼浇筑完成→衬砌砼达70%强度→灌浆系统安装调试→分区、分序钻孔（预埋管中进行）→成孔检查→钻孔冲洗→安装堵塞装置→压水→灌浆→灌浆控制→结束→效果检查。

隧洞回填灌浆施工方案隧洞回填灌浆施工方案一、施工前准备1.1 确定施工单位和人员的安排，包括项目经理、工程师、技术人员、施工人员等。

1.2 对施工现场和设备进行检查和清理，确保施工环境安全、整洁。

1.3 配置必要的施工材料和设备，包括回填材料、灌浆材料、工具设备等。

二、施工工序2.1 清理隧洞在施工前，需对隧洞进行清理，清除杂物、泥土等，确保隧洞内表面平整。

2.2 隧洞检测对隧洞进行检测，确定隧洞的尺寸、形状、结构等信息，为后续施工提供依据。

2.3 回填材料配制根据隧洞的情况，选择合适的回填材料，并按照要求进行配制。

2.4 回填材料灌浆将配制好的回填材料通过管道或喷射枪注入到隧洞内部，整洞回填。

2.5 梳理灌浆表面在回填材料凝固前，对灌浆表面进行梳理，使其平整、光滑。

2.6 灌浆材料配制根据施工要求，选择合适的灌浆材料，并按照比例进行配制。

2.7 二次灌浆在回填材料凝固后，进行二次灌浆，密实填充隧洞内的空隙，增强其稳定性。

2.8 养护对完成灌浆的隧洞进行养护，保持湿润环境，促进灌浆材料的凝固和硬化。

三、施工安全措施3.1 施工现场设立安全警示标志，提醒工人注意安全。

3.2 工人必须佩戴安全帽、防护眼镜等个人防护用品。

3.3 施工过程中，严禁喧哗、乱斗，保持施工秩序。

3.4 施工现场设置必要的防护设施，如安全网、防护栏等。

3.5 对施工人员进行相关安全培训，提高他们的安全意识和应急反应能力。

四、施工质量控制4.1 对施工过程进行密切监控，确保施工工序按照规定要求进行。

4.2 对回填材料和灌浆材料进行质量检测，确保其符合施工要求。

4.3 对施工现场进行日常巡检，及时发现和处理施工过程中的问题和隐患。

综上所述，隧洞回填灌浆施工方案包括施工前准备、施工工序、施工安全措施和施工质量控制等方面。

通过合理的组织、技术和管理，确保施工过程安全、质量可控，最终实现隧洞回填灌浆的目标。
