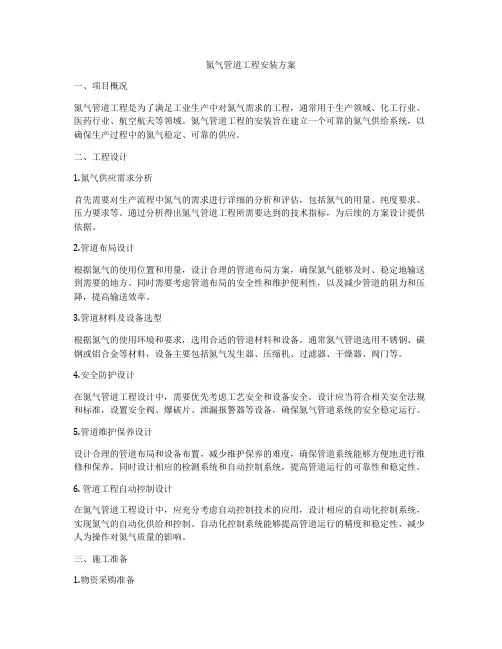

氮气管道工程安装方案一、项目概况氮气管道工程是为了满足工业生产中对氮气需求的工程,通常用于生产领域、化工行业、医药行业、航空航天等领域。
氮气管道工程的安装旨在建立一个可靠的氮气供给系统,以确保生产过程中的氮气稳定、可靠的供应。
二、工程设计1.氮气供应需求分析首先需要对生产流程中氮气的需求进行详细的分析和评估,包括氮气的用量、纯度要求、压力要求等。
通过分析得出氮气管道工程所需要达到的技术指标,为后续的方案设计提供依据。
2.管道布局设计根据氮气的使用位置和用量,设计合理的管道布局方案,确保氮气能够及时、稳定地输送到需要的地方。
同时需要考虑管道布局的安全性和维护便利性,以及减少管道的阻力和压降,提高输送效率。
3.管道材料及设备选型根据氮气的使用环境和要求,选用合适的管道材料和设备。
通常氮气管道选用不锈钢、碳钢或铝合金等材料,设备主要包括氮气发生器、压缩机、过滤器、干燥器、阀门等。
4.安全防护设计在氮气管道工程设计中,需要优先考虑工艺安全和设备安全。
设计应当符合相关安全法规和标准,设置安全阀、爆破片、泄漏报警器等设备,确保氮气管道系统的安全稳定运行。
5.管道维护保养设计设计合理的管道布局和设备布置,减少维护保养的难度,确保管道系统能够方便地进行维修和保养。
同时设计相应的检测系统和自动控制系统,提高管道运行的可靠性和稳定性。
6. 管道工程自动控制设计在氮气管道工程设计中,应充分考虑自动控制技术的应用,设计相应的自动化控制系统,实现氮气的自动化供给和控制。
自动化控制系统能够提高管道运行的精度和稳定性,减少人为操作对氮气质量的影响。
三、施工准备1.物资采购准备根据工程设计需求,采购所需的管道材料、设备和配件,并保证物资的质量符合设计要求。
2.施工方案和施工技术准备编制详细的施工方案和施工技术,确定施工的流程和步骤,以及相应的施工参数和施工计划。
3.现场施工准备对施工现场进行准备工作,包括清理现场、搭建施工设施、搬运设备和物资等。
******************* 厂高纯氮气管道安装工程施工组织设计与施工案制: ******核: ******准: ************************ 公司************ 年**月**日-、工程概况 (3)二、工程施工项目容.............. ... ..... .................... .3三、编制依据............. .. .. . ..................... .. .... ..3四、管道安装施工程序.................. .............. ........... .3五、管道安装施工工艺.................. ..... .. (4)1管道组成件及支承架的验收 (4)2、管道加工 (4)3、管道焊接 (4)4、管道安装 ................................ .................... .54.1管道安装应具备以下条件 (5)4.2管道预制.............................................. ........ (5)4.3钢制管道安装 (6)4.4阀门安装 (7)4.5 补偿装置安装 ....... . .......................................................................................................................... (7)4.6支、吊架安装 (8)4.7静电接地安装 (8)4.8管道酸洗和除锈脱脂 (8)4.9 管道检验、检查和试验 (9)4. 10 压力试验 (10)4.11管道的吹扫与清洗 (11)4.12管道防腐、保温 (12)4.13 工程交接验收 (12)六、现场管理体系及主要施工机具配置121、施工组织机构.............................. ................................................... (13)2、施工设备及机具计划表.......... .. ...................... .13七、质量保证措施14八、保证工程工期技术措施 (14)15九、确保安全施工的技术组织措施************* 高纯氮气管道安装工程施工组织设计及施工案一、工程概况1、工程名称:****************** 氮气管道安装工程。

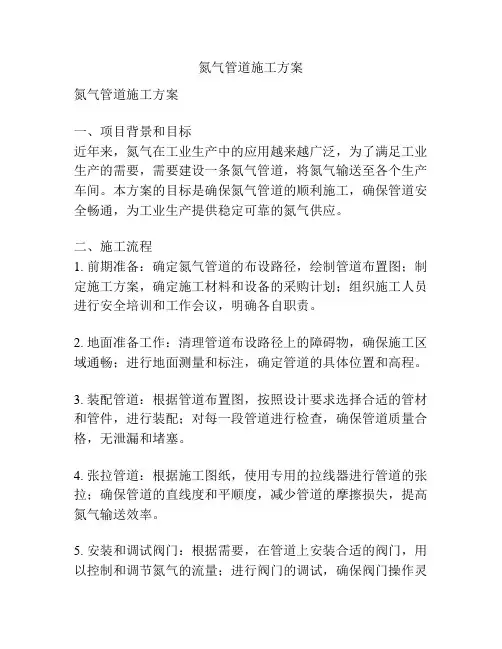

氮气管道施工方案氮气管道施工方案一、项目背景和目标近年来,氮气在工业生产中的应用越来越广泛,为了满足工业生产的需要,需要建设一条氮气管道,将氮气输送至各个生产车间。
本方案的目标是确保氮气管道的顺利施工,确保管道安全畅通,为工业生产提供稳定可靠的氮气供应。
二、施工流程1. 前期准备:确定氮气管道的布设路径,绘制管道布置图;制定施工方案,确定施工材料和设备的采购计划;组织施工人员进行安全培训和工作会议,明确各自职责。
2. 地面准备工作:清理管道布设路径上的障碍物,确保施工区域通畅;进行地面测量和标注,确定管道的具体位置和高程。
3. 装配管道:根据管道布置图,按照设计要求选择合适的管材和管件,进行装配;对每一段管道进行检查,确保管道质量合格,无泄漏和堵塞。
4. 张拉管道:根据施工图纸,使用专用的拉线器进行管道的张拉;确保管道的直线度和平顺度,减少管道的摩擦损失,提高氮气输送效率。
5. 安装和调试阀门:根据需要,在管道上安装合适的阀门,用以控制和调节氮气的流量;进行阀门的调试,确保阀门操作灵活可靠,能够满足生产需要。
6. 管道保温和防腐处理:根据环境和气候条件,对管道进行保温处理,采用合适的保温材料和方法;同时,对管道进行防腐蚀处理,确保管道的使用寿命和安全性。
7. 系统测试和验收:对施工完成的氮气管道进行系统测试,检查管道的泄漏情况和压力稳定性;并邀请相关部门进行验收,确保管道和设备符合安全标准和设计要求。
三、安全措施1. 施工人员必须经过专业培训和持证上岗,熟悉氮气管道的施工工艺和安全操作规范。
2. 在施工现场设置安全警示标志,确保通行的安全畅通;设置临时围栏,限制非施工人员进入施工区域。
3. 在施工区域周边进行临时管线的设施搬迁和防护,以确保施工期间周边设施的正常使用和安全。
4. 施工期间严禁吸烟和明火作业,严禁在管道附近进行冲击、摩擦或其他可能导致管道泄漏的操作。
5. 施工期间进行安全检查,定期对施工现场和相关设备进行维护和保养,确保施工进程的安全。
氮气管道施工方案1. 引言氮气管道是一种常见的输送氮气的管道系统,广泛应用于工业生产和实验室等领域。
本文档将详细介绍氮气管道的施工方案,包括设计要求、施工流程和安全措施。
2. 设计要求在进行氮气管道的施工前,需要明确以下设计要求:•管道材料:氮气管道通常采用不锈钢或铜材料,具有优良的耐腐蚀性和密封性。
•管道直径:根据氮气流量和压力要求确定合适的管道直径,以确保流体输送的稳定性。
•管道布局:在设计氮气管道布局时,需考虑到输送路径的最短距离、阻力降低、以及便于维修和检修。
•安全阀:为防止氮气管道因超压而破裂,必须安装适当的安全阀,以保证安全运行。
•泄漏检测:为避免氮气泄漏造成安全事故,应在管道系统中设置泄漏检测设备。
3. 施工流程氮气管道的施工流程一般包括以下几个步骤:3.1 材料准备•确定所需的管道材料和配件,包括管道、弯头、法兰、密封垫片等。
•进行材料清点和质量检查,确保材料符合设计要求。
3.2 管道安装•根据设计要求,进行管道的切割、弯曲和连接。
•使用合适的工具和技术进行焊接、焊接后的打磨和密封处理。
•安装法兰和密封垫片,确保连接处的密封性。
3.3 管道支架安装•根据管道布局设计,安装管道支架和支架固定件。
•确保管道支架牢固可靠,并符合设计要求。
3.4 泄漏检测•安装泄漏检测设备,用于监测管道系统是否存在泄漏。
•进行泄漏试验,确保管道系统的密封性。
3.5 安全措施•进行安全阀的安装和调试,确保管道系统可以正常工作并防止超压情况发生。
•提供明确的安全标识和操作说明,以确保使用人员的安全。
4. 安全措施在氮气管道的施工过程中,需要注意以下安全措施:•施工人员必须穿戴个人防护设备,如防护眼镜、手套和防护服等。
•施工现场应进行适当的通风,以避免氮气积聚导致安全风险。
•管道安装前必须进行泄漏试验,确保无泄漏情况下方可正常使用。
•进行高压氮气管道的施工时,应遵守相关国家和地方的安全规定和标准,确保施工安全。

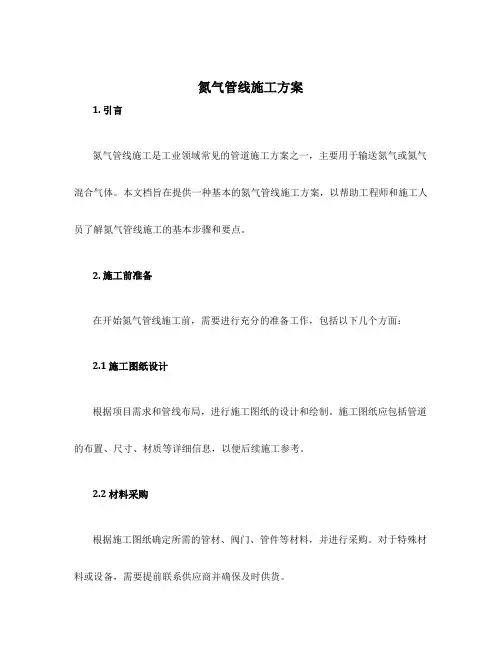

氮气管线施工方案1. 引言氮气管线施工是工业领域常见的管道施工方案之一,主要用于输送氮气或氮气混合气体。
本文档旨在提供一种基本的氮气管线施工方案,以帮助工程师和施工人员了解氮气管线施工的基本步骤和要点。
2. 施工前准备在开始氮气管线施工前,需要进行充分的准备工作,包括以下几个方面:2.1 施工图纸设计根据项目需求和管线布局,进行施工图纸的设计和绘制。
施工图纸应包括管道的布置、尺寸、材质等详细信息,以便后续施工参考。
2.2 材料采购根据施工图纸确定所需的管材、阀门、管件等材料,并进行采购。
对于特殊材料或设备,需要提前联系供应商并确保及时供货。
2.3 施工人员培训对参与氮气管线施工的工程师和施工人员进行培训,包括施工安全注意事项、施工工艺要求等内容。
确保施工人员具备必要的专业知识和技能。
2.4 施工现场准备清理施工现场,确保施工区域干净、整洁,方便施工进行。
安排好所需的工具和设备,并进行必要的检查和维护。
3. 施工步骤3.1 预验收在正式施工前,进行施工现场的预验收,包括对所需材料和工具进行检查,确保符合施工要求。
同时对施工区域进行清理,预防地下管线破坏。
3.2 吊装管材根据施工图纸的要求,使用吊车或起重机将所需的管材吊装到施工位置。
确保吊装过程平稳,不损坏管材。
3.3 管线连接根据施工图纸,对吊装好的管材进行连接。
采用焊接或螺纹连接等方式,确保连接紧密、牢固。
3.4 安装阀门和管件根据施工图纸和设计要求,安装阀门和管件。
确保阀门和管件的位置、尺寸和数量符合需求。
3.5 管道支架安装在管线施工过程中,需要安装管道支架以支撑管线。
根据施工图纸和设计要求,选择合适的管道支架,并进行安装。
3.6 气密性测试在管线施工完成后,进行气密性测试。
使用专业仪器对氮气管线进行检测,确保没有泄漏或渗漏现象。
3.7 防腐处理为了确保氮气管线的长期稳定运行,需要对管线进行防腐处理。
根据设计要求选择合适的防腐涂层,并进行涂装。

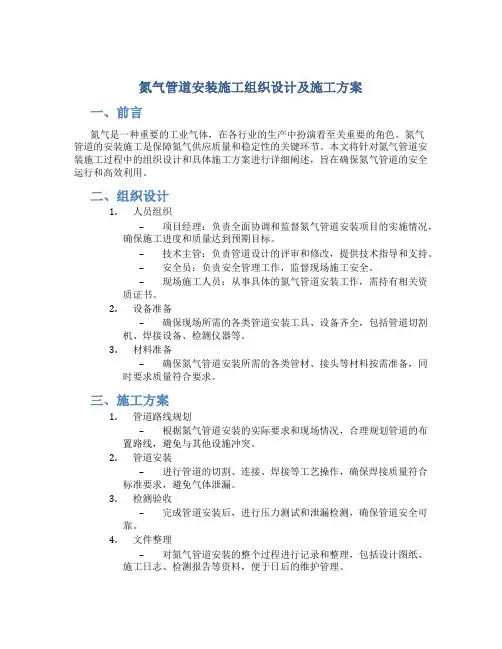

氮气管道安装施工组织设计及施工方案一、前言氮气是一种重要的工业气体,在各行业的生产中扮演着至关重要的角色。
氮气管道的安装施工是保障氮气供应质量和稳定性的关键环节。
本文将针对氮气管道安装施工过程中的组织设计和具体施工方案进行详细阐述,旨在确保氮气管道的安全运行和高效利用。
二、组织设计1.人员组织–项目经理:负责全面协调和监督氮气管道安装项目的实施情况,确保施工进度和质量达到预期目标。
–技术主管:负责管道设计的评审和修改,提供技术指导和支持。
–安全员:负责安全管理工作,监督现场施工安全。
–现场施工人员:从事具体的氮气管道安装工作,需持有相关资质证书。
2.设备准备–确保现场所需的各类管道安装工具、设备齐全,包括管道切割机、焊接设备、检测仪器等。
3.材料准备–确保氮气管道安装所需的各类管材、接头等材料按需准备,同时要求质量符合要求。
三、施工方案1.管道路线规划–根据氮气管道安装的实际要求和现场情况,合理规划管道的布置路线,避免与其他设施冲突。
2.管道安装–进行管道的切割、连接、焊接等工艺操作,确保焊接质量符合标准要求,避免气体泄漏。
3.检测验收–完成管道安装后,进行压力测试和泄漏检测,确保管道安全可靠。
4.文件整理–对氮气管道安装的整个过程进行记录和整理,包括设计图纸、施工日志、检测报告等资料,便于日后的维护管理。
四、总结氮气管道安装施工是一项复杂的工程,需要全面的组织设计和严谨的施工方案来保障工程的顺利进行和质量达标。
只有在严格按照组织设计和施工方案操作的前提下,才能确保氮气管道的安全运行和高效利用,为生产工艺提供可靠的保障。

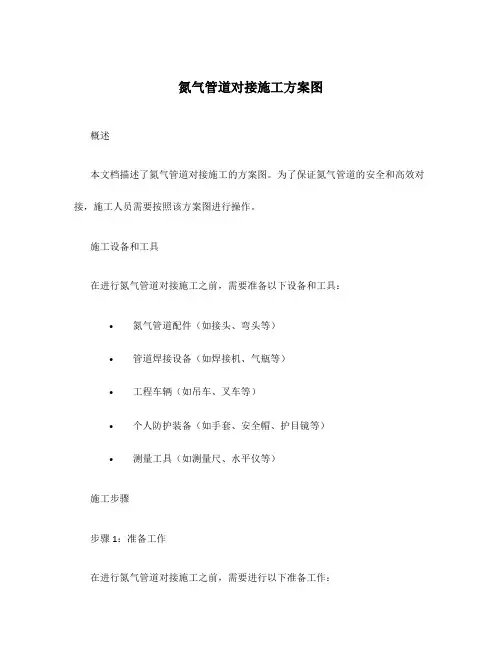

氮气管道对接施工方案图概述本文档描述了氮气管道对接施工的方案图。
为了保证氮气管道的安全和高效对接,施工人员需要按照该方案图进行操作。
施工设备和工具在进行氮气管道对接施工之前,需要准备以下设备和工具:•氮气管道配件(如接头、弯头等)•管道焊接设备(如焊接机、气瓶等)•工程车辆(如吊车、叉车等)•个人防护装备(如手套、安全帽、护目镜等)•测量工具(如测量尺、水平仪等)施工步骤步骤1:准备工作在进行氮气管道对接施工之前,需要进行以下准备工作:1.确保施工区域清洁,排除可能存在的障碍物和危险品。
2.检查氮气管道和配件的质量和完整性,确保无损坏或漏气现象。
3.验收施工设备和工具,并进行必要的维护和保养。
步骤2:测量和标记在进行氮气管道对接之前,需要进行测量和标记,以确定管道的安装位置和连接方式。
具体步骤如下:1.使用测量工具测量管道的长度、直径和角度,并记录下来。
2.根据测量结果,在施工区域地面进行标记,标示出管道的安装位置和连接点。
步骤3:安装和固定管道在测量和标记完成后,需要进行管道的安装和固定工作。
具体步骤如下:1.根据标记,在地面上挖掘适当的沟槽,用于安装管道。
2.将管道放入沟槽中,并根据需要进行切割和连接。
3.使用合适的管道连接件将管道连接起来,确保连接紧密和密封。
4.使用管道支架或固定夹将管道固定在地面或墙壁上,确保稳定和安全。
步骤4:管道焊接在管道安装和固定完成后,需要进行管道的焊接工作。
具体步骤如下:1.清洁管道连接部位,确保无杂质和污垢。
2.根据焊接要求和管道材质选择合适的焊接方法。
3.使用焊接机进行管道的焊接,确保焊接质量和连接强度。
步骤5:测试和调试在管道焊接完成后,需要进行测试和调试工作,以确保管道的正常运行。
具体步骤如下:1.使用气压测试仪或其他适当的设备对管道进行漏气测试,检查管道连接是否密封。
2.使用气体流量计等设备对管道进行气体流量测试,检查管道流量是否正常。
3.根据测试结果进行必要的调整和修复,直到管道达到设计要求。

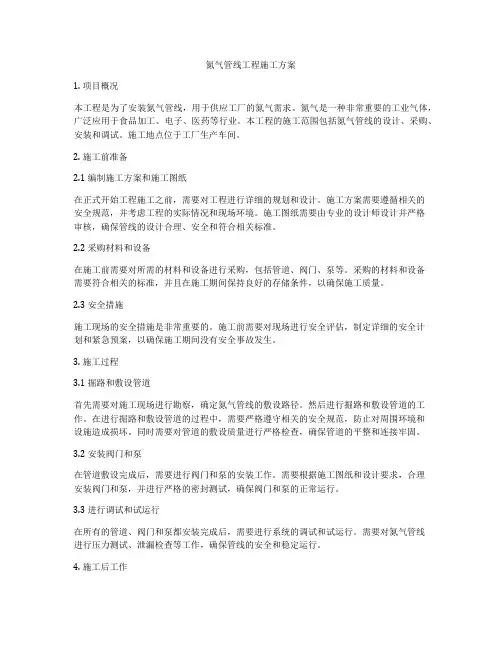

氮气管线工程施工方案1. 项目概况本工程是为了安装氮气管线,用于供应工厂的氮气需求。
氮气是一种非常重要的工业气体,广泛应用于食品加工、电子、医药等行业。
本工程的施工范围包括氮气管线的设计、采购、安装和调试。
施工地点位于工厂生产车间。
2. 施工前准备2.1 编制施工方案和施工图纸在正式开始工程施工之前,需要对工程进行详细的规划和设计。
施工方案需要遵循相关的安全规范,并考虑工程的实际情况和现场环境。
施工图纸需要由专业的设计师设计并严格审核,确保管线的设计合理、安全和符合相关标准。
2.2 采购材料和设备在施工前需要对所需的材料和设备进行采购,包括管道、阀门、泵等。
采购的材料和设备需要符合相关的标准,并且在施工期间保持良好的存储条件,以确保施工质量。
2.3 安全措施施工现场的安全措施是非常重要的。
施工前需要对现场进行安全评估,制定详细的安全计划和紧急预案,以确保施工期间没有安全事故发生。
3. 施工过程3.1 掘路和敷设管道首先需要对施工现场进行勘察,确定氮气管线的敷设路径。
然后进行掘路和敷设管道的工作。
在进行掘路和敷设管道的过程中,需要严格遵守相关的安全规范,防止对周围环境和设施造成损坏。
同时需要对管道的敷设质量进行严格检查,确保管道的平整和连接牢固。
3.2 安装阀门和泵在管道敷设完成后,需要进行阀门和泵的安装工作。
需要根据施工图纸和设计要求,合理安装阀门和泵,并进行严格的密封测试,确保阀门和泵的正常运行。
3.3 进行调试和试运行在所有的管道、阀门和泵都安装完成后,需要进行系统的调试和试运行。
需要对氮气管线进行压力测试、泄漏检查等工作,确保管线的安全和稳定运行。
4. 施工后工作4.1 竣工验收在所有的工程工作完成后,需要进行竣工验收工作。
验收工作需要由相关部门进行,对施工质量、安全措施等进行严格检查,确保工程符合相关标准和规范。
4.2 技术交底在工程竣工验收合格后,需要对相关的技术人员进行技术交底,让其清楚了解氮气管线相关的操作和维护知识,确保管线的正常运行和维护。

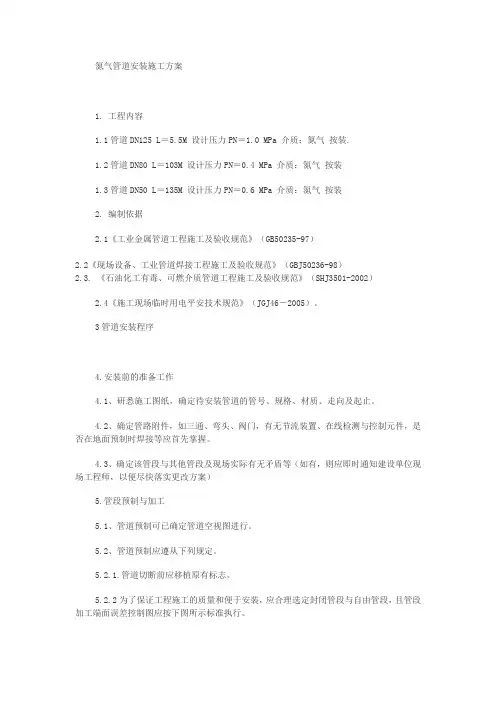

氮气管道安装施工方案1. 工程内容1.1管道DN125 L=5.5M 设计压力PN=1.0 MPa 介质:氮气按装.1.2管道DN80 L=103M 设计压力PN=0.4 MPa 介质:氮气按装1.3管道DN50 L=135M 设计压力PN=0.6 MPa 介质:氮气按装2. 编制依据2.1《工业金属管道工程施工及验收规范》(GB50235-97)2.2《现场设备、工业管道焊接工程施工及验收规范》(GBJ50236-98)2.3. 《石油化工有毒、可燃介质管道工程施工及验收规范》(SHJ3501-2002)2.4《施工现场临时用电平安技术规范》(JGJ46-2005)。
3管道安装程序4.安装前的准备工作4.1、研悉施工图纸,确定待安装管道的管号、规格、材质、走向及起止。
4.2、确定管路附件,如三通、弯头、阀门,有无节流装置、在线检测与控制元件,是否在地面预制时焊接等应首先掌握。
4.3、确定该管段与其他管段及现场实际有无矛盾等(如有,则应即时通知建设单位现场工程师,以便尽快落实更改方案)5.管段预制与加工5.1、管道预制可已确定管道空视图进行。
5.2、管道预制应遵从下列规定。
5.2.1.管道切断前应移植原有标志。
5.2.2为了保证工程施工的质量和便于安装,应合理选定封闭管段与自由管段,且管段加工端面误差控制图应按下图所示标准执行。
5.2.3.自由管段应按管道单线图规定的长度加工,封闭管段应留有适当的裕量,按现场安装实测的长度加工,以保证现场安装工作的顺利进行。
5.2.4.坡口加工与清理5.2.4.1.为了坡口成型更加规范,坡口加工宜采用机械加工法进行,例如,电动坡口机匀速切割;当采用氧气-乙炔焰切割时,切口表面应平整,无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化皮、铁屑等杂物。
5.2.4.2.坡口组对前,应按下表对坡口进行清理。
坡口及其内外侧的清理要求5.2.12.管段预制完毕后,应将其内部清理干净,并及时封闭管口。

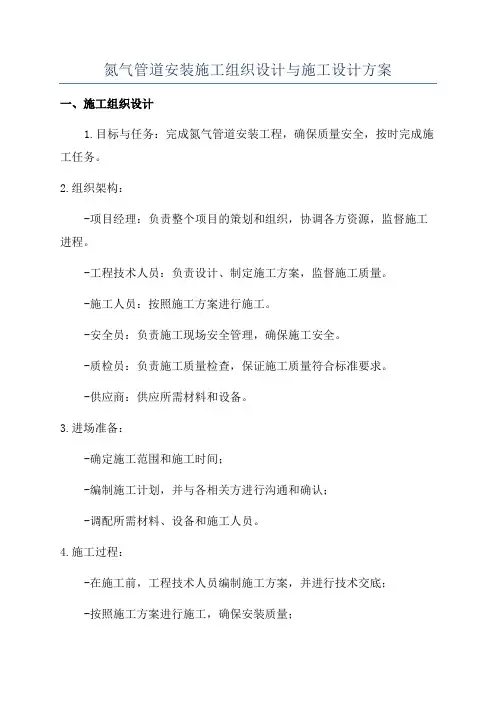

氮气管道安装施工组织设计与施工设计方案一、施工组织设计1.目标与任务:完成氮气管道安装工程,确保质量安全,按时完成施工任务。
2.组织架构:-项目经理:负责整个项目的策划和组织,协调各方资源,监督施工进程。
-工程技术人员:负责设计、制定施工方案,监督施工质量。
-施工人员:按照施工方案进行施工。
-安全员:负责施工现场安全管理,确保施工安全。
-质检员:负责施工质量检查,保证施工质量符合标准要求。
-供应商:供应所需材料和设备。
3.进场准备:-确定施工范围和施工时间;-编制施工计划,并与各相关方进行沟通和确认;-调配所需材料、设备和施工人员。
4.施工过程:-在施工前,工程技术人员编制施工方案,并进行技术交底;-按照施工方案进行施工,确保安装质量;-每日施工前由项目经理与施工人员进行安全交底,落实安全措施;-严格按照设计要求和质量标准进行施工;-施工结束后,进行验收。
5.安全措施:-做好施工现场的安全围护,标明禁止入内的区域;-工人必须佩戴安全帽、安全鞋等个人防护用具;-施工现场应设立消防器材及急救箱,并定期检查和维护;-施工人员应接受必要的安全培训和操作规程培训。
1.施工流程:-确定氮气管道的走向和安装位置;-钻孔,打孔并进行管道铺设;-进行管道连接,包括焊接、螺纹连接等;-安装支架和固定管道;-进行压力测试和泄漏检测;-清洗管道。
2.施工材料和设备:-管道材料:选用符合相关标准的不锈钢管道;-焊接设备:选用质量可靠的焊接机;-泄漏检测仪器:选用敏感度较高的气体检测仪。
3.设计要求:-管道走向符合设计要求,并能够满足氮气的供应要求;-管道连接牢固,不会在使用过程中发生泄漏或脱落;-管道支架牢固稳定,能够承受管道本身的重量和外部压力;-管道清洗后无杂质残留,管道内无油污和杂物。
4.设备操作:-钻孔,打孔时要确保孔洞位置准确并且不损坏其他设施;-管道铺设时,要保证管道不被弯曲变形,并要有足够的防护措施;-焊接时要注意焊接工艺,保证焊缝质量;-支架的安装要牢固可靠,固定方式要符合标准要求。

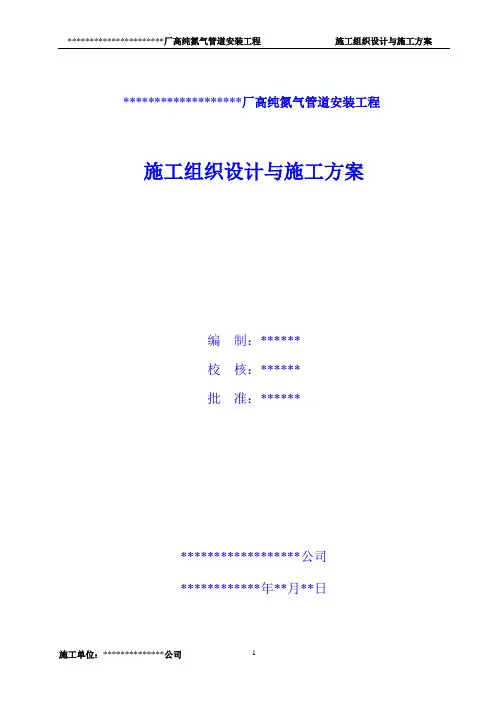

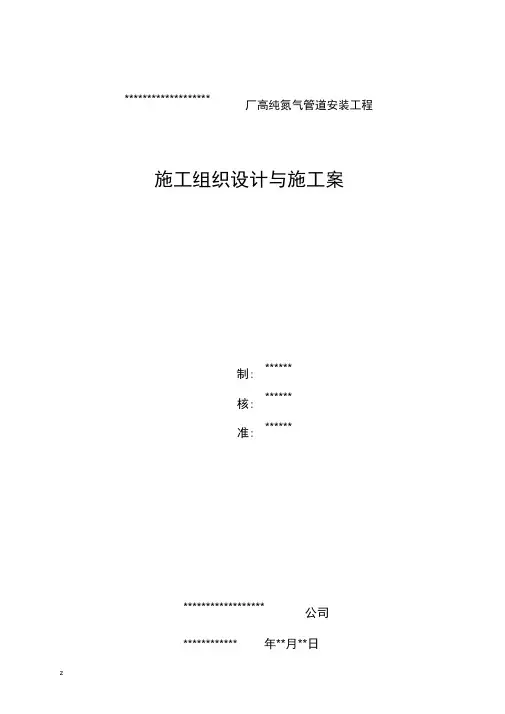

*******************厂高纯氮气管道安装工程施工组织设计与施工方案编制:******校核:******批准:************************公司************年**月**日目录一、工程概况 (3)二、工程施工项目内容 (3)三、编制依据................................................................................................................ .. (3)四、管道安装施工程序 (3)五、管道安装施工工艺 (4)1、管道组成件及支承架的验收 (4)2、管道加工 (4)3、管道焊接 (4)4、管道安装 (5)4.1管道安装应具备以下条件 (5)4.2管道预制 (5)4.3钢制管道安装 (6)4.4阀门安装 (7)4.5补偿装置安装 (7)4.6支、吊架安装 (8)4.7静电接地安装 (8)4.8管道酸洗和除锈脱脂 (8)4.9管道检验、检查和试验 (9)4.10压力试验 (10)4.11管道的吹扫与清洗 (11)4.12管道防腐、保温 (12)4.13工程交接验收 (12)六、现场管理体系及主要施工机具配置 (12)1、施工组织机构 (13)2、施工设备及机具计划表 (13)七、质量保证措施 (14)八、保证工程工期技术措施 (14)九、确保安全施工的技术组织措施 (15)*************高纯氮气管道安装工程施工组织设计及施工方案一、工程概况1、工程名称:******************氮气管道安装工程。
2、工程地点:****************************。
3、材料供应方式:建设方供应管道、(管路钢构支架、管托)制作所用钢材、管件、阀门、垫片、螺栓、油漆等主材;施工方供应检修用所有辅材。
二、工程施工项目主要内容:1、铺设安装Ф108*4.5mm高纯氮气管道(500米)、Ф89*4mm高纯氮气管道(100米)。
2、管道的除锈、防腐、打压试漏、吹扫、置换等(含无缝钢管内壁要进行彻底除锈,除锈方法有喷吵除锈和酸洗化学除锈)。
3、管路钢构支架、管托制作与安装。
4、管路配套阀门、法兰、垫片、螺栓安装等。
三、编制依据1、莱芜分公司炼钢厂高纯氮气管道安装招标文件及相关施工图纸;2、《压力管道安全技术监察规程—工业管道》TSG D0001-2009;3、《工业金属管道工程施工规范》GB50235-2010;4、《工业金属管道工程施工质量验收规范》GB50184-2011;5、《现场设备、工业管道焊接工程施工规范》GB50236-2011;6、《现场设备、工业管道焊接工程施工质量验收规范》GB50683-2011;7、其他相关的规范、标准等。
四、管道安装施工程序于国家现行标准的规定。
1.2管道组成件及支承件的材质、规格、型号、质量应符合设计文件的规定,并应按国家现行标准进行外观检查,不合格者不得使用。
1.3管道用阀门应逐个进行壳体压力试验和密封试验。
不合格者,不得使用。
1.4阀门的壳体试验压力不得小于公称压力的1.5倍,试验时间不得少于5min;以壳体填料无渗漏为合格;密封试验宜以公称压力进行,以阀瓣密封面不漏为合格。
1.5试验合格的阀门,应及时排尽内部积水,并吹干,做出明显标记,并根据规定格式填写“阀门试验记录”。
1.6管道组成件及管道支承件在施工过程中应妥善保管,不得混淆或损坏,其色标或标记应明显清晰。
暂不能安装的管子,应封闭管口。
2、管道加工2.1管子切割2.1.1管子切断前应移植原有标记。
2.1.2钢管应尽量采用机械方法切割。
2.1.3管子切割质量应符合下列规定:2.1.3.1切口表面应平整,无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等。
2.1.3.2切口端面倾斜偏差不应大于管子外径的1%,且不得超过3mm。
2.2钢管热弯或冷弯后,应按规范或设计文件要求进行检验。
2.2.1弯管质量应符合下列要求:不得有裂纹;(目测或依据设计文件规定)不得存在过烧、分层等缺陷;不宜有皱纹;测量弯管任一截面上的最大外径与最小外径差,当承受内压时其值应符合规范要求。
3、管道焊接3.1管道焊接应按管道规范的有关章节和现行国家标准《现场设备、工业管道焊接工程施工规范》的有关规定进行。
本次采用全部氩弧焊焊接方法。
3.2管道焊缝位置应符合规范的有关规定。
3.3管子、管件的坡口形式和尺寸应符合设计文件规定,当设计文件无规定时,可参照规范的有关规定。
3.4管道坡口加工宜采用机械方法。
3.5管道组成件组对时,对坡口及其内外表面进行的清理应按下表的规定,清理合格后应及时焊接。
3.6除设计文件规定的管道冷拉伸或冷压缩焊口外,不得强行组对。
3.7管道对接焊口的组对应做到内壁齐平,内壁错边量应符合下表规定。
边量大于3mm时,应进行修整。
3.9其焊缝底层应采用焊条电弧焊施焊。
3.10在焊接过程中,应将焊件垫置牢固。
4、管道安装4.1管道安装应具备以下条件4.1.1与管道有关的土建工程已检验合格,满足安装要求并已办理交接手续。
4.1.2与管道连接的设备已安装完毕。
4.1.3管道组成件及管道支承件等已检验合格。
4.1.4管子、管件、阀门等,内部已清理干净、无杂物对管内有特殊要求的管道,已按有关工序进行完毕,其质量已符合设计文件的规定。
4.1.5法兰、焊缝及其它连接件的设置应便于检修,不得紧贴墙壁、楼板或管架。
4.2管道预制4.2.1管道流程图、管道平面图、单线图应结合起来按图施工。
若发现图纸有误,必须由设计代表确认更正,保证配管工作执行设计文件和图纸。
4.2.2施工前工程技术人员应向有关的施工人员进行技术交底,使施工人员对图纸及实物的规格、材质、壁厚、无缝、有缝等标记清楚,并能将材料在施工图中对号入座,严防返工和材料用错。
4.2.3管道预制应按单线图(有必要,应结合现场实际)规定的数量、规格、材质预配管道组成件,并应按单线图标明管道系统号和按预制顺序标明各组成件的顺序号,合理选择自由管段和封闭管段。
封闭管段应按现场实测后的安装长度加工,自由段和封闭段的加工尺寸偏差应符合下表要求。
4.2.4预制完毕的管段应将内部清理干净,暂不安装的应及时封闭管口,妥善存放,防止变形。
4.3钢制管道安装4.3.1预制管道按管道系统号和预制顺序号进行安装。
4.3.2安装时,应检查法兰密封面及密封垫片,不得有影响密封性能的划痕、斑点等缺陷。
4.3.4法兰连接应与管道同心,并保证螺栓自由穿入,法兰螺栓孔应跨中安装,法兰间应保持平行,其偏差不得大于法兰外径的1.5%且不大于2mm,不得用强紧螺栓的方法消除歪斜。
4.3.5法兰连接应使用同一规格螺栓,安装方向应一致,螺母上材质标记应朝外便于检查,螺栓紧固后应与法兰紧贴,不得有楔缝,需加垫圈时,每个螺栓不应超过1个。
紧固后的螺栓最大露出螺母长度大约为螺栓直径的1/3,最短与螺母平齐。
4.3.6高温或低温管道的螺栓,在试运行时应按有关要求进行热态或冷态紧固,热态或冷态紧固应在保持工作温度2h后进行。
紧固应适度,并应有安全技术措施,保证操作人员安全。
4.3.7管子对口时,应在距接口中心200mm处测量平直度,当管子公称直径大于100mm时,允许偏差为2mm,但全长允许偏差均为10mm。
4.3.8管道连接时,不得强力对口,加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。
4.3.9管道上仪表取源部件的开孔和焊接应在管道安装前进行。
4.3.10穿墙及过楼板的管道,应加套管,管道焊缝不应置于套管内。
穿墙套管长度不得小于墙厚。
穿楼板套管应高出楼面50mm。
穿过屋面的管道应有防水肩和防雨帽。
管道与套管之间的空隙应采用不燃材料填塞。
4.3.11当管道安装工作有间断时,应及时封闭敞开的管口。
4.3.12管道膨胀指示器应按设计文件规定装设,管道吹洗前应将指针调至零位。
4.3.13管道安装的允许偏差应符合下表规定:注:L—管子有效长度;DN—管子公称直径。
4.4阀门安装4.4.1阀门安装前,应检查填料,其压盖螺栓应留有调节裕量。
4.4.2阀门安装前应按设计文件核对其型号,并应按介质流向确定其安装方向。
4.4.3当阀门与管道以法兰或螺栓方式连接时,阀门应在关闭状态下安装。
4.4.4水平管道上的阀门,其阀杆及传动装置应按设计规定安装,动作应灵活。
4.4.5电动阀门的电气装置安装应符合设备文件规定。
4.5补偿装置安装4.5.1Ⅱ形或Ω形膨胀弯管,应按设计文件规定进行预拉伸或压缩,允许偏差为±10mm,并应按规定的格式填写“管道补偿装置安装记录”。
水平安装时,平行臂应与管线坡度相同,两垂直臂应平行。
铅垂安装时,应设置排气及疏水装置。
4.5.2安装填料式补偿器,应符合下列规定:应与管道保持同心,不得歪斜。
导向支座应保证运行时自由伸缩,不得偏离中心。
应按设计文件规定的安装长度及温度变化,留有剩余的收缩量。
4.5.3安装波纹膨胀节,应符合下列规定:波纹膨胀节应按设计文件规定进行预拉伸,受力应均匀。
波纹膨胀节内套有焊缝的一端,在水平管道上应迎介质流向安装,在铅垂管道上应置于上部。
波纹膨胀节应与管道保持同轴,不得偏斜。
安装波纹膨胀节时,应设临时约束装置,待管道安装固定后再拆除临时约束装置。
4.6支、吊架安装4.6.1管道安装时,应及时固定和调整支、吊架,支、吊架位置应准确,安装应平整牢固,与管子接触应紧密。
4.6.2有热位移的管道,其吊架、导向、滑动支架,应按位移的反方向偏移设置,偏移量为移位的1/2。
无热位移的管道,其吊杆应垂直安装。
导向、滑动支架的滑动面应洁净平整,不得有歪斜和卡涩现象,不同热位移方向的管道不得使用同一根吊杆。
在热负荷运行时,应及时对支架进行检查与调整。
4.6.3固定支架应按设计文件要求安装,并应在补偿器预拉伸之前固定。
4.6.4弹簧支、吊架的弹簧高度,应按设计文件规定安装,弹簧应调整至冷态值并做记录。
弹簧的临时固定件,应待系统安装、试压、绝热完毕后方可拆除。
4.6.5支、吊架的焊接应由合格焊工施焊,并不得有漏焊、欠焊或焊接裂纹等缺陷。
管道支架焊接时,管子不得有咬边、烧穿等现象。
4.6.6管架紧固在槽钢或工字钢翼板斜面上时,其螺栓应有相应的斜垫片。
4.6.7管道安装时不宜使用临时支、吊架,当使用临时支、吊架时,不得与正式支、吊架位置冲突,并应有明显标记。
在管道安装完毕后,应予拆除。
4.6.8管道安装完毕后,应按设计文件规定逐个核对支、吊架的形式和位置。
4.7静电接地安装4.7.1有静电接地要求的管道,各段管子之间应导电,当每对法兰或螺纹接头间电阻值超过0.03Ω时,应设导线跨越。
