约克(无锡)空调YS,YT,YK,YCWS,YCWP机组冷冻设备有限公司维修指南版本:0.0版编号:YW-SERV-005 发布日期:2002-7-10 共16 页冷水机组通用接线1.YT 机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V),J9-10黑(In)RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V),J9-5黑(In)RT3 油温传感器传感器线束3#线主板J9-14红(+5V),J9-4黑(In)RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V),J9-8黑(In)RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V),J9-7黑(In)RT6 冷凝器冷媒温度传感器线束6#线主板J9-16红(+5V),J9-6黑(In)RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V),J9-3黑(In)RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V),J9-9黑(In)OP 油槽油压传感器传感器线束10#线主板J9-11红(+5V),J9-2黑(0),J9-1白(In) LEP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V),J8-9黑(0),J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V),J8-22黑(0),J8-21白(In) PP 抽气压力传感器传感器线束13#线主板J8-5红(+5V),J8-16黑(0),J8-15白(In) HOP油泵油压传感器传感器线束14#线主板J8-17红(+5V),J8-7黑(0),J8-6白(In)) LLS 液位传感器(可选)Kit 375w40101-000 三芯电缆+025-11890-000+025-28720-000线束15#线主板J8-14红(+5V),J8-3黑(0),J8-13白(In) 1HTR 温控1000瓦油加热器(23#、2#端子)1SOL 回油电磁阀(34#、2#端子)HP 高压开关(6#、15#端子常闭1#、32#故障端子)PRV 导流叶片马达1M 三相油泵起动柜(启动信号29#、2#)PM 抽气油泵(90#、2#端子)PTHP 抽气筒高压开关(164#、90#端子)2SOL 抽气油电磁阀(61#、2#端子)3SOL 抽气排气电磁阀(62#、2#端子)4SOL 抽气油电磁阀(61#、2#端子)PRV POT 导叶马达电位计(热气旁通,VSD使用)BFS 低油位开关(1#、70#端子)TFS 高油位开关(1#、71#端子)VMS 限位开关(1#、18#端子)2.YS机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V),J9-10黑(In)RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V),J9-5黑(In)RT3 油温传感器传感器线束3#线主板J9-14红(+5V),J9-4黑(In)RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V),J9-8黑(In)RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V),J9-7黑(In)RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V),J9-3黑(In)RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V),J9-9黑(In)FOP 油过滤器压力传感器传感器线束10#线主板J9-11红(+5V),J9-2黑(0),J9-1白(In) EP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V),J8-9黑(0),J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V),J8-22黑(0),J8-21白(In) POT 滑阀电位计传感器线束13#线主板J8-12红(+5V),J8-2黑(0),J8-1白(In) OP 油压传感器传感器线束14#线主板J8-17红(+5V),J8-7黑(0),J8-6白(In)) SOP 轴封油压传感器传感器线束15#线主板J8-5红(+5V),J8-16黑(0),J8-15白(In)1SOL 油路电磁阀(62#、2#端子)2SOL 液相电磁阀(29#、2#端子)1HTR 温控500瓦油加热器(28#、2#端子温控开关64#、28#)SOLS 油位开关(1#、18#正常闭合)aSOL 滑阀卸载(58#、2#)bSOL 滑阀上载(4#、2#)HP 高压开关(6#、15#常闭,1#、30#故障)3.YK机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V),J9-10黑(In)RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V),J9-5黑(In)RT3 油温传感器传感器线束3#线主板J9-14红(+5V),J9-4黑(In)RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V),J9-8黑(In)RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V),J9-7黑(In)RT6 冷凝器冷媒温度传感器线束6#线主板J9-16红(+5V),J9-6黑(In)RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V),J9-3黑(In)RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V),J9-9黑(In)OP 油槽油压传感器传感器线束10#线主板J9-11红(+5V),J9-2黑(0),J9-1白(In) LEP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V),J8-9黑(0),J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V),J8-22黑(0),J8-21白(In) 近程式传感探头传感器线束13#线J8-12棕(+5V),J8-2黑(0),J8-15兰(In),红(+24V) HOP泵油压传感器传感器线束14#线主板J8-17红(+5V),J8-7黑(0),J8-6白(In)) LLS 液位传感器传感器线束15#线主板J8-14红(+5V),J8-3黑(0),J8-13白(In) 变频油泵驱动传感器线束19#线主板J20-1白(PWM),J20-2红(+12),J20-3黑(En)OV A POT节流孔板电位计传感器线束21#线主板J7-12红(+5V),J7-24黑(0),J7-23白(In)1HTR 温控3000瓦三相油加热器(温控端子34#、107#,接触器端子107#、2#)1SOL 回油电磁阀(61#、2#)HP 高压开关(正常6#、15#常闭,故障1#、32#)OV A 节流孔板执行器PRV 导流叶片马达关键部件功能及接线1.Control panel由主板、I/O板、电源、显示器、键盘及CM-2板(机电式启动用)或ACCB(自适应容量控制板,VSD用)组成。

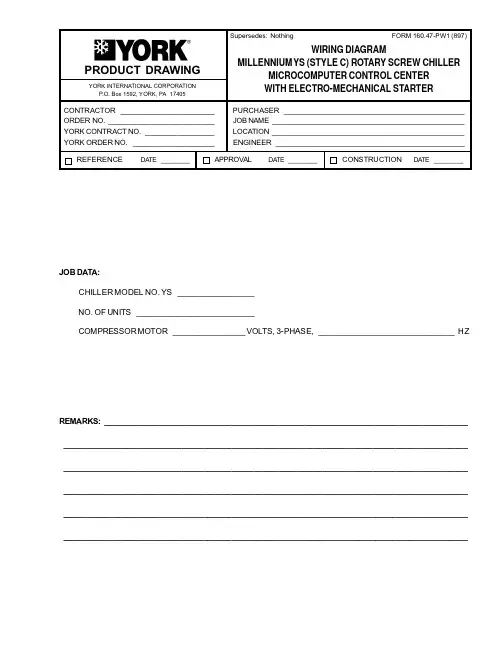

PRODUCT DRAWINGYORK INTERNATIONAL CORPORATIONP .O. Box 1592, YORK, PA 17405CONTRACTOR _______________________PURCHASER ____________________________________________ORDER NO.__________________________JOB NAME _______________________________________________YORK CONTRACT NO._________________LOCATION _______________________________________________YORK ORDER NO.____________________ENGINEER ______________________________________________REFERENCEDA TE ________APPROVAL DA TE ________CONSTRUCTION DATE ________Supersedes: Nothing WIRING DIAGRAMMILLENNIUM Y S (STYLE C) ROTARY SCREW CHILLERMICROCOMPUTER CONTROL CENTER WITH ELECTRO-MECHANICAL STARTERJOB DATA:CHILLER MODEL NO. YS _________________NO. OF UNITS __________________________COMPRESSOR MOTOR ________________VOLTS, 3-PHASE,______________________________H ZREMARKS:_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________FORM 160.47-PW1 (897)ELEMENTARY DIAGRAMREF. 035-09973-000, REV D(Cont d. on pages 3 & 4)LD023992 YORK INTERNATIONALFORM 160.47-PW13YORK INTERNATIONALELEMENTARY DIAGRAMLD02400LD02401TIMING DIAGRAMELEMENTARY DIAGRAM (Cont d.)4YORK INTERNATIONALFORM 160.47-PW15YORK INTERNATIONALLD02403ELEMENTARY DIAGRAM (Cont d.)NOTES:1.This wiring diagram describes the standard electroniccontrol scheme for use with an Electro-Mechanical Starter. For details of standard modifications (by oth-ers), refer to Product Drawing Form 160.47-PW5.2.Field wiring to be in accordance with the NationalElectrical Code as well as all other applicable codes and specifications. See Product Drawing Form 160.47-PW3 for field wiring connections.3.Numbers along the left side of diagram are line iden-tification numbers. The numbers along the right side indicate the line number location of relay contacts.An underlined contact location signifies a normally closed contact.4.Main control panel Class 1 field wiring terminal con-nection points are indicated by numbers within a rect-angle, i.e. 15 . Main control panel factory wiring terminal connection points are indicated by numbers within a triangle, i.e. 5 . Component terminal markings are indicated by numbers within a circle, i.e.C1 . Numbers adjacent to circuit lines are the circuit identification numbers.5.To cycle on and off automatically with contacts otherthan those shown, install a cycling device between terminals 1 & 13 (line 27) (see Note 9). If a cycling device is installed, jumper must be removed between terminals 1 & 13 .pressor motor starter with starter interlock con-tacts (rated 0.2 amps @ 120 volts A.C.) must be per Form 160.47-PW7. Control panel shall be grounded.7.Units installed in Canada must have a field suppliedCSA approved 30 amp disconnect switch and a 15 amp dual element fuse mounted external to control panel for 115 volt control supply.8.To stop unit and not permit it to start again, install astop device between terminals 1 & 8 (line 23) (see Note 9). A Remote start-stop switch may beconnected to terminals 1 , 7 & 8 (lines 22 and23) (see Note 9). Remote start-stop switch (line 22)is operative only in the remote operating mode.9.Device contact rating to be 5 miliamperes at 115 voltsA.C.10.Contact rating is 5A resistive @ 120 volts A.C. or240 volts A.C.11.To check motor rotation on initial start-up, install mo-mentary switch between terminals 24 & 25 (line35). Depress start switch, after approx. 30 seconds,jog motor with momentary switch. When proper rota-tion is obtained, replace momentary switch with jumper. Switch must have a minimum contact rating of 2 FLA, 10 LRA at 115 volts A.C.12.Solid state motor overload (CM) is set to trip at 105%FLA. During momentary power interruption (power fault), contact also opens for 1 second.13.For high and low voltage units, the factory suppliedjumper between 1 & 53 must be removed when Electro-Mechanical starter overloads and/or safety devices are used. For high voltage (2300-4160) UL and CSA approved units only, electro-mechanical compressor motor starter overloads (normally closed) must be connected between 1 & 53 .14.Contact rating is 5 amps resistive @ 250 volts A.C.& 30 volts D.C., 2 amp inductive (0.4 PF) @ 250 volts A.C. & 30 volts D.C.15.Each 115VAC field-connected inductive load, i.e. re-lay coil, motor starter coil, etc. shall have a transient suppressor wired in parallel with its coil, physically located at the coil. Spare transient suppressors and control circuit fuses are supplied in a bag attached to the top of the hinged panel.16.Low oil pressure (LOP) safety shutdown occurs whenoil pressure evaporator pressure differential is less that 15 psi following a 3 minute bypass at compres-sor start.LEGENDLD024026 YORK INTERNATIONALFORM 160.47-PW17YORK INTERNATIONALPRESSURE TEMPERATURE CHARTLD02404* Function provided by condenser transducerCONNECTION DIAGRAM8YORK INTERNATIONALFORM 160.47-PW19YORK INTERNATIONALCONNECTION DIAGRAMLD02405CONNECTION DIAGRAM (Cont d)10YORK INTERNATIONALFORM 160.47-PW111YORK INTERNATIONAL LD02406CONNECTION DIAGRAM (Cont d)P.O.Box1592,YORK,Pennsylvania USA17405-1592Subject to change without notice.Printed in USA Copyright©by YORK International Corporation1997ALL RIGHTS RESERVED Form160.47-PW1(897)Supersedes:Nothing。

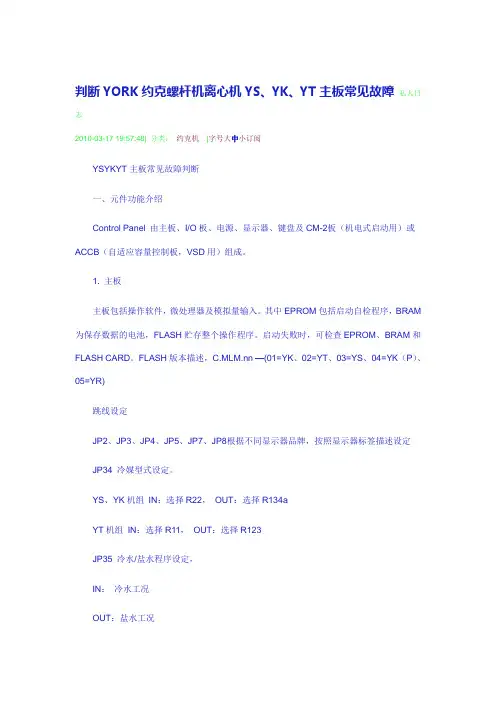

判断YORK约克螺杆机离心机YS、YK、YT主板常见故障私人日志2010-03-17 19:57:48| 分类:约克机|字号大中小订阅YSYKYT主板常见故障判断一、元件功能介绍Control Panel 由主板、I/O板、电源、显示器、键盘及CM-2板(机电式启动用)或ACCB(自适应容量控制板,VSD用)组成。
1. 主板主板包括操作软件,微处理器及模拟量输入。
其中EPROM包括启动自检程序,BRAM 为保存数据的电池,FLASH贮存整个操作程序。
启动失败时,可检查EPROM、BRAM和FLASH CARD。
FLASH版本描述,C.MLM.nn —(01=YK、02=YT、03=YS、04=YK(P)、05=YR)跳线设定JP2、JP3、JP4、JP5、JP7、JP8根据不同显示器品牌,按照显示器标签描述设定JP34 冷媒型式设定。
YS、YK机组IN:选择R22,OUT:选择R134aYT机组IN:选择R11,OUT:选择R123JP35 冷水/盐水程序设定,IN:冷水工况OUT:盐水工况JP37 压缩机电机启动器类型IN:机电式或固态启动器OUT:VSD,同时JP39必须为IN。
JP39 固态启动器类型IN:A型OUT:B型JP41、JP42—高速止推轴承近程式传感探头型号IN:+12DCOUT:+24DCSW1设定SW1-2 油泵型式ON:变频油泵OFF:定速油泵SW1-3预润滑时间ON:增强型预润滑,时间180S OFF:标准预润滑,时间150SSW1-4软件自检SW1-5重启动设定ON:自动启动OFF:手动启动SW1-6反重复启动计时ON:反重复启动计时,OFF:反重复启动计时失效SW1-7VSD电源频率ON:50Hz OFF:60Hz主板J19连接I/O板J1J19-1 高压开关J19-2 马达控制器安全关机J19-3 停止开关J19-4 启动开关J19-5 高浮球开关(YT)J19-6 VSD油泵运行状态(YK),低浮球开关(YT)J19-7 PRV限位(YT, YK)油位开关(YS)J19-14 冷冻水流开关J19-17 辅助安全关机J19-18 冷却水流开关J19-21 +5VJ19-22~J9 -25 接地J19-26, 27 +12VJ19-28 OVA关J19-29 OVA 开J19-32 PRV或滑阀关J19-33 PRV或滑阀开J19-46 循环关机J19-47 安全关机电源J1-1 +5V 接稳压电源311AJ1-2 地接稳压电源309AJ1-3 +12V 接稳压电源307AJ1-4 -12V 接稳压电源303A2.I/O板包括数字量的输入输出。
