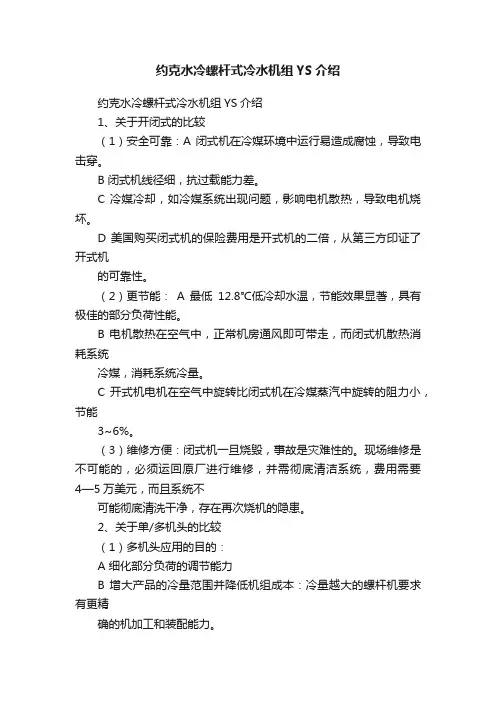

约克水冷螺杆式冷水机组YS介绍约克水冷螺杆式冷水机组YS介绍1、关于开闭式的比较（1）安全可靠：A 闭式机在冷媒环境中运行易造成腐蚀，导致电击穿。

B 闭式机线径细，抗过载能力差。

C 冷媒冷却，如冷媒系统出现问题，影响电机散热，导致电机烧坏。

D 美国购买闭式机的保险费用是开式机的二倍，从第三方印证了开式机的可靠性。

（2）更节能：A 最低12.8℃低冷却水温，节能效果显著，具有极佳的部分负荷性能。

B 电机散热在空气中，正常机房通风即可带走，而闭式机散热消耗系统冷媒，消耗系统冷量。

C 开式机电机在空气中旋转比闭式机在冷媒蒸汽中旋转的阻力小，节能3~6%。

（3）维修方便：闭式机一旦烧毁，事故是灾难性的。

现场维修是不可能的，必须运回原厂进行维修，并需彻底清洁系统，费用需要4—5万美元，而且系统不可能彻底清洗干净，存在再次烧机的隐患。

2、关于单/多机头的比较（1）多机头应用的目的：A 细化部分负荷的调节能力B 增大产品的冷量范围并降低机组成本：冷量越大的螺杆机要求有更精确的机加工和装配能力。

约克可以生产的单机头的制冷能力为1100冷吨的螺杆压缩机，而有的厂家只能生产或购买单机制冷能力很小的机头，或者为了降低成本而不愿意生产大冷量的压缩机。

单机容量大对用户是有好处的：机组效率和部分负荷也会好。

但机组的制造成本也会相应提高。

约克正是为了用户的利益而坚持采用这种单一大冷量压缩机的机组结构型式。

YORK的合资子公司FRICK是全球最大的螺杆压缩机生产厂家之一，具有世界尖端生产能力，为YS产品提供按工业冷冻等级制造的螺杆压缩机产品。

从而保证机组的性能和可靠性。

而多机头拼装的冷水机因为机头本身容量小，且为大批量生产，所以成本相对降低。

（2）我们发现多机头的螺杆机，部分负荷的调节是分级的，不能象约克YS机组实现100~10%的无级调节，采用多机头的型式从另一方面来讲也是人为加大了一台冷水机组的可调节级数，所以约克不需要采用多机头来回避这个问题。

螺杆冷水机组操作规程

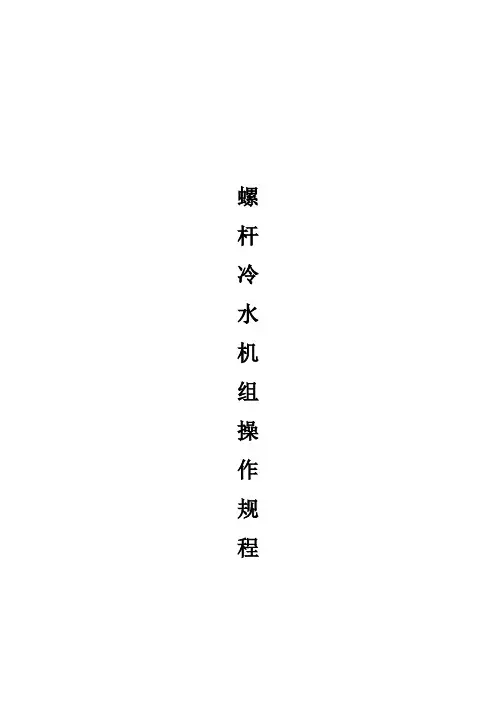

螺杆冷水机组操作规程
一、开机
1.检查并依次打开冷冻水、冷却水管路阀门，其中冷却水出水管阀门开度刚开始时30%，待冷水机组运行10分钟后，再缓慢增加开度直至100%；其他阀门保持100%开度。

2．依次打开冷冻水泵、冷却水泵，并观察电表电流是否正常。

3.检查各水泵的进出水压差应在0.05mpa以上。

4.机组控制面板上的“启动/停止”，按住4秒钟以上，当第一区显示“C”，第二区显示“L-ON”时放开按钮，再按一下确认键。

二、运行
1.当机组冷却水进口温度在30℃以上，开启冷却塔风扇电机；当机组冷却水进口温度在26℃以下，关闭冷却塔风扇电机，温度再低，应关小冷冻供水管阀门或调低机组的负载值.
2.定时观察所有机组的温度、压力、电压、电流是否在正常范围，并做好记录，发现异常立即采取措施。

3.报警时，对照说明书查找报警原因。

处理完复位时，第一区显示“0”时，按住确认键，灯开始闪烁，再按一次确认键。

当冷却水流量小、冷却水管堵、冷却水泵停机等原因时，有可能产生高压报警。

处理完毕后，在机组后侧压缩机处，按一下复位按钮，然后再在控制面板上操作解除报警。

三、停机
1.按一下“启动/停止”按钮。

2.停机最少5分钟后关冷却水泵、冷却塔、10分钟后冷冻水泵。

北京硕人海泰能源有限公司
2009-4-20。

深圳市凯德利冷机设备有限公司机组安装操作及维护说明书二零壹伍年肆月版本：A1.00目录1.产品介绍 (3)1.1. 概述 (3)1.2. 压缩机 (3)1.3. 冷凝器和蒸发器 (5)2.机组安装 (5)3.水系统配管 (6)4.电气配线 (8)5.操作方法 (9)5.1. 开机之前检查 (9)5.2. 冷水机启动程序 (9)5.3. 停机程序 (9)5.4. 运转中检查 (9)6.注意事项 (10)7.控制系统 (11)7.1. 电气箱 (11)7.2. 急停按钮 (11)8.机组运行 (12)8.1. PLC控制系统简介 (12)8.2. 起始界面 (12)8.3. 运行主界面 (13)8.4. 报警画面 (15)8.5. 温度曲线 (15)8.6. 参数画面 (16)9.故障排除 (17)10.保养准则 (20)11.电路图 (22)11.1. 主电路图 (22)11.2. 控制电路图 (23)1.产品介绍1.1.概述水冷冷水机组的应用非常广泛。

除了用在中央空调系统中作为冷源之外，它还有其它各种各样的用途。

例如：•注塑机中模具的冷却和降温；•电镀工业中电镀溶液的冷却；•机床中刀具的冷却；•电火花机、线切割机加工过程中的冷却；•游泳池池水的降温；•冰蓄冷；……水冷螺杆冷水机组是采用螺杆式压缩机为动力源，以制冷剂为传热介质，并制取低温冷水的机组。

它具有单台机组制冷量范围宽广、能效比高、节能经济、体积紧凑、运动部件少、运转平稳、寿命长的特点。

水冷螺杆冷水机组有以下特点：•采用专利设计的压缩机吐出温度控制，使系统运转稳定，不液压缩，彻底解决业界共有的液压缩问题。

•计算机选型，各部件优化配置，机组运行节能经济，高能效比设计，使客户投资在最短时间内得到回报。

•采用膨胀阀作为节流装置，可即时根据负载变化精确调控冷媒流量。

•采用知名品牌双螺杆压缩机，运行高效可靠，可进行无段和四段容量控制，具有良好的IPLV表现。

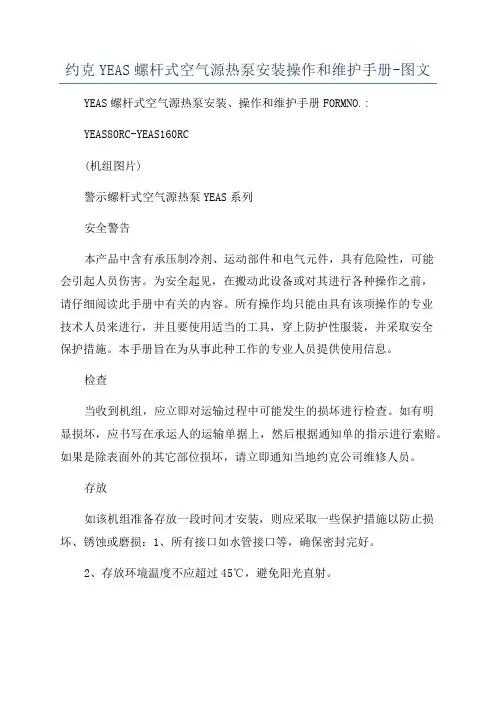

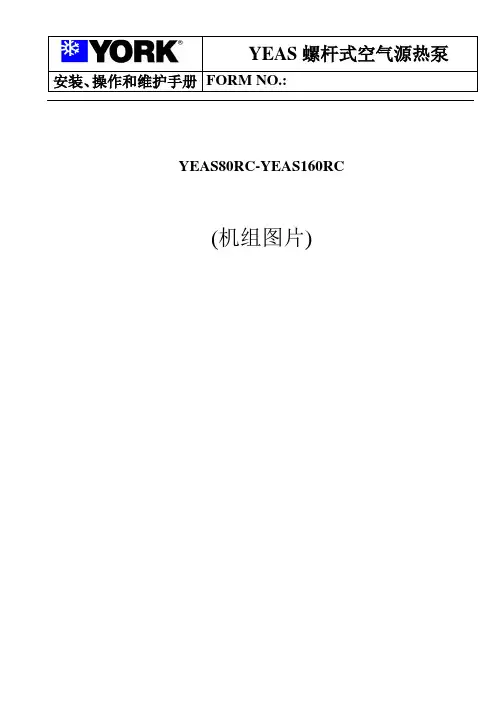

约克YEAS螺杆式空气源热泵安装操作和维护手册-图文YEAS螺杆式空气源热泵安装、操作和维护手册FORMNO.:YEAS80RC-YEAS160RC(机组图片)警示螺杆式空气源热泵YEAS系列安全警告本产品中含有承压制冷剂、运动部件和电气元件，具有危险性，可能会引起人员伤害。

为安全起见，在搬动此设备或对其进行各种操作之前，请仔细阅读此手册中有关的内容。

所有操作均只能由具有该项操作的专业技术人员来进行，并且要使用适当的工具，穿上防护性服装，并采取安全保护措施。

本手册旨在为从事此种工作的专业人员提供使用信息。

检查当收到机组，应立即对运输过程中可能发生的损坏进行检查。

如有明显损坏，应书写在承运人的运输单据上，然后根据通知单的指示进行索赔。

如果是除表面外的其它部位损坏，请立即通知当地约克公司维修人员。

存放如该机组准备存放一段时间才安装，则应采取一些保护措施以防止损坏、锈蚀或磨损：1、所有接口如水管接口等，确保密封完好。

2、存放环境温度不应超过45℃，避免阳光直射。

3、机组上的风冷盘管换热器应有遮盖，以防翅片锈蚀，尤其在建筑施工区域不可露天储放。

4、为减少意外损毁（如被砸坏、碰撞等）的可能性，应尽可能将机组存放在各种活动最少发生的地带。

5、将电控柜钥匙取下交现场负责人保管。

6、存放期间要定期检视。

本手册内使用的符号!警告：必须遵守本警告内容，以免导致使用者身体受伤。

!注意：必须遵守本注意内容，以免对机件造成损毁。

保修范围必须符合下列条件：——机器的开启必须是由专业的YORK维修服务中心的专业维修人员或指定特约专业公司人员来进行的。

——只能使用真正的YORK公司提供的各种备用零部件。

——本手册中规定的所有机器运行及维修事项，必须严格按照规定的时间及次数来进行。

违反上述任何条件，保修将自动失效。

阅读后，请将本技术手册妥善保存，以便随时取出参阅。

同时，请将本手册交与其他操作本机人士，以供参考之用。

目录螺杆式空气源热泵YEAS系列1.总述 (1)机组简介.....................................................................................1型号说明.....................................................................................1部件说明.....................................................................................1运行限制.....................................................................................3供选项说明..................................................................................3机组性能数据. (3)2.外型及安装尺寸...........................................................................43.机组的安装及管路连接 (10)安全检查事项..............................................................................10机组布置间距要求........................................................................10机组安装位置..............................................................................11减振器安装.................................................................................11冷冻水管道连接...........................................................................12水处理 (13)热交换器水压降...........................................................................14风管 (1)44.电气原理图及接线.......................................................................135.机组控制和操作 (26)安全注意事项..............................................................................29接线要求....................................................................................29操作注意事项..............................................................................30控制器说明.................................................................................31控制系统特性..............................................................................32参数表 (34)界面说明 (36)6.维护及故障的排除.....................................................................577.非调试性拆卸和处置.. (61)总述螺杆式空气源热泵YEAS系列机组简介约克YEAS系列螺杆式空气源热泵机组为中央空调工程的集中式空气处理设备或末端装置提供冷冻水/热水。

螺杆式冷水机组操作规程1．冷水机组开机准备1）检查设备四周有无杂物，并详细阅读说明书。

2）检查机器蒸发器，冷凝器进出水阀门是否处于开机位置。

3）设备相关阀门是否处于开机状态和是否有漏油、漏制冷剂现象。

4）停机超过一周时应检测电气绝缘；向机组电气系统供电，并打开电源开关，使电源指示灯亮，检查电压是否符合规定。

5）检查油温，机组是否提前24小时加热。

6）查看停机前的运行记录表，查看相关参数。

2．开机顺序：冷媒水泵一冷却水泵一冷却塔风机（冷却塔风机开启根据水温情况）一冷水机组。

3．停机顺序：冷水机组一冷却塔风机一冷却水泵一冷媒水泵。

4．手动开机操作顺序和检查内容及注意事项：1）确认机组和控制器电流是否已接通。

2）启动冷媒水泵、冷却水泵和冷却塔风机，看到其指示灯亮。

3）检测润滑油温是否达到30℃；若低于30℃（标准）应开电加热器加热，并启动油泵，使润滑油循环温度均匀加热。

4）油泵启动后，将能量调节阀置于减载位置，并确定滑阀处于零位。

5）调节油压调节阀，使油压达到0.5～0.6MPa。

6）闭合压缩机启动控制电源开关，打开压缩机吸气阀，经延时后压缩机启动运行，进行油压调整，使其高于排气压力0.15～0.3 MPa。

7）启动电磁阀，向蒸发器供液进行制冷循环，并将能量调节装置置于加载位置，并逐渐增载；通过调节膨胀阀，使吸气压力稳定在0.36～0.56 MPa范围内。

8）压缩机运行正常后，油温达到45℃时断开电加热器电源，同时开启油冷却器的冷却水进出口阀，使油温控制在45℃～55℃。

9）将能量调节装置调节到100%位置，同时调节膨胀阀使吸气过热度保持在6℃以上。

10）机组的自动开机按说明书的要求操作。

（5）机组运行中的检查（每小时一次）：1）压缩机、冷媒水泵、冷却水泵、冷却塔风机运行时的声响、振动情况，水系统的进出口压力、温度等各项指标是否在正常范围内。

2）润滑油油温应在60℃以下，油压是否高于排气压力0.15～0.3MPa，油位是否正常。

约克螺杆式冷水机组面板操作说明书文章标题：深度解析约克螺杆式冷水机组面板操作说明书序在工业领域中，冷水机组是一种常见的设备，它们在空调系统中起着至关重要的作用。

而约克螺杆式冷水机组作为其中的一种，其面板操作说明书更是每一个使用者必须要了解和掌握的内容。

本文将深入探讨约克螺杆式冷水机组的面板操作说明书，从简单的操作入手，逐步深入，帮助读者更好地理解和掌握这一重要内容。

一、初识约克螺杆式冷水机组约克螺杆式冷水机组是一种高效节能的制冷设备，广泛应用于工业和商业领域。

其面板操作说明书是使用者学习如何正确操作和维护设备的重要指南，不可忽视。

1.1 面板操作说明书的作用约克螺杆式冷水机组面板操作说明书包含了设备的基本参数、运行指示、故障排除等内容，对于使用者而言，它是学习和掌握设备操作的重要参考资料。

通过仔细阅读和理解说明书，用户能够更好地了解设备的工作原理和操作流程，确保设备的正常运行。

1.2 重要性与必要性面板操作说明书是约克螺杆式冷水机组的“使用手册”，其中所包含的内容涵盖了设备的方方面面。

使用者必须深入理解和掌握面板操作说明书中的内容，这不仅可以帮助其更好地操作设备，还能在设备出现故障时快速准确地排除故障，确保设备的安全稳定运行。

二、深入了解面板操作说明书2.1 基本操作流程约克螺杆式冷水机组面板操作说明书首先介绍了设备的基本操作流程，包括开机与关机步骤、调节温度与湿度等功能。

使用者需要仔细阅读并按照操作说明书中的指引来操作设备，确保每一个步骤都得到正确执行。

2.2 运行参数与指示在面板操作说明书中，约克螺杆式冷水机组的各项运行参数和指示都有详细的说明。

使用者需要了解各个参数的含义与作用，并且能够根据指示来进行相应的调整和操作。

2.3 故障排除与维护面板操作说明书还包含了设备常见故障的排除方法和维护建议，这对于保证设备的正常运行至关重要。

使用者应该仔细学习和理解这部分内容，以便在设备出现故障时能够迅速作出正确的反应，保障设备和生产的安全。

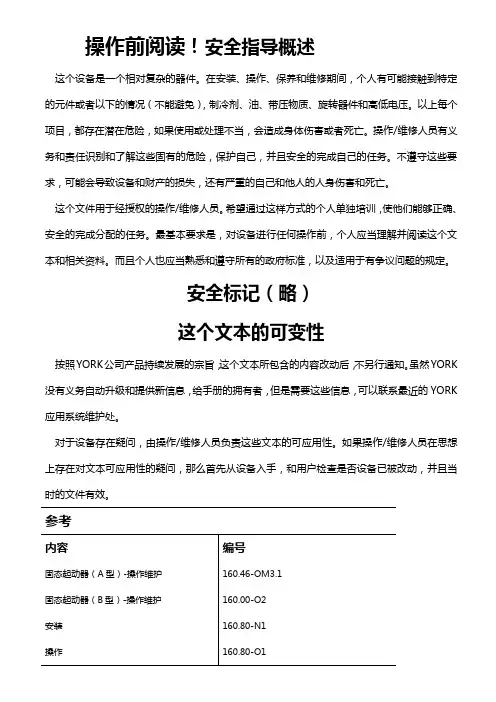

操作前阅读！安全指导概述这个设备是一个相对复杂的器件。

在安装、操作、保养和维修期间，个人有可能接触到特定的元件或者以下的情况（不能避免），制冷剂、油、带压物质、旋转器件和高低电压。

以上每个项目，都存在潜在危险，如果使用或处理不当，会造成身体伤害或者死亡。

操作/维修人员有义务和责任识别和了解这些固有的危险，保护自己，并且安全的完成自己的任务。

不遵守这些要求，可能会导致设备和财产的损失，还有严重的自己和他人的人身伤害和死亡。

这个文件用于经授权的操作/维修人员。

希望通过这样方式的个人单独培训，使他们能够正确、安全的完成分配的任务。

最基本要求是，对设备进行任何操作前，个人应当理解并阅读这个文本和相关资料。

而且个人也应当熟悉和遵守所有的政府标准，以及适用于有争议问题的规定。

安全标记（略）这个文本的可变性按照YORK公司产品持续发展的宗旨，这个文本所包含的内容改动后，不另行通知。

虽然YORK 没有义务自动升级和提供新信息，给手册的拥有者，但是需要这些信息，可以联系最近的YORK 应用系统维护处。

对于设备存在疑问，由操作/维修人员负责这些文本的可应用性。

如果操作/维修人员在思想上存在对文本可应用性的疑问，那么首先从设备入手，和用户检查是否设备已被改动，并且当时的文件有效。

参考术语(略)内容表(略)第一部分简介这个文本按一定的深度,介绍了印刷电路板的工作,和控制中心的主要元件,使维修工程师能够排除故障并查找问题的根源.全部的系统结构做出了说明并用方框图描述.他说明了每个元件的功能并提供系统的接口和信号流程.在开始有效的故障排除前,必须理解每个元件的功能,以及元件间的信号流程.每个印刷电路板的工作做出了说明并用简化的电路板方框图描述.提供了任何情况下,每个板子的输入输出电压。

制冷机运转或维修期间,必须按照这个文本中的内容执行。

除了维修工程师外，其他任何人不得执行。

例如，要执行校正程序或在系统运转时检查或当更换元件时。

螺杆制冷机操作规程《螺杆制冷机操作规程》一、安全操作规程1. 操作人员必须穿戴符合规定的安全防护装备，包括安全帽、工作服、防滑鞋等。

2. 在操作螺杆制冷机时，必须确保设备周围没有其他人员，以免发生意外伤害。

3. 在开机前，必须检查设备的各个部件是否正常，如有异常情况必须及时停机进行维修。

4. 操作人员必须严格按照操作规程进行操作，不得随意更改设备参数。

二、开机操作步骤1. 检查冷却水系统是否正常，确保冷却水的水温、水压符合要求。

2. 打开主电源开关，将螺杆制冷机的压缩机、冷凝器和蒸发器分别开启。

3. 检查设备运行状态，观察各个压力表和温度计的读数，确保在正常范围内。

4. 检查制冷剂的流量和温度，调整流量控制阀和温度控制器，确保运行稳定。

三、停机操作步骤1. 关闭螺杆制冷机的压缩机、冷凝器和蒸发器。

2. 关闭冷却水系统，停止供应冷却水。

3. 确保设备的各个部件都已停止工作后，再关闭主电源开关。

4. 对设备进行清洁和检查，确保各个部件正常，做好设备的保养和维护工作。

四、应急处理1. 当发生设备故障或异常情况时，操作人员必须立即停机进行排除故障。

2. 在处理过程中，必须按照相关的维修流程和安全操作规程进行操作。

3. 若无法解决故障，需要及时向生产部门汇报并请求支援。

五、其他注意事项1. 操作人员必须熟悉螺杆制冷机的工作原理和结构，掌握相关操作技能。

2. 在操作过程中，必须严格按照设备的使用说明和操作规程进行操作，不得擅自更改设备参数。

3. 维持设备周围的环境整洁，确保设备安全运行。

以上就是关于螺杆制冷机操作规程的相关内容，希望能对相关操作人员有所帮助。

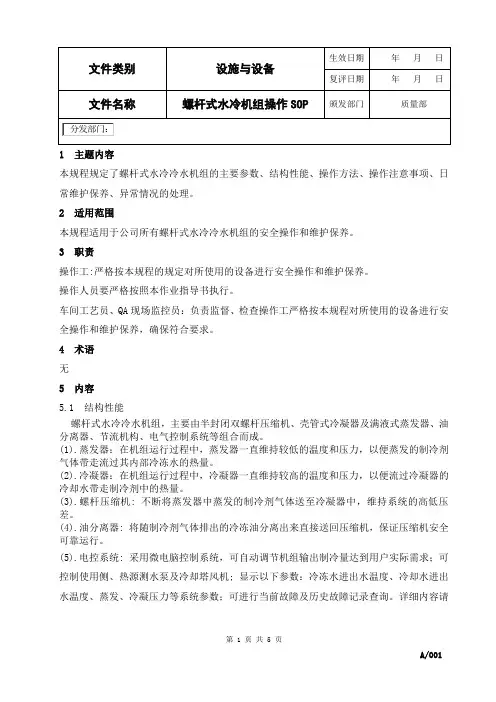

1 主题内容本规程规定了螺杆式水冷冷水机组的主要参数、结构性能、操作方法、操作注意事项、日常维护保养、异常情况的处理。

2 适用范围本规程适用于公司所有螺杆式水冷冷水机组的安全操作和维护保养。

3 职责操作工:严格按本规程的规定对所使用的设备进行安全操作和维护保养。

操作人员要严格按照本作业指导书执行。

车间工艺员、QA现场监控员：负责监督、检查操作工严格按本规程对所使用的设备进行安全操作和维护保养，确保符合要求。

4 术语无5 内容5.1 结构性能螺杆式水冷冷水机组，主要由半封闭双螺杆压缩机、壳管式冷凝器及满液式蒸发器、油分离器、节流机构、电气控制系统等组合而成。

(1).蒸发器：在机组运行过程中，蒸发器一直维持较低的温度和压力，以便蒸发的制冷剂气体带走流过其内部冷冻水的热量。

(2).冷凝器：在机组运行过程中，冷凝器一直维持较高的温度和压力，以便流过冷凝器的冷却水带走制冷剂中的热量。

(3).螺杆压缩机: 不断将蒸发器中蒸发的制冷剂气体送至冷凝器中，维持系统的高低压差。

(4).油分离器: 将随制冷剂气体排出的冷冻油分离出来直接送回压缩机，保证压缩机安全可靠运行。

(5).电控系统: 采用微电脑控制系统，可自动调节机组输出制冷量达到用户实际需求；可控制使用侧、热源测水泵及冷却塔风机; 显示以下参数：冷冻水进出水温度、冷却水进出水温度、蒸发、冷凝压力等系统参数；可进行当前故障及历史故障记录查询。

详细内容请参考显示屏操作说明书。

5.2 操作方法5.2.1 需检查机组的基础状况等是否符合要求5.2.2 水系统检查(1).检查蒸发器冷凝器水流方向是否正确。

(2).冷却水和冷冻水管路是否冲刷干净，冷却塔、水池等与外界相通的部位是否有杂物，水质是否满足要求。

(3).检查冷冻水管路的保温状况。

(4).检查水侧的压力表和温度计的连接是否正确，压力表应与水管成90°垂直安装，温度计的安装应保证其感温探头直接插入水管路中，压力表值、温度计值等的初始状态是否符合调试前的要。

螺杆制冷机组操作手册(总65页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除武汉新世界制冷工业有限公司WUHAN NEW WORLD REFRIGERAT IONINDUST RIAL CORPORAT ION LT D.武汉冷冻机厂WUHAN REFRIGERAT OR WORKSⅢ（Ⅱ）型系列螺杆制冷机组使用维护手册《机械部分》武冷新一代螺杆制冷机先进技术、国际水平、中国首选最新设计 NEWEST可靠性高 HIGH RELIABILITY性能卓越 EXCELLENT EFFICIENCY1第一章总体介绍一、螺杆式制冷压缩机结构简介二、螺杆式制冷压缩机压缩原理三、压缩机的油分离系统四、压缩机的润滑油系统五、压缩机的油冷却方式六、内容积比和能量调节七、经济器八、机组流程图及技术参数表第二章安装一、基础二、机组安装三、管路连接四、电机与压缩机的找正五、机组排污与检漏六、冷冻机油的加入七、抽真空八、制冷剂的加入第三章操作、维护和保养一、操作二、设备检修三、长期停车的保养四、故障指南五、压缩机的检修第一章总体介绍一、螺杆式制冷压缩机结构简介本手册所列的螺杆式制冷压缩机系一种开启式双螺杆压缩机。

一对相互啮合的按一定传动比反向旋转的螺旋形转子，水平且平行配置于机体内部，具有凸齿的转子为阳转子，通常它与原动机连接，功率由此输入。

具有凹齿的转子称为阴转子。

在阴、阳转子的两端（吸气端和排气端）各有一只滚柱轴承承受径向力量，在两转子的排气端各有一只四点轴承，该轴承承受轴向推力。

位于阳转子吸气端轴颈尾部的平衡活塞起平衡轴向力减少四点轴承的负荷的作用。

在阴、阳转子的下部，装有一个由油缸内油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制，可以在15%~100%范围内实现制冷量的无级调节，并能保证压缩机处于低位启动，以达到小的启动扭矩，滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。
