比例求和运算电路实验八 比例求和运算电路—、实验目的1、掌握用集成运算放大器组成比例、求和电路的特点及性能。
2、学会上述电路的测试和分析方法。
二、实验原理1、比例运算放大电路包括反相比例,同相比例运算电路,是其他各种运算电路的基础,我们在此把它们的公式列出:反相比例放大器 10R R V V A Fi f-==1R r if = 同相比例放大器 101R R V V A Fi f +== ()id Od r F A r +=1式中Od A 为开环电压放大倍数FR R R F +=11id r 为差模输入电阻当0=F R 或∞=1R 时,0=f A 这种电路称为电压跟随器2、求和电路的输出量反映多个模拟输入量相加的结果,用运算实现求和运算时,可以采用反相输入方式,也可以采用同相输入或双端输入的方式,下面列出他们的计算公式。
反相求和电路 22110i Fi F V R R V R R V •+•-=若 21i i V V = ,则 ()210i i FV V RR V +=双端输入求和电路⎪⎭⎫ ⎝⎛-'=∑∑21120i i F V R R V R R R R V 式中:F R R R //1=∑ 32//R R R ='∑三、实验仪器 l 、数字万用表 2、示波器 3、信号发生器4、集成运算放大电路模块四、预习要求1、计算表8-l 中的V 0和A f2、估算表8-3的理论值3、估算表8-4、表8-5中的理论值 4、计算表8-6中的V 0值5、计算表8-7中的V 0值五、实验内容1、电压跟随器实验电路如图8-l所示.图8-l电压跟随器按表8-l内容实验并测量记录。
Vi(V)-2 -0.5 0 0.5 0.98V(V)RL=∞RL= 5K1 4,962、反相比例放大器实验电路如图8-2所示。
图8-2反相比例放大器(l) 按表8-2内容实验并测量记录.直流输入电压Ui(mV)30 100 300 9803000输出电压U理论估算(mV)实测值(mV)10800误差(2) 按表8-3要求实验并测量记录.测试条件理论估算值实测值ΔURL开路,直流输入信号ΔUABUi由0变为800mVΔUR2ΔUR1ΔUOLUi=800mVRL由开路变为5K1(3) 测量图8-2电路的上限截止频率。
深圳大学实验报告课程名称:实验项目名称:学院:计算机与软件学院班级:实验时间:实验报告提交时间:一、实验目的1、掌握用集成运算放大电路组成比例、求和电路的特点及性能;2、掌握用运算放大器组成积分微分电路;3、学会上述电路的测试和分析方法。
二、实验仪器1、数字万用表2、双踪示波器3、信号发生器三、实验内容1. 电压跟随电路实验电路图 4-1如下,按表 4-1内容实验并测量记录。
2. 反相比例放大器实验电路如图 4-2所示, U0=-RF*Ui/R1,按表 4-2内容实验并测量记录。
3. 同相比例放大电路实验电路如图 4-3所示, U0=(1+RF/R1Ui,按表 4-3实验测量并记录。
4. 反相求和放大电路实验电路如图 4-4所示, U0=-RF(Ui1/R1+Ui2/R2,按表 4-4内容进行实验测量。
四、数据分析1. 电压跟随电路R L =∞:(误差如下-2V :(2.005-2 /2*100%=0.25% -0.5V :(0.502-0.5 /0.5*100%=0.4% 0 V: 0% -2V :(0.5-0.499 /0.5*100%=0.2% -2V :(1.002-1 /1*100%=0.2%RL=5K1:(误差如下-2V :(2.003-2 /2*100%=0.15%-0.5V :(0.502-0.5 /0.5*100%=0.4%0 V: 0%-2V :(0.5-0.499 /0.5*100%=0.2%-2V :(1.002-1 /1*100%=0.2%2. 反相比例放大器误差分析:30.05mV :17.3/0.3005/1000*100%=5.757%100mV : 21.1/1/1000*100%=2.11%300mV : 30.0/3/1000*100%=1%1000mV : 84/10/1000*100%=0.84%3000mV : 20030/30/1000*100%=66.767% 这个误差之所以这么大, 是因为电源是 12V ,所以输出电压不可能达到 30V ,最多是 12V 。
测控电路实验报告
小组人员名单
班号1201131 组长
姓名李欣尤
电话
姓名学号姓名学号李欣尤1120110126
石洪宇1120110115

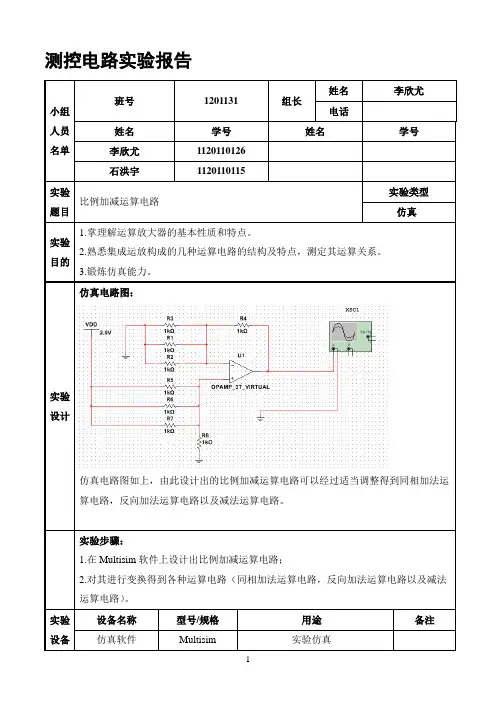

实验题目比例加减运算电路
实验类型
仿真
实验目的1.掌理解运算放大器的基本性质和特点。
2.熟悉集成运放构成的几种运算电路的结构及特点,测定其运算关系。
3.锻炼仿真能力。
实验
设计
仿真电路图:
仿真电路图如上,由此设计出的比例加减运算电路可以经过适当调整得到同相加法运算电路,反向加法运算电路以及减法运算电路。
实验步骤:
1.在Multisim软件上设计出比例加减运算电路;
2.对其进行变换得到各种运算电路(同相加法运算电路,反向加法运算电路以及减法
运算电路)。
实验设备设备名称型号/规格用途备注仿真软件Multisim 实验仿真
1
实验数据及处理1.同向加法运算电路
如图,输出567)6
O
U R R R VDD V
=++⨯=
(
2.反向加法运算电路
如图,输出567
-)-6
O
U R R R VDD V
=++⨯=
(
3.减法运算电路
如图,
213
O
U VDD VDD V
=-=
2
实验结论实验结论:设计的比例加减运算电路符合要求。
分析与讨论:设计初期有些迷茫,经过查找资料后经过一系列的思考,设计与修改终于完成了最终要求。
教师签字实验成绩
实验设计
操作与数据处理
3。

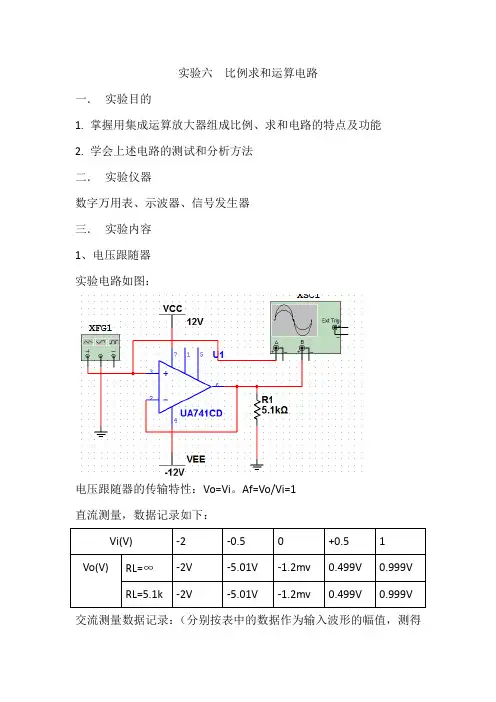

实验六比例求和运算电路
一.实验内容:
(一)电压跟随器:
(1)输入为1000hz,1v的交流电压时,输出与输入在同等电压幅度下观测如下:
(2)输入直流电压,实验测得数据如下:
(二)反向比例放大器:
(1)输入为1000hz,1v的交流电压时,输出与输入仿真如下:
显然,输出是输入电压幅度的10倍。
(2)输入是直流电压,测得实验数据如下:
(三)仿真测得该电路的上限截至频率为:
实验测得的电路上限截止频率为66.85k,与仿真所得相差较大,分析原因可能是器件的放大特性不理想造成。
(三)同相比例放大器
(1)输入电压为1000hz,1v交流电压,输出输入波形仿真如下:
(2)输入直流电压,实验测得输出数据如下:
(三)仿真测得该电路的上限截至频率为:
实验测得的电路上限截止频率为65.85k,与仿真所得相差较大,分析原因可能是器件的放大特性不理想造成。
(四)反向求和放大电路:
(1)两个输入是1000hz,100mv交流信号时,仿真测得输入输出波形如下:
(2)输入是直流电压时,实验测得数据如下:
(五)双端输入求和放大电路:。
实验四比例求和运算电路一、实验目的1、掌握用集成运算放大电路组成比例、求和电路的特点及性能。
2、学会上述电路的测试和分析方法。
二、实验仪器1、数字万用表2、信号发生器3、双踪示波器三、预习要求1、计算表1中的V o和A f。
2、估算表3、表4、表5中的理论值。
3、计算表6、表7中的V o值。
四、实验内容1、电压跟随电路实验电路如图1所示。
按表1内容进行实验测量并记录。
图1:电压跟随电路图2:反相比例放大电路表1:电压跟随电路 直流输入电压 V i (V ) −2 −0.5 0 +0.5 1 输出电压V o (V )R L =∞R L =5.1k Ω2、反相比例放大器 实验电路如图2所示。
⑴、按表2内容进行实验测量并记录。
表2:反相比例放大电路⑴ 直流输入电压 V i (mV )30 100 300 1000 3000 输出电压 V o (mV )理论估算实际值 误差⑵、按表3要求进行实验测量并记录。
表3:反相比例放大电路⑵测试条件被测量 理论估算值实测值R L =∞,直流输入信号V i 从0变为800mV ΔV oΔV AA ΔV R1 ΔV R2V i =800mV ,R L 从开路变为5.1k ΩΔV OL⑶*、测量图2电路的上限截止频率f H 。
3、同相比例放大电路 实验电路如图3所示。
⑴、按表4和表5内容进行实验测量并记录。
图3:同相比例放大电路表4:同相比例放大电路⑴ 直流输入电压V i (mV ) 30 100 300 1000 3000 输出电压 V o (mV )理论估算实际值 误差表5:同相比例放大电路⑵测试条件被测量 理论估算值实测值R L =∞,直流输入信号V i 从0变为800mV ΔV oΔV AA ΔV R1 ΔV R2V i =800mV ,R L 从开路变为5.1k ΩΔV OL⑵*、测出图3所示电路的上限截止频率f H 。
4、反相求和放大电路实验电路如图4所示。
比例求和运算电路实验报告思考题
1. 比例求和运算电路的作用是什么?
比例求和运算电路是一种将多个输入信号按照一定比例加权求和的电路, 其作用可以用于信号的加权平均、滤波、调制解调等。
2. 如何实现一个比例求和运算电路?
比例求和运算电路可以用多种电路实现,如简单电阻网络、放大器电路、运放电路等。
具体实现分为两步:
(1) 将输入信号与一个比例系数相乘,得到权值,再将多个权值相加。
(2) 将多个加权和的结果相加,即得到比例求和运算的结果。
3. 如何计算比例求和运算电路中各输入信号的比例系数?
比例系数通常由电路设计者根据实际需要进行选择,可以通过计算、经验公式、仿真等方法来确定比例系数。
例如,在一个三输入信号的比例求和电路中,每个输入信号的比例系数可以分别为 1、2、3,表示第一个信号的贡献最小,而第三个信号的贡献最大。
4. 比例求和运算电路的优点和缺点是什么?
优点:
(1) 比例求和运算电路可以实现多个输入信号的加权平均,提高信号质量。
(2) 比例求和运算电路可以实现滤波、调制解调等功能,具有很强的实用价值。
缺点:
(1) 比例求和运算电路中需要多个加法器和乘法器,从而增加了电路的复杂度和价格。
(2) 对于比例系数的确定需要经验或计算,比较繁琐,不利于实际应用。

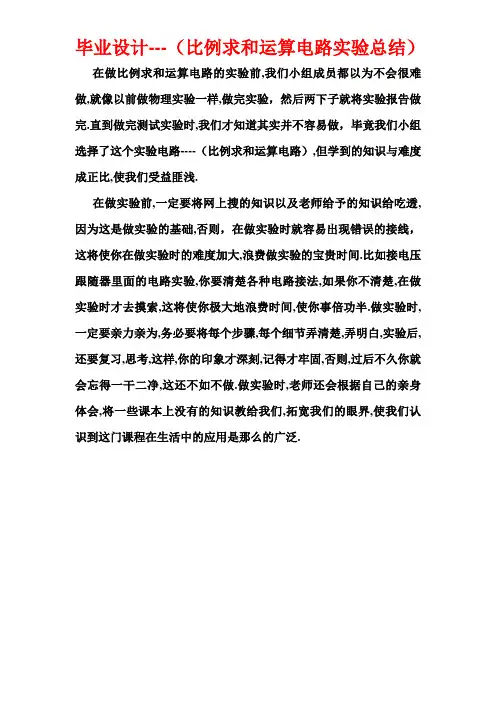

毕业设计---(比例求和运算电路实验总结)在做比例求和运算电路的实验前,我们小组成员都以为不会很难做,就像以前做物理实验一样,做完实验,然后两下子就将实验报告做完.直到做完测试实验时,我们才知道其实并不容易做,毕竟我们小组选择了这个实验电路----(比例求和运算电路),但学到的知识与难度成正比,使我们受益匪浅.
在做实验前,一定要将网上搜的知识以及老师给予的知识给吃透,因为这是做实验的基础,否则,在做实验时就容易出现错误的接线,这将使你在做实验时的难度加大,浪费做实验的宝贵时间.比如接电压跟随器里面的电路实验,你要清楚各种电路接法,如果你不清楚,在做实验时才去摸索,这将使你极大地浪费时间,使你事倍功半.做实验时,一定要亲力亲为,务必要将每个步骤,每个细节弄清楚,弄明白,实验后,还要复习,思考,这样,你的印象才深刻,记得才牢固,否则,过后不久你就会忘得一干二净,这还不如不做.做实验时,老师还会根据自己的亲身体会,将一些课本上没有的知识教给我们,拓宽我们的眼界,使我们认识到这门课程在生活中的应用是那么的广泛.。
集成运放比例求和运算电路实验讲解
集成运放比例求和运算电路是一种常用的电路,主要用于将多个电压信号进行比例加权求和,产生一个输出电压。
该电路中可以使用一个或多个运放,通常使用的是差分放大器运放。
下面通过一个实验来介绍如何设计和制作一个集成运放比例求和运算电路:
实验材料:
- 集成运放LM741
- 可变电阻器
- 固定电阻器
- 多用途实验板
- 直流电源
实验步骤:
1. 首先,在实验板上连接一个固定电阻器,输入端连接到电源的正极,输出端接地。
2. 将另外两个固定电阻器连接到实验板上,且输入端分别连接到电源的正极,输出端分别连接到不同的输入端口。
3. 在实验板上放置一个可变电阻器,其输入部分连接到电源的正极,输出端连接到比例权重电路的输入端口。
4. 将比例权重电路的两个输入端口连接到之前连接的两个固定电阻器的输出端口。
5. 此时可以将输出端口连接到示波器进行测试。
实验结果:
当可变电阻器额定电阻为0时,可将电路视为一个比例权重电路,其输出电压为:
Vout = (-R2/R1) * Vin1 + (-R3/R1) * Vin2
其中,Vout为输出电压,Vin1和Vin2为两个输入电压,R1、R2、R3分别为三个固定电阻器的阻值。
当可变电阻器的电阻值改变时,可以改变比例权重电路的比例系数,实现对输出电压的调节。
最后需要注意的是,在实验完成后应该及时断开电源,以确保实验安全。
