1.拟建6 层住宅，层高2.9 米，首层地面标高为±0.00 ，室外地面标高为-0.3m ，室外市政给水管中心标高为-1.4m ，所能提供的最小压力为180kPa ，试选用合理的给水方式，并绘出给水系统示意图。
解：因为该建筑为6层住宅（属于民用建筑），层高2.9m（不超过3.5m），所以按照经验法估算该建筑所需水压为（自室外地坪算起，即从标高为－0.3m 出算起）：H=120+（n －2）×40 （n 为建筑层数，≥3）=120+（6 －2）×40 =280kpa而市政管网所能提供得最小压力从室外地坪算起为180kpa－（1.4－0.3）×10=169kpa＜280 ；故需要采用增压措施，可以采用的方法有：设水泵和水箱、单设水泵、分区给水、水池—水泵—水箱等给水方式，图如书所示。
因为住宅用水不均匀，最合适的方式是设水泵与水箱的给水方式。
2.图2为某建筑的生活，消防共用高位水箱，其中V生活为生活调节水量，V消防为消防贮备水量。
试配齐水箱配管并纠正图中的错误。
答：1、进水管：要装设阀门；管口应高于最高水位0.1m；2、出水管：生活出水管装设阀门；与进水管为同一条管道时，出水管上应装设止回阀；为保证消防水不被动用，其出水管应在消防水位处开φ25的虹吸破坏孔；消防出水管要装设止回阀；3、溢流管：不准装设阀门；管口应高于最高水位0.05m；出口应装设网罩；不得于排水系统的管道直接连接；管径按最大流量确定，并宜比进水管大一级；正确如下图图2排水管溢流管3. 某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为40米，自贮水池最低水位±0.00 至水箱最高水位为32.00m ，已知该管路水头损失为4.16m H 2O 。
试求水泵所需总扬程。
解：总扬程：Hb=32+4.16=36.16m ，选泵时可以乘上1.05 ~ 1.1 的安全系数。
4.某建筑拟选用隔膜式气压给水设备供水方式，已知水泵出水量为3.5L/s ，设计最小工作压力为250kpa （表压），最大工作压力为400kpa （表压），试求气压水罐总容积。
建筑给排水考试大全及答案（题库）一、填空题1.建筑给水和热水供应管材常用的有塑料管、复合管、铜管（铸铁管）、钢管。
其中塑料管的连接方式有螺纹连接、法兰连接、焊接、粘接、等。
2.热水供应系统，按热水供应范围大小分局部热水供应系统、集中热水供应系统、区域性热水供应系统。
3.建筑给水系统的组成主要包括水源引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施、增压设施等4.高层建筑物的室内消火栓系统是指10层以上的住宅建筑，高度大于24 米的其他民用建筑和公共建筑的室内消火栓系统。
5.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统、屋面雨雪水排水系统。
6.屋面雨水内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。
8.建筑给水系统的组成包括水源，引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施和增压储水设备等。
10.屋面雨雪水排放按雨水管道布置类可分为外排水、内排水、混合排水 .11.自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。
12.热水供应系统，按热水供应范围大小可分为集中热水供应系统、局部热水供应系统、区域性热水供应系统。
13．建筑内排水系统安排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统和屋面雨雪水排水系统排水系统。
14.建筑消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱和水泵接合器及增压水泵等组成。
15. 塑料管的连接方式有焊接、粘接、螺纹连接、法兰连接等。
16.按水平干管所设位置不同，给水系统的管路图式有下分式、上分式、中分式和环状式。
19.室内给水管的安装顺序：一般是先安装引入管、室内干管、立管、支管。
21.水箱上的配管有进水管、出水管、溢流管、排污管、信号管。
22.室内排水系统的主要组成部分由卫生器具和生产设备受水器、排水管道、通气管道、清通设备、提升设备、污水局部处理构筑物。
建筑给水排水工程第一节建筑给水工程3.1.1供给人们在日常生活中使用的给水系统按供水水质分不包括（）。
A.生活饮用水系统；B.直饮水系统；C.锅炉用水系统；D.杂用水系统。
C为正确答案。
3.1.2直饮水系统是供人们直接饮用的水包括（）。
A.纯净水、矿泉水、太空水等；B.冲洗便器、浇灌花草、冲洗汽车或路面用水；C.饮用、盥洗用水；D.洗涤、沐浴、烹饪用。
A为正确答案。
3.1.3饮用水系统包括( )。
A.纯净水、矿泉水、太空水等用水；B.冲洗便器、浇灌花草等用水；C.冲洗汽车或路面等用水；D.饮用、盥洗、洗涤、沐浴、烹饪等生活用水；D为正确答案。
3.1.4杂用水系统包括（）。
A.冲洗便器、浇灌花草、冲洗汽车或路面等用水；B.纯净水、矿泉水、太空水；C.饮用、盥洗用水；D.洗涤、沐浴、烹饪等用水；A为正确答案。
3.1.5常见的消防给水系统不包括（）。
A.消水栓给水系统；B.自动喷水灭火系统；C.水幕系统、水喷雾灭火系统；D.泡沫灭火系统。
D为正确答案。
3.1.6建筑内给水包括以下三部分（）。
A.生活用水、洗涤用水、淋浴用水；B.锅炉用水、生产用水、冷却用水；C.消火栓用水、锅炉用水、淋浴和洗涤用水；D.生活用水、生产用水、消防用水。
D为正确答案。
3.1.7建筑内给水系统组成有（）。
A.建筑内给水立管、给水横管、水表；B.引入管、计量仪表、给水管道、用水设备、配水装置；C.配水装置、用水设备、给水管道；D.引入管、给水管道、计量仪表。
B为正确答案。
3.1.8用水设备包括（）。
A.卫生设备；B.生产设备和卫生设备；C.消防设备和卫生设备；D.卫生设备、消防设备、生产设备。
D为正确答案。
3.1.9配水装置包括（）。
A.各种阀门；B.各种阀门和水表；C.水龙头（水嘴）、淋浴喷头等；D.水龙头、淋浴喷头、阀门、水表。
C为正确答案。
3.1.10某卫生设备上安装的水龙头，使用时手放在水龙头下，水龙头开启，用毕后手离开，水龙头关闭，这种水龙头不仅节水，而且实现了无接触操作，可防止疾病的传染，适用于医院和公共场所，该水龙头的控制方式为（）。
建筑给排水考试题库及答案一、单项选择题（每题2分，共40分）1. 下列哪种管材常用于建筑给排水系统？A. 铁管B. 塑料管C. 铸铁管D. 铜管答案：B2. 在建筑给排水系统中，水表通常安装在哪个位置？A. 给水管进户处B. 排水管出口处C. 给水管出口处D. 排水管进户处答案：A3. 建筑内部给水系统按给水压力分类，可分为哪两大类？A. 开式和闭式系统B. 低压和高压系统C. 直接给水和间接给水系统D. 给水和排水系统答案：B4. 下列哪种阀门用于控制给水系统中的流量和压力？A. 截止阀B. 球阀C. 蝶阀D. 减压阀答案：D5. 在建筑给排水系统中，哪一种泵主要用于消防系统？A. 离心泵B. 轴流泵C. 混流泵D. 深井泵答案：A6. 建筑排水系统按排水方式分类，可分为哪两大类？A. 压力排水和重力排水B. 室内排水和室外排水C. 中央排水和局部排水D. 污水和雨水排水答案：A7. 下列哪种管材不宜用于建筑排水系统？A. 塑料管B. 铸铁管C. 铁管D. 铜管答案：D8. 在建筑排水系统中，立管通常设置在哪个位置？A. 卫生间B. 厨房C. 阳台D. 所有上述位置答案：D9. 下列哪种设备用于建筑排水系统中的污水处理？A. 沉淀池B. 过滤池C. 曝气池D. 清水池答案：A10. 建筑给排水系统中，水平管道与立管连接时，应采用哪种连接方式？A. 法兰连接B. 螺纹连接C. 焊接连接D. 热熔连接答案：B11. 在建筑给排水系统中，下列哪种管道需要进行保温处理？A. 给水管B. 排水管C. 热水管D. 冷水管答案：C12. 建筑给排水系统中，下列哪种阀门用于控制热水系统的流量和压力？A. 截止阀B. 球阀C. 蝶阀D. 减压阀答案：B13. 建筑给排水系统中，下列哪种泵主要用于热水系统？A. 离心泵B. 轴流泵C. 混流泵D. 深井泵答案：A14. 在建筑给排水系统中，下列哪种设备用于防止给水系统中的水逆流？A. 逆止阀B. 截止阀C. 球阀D. 蝶阀答案：A15. 建筑给排水系统中，下列哪种管道用于连接不同建筑物的给水系统？A. 室内给水管B. 室外给水管C. 消防给水管D. 工业给水管答案：B二、多项选择题（每题4分，共40分）16. 建筑给排水系统中，下列哪些设备属于给水处理设备？（）A. 沉淀池B. 过滤池C. 曝气池D. 清水池答案：ABCD17. 建筑给排水系统中，下列哪些阀门可用于控制给水系统的流量和压力？（）A. 截止阀B. 球阀C. 蝶阀D. 减压阀答案：ABCD18. 建筑给排水系统中，下列哪些泵主要用于给水系统？（）A. 离心泵B. 轴流泵C. 混流泵D. 深井泵答案：ACD19. 建筑给排水系统中，下列哪些设备属于排水处理设备？（）A. 沉淀池B. 过滤池C. 曝气池D. 清水池答案：ABC20. 建筑给排水系统中，下列哪些管道用于连接不同建筑物的排水系统？（）A. 室内排水管B. 室外排水管C. 消防排水管D. 工业排水管答案：BD三、判断题（每题2分，共20分）21. 建筑给水系统中，给水管道的布置应尽量短、直、少弯，以减少水头损失。

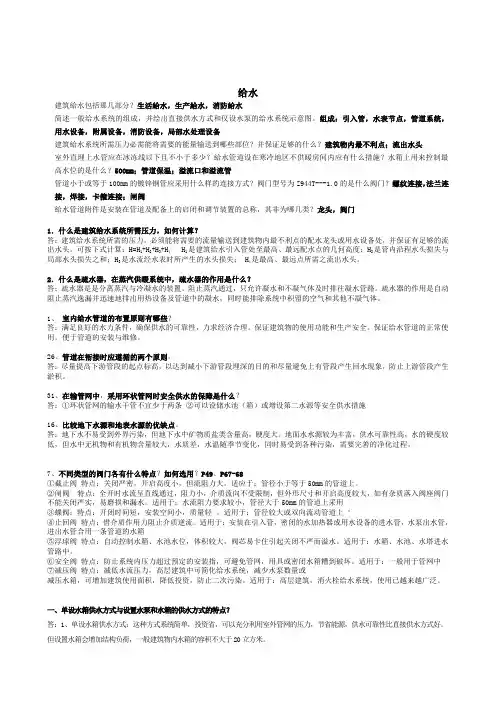

给水建筑給水包括那几部分？生活給水，生产給水，消防給水简述一般给水系统的组成，并绘出直接供水方式和仅设水泵的给水系统示意图。
组成：引入管，水表节点，管道系统，用水设备，附属设备，消防设备，局部水处理设备建筑給水系统所需压力必需能将需要的能量输送到哪些部位？并保证足够的什么？建筑物内最不利点；流出水头室外直埋上水管应在冰冻线以下且不小于多少？給水管道设在寒冷地区不供暖房间内应有什么措施？水箱上用来控制最高水位的是什么？500mm；管道保温；溢流口和溢流管管道小于或等于100mm的镀锌钢管应采用什么样的连接方式？阀门型号为Z944T---1.0的是什么阀门？螺纹连接，法兰连接，焊接，卡箍连接；闸阀給水管道附件是安装在管道及配备上的启闭和调节装置的总称，其非为哪几类？龙头，阀门1．什么是建筑给水系统所需压力，如何计算？答：建筑给水系统所需的压力，必须能将需要的流量输送到建筑物内最不利点的配水龙头或用水设备处，并保证有足够的流出水头。
可按下式计算：H=H1+H2+H3+H4 H1是建筑给水引入管处至最高、最远配水点的几何高度；H2是管内沿程水头损失与局部水头损失之和；H3是水流经水表时所产生的水头损失； H4是最高、最远点所需之流出水头。
2．什么是疏水器，在蒸汽供暖系统中，疏水器的作用是什么？答：疏水器是是分离蒸汽与冷凝水的装置。
阻止蒸汽通过，只允许凝水和不凝气体及时排往凝水管路。
疏水器的作用是自动阻止蒸汽逸漏并迅速地排出用热设备及管道中的凝水，同时能排除系统中积留的空气和其他不凝气体。
1、室内给水管道的布置原则有哪些？答：满足良好的水力条件，确保供水的可靠性，力求经济合理。
保证建筑物的使用功能和生产安全。
保证给水管道的正常使用。
便于管道的安装与维修。
26、管道在衔接时应遵循的两个原则。
答：尽量提高下游管段的起点标高，以达到减小下游管段埋深的目的和尽量避免上有管段产生回水现象，防止上游管段产生淤积。
31、在输管网中，采用环状管网时安全供水的保障是什么？答：①环状管网的输水干管不宜少于两条②可以设储水池（箱）或增设第二水源等安全供水措施16、比较地下水源和地表水源的优缺点。

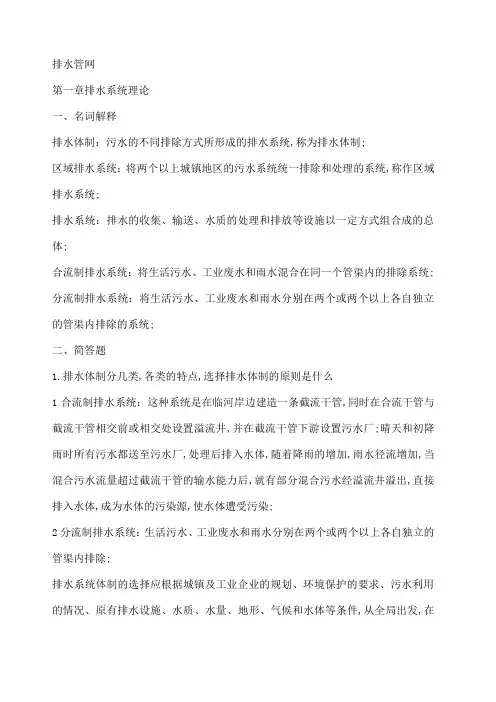

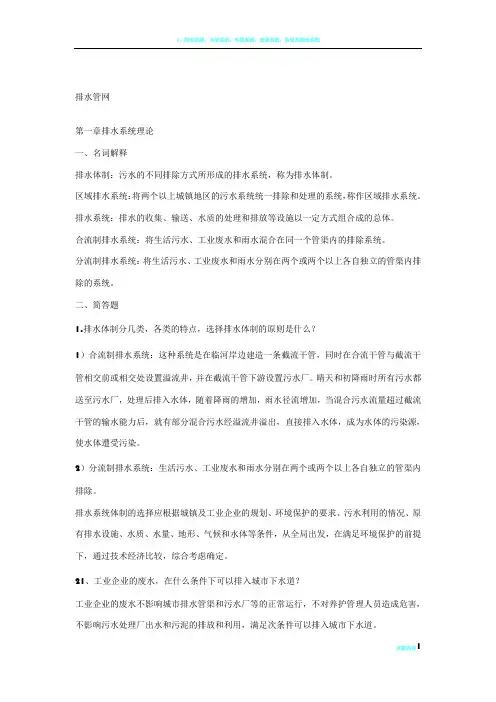

排水管网第一章排水系统理论一、名词解释排水体制：污水的不同排除方式所形成的排水系统，称为排水体制。
区域排水系统：将两个以上城镇地区的污水系统统一排除和处理的系统，称作区域排水系统。
排水系统：排水的收集、输送、水质的处理和排放等设施以一定方式组合成的总体。
合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠内的排除系统。
分流制排水系统：将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。
二、简答题1.排水体制分几类，各类的特点，选择排水体制的原则是什么？1）合流制排水系统：这种系统是在临河岸边建造一条截流干管，同时在合流干管与截流干管相交前或相交处设置溢流井，并在截流干管下游设置污水厂。
晴天和初降雨时所有污水都送至污水厂，处理后排入水体，随着降雨的增加，雨水径流增加，当混合污水流量超过截流干管的输水能力后，就有部分混合污水经溢流井溢出，直接排入水体，成为水体的污染源，使水体遭受污染。
2）分流制排水系统：生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除。
排水系统体制的选择应根据城镇及工业企业的规划、环境保护的要求、污水利用的情况、原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑确定。
21、工业企业的废水，在什么条件下可以排入城市下水道？工业企业的废水不影响城市排水管渠和污水厂等的正常运行，不对养护管理人员造成危害，不影响污水处理厂出水和污泥的排放和利用，满足次条件可以排入城市下水道。
22、排水工程的规划设计，应考虑哪些问题？应考虑这些问题：排水工程的规划设计应符合区域规划以及城市和工业企业的总体规划，并应与城市和工业企业中其他单项工程建设密切配合，相互协调。
排水工程的规划设计要与邻近区域内的污水和污泥的处理和处置协调。
排水工程的规划设计应处理好污染源与集中处理的关系。
排水工程的规划设计要考虑污水经再生后同用的方案。
1.给水当量、分质给水方式、流出水头、设计秒流量、水表节点、给水系统中的设计秒流量、引入管、给水附件、卫生器具额定流量2.充实水柱、喷水强度3.器具通气管、排水当量、水舌、自清流速、终限流速4.直接加热方式、间接加热方式、直接加热、热水循环流量给水当量：以安装在污水盆上直径15mm的配水龙头的额定流量0.2L/S作为一个当量，其它卫生器具的额定流量与它的比值，即该卫生器具的给水当量。
分质给水方式：根据不同用途所需的不同水质，分别设置独立的给水系统。
流出水头：各种配水装置为克服给水配件内摩阻、冲击及流速变化等阻力，而放出额定流量时所需要的最小静水压力，此压力就叫配水点前所需的流出水头（或最低工作压力）。
设计秒流量：按瞬时最大给（排）水量制订的用于设计建筑给（排）水管道系统的流量。
水表节点：是指安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。
给水系统中的设计秒流量：建筑内卫生器具配水最不利情况组合流出时的瞬时高峰流量。
引入管是将室外给水管引入建筑物或由市政管道引入至小区给水管网的管段。
给水附件：管道系统中调节水量、水压，控制水流方向，改善水质，及关断水流，便于管道、仪表和设备检修的各类阀门和设备。
卫生器具额定流量：满足卫生器具和用水设备用途要求而规定的其配水装置在单位时间内的出水量。
充实水柱：从喷嘴出口至射流90%的水量穿过直径380mm圆圈为止一端的射流长度。
喷水强度：在单位时间内向保护区域的单位面积上或保护对象的单位长度上所喷洒的最小水量。
器具通气管：卫生器具存水弯出口端接出的通气管道。
排水当量：以污水盆的配水龙头的额定流量0.33L/S作为一个当量，其它卫生器具的额定流量与它的比值，即该卫生器具的排水当量。
水舌：水流在冲激流状态下，由横支管进入立管下落，在横支管与立管连接部短时间内形成的水力学现象。
自清流速：不同性质的污废水在不同管径和最大计算充满度的条件的最小流速。
终限流速：立管在水膜流状态下，当水膜所受向上的管壁摩擦力与重力达到平衡时水膜的下降速度和水膜厚度不再发生变化，这时的流速叫终限流速。

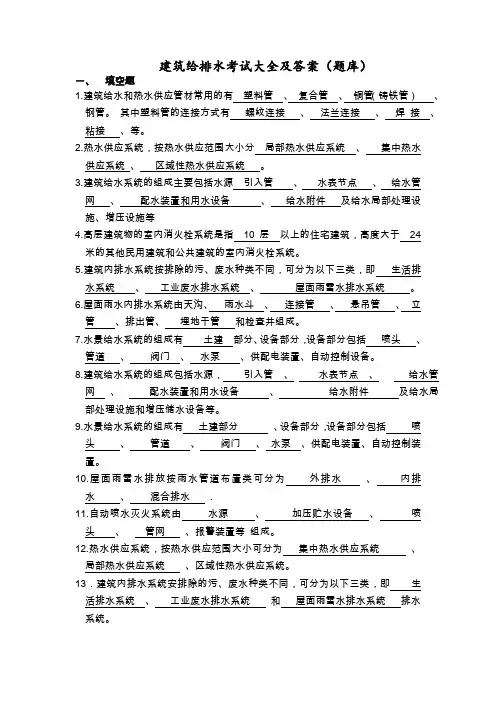

建筑给排水考试大全及答案（题库）一、填空题1.建筑给水和热水供应管材常用的有塑料管、复合管、铜管（铸铁管）、钢管。
其中塑料管的连接方式有螺纹连接、法兰连接、焊接、粘接、等。
2.热水供应系统，按热水供应范围大小分局部热水供应系统、集中热水供应系统、区域性热水供应系统。
3.建筑给水系统的组成主要包括水源引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施、增压设施等4.高层建筑物的室内消火栓系统是指10层以上的住宅建筑，高度大于24米的其他民用建筑和公共建筑的室内消火栓系统。
5.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统、屋面雨雪水排水系统。
6.屋面雨水内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。
7.水景给水系统的组成有土建部分、设备部分，设备部分包括喷头、管道、阀门、水泵、供配电装置、自动控制设备。
8.建筑给水系统的组成包括水源，引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施和增压储水设备等。
9.水景给水系统的组成有土建部分、设备部分，设备部分包括喷头、管道、阀门、水泵、供配电装置、自动控制装置。
10.屋面雨雪水排放按雨水管道布置类可分为外排水、内排水、混合排水 .11.自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。
12.热水供应系统，按热水供应范围大小可分为集中热水供应系统、局部热水供应系统、区域性热水供应系统。
13．建筑内排水系统安排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统和屋面雨雪水排水系统排水系统。
14.建筑消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱和水泵接合器及增压水泵等组成。
15. 塑料管的连接方式有焊接、粘接、螺纹连接、法兰连接等。
16.按水平干管所设位置不同，给水系统的管路图式有下分式、上分式、中分式和环状式。
建筑给排水考试大全及答案（题库）一、填空题1.建筑给水和热水供应管材常用的有塑料管、复合管、铜管（铸铁管）、钢管。
其中塑料管的连接方式有螺纹连接、法兰连接、焊接、粘接、等。
2.热水供应系统，按热水供应范围大小分局部热水供应系统、集中热水供应系统、区域性热水供应系统。
3.建筑给水系统的组成主要包括水源引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施、增压设施等4.高层建筑物的室内消火栓系统是指10层以上的住宅建筑，高度大于24 米的其他民用建筑和公共建筑的室内消火栓系统。
5.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统、屋面雨雪水排水系统。
6.屋面雨水内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。
8.建筑给水系统的组成包括水源，引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施和增压储水设备等。
10.屋面雨雪水排放按雨水管道布置类可分为外排水、内排水、混合排水 .11.自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。
12.热水供应系统，按热水供应范围大小可分为集中热水供应系统、局部热水供应系统、区域性热水供应系统。
13．建筑内排水系统安排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统和屋面雨雪水排水系统排水系统。
14.建筑消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱和水泵接合器及增压水泵等组成。
15. 塑料管的连接方式有焊接、粘接、螺纹连接、法兰连接等。
16.按水平干管所设位置不同，给水系统的管路图式有下分式、上分式、中分式和环状式。
19.室内给水管的安装顺序：一般是先安装引入管、室内干管、立管、支管。
21.水箱上的配管有进水管、出水管、溢流管、排污管、信号管。
22.室内排水系统的主要组成部分由卫生器具和生产设备受水器、排水管道、通气管道、清通设备、提升设备、污水局部处理构筑物。
