单相接触式调压器

TEDGC系列单 相 电动调 压 器使用说明书中山市龙力电器有限公司电话：0760-******* 传真：0760-******* http： E-mail：info@前 言首先，感谢您选择我公司调压器系列产品！本手册提供给使用者安装、使用、维护本产品的相关注意事项，为了确保能够正确地安装和操作本产品，请在安装使用前详细阅读本手册，若有任何疑问之处请联络我公司或代理商洽询，我们的专业人员真诚为您服务。

…目 录……………●产品介绍 (1)●原理图 (2)●外形尺寸及技术规格 (3)● 环境要求 (4)●电缆线连接安装 (5)●各部分名称 (6)● 操作使用方法 (7)●注意事项 (8)●维修保养方法 (9)【产品简介】 ■ 概 述电动调压器是我公司根据我国国情，为了电器产品老化电源而推出的新一代节能型产品之一。

华丽的外观设计，配备有机器状态显示的电压、电流表，可让你清楚的知道运行情况，设有可人工手动调节的升压、降压按钮。

■ 产品特点■ 实 用运行维护简便，0-250V（0-300V)的调压范围，能够充分满足您对电压的要求。

■ 节 能长时间的连续运行，极低的空载与负载运行损耗，为您的创业节省能源、降低生产成本。

■ 应用范围广泛适用于工业、农业、国防及科研等对波形要求高的试验、研究等场合作为调节电压通用设备。

- 1 -【原理图】xa输出电压:0-250V/0-300VXA电压升单相电动调压器电气原理图- 2 -【技术规格参数】■ 技术参数容量范围 2～60KVA 绝缘等级 A 级 输入电压 220V 绝缘电阻 5MΩ 输出电压 0～250V/0～300V耐压试验 2000V/min 频 率 50Hz 波形畸变≤0.1%效 率≥98%■ 规格参数规格型号额定容量(KV A)输入电压 (V)输出电压 (V)输出电流(A)重量 (kg)外形尺寸a ×b ×c(mm)TEDGC-2 2 220 0～250/0～300 8/7 34400×435×680 TEDGC-3 3 220 0～250/0～300 12/10 40 400×435×680 TEDGC-5 5 220 0～250/0～300 20/17 50 500×500×690 TEDGC-7 7 220 0～250/0～300 28/23 58 500×550×705 TEDGC-10 10 220 0～250/0～300 40/33 78 500×500×715 TEDGC-15 15 220 0～250/0～300 60/50 100 500×500×800 TEDGC-20 20 220 0～250/0～300 80/67 190 500×600×940 TEDGC-30 30 220 0～250/0～300 120/100 255 500×600×940 TEDGC-40 40 220 0～250/0～300 160/133 320 500×600×1500 TEDGC-60 60220 0～250/0～300 240/200 350 500×600×1500◆注：1. 以上参数仅供参考，如有变动，以实物为准；2. 以上所列为我公司常规产品，如需特殊规格，欢迎订购。

单相交流调压电路实验(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--课程名称：电力电子技术指导老师：成绩：实验名称：单相交流调压电路实验实验类型：同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.加深理解单相交流调压电路的工作原理2.加深理解单相交流调压电路带电感性负载对脉冲及移相范围的要求二、实验内容和原理1.实验内容（1）单相交流调压带电阻性负载（2）单相交流调压器带电阻-电感性负载2.实验原理本实验采用了锯齿波集成移相触发器。

该触发器适用于双向晶闸管或者两个反向并联晶闸管电路的交流相位控制，具有锯齿波形线性度好、移相范围宽、控制方式简单、易于集中控制、有失交保护、输出电流大等优点。

单相晶闸管交流调压器的主电路由两个反向并联的晶闸管组成，如图所示：单相交流调压器主电路原理图单相交流电路可以实现对交流电正负半周的对称控制，达到可以方便调节输出交流电压大小的目的，实现交流控制。

（1）电阻性负载通过调节控制角α的大小可以实现交流电路的可调压输出，其波形为“缺块”的正弦波。

负载电阻电压有效值为παπαπωωππα-+==⎰2sin 21sin 211221U t d t U U 晶闸管电流有效值为)22sin 1(21sin 22112221παπαωωππα+-==⎰RU t d R t U I T（2）电阻电感性负载VT1和VT2分别在U1正半周和负半周触发导通，但是电感电流等于0时才能关断。

调压器调节大电感和电阻负载时，需保证宽脉冲出发或后延固定、前沿可调、最大宽度可达180°的脉冲列触发。

三、主要仪器设备1. MCL 现代运动控制技术实验台主控屏2. 给定灵素封锁器、速度变换器、速度调节器、电流调节器挂箱3. 单结晶体管、正弦波、锯齿波触发电路挂箱4. 滑线变阻器5. 双踪记忆示波器6. 数字式万用表 四、操作方法和实验步骤 1. 单相交流调压器带电阻性负载（1）将主控屏I 桥的两只晶闸管VT1和VT4反并联形成交流电调压器，将触发器的输出脉冲G1、K1、G3、K3分别接至主电路相应的VT1和VT4的门极和阴极（2）把开关S 拨向左边，接上电阻性负载（可用两只滑线电阻器并联），并调节电阻值到最大（3）将给定器的接地端与锯齿波触发电路7端相连，给定电位器RP1逆时针调到底，使得Uct=0.调节锯齿波同步移相触发电路偏移电压电位器RP2。

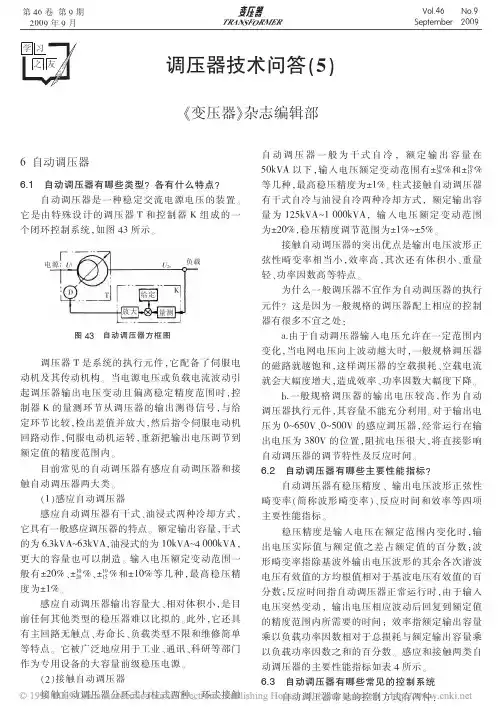

调压器技术问答（5）《变压器》杂志编辑部学习之友6自动调压器6.1自动调压器有哪些类型？各有什么特点？自动调压器是一种稳定交流电源电压的装置。

它是由特殊设计的调压器T 和控制器K 组成的一个闭环控制系统，如图43所示。

调压器T 是系统的执行元件，它配备了伺服电动机及其传动机构。

当电源电压或负载电流波动引起调压器输出电压变动且偏离稳定精度范围时，控制器K 的量测环节从调压器的输出测得信号，与给定环节比较，检出差值并放大，然后指令伺服电动机回路动作，伺服电动机运转，重新把输出电压调节到额定值的精度范围内。

目前常见的自动调压器有感应自动调压器和接触自动调压器两大类。

（1）感应自动调压器感应自动调压器有干式、油浸式两种冷却方式，它具有一般感应调压器的特点。

额定输出容量，干式的为6.3kVA ～63kVA ，油浸式的为10kVA ～4000kVA ，更大的容量也可以制造。

输入电压额定变动范围一般有±20%、±1020%、±1015%和±10%等几种，最高稳压精度为±1%。

感应自动调压器输出容量大、相对体积小，是目前任何其他类型的稳压器难以比拟的。

此外，它还具有主回路无触点、寿命长、负载类型不限和维修简单等特点。

它被广泛地应用于工业、通讯、科研等部门作为专用设备的大容量前级稳压电源。

（2）接触自动调压器接触自动调压器分环式与柱式两种。

环式接触自动调压器一般为干式自冷，额定输出容量在50kVA 以下，输入电压额定变动范围有±1028%和±1015%等几种，最高稳压精度为±1%。

柱式接触自动调压器有干式自冷与油浸自冷两种冷却方式，额定输出容量为125kVA ～1000kVA ，输入电压额定变动范围为±20%，稳压精度调节范围为±1%～±5%。

接触自动调压器的突出优点是输出电压波形正弦性畸变率相当小，效率高，其次还有体积小、重量轻、功率因数高等特点。

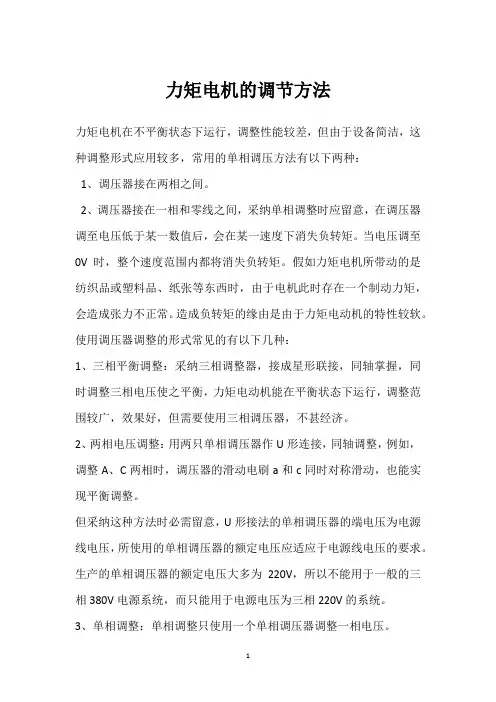

力矩电机的调节方法
力矩电机在不平衡状态下运行，调整性能较差，但由于设备简洁，这种调整形式应用较多，常用的单相调压方法有以下两种：
1、调压器接在两相之间。

2、调压器接在一相和零线之间，采纳单相调整时应留意，在调压器调至电压低于某一数值后，会在某一速度下消失负转矩。

当电压调至0V时，整个速度范围内都将消失负转矩。

假如力矩电机所带动的是纺织品或塑料品、纸张等东西时，由于电机此时存在一个制动力矩，会造成张力不正常。

造成负转矩的缘由是由于力矩电动机的特性较软。

使用调压器调整的形式常见的有以下几种：
1、三相平衡调整：采纳三相调整器，接成星形联接，同轴掌握，同时调整三相电压使之平衡，力矩电动机能在平衡状态下运行，调整范围较广，效果好，但需要使用三相调压器，不甚经济。

2、两相电压调整：用两只单相调压器作U形连接，同轴调整，例如，调整A、C两相时，调压器的滑动电刷a和c同时对称滑动，也能实现平衡调整。

但采纳这种方法时必需留意，U形接法的单相调压器的端电压为电源线电压，所使用的单相调压器的额定电压应适应于电源线电压的要求。

生产的单相调压器的额定电压大多为220V，所以不能用于一般的三相380V电源系统，而只能用于电源电压为三相220V的系统。

3、单相调整：单相调整只使用一个单相调压器调整一相电压。

单相一体化电力调整器Integration of Single-phasepower regulator PAC16P使用说明书OPERATING INSTRUCTIONSPAC16P产品概述它集单相调压/调功方式为一体。

具有上电缓启动、缓关断、散热器超温、电流限制、过流保护，适用于电阻性负载和感性负载，可广泛用于工业领域的功率调整。

订货说明1.电力调整器电流容量选择参考● 一般纯阻负载：电力调整器电流容量应大于负载最大电流。

● 硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%以上。

硅碳棒在700~800℃存在负阻区，电力调整器电流容量应大于负载最大电流的1.7倍。

● 电热管负载：电热管易受潮、局部短路和放电打火等，电力调整器电流容量应大于负载最大电流的1.7倍。

● 变压器负载：应带电流限制功能，电流容量应大于负载最大电流的2~2.5倍。

● 特殊负载应加大电流容量，订货时声明。

一．型号定义 (4)二.产品系列 (4)三．主要技术参数 (4)四．LED状态灯显示及拨码开关SW1工作方式定义 (5)五．配线及应用 (5)5.1PAC16P基本运行与电压限制、手动、报警输出、调压调功接线图 (6)5.2各种接线方式组合 (6)5.3过流保护选件接线、调试与应用说明 (7)5.4U1选件功能及调压调功一体化技术 (8)六.初步调试及故障排除 (9)七．尺寸图 (10)．型号定义一五．配线及应用步骤一：自动调试:将仪表4~20mA的输出信号接到C1、C2端，R1、R2短路，按上图的自动控制接线。

输入变化信号逐步增大时,绿色输入灯亮度和负载电压应随输入增加。

步骤二：手动调整：外接10KΩ手动电位器。

电位器的两个固定端分别接V0、GND端，滑动端接R1端，按上图的手动控制接线。

调整手动电位器，负载电压调整范围为0～100%。

此时，负载电压应均匀变化。

步骤三：上电缓启动时间：调整控制板上的P3电位器，启动时间0.2～120秒用户可设。

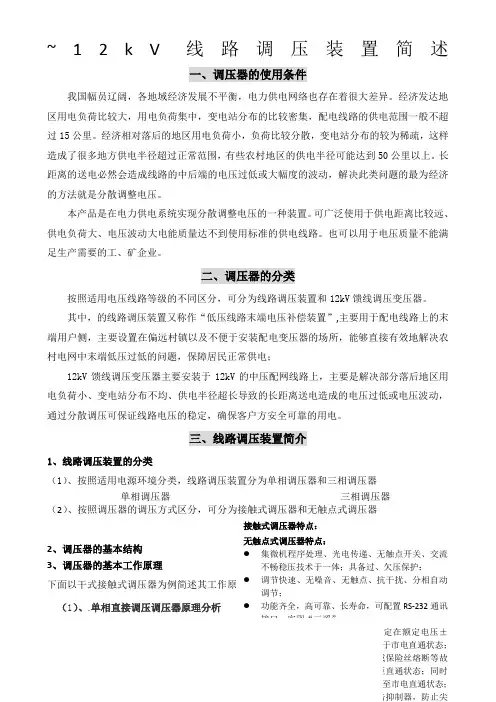

~12k V 线路调压装置简述一、调压器的使用条件我国幅员辽阔，各地域经济发展不平衡，电力供电网络也存在着很大差异。

经济发达地区用电负荷比较大，用电负荷集中，变电站分布的比较密集，配电线路的供电范围一般不超过15公里。

经济相对落后的地区用电负荷小，负荷比较分散，变电站分布的较为稀疏，这样造成了很多地方供电半径超过正常范围，有些农村地区的供电半径可能达到50公里以上。

长距离的送电必然会造成线路的中后端的电压过低或大幅度的波动，解决此类问题的最为经济的方法就是分散调整电压。

本产品是在电力供电系统实现分散调整电压的一种装置。

可广泛使用于供电距离比较远、供电负荷大、电压波动大电能质量达不到使用标准的供电线路。

也可以用于电压质量不能满足生产需要的工、矿企业。

二、调压器的分类按照适用电压线路等级的不同区分，可分为线路调压装置和12kV 馈线调压变压器。

其中，的线路调压装置又称作“低压线路末端电压补偿装置”,主要用于配电线路上的末端用户侧，主要设置在偏远村镇以及不便于安装配电变压器的场所，能够直接有效地解决农村电网中末端低压过低的问题，保障居民正常供电；12kV 馈线调压变压器主要安装于12kV 的中压配网线路上，主要是解决部分落后地区用电负荷小、变电站分布不均、供电半径超长导致的长距离送电造成的电压过低或电压波动，通过分散调压可保证线路电压的稳定，确保客户方安全可靠的用电。

三、线路调压装置简介1、线路调压装置的分类（1）、按照适用电源环境分类，线路调压装置分为单相调压器和三相调压器 单相调压器 三相调压器（2）、按照调压器的调压方式区分，可分为接触式调压器和无触点式调压器 2、调压器的基本结构 3、调压器的基本工作原理 下面以干式接触式调压器为例简述其工作原理 （1）、.单相直接调压调压器原理分析 图一接触式调压器特点：● 主要部件由三相（单相）补偿变压器、三相（单相）调压变压器、传动机构、电刷接触系统、控制系统和箱体等组成； ● 三相调压变压器圆筒式绕组外表面经磨光加工，去除绝缘，呈光滑的导体面，以便于电刷良好接触；● 传动机构由伺服电机和蜗轮、蜗杆、链轮、链条组成，电刷接触系统结构合理可靠，以保证电刷压力； ● 箱体采用封闭柜式，体积小，散热好，检测仪表位置注目，指示准确； ● 控制系统采用集成电路，（微电脑控制），控制功能强，保护功能完善，调节方便，稳定可靠，可无触点式调压器特点： ● 集微机程序处理、光电传递、无触点开关、交流不畅稳压技术于一体；具备过、欠压保护：● 调节快速、无噪音、无触点、抗干扰、分相自动调节； ● 功能齐全，高可靠、长寿命，可配置RS-232通讯接口，实现“三遥”；● 市电直通功能:电网电压变化稳定在额定电压±4%时，稳压器自动停止工作，处于市电直通状态；● 市电双旁路功能：当硬件故障或保险丝熔断等故障状态时，稳压器可自动切换至直通状态；同时可手动操作刀闸开关，手动切换至市电直通状态；● 可根据用户要求，配置浪涌冲击抑制器，防止尖A 点为单相调压器输入侧,B 点为单相调压器的输出侧.这类调压器是直接调压式的调压器就是利用自耦变压器的原理做成的，因此容量较小，一般不大于5kVA ，.图中AN 侧就是自耦变压器的输入侧,BN 侧就是自耦变压器的输出侧,如果输入电压高于输出设置点220V 时,这个自耦变压器就工作在降压状态,如果输入电压低于220V 时,这个自耦变压器就工作在升压状态.(图一中所示就是处在降压状态)这种调压器不同于自耦变压器的主要是输入点A 是可以由0V 到250V 之间任意滑动.这样就可以随时调整输入电压的输入点来满足输出电压的恒定.一般我们把输入侧A 点叫做滑臂,它由电机通过减速装置来驱动,电机的转向由稳压控制电路来控制完成.调压器的取样电路时刻监视调压器的输出两点间电压,输出电压升高时,控制电机朝自耦变压器降压的方向移动,(如图二)当输出电压达到所要的电压时,停止控制电机运动.反之控制电路则控制电机朝自耦变压器升压的方向转动.(图三)达到所要的电压时停止.图三 此类调压器的容量大小全部由这个输出电压可以变压器的自耦变压器来承担,但由于它制造工艺的影响,它不能做得很大,只能适应小功率的场合.要相把调压器的功率做得更大,就要加入补偿变压器来实现调压器的功率扩大。

TAC16P 系列单相高精度电力调整器说明书 版本：2010TAC16P 是大功率电力模块应用技术的新产品。

它集单相调压、恒流/恒压控制、电流限制为一体，同步信号采用三级滤波电路、自动适应50Hz/60Hz 电源频率，带上电缓启动、急停、散热器超温、过流保护，宽脉冲驱动输出，适用于电阻性负载和感性负载。

负载负载1.接假负载调试为调试可靠、顺利进行，一般先接假负载(如：100～200W灯泡、电炉等)，调整器设为开环状态，SW1-1：OFF。

可按最简接线图（见下图）接线，进行自动或手动调试。

输入信号变化时，负载电压随输入信号线性关系变化，应连续、均匀、平稳，不应出现突跳、抖动等现象。

注意：控制板电源应与调压器负载电源同相位。

220V AC 时，接控制板CN3的L1-L2端子；380V AC 时，接控制板CN3的L1-L3端子。

●自动调试: 将仪表4~20mA的输出信号接到C1、C2端，R1、R2短路。

输入信号逐步增大时,绿色输入灯亮度和负载电压应随输入增加。

●手动调整：取下R 1-R2 间的短路片，外接10KΩ手动电位器。

电位器的两个固定端分别接V0、GND端，滑动端接R1端。

调整手动电位器，负载电压调整范围为0～100%。

●上电缓启动时间：调整控制板上的P3电位器，启动时间0.2～120秒用户可设。

注：空载调试所测得的输出电压无效。

2 接实际负载调试假负载调试通过后，再接实际负载调试。

对于变压器负载，变压器的二次侧不能开路空载，必须加实际负载。

加电前，需保证负载没有短路、接触不良等现象，绝缘强度应满足要求；保证调压器安装与接线应符合要求，机柜通风是否良好等；控制板电源电压应与负载电压同相位，电压应符合要求。

加电后，逐步增加控制输入信号或调整手动电位器，使负载电压从小到大逐步增加。

若发现异常，需停机检查。

负载的最大电压取决于负载特性，烘炉情况，炉温高低，负载电流大小等情况。

若变压 器设计不合理，发生磁饱和时，电压也加不上去。

SVC(TND/TNS)系列接触器式交流稳压器符合标准：J B/T8749.7-2014产品安装使用前，请仔细阅读使用说明书，注意1 稳压器所标输出容量系最大容量。

家用电器的标称功率是指有功功率，而冰箱、空调等感性负载在启动瞬间电流很大，因此对电冰箱、空调等负载按功率3～5倍选择稳压器的容量。

如输入电压过低，就降低负载。

具体可参照输出容量曲线（图1）选用。

2 按用户设备总功率、开机浪涌电流等情况选择稳压器容量，要有足够的余量；不宜用于冲击性负载。

3 勿用塑料罩等防尘罩罩住稳压器，否则妨碍其散热，引起产品过热损坏。

4 三相稳压器必须接入零线即三相四线才能工作，严禁用地线代替零线，或不接零线。

通电后应按电压转换按钮，观察三相电压均正常方可投入运行。

5 为了确保设备和人身安全，稳压器外壳均设有接地螺钉或接地端子，安装时务必接好地线。

6 带电安装、接线、调整等工作，必须由电工来操作，避免在接线、调整时触电或损坏稳压器。

1 简述SVC系列及TND系列稳压器，由接触式自耦调压器、伺服电动机、自动控制电路等组成。

当电网电压不稳定或负载变化时，自动控制电路按输出电压的变化驱动伺服电动机，调整接触式自耦调压器上的碳刷的位置，使电压调整到额定值后再输出，稳压器输出电压稳定、可靠、效率高，可长期连续工作。

尤其在电网电压波动大或电网电压季节性变化大的地区使用本机可获取满意的效果。

满足仪器、仪表、家用电器等各类负载正常工作时的电压要求。

2 特点及适用范围稳压器具有外形美观、自身功耗低、各种保护功能齐全等特点，可广泛应用于生产、科学研究、医疗卫生和空调、电冰箱等家用电器，是一款性价比较高的稳压器。

3 正常使用条件环境温度:(-5~+40)℃；相对湿度:不大于90%（温度25℃时）；海拔高度:≤2000m；工作环境:无化学性沉积、污垢、有害侵蚀介质及易燃易爆气体的室内；可连续工作。

4 系列型号含义（SVC ）额定容量单相自动调压器三相 额定容量自动调压器TN D - □kVATN S - □kVA5 主要技术特点5.1 主要技术指标见表1相数项目单相三相输入电压范围输出电压过电压保护值调压速度额定频率电气强度负载功率因数160～250V 220V ±3%246±4V <1秒（输入电压变化7.5V时）50Hz冷态下承受50Hz正弦交流1500V,历时1min 0.8280～430V 380±4%426±7V5.2 输出容量曲线；见图1注：1、各机技术指标参照机壳上所示，单相0.5～3kVA 带有110V ±3%输出电压； 2、输入电压超出以上范围，及特别技术指标可专门订货订制。

一.交流调压器件的介绍交流调压控制器是交流调压器、交流调功器和交流无触点开关的统称。

交流电力控制器在电力系统中主要用于交流电压的调节、有功及无功功率的调节、以及负载短路时的电流遮断控制等。

它也广泛应用于电路温控、灯光调节、异步电动机软启动和调速等。

交流电力控制器最常见的基本电路是将一对晶闸管反并联或用一个双向晶闸管与负载串联，然后接到交流电源上，通过对晶闸管的控制可实现对负载的交流电压和功率的控制。

根据用途不同选择相位控制、通断周期控制和过零点通断控制的三种不同控制方式，便构成了三种不同的交流调压电路。

二.单相交流调压器接在交流电源与负载之间的晶闸管，，以相位控制方式来调节负载上的电压，就构成了交流调压器，其工作情况与负载有关。

在此次仿真中我们的参数主要是:1220u V=,50HZ，交流R=1ΩL=2mH2.1电阻负载单相交流调压器是交流电力控制器中最基本的电路，下图给出了带电阻负载的电路。

图2.1单相交流电阻负载电路单相交流电阻负载的调压电路仿真模型如下图所示：图2.2单相交流电阻负载调压电路仿真模型图2.31u ，0i ，0u ，VT1触发脉冲，VT2触发脉冲的波形图在交流电压的正半周，控制角为α时，VT1导通，把交流正电压的一部分加在负载R 上。

交流电压由正过零变负时，回路电流下降到零，VT1自然关断，负载上电压电流为零。

t ωπα=+时，触发VT2导通，把交流负电压的一部分加在负载R 上。

交流电压由负过零变正时，VT2自然关断。

改变α的大小，就改变的电压上的负载波形，从而改变了负载电压的有效值，达到了调压的目的。

负载电压的有效值为0U U ==电阻上的有效值为00U I R=交流调压器功率因数为0010p U I SU I λ===α越大，输出电压越低，功率因数也越低。

2.2阻感负载交流电压电路工作在电感性负载时，由于控制角α和阻感角ϕ的关系不同，晶闸管每半周导通时，会产生不同的过渡过程。

TDGC2J/TSGC2J系列接触式调压器使用说明书中山市龙力电器有限公司……………………………………………..前 言……………………………………………….首先，感谢您选择我公司调压器系列产品！本手册提供给使用者安装、使用、维护本产品的相关注意事项，为了确保能够正确地安装和操作本产品，请在安装使用前详细阅读本手册，若有任何疑问之处请联络我公司或代理商洽询，我们的专业人员真诚为您服务。

....................................目 录....................................z产品介绍 (1)z技术参数 (2)z电气原理图 (3)z环境要求 (5)z安装与使用 (6)z注意事项 (8)z日常维护与检修 (9)z订货须知 (10)1.产品介绍1-1.产品型号1-2. 产品简介调压器是采用进口硅钢片经先进加工工艺制作而成的节能型产品。

它具有波形不失真，效率高，漏磁小，损耗小，温升低，噪音低，震动小，瞬间过载能力强，使用方便可靠，能长时间运行，寿命长等特点。

该产品广泛用于工业、科学试验、公用设施及家用电器等领域中的调压设备、检验和试验设备、整流设备、电器产品老化实验设备、功率控制设备，以实现调压、控温、调速、调光、功率控制等目的，是一种理想的交流调压电源。

2-1. 基本参数 (见表1和表2)表1 单相接触式调压器的基本参数规格型号 额定容量 ( KVA ) 频率 (Hz ) 额定输入电压 ( V )额定输出电压( V )额定输出电流 ( A ) 重量 ( kg ) 外形尺寸( A*B*C )( mm )TDGC2J-2 2 8 / 6 20 280*330*245 TDGC2J-3 3 12 / 10 23 280*330*265 TDGC2J-5 5 20 / 16 31 320*370*250 TDGC2J-7 7 28 / 23 41 350*400*270 TDGC2J-10 10 40 / 33 52 320*400*400 TDGC2J-15 15 60 / 50 76 320*400*555 TDGC2J-20 20 80 / 66 101 350*430*630 TDGC2J-3030120 / 100 130 380*460*645 TDGC2J-40 4050 2200～250 / 0～300 160 / 133170350*430*1185表2 三相接触式调压器的基本参数规格型号额定容量 ( KVA ) 频率 (Hz ) 额定输入电压 ( V )额定输出电压( V ) 额定输出电流 ( A ) 重量 ( kg ) 外形尺寸( A*B*C )( mm )TSGC2J-6 6 8 / 6 47 280*330*545 TSGC2J-9 9 12 / 10 54 280*330*545 TSGC2J-15 1520 / 1676 320*370*555 TSGC2J-20 20 26 / 22 101 350*400*630 TSGC2J-303040 / 33 130 380*430*645 TSGC2J-40 4050380 0～430 / 0～52053 / 44170350*430*1185■ 说明：以上参数仅供参考，不作为客户验收产品的依据。

ＮＯ：Ｋｔ１６Ｐ－２００４－ＡＫｔ１６Ｐ系列单相可控硅调压器／调功器使用说明书北京双龙华兴科技发展有限公司第　１　页目 录一、功能概述　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２二、型号定义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２三、技术规格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３四、功能设定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３五、报警说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４六、调压／调功说明．．．．．．．．．．．．．．．．．．．．．．．　．．．．．．．．．．４七、接线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５八、外形尺寸　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９九、注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９一、功能概述 Ｋｔ１６Ｐ系列单相可控硅调压器／调功器是具有高度智能化的新型功率控制设备，集移相调压型和变周期过零调功型两种触发方式于一体，通过外部转换开关可在两种触发方式之间任意转换，所以既可以做调压器也可以做调功器。

触发板采用ＣＰＵ控制，并具有看门狗保护，输出全部采取隔离技术，可控硅采用德国原装进口模块，过载能力强，可靠性高。

设置方便，接线简单，具有多种保护功能。

其有斜率调整、缓起动、缓关断、电流限制、过流保护，散热器超温保护等功能，与智能温度控制仪表连接，实现温度的自动控制，适应于感性负载、阻性负载及各种电加热设备。

第　２　页二、型号定义例如：Ｋｔ１６Ｐ－Ｉ２０５０Ｃ　表示Ｋｔ１６Ｐ系列单相可控硅调压器／调功器，输入信号为４－２０ｍＡ，负载电压为２２０ＶＡＣ，负载电流为５０Ａ，触发方式出厂配置为变周期过零调功型。

单相接触式调压器原理
单相接触式调压器是一种常用于调整电源电压的装置。

它的工作原理是通过调整输入电压和输出电压之间的联系，来保持输出电压在设定值的范围内。

单相接触式调压器一般由自耦变压器和控制电路组成。

自耦变压器是调节电压的主要部分，它具有多个可调的输出电压级，可以根据需求选择适当的输出电压。

控制电路则监测输出电压的变化，并根据需要调整自耦变压器的匝数，从而调整输出电压。

在工作时，输入电源的电压通过自耦变压器的输入线圈输入，经过变压器的绕组之后，输出到输出线圈。

控制电路通过监测输出电压，将电压信息转化为控制信号。

控制信号会调整自耦变压器的绕组位置，以改变电压比例，从而将输出电压调整到设定值。

当输出电压低于设定值时，控制电路会增加自耦变压器的输出线圈匝数，从而提高电压比例，使输出电压增加。

反之，当输出电压超过设定值时，控制电路会减少自耦变压器的输出线圈匝数，以降低电压比例，使输出电压减小。

通过不断调整自耦变压器的线圈位置，控制电路可以稳定输出电压，使其始终保持在设定值的范围内。

这样，单相接触式调压器就能够确保设备在电压波动较大的情况下，获得稳定的电源供应。

单相接触调压器安全操作及保养规程单相接触调压器是一种常用的电力设备，在各种电气设备中都需要用到。

正确的操作和保养可以延长调压器的使用寿命，提高设备的可靠性和安全性。

本文介绍了单相接触调压器的安全操作和保养规程，以帮助使用者更好地维护相关设备。

安全操作规程1.使用前的准备工作在使用单相接触调压器前，需要做好以下几个准备工作：•查看电源是否符合调压器的额定电压；•检查线路的接线是否正确；•确认所有保护装置和安全装置均正常运作；•检查调压器本身是否存在运行中的故障。

以上准备工作必须仔细认真执行，以确保调压器在安全的状态下投入使用。

2.操作步骤正确的操作步骤可以确保调压器的正常运行，避免意外事故的发生。

单相接触调压器的操作步骤如下：1.打开调压器控制面板，将手动/自动切换开关设为手动状态；2.手动关闭调压器断路器，在断路器的指示灯关闭后，可以操作调压器；3.手动旋转调压器的旋钮，调节所需的电压；4.当电压调节达到目标值并稳定时，关闭调压器；以上是调压器的基本操作方法，使用者应当严格遵守操作规程，避免因不当操作造成设备的故障或意外事故。

3.注意事项在操作单相接触调压器时，需要注意以下几个事项：•不要随意更改调压器的参数，以免影响设备的正常运行；•在调压器运行时，不要接触调压器的绝缘面板或端子，以免触电；•禁止在调压器受电状态下触碰设备或更换备用部件等维修操作，以确保人身安全；•定期检查、维护设备，确保设备处于正常可靠运行状态；•使用者离开现场需关闭调压器及其断路器。

以上注意事项可保证调压器的安全运行。

如有问题或故障，应立即停止操作并联系专业技术人员进行排查解决。

保养规程单相接触调压器是一种精密的电气设备，需要定期保养以维护其正常运行。

以下是单相接触调压器的保养规程：1.日常保养日常保养包括以下几个方面：•定期清洗调压器外壳及前面板，确保表面清洁干燥；•定期检查控制线路，确认接线是否良好，是否有松动、磨损等情况；•检查调压器真空断路器部分，清除内部灰尘，保证其正常工作；•防止调压器进水：应定期检查调压器外壳的密封性，如有损坏及时更换。

调压器的作业原理
做试验的有时分防止不了用调压器，所谓条压器是调度电压而不是气压，其作业原理正本入北：
调压器标牌上通常标有类型字母（TSGC），其意义：
拼音字母构成有些：
T-调压器；D－单相；S－三相；G－干式
C－接触；2-为更新换代商品；J－经济型；P－派出商品数字构成有些：
分数的分子－额外输出容量（千伏安）；分数的分母－电压级次（千伏）
调压器的参数规范通常很反常，（据厂家专业人士介绍，调压器是用来暂时调压，不是耐久变压，因而反常），其规范设置通常如下：
技术参数
类型规范
额外容量
（KVA）
相数
额外频率
额外输入电压
（V）
额外输出电压
（V）
额外输入电流
（A）
之所以说它反常是由于开始核算了一下，但凡能满意调压额外容量的用电，必定构成电流超支；满意额外电流，那么必定达不到额外功率。

其作业原理跟滑动电阻差不多，并不是像变压器相同靠匝数纷歧样的线圈，因而在带负荷的条件下调压简略构成火花，别吓一跳。

运用时留神事项：
运用办法
运用前有必要查明电网电压与输入电压端钮一同，输入端输出切忌接反。

调压器应接上保护性地线。

通电前指针应在零位缓慢滚着手轮调度至所需电压时，从零升到最大值时不该少于5秒。

调压器坚持清洗，防潮，运用时应通风。

为确保调压器正常运用，守时对旋转有些及触摸外表进行查看修补，此项作业通常应在不通电时进行。

转移调压器时不得运用手轮，而应将悉数商品提起移动。

调压器运用结束，应将手露转到零位后，堵截电源。
