试验变压器调压器

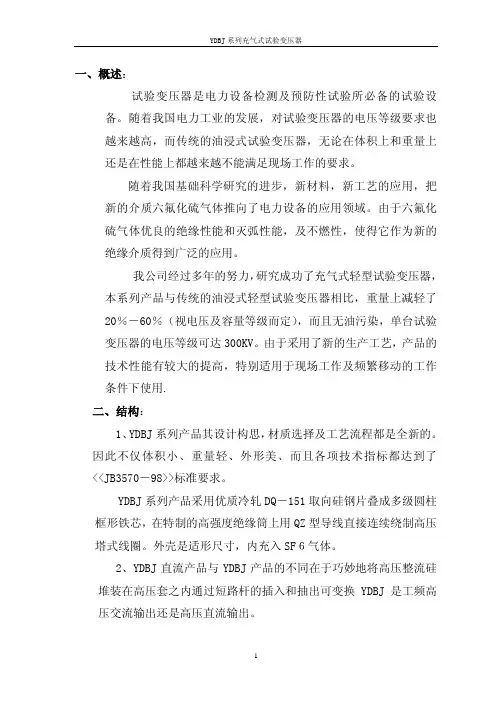

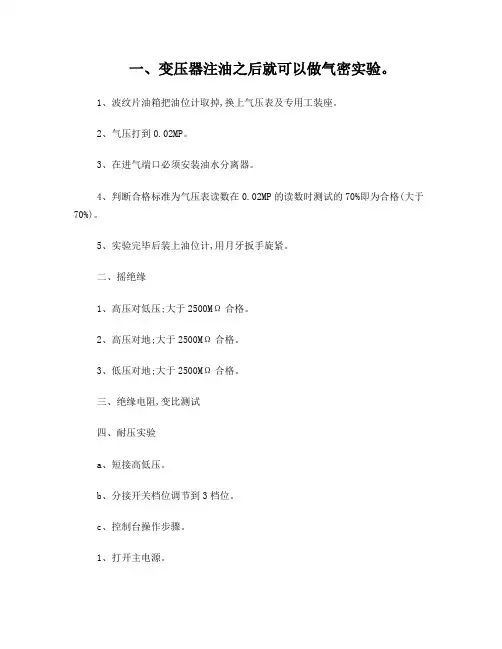

一、变压器注油之后就可以做气密实验。

1、波纹片油箱把油位计取掉,换上气压表及专用工装座。

2、气压打到0.02MP。

3、在进气端口必须安装油水分离器。

4、判断合格标准为气压表读数在0.02MP的读数时测试的70%即为合格(大于70%)。

5、实验完毕后装上油位计,用月牙扳手旋紧。

二、摇绝缘1、高压对低压;大于2500MΩ合格。

2、高压对地;大于2500MΩ合格。

3、低压对地;大于2500MΩ合格。

三、绝缘电阻,变比测试四、耐压实验a、短接高低压。

b、分接开关档位调节到3档位。

c、控制台操作步骤。

1、打开主电源。

2、打开钥匙开关。

3、实验项目切换至工频耐压(3档黄色)。

4、调压器输出电压切换至U ab。

5、在确认外面接线无误及操作正确后打开主电路启动按钮。

6、工频耐压启动。

7、观察工频耐压及工频电流;高压升至35KV(工频电压表),低压升至8KV。

8、在升压过程中观察工频耐压情况。

9、升到35KV/8KV后打开计时器开关(60s)注意:在操作过程中工频电流若过大需注意,(35KVA工频电流约为12A,低压约为3A,工频电流为调压器输入电流)。

10、关闭计时器开关。

11、工频耐压停止按钮12、主电路停止13、调压器输出电压切换为主0;实验项目切换至0。

备注:升压过程中要关闭计时器;接线方式,打高压时,地线短接低压0、a、b、c,打低压时,短接高压A、B、C。

五、感应耐压实验(倍频倍压)1、细线接低压A、B、C(黄绿红,不需要任何短接)2、打开钥匙开关。

3、实验项目实验切换到感应耐压(2)。

4、感应耐压电压切换及调压器输出电压切换至U ab/或者都切换至U bc。

5、主拖动电机启动。

6、主电路启动。

7、励磁调节启动。

8、感应耐压启动。

9、需观察感应耐压电压及感应电流A、B、C。

10、升压至800V(感应耐压电压表)。

11、计时开关调为40S并单开。

12、关闭计时开关,并降压至0。

13、关闭感应耐压。

14、关闭励磁调节开关。

电气试验设备一、绝缘电阻表绝缘电阻表用来测量电气设备的绝缘电阻。

测量电气设备的绝缘电阻是检验电气设备绝缘状况的一个非常简单而又十分有效的方法。

1、电压与量程（1）100V以下电气设备选用250V、量程50MΩ及以上的绝缘电阻表。

（2）500V以下至100V电气设备选用500V、量程100MΩ及以上的绝缘电阻表。

（3）3000V以下至500V电气设备选用1000V、量程2000MΩ及以上的绝缘电阻表。

（4）10000V以下至3000V电气设备选用2500V、量程10000MΩ及以上的绝缘电阻表。

（5）10000V及以上电气设备选用2500V或5000V、量程10000MΩ及以上的绝缘电阻表。

用于极化指数测量时，绝缘电阻表短路电流不应低于2mA。

2、型式与结构按电源型式通常可分为发电机型和整流电源型两大类。

发电机型一般为手摇（或电动）直流发电机或交流发电机经倍压整流后输出直流电压作为电源的机型。

整流电源型由低压50Hz交流电经整流稳压（或直接采用电池电源）经晶体振荡器升压和倍压整流后输出直流电压作为电源的机型。

手摇式绝缘电阻表优点：使用简单，不需要另备外部电源，也不需要提供干电池。

缺点：需要测试人员用手摇动绝缘电阻表的小发电机，要求转动速度均匀，一般为120r/min，在整个测试过程中都不能停，也不允许忽快忽慢，否则对测量数据有严重影响，甚至会因为被试品上的充电电压对绝缘电阻表反充电而引起绝缘电阻表测量机构电流线圈烧坏。

特别是测试极化指数时，需要持续均匀地摇动绝缘电阻表10min，一般测试人员都会感到体力不支。

自动化绝缘电阻测试仪内置可充电池和智能充电模块，交直流两用，整机输出功率大。

特点：不需要手摇发电机，因而减轻了测试人员的劳动强度，而且具有机械指针指示和点阵液晶数显两种方式同步显示绝缘电阻，并能自动储存若干组测量数据，自动计算吸收比或极化指数，使用起来十分方便。

有的测试仪在测试完毕后还能自动对被试物上的残留电荷进行放电，提高了工作中的安全可靠性。

变压器试验作业指导书1 适用范围本指导书适用于变压器（含调压器）的直流电阻、变比、空载、短路、耐压、绝缘电阻、介损和油耐压试验作业。

2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3 安全风险提示3.1 风险识别3.1.1 变压器试验过程中存在触电伤害。

3.1.2变压器试验过程中存在烫伤伤害。

3.1.3变压器试验过程中存在高空坠落伤害。

3.2 管控措施3.2.1变压器试验时，试验人员必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护工作。

3.2.2变压器停电时，首先详细核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。

3.2.3 试验人员试验开始前进行现场巡查清理，确定工作范围人员已处于安全区域，试验过程中设专人监护。

3.2.4 变压器试验时应从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必须将变压器高低压侧对地放电，在测量中禁止任何人触及设备，试验时人员及设备应在绝缘垫上。

3.2.5 在邻近作业的带电区应有安全防护措施如警告牌、防护绳等，防止误入带电区域。

3.2.6 在变压器登高作业时，注意高空坠落，检修作业人员应佩带好安全带，在高空作业进行工器具传递过程中，严禁高空抛物。

3.2.7使用合格的设备，试验前对设备进行自检，设备外壳必须可靠接地。

3.2.8 高压试验须两人以上进行，一人操作、一人监护。

试验仪器的接线必须正确，防止仪器烧坏，工作人员与使用中的仪器及设备保持足够的安全距离，变压器试验结束后必须放电。

TQSB-JZ试验变压器详细说明简单介绍精品工频交直流试验变压器适用于电力和科研单位对电机、电缆、变压器、开关、电器等电力设备进行工频耐压试验或直流泄漏试验。

精品工频交直流试验变压器的详细介绍TQSB系列精品工频交直流试验变压器一、产品概述TQSB系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006-89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。

实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

型式代号含义：无型式代号表示交流产品、(JZ) - 交直流两用型产品、(JC) - 交流串激式产品、 (JZC) - 交直流串激式产品。

二、产品结构TQSB系列轻型高压试验变压器铁芯为单框式。

线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。

高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

其内外部结构见图1。

图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。

图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。

变压器行业定义分类变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯(磁芯)。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。

按用途可以分为：电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。

电路符号常用T当作编号的开头。

例： T01， T201等。

一般常用变压器的分类可归纳如下：1、按相数分：(1)单相变压器：用于单相负荷和三相变压器组。

(2)三相变压器：用于三相系统的升、降电压。

2、按冷却方式分：(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

(2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

3、按用途分：(1)电力变压器：用于输配电系统的升、降电压。

(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。

(3)试验变压器：能产生高压，对电气设备进行高压试验。

(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。

4、按绕组形式分：(1)双绕组变压器：用于连接电力系统中的两个电压等级。

(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

(3)自耦变电器：用于连接不同电压的电力系统。

也可做为普通的升压或降后变压器用。

5、按铁芯形式分：(1)芯式变压器：用于高压的电力变压器。

(2)非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。

(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器。

电气设备交流耐压试验方法阅读次数： 108次发布时间：2021-3-15 10:26:36一、试验接线图1-1示出了交流耐压试验常用的原理接线图。

实际的试验接线应根据被试品的要求和现场设备的详细条件来确定。

图1-1 交流耐压试验原理图T1—试验变压器 T2—调压器 R1、R2保护电阻器F—球隙 S—开关 C x—被试品 C1、C2—分压电容器根据图1-1，可以把交流耐压试验接线分为五个部分：交流电源部分、调压部分、控制保护部分、电压测量部分和波形改善部分。

二、试验设备交流耐压试验电源多为220、380V和6、10kV交流电源，一般小容量被试品交流耐压试验多采用220、380V试验电源，对试验电源电压波形要求较高时，多采用线电压380V。

大容量超高压试验变压器多采用6～10kV移圈式调压器进展调压，故需6～10kV试验电源。

试验电源一般从系统中抽取。

对调压器的根本要求是电压应能从零开始平滑的进展调节，以满足试验所需的任意电压，并且在调节过程中电压波形不发生畸变。

常用的调压器有自耦调压器、移圈式调压器和感应式调压器。

调压器的输出波形应尽可能接近正弦波，调压器的容量通常要求与试验变压器容量一样。

①自耦调压器采用自耦调压器时是现场常用的一种简单的调压方式。

自耦调压器具有体积小、重量轻、效率高、可以平滑地调压、输出波形好、功耗小等优点。

由于自耦调压器试挪动碳刷接触调压，所以容量受到限制，单台容量可作到30kVA，一般用于电压50kV以下小容量试验变压器的调压。

②移圈式调压器移圈式调压器原理接线及构造示意图如图1-2所示。

图1-2 移圈式调压器原理接线构造图(a)原理接线图 (b)构造图它是通过一个可以活动的绕组L3来调节电压的。

其构造特点是：在铁芯的上、下部各套着绕组L1、L2，两者匝数相等，绕向相反，互相串联。

在这两个绕组外面还套着一个可沿铁芯上下挪动的短道路绕组L3。

改变短路绕组L3与反串联的L1、L2两绕组之间的相对位置，就改变了两绕组的阻抗和电压分配，即改变了输出电压u2.它调节电压的原理是：在AX 端加电源电压u1后，电流i在上、下部铁芯中产生方向相反的磁通Ф1和Ф2，它们分别通过非导磁材料各自构成闭合回路，如图1-2(b)所示。

变压器高压试验电力变压器高压试验的方法为:(1)按照电力变压器的接线原理图进行引线的连接，并且保证变压器与控制箱接地的安全性、可靠性;(2)在电力变压器高压试验前，认真检查各部分接线的接触是否良好，并且检查控制箱中的调压器是否调整到“零"位;(3)在电力变压器接通电源后，绿色指示灯点亮后，可以按下启动按钮;红色指不灯点亮后，等待升压;(4)试验人员顺时针、匀速旋转控制箱中调压器的手柄，缓慢进行升压，并且密切观察仪表的指示变化及试品运转情况;(5)电力变压器高压试验完成后，迅速将电压调整至零位，并且按下停止按钮和切断电源，解开试验中连接的引线。

为了保证电力变压器高压试验结果的精确性、真实性，必须严格按照相关规定，合理选取试验内容。

电力变压器高压试验的内容主要包括:绝缘电阻的测量、泄漏电流的测量、介质损耗因数测试、交流耐压试验等，下面进行具体的介绍。

在电力变压器高压试验中，绝缘电阻测量是最为方便、简单的预防性试验。

在变压器的绝缘电阻测量中，绝缘的整体受潮程度、过热老化程度、污秽情况等都可以同绝缘电阻的大小反映出来。

以1台高压侧电压110 kV、容量31 500 kVA变压器的绝缘电阻测量为例，绝缘的吸收比与温度变化有着密切的联系，当温度达到35℃以上时，干燥绝缘的吸收比达到极限后开始下降，而受潮绝缘的吸收比则会发生不规则变化情况。

因此，在变压器的绝缘电阻测量中，一定要合理控制试验室的温度，以保证绝缘吸收比实测值的真实性。

在电力变压器泄漏电流的测量中，主要使用数显泄漏电流测试仪进行测量，其额定工作电压一般在2.5kV以下，明显低于变压器的额定工作电压。

如果使用直流兆欧表无法满足试验中对于电压的要求，可以采取加直流高压的试验方法，以确保变压器泄漏电流测量结果的精确性。

在高压情况下，如果变压器的泄漏电流明显高于低压情况下的电流，则表明变压器的高压绝缘电阻小于低压绝缘电阻，即变压器本身存在质量缺陷，防泄漏功能也无法满足使用要求。

一、概述HCYD(JZ)系列轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。

HCYD(JZ)系列轻型交直流高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。

本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

是高压试验中必不可少的重要设备。

二、产品结构HCYD(JZ)、TDM(G)系列轻型高压试验变压器采用单框芯式铁芯结构。

初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。

产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。

其外部结构图见图1，内部结构图见图2。

图1：单台HCYD(JZ)、TDM(G)试验图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球3—高压套管4—变压器提手5—油阀6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端11—高压尾X 12—高压输出A 13—高压硅堆14—变压器油15—铁芯16—次低压绕组17—测量绕组18—二次高压绕组在HCYD(JZ)、TDM(G)试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

三、工作原理HCYD(JZ)、TDM(G)系列轻型高压试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kV A以上为380V)电源接入XC/TC(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列操作箱(台)，经操作箱内自偶调压器(50kV A以上调压器外附)调节至0~200V(或0~400V)电压输出至HCYD(JZ)、TDM(G)试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

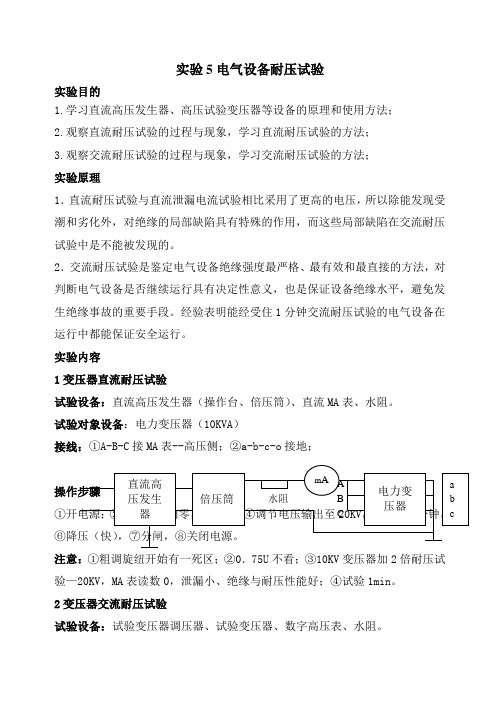

实验5电气设备耐压试验实验目的1.学习直流高压发生器、高压试验变压器等设备的原理和使用方法；2.观察直流耐压试验的过程与现象，学习直流耐压试验的方法；3.观察交流耐压试验的过程与现象，学习交流耐压试验的方法；实验原理1．直流耐压试验与直流泄漏电流试验相比采用了更高的电压，所以除能发现受潮和劣化外，对绝缘的局部缺陷具有特殊的作用，而这些局部缺陷在交流耐压试验中是不能被发现的。

2．交流耐压试验是鉴定电气设备绝缘强度最严格、最有效和最直接的方法，对判断电气设备是否继续运行具有决定性意义，也是保证设备绝缘水平，避免发生绝缘事故的重要手段。

经验表明能经受住1分钟交流耐压试验的电气设备在运行中都能保证安全运行。

实验内容1变压器直流耐压试验试验设备：直流高压发生器（操作台、倍压筒）、直流MA表、水阻。

试验对象设备：电力变压器（10KVA）接线：①A-B-C接MA表--高压侧；②a-b-c-o接地；注意：①粗调旋纽开始有一死区；②0．75U不看；③10KV变压器加2倍耐压试验—20KV，MA表读数0，泄漏小、绝缘与耐压性能好；④试验1min。

2变压器交流耐压试验试验设备：试验变压器调压器、试验变压器、数字高压表、水阻。

试验对象设备：电力变压器（10KVA）接线：①调压器操作台---试验变压器，②试验变压器高压输出端—变压器高压侧A-B-C，③变压器低压侧a-b-c接地。

操作步骤①调压器归零；②送电按钮，③升压至20KV，④按下计时器（已设定为1min），⑤持续1分钟，⑥降压，⑦停电按钮，⑧关闭电源。

3避雷器直流耐压试验试验设备：直流高压发生器（操作台、倍压筒）、直流MA表、水阻。

试验对象设备：避雷器接线：①MA表顶部高压侧---避雷器顶部，②避雷器下部接地。

操作步骤；①打开ma表；②打开电源，③归零，④合闸，⑤调输出至27.5KV，mA表读数1000μA，⑥降压至20.5KV，mA表读数0μA,泄漏好，⑦降压至0，⑧分闸，⑨关闭电源，⑩关mA表4电力电缆直流耐压试验试验设备：直流高压发生器（操作台、倍压筒）、直流MA表、水阻。

GTB-5KVA-50KV 干式高压试验变压器技术参数 GTB-5KVA-50KV 干式高压试验变压器产品参数： 1、阻抗电压：4.5%～8%； 2、输出电压波形：正弦波； 3、表面温升：＜55℃； 4、空载损耗：0.2%～0.35%； 5、允许连续运行时间：1 小时； 6、续运行时间：连续GTB-5KVA-50KV 干式高压试验变压器主要产品规格： 输出电 输出直流高 (mA) 30 60 100 200 50 200 300 400 500 600 50 100 100 150 200 400 250 125 120 160 200 250 140 70 (KV)规格型号 1.5/50 3/50 5/50 10/50 15/50 20/50 25/50 30/50 5/100 10/100 15/100 20/100 25/100 15/120 20/120 25/120 30/120容量(KVA) 输入电压(KV) 输出电压 (KV) 1.5 3 5 10 15 20 25 30 5 10 15 20 25 15 20 25 30重量(Kg) 20 30 35 40 50 55 60 65 60 65 70 75 80 85 90 95 100串级变 6/100 6KVA/50KV 串 3KVA/50KV 串级变 6/150 6KVA/75KV 串 3KVA/75KVGTB-5KVA-50KV 干式高压试验变压器输入电压为 200V 或 400V，采用配套的控制箱（台）的自耦 调压器，调节输入电压至试验变压器初级绕组（低压端），利用电磁感应原理，在次级绕组（高 压端）可获得与其初级绕组匝数之比同等倍数的高压输出，从零伏连续可调到额定的最高值。

在 作直流耐压及泄漏电流测试时，只要把高压硅堆安装在高压输出端，即可取得直流高压，其幅值 是工频高压值的 1.414 倍。

尊敬的客户： 感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪，耐电压测试仪，高压 绝缘垫，真空度测试仪,大电流发生器，三相大电流发生器，变频串联谐振试验装置，无线高压核 相仪等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。

广西**化工有限公司硅锰分公司10kV #1变压器试验报告
编写人：
试验人员：
审核：
试验日期：2013年05月06日
地址：广西田东县联系电话：
联系人：邮编：
10kV #1电力变压器试验报告
一、试验目的：
受广西**化工有限公司硅锰分厂的委托，通过预防性试验，检查该客户10kV#1变压器的状况。

二、试验依据：
DL/T596 -1996 《电力设备预防性试验规程》。

三、试验地点及环境情况
试验地点：#1变压器室
环境情况：温度：27.1 ℃湿度：62% 天气：晴
四、设备参数：
五、试验所用主要设备信息
1、绝缘电阻表：型号MODEL3122 编号：w0004381
2、试验变压器：型号：YDJ100K 编号：B0121-1
3、调压器： 型号：TDGC2—3000 编号：000324
4、直流电阻测试仪： 型号MS-520 编号：MS20090613
六、 试验数据
1、
绝缘电阻(M Ω）
合格标准：1)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化；2)吸收比(10～30℃范围)不低于1.3
或极化指数不低于1.5。

结论： 合格_√ _不合格__
2、 直流电阻（m Ω）
合格标准：1)1.6MV A 及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%，2)与以前相同部位测得值比较，其变化不应大于2%。

结论： 合格_√ _ 不合格__
3、 工频耐压
结论： 合格_√ _不合格__
结论：变压器试验合格。

变压器变压试验操作流程
变压器变压试验操作流程如下：
１．核对试验变压器，测量绕阻额定输出电压，使之与操作箱（台）相吻合。

２．按接线示意图接好试验变压器与操作箱（台）之间的联线。

３．接通电源，通电源指示灯亮，预置时间继电器至所需时间。

此时调压器应回零位。

４．顺时针旋动手轮（50、100为电动升压，可按升压按钮），按、2KV／均匀升压至所需值。

５．开启时间继电器，时间继电器开始计时（仅50、100具有自动降压此功能）。

６．试验完毕，逆时针旋动手轮至零位（50、100有引功能）。

按停止按钮，切断电源，解除接线。

试验过程中，如发现异常声响或冒烟，有异味等，应立即停止升压，迅速降压至零，检查无误后，方可继续升压。

高压介损试验接线
高压介损试验设备系统由YL150-100标准电容器、AHDY-25/150试验变压器、调压器及控制台、M8000变频介损测试仪构成。

1、现场试验接线：
注意：所有试验仪器及设备应可靠接地。

标准电容器防止倾覆及暴晒，表压在0.5Mpa左右。

控制台——调压器——试验变压器
交流380V试验电源——刀闸——调压器电源输入A,B,N——调压输出——试验变压器输入a,x——试验变压器高压输出A接被试品高压侧，高压尾X经电阻R接地。

调压器与控制台用航空插头可靠连接。

试验变压器电压测量线圈引出端为E、F，E、F接至控制台电压测量连接端子；高压尾X连接至控制台电流测量连接端子。

注意：此时高压尾X仍然经电阻R接地，不要拆线。

试验变压器——标准电容器——被试品
试验变压器高压输出A接标准电容器及被试品高压侧。

标准电容器——M800变频介损测量仪
标准电容器底座接地电极用香蕉插口引出并可靠接地；测量电极、屏蔽电极使用专用双屏蔽测量电缆引出，连接至M800变频介损测量仪。

M800变频介损测量仪“测量”接被试品低压端（末屏），“外接CN ”接标准电容器测量电极，“屏蔽”接标准电容器屏蔽电极。

2、M800变频介损测量仪使用
内高压过流开关置“off”位置。

“工作方式”采用“外接”。

“接线方式”不需选择。

“电压设置”不需选择。

设置改变标准电容值，此时为100Pf。

(-4)
按“测量/换页”键开始测量。

现场试验请仔细阅读说明书。

此为简要说明。

2002/10/1。
