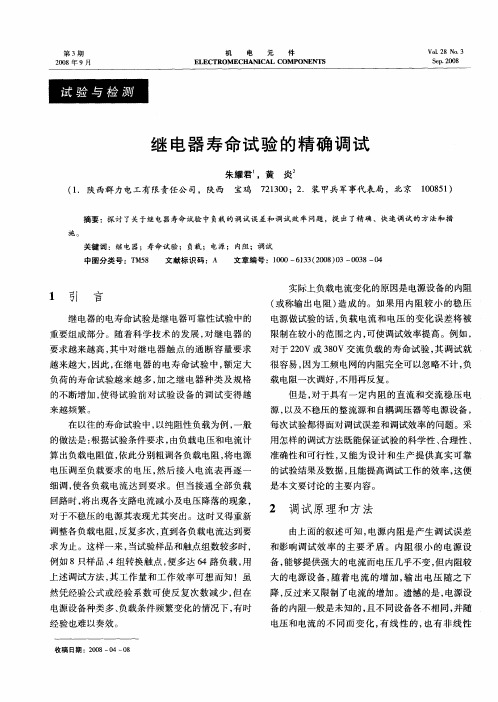

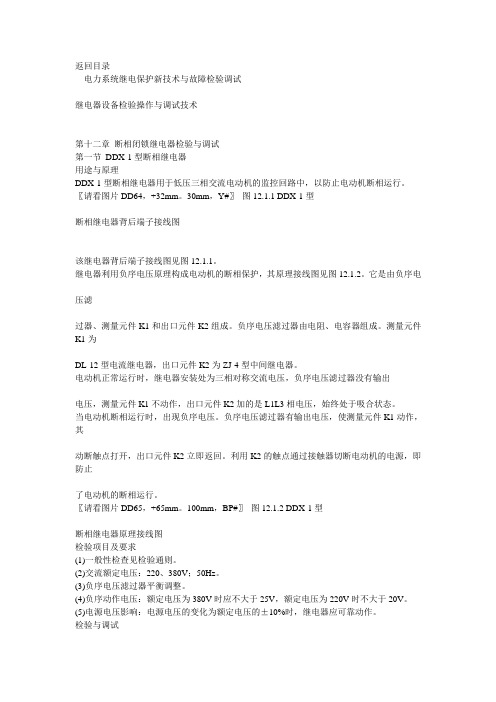

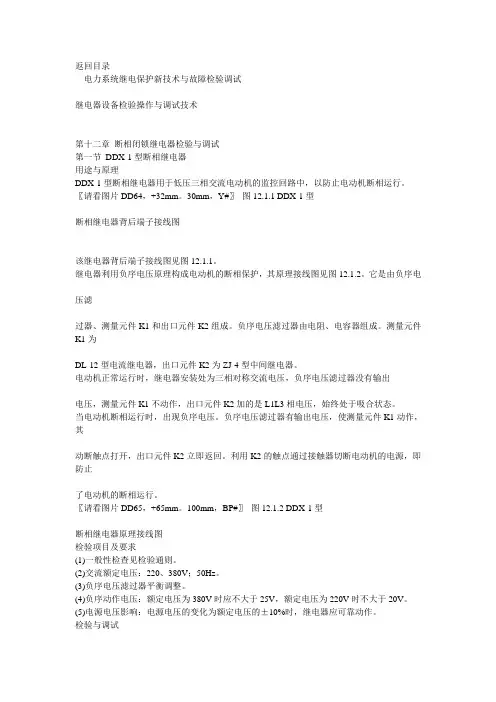

返回目录电力系统继电保护新技术与故障检验调试继电器设备检验操作与调试技术第十二章断相闭锁继电器检验与调试第一节DDX-1型断相继电器用途与原理DDX-1型断相继电器用于低压三相交流电动机的监控回路中，以防止电动机断相运行。
〖请看图片DD64，+32mm。
30mm，Y#〗图12.1.1 DDX-1型断相继电器背后端子接线图该继电器背后端子接线图见图12.1.1。
继电器利用负序电压原理构成电动机的断相保护，其原理接线图见图12.1.2。
它是由负序电压滤过器、测量元件K1和出口元件K2组成。
负序电压滤过器由电阻、电容器组成。
测量元件K1为DL-12型电流继电器，出口元件K2为ZJ-4型中间继电器。
电动机正常运行时，继电器安装处为三相对称交流电压，负序电压滤过器没有输出电压，测量元件K1不动作，出口元件K2加的是L1L3相电压，始终处于吸合状态。
当电动机断相运行时，出现负序电压。
负序电压滤过器有输出电压，使测量元件K1动作，其动断触点打开，出口元件K2立即返回。
利用K2的触点通过接触器切断电动机的电源，即防止了电动机的断相运行。
〖请看图片DD65，+65mm。
100mm，BP#〗图12.1.2 DDX-1型断相继电器原理接线图检验项目及要求(1)一般性检查见检验通则。
(2)交流额定电压：220、380V；50Hz。
(3)负序电压滤过器平衡调整。
(4)负序动作电压：额定电压为380V时应不大于25V，额定电压为220V时不大于20V。
(5)电源电压影响：电源电压的变化为额定电压的±10%时，继电器应可靠动作。
检验与调试DDX-1型断相继电器试验接线图见图12.1.3。
〖请看图片DD66，+34mm。
77mm，BP#〗图12.1.3 DDX-1型断相继电器试验接线图1 负序电压滤过器平衡调整试验时，三相电源电压应对称，三个相间电压相差不应大于3V。
在继电器端子②、④、⑥上加U、V、W三相额定电压。

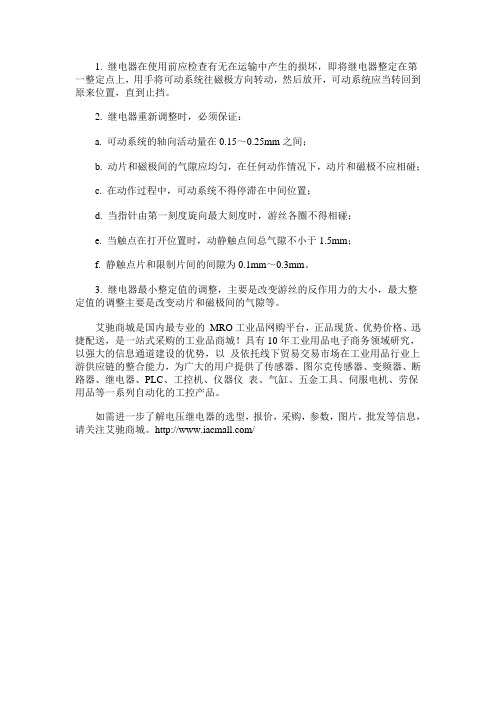

1. 继电器在使用前应检查有无在运输中产生的损坏，即将继电器整定在第一整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直到止挡。
2. 继电器重新调整时，必须保证：
a. 可动系统的轴向活动量在0.15～0.25mm之间；
b. 动片和磁极间的气隙应均匀，在任何动作情况下，动片和磁极不应相碰；
c. 在动作过程中，可动系统不得停滞在中间位置；
d. 当指针由第一刻度旋向最大刻度时，游丝各圈不得相碰；
e. 当触点在打开位置时，动静触点间总气隙不小于1.5mm；
f. 静触点片和限制片间的间隙为0.1mm～0.3mm。
3. 继电器最小整定值的调整，主要是改变游丝的反作用力的大小，最大整定值的调整主要是改变动片和磁极间的气隙等。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解电压继电器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。
1.2 电磁型继电器的检验重点：理解继电器检验的一般要求，熟练掌握常用继电器的试验项目与调校方法；难点：电压继电器的检验。
能力培养要求：具备对电磁式电流、电压、时间、信号、中间等继电器的试验和调整能力。
学时：讲课2学时，实验4学时。
一、检验的分类、期限及注意事项1、检验的分类继电器检验分为以下三种类别：(1) 新安装验收检验；(2) 定期检验；(3) 补充检验。
新安装验收检验在继电器新安装时进行。
新安装验收检验时，要求对继电器进行全面检查试验，以保证继电器投入运行后的性能和质量满足要求。
定期检验是指继电器运行后定期进行的检验。
定期检验又分为定期全部检验、定期部分检验以及作用于断路器的整组跳合闸试验三种情况。
定期检验时，应根据不同情况按照现场检验规程的要求，分别进行项目和内容的检查试验。
补充检验主要是指由于装置改造、一次设备检修或更换、运行中发现异常现象情况以及在事故以后所进行的检验，检验项目主要根据实际情况考虑确定。
2、检验的期限为了保证继电保护装置的正确工作，继电器在现场运行后应定期进行检查试验。
根据部颁的规定，继电器及装置在新投入运行后的第一年内必须进行一次全部检验，以便对继电器作全面检查、评价。
第一次定期全部检验以后，要求下一次进行全部检验的时间间隔为３～５年，即检验周期时间。
确定检验周期的长短，主要应从现场运行条件及继电器制造质量等方面考虑。
继电器及装置有需要经常予以监督的缺陷与薄弱环节，或者运行环境差、运行经验不足，或者运行状态不稳定时，可适当缩短检验周期，而在制造质量好、运行情况好时，可考虑适当延长检验周期。
除按照检验周期的规定进行定期全部检验外，根据检验条例要求，每年还必须进行一次部分检验及每年不少于一次作用于断路器的跳合闸试验，重点考核整组动作性能是否正常。
3、检验的注意事项(1)试验用电源及仪器设备试验所采用的交流试验电源必须保证具有良好的波形，加入继电器的电压和电流的波形应为正弦波，不得有畸变现象；交流试验电源和相应的调整设备应有足够的容量，保证作大负载试验时电源波形不会畸变；还应注意在进行试验时应尽量取相同的电压作试验电源，调整电流时采用电阻器调节的方法；在对继电器进行整定试验时，所用仪表的精度应不低于０.５级。
继电器使用方法
继电器是一种电气控制装置，它利用电磁吸引力原理来控制开关通断。
它在工业自动化控制、电力系统保护、家用电器控制等领域有着广泛的应用。
下面将介绍继电器的使用方法，希望对大家有所帮助。
1. 选择合适的继电器。
在使用继电器之前，首先要选择合适的继电器型号。
要根据实际控制的电流和电压来选择继电器的额定参数，以确保继电器能够正常工作并且具有足够的安全性能。
2. 连接继电器。
将继电器的触点与控制设备进行连接。
通常情况下，继电器的触点分为常开触点和常闭触点，根据实际需要选择连接方式。
在连接继电器时，要确保电路连接正确，避免接错线导致故障。
3. 调试继电器。
在连接完成后，需要对继电器进行调试。
可以通过给继电器加电，观察触点的通断情况来判断继电器是否工作正常。
同时，也可以通过测量继电器的触点电阻来验证继电器的工作状态。
4. 维护继电器。
在长时间使用过程中，继电器可能会出现接触不良、触点氧化等问题，因此需要定期进行维护。
可以使用专门的工具清洁继电器触点，确保其正常工作。
5. 注意安全。
在使用继电器时，要注意安全问题。
在连接电路时，要断开电源，避免触电。
同时，也要注意继电器的工作环境，避免进水、进尘等问题影响继电器的正常工作。
综上所述，继电器的使用方法并不复杂，但是在实际操作中需要注意细节，确保继电器能够正常工作。
希望以上内容对大家有所帮助，谢谢阅读！。

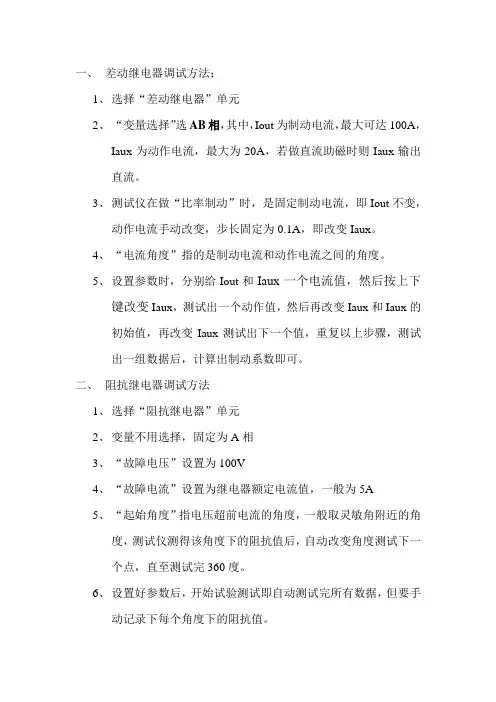

一、差动继电器调试方法：
1、选择“差动继电器”单元
2、“变量选择”选AB相，其中，Iout为制动电流，最大可达100A，
Iaux为动作电流，最大为20A，若做直流助磁时则Iaux输出
直流。
3、测试仪在做“比率制动”时，是固定制动电流，即Iout不变，
动作电流手动改变，步长固定为0.1A，即改变Iaux。
4、“电流角度”指的是制动电流和动作电流之间的角度。
5、设置参数时，分别给Iout和Iaux一个电流值，然后按上下
键改变Iaux，测试出一个动作值，然后再改变Iaux和Iaux的
初始值，再改变Iaux测试出下一个值，重复以上步骤，测试
出一组数据后，计算出制动系数即可。
二、阻抗继电器调试方法
1、选择“阻抗继电器”单元
2、变量不用选择，固定为A相
3、“故障电压”设置为100V
4、“故障电流”设置为继电器额定电流值，一般为5A
5、“起始角度”指电压超前电流的角度，一般取灵敏角附近的角
度，测试仪测得该角度下的阻抗值后，自动改变角度测试下一
个点，直至测试完360度。
6、设置好参数后，开始试验测试即自动测试完所有数据，但要手
动记录下每个角度下的阻抗值。

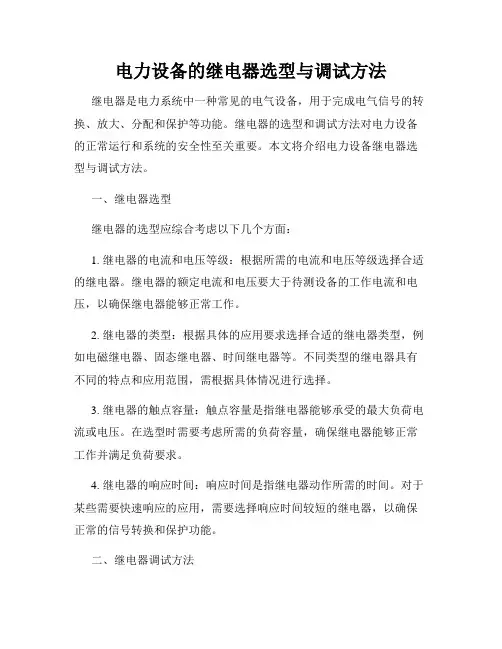

电力设备的继电器选型与调试方法继电器是电力系统中一种常见的电气设备，用于完成电气信号的转换、放大、分配和保护等功能。
继电器的选型和调试方法对电力设备的正常运行和系统的安全性至关重要。
本文将介绍电力设备继电器选型与调试方法。
一、继电器选型继电器的选型应综合考虑以下几个方面：1. 继电器的电流和电压等级：根据所需的电流和电压等级选择合适的继电器。
继电器的额定电流和电压要大于待测设备的工作电流和电压，以确保继电器能够正常工作。
2. 继电器的类型：根据具体的应用要求选择合适的继电器类型，例如电磁继电器、固态继电器、时间继电器等。
不同类型的继电器具有不同的特点和应用范围，需根据具体情况进行选择。
3. 继电器的触点容量：触点容量是指继电器能够承受的最大负荷电流或电压。
在选型时需要考虑所需的负荷容量，确保继电器能够正常工作并满足负荷要求。
4. 继电器的响应时间：响应时间是指继电器动作所需的时间。
对于某些需要快速响应的应用，需要选择响应时间较短的继电器，以确保正常的信号转换和保护功能。
二、继电器调试方法继电器的调试是确保其正常工作的重要环节，包括以下几个方面：1. 连接检查：在调试继电器之前，要仔细检查继电器和待测设备之间的连接，确保连接正确可靠。
特别注意继电器的线路接线和接地是否符合要求。
2. 参数设置：根据继电器的使用要求，设置合适的工作参数。
包括触发电流、动作时间、释放时间等，确保继电器按照预期工作。
3. 保护功能测试：继电器通常具有过流保护、过压保护等功能。
在调试时，应模拟各种故障条件，测试继电器的保护功能，确保在异常情况下能够及时切断电路。
4. 动作测试：通过输入不同的信号，测试继电器的动作和释放过程。
观察继电器是否能够准确地响应和动作，并检查继电器是否存在卡死或其他故障。
5. 故障排除：如果在调试过程中发现继电器有异常情况，需要进行故障排除。
可以检查继电器的线路连接、参数设置等，也可以更换继电器进行重新调试。

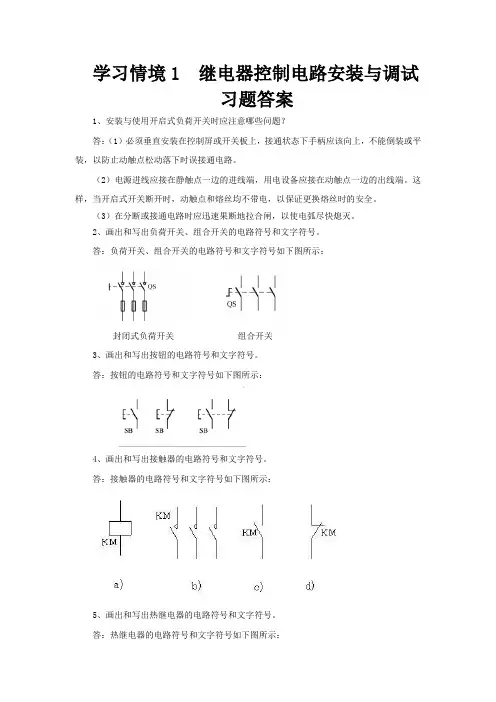

学习情境1 继电器控制电路安装与调试习题答案1、安装与使用开启式负荷开关时应注意哪些问题？答：（1）必须垂直安装在控制屏或开关板上，接通状态下手柄应该向上，不能倒装或平装，以防止动触点松动落下时误接通电路。
（2）电源进线应接在静触点一边的进线端，用电设备应接在动触点一边的出线端。
这样，当开启式开关断开时，动触点和熔丝均不带电，以保证更换熔丝时的安全。
（3）在分断或接通电路时应迅速果断地拉合闸，以使电弧尽快熄灭。
2、画出和写出负荷开关、组合开关的电路符号和文字符号。
答：负荷开关、组合开关的电路符号和文字符号如下图所示：封闭式负荷开关组合开关3、画出和写出按钮的电路符号和文字符号。
答：按钮的电路符号和文字符号如下图所示：4、画出和写出接触器的电路符号和文字符号。
答：接触器的电路符号和文字符号如下图所示：5、画出和写出热继电器的电路符号和文字符号。
答：热继电器的电路符号和文字符号如下图所示：6、交流接触器有几对主触点、几对辅助触点？答：交流接触器一般有三对常开主触点，2对辅助常开触点和2对辅助常闭触点。
7、接触器主要由哪几部分组成？答：接触器主要由电磁系统、触点系统和灭弧装置组成。
8、热继电器主要由哪几部分组成？热继电器主要由热元件、双金属片、传动推杆、触头系统等组成。
9、画出点动控制电路，并分析其工作原理。
答：点动控制电路如下图所示，工作原理为：合上组合开关QS。
启动：按下按钮SB→KM线圈得电→KM主触点闭合→电动机M通电运转。
停止：松开按钮SB→KM线圈失电→KM主触点断开→电动机M断电停止运转。
10、画出和写出熔断器的电路符号和文字符号。
答：熔断器的电路符号和文字符号如下图所示：11、画出自锁控制电路，并分析其工作原理。
答：自锁控制电路如下图所示，工作原理为：合上电源开关QS。
过载：电动机过载且时间较长→KM线圈失电→KM主触点断开→电动机M断电停止运转。
12、试设计可以从两地操作对一台电动机实现自锁控制的控制电路。

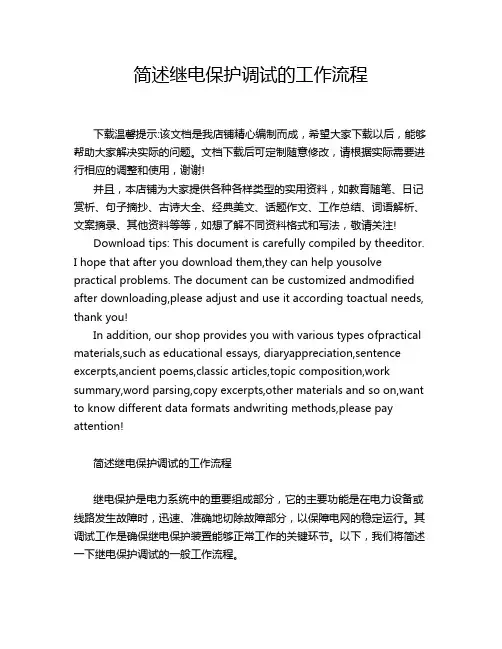

简述继电保护调试的工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述继电保护调试的工作流程继电保护是电力系统中的重要组成部分，它的主要功能是在电力设备或线路发生故障时，迅速、准确地切除故障部分，以保障电网的稳定运行。

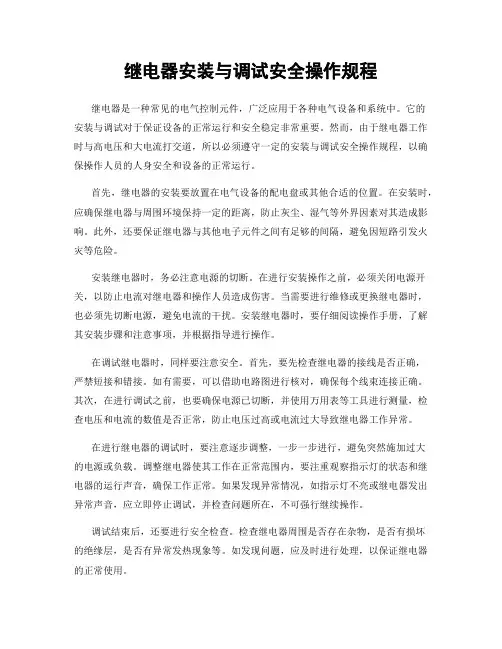

继电器安装与调试安全操作规程继电器是一种常见的电气控制元件，广泛应用于各种电气设备和系统中。
它的安装与调试对于保证设备的正常运行和安全稳定非常重要。
然而，由于继电器工作时与高电压和大电流打交道，所以必须遵守一定的安装与调试安全操作规程，以确保操作人员的人身安全和设备的正常运行。
首先，继电器的安装要放置在电气设备的配电盘或其他合适的位置。
在安装时，应确保继电器与周围环境保持一定的距离，防止灰尘、湿气等外界因素对其造成影响。
此外，还要保证继电器与其他电子元件之间有足够的间隔，避免因短路引发火灾等危险。
安装继电器时，务必注意电源的切断。
在进行安装操作之前，必须关闭电源开关，以防止电流对继电器和操作人员造成伤害。
当需要进行维修或更换继电器时，也必须先切断电源，避免电流的干扰。
安装继电器时，要仔细阅读操作手册，了解其安装步骤和注意事项，并根据指导进行操作。
在调试继电器时，同样要注意安全。
首先，要先检查继电器的接线是否正确，严禁短接和错接。
如有需要，可以借助电路图进行核对，确保每个线束连接正确。
其次，在进行调试之前，也要确保电源已切断，并使用万用表等工具进行测量，检查电压和电流的数值是否正常，防止电压过高或电流过大导致继电器工作异常。
在进行继电器的调试时，要注意逐步调整，一步一步进行，避免突然施加过大的电源或负载。
调整继电器使其工作在正常范围内，要注重观察指示灯的状态和继电器的运行声音，确保工作正常。
如果发现异常情况，如指示灯不亮或继电器发出异常声音，应立即停止调试，并检查问题所在，不可强行继续操作。
调试结束后，还要进行安全检查。
检查继电器周围是否存在杂物，是否有损坏的绝缘层，是否有异常发热现象等。
如发现问题，应及时进行处理，以保证继电器的正常使用。
除了安装与调试过程中的注意事项，日常维护也是确保继电器安全运行的关键。
定期检查继电器的电气连接是否良好，是否存在松动或腐蚀现象。
定期清洁继电器，防止灰尘和湿气对其造成影响。
时间继电器的调试方法有哪些
时间继电器是一种常用的控制设备，用于在设定的时间范围内实现电路的开关控制。
常见的时间继电器调试方法包括：
1. 确认供电电源：首先确认时间继电器的供电电源是否正常，检查是否有电压输出并满足设备的额定电压要求。
2. 设置时间参数：根据实际需要，设置时间继电器的各个参数，如延时时间、触发方式等。
根据使用说明书操作继电器的参数设置。
3. 连接继电器：将继电器正确连接到所需的电路中，确保连接正确无误。
4. 触发继电器：根据继电器的触发方式（例如电压触发、按钮触发等），进行触发操作，观察继电器的工作状态和控制效果。
5. 检查继电器输出：通过测量继电器的输出端是否正常工作，确认继电器是否准确地在设定的时间结束后切断或连接电路。
6. 调整时间参数：根据实际情况，对继电器的时间参数进行调整，确保继电器在所需的时间范围内准确可靠地工作。
7. 验证继电器的可靠性：通过多次触发继电器，检查是否能够稳定、可靠地工
作，并记录结果进行评估。
需要注意的是，为了确保安全，调试时应遵循电器使用安全操作规程，并避免直接触摸暴露的电路和导线。
时间继电器怎么调时间
时间继电器调时间的方法
1、调整静铁心与衔铁间的非导磁性垫片
非导磁性垫片不同厚度改变了工作气隙，气隙改变后，衔铁闭合后的稳定磁通也随之改变，由于磁通在正常工作时已接近饱和，气隙改变不大时对稳定磁通的大小几乎没有影响，但接入一定厚度的垫片将使剩磁通明显改变，因而改变了磁通变化曲线的位置，在释放弹簧松紧一定情况下，释放磁通不变，因此增加垫片的厚度可以减少延时；反之将增加延时。
非导磁性垫片一般用磷铜片制成，厚度为0.1、0.2、0.3毫米，这种调节延时的方法为阶梯调节，故用于粗调。
2、调节释放弹簧
释放弹簧越紧，反力越大，衔铁越易打开，延时越小，反之释放弹簧越松，则延时越大，释放弹簧的调节有一定限度，不能无限制地调松释放弹簧以达到延时增大，因为弹簧过松，延时会不准确，甚至衔铁会不能释放；同样也不能使弹簧过紧，以免衔铁不能吸合，这种方法可以连续平滑调节，故用于细调。
dl电流继电器调试讲解一、引言电流继电器是一种常用的电气设备，广泛应用于工业控制和电力系统中。
在实际应用中，正确的调试电流继电器非常重要，可以确保其正常运行和可靠性。
本文将对d l电流继电器的调试方法进行详细讲解。
二、d l电流继电器简介d l电流继电器是一种电磁式继电器，通过电磁线圈产生电磁力，使得触点进行吸合或分离，从而实现电流的切换或保护功能。
d l电流继电器具有结构简单、可靠性高、体积小、功耗低等特点，在电力系统中得到了广泛应用。
三、d l电流继电器调试前的准备工作在进行d l电流继电器的调试之前，我们需要完成以下准备工作：确认电路图：1.确保对电流继电器连接的电路图有清晰的理解。
检查电源：2.检查供电电源的电压和频率是否符合要求，并确保稳定可靠。
检查接线：3.检查电流继电器的线缆接线是否正确，确保连接牢固。
准备测试仪器：4.准备好万用表、示波器等测试仪器，用于对电流继电器的各项参数进行测量和分析。
四、d l电流继电器调试步骤检查线圈电源：1.使用万用表检查d l电流继电器线圈的电源电压，确认是否符合额定值。
若电压不稳定或超出额定范围，需要对电源进行调整或修复。
检查触点：2.使用万用表检查d l电流继电器触点的通断情况。
在正常情况下，继电器吸合后触点闭合，断电后触点分离。
若触点不正常，需要对继电器的触点进行清洁或更换。
测量线圈电阻：3.使用万用表测量d l电流继电器线圈的电阻值，确认是否符合额定值。
若电阻值异常偏大或偏小，可能意味着线圈短路或开路，需要对线圈进行修复或更换。
检查动作特性：4.使用示波器对d l电流继电器的动作特性进行测试。
将电流继电器连接到示波器上，观察电流继电器的动作时间和波形，确保其符合设计要求。
检查保护功能：5.对于具有保护功能的d l电流继电器，需要测试其保护功能是否正常。
可以模拟故障情况，观察继电器是否能够及时切断电流，并保护电路的安全运行。
五、d l电流继电器常见问题及解决方法电流继电器不能吸合：1.可能是由于电源电压不稳定或线圈接触不良导致的。
电流继电器动作电流的调整方法电流继电器动作电流的调整方法，这话一说，很多人可能会皱眉头，心里想着：这又是个啥东西啊？电流继电器就像个聪明的小助手，负责保护我们的电器设备，确保它们不被过多的电流“虐待”。
如何调整它的动作电流呢？今天就来轻松聊聊。
得了解一下电流继电器的基本原理。
它其实是通过电流的变化来动作的。
当电流过大时，它就会“嗖”一下跳闸，像个大力士把电器保护起来。
这就好比你在吃饭时，突然发现盘子里的菜太多，赶紧把多余的放到别人碗里，免得撑坏了自己。
所以，调整动作电流的目的，就是找到一个合适的“量”，让它既能保护设备，又不至于过于敏感，造成频繁的跳闸。
说到调整，首先得看看继电器上有没有调节螺丝，通常这个小家伙上面会有个旋钮，像调音台似的，你可以轻轻转动。
这个时候，心里千万别着急，慢慢来，给自己点时间。
你可以先把当前的设定记录下来，以免调得太过火，最后反而把设备搞得不堪重负。
比如，有些小电器对电流的要求很严格，而有些则相对宽松，像是一个偏爱清淡的朋友和一个爱吃辣的家伙，调得不合适，双方都不开心。
调节的时候，最好手边准备个万用表。
这个小工具能帮助你实时监测电流的变化，就像你在调试音乐时，耳朵要时刻关注音量一样。
如果你不小心把动作电流调得过低，那可就麻烦了。
因为这时候，电流一旦稍微上升，继电器就会像敏感的炸药一样，啪啪一声跳闸，把一切都搞得灰飞烟灭。
所以，稳住，稳住，记得量力而行。
另一个小技巧就是逐步调节，千万别一次性转得太多。
就像烹饪时加盐，不是一下子就把整瓶倒下去，而是慢慢加，边尝边调。
调到合适的动作电流，继电器就能轻松应对各种电流波动，既能保护设备，也能省心省力。
你会发现，保持设备运行的稳定，真是让人感觉舒心。
然后，要定期检查和维护继电器。
别让它一直待在“隐形”的角落，年久失修可不行。
这就像我们的人体，定期体检才能保证一切正常。
每隔一段时间，就把继电器拿出来，看看它的状态如何，有没有磨损、老化的迹象。
温度继电器调节操作方法温度继电器是一种用来控制温度的电子装置，它能够根据设定的温度值来实现自动调节的功能。
温度继电器通常由温度传感器、比较器、继电器和控制电路组成。
下面将详细介绍温度继电器的调节操作方法。
首先，我们需要确定所需的温度范围。
根据不同的应用需求，我们可以选择适当的温度范围。
例如，对于温室控制系统，我们可以将温度范围设置在20-30摄氏度之间。
接下来，我们需要将温度传感器连接到温度继电器上。
温度传感器通常是一种电阻式传感器，它能够感知所测温度并将其转换为电信号。
将传感器正确地连接到继电器上是非常重要的，这将确保所测温度能够准确地被继电器识别。
然后，我们需要设置继电器的上下限温度。
这些上下限温度值将决定继电器何时开启或关闭。
我们可以通过调节继电器上的调节旋钮来设置这些温度值。
将旋钮逆时针旋转，可以增加上限温度值；将旋钮顺时针旋转，可以增加下限温度值。
确保将这些温度值设置在想要的温度范围内。
接下来，我们需要选择继电器的动作方式。
温度继电器通常有两种动作方式：通断型和变送型。
通断型继电器在温度高于上限温度时关闭，低于下限温度时打开。
变送型继电器则会在温度高于上限温度时打开，低于下限温度时关闭。
根据具体需求选择适合的动作方式。
之后，我们需要将继电器连接到所需的电路。
继电器通常有一个输入端和一个输出端。
将输入端连接到电源和控制电路，将输出端连接到所需的设备或装置上。
确保连接正确、牢固，并在操作前进行测试以确保一切正常。
最后，我们需要对温度继电器进行调试和测试。
当温度达到上限温度时，继电器应该能够自动关闭；当温度低于下限温度时，继电器应该能够自动打开。
可以通过改变环境温度来测试温度继电器的响应速度和准确性。
总结起来，温度继电器的调节操作方法包括确定温度范围、连接温度传感器、设置上下限温度、选择动作方式、连接电路以及调试和测试。
正确地配置和使用温度继电器可以实现自动温度控制的功能，提高设备的安全性和节能性。
返回目录电力系统继电保护新技术与故障检验调试继电器设备检验操作与调试技术第十一章监视继电器检验与调试第一节BTJ-1、BTJ-1A型跳闸回路监视继电器用途与原理BTJ-1、BTJ-1A型跳闸回路监视继电器用来监视整个跳闸回路，并在下列情况下报警：蓄电池电源消失、跳闸线圈及其引线发生故障(不论断路器在“合”或“断”状态)、断路器辅助触点和监视继电器本身发生障碍。
BTJ-1型继电器的背后端子接线图见图11.1.1和图11.1.2。
〖请看图片DD49，+40mm。
110mm，BP〗图11.1.1 BTJ-1型跳闸回路图11.1.2 BTJ-1A型跳闸回路监视继电器背后端子接线图监视继电器背后端子接线图这两种继电器原理相同，均采用静态式原理构成，其原理框图见图11.1.3，BTJ-1型继电器的原理图见图11.1.4，两种继电器的接线端子对应关系见表11.1.1。
〖请看图片DD50，+47mm。
110mm，BP〗图11.1.3 BTJ-1、BTJ-1A型跳闸回路监视继电器原理框图表11.1.1 BTJ-1型和BTJ-1A型端子对应关系型号端子号BTJ-1 11 21 24 14 18 28 15 17 16 25 27 26 22BTJ-1A 1 13 15 2 2 14 4 6 5 16 18 17 3输入电流回路由RP1、R1、R11、C7、B组成，通过光电耦合器B输入到反相器中。
正常情况下，输入回路有电流，D1-3中10脚为高电位，此时V4导通，D2的2脚应是高电位，而D2的3脚为低电位，V6截止，执行元件K动作，绿色指示灯V3亮。
〖请看图片DD51，+79mm。
130mm，BP#〗图11.1.4 BTJ-1型跳闸回路监视继电器原理图故障时，输入回路的电流小于继电器的返回值(0.44mA)或者减小到零，D1中的10脚变为低电位，V4截止，D2的2脚瞬间变为低电位，3脚翻转为高电平，V6导通，维持绿灯V3亮和K的动作状态，C1开始充电。
继电器的调试方法
一.电流继电器实验
1.实验方法与步骤
⑴、外观与机械检查
1)检查转轴的纵向和横向活动范围：其活动范围应在0.15～0.3mm内。
2)检查舌片与电磁铁的间隙：“Z”形舌片活动范围为7°，舌片在静止和运动过程中不应与磁极相碰，并且有不小于0.5mm的间隙，间隙要求上下均匀。
3)检查触点：动、静触点间间距为1.5～2.0mm，继电器动作时，所交角度为55度～65度，且动触点在距静触点首端约1/3处接触，然后滑行至末端1/3处终止。
两个静触点倾斜度一致，并位于同一平面上。
⑵、动作电流和返回电流
1)接线如图4所用设备：电源刀闸一把，单相自耦调压器一台，升流器一台，交流电流表一只，DL-11电流继电器一只，指示灯一个。
图4
2)测定电流继电器的动作电流与返回电流：
①选择继电器线圈的连接方式（线圈串连时，其动作值即是刻度盘上所示的值，线圈并联时，其动作值为刻度盘上读数的两倍）。
调整继电器的指针（改变弹簧的拉力）于刻度最小，合上刀闸，调整调压器的输出增大至继电器动作（灯
亮），读取动作电流（I
op ）；再减小调压器的输出至灯灭，读取返回电流（I
re
）。
将 I
op 、I
re
填入表中，计算出返回系数。
K
re
＝I
re
/I
op
②改变继电器线圈的串连、并联方式，再进行整定值的选择。
分别再次测
量其 I
op 、I
re
，并且填入表中，计算出返回系数。
③以上实验，要求平稳单方面地调整电流数值，并应注意舌片转动情况。
如遇到舌片中途停顿或其它不正常情况，应检查轴承有无污垢、触点位置是否合适、舌片与电磁铁有无相碰等。
④动作值、返回值测量重复3次，每次测量值与整定值的误差不应大于±3％。
否则应检查轴承与轴尖。
⑶、继电器动作时间的测量
1)将继电器按图1-9接入电路。
2)合上电源，将电流调整至1.2倍额定值，再拉开刀闸。
3)起动401秒表，将其选择开关“K”定于“连续性”位置；手按回零按钮，使指针回到“0”位。
4)迅速合上刀闸，此时401秒表的读数即为继电器的动作时间，作3次取平均值填入表中（此时，动作时间不大于0.15秒）。
5)将电流增大到1.5倍动作值，再次进行测量（此时，动作时间不大于0.03秒）。
图5
⑷、电流继电器的调整方法
1)动作值不符合刻度盘时，应按以下方法调整：
①将继电器的把手放在最大值，当测出的动作电流值大于盘上数值时，应调整起始位置限制螺杆（在电木架左上方），使其移近磁极；小于盘上读数时，可将舌片的起始位置远离电磁铁的磁极。
②继电器的调整把手在最小刻度值时，主要调整弹簧，以改变动作值。
顺时针移动弹簧使电流减小，反之增大。
2)电流继电器的返回系数不应小于0.85，当返回系数大于0.9时应注意触点压力不应太小。
返回系数不满足规定的调整方法有：
①返回系数小于0.85大于0.9时，调整静触点片弹力，改变动触点位置。
②返回系数小于0.8时，应将舌片取下，弯曲舌片端部；或调整舌片在磁极间的位置。
舌片起始位置离开磁极的距离愈大，返回系数愈小，反之愈大；舌片终止位置距离磁极的间隙愈大，返回系数愈大，反之愈小（调整舌片终止位置的限制螺杆安装在电磁铁的右上方）。
二.低压继电器
1.实验方法与步骤
（1）外观与机械检查
1)检查转轴的纵向和横向活动范围。
其活动范围应在0.15～0.3mm内。
2)检查舌片与电磁铁的间隙。
“Z”形舌片活动范围为7°舌片在静止和运动过程中不应与磁极相碰，并且有不小于0.5mm的间隙，间隙要求上下均匀。
图6
3)检查触点。
动、静触点间间距为1.5～2.0mm，继电器动作时，所交角度为55度～65度，且动触点在距静触点首端约1/3处接触，然后滑行至末端1/3处终止。
两个静触点倾斜度一致，并位于同一平面上。
（2）动作电压与返回电压
1)接线如图1-10，所用设备：电源刀闸一把，单相自耦调压器一台，交流电压表一只，DJ-132电压继电器一只，指示灯一个。
2)测定电压继电器的动作电压与返回电压：
①、选择继电器线圈的连接方式（线圈并连时，其动作值即是刻度盘上所示的值，线圈串联时，其动作值为刻度盘上读数的两倍）。
调整继电器的指针（改变弹簧的拉力）于刻度最小，合上刀闸，调整调压器的输出增大至100V，均匀地降低电压至继电器动作（灯亮），读取动作电压（U
op
）；再增加调压器的输
出至灯灭，读取返回电压（U
re ）。
将U
op
、U
re
填入表中，计算出返回系数。
K
re
＝U
re
/ U
op
②、改变继电器线圈的串连、并联方式，再进行整定值的选择。
分别再次
测量其U
op 、U
re
，并且填入表中，计算出返回系数。
③、动作值、返回值测量重复3次，每次测量值与整定值的误差不应大于±3％。
否则应检查轴承与轴尖。
（3）电压继电器的调整方法——与电流继电器相同。
三. 时间继电器实验
1.实验方法与步骤
（1）机械部分检测
1)检查继电器内部各零件是否完好，螺丝是否牢固，接线是否可靠。
2)观测衔铁是否灵活，有无明显摩擦，返回应灵活自如。
3)时间机构的走动，从开始直至最终位置应均匀，不得忽快忽慢、跳动、停卡或滑行。
4)静触点的固定板，当松开固定螺丝时，转动应灵活无摩擦，动触点在距静触点首端约1/3处接触，然后滑行至1/2处终止，可靠的闭合静触点。
（2）所用设备：电源刀闸两把，滑线式电阻器一台，直流电压表一只，时间继电器一只，401秒表一块。
（3）动作电压与返回电压的测定
1)将继电器如图7接入电路。
图7
2)合上刀闸，调整滑线电阻使电压上升至时间继电器的衔铁刚好被吸入，此时的电压值为继电器的动作电压（直流继电器的动作电压不大于70％的额定电压值）。
然后减小继电器的输入电压值，电压降低到使继电器的衔铁返回，此时的电压值为继电器的返回电压（直流继电器的返回电压要求大于5％的额定电压值）。
（4）动作时间的整定
1)将继电器如图8接入电路。
图8
2)合上直流电源，将继电器的输入电压调整至额定值（220V），拉开刀闸，将电源断开。
3)合上交流电源起动401秒表，将其选择开关“K”定于“连续性”位置；手按回零按钮，使指针回到“0”位。
4)合上直流刀闸，依次测量继电器在各种刻度下的动作时间。
（5）时间继电器的调整方法
1)当刻度起始位置与定值不符，首先调整刻度盘的位置以满足要求，如动作时间长可将刻度盘往顺时针方向移动一个角度。
2)在最大刻度处与定值不符则应调整钟表机构。
3)调整钟表机构时，将延时静触点及刻度盘取下，将外壳作为延时动触点，扇形齿终点限止挡对外壳绝缘可作为静触点，接入秒表进行检验。
年。
