PROTEUS分析讲解

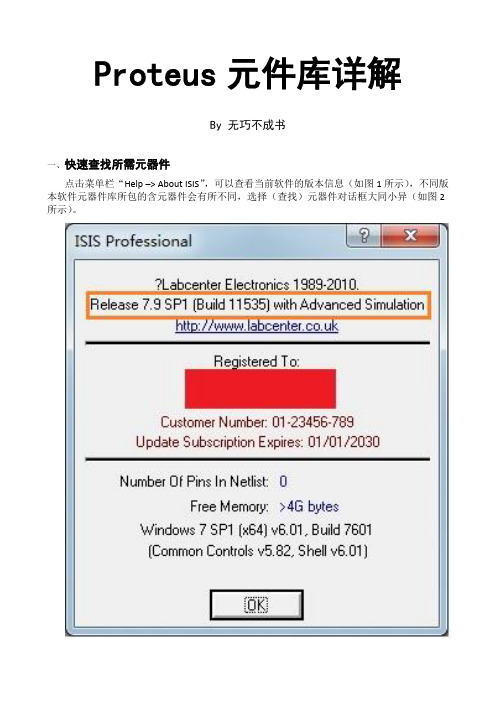

Proteus元件库详解By 无巧不成书一、快速查找所需元器件点击菜单栏“Help –> About ISIS”，可以查看当前软件的版本信息（如图1所示），不同版本软件元器件库所包的含元器件会有所不同，选择（查找）元器件对话框大同小异（如图2所示）。

图1 软件版本信息图2 选择器件对话框如何快速选择器件呢？1、通过关键字选择（查找）通过关键字选择（查找）是指通过在关键字框中输入所需选择的元器件索引信息的一部分或全部从元器件库中筛选出匹配关键字的元器件，从而达到快速选择（查找）到所需元器件的方式。

Proteus元器件索引信息包括元器件名称（Part Name）、库名称（Library）、元器件描述（Description）、大类名称（Category）、子类名称（Sub-Category）等，但不包括制造商名称（Manufacturer）。

可以同时输入多个关键字，多个关键字之间使用空格分隔，并不区分大小写；关键字输入支持通配符“？”和“*”，通配符的规定与Windows平台规定相同；要注意多个关键字之间是逻辑与的关系。

例如需要查找最大整流电流为“10A”耐压为“100V”的“二极管”，可以输入关键字“Diode 1A 100V”。

图3选择（查找）实例1关键字匹配方式：1)每个关键字都是基于“包含字符串”的原则来匹配的，除非将“完全匹配”选中，例如选择（查找）“OR Gate”，会找到“OR Gate”、“XOR Gate”等；2)只包含数字的关键字将只用数字与索引信息匹配，例如选择（查找）“8051”，则结果包括“80C51”，“1684”会找到“PIC16F84”等；3)关键字会被按照数值形式与元器件索引信息的任何数值进行匹配，例如选择（查找）“1500”会找到“1K5”或“1.5K”，“220n”会找到“0.22u”等；4)“完全匹配”：此选项在索引信息强制执行每一个关键字全词匹配，例如选择（查找）“ORGate”除了会找到“OR Gate”外，还会找到“XOR Gate”等其他结果，但若选中“完全匹配”将消除这种匹配的结果列表；5)“仅显示包含仿真模型的元器件”：选中此项，搜索结果中只显示包含仿真模型的元器件，不会显示匹配但不包含仿真模型的元器件。

Proteus基础仿真分析与电路控制描述Proteus是一款功能强大的电子仿真软件，可用于设计和分析电路。

本文档旨在介绍Proteus的基础仿真分析功能和电路控制描述方法。

仿真分析功能Proteus提供了多种仿真分析功能，可以帮助工程师验证电路的性能和功能。

以下是一些常用的仿真分析功能：1. 时域分析：通过时域分析，可以观察电压、电流等信号如何随时间变化。

可以使用Proteus内置的示波器来查看波形图，并进行分析。

2. 频域分析：通过频域分析，可以了解电路的频率响应。

Proteus支持使用傅里叶变换算法进行频域分析，并提供频谱图等工具。

3. 参数扫描：参数扫描功能可以帮助工程师研究电路的参数对输出结果的影响。

可以通过变化参数的值，观察输出结果的变化情况。

4. 误差分析：Proteus还提供了误差分析功能，可以帮助工程师评估电路的误差范围。

通过指定元件参数的偏差，可以模拟电路中的误差并进行分析。

电路控制描述为了对电路进行仿真分析，需要对电路进行控制描述。

Proteus 使用一种称为Hardware Description Language (HDL) 的语言来描述电路。

常用的HDL语言有Verilog和VHDL。

工程师可以使用这些语言来描述电路中的元件、信号和连接关系。

通过编写HDL代码，可以将电路的逻辑行为描述出来，以便进行仿真分析。

Proteus提供了一个集成的开发环境，可以用于编写和调试HDL代码。

通过这个环境，工程师可以对电路进行建模和仿真，并对仿真结果进行验证和分析。

小结Proteus是一款方便而强大的电子仿真软件，提供了丰富的仿真分析功能和支持多种HDL语言的电路控制描述方法。

它可以帮助工程师快速验证电路设计并进行性能分析。

希望本文档对您了解Proteus的基础仿真分析和电路控制描述有所帮助。

如果有任何问题，请随时联系我。

proteus的的实验报告Proteus的实验报告引言：Proteus是一种功能强大的虚拟电路设计软件，广泛应用于电子工程师和学生的实验和学习中。

本文将通过实验报告的形式，介绍Proteus的基本特点、使用方法以及实验过程和结果，以期帮助读者更好地了解和掌握这一工具。

一、Proteus的基本特点Proteus是一款集仿真、绘图和PCB设计于一体的软件，它的主要特点包括以下几个方面：1. 仿真功能：Proteus可以对电路进行仿真，模拟电路的工作原理和性能。

通过仿真功能，用户可以在软件中快速验证设计的正确性，避免在实际制作电路前出现问题。

2. 绘图功能：Proteus提供了丰富的元器件库和绘图工具，用户可以根据需要自由选择和布局元器件，绘制出符合要求的电路图。

这对于学习电路原理和进行电路设计非常有帮助。

3. PCB设计功能：Proteus还具备PCB设计的能力，用户可以通过软件将电路图转化为实际的PCB布局，并进行相关的布线和优化。

这对于电子工程师来说，是一个非常方便和高效的工具。

二、Proteus的使用方法在使用Proteus之前，我们首先需要了解一些基本操作和流程，以便更好地使用这个软件。

以下是一般的使用方法：1. 创建电路图：打开Proteus软件后，我们可以选择创建一个新的项目，并在项目中创建电路图。

在电路图中，我们可以选择所需的元器件，并进行布局和连线。

2. 添加仿真器件：在电路图中，我们可以添加各种仿真器件，如电源、信号发生器、示波器等。

这些器件可以模拟实际电路中的各种信号和元件。

3. 进行仿真：在电路图中添加完所需的元器件后，我们可以进行仿真。

通过设置仿真参数和激励信号，可以模拟电路的工作情况，并观察各个元件之间的相互作用。

4. 分析仿真结果：仿真完成后，我们可以分析仿真结果，观察电路的工作情况、电压和电流的波形等。

通过对仿真结果的分析，我们可以判断电路的性能和问题所在。

5. PCB设计：如果需要将电路图转化为实际的PCB布局，我们可以在Proteus中进行相关的设计和布线。

Proteus入门图解教程Proteus入门教程Proteus单片机仿真软件是英国Labcenter公司开发的电路分析与实物仿真软件。

它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，是目前最好的仿真单片机及外围器件的工具。

下面开始简单介绍一下Proteus 的使用，以点单片亮一个发光二极管为例。

（本教程使用的Proteus 版本是Proteus7.5 sp3 Professional汉化版）1.运行ISIS 7 Professional，出现以下窗口界面：2．选择元件，把元件添加到元件列表中：单击元件选择按钮“P”（pick）, 弹出元件选择窗口：在左上角的对话框“关键字”中输入我们需要的元件名称，在这个实验中我们需要的元件有：单片机AT89C52（Microprocessor AT89C52）,晶振(CRYSTAL)，电容(CAPACITOR)，电阻(Resistors)，发光二极管 (LED －BLBY)。

输入的名称是元件的英文名称。

但不一定输入完整的名称，输入相应关键字能找到对应的元件就行，例如，在对话框中输入“89C52”，得到以下结果：在出现的搜索结果中双击需要的元件，该元件便会添加到主窗口左侧的元件列表区：元件预览图搜索结果 双击也可以通过元件的相关参数来搜索，例如在这个实验需要30pF 的电容，我们可以在“关键字”对话框中输入“30p ”；文档最后附有一个“Proteus 常用元件库”,可以在里面找到相关元件的英文名称。

找到所需要的元件并把它们添加到元件区3.绘制电路图（1）选择元件在元件列表区单击选中AT89C52，把鼠标移到右侧编辑窗口中，鼠标变成铅笔形状，单击左键，框中出现一个AT89C52 原理图的轮廓图，可以移动。

鼠标移到合适的位置后，按下鼠标左键，原理图放好了。

AT89C52晶振 电容 电阻 发光二极管依次将各个元件放置到绘图编辑窗口的合适位置：绘制电路图时常用的操作：放置元件到绘图区单击列表中的元件，然后在右侧的绘图区单击，即可将元件放置到绘图区。

proteus功能介绍Proteus是一种基于仿真的电子设计自动化（EDA）软件，主要用于电路设计、布局和仿真。

它是一种综合的工具，能够模拟和分析数字、模拟和混合信号电路。

Proteus的功能包括以下几个方面：1. 电路设计和布局：Proteus提供了一个直观的界面，允许用户通过拖放和连接各种元件来设计和布局电路。

用户可以选择从库存中的多个元件种类，如电阻、电容、电感、集成电路和各种传感器等。

用户还可以使用设置工具来自定义参数和特性。

2. 仿真和验证：Proteus具有强大的仿真引擎，能够模拟和验证电路的功能和性能。

用户可以通过添加信号源和测量仪表来模拟各种输入和输出情况。

此外，Proteus还提供了先进的数字和模拟混合仿真功能，使用户能够同时模拟数字和模拟信号。

3. PCB设计：Proteus还提供了用于PCB设计的工具。

用户可以在电路设计的基础上生成PCB布局，并使用自动布线功能完成布线。

Proteus 还支持不同层次的仿真和验证，可以帮助用户发现和解决电路设计和布局中的问题。

4. Arduino和其他微控制器仿真：Proteus对于Arduino和其他常见的微控制器也提供了仿真支持。

用户可以直接在Proteus中模拟运行Arduino代码，以验证其功能和性能。

这对于开发和调试嵌入式系统非常有用。

5. 3D渲染和模型库：Proteus还具有强大的3D渲染引擎，可以将设计转换为逼真的3D模型。

用户可以通过选择和调整模型参数来创建自定义的3D模型。

Proteus还提供了一个广泛的模型库，包括不同类型的元器件和设备，用户可以从中选择合适的模型。

6. 教育和培训：Proteus是一种广泛用于教育和培训的工具。

它提供了一个易于理解和操作的界面，适合初学者学习电路设计和仿真。

它还提供了大量的实例和教程，帮助用户快速掌握使用该软件的技巧和知识。

总的来说，Proteus是一个非常强大和全面的电子设计自动化软件，能够满足从初学者到专业工程师的各种需求。
