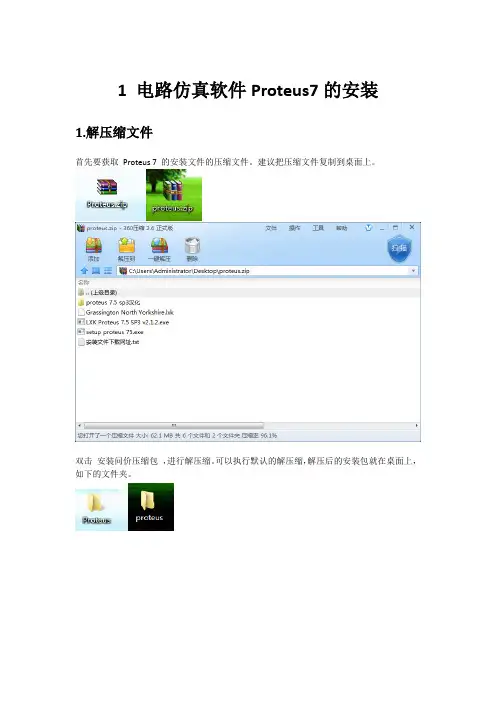

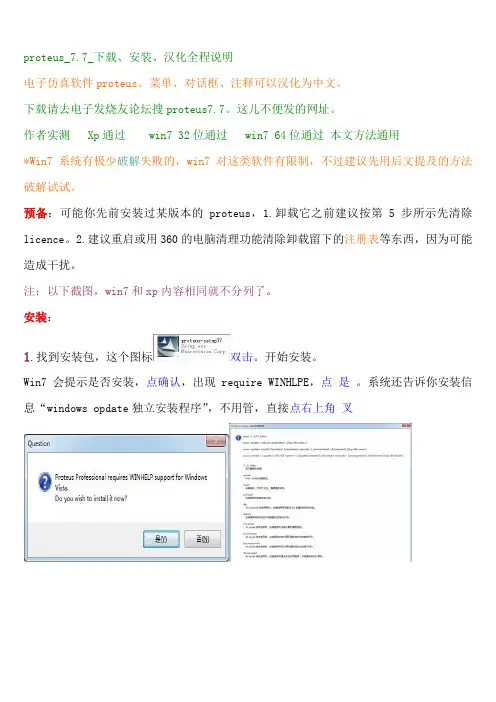

1 电路仿真软件Proteus7的安装1.解压缩文件首先要获取Proteus 7 的安装文件的压缩文件。

建议把压缩文件复制到桌面上。

双击安装问价压缩包，进行解压缩。

可以执行默认的解压缩，解压后的安装包就在桌面上，如下的文件夹。

解压缩后可以获得如下界面的安装文件及文件夹。

2.运行安装程序双击解压缩后文件夹中的安装文件——setup proteus 75 。

以一个弹出来的对话框是询问是否安装WINHELP 。

选择“是”。

出现如下窗口，观点这个窗口就可以了。

单击“Next”，执行下一步。

单击“Yes”，向后执行。

不用选择，使用默认的“Use a locally Licence Key”。

利用当地许可证密钥。

单击“Next”，执行下一步。

安装相关的元件库协议。

3.安装许可协议单击“Next”，执行下一步。

安装相关的元件库协议。

单击“Browse For Key File”，浏览密钥文件。

找到解压缩得到的安装文件夹，选择文件“Grassington North Yorkshire.lxk”，然后单击“打开”单击“Install”执行“Install”后，单击“Close”单击“Next”，执行下一步。

单击“Next”，执行下一步。

单击“Next”，执行下一步。

单击“Next”，执行下一步。

单击“Next”，执行下一步。

单击“完成”，Proteus 安装完成。

弹出“RELEASE NOTES”，可以浏览查看一下Proteus 7.5 的相关说明和新特性，关闭窗口即可。

4.软件解锁安装完毕，在解压缩的文件中，找到文件“LXK Proteus 7.5 SP3 v2.1.2”，图标是两个钥匙，双击执行Proteus解锁。

使用默认安装路径时，不用做其他路径选择操作，直接单击“Update”。

更新完成，单节“确定”。

一切安装好了。

5.创建桌面快捷方式为了方便使用，建议将程序发送到桌面上一个快捷方式。

开始—〉所有程序—〉Proteus 7 Professional——〉ISIS 7 Professional。

概况这个文档是 PROTEUS 三大模块的简易操作指南。

如果需要更详细的使用介绍,请查阅帮助菜单中的相应栏目。

另外,官方网站提供技术论坛供大家讨论:最后,如果使用过程中还有问题请联系我们当地的代理公司寻求技术支持,或者直接发邮件至 support@(请在标题栏写上正版用户编号。

系统需求PROTEUS Design Suit 7可以在以下操作系统中使用:注意, PROTEUS 软件也可能能在 Windows 98, NT, Millennuium等合法windows 系统中使用,只不过 LABCENTER 和 MICROSOFT 都已经不再对此提供技术支持服务。

对于 PROTEUS VSM 处理器仿真,电脑 CPU 越快,仿真效果更好。

一台 1G 处理器, 256MB 内存, 150MB 硬盘的电脑是进行仿真的最低配置。

安装:Proteus默认安装文件夹如下:如果想倒入旧版本中的库, 只需将库文件放到上述对应 LIBRARY 文件夹下。

对于旧版本中的设计,新版本将自动识别。

自动更新:PROTEUS7提供一个升级管理器,利用它我们可以自动将软件更新到最新版本。

在窗口右下角对话框可以选择更新检测频率。

如果您电脑有网络连接, 我们简易你将更新选项设置为默认, 这样可以保证您永远最快的使用上最新的 PROTEUS 软件。

ISIS 目录第 1章 ISIS编辑器指南 ...............................................................................................................10 1.1 缩放 .................................................................................................................................10 1.2 平移 (10)第 2章原理图输入简介 .............................................................................................................. 11 2.1 设计可视帮助 ..................................................................................................................12 2.2 选取元件 ..........................................................................................................................13 2.3 放置元件 .. (14)2.4 连线 .................................................................................................................................17 第3章元件标签 ..........................................................................................................................20 3.1 编辑元件标签 (20)3.2 移动元件签 ......................................................................................................................21 第 4章块编辑功能 . (21)第 5章强化练习 ..........................................................................................................................23 第 6章器件标注 .. (24)第 7章创建器件 ..........................................................................................................................26 7.1 绘制新元件 . (26)7.2 封装入库 ..........................................................................................................................29 第 8章最后一笔 .. (32)第 9章保存与打印 ......................................................................................................................33 第 10章器件创建的补充 (34)10.1 制作一个多元器件 ........................................................................................................34 第 11章可视化封装工具 .............................................................................................................35 11.1 制作一个相似的器件 (36)11.2 替换元件 ........................................................................................................................37 第 12章符号与符号库 . (37)第 13章设计浏览器 ....................................................................................................................37 第 14章产生报告 (40)第 15章大型的设计 (41)第 1章交互式仿真指南 ..............................................................................................................43 1.1 介绍 .................................................................................................................................43 1.2 绘制一个电路图 .. (43)1.2.1 放置元件 (43)1.2.2 移动和旋转 (44)1.2.3 缩放和捕捉 (44)1.2.4 连线 (44)1.3 编写程序(汇编 (44)1.3.1 编写源程序 (44)1.3.2 链接编译源程序 (46)1.3.3 调试程序 (46)仿真电路 .................................................................................................................46 调试模式 .................................................................................................................46 设置断点 .................................................................................................................47 寻找BUG................................................................................................................47 1.3.4 测量 .......................................................................................................................47 1.4 编写程序(C/C++ .......................................................................................................49 1.4.1 在PROTEUS VSM 中调试 C 程序 .......................................................................49 1.4.2 支持的目标文件格式 ...........................................................................................49 第 2章高级调试指南 (50)2.1 调试窗口 ..........................................................................................................................50 2.2 诊断配置 .. (50)2.3 仿真顾问 ..........................................................................................................................52 2.3.1 使用仿真顾问导航至器件 ...................................................................................52 2.3.2 使用仿真顾问导航至网络 ...................................................................................53 2.4 硬件断点 .. (54)2.4.1 建立硬件断点 (54)第 3章 MPLAB IDE 使用相关配置 ............................................................................................55 第 4章高级图形仿真 ..................................................................................................................56 4.1 开始 .................................................................................................................................56 4.2 激励源 .. (57)4.3 探针 .................................................................................................................................58 4.4 图表 (58)4.5 仿真 .................................................................................................................................58 4.6 测量 (59)4.7 使用电流探针 ..................................................................................................................59 4.8 频率分析 ..........................................................................................................................59 4.9 扫描变量分析 (60)4.10 噪声分析 (60)第 1章介绍 ..................................................................................................................................62 第2章 LAYOUT 编辑软件概况 ................................................................................................62 第 3章基本布局 /布线技术 .........................................................................................................64 3.1 概述 .................................................................................................................................64 3.2 封装选择 .. (65)3.3 封装放置 ..........................................................................................................................67 3.4 选择及移动封装 .. (68)3.5 布线 .................................................................................................................................69 3.6 标注 (70)3.7 板的外框 ..........................................................................................................................71 3.8 块编辑 .............................................................................................................................71 使用选择过滤器进行精选 .............................................................................................72 使用拖曳手柄进行精选 .................................................................................................72 3.9 布线编辑 .. (74)3.9.1 概述 (74)3.9.2 右键菜单 (75)3.9.3 过孔放置 (75)3.9.4 标记走线 (76)3.9.5 移动 /拖曳走线 (76)3.9.6 删除走线 (77)3.9.7 改变走线宽度 (77)3.9.8 自动缩颈 (78)3.9.9 重布线 (78)3.9.10 连接高亮显示 (78)3.10 3D预览 ...........................................................................................................................79 3.10.1 基本导航 .............................................................................................................80 3.10.2 设定视图 .............................................................................................................80 3.11 生成 PCB.......................................................................................................................81 3.12 库 .. (81)3.12.1 封装库 (82)3.12.2 符号库 (84)3.13 从网络表绘制PCB.......................................................................................................84 3.13.1 准备好PCB 设计对应的原理图 .......................................................................84 3.13.2 放置元件 .............................................................................................................85 3.13.3 编辑放置的元件 .................................................................................................86 3.13.4 飞线 .....................................................................................................................86 3.13.5 手工布线 .............................................................................................................87 3.13.6 自动布线 .............................................................................................................88 3.13.7 手工和自动混合布线 .........................................................................................88 3.13.8 布线策略 .............................................................................................................89 3.13.9 连接规则检查 .....................................................................................................90 3.13.10 电源层 ...............................................................................................................90 3.13.11 交叉探测 .. (91)3.13.12 生成制板文件 (92)I S I S 部分第 1章 ISIS编辑器指南启动 ISIS 程序,界面如下图:1为编辑窗口, 2为对象选择器, 3为预览窗口。

Proteus软件使用方法一2008-11-18 20:47Proteus软件是Labcenter Electronics公司的一款电路设计与仿真软件，它包括ISIS、ARES等软件模块，ARES模块主要用来完成PCB的设计，而ISIS模块用来完成电路原理图的布图与仿真。

Proteus的软件仿真基于VSM技术，它与其他软件最大的不同也是最大的优势就在于它能仿真大量的单片机芯片，比如MCS-51系列、PIC系列等等，以及单片机外围电路，比如键盘、LED、LCD等等。

通过Proteus软件的使用我们能够轻易地获得一个功能齐全、实用方便的单片机实验室。

本文中由于我们主要使用Proteus软件在单片机方面的仿真功能，所以我们重点研究ISIS模块的用法，在下面的内容中，如不特别说明，我们所说的Proteus软件特指其ISIS模块。

在进行下面的操作前，我先说明一点：我的Proteus版本是7.1，如果你使用的是6.9以前的版本，可能你发现在鼠标操作上会略有不同。

这主要表现在6.9以前的版本鼠标左右键的作用与一般软件刚好相反，而7.0以后已经完全改过。

下面我们首先来熟悉一下Proteus的界面。

Proteus是一个标准的Windows窗口程序，和大多数程序一样，没有太大区别，其启动界面如下图所示：如图中所示，区域①为菜单及工具栏，区域②为预览区，区域③为元器件浏览区，区域④为编辑窗口，区域⑤为对象拾取区，区域⑥为元器件调整工具栏，区域⑦为运行工具条。

下面我们就以建立一个和我们在Keil简介中所讲的工程项目相配套的Proteus工程为例来详细讲述Proteus的操作方法以及注意事项。

首先点击启动界面区域③中的“P”按钮（Pick Devices，拾取元器件）来打开“Pick Devices”（拾取元器件）对话框从元件库中拾取所需的元器件。

对话框如下图所示：在对话框中的“Keywords”里面输入我们要检索的元器件的关键词，比如我们要选择项目中使用的AT89C51，就可以直接输入。

Proteus 7建造元件之杨若古兰创作在建造道理图器件前应先将器件所对应的PCB封装建造好，以便进行封装的指定.打开Proteus 7.4 ISIS 道理图绘制软件.单击右边工具栏中的2D Graphics Box Mode（2D图形框体模式）图标，在旁边的列表当选择“COMPONENT”画一个框.然后单击右边工具栏中的Device Pins Mode（器件引脚模式）图标，在旁边的列表当选择“ DEFAULT”画管脚.其中，DEFAULT暗示普通引脚；INVERT暗示低电平无效的引脚；POSCLK暗示脉冲降低沿无效的时钟输入引脚；NEGCLK暗示脉冲上升沿无效的时钟输入引脚；SHORT暗示端普通引脚；BUS暗示普通总线引脚.在选择元件引脚时应根据元件引脚实际功能进行选择，留意：在摆放引脚时应将有叉的一端放在外侧，由于，那是用于连接导线用的.当引脚放置完后，右键单击引脚，在弹出的下拉列表当选择“ Edit Properties”（即编辑属性），在弹出的对话框中输入引脚名称，引脚编号，引脚电气类型等，若不想显示引脚名称则可将“显示名称”后的对勾去掉，然后点击Next或OK退出.将所有引脚按上述方法进行设置.如下图所示：当所有引脚设置完成后，然后单击右边工具栏中的（选择模式）将所绘制的图形框选起来（酿成红色），点击菜单栏中的Library （库），鄙人拉列表当选择Make Device…（建造元件），在弹出的对话框中的Device Name（器件名称）中输入器件名，例如CSI24WC02；在Reference Prefix（参考前缀）中输入援用前缀（放置器件时的默认名称），例如U ，其他坚持不变，点击Next，如下图：接着点击“ADD/Edit”按钮为元件添加封装，如下图：在弹出的对话框中接着点击“Add”或直接输入封装名，如下图：在弹出的对话框当选择一个封装，然后点击确定.如下图所示：接着将元件引脚和封装引脚进行对应，方法如下：先点击“A”栏中的引脚号，然后点击右侧的焊盘号，如许便将道理图中的引脚与PCB图中的引脚对应好了，按照同样的方法将其它引脚进行对应.完成后单击Assign??Package s??（指定封装）按钮.如下图：点击Next出现器件属性与定义对话框，坚持默认值.如下图：点击Next出现器件数据手册和帮忙文件定义对话框，没无数据手册和帮忙文件的则不必进行指定，直接点击??Next.如下图：出现索引和库选择话框，在Device??Category 器件类??后单击New，在弹出的对话框中输入器件目录，例如myLIB.如下图：在Device SubCategory（器件子类）后点击New，在弹出的对话框中输入器件子类的目录，例如接插件.如下图：在Device Description (器件描述)项中输入对器件的说明，点击确定.如下图：到此，该器件建造完成.此刻就可以使用该元件了，从Pick Devices对话框中的类别中的myLIB中就可以找到该元件了.记着将刚才建造器件的图形删除掉.。
