轴向拉压应力及力学性能

第二单元第二章 杆件的轴向拉压应力与材料的力学性能§2-1 引言工程实例: 连杆、螺栓、桁架、房屋立柱、桥墩……等等。

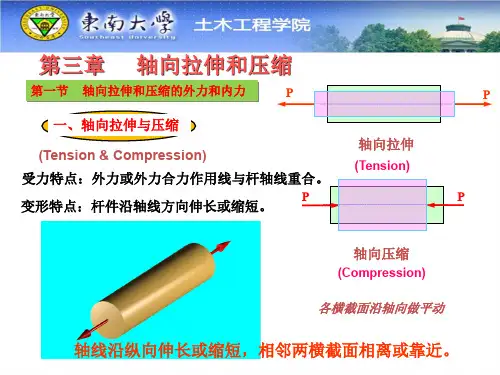

力学特征: 构件：直杆外力：合力沿杆轴作用(偏离轴线、怎样处理?)内力：在轴向载荷作用下，杆件横截面上的唯一内力分量为轴力N ，它们在该截面的两部分的大小相等、方向相反。

规定拉力为正，压力为负。

变形：轴向伸缩§2-2 拉压杆的应力一、拉压杆横截面上的应力(可演示，杆件受拉，上面所划的横线和纵线仍保持直线，仅距离改变，表明横截面仍保持为平面)平面假设→应变均匀→应力均匀AN=σ或A P =σ(拉为正，压为负)二、Saint-Venant 原理(1797-1886，原理于1855年提出)问题：杆端作用均布力，横截面应力均布。

杆端作用集中力，横截面应力均布吗? 如图, 随距离增大迅速趋于均匀。

局部力系的等效代换只影响局部。

它已由大量试验和计算证实，但一百多年以来，无数数学力学家试图严格证明它，至今仍未成功。

这是固体力学中一颗难以采撷的明珠。

三、拉压杆斜截面上的应力(低碳钢拉伸，沿45°出现滑移线，为什么?)0cos =-P Ap αα ασ=α=αcos cos AP p ασ=α=σαα2cos cos pασ=α=ταα22sin sin p ()0=ασ=σm ax ()452=ασ=τmax方位角α：逆时针方向为正剪应力τ：使研究对象有顺时针转动趋势为正。

例1和例2，看书p17,18§2-3 材料拉伸时的力学性能(构件的强度、刚度和稳定性，不仅与构件的形状、尺寸和所受外力有关，而且与材料的力学性能有关。

拉伸试验是最基本、最常用的试验。

)一、拉伸试验P18： 试样 拉伸图绘图系统放大变形传感器力传感器--→→→→二、低碳钢拉伸时的力学性能材料分类：脆性材料（玻璃、陶瓷和铸铁）、塑性材料(低碳钢：典型塑性材料)四个阶段：线性阶段（应力应变成正比，符合胡克定律，正比阶段的结束点称为比例极限）、屈服阶段(滑移线)（可听见响声，屈服极限s σ）、强化阶段（b σ强度极限）、局部变形(颈缩)阶段（名义应力↓，实际应力↑） 三(四个)特征点：比例极限、（接近弹性极限）、屈服极限、强度极限(超过强度极限、名义应力下降、实际应力仍上升)。

直杆轴向拉伸与压缩时的变形与应力分析和拉伸与压缩时材料的力学性能——教案第一章：直杆轴向拉伸与压缩的基本概念1.1 学习目标1. 了解直杆轴向拉伸与压缩的基本概念；2. 掌握直杆轴向拉伸与压缩的变形与应力分析方法。

1.2 教学内容1. 直杆轴向拉伸与压缩的定义；2. 直杆轴向拉伸与压缩的变形与应力分析方法。

1.3 教学活动1. 讲解直杆轴向拉伸与压缩的基本概念；2. 分析直杆轴向拉伸与压缩的变形与应力分析方法。

第二章：直杆轴向拉伸与压缩的变形分析2.1 学习目标1. 了解直杆轴向拉伸与压缩的变形规律；2. 掌握直杆轴向拉伸与压缩的变形分析方法。

2.2 教学内容1. 直杆轴向拉伸与压缩的变形规律；2. 直杆轴向拉伸与压缩的变形分析方法。

2.3 教学活动1. 讲解直杆轴向拉伸与压缩的变形规律；2. 分析直杆轴向拉伸与压缩的变形分析方法。

3.1 学习目标1. 了解直杆轴向拉伸与压缩的应力分布；2. 掌握直杆轴向拉伸与压缩的应力分析方法。

3.2 教学内容1. 直杆轴向拉伸与压缩的应力分布；2. 直杆轴向拉伸与压缩的应力分析方法。

3.3 教学活动1. 讲解直杆轴向拉伸与压缩的应力分布；2. 分析直杆轴向拉伸与压缩的应力分析方法。

第四章：拉伸与压缩时材料的力学性能4.1 学习目标1. 了解拉伸与压缩时材料的力学性能指标；2. 掌握拉伸与压缩时材料的力学性能分析方法。

4.2 教学内容1. 拉伸与压缩时材料的力学性能指标；2. 拉伸与压缩时材料的力学性能分析方法。

4.3 教学活动1. 讲解拉伸与压缩时材料的力学性能指标；2. 分析拉伸与压缩时材料的力学性能分析方法。

第五章：实例分析与应用5.1 学习目标2. 能够应用所学知识解决实际问题。

5.2 教学内容1. 直杆轴向拉伸与压缩的实例分析；2. 应用所学知识解决实际问题。

5.3 教学活动1. 分析直杆轴向拉伸与压缩的实例；2. 解决实际问题，巩固所学知识。

第六章：弹性模量的概念与应用6.1 学习目标1. 理解弹性模量的定义及其物理意义；2. 掌握弹性模量在材料力学中的应用。

第二章轴向拉压应力与材料的力学性能题号页码2-1 (1)2-3 (2)2-5 (2)2-7 (3)2-9 (4)2-10 (4)2-15 (5)2-16 (6)2-18 (7)2-21 (8)2-22 (9)（也可通过左侧题号书签直接查找题目与解）2-1试画图示各杆的轴力图。

题2-1图解：各杆的轴力图如图2-1所示。

图2-12-3 图示轴向受拉等截面杆，横截面面积A =500mm 2，载荷F =50kN 。

试求图示斜截面m -m 上的正应力与切应力，以及杆内的最大正应力与最大切应力。

题2-3图解：该拉杆横截面上的正应力为 100MPa Pa 10001m10500N 10508263=×=××==.A F σ－ 斜截面m -m 的方位角，o50−=α故有MPa 341)50(cos MPa 100cos 22.ασσ=−⋅==o α MPa 249)100sin(MPa 502sin 2.αστα−=−⋅==o 杆内的最大正应力与最大切应力分别为 MPa 100max ==σσMPa 502max ==στ 2-5 某材料的应力-应变曲线如图所示，图中还同时画出了低应变区的详图。

试确定材料的弹性模量E 、比例极限p σ、屈服极限s σ、强度极限b σ与伸长率δ，并判断该材料属于何种类型（塑性或脆性材料）。

题2-5解：由题图可以近似确定所求各量。

220GPa Pa 102200.001Pa 10220∆∆96=×=×≈=εσEMPa 220p ≈σ， MPa 240s ≈σ， MPa 440b ≈σ， %7.29≈δ 该材料属于塑性材料。

2-6 一圆截面杆，材料的应力-应变曲线如题2-6图所示。

若杆径d =10mm ，杆长 l =200mm ，杆端承受轴向拉力F = 12kN 作用，试计算拉力作用时与卸去后杆的轴向变形。

若轴向拉力F =20kN ，则当拉力作用时与卸去后，杆的轴向变形又分别为何值。

变截面圆杆轴向拉压时的应力分析在工程结构设计和力学分析中，经常会涉及到圆杆的轴向拉压情况。

变截面圆杆轴向拉压时，需要进行应力分析来评估其强度和稳定性。

本文将从变截面圆杆的应变分析、应力分析及强度评估三个方面进行详细阐述。

首先，我们来看变截面圆杆的应变分析。

对于一个轴向受拉力F作用下的圆杆，根据拉伸应变的定义，应变ε=△L/L，其中△L为杆件拉伸后的长度增量，L为杆件的初始长度。

对于直径为d1、d2的两个不同截面的圆杆，它们的初始长度相同，即L1=L2=L。

假设两个不同截面的圆杆受到相同的拉伸力F，根据应变的定义，应变ε1=△L1/L,ε2=△L2/L。

由于△L1和△L2相同，所以ε1和ε2的大小仅取决于截面直径的大小。

当杆截面直径越大，即d1>d2时，应变ε1>ε2，即在截面直径较大的地方应变更大，而在截面直径较小的地方应变较小。

这说明在变截面圆杆的拉伸过程中，截面直径较大的地方应变较大，即应力集中。

接下来，我们来探讨变截面圆杆的应力分析。

根据胡克定律，杆件内的应力与应变成正比。

对于同一截面的圆杆，内部各点的应力大小相同，在轴向拉伸的情况下，圆杆通过截面的轴向拉力均等。

然而，在变截面圆杆的轴向拉压过程中，不同截面处的应力是不同的。

如上述应变分析中所述，截面直径较大的地方应变更大，那么根据胡克定律，截面直径较大的地方应力也更大。

因此，在截面直径较大的地方，应力集中，容易产生应力集中现象。

这就要求我们在杆件设计时，要尽量避免或减小应力集中的情况。

最后，我们来评估变截面圆杆的强度。

材料的抗拉强度是指材料能够承受的最大拉伸力。

当变截面圆杆的拉力超过了材料的抗拉强度时，杆件就会发生塑性变形或断裂。

根据材料力学的知识，破坏材料的拉伸强度与截面面积成正比，而与截面形状无关。

因此，在设计变截面圆杆时，要根据材料的抗拉强度选择适当的截面面积，以确保杆件在拉伸过程中不发生塑性变形或断裂。

综上所述，变截面圆杆的应力分析是评估其强度和稳定性的重要步骤。
