07(光电检测系统)解析

）。

图7-2 衍射光强分布的记录方法
为选择上述测量方法的一种作为仪器的最完善方案，必须从测量要求的度，尺寸变化的动态范围，线性，被测物体可能的空间位置变化等方面
矩形孔的衍射
）
不同焦距时的L-w特性
图7-3 间隙计量法的应用
图7-4 间隙计量法的基本装置
图7-5 线胀系数测量原理图
图7-7 衍射试件平台示意图
图7-7是测定薄膜厚度的一个例子，图7-7a)中，轧辊处于静止状态，
图7-8 反射衍射法(7-15）
图7-11 分离间隙法原理现衍射条纹光强呈不对称的分布。

图7-14巴俾涅原理
为获得明亮的远场条纹，一般用透镜在
所
则计算公式为：。

光电检测器的工作原理
光电检测器是一种利用光电效应原理来检测光信号的装置。

它由光电发射器和光电接收器两部分组成。

光电发射器是一个发射光源，常见的有发光二极管（LED）或激光器。

当电流通过发光二极管时，其内部的半导体材料会发出特定波长的光。

光电接收器是一个接收光信号并产生电信号的元件，常见的有光敏二极管（LDR）或光电二极管（photodiode）。

光敏二极管或光电二极管的外围电路会对接收到的光信号进行放大和处理。

光电检测器的工作原理是当光电发射器发出的光照射到光电接收器上时，光能被光电接收器吸收并转化为电能。

这个转化过程是通过光电效应实现的。

光电效应的基本原理是当光束照射到半导体材料上时，光子会激发半导体材料中的电子跃迁到导带上，形成电子空穴对。

而这些电子空穴对可以导致半导体中的电流流动。

当光电接收器中的光电二极管或光敏二极管吸收到光子后，其内部会产生电流。

这个电流大小与光强度成正比。

通过对光电接收器产生的电流进行测量，我们可以间接地获得光的强度或光的存在与否。

光电检测器广泛应用于多个领域，如光通信、光电传感、光电测量等。

在各个领域中，光电检测器都起到了至关重要的作用。

光电检测系统原理光电检测系统是一种常用的传感器，广泛应用于自动化控制领域，例如机械加工、纺织、食品处理、生物化学和医疗卫生等。

其原理是利用光电器件将光信号转换为电信号，通过电路处理后，将电信号转换成机械或其他可控制的信号，实现自动检测和控制。

本文将从光电器件、处理电路、应用领域等方面进行详细介绍。

一、光电器件光电器件是光电检测系统的核心部分，其主要功能是将光信号转化为电信号，其种类包括光敏二极管（PD）、光电二极管（PH）、光励磁二极管（PC）、光电晶体管（PT）、硅光电池（PD）等。

其中，PD是一种光敏半导体器件，应用范围十分广泛。

PD中的光信号通过PN结被掺杂之后，使之成为具有光电特性的二极管，根据入射光信号的强弱，PD产生的电流也随之变化。

PH、PC、PT相比PD更加敏感，其检测范围可以覆盖可见光和红外光谱区域，使用时需要更加谨慎，但其具有相对较高的灵敏度和更快的响应速度，可以满足更高的应用需求。

硅光电池具有较高的光电转换效率，但其使用条件较为苛刻，易受温度变化等环境因素影响。

二、处理电路处理电路是光电检测系统中的第二个核心部分，主要功能是对从光电器件收集的电信号进行处理和放大，以满足后续电路的工作需要。

处理电路一般分为前端电路和后端电路两大部分。

（一）前端电路前端电路是光电检测系统中的第一级信号处理电路，主要由前放电路、驱动电路、滤波电路和保护电路组成。

前放电路的作用是放大从光电器件获得的弱电信号；驱动电路是用于对光电器件进行驱动的电路，使其在有效频率范围内工作；滤波电路则可以用来滤除杂乱的高频或低频信号；最后，保护电路则可以将前端电路和后端电路隔离，防止过高电压或过电流对后续模块造成损害。

（二）后端电路后端电路是对前端电路处理后的信号进行进一步处理和放大的电路，主要由比较电路、微处理器、放大电路、输出电路、计时电路和显示电路组成。

后端处理电路可以根据应用需要设置不同的模块，例如可通过比较电路可以实现对输入信号的阈值比较，以触发输出信号；在微处理器中可以设置一定的软件算法，用于对信号进行更加复杂的处理。

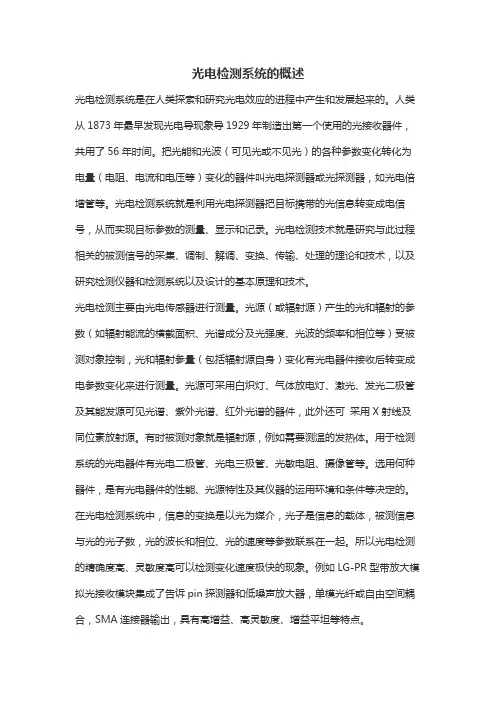

光电检测系统的概述光电检测系统是在人类探索和研究光电效应的进程中产生和发展起来的。

人类从1873年最早发现光电导现象导1929年制造出第一个使用的光接收器件，共用了56年时间。

把光能和光波（可见光或不见光）的各种参数变化转化为电量（电阻、电流和电压等）变化的器件叫光电探测器或光探测器，如光电倍增管等。

光电检测系统就是利用光电探测器把目标携带的光信息转变成电信号，从而实现目标参数的测量、显示和记录。

光电检测技术就是研究与此过程相关的被测信号的采集、调制、解调、变换、传输、处理的理论和技术，以及研究检测仪器和检测系统以及设计的基本原理和技术。

光电检测主要由光电传感器进行测量。

光源（或辐射源）产生的光和辐射的参数（如辐射能流的横截面积、光谱成分及光强度、光波的频率和相位等）受被测对象控制，光和辐射参量（包括辐射源自身）变化有光电器件接收后转变成电参数变化来进行测量。

光源可采用白炽灯、气体放电灯、激光、发光二极管及其能发源可见光谱、紫外光谱、红外光谱的器件，此外还可采用X射线及同位素放射源。

有时被测对象就是辐射源，例如需要测温的发热体。

用于检测系统的光电器件有光电二极管、光电三极管、光敏电阻、摄像管等。

选用何种器件，是有光电器件的性能、光源特性及其仪器的运用环境和条件等决定的。

在光电检测系统中，信息的变换是以光为媒介，光子是信息的载体，被测信息与光的光子数，光的波长和相位、光的速度等参数联系在一起。

所以光电检测的精确度高、灵敏度高可以检测变化速度极快的现象。

例如LG-PR型带放大模拟光接收模块集成了告诉pin探测器和低噪声放大器，单模光纤或自由空间耦合，SMA连接器输出，具有高增益、高灵敏度、增益平坦等特点。

光电检测系统原理
光电检测系统是一种常用的检测技术，其原理基于光电效应。

光电效应是指当光照射到物质表面时，光子的能量被电子吸收，使电子获得足够的能量从而跳出原子的束缚，产生自由电子。

在光电检测系统中，一般采用光敏元件作为光电转换器件。

光敏元件根据其工作原理的不同可以分为光电二极管、光电三极管、光敏电阻等。

当光照射到光敏元件上时，会产生光生电流或改变电阻值，这种电信号可以被测量、放大并进一步处理。

光电检测系统的光源也是至关重要的组成部分。

光源的选择要根据被检测物体的特性来确定，可以使用白光、激光、红外线等不同种类的光源。

在某些应用中，还需要使用滤光片来选择特定波长的光源。

此外，光电检测系统中还包含光电信号的处理与分析。

光电信号一般较弱，需要经过放大、滤波、调整等处理，以提高信号质量和准确性。

处理之后的信号可以用于后续的数据分析、控制指令等。

总的来说，光电检测系统通过利用光电效应将光信号转化为电信号，进而实现对被检测物体的非接触式检测。

这种检测方式具有灵敏度高、响应速度快、精度较高等特点，广泛应用于工业制造、生命科学、环境监测等领域。

光电检测系统的工作原理及应用概述光电检测系统是利用光电传感器来实现对光信号的检测和测量的一种系统。

它通过将光信号转化为电信号进行处理和分析，广泛应用于工业自动化、仪器仪表、机器视觉、安防监控等领域。

本文将介绍光电检测系统的工作原理及其在各个领域的应用。

工作原理光电检测系统的工作原理是将光信号转化为电信号，并通过电路进行处理和分析。

光电传感器是光电检测系统的核心组件，它可以将光信号转化为电信号。

光电传感器光电传感器主要由光电二极管（Photodiode）、光敏电阻（Photocell）和光电管（Phototube）等组成。

光电二极管是最常见的光电传感器之一，其工作原理是利用半导体材料对光的敏感性，在光照下产生电流。

光电二极管可根据光照强度的变化产生不同的电流信号，实现对光信号的检测和测量。

信号处理电路光电检测系统中的信号处理电路主要用于放大、滤波和处理光电传感器产生的微弱电信号。

通过增加电流放大器、滤波器和信号处理器等电路，可以提高系统对光信号的灵敏度和稳定性。

同时，信号处理电路还可以对电信号进行模数转换和数字信号处理，进一步对光信号进行分析和判断。

应用领域光电检测系统在各个领域有广泛的应用，以下是几个常见的应用领域：工业自动化光电检测系统在工业自动化领域中起到了重要作用。

它可以用于物料检测、位置判断和传感器触发等任务。

光电传感器可以检测到物体的存在与否，实现对物体的自动识别和测量。

在流水线上，光电检测系统可以实现对物体的计数和判断，提高生产效率和质量。

仪器仪表光电检测系统在仪器仪表领域中也有广泛的应用。

例如，在光谱仪中，光电传感器可以将光信号分解为不同波长的光谱，并进行光谱分析和测量。

在激光测距仪中，光电检测系统可以利用光信号的反射时间来测量目标物体与传感器的距离。

机器视觉光电检测系统在机器视觉领域中也被广泛应用。

它可以用于图像传感和边缘检测等任务。

利用光电传感器对光信号的感知和分析，可以实现对图像的自动采集、处理和判断。

光电检测系统应用举例和原理光电检测系统是一种利用光电效应原理将光信号转换为电信号进行测量、控制或信息处理的装置。

其基本工作原理包括以下几个步骤：
1. 光电转换：当光线照射到光电元件（如光敏二极管、光电倍增管、光电池等）上时，光能被转换为电能。

这一过程基于光电效应，即在特定条件下，光子与材料相互作用可导致电子从价带跃迁至导带，从而产生电流。

2. 信号放大与处理：产生的微弱光电流通常需要经过放大电路进行放大以提高信噪比，并通过滤波、整形等手段将其转化为可以进一步分析和应用的电信号。

3. 信息读取与输出：处理后的电信号可以根据具体应用要求，通过显示设备显示测量结果，或者连接到控制系统实现自动控制功能。

光电检测系统的应用举例包括但不限于：
光电开关：用于检测物体的存在与否或位置变化，例如在自动化生产线中判断物料是否到达指定位置。

光电转速计：通过检测旋转物体上的标记反射回来的光强度变化来测定转速，广泛应用于电机、风扇等各种机械设备的速度监控。

汽油液面检测：在汽车油箱内使用反射型光电传感器，根据反射回来的光强变化判断汽油液位的高度。

厚度测量：在工业生产中，可通过非接触式光电检测技术，利用透射或反射原理测量薄膜、板材等的厚度。

1光电检测系统的基本工作原理。

光电检测系统是指对待测光学量或由非光学待测物理量转换成的光学量，通过光电变换和电路处理的方法进行检测的系统。

光电检测系统的基本组成及各部份的主要作用。

光电检测系统的组成：三要素：检测对象、光、光电变换。

能否使光束准确地携带所要检测量的信息，是决定所设计系统成败的关键光电检测技术的现代发展1）非接触化发展2）尽可能多的信息量3）集成化，智能化发展光电检测方法 （1）.光信息携带的物理量可分为：光强型、频率型、相位型、脉冲型、偏振型、位置型等（2）.所用的光学现象分为：衍射法、干涉法、全息法、散射法、光谱法、莫尔条纹法、光扫描法等（3）从检测系统角度分为：直接作用法、差动法（差分法）、补偿法光辐射所带的信息如光强分布、时间、光谱能量分布、温度分布等由光电探测器转变成电信号测量出来 2系统误差 在检测过程中产生恒定不变的误差叫恒差或按一定规律变化的误差叫变差，统称为系统误差。

系统误差产生的原因有工具误差、装置误差、方法误差、外界误差和人身误差等随机误差 在尽力消除并改正了一切明显的系统误差之后，对同一待测量进行反复多次的等精度测量，每次测量的结果都不会完全相同，而呈现出无规则的随机变化，这种误差称为随机误差。

灵敏度 系统在稳态下输出量变化引起此变化的输入量变化的比值算术平均值 ：均方差或标准误差算术平均值的标准偏差均方差的标准误差ss最大误差测量精度 大误差测值出现的处理 主要方法是：(1) 认真检查有无瞬时系统误差产生，及时发现并处理。

(2) 增加检测的次数，以减小大误差测值对检测结果的影响。

(3) 利用令人信服的判据，对检测数据进行判定后，将不合理数据给予剔除辐射度量（Radiometry ）：能量的分布的强弱、时间、空间等特性辐射能本身的客观度量，是纯粹的物理量。

光度量 (Photometry) ：考虑到人眼的主观感受，包括生理学、心理学在内。

1)辐射能(Q)：简称辐能，描述以辐射的形式发射、传输或接收的能量，单位焦耳(J ）例：地球表面垂直阳光方向上，每平方米面积上每分钟太阳辐射能48000J 。

...1光电检测系统的基本工作原理。

光电检测系统是指对待测光学量或由非光学待测物理量转换成的光学量，通过光电变换和电路处理的方法进行检测的系统。

光电检测系统的基本组成及各部份的主要作用。

光电检测系统的组成：三要素：检测对象、光、光电变换。

能否使光束准确地携带所要检测量的信息，是决定所设计系统成败的关键光电检测技术的现代发展1）非接触化发展2）尽可能多的信息量3）集成化，智能化发展光电检测方法 （1）.光信息携带的物理量可分为：光强型、频率型、相位型、脉冲型、偏振型、位置型等（2）.所用的光学现象分为：衍射法、干涉法、全息法、散射法、光谱法、莫尔条纹法、光扫描法等（3）从检测系统角度分为：直接作用法、差动法（差分法）、补偿法光辐射所带的信息如光强分布、时间、光谱能量分布、温度分布等由光电探测器转变成电信号测量出来2系统误差 在检测过程中产生恒定不变的误差叫恒差或按一定规律变化的误差叫变差，统称为系统误差。

系统误差产生的原因有工具误差、装置误差、方法误差、外界误差和人身误差等随机误差 在尽力消除并改正了一切明显的系统误差之后，对同一待测量进行反复多次的等精度测量，每次测量的结果都不会完全相同，而呈现出无规则的随机变化，这种误差称为随机误差。

灵敏度 系统在稳态下输出量变化引起此变化的输入量变化的比值算术平均值 ：均方差或标准误差算术平均值的标准偏差均方差的标准误差σσ最大误差测量精度大误差测值出现的处理主要方法是：(1) 认真检查有无瞬时系统误差产生，及时发现并处理。

(2) 增加检测的次数，以减小大误差测值对检测结果的影响。

(3) 利用令人信服的判据，对检测数据进行判定后，将不合理数据给予剔除辐射度量（Radiometry ）：能量的分布的强弱、时间、空间等特性辐射能本身的客观度量，是纯粹的物理量。

光度量 (Photometry) ：考虑到人眼的主观感受，包括生理学、心理学在内。

1)辐射能(Q)：简称辐能，描述以辐射的形式发射、传输或接收的能量，单位焦耳(J ）例：地球表面垂直阳光方向上，每平方米面积上每分钟太阳辐射能48000J 。
