光电检测系统

光电检测器的工作原理
光电检测器是一种利用光电效应原理来检测光信号的装置。

它由光电发射器和光电接收器两部分组成。

光电发射器是一个发射光源，常见的有发光二极管（LED）或激光器。

当电流通过发光二极管时，其内部的半导体材料会发出特定波长的光。

光电接收器是一个接收光信号并产生电信号的元件，常见的有光敏二极管（LDR）或光电二极管（photodiode）。

光敏二极管或光电二极管的外围电路会对接收到的光信号进行放大和处理。

光电检测器的工作原理是当光电发射器发出的光照射到光电接收器上时，光能被光电接收器吸收并转化为电能。

这个转化过程是通过光电效应实现的。

光电效应的基本原理是当光束照射到半导体材料上时，光子会激发半导体材料中的电子跃迁到导带上，形成电子空穴对。

而这些电子空穴对可以导致半导体中的电流流动。

当光电接收器中的光电二极管或光敏二极管吸收到光子后，其内部会产生电流。

这个电流大小与光强度成正比。

通过对光电接收器产生的电流进行测量，我们可以间接地获得光的强度或光的存在与否。

光电检测器广泛应用于多个领域，如光通信、光电传感、光电测量等。

在各个领域中，光电检测器都起到了至关重要的作用。

工程光电探测系统设计方案一、背景及意义光电探测系统是一种集光学、电子、计算机等多种技术于一体的高新技术系统，能够利用光电传感器对目标物体进行检测、识别、跟踪等操作。

在工程、军事、医疗、安防等领域有着广泛的应用前景。

光电探测系统的设计方案具有重要意义，它决定了系统的性能、可靠性和实用性。

本文将以一种针对军事领域的光电探测系统为例，介绍其设计方案。

二、需求分析1. 任务需求：该光电探测系统主要用于探测和跟踪飞行器、地面目标、水下目标等，能够实时获取目标的位置、速度、姿态等信息。

2. 工作环境：系统将在多种复杂环境下工作，包括昼夜光照变化、恶劣气候条件、高速移动目标等。

3. 精度要求：系统对目标的探测、识别和跟踪需具备较高的精度，能够满足军事需求的作战指挥要求。

三、系统结构设计1. 组成模块：光电探测系统主要由光学模块、电子模块、数据处理模块、控制模块组成。

2. 功能描述：光学模块负责捕捉目标的光信号，将其转化为电信号；电子模块负责信号放大、滤波、数字化处理；数据处理模块负责对目标进行识别、跟踪、定位计算；控制模块负责系统的运行控制和指令传输。

四、技术实现方案1. 光学模块：选用高灵敏度、高分辨率的光学传感器，采用光学滤波、聚焦、变倍等技术，以获得清晰、准确的目标图像。

2. 电子模块：采用低噪声、高增益的放大器、滤波器等元件，保证光信号的清晰度和稳定性。

3. 数据处理模块：采用先进的图像处理算法，如边缘检测、目标识别、运动跟踪等技术，对捕捉到的光学信号进行处理，提取目标信息。

4. 控制模块：引入先进的控制算法，实现对光学模块、电子模块、数据处理模块的无缝控制和协同工作。

五、系统性能指标1. 光学性能：分辨率≥30lp/mm，灵敏度≥0.1Lux，变焦范围≥20倍。

2. 电子性能：信噪比≥60dB，增益范围±20dB，输出动态范围≥5V。

3. 数据处理性能：目标识别准确率≥95%，跟踪误差≤1像素，处理帧率≥30fps。

思考题及部分答案:1.什么是光电检测系统？其基本组成部分有哪些？答：指对待测光学量或由非光学待测物理量转换的光学量，通过光电变换和电路处理的方法进行检测的系统。

组成部分：光源；被检测对象及光信号的形成；光信号的匹配处理；光电转换；电信号的放大与处理；微机；控制系统；显示。

2.简要说明光电检测技术的重要应用范围？答：辐射度量和光度量的检测；光电元器件及光电成像系统特性的检测；光学材料、元件及系统特性的检测；非光学量的光电检测。

3.光电探测器的原理有几种效应？分别是什么？内容是什么？答：四种。

光电子发射效应：在光辐射作用下，电子逸出材料表面，产生光电子发射。

光电导效应：光照射某些半导体材料，某些电子吸收光子变成导电自由态，在外电场的作用下，半导体的电导增大。

光生伏特效应：光照射在PN结及其附近，在结区中因电场作用，产生附加电动势。

光磁电效应：半导体置于磁场中，用激光垂直照射，由于磁场产生洛伦兹力，形成电位差。

4. 光电探测器的种类及相应的光电器件？答：光电子发射器件：光电管、光电倍增管；光电导器件：光敏电阻；光生伏特器件：雪崩光电管、光电池、光电二极管、光电三极管。

5. 光电探测器的性能参数有哪些？详细叙述之。

答：量子效率：响应度：光谱响应：响应时间和频率响应：噪生等效功率：探测度：线性度：。

6. 光电探测器的噪声主要来源于什么？答：热噪声；暗电流噪声；散粒噪声；低频噪声。

7.作为性能优良的光电探测器应具有哪三项基本条件？答：光吸收系数好；电子亲和力小；光电子在体内传输过程中受到的能量损失应该小，使其逸出深度大。

8.常见的光阴极材料有哪些？答：银氧铯；锑钾；锑铯。

9.真空二极管与充气二极管的工作原理与结构以及它的优缺点比较。

答：充气的暗电流与照射比真空大很多；充气的频率响应比真空的较差；充气的噪声响应比真空的较大。

10.光电倍增管的工作原理及结构（组成部分），他有什么特点？答：工作原理：光照射在光电阴极上，从光阴极激发出的光电子，在电场U1的加速下，打在第一个倍增级D1上，由于光电子能量很大，它打在倍增极上时就又激发出数个二次光电子，在电场U2的作用下，二次光电子又打在第二个倍增极上，又引起电子发射，如此下去，电子流迅速倍增，最后被阳极收集。

光电检测系统原理光电检测系统是一种常用的传感器，广泛应用于自动化控制领域，例如机械加工、纺织、食品处理、生物化学和医疗卫生等。

其原理是利用光电器件将光信号转换为电信号，通过电路处理后，将电信号转换成机械或其他可控制的信号，实现自动检测和控制。

本文将从光电器件、处理电路、应用领域等方面进行详细介绍。

一、光电器件光电器件是光电检测系统的核心部分，其主要功能是将光信号转化为电信号，其种类包括光敏二极管（PD）、光电二极管（PH）、光励磁二极管（PC）、光电晶体管（PT）、硅光电池（PD）等。

其中，PD是一种光敏半导体器件，应用范围十分广泛。

PD中的光信号通过PN结被掺杂之后，使之成为具有光电特性的二极管，根据入射光信号的强弱，PD产生的电流也随之变化。

PH、PC、PT相比PD更加敏感，其检测范围可以覆盖可见光和红外光谱区域，使用时需要更加谨慎，但其具有相对较高的灵敏度和更快的响应速度，可以满足更高的应用需求。

硅光电池具有较高的光电转换效率，但其使用条件较为苛刻，易受温度变化等环境因素影响。

二、处理电路处理电路是光电检测系统中的第二个核心部分，主要功能是对从光电器件收集的电信号进行处理和放大，以满足后续电路的工作需要。

处理电路一般分为前端电路和后端电路两大部分。

（一）前端电路前端电路是光电检测系统中的第一级信号处理电路，主要由前放电路、驱动电路、滤波电路和保护电路组成。

前放电路的作用是放大从光电器件获得的弱电信号；驱动电路是用于对光电器件进行驱动的电路，使其在有效频率范围内工作；滤波电路则可以用来滤除杂乱的高频或低频信号；最后，保护电路则可以将前端电路和后端电路隔离，防止过高电压或过电流对后续模块造成损害。

（二）后端电路后端电路是对前端电路处理后的信号进行进一步处理和放大的电路，主要由比较电路、微处理器、放大电路、输出电路、计时电路和显示电路组成。

后端处理电路可以根据应用需要设置不同的模块，例如可通过比较电路可以实现对输入信号的阈值比较，以触发输出信号；在微处理器中可以设置一定的软件算法，用于对信号进行更加复杂的处理。

光电探测系统的原理
光电探测系统是一种利用光电效应原理来检测和测量光信号的系统。

光电效应是指当光线照射到物质表面时，光子的能量能够激发电子从原子或分子中解离出来，进而产生电流或电压。

光电探测系统通常由光源、探测器和信号处理器组成。

光源发出光信号，可以是激光器、LED等光源，光信号经过光学器件（如透镜、光栅等）进行整形和调节后，照射到被测物体或样品表面。

光信号经过被测物体的反射、散射、透射等作用后，会被探测器接收。

探测器通常是基于光电效应原理设计的元件，如光电二极管、光电倍增管、光电二极管阵列等。

当光信号照射到探测器上时，它会激发出电子，并产生相应的电流或电压。

这些电流或电压信号可以被传输到信号处理器进行放大、滤波、数字化等处理。

信号处理器将处理后的信号转换为数字信号，并进行数据处理、分析和显示。

根据不同的应用需求，可以采用不同的信号处理算法和技术，如傅里叶变换、滤波算法、图像处理等，从而实现对光信号的测量、分析和控制。

总的来说，光电探测系统利用光电效应的原理，通过光源、探测器和信号处理器的配合，能够实现对光信号的探测、测量和分析，广泛应用于光学测量、光谱分
析、成像、通信等领域。

光电传感器检测系统设计与制作光电传感器检测系统（Optical Sensor Detection System）是一种采用光学技术进行物体检测、识别的技术手段，具有精度高、响应速度快、可靠性好等优点，广泛应用于机械、电子、自动化控制等领域。

本文将介绍一种基于光电传感器的物体检测系统的设计与制作，旨在为初学者提供一些设计思路和操作指南。

一、系统组成该物体检测系统主要由以下几部分组成：1. 光源：发射光信号，一般使用红外线、激光等光源。

2. 接收器：接收被检测物体反射回来的光信号，一般使用光电二极管等器件。

3. 处理电路：对接收到的信号进行放大、滤波、计算等处理，一般使用微处理器、模拟电路等器件。

4. 显示器：将处理后的信号输出，一般使用LED灯等显示器件。

二、系统设计步骤1. 确定检测目标及检测距离：根据实际需求，确定需要检测的物体种类及其距离范围。

该步骤将有助于后续光源和接收器的选择。

2. 选择光源：根据检测需求和检测距离选择合适的光源。

例如，检测距离在5米以内，选择红外线LED灯作为光源；检测距离超过5米，选择雷达等其他光源。

3. 选择接收器：根据光源和检测目标的特点选择合适的接收器。

例如，对于红外线LED光源，选择光电二极管作为接收器。

4. 设计处理电路：根据接收到的信号进行放大、滤波、计算等处理，一般使用微处理器、模拟电路等器件。

这一步骤需要根据实际应用需求进行详细设计，确保检测系统的稳定性和可靠性。

5. 设计显示器件：将处理后的信号输出，一般使用LED灯等显示器件。

该步骤需要将处理后的信号进行转换，输出到LED灯等显示器件上。

三、系统制作要点1. 光源和接收器的布放：将光源和接收器安装在一个平面上，并且保证光源和接收器之间的距离要适当。

同时要将光源和接收器的距离对称放置，以保证信号的稳定性。

2. 处理电路的设计：承担着光电传感器检测系统中的重要组成部分，如果处理电路出现问题，将会影响整个系统的工作状态。

1光电检测系统的基本工作原理。

光电检测系统是指对待测光学量或由非光学待测物理量转换成的光学量，通过光电变换和电路处理的方法进行检测的系统。

光电检测系统的基本组成及各部份的主要作用。

光电检测系统的组成：三要素：检测对象、光、光电变换。

能否使光束准确地携带所要检测量的信息，是决定所设计系统成败的关键光电检测技术的现代发展1）非接触化发展2）尽可能多的信息量3）集成化，智能化发展光电检测方法 （1）.光信息携带的物理量可分为：光强型、频率型、相位型、脉冲型、偏振型、位置型等（2）.所用的光学现象分为：衍射法、干涉法、全息法、散射法、光谱法、莫尔条纹法、光扫描法等（3）从检测系统角度分为：直接作用法、差动法（差分法）、补偿法光辐射所带的信息如光强分布、时间、光谱能量分布、温度分布等由光电探测器转变成电信号测量出来2系统误差 在检测过程中产生恒定不变的误差叫恒差或按一定规律变化的误差叫变差，统称为系统误差。

系统误差产生的原因有工具误差、装置误差、方法误差、外界误差和人身误差等随机误差 在尽力消除并改正了一切明显的系统误差之后，对同一待测量进行反复多次的等精度测量，每次测量的结果都不会完全相同，而呈现出无规则的随机变化，这种误差称为随机误差。

灵敏度 系统在稳态下输出量变化引起此变化的输入量变化的比值算术平均值 ：均方差或标准误差算术平均值的标准偏差均方差的标准误差σσ最大误差测量精度大误差测值出现的处理主要方法是：(1) 认真检查有无瞬时系统误差产生，及时发现并处理。

(2) 增加检测的次数，以减小大误差测值对检测结果的影响。

(3) 利用令人信服的判据，对检测数据进行判定后，将不合理数据给予剔除辐射度量（Radiometry ）：能量的分布的强弱、时间、空间等特性辐射能本身的客观度量，是纯粹的物理量。

光度量 (Photometry) ：考虑到人眼的主观感受，包括生理学、心理学在内。

1)辐射能(Q)：简称辐能，描述以辐射的形式发射、传输或接收的能量，单位焦耳(J ）例：地球表面垂直阳光方向上，每平方米面积上每分钟太阳辐射能48000J 。

简述光电检测系统的组成和特点
一、组成
光电检测系统由光源、光电传感器、信号处理器、输出器等部件组成。

1. 光源：提供光线，一般使用激光、LED、红外线等光源。

2. 光电传感器：将光信号转换成电信号，包括光电二极管、光电三极管、光电二极管阵列等。

3. 信号处理器：负责对光电传感器采集的电信号进行处理，包括放大、滤波、数字化等处理。

4. 输出器：将处理后的信号输出到控制器或显示器等设备上。

二、特点
1. 高精度：光电检测系统具有高灵敏度、高精度的特点，可以实现微小物体的检测。

2. 高速度：光电传感器对物体的响应速度非常快，能够实现高速运
动物体的检测。

3. 非接触式：光电检测系统是一种非接触式检测技术，不会对被检测物体造成损伤。

4. 应用广泛：光电检测系统被广泛应用于工业自动化、电子设备、医疗器械等领域，为产品质量的提高和生产效率的提升做出了重要贡献。

光电检测系统的工作原理及应用概述光电检测系统是利用光电传感器来实现对光信号的检测和测量的一种系统。

它通过将光信号转化为电信号进行处理和分析，广泛应用于工业自动化、仪器仪表、机器视觉、安防监控等领域。

本文将介绍光电检测系统的工作原理及其在各个领域的应用。

工作原理光电检测系统的工作原理是将光信号转化为电信号，并通过电路进行处理和分析。

光电传感器是光电检测系统的核心组件，它可以将光信号转化为电信号。

光电传感器光电传感器主要由光电二极管（Photodiode）、光敏电阻（Photocell）和光电管（Phototube）等组成。

光电二极管是最常见的光电传感器之一，其工作原理是利用半导体材料对光的敏感性，在光照下产生电流。

光电二极管可根据光照强度的变化产生不同的电流信号，实现对光信号的检测和测量。

信号处理电路光电检测系统中的信号处理电路主要用于放大、滤波和处理光电传感器产生的微弱电信号。

通过增加电流放大器、滤波器和信号处理器等电路，可以提高系统对光信号的灵敏度和稳定性。

同时，信号处理电路还可以对电信号进行模数转换和数字信号处理，进一步对光信号进行分析和判断。

应用领域光电检测系统在各个领域有广泛的应用，以下是几个常见的应用领域：工业自动化光电检测系统在工业自动化领域中起到了重要作用。

它可以用于物料检测、位置判断和传感器触发等任务。

光电传感器可以检测到物体的存在与否，实现对物体的自动识别和测量。

在流水线上，光电检测系统可以实现对物体的计数和判断，提高生产效率和质量。

仪器仪表光电检测系统在仪器仪表领域中也有广泛的应用。

例如，在光谱仪中，光电传感器可以将光信号分解为不同波长的光谱，并进行光谱分析和测量。

在激光测距仪中，光电检测系统可以利用光信号的反射时间来测量目标物体与传感器的距离。

机器视觉光电检测系统在机器视觉领域中也被广泛应用。

它可以用于图像传感和边缘检测等任务。

利用光电传感器对光信号的感知和分析，可以实现对图像的自动采集、处理和判断。

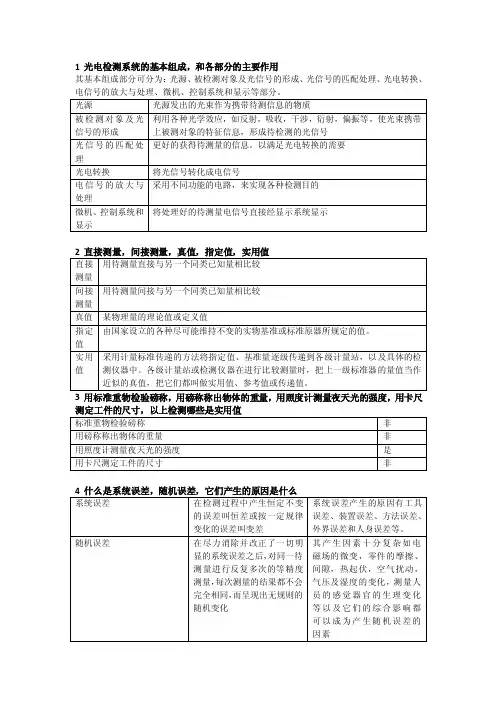

1 光电检测系统的基本组成，和各部分的主要作用其基本组成部分可分为：光源、被检测对象及光信号的形成、光信号的匹配处理、光电转换、电信号的放大与处理、微机、控制系统和显示等部分。

光源光源发出的光束作为携带待测信息的物质被检测对象及光信号的形成利用各种光学效应，如反射，吸收，干涉，衍射，偏振等，使光束携带上被测对象的特征信息，形成待检测的光信号光信号的匹配处理更好的获得待测量的信息。

以满足光电转换的需要光电转换将光信号转化成电信号电信号的放大与处理采用不同功能的电路，来实现各种检测目的微机、控制系统和显示将处理好的待测量电信号直接经显示系统显示2 直接测量，间接测量，真值，指定值，实用值直接测量用待测量直接与另一个同类已知量相比较间接测量用待测量间接与另一个同类已知量相比较真值某物理量的理论值或定义值指定值由国家设立的各种尽可能维持不变的实物基准或标准原器所规定的值。

实用值采用计量标准传递的方法将指定值、基准量逐级传递到各级计量站，以及具体的检测仪器中。

各级计量站或检测仪器在进行比较测量时，把上一级标准器的量值当作近似的真值，把它们都叫做实用值、参考值或传递值。

3 用标准重物检验磅称，用磅称称出物体的重量，用照度计测量夜天光的强度，用卡尺测定工件的尺寸，以上检测哪些是实用值标准重物检验磅称非用磅称称出物体的重量非用照度计测量夜天光的强度是用卡尺测定工件的尺寸非4 什么是系统误差，随机误差，它们产生的原因是什么系统误差在检测过程中产生恒定不变的误差叫恒差或按一定规律变化的误差叫变差系统误差产生的原因有工具误差、装置误差、方法误差、外界误差和人身误差等。
