关于大众CAN-BUS总线诊断系统(速腾、斯柯达一键升窗、舒适功能设定等关于CAN-BUS总线诊断系统CAN是最新款大众、奥迪、SEAT和斯柯达汽车诊断通信的一种新方式。
不同于以前使用K线诊断通信的ISO9141系统,新CAN总线系统比以前的ISO9141系统要快得多(500 kbps与10.4 kbps的区别)。
运用CAN诊断必须要有新的硬件和软件。
诊断过程1.连接5053线至电脑2.发现新硬件,搜索驱动位置指向5053安装目录3.打开方向盘下面的储物盒,打开到最大角度,直到下不去了,用钥匙顶一下里面有个档片,这样盖子又能下来一定角度,注意用力要轻,免得档片断掉,断了我估计盖不上了吧。
大可不必把整个盖子拆下来。
4.一头连接至CAN-BUS接口,一头连接电脑启动软件5.启动vag-5053软件,注意一定要将车和电脑连接才能启动软件,否则软件将无法启动。
6.进入“系统配置”,确认COM端口为USB,点击测试,确认状态正常,最后点击“保存”。
7.进入“选择控制模块”8.进入相应的模块,比如需要修改“中央便利系统”,选择“46”,再选择“07重新编码”,点击“长编码帮助”。
提醒:操作前:请把原编码记下来,以后有问题可以改回来。
9.选择要打开的功能吧。
建议一次改一个,一个个功能试。
10.选择完毕,点击Transfer Coding,最后点击“确定”保存新的编码。
编辑本段新的功能速腾可以通过5053线调出的一些功能。
一键升窗先来解释一下“一键升窗”,原车在锁车后要一直按住摇控器锁键不能松手,没关的玻璃才会升到顶,按到中途松开遥控器玻璃窗就会停下来.现在更改编码后只要按一下键摇控的关门键玻璃窗就可以直接关上了。
注:可一键关闭所有的车窗,包括天窗。
1、舒适系统零件号为1K0 959 433 AM准备一条数据线,连上电脑,用5053软件进入到46,点击07单元,只要将原来的编码:19D8 02(08) 7F2D 8405 484F 01E0 11A0 改成 19D8 02(48) 7F2D 8405 484F 01E0 11A0,拔掉钥匙,打开车窗,然后锁车,按住锁车键不放,直到玻璃启动,放开锁车键,车窗玻璃仍然上升。
大众汽车车载CAN总线系统设计大众汽车车载CAN总线系统设计摘要:随着汽车电子技术的持续发展,汽车上越来越多的应用电子设备,电子控制设备的联系更加复杂,而汽车的传统电气系统一般都是采用点对点的单一通信,联系较少,因此,庞大的布线系统之间的联系已经无法满足逐渐复杂的汽车控制系统的要求。
本文以大众汽车车载CAN总线车身控制系统为研究对象,介绍了国际汽车电子技术的现状和发展趋势,与目前主流的汽车网络技术相比,本文分析了目前流行的现场总线的性能及特点,研究了CAN总线的汽车车身控制系统。
介绍了系统的硬件设计和开发过程。
说明了每个节点的作用,说明了每个模块硬件电路结构。
介绍了系统的软件设计和开发过程。
该论文讲述了CAN通信模块的通信流程。
通过本设计,大众汽车车载CAN 总线车身控制系统可以满足现代车身控制的需要。
关键词:车载网络;大众汽车车载CAN总线;车身控制系统Volkswagen car CAN bus system designAbstract: with the continuous development of automobile electronic technology, more and more electronic equipment used in automobile, electronic control equipment is more and more complex, the relation between the traditional auto electrical system is mostly single point to point communication, connect with each other very few, so lead to the connection between the huge wiring system has far cannot satisfy the requirement of increasingly complex auto control system. Automobile LAN CAN bus, which are widely used in automotive electronic control system, in order to realize intelligent and networked control part provides effective ways and methods.This topic with CAN bus body control system as the research object, mainly to do the summary of a few aspects: introduce the current status and development trend of internationalautomotive electronics technology, more mainstream in today's automotive network technology, a comprehensive analysis of the current popular features and performance of a variety of field bus, the further study of the CAN bus car body control system. Describes the hardware design and development of the system. According to the actual needs of the system, the design of each module of the system is determined. Detailed introduces the system function of each control node, describes the main control chip peripheral circuit, light control circuit, CAN communication module circuit, wiper control circuit, control circuit, window lock motor control circuit, the switch quantity detection circuit, electric rearview mirror control circuit hardware circuit for each module of the structure. Describes the software design and development process of the system. This article introduces the communication process for the CAN communication module.Key words: car network; vw vehicle CAN bus; Body control system;目录摘要 (I)Abstract ............................................................... II 目录.................................................................III 1 绪论 (1)1.1研究背景 (1)1.2 国内外研究现状 (1)1.3 本课题研究的目的和意义 (2)1.4 论文的主要内容 (2)2 CAN总线的工作原理 (4)2.1 CAN总线的特点 (4)2.2 CAN的分层结构 (4)2.3 CAN报文传输协议 (5)2.4 CAN节点的组成 (5)3 系统方案设计 (6)3.1车身控制系统的总体设计方案 (6)3.2车身控制系统各节点功能描述 (7)4 车身控制系统的硬件设计 (9)4.1 系统核心元器件选型 (9)4.1.1 微控制器芯片—MC9S08DZ16单片机 (9)4.1.2CAN总线驱动器—MC33388 (10)4.2系统硬件电路总体结构 (11)4.3系统各模块硬件电路的设计 (12)4.3.1单片机时钟及复位电路设计 (12)4.3.2电源模块电路设计 (13)4.3.3CAN节点通信电路设计 (14)4.3.4车窗的电机驱动电路设计 (15)4.3.5门锁电机驱动电路设计 (15)4.3.6后视镜电机驱动电路设计 (16)4.3.7雨刮电机驱动电路设计 (17)4.3.8车灯控制电路设计 (18)5 车身控制系统的软件设计 (20)5.1CAN通讯模块的软件设计 (20)5.1.1MSCAN模块的初始化 (20)5.1.2CAN数据报文的发送 (20)5.1.3CAN数据报文的接收 (21)6 结论与展望 (22)6.1全文总结 (23)6.2工作展望 (23)参考文献 (24)致谢 (25)1 绪论1.1研究背景当代汽车电子技术不断发展,电子装置的应用也越来越多。

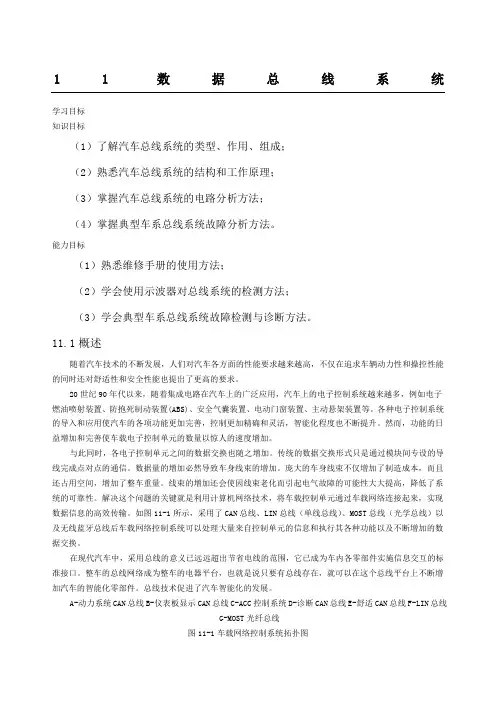

11数据总线系统学习目标知识目标(1)了解汽车总线系统的类型、作用、组成;(2)熟悉汽车总线系统的结构和工作原理;(3)掌握汽车总线系统的电路分析方法;(4)掌握典型车系总线系统故障分析方法。
能力目标(1)熟悉维修手册的使用方法;(2)学会使用示波器对总线系统的检测方法;(3)学会典型车系总线系统故障检测与诊断方法。
11.1概述随着汽车技术的不断发展,人们对汽车各方面的性能要求越来越高,不仅在追求车辆动力性和操控性能的同时还对舒适性和安全性能也提出了更高的要求。
20世纪90年代以来,随着集成电路在汽车上的广泛应用,汽车上的电子控制系统越来越多,例如电子燃油喷射装置、防抱死制动装置(ABS)、安全气囊装置、电动门窗装置、主动悬架装置等。
各种电子控制系统的导入和应用使汽车的各项功能更加完善,控制更加精确和灵活,智能化程度也不断提升。
然而,功能的日益增加和完善使车载电子控制单元的数量以惊人的速度增加。
与此同时,各电子控制单元之间的数据交换也随之增加。
传统的数据交换形式只是通过模块间专设的导线完成点对点的通信。
数据量的增加必然导致车身线束的增加。
庞大的车身线束不仅增加了制造成本,而且还占用空间,增加了整车重量。
线束的增加还会使因线束老化而引起电气故障的可能性大大提高,降低了系统的可靠性。
解决这个问题的关键就是利用计算机网络技术,将车载控制单元通过车载网络连接起来,实现数据信息的高效传输。
如图11-1所示,采用了CAN总线、LIN总线(单线总线)、MOST总线(光学总线)以及无线蓝牙总线后车载网络控制系统可以处理大量来自控制单元的信息和执行其各种功能以及不断增加的数据交换。
在现代汽车中,采用总线的意义已远远超出节省电线的范围,它已成为车内各零部件实施信息交互的标准接口。
整车的总线网络成为整车的电器平台,也就是说只要有总线存在,就可以在这个总线平台上不断增加汽车的智能化零部件。
总线技术促进了汽车智能化的发展。

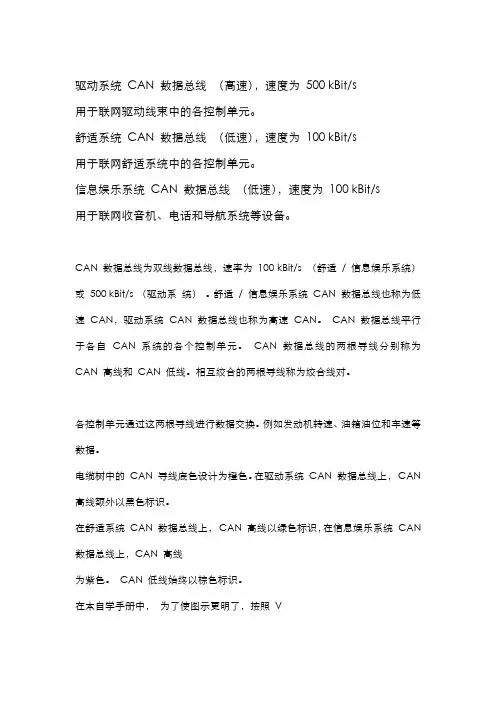

驱动系统CAN 数据总线(高速),速度为500 kBit/s
用于联网驱动线束中的各控制单元。
舒适系统CAN 数据总线(低速),速度为100 kBit/s
用于联网舒适系统中的各控制单元。
信息娱乐系统CAN 数据总线(低速),速度为100 kBit/s
用于联网收音机、电话和导航系统等设备。
CAN 数据总线为双线数据总线,速率为100 kBit/s (舒适/ 信息娱乐系统)或500 kBit/s (驱动系统)。
舒适/ 信息娱乐系统CAN 数据总线也称为低速CAN,驱动系统CAN 数据总线也称为高速CAN。
CAN 数据总线平行于各自CAN 系统的各个控制单元。
CAN 数据总线的两根导线分别称为CAN 高线和CAN 低线。
相互绞合的两根导线称为绞合线对。
各控制单元通过这两根导线进行数据交换。
例如发动机转速、油箱油位和车速等数据。
电缆树中的CAN 导线底色设计为橙色。
在驱动系统CAN 数据总线上,CAN 高线额外以黑色标识。
在舒适系统CAN 数据总线上,CAN 高线以绿色标识,在信息娱乐系统CAN 数据总线上,CAN 高线
为紫色。
CAN 低线始终以棕色标识。
在本自学手册中,为了使图示更明了,按照V。
