400X1000梁计算书

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=1000mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)500mm。

梁模板使用的木方截面40×80mm，梁模板截面侧面木方距离200mm。

梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×28.800=25.920kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×1.00=38.664N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = 37.50cm3；截面惯性矩 I = 28.13cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×25.920+1.40×5.400)×0.200×0.200=0.155kN.m经计算得到面板抗弯强度计算值 f = 0.155×1000×1000/37500=4.124N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×25.920×2004/(100×6000×281250)=0.166mm面板的最大挠度小于200.0/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×25.92+1.40×5.40)×1.00×0.50/2=9.67kN穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=9.666kN；穿梁螺栓的布置距离为侧龙骨的计算间距500mm。

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计风荷载参数：三、模板体系设计荷载系数参数表：设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 17 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5000取单位宽度b=1000mm，按四等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 q1＝γ0×[1.35(G1k+(G2k+G3k)×h)+1.4×φc×Q1k]×b=1.1×[1.35×(0.1+(24+1.5)×1)+1.4×0.9×3]×1＝42.174kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1.1×1.35×[0.1+(24+1.5)×1]×1＝38.016kN/m q1活＝γ0×1.4×φc×Q1k×b＝1.1×1.4×0.9×3×1＝4.158kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1)]×1＝25.6kN/m计算简图如下：1、强度验算M max＝0.107q1静L2+0.121q1活L2＝0.107×38.016×0.1382+0.121×4.158×0.1382＝0.086kN ·mσ＝M max/W＝0.086×106/37500＝2.304N/mm2≤[f]＝17N/mm2满足要求！2、挠度验算νmax＝0.632q2L4/(100EI)=0.632×25.6×137.54/(100×5000×281250)＝0.041mm≤[ν]＝L/2 50＝137.5/250＝0.55mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静L+0.446q1活L=0.393×38.016×0.138+0.446×4.158×0.138＝2.309kN R2=R4=1.143q1静L+1.223q1活L=1.143×38.016×0.138+1.223×4.158×0.138＝6.674kN R3=0.928q1静L+1.142q1活L=0.928×38.016×0.138+1.142×4.158×0.138＝5.504kN标准值(正常使用极限状态)R1'=R5'=0.393q2L=0.393×25.6×0.138＝1.383kNR2'=R4'=1.143q2L=1.143×25.6×0.138＝4.023kNR3'=0.928q2L=0.928×25.6×0.138＝3.267kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=2.309/1＝2.309kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3,R4]/b =Max[6.674,5.504,6.674]/1= 6.674kN/m梁底面板传递给右边小梁线荷载：q1右＝R5/b=2.309/1＝2.309kN/m小梁自重：q2＝1.1×1.35×(0.3-0.1)×0.55/4 =0.041kN/m梁左侧模板传递给左边小梁荷载q3左＝1.1×1.35×0.5×(1-0.12)=0.653kN/m梁右侧模板传递给右边小梁荷载q3右＝1.1×1.35×0.5×(1-0.12)=0.653kN/m梁左侧楼板传递给左边小梁荷载q4左＝1.1×[1.35×(0.5+(24+1.1)×0.12)+1.4×0.9×3]×(0. 525-0.55/2)/2×1=1.172kN/m梁右侧楼板传递给右边小梁荷载q4右＝1.1×[1.35×(0.5+(24+1.1)×0.12)+1.4×0.9×3]×((1 .05-0.525)-0.55/2)/2×1=1.172kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =2.309+0.041+0.653+1.172=4.175kN/m中间小梁荷载q中= q1中+ q2=6.674+0.041=6.715kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =2.309+0.041+0.653+1.172=4.175kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[4.175,6.715,4.175]=6.715kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=1.383/1＝1.383kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3',R4']/b =Max[4.023,3.267,4.023]/1= 4.023kN/m梁底面板传递给右边小梁线荷载：q1右'＝R5'/b=1.383/1＝1.383kN/m小梁自重：q2'＝1×(0.3-0.1)×0.55/4 =0.027kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1-0.12)=0.44kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1-0.12)=0.44kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.12)]×(0.525-0.55/2)/2×1=0 .439kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.12)]×((1.05-0.525)-0.55/2) /2×1=0.439kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=1.383+0.027+0.44+0.439=2.29kN/m中间小梁荷载q中'= q1中'+ q2'=4.023+0.027=4.051kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =1.383+0.027+0.44+0.439=2.29kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[2.29,4.051,2.29]=4.051kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×6.715×0.452，0.5×6.715×0.22]＝0.17kN·mσ=M max/W=0.17×106/54000=3.148N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×6.715×0.45，6.715×0.2]＝1.511kNτmax=3V max/(2bh0)=3×1.511×1000/(2×40×90)＝0.63N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×4.051×4504/(384×7040×243×104)＝0.126mm≤[ν]＝l1/250＝450/ 250＝1.8mmν2＝q'l24/(8EI)＝4.051×2004/(8×7040×243×104)＝0.047mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[qL1,0.5qL1+qL2]=max[6.715×0.45,0.5×6.715×0.45+6.715×0.2]=3.022kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.879kN,R2=3.022kN,R3=2.495kN,R4=3.0 22kN,R5=1.879kN正常使用极限状态R max'=max[q'L1,0.5q'L1+q'L2]=max[4.051×0.45,0.5×4.051×0.45+4.051×0.2]=1.823kN 同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.03kN,R2'=1.823kN,R3'=1.482kN,R4'=1.8 23kN,R5'=1.03kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.89可调托座内主梁根数 11、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.172×106/4120=41.788N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝4.27kNτmax=2V max/A=2×4.27×1000/384＝22.237N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.04mm≤[ν]＝L/250＝350/250＝1.4mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.045kN，R2=6.103kN，R3=6.103kN，R4=0.045kN七、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c 11、扣件抗滑移验算两侧立杆最大受力N＝max[R1,R4]＝max[0.045,0.045]＝0.045kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2，R3]＝6.103kN≤[N]=30kN满足要求！八、立杆验算立杆钢管截面类型(mm) Φ48×2.7立杆钢管计算截面类型(mm) Φ48×2.7钢材等级Q235 立杆截面面积A(mm2) 384回转半径i(mm) 16 立杆截面抵抗矩W(cm3) 4.121、长细比验算l0=h=1600mmλ=l0/i=1600/16=100≤[λ]=210长细比满足要求！查表得：φ＝0.5882、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1.1×0.9×1.4×(1×0.028×0.45×1.62/1 0)＝0.004kN·m3、稳定性计算R1＝0.045kN，R2＝6.103kN，R3＝6.103kN，R4＝0.045kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1.1×[1.35×(0.5+(24+1.1)×0.12)+1.4×0.9×3]×(0. 9+0.525-0.55/2)/2×0.45=2.425kN右侧楼板传递给梁右侧立杆荷载:N边2=1.1×[1.35×(0.5+(24+1.1)×0.12)+1.4×0.9×3]×(0. 9+1.05-0.525-0.55/2)/2×0.45=2.425kNN d＝max[R1+N边1，R2，R3，R4+N边2]+1.1×1.35×0.15×(4.3-1)＝max[0.045+2.425，6. 103，6.103，0.045+2.425]+0.735＝6.838kNf d＝N d/(φA)+M wd/W＝6838.091/(0.588×384)+0.004×106/4120＝31.256N/mm2≤[f]＝20 5N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=4.3/6.7=0.642≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.9×0.204=0.184kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.9×1.5×0.259=0.35kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×4.32×0.184+4.3×0.35=3.201kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=6.72×0.9×[0.15×4.3/(0.9×0.9)+0.5]+2×1×6.7/2=59.0 72kN.m≥3γ0M ok =3×1.1×3.201=10.563kN.M满足要求！十一、立杆支承面承载力验算F1=N=6.838kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=1.001N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=800mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×1.001+0.25×0)×1×800×100/1000=56.056kN≥F1=6. 838kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=10.01N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(300)×(300)/(100×100)]1/2=3，A ln=ab=10000mm 2F=1.35βcβl f c A ln=1.35×1×3×10.01×10000/1000=405.405kN≥F1=6.838kN 满足要求！。

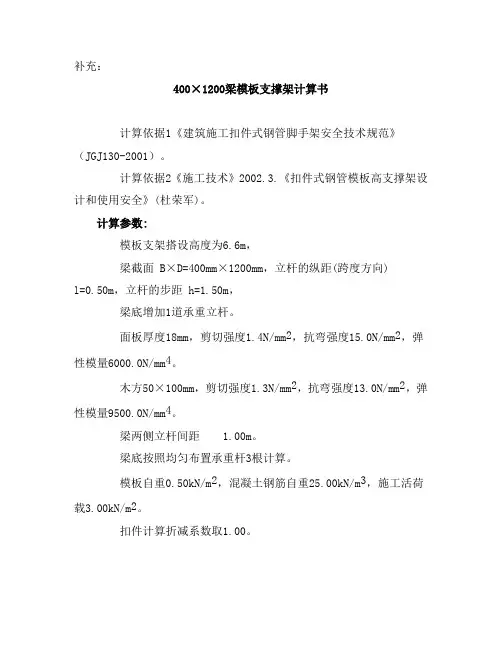

补充：400×1200梁模板支撑架计算书计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

计算依据2《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》(杜荣军)。

计算参数:模板支架搭设高度为6.6m，梁截面 B×D=400mm×1200mm，立杆的纵距(跨度方向)l=0.50m，立杆的步距 h=1.50m，梁底增加1道承重立杆。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。

木方50×100mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。

梁两侧立杆间距 1.00m。

梁底按照均匀布置承重杆3根计算。

模板自重0.50kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载3.00kN/m2。

扣件计算折减系数取1.00。

660015001200400500500图1 梁模板支撑架立面简图采用的钢管类型为48×3.5。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值 q1 = 25.000×1.200×0.400+0.500×0.400=12.200kN/m活荷载标准值 q2 = (2.000+1.000)×0.400=1.200kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 40.00×1.80×1.80/6 = 21.60cm3；I = 40.00×1.80×1.80×1.80/12 = 19.44cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×12.200+1.4×1.200)×0.300×0.300=0.147kN.m经计算得到面板抗弯强度计算值 f = 0.147×1000×1000/21600=6.800N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×12.200+1.4×1.200)×0.300=2.938kN截面抗剪强度计算值 T=3×2938.0/(2×400.000×18.000)=0.612N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250 面板最大挠度计算值 v = 0.677×12.200×3004/(100×6000×194400)=0.574mm面板的最大挠度小于300.0/250,满足要求!二、梁底支撑木方的计算作用荷载包括梁与模板自重荷载，施工活荷载等。

400800梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=800mm，H方向对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)700mm。

梁模板使用的木方截面60×120mm，梁模板截面侧面木方距离400mm。

梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取1.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.000m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=24.000kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×24.000=21.600kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×21.60+1.40×3.60)×0.80=24.768N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×17.280+1.4×2.880)×0.400×0.400=0.396kN.m经计算得到面板抗弯强度计算值 f = 0.396×1000×1000/43200=9.173N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×17.280+1.4×2.880)×0.400=5.944kN截面抗剪强度计算值 T=3×5944.0/(2×800.000×18.000)=0.619N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×17.280×4004/(100×6000×388800)=1.284mm面板的最大挠度小于400.0/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×21.60+1.40×3.60)×0.80×0.70/1=17.34kN穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=17.338kN；穿梁螺栓的布置距离为侧龙骨的计算间距700mm。

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=500mm，梁截面高度 H=1000mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)1000mm。

梁模板使用的木方截面50×100mm，梁模板截面底部木方距离200mm，梁模板截面侧面木方距离250mm。

梁底模面板厚度h=12mm，弹性模量E=4500N/mm2，抗弯强度[f]=25N/mm2。

梁侧模面板厚度h=12mm，弹性模量E=4500N/mm2，抗弯强度[f]=25N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.900m；1——外加剂影响修正系数，取1.200；2—— 混凝土坍落度影响修正系数，取1.200。

根据公式计算的新浇混凝土侧压力标准值 F1=21.590kN/m 2实际计算中采用新浇混凝土侧压力标准值 F1=21.600kN/m 2倒混凝土时产生的荷载标准值 F2= 6.000kN/m 2。

三、梁模板底模计算本算例中，截面惯性矩I 和截面抵抗矩W 分别为:W = 50.00×1.20×1.20/6 = 12.00cm 3；I = 50.00×1.20×1.20×1.20/12 = 7.20cm 4；梁底模板面板按照三跨度连续梁计算，计算简图如下17.25kN/mA梁底模面板计算简图1.抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]其中 f —— 梁底模板的抗弯强度计算值(N/mm 2)；M —— 计算的最大弯矩 (kN.m)；q —— 作用在梁底模板的均布荷载(kN/m)；q=1.2×[0.34×0.50+24.00×0.50×1.00+1.50×0.50×1.00]+1.4×2.50×0.50=17.25kN/m最大弯矩计算公式如下:M=-0.10×17.254×0.2002=-0.069kN.mf=0.069×106/12000.0=5.751N/mm 2梁底模面板抗弯计算强度小于25.00N/mm 2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.200×17.254=2.070kN截面抗剪强度计算值 T=3×2070/(2×500×12)=0.518N/mm 2截面抗剪强度设计值 [T]=1.40N/mm 2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 0.34×0.50+24.00×0.50×1.00+1.50×0.50×1.00=12.920N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×12.920×200.04/(100×4500.00×72000.0)=0.432mm梁底模板的挠度计算值: v = 0.432mm 小于 [v] = 200/250,满足要求!四、梁模板底木方计算梁底木方的计算在脚手架梁底支撑计算中已经包含！五、梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下34.32kN/mA图 梁侧模板计算简图1.抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]其中 f —— 梁侧模板的抗弯强度计算值(N/mm 2)；M —— 计算的最大弯矩 (kN.m)；q —— 作用在梁侧模板的均布荷载(N/mm)；q=(1.2×21.60+1.4×6.00)×1.00=34.320N/mm最大弯矩计算公式如下:M=-0.10×34.320×0.2502=-0.215kN.mf=0.215×106/24000.0=8.938N/mm 2梁侧模面板抗弯计算强度小于25.00N/mm 2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.250×34.320=5.148kN截面抗剪强度计算值 T=3×5148/(2×1000×12)=0.644N/mm 2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 21.60×1.00=21.60N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×21.600×250.04/(100×4500.00×144000.0)=0.882mm梁侧模板的挠度计算值: v = 0.882mm小于 [v] = 250/250,满足要求!六、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×21.60+1.4×6.00)×1.00×1.00/2=17.16kN穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=17.160kN；穿梁螺栓的布置距离为侧龙骨的计算间距1000mm。

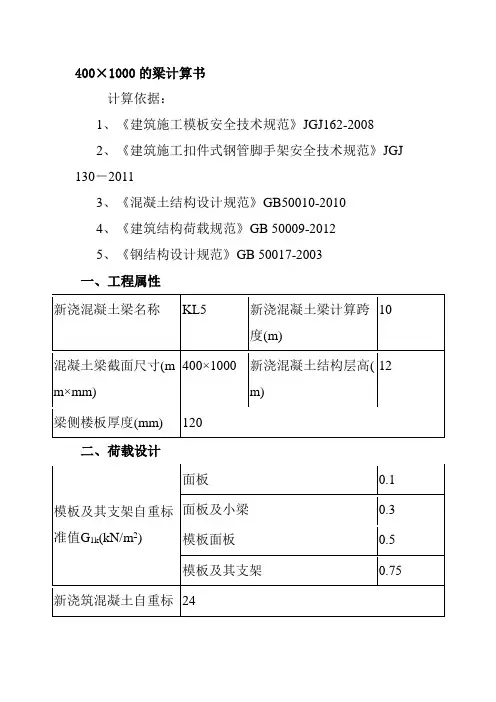

400×1000的梁计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度(mm) 15面板抗弯强度设计值[ f](N/mm2) 15 面板弹性模量E(N/mm2)10000取单位宽度1000mm，按三等跨连续梁计算，计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×1)+1.4×2，1. k35×(0.1+(24+1.5)×1)+1.4×0.7×2]×1＝32.868kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5 )×1]×1＝31.104kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[G1k+(G2k+G3k)×h]×b＝[0.1+(24+1.5)×1]×1＝25.6kN/m1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×31.104×0.1332+0.117×1.76 4×0.1332＝0.059kN·mσ＝M max/W＝0.059×106/37500＝1.572N/mm2≤[f]＝15N/mm2 满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×25.6×133.3334/(100×10000×2 81250)＝0.019mm≤[ν]＝l/250＝133.333/250＝0.533mm 满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4 q1静l +0.45q1活l=0.4×31.104×0.133+0.45×1.764×0.133＝1.765kN R2=R3=1.1 q1静l +1.2q1活l=1.1×31.104×0.133+1.2×1.764×0.133＝4.844kN 标准值(正常使用极限状态)R1'=R4'=0.4 q2l=0.4×25.6×0.133＝1.365kNR2'=R3'=1.1 q2l=1.1×25.6×0.133＝3.755kN五、小梁验算小梁弹性模量E(N/mm2)9600 小梁截面抵抗矩W(cm3)42.67小梁截面惯性矩I(cm4)170.67 验算方式三等跨连续梁为简化计算，按三等跨连续梁和悬臂梁分别计算，如下图：q1＝max{1.765+0.9×1.35×[(0.3-0.1)×0.4/3+0.5×(1-0.12)]+0.9×max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×max[0.45-0.4/2，(0.9-0.45)-0.4/2]/2×1，4.844+0.9×1.35×(0.3-0.1)×0.4/3}=4.877kN/mq2＝max{1.365+(0.3-0.1)×0.4/3+0.5×(1-0.12)+(0.5+(24+1.1)×0 .12)×max[0.45-0.4/2，(0.9-0.45)-0.4/2]/2×1，3.755+(0.3-0.1)×0.4/3}＝3.781kN/m1、抗弯验算M max＝max[0.1q1l12，0.5q1l22]＝max[0.1×4.877×0.92，0.5×4.8 77×0.22]＝0.395kN·mσ＝M max/W＝0.395×106/42670＝9.257N/mm2≤[f]＝13N/mm2 满足要求！2、抗剪验算V max＝max[0.6q1l1，q1l2]＝max[0.6×4.877×0.9，4.877×0.2]＝2.633kNτmax＝3V max/(2bh0)=3×2.633×1000/(2×40×80)＝1.234N/mm2≤[τ]＝1.4N/mm2满足要求！3、挠度验算。

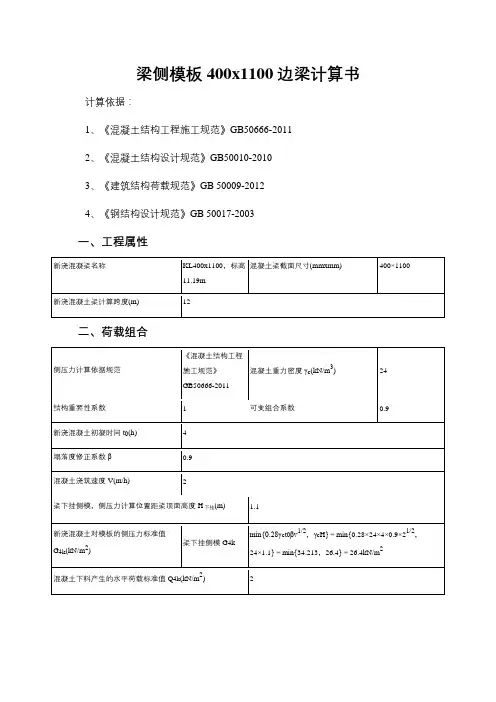

梁侧模板400x1100边梁计算书计算依据：1、《混凝土结构工程施工规范》GB50666-20112、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合下挂部分：承载能力极限状态设计值S承＝γ0[1.35×0.9×G4k+1.4×φc Q4k]＝1×[1.35×0.9×26.4+1.4×0.9×2]＝34.596kN/m2下挂部分：正常使用极限状态设计值S正＝G4k＝26.4 kN/m2三、支撑体系设计左侧支撑表：右侧支撑表：设计简图如下：模板设计剖面图四、面板验算1、左下挂侧模梁截面宽度取单位长度，b＝1000mm。

W＝bh2/6=1000×152/6＝37500mm3，I ＝bh3/12=1000×153/12＝281250mm4。

面板计算简图如下：1、抗弯验算q1＝bS承＝1×34.596＝34.596kN/mq1静＝γ0×1.35×0.9×G4k×b＝1×1.35×0.9×26.4×1＝32.076kN/mq1活＝γ0×1.4×φc×Q4k×b＝1×1.4×0.9×2×1＝2.52kN/mM max＝0.107q1静L2+0.121q1活L2=0.107×32.076×0.2752+0.121×2.52×0.2752＝0.283kN·mσ＝M max/W＝0.283×106/37500＝7.536N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝bS正＝1×26.4＝26.4kN/mνmax＝0.632qL4/(100EI)=0.632×26.4×2754/(100×9500×281250)＝0.357mm≤275/400=0.688mm满足要求！3、最大支座反力计算承载能力极限状态R左下挂max＝1.143×q1静×l左+1.223×q1活×l左＝1.143×32.076×0.275+1.223×2.52×0.275＝10.93kN正常使用极限状态R'左下挂max＝1.143×l左×q＝1.143×0.275×26.4＝8.298kN2、右下挂侧模梁截面宽度取单位长度，b＝1000mm。

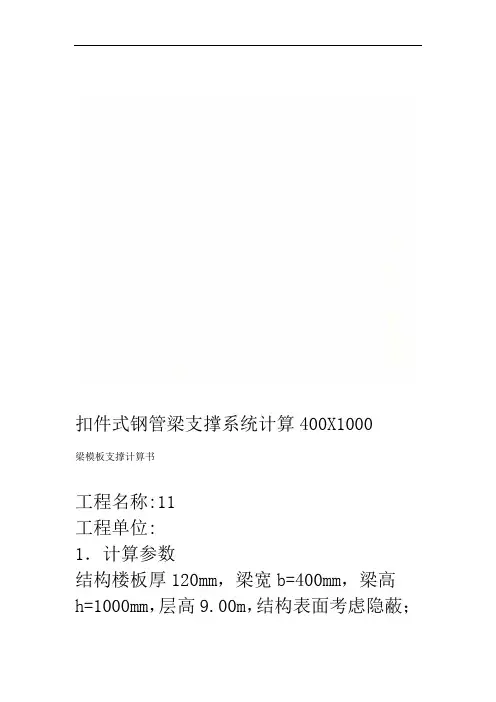

扣件式钢管梁支撑系统计算400X1000梁模板支撑计算书工程名称:11工程单位:1．计算参数结构楼板厚120mm，梁宽b=400mm，梁高h=1000mm，层高9.00m，结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm，侧模厚度18mm；梁边至板支撑的距离1.15m；22，，枋材弹性模量E=9000N/mm板材弹性模量E=6000N/mm2 2支撑采；f=13.00N/mm抗弯强度f=1.40N/mm，抗剪强度vm，，纵向间距900mm 用两根扣件式钢管支撑，横向间距900mm，，壁厚3.0mm支架立杆的步距h=1.50m；钢管直径48mm2量管重钢半4.24cm截面积，回转径i=1.59cm；2，抗弯强度0.0326kN/m。

钢材弹性模量 E=206000N/mm22=120.00N/mm抗剪强度f=205.00N/mm,f。

v页2第2．梁底模验算（1）梁底模及支架荷载计算荷载类型 标准值 单位 梁宽(m) 梁高(m) 设计值系数2×(0.40 + 1.76 ) 0.5 kN/m ①底侧模自重 ×1.2 = 1.30 kN/m 3× 0.40 × 1.00 × ②砼自重 24.0 kN/m1.2 = 11.52 kN/m3× 0.40 × 1.00 × 1.5 kN/m ③钢筋荷载 1.2 = 0.72 kN/m2× 0.40 × ④振捣砼荷载 2.0 kN/m1.4 = 1.12 kN/m梁底模和支架承载力计算组合①＋②＋③＋④ = 14.66 kN/mq 1)/1.2 (梁底模和龙骨挠度验算计算组合①＋②＋③ = 11.28 kN/m q 2 ）底模板验算（2跨；底模厚5，计算跨数次楞第一层龙骨()间距L=300mm h=18mm 度，板模宽度b=400mm 。

322 ，/6=21600mmW=bh/6=400×18433 。

梁模板(扣件钢管架支撑)计算书计算依据：《建筑施工模板安全技术规范》（JGJ162-2008）《建筑施工临时支撑结构技术规范》（JGJ300-2013）《混凝土结构工程施工规范》（GB50666-2011）《建筑结构荷载规范》（GB 50009-2012）《混凝土结构设计规范》（GB50010-2010）《钢结构设计规范》（GB 50017-2003）一、参数信息梁段：L1。

1.模板构造及支撑参数(一) 构造参数梁截面宽度(m) 0.8 梁截面高度(m) 0.8 楼层高度(m) 5 结构表面要求 隐藏立杆沿梁跨度方向间距(m)1 立杆步距(m) 1.2混凝土楼板厚度(mm)220板底承重立杆纵向间距(m)1.2 横向间距(m) 1.2梁底承重立杆根数 2 梁底两侧立杆间距(m)0.4梁底承重立杆间距(mm) 400(二) 支撑参数梁底支撑钢管(mm) Φ48×3.5钢管钢材品种 钢材Q235钢(＞16-40)钢管弹性模量(N/mm2)206000钢管屈服强度(N/mm2) 235钢管抗拉/抗压/抗弯强度设计值(N/mm2)205钢管抗剪强度设计值(N/mm2) 120钢管端面承压强度设计值(N/mm2)3252.荷载参数新浇筑砼自重标准值(kN/m3) 24钢筋自重标准值(kN/m3)1.5砼对模板侧压力标准值(kN/m2) 19.2梁侧模板自重标准值(kN/m2)0.3梁底模板自重标准值(kN/m2) 0.25 3.梁侧模板参数加固楞搭设形式：主楞横向次楞竖向设置；(一) 面板参数面板材料 克隆(平行方向)18mm厚覆面木胶合板面板厚度(mm) 18抗弯设计值(N/mm2) 29 弹性模量(N/mm2)11500 (二) 主楞参数主楞材料 2根Ф48×3.5钢管 主楞间距(mm) 100,400 钢材品种 钢材Q235钢(＞16-40)弹性模量(N/mm2) 206000屈服强度(N/mm2)235 抗拉/抗压/抗弯强度设计值(N/mm2)205抗剪强度设计值(N/mm2) 120端面承压强度设计值(N/mm2)325(三) 次楞参数次楞材料 1根60×90矩形木楞次楞间距(mm) 400木材品种 太平洋海岸黄柏 弹性模量(N/mm2) 10000抗压强度设计值(N/mm2) 13抗弯强度设计值(N/mm2)15抗剪强度设计值(N/mm2) 1.6(四) 加固楞支拉参数支拉方式 采用穿梁螺栓支拉螺栓直径 M14 螺栓水平间距(mm) 800螺栓竖向间距(mm) 100,400 4.梁底模板参数搭设形式为：2层梁上顺下横混合承重；(一) 面板参数面板材料 克隆(平行方向)18mm厚覆面木胶合板厚度(mm) 18抗弯设计值(N/mm2) 29 弹性模量(N/mm2)11500 (二) 第一层支撑梁参数材料 1根□60×40×2.5矩形钢管根数 4钢材品种 钢材Q235钢(＞16-40)弹性模量(N/mm2) 206000屈服强度(N/mm2)235 抗拉/抗压/抗弯强度设计值(N/mm2)205抗剪强度设计值(N/mm2) 120端面承压强度设计值(N/mm2)325二、梁侧模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。

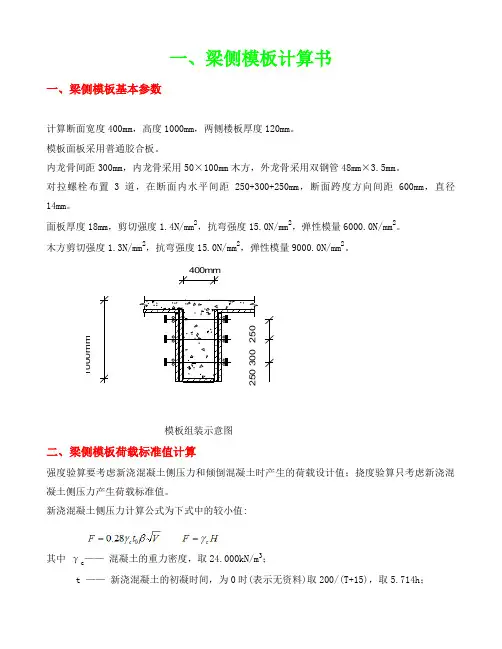

一、梁侧模板计算书一、梁侧模板基本参数计算断面宽度400mm ，高度1000mm ，两侧楼板厚度120mm 。

模板面板采用普通胶合板。

内龙骨间距300mm ，内龙骨采用50×100mm 木方，外龙骨采用双钢管48mm×3.5mm。

对拉螺栓布置3道，在断面内水平间距250+300+250mm ，断面跨度方向间距600mm ，直径14mm 。

面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

2503002501000m m400mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ；T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ； β—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.000=24.300kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×6.000=5.400kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照连续梁计算。

面板的计算宽度取0.88m 。

梁（500X1000）模板(扣件式)计算书一、工程概况新浇混凝土梁板特性新浇混凝土楼板厚度(mm) 350 混凝土梁截面尺寸(mm)【宽×高】500×1000 模板支架高度H(m) 4模板支架的纵向长度L a(m) 8.1 模板支架的横向长度L b(m) 8.1 二、模板支撑体系设计混凝土梁支撑方式梁两侧有板，梁底次楞平行梁跨方向立杆纵向间距l a(mm) 400 立杆横向间距l b(mm) 900 模板支架步距h(mm) 1500 楼板立杆纵向间距l a'(mm) 800 楼板立杆横向间距l b'(mm) 800 梁左侧立杆距梁中心线距离(mm) 450 梁底增加承重立杆根数 1梁底增加立杆的布置方式按混凝土梁梁宽均分梁底增加立杆依次距梁左侧立杆的距离(mm)450梁底立杆支撑方式双扣件每纵距内附加梁底支撑主楞根数 2 梁底支撑次楞根数 4 立杆伸出顶层横向水平钢管中心线至模板支撑点的长度a(mm)50模板设计立面图模板设计平面图三、荷载设计模板及支架自重标准值模板(kN/m2) 0.3 次楞(kN/m) 0.01 主楞(kN/m) 0.033 支架(kN/m) 0.15 梁侧模板自重标准值(kN/m2) 0.5新浇筑混凝土自重标准值(kN/m3) 25钢筋自重标准值(kN/m3)梁 1.5板 1.1施工人员及设备荷载标准值(kN/m2) 1振捣混凝土时产生的荷载标准值(kN/m2)2四、模板验算模板类型覆面木胶合板模板厚度(mm) 15 模板抗弯强度设计值f m(N/mm2) 22 模板抗剪强度设计值f v(N/mm2) 1.4模板弹性模量E(N/mm2) 10000W=bh2/6=1000×152/6=37500mm3，I=bh3/12=1000×153/12=281250mm4q=1.2Σq Gk+1.4Σq Qk=1.2×[0.3+(25+1.5)×1]×1.0+1.4×(1+2)×1.0=36.36kN/mq`=Σq Gk+Σq Qk=[0.3+(25+1.5)×1]×1.0+(1+2)×1.0=29.8kN/m1、抗弯验算M max=0.1ql2=0.1×36.36×0.1662=0.1kN·mσmax=M max/W=0.1×106/37500=2.672N/mm2≤f m=22N/mm2符合要求！2、抗剪验算Q max=0.6ql=0.6×36.36×0.166=3.621kNτmax=3Q max/(2bh)=3×3.621×103/(2×1000×15)=0.362N/mm2≤f v=1.4N/mm2符合要求！3、挠度验算νmax=0.677q`l4/(100EI)=0.677×29.8×1664/(100×10000×281250)=0.054mmνmax=0.054mm≤[ν]=min[l/150，10]=min[166/150，10]=1.107mm符合要求！4、支座反力R1=R4=0.4ql=2.414kN，R2=R3=1.1ql=6.639kNR`1=R`4=0.4q`l=1.979kN，R`2=R`3=1.1q`l=5.441kN五、次楞验算次楞验算方式三等跨连续梁次楞材质类型方木次楞材料规格(mm) 45×90 次楞材料自重(kN/m) 0.01次楞抗弯强度设计值f m(N/mm2) 15.444 次楞抗剪强度设计值f v(N/mm2) 1.782 次楞截面抵抗矩W(cm3) 60.75 次楞截面惯性矩I(cm4) 273.375 次楞弹性模量E(N/mm2) 93501梁左侧楼板传递给次楞荷载：q2=1.2ΣN Gk+1.4ΣN Qk=[1.2×(0.3+(25+1.1)×0.35)+1.4×(1+2)]×(0.45-0.5/2)/2=1.552kN/m梁右侧楼板传递给次楞荷载：q3=1.2ΣN Gk+1.4ΣN Qk=[1.2×(0.3+(25+1.1)×0.35)+1.4×(1+2)]×(0.9-0.45-0.5/2)/2=1.552kN/m梁左侧模板传递给次楞的荷载：q4=1.2ΣN Gk=1.2×0.5×(1-0.35)=0.39kN/m梁右侧模板传递给次楞的荷载：q5=1.2ΣN Gk=1.2×0.5×(1-0.35)=0.39kN/mq=max[2.414/1.0+0.012+1.552+0.39，6.639/1.0+0.012，2.414/1.0+0.012+1.552+0.39]=6.651kN/mq`=max[1.979/1.0+0.01+1.244+0.325，5.441/1.0+0.01，1.979/1.0+0.01+1.244+0.325]=5.451kN/m计算简图如下：1、强度验算M max=0.1ql2=0.1×6.651×0.1332=0.012kN·mσmax=M max/W=0.012×106/60750=0.195N/mm2≤f m=15.444N/mm2符合要求！2、抗剪验算Q max=0.6ql=0.6×6.651×0.133=0.532kNτmax=3Q max/(2bh0)=3×0.532×1000/(2×45×90)=0.197N/mm2τmax=0.197N/mm2≤f v=1.782N/mm2符合要求！3、挠度验算νmax=0.677q`l4/(100EI)=0.677×5.451×133.3334/(100×9350×2733750)=0mm νmax=0mm≤[ν]=min[l/150，10]=min[133.333/150，10]=0.889mm符合要求！4、支座反力计算梁底次楞依次最大支座反力为：R1=1.1×(2.414+0.012+1.552+0.39)×0.133=0.641kNR2=1.1×(6.639+0.012)×0.133=0.976kNR3=1.1×(6.639+0.012)×0.133=0.976kNR4=1.1×(2.414+0.012+1.552+0.39)×0.133=0.641kNR`1=1.1×(1.979+0.01+1.244+0.325)×0.133=0.522kNR`2=1.1×(5.441+0.01)×0.133=0.8kNR`3=1.1×(5.441+0.01)×0.133=0.8kNR`4=1.1×(1.979+0.01+1.244+0.325)×0.133=0.522kN六、主楞(横向水平钢管)验算主楞材质类型钢管主楞材料规格(mm) Ф48×3主楞材料自重(kN/m) 0.033 主楞截面面积(mm2) 424 主楞抗弯强度设计值F m(N/mm2) 205 主楞抗剪强度设计值f v(N/mm2) 125 主楞截面抵抗矩W(cm3) 4.49 主楞截面惯性矩I(cm4) 10.78 主楞弹性模量E(N/mm2) 2060001计算简图如下：1、强度验算主楞弯矩图(kN·m) M max=0.112kN·mσmax=M max/W=0.112×106/4490=25.048N/mm2≤f m=205N/mm2 符合要求！2、抗剪验算主楞剪力图(kN) Q max=1.338kNτmax=2Q max/A=2×1.338×1000/424=6.313N/mm2τmax=6.313N/mm2≤f v=125N/mm2符合要求！3、挠度验算主楞变形图(mm) νmax=0.029mm≤[ν]=min[l/150，10]=min[450/150，10]=3mm 符合要求！4、支座反力支座反力依次为R1=0.296kN,R2=2.677kN,R3=0.296kN支座反力依次为R`1=0.241kN,R`2=2.19kN,R`3=0.241kN 七、纵向水平钢管验算计算简图如下：1、强度验算纵向水平钢管弯矩图(kN·m) M max=0.286kN·mσmax=M max/W=0.286×106/4490=63.712N/mm2≤f m=205N/mm2符合要求！2、抗剪验算纵向水平钢管剪力图(kN) Q max=3.4kNτmax=2Q max/A=2×3.4×103/424=16.039N/mm2τmax=16.039N/mm2≤f v=125N/mm2符合要求！3、挠度验算纵向水平钢管变形图(mm) νmax=0.121mm≤[ν]=min[l/150，10]=min[400/150，10]=2.667mm符合要求！4、支座反力支座反力依次为R1=4.647kN,R2=8.762kN,R3=8.762kN,R4=4.647kN 八、扣件抗滑验算扣件抗滑承载力设计值折减系数 1max在扭矩达到40～65N·m的情况下，双扣件能满足要求！九、立杆验算l0=k1k2(h+2a)=1.167×1×(1500+2×50)=1867mmλ=l0/i=1867/15.9=118≤[λ]=210长细比符合要求！查《上海市钢管扣件式模板垂直支撑系统安全技术规程》表3.4.1得φ=0.4642、风荷载验算1) 模板支架风荷载标准值计算ωk=μzμsω0=0.69×1×0.4=0.276kN/m22) 模板风荷载标准值计算ωk=μzμsω0=0.69×1×0.4=0.276kN/m23、稳定性验算1) 不组合风荷载时立杆从左到右受力为(N ut＝1.2∑N Gk+1.4∑N Qk)：R1=0.987+[1.2×(0.3+(25+1.1)×0.35)×0.4+1.4×(1+2)×0.4]×(0.8/2+(0.45-0.5/2)/2)+1.2×0.15×4=4.811kNR2=8.764+1.2×0.15×(4-1)=9.304kNR3=0.987+[1.2×(0.3+(25+1.1)×0.35)×0.4+1.4×(1+2)×0.4]×(0.8/2+(0.9-0.45-0.5/2)/2) +1.2×0.15×4=4.811kNN ut=max[R1,R2,R3]=max[4.811, 9.304, 4.811]=9.304kNN ut/(φA)=9.304×103/(0.464×424)=47.294N/mm2≤[f]=205N/mm2符合要求！2) 组合风荷载时立杆从左到右受力为(N ut＝1.2∑N Gk+0.9×1.4∑N Qk)：R1=4.711kN, R2=9.193kN, R3=4.711kNN ut=max[R1,R2,R3]=max[4.711, 9.193, 4.711]=9.193kNM w=0.9×1.4ωk l a h2/10=0.9×1.4×0.276×0.4×1.52/10=0.031kN·mN ut/(φA)+M w/W=9.193×103/(0.464×424)+0.031×106/(4.49×103)=53.7N/mm2≤[f]=205N/mm2符合要求！4、荷载计算1）静荷载标准值脚手架钢管的自重：N G1=0.15H=0.15×4=0.6kN模板的自重：N G2=(0.3 ×0.5 +0.5 ×(2×1 -2×0.35 ))×l a=(0.3×0.5+0.5×(2×1-2×0.35))×0.4=0.32kN钢筋混凝土梁自重：N G3=(25+1.5)×1×0.5×l a =(25+1.5)×1×0.5×0.4=5.3kN静荷载标准值：N G=N G1+N G2+N G3=0.6+0.32+5.3=6.22kN2）活荷载标准值活荷载标准值：N Q=(1+2)×0.5×l a =(1+2)×0.5×0.4=0.6kN5、立杆竖向变形计算N k＝∑N Gk+∑N Qk=R max+0.15×H=7.168+0.15×4=7.768kN△1=N k H/(EA)=7768.37×4000/(206000×424)=0.356mm△2=nδ=3×0.5=1.5mm△3=Hα△t=4000×1.2×10-5×5=0.24mm△＝△1+△2+△3=0.356+1.5+0.24=2.096mm△＝2.096mm≤[△]=H/1000=4000/1000=4mm符合要求！6、支架整体稳定计算结构模板纵向挡风面积A F(m2) 8.1aΣr i2=1.32+0.52+0.12+0.12+0.52+1.32=3.9m2M=F×H=ωk H2/2l a+ωk A F l a/L a H=0.276×42/2×0.4+0.276×8.1×0.4/8.1×4=1.325kN·m P1=0.442kN,P2=0.17kN,P3=0.034kN,P4=0.034kN,P5=0.17kN,P6=0.442kNP max=Max{0.442,0.17,0.034,0.034,0.17,0.442}=0.442kNN ut＝1.2∑N Gk+1.4∑N Qk=R max+0.15×1.2×H+1.4P max=8.764+0.15×1.2×4+1.4×0.442=10.103kNσ=N ut/(φA)=10.103×103/(0.464×424)=51.352N/mm2≤[f]=205N/mm2符合要求！7、支架抗倾覆计算当模板支架已搭好，钢筋未绑扎混凝土未浇筑，抗倾覆最不利。

梁模板计算书梁高600mm~1000mm（梁截面400*1000mm）梁模板(扣件钢管架)计算书梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.40；梁截面高度 D(m):1.00；混凝土板厚度(mm):120.00；立杆沿梁跨度方向间距La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.50；板底承重立杆横向间距或排距Lb(m):1.00；梁支撑架搭设高度H(m)：12.05；梁两侧立杆间距(m):0.70；承重架支撑形式:梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数:1；采用的钢管类型为Φ48*3；立杆承重连接方式:可调托座；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.0；3.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底纵向支撑根数：3；面板厚度(mm)：14.0；5.梁侧模板参数主楞间距(mm)：500；次楞根数：4；主楞竖向支撑点数量为：2；支撑点竖向间距为：250mm；穿梁螺栓水平间距(mm)：500；穿梁螺栓直径(mm)：M14；主楞龙骨材料：木楞,，宽度38mm，高度88mm；主楞合并根数：2；次楞龙骨材料：钢楞截面类型为矩形，宽度50mm，高度50mm，壁厚为4mm；次楞合并根数：2；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400 验算方式三等跨连续梁截面抵抗矩：W＝bh2/6=400×18×18/6＝21600mm3，截面惯性矩：I＝bh3/12=400×18×18×18/12＝194400mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4φc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×0.8)+1.4×3，1.35×(0.1+(24+1.5)×0.8)+1.4×0.7×3]×0.4＝12.246kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1×1.35×[0.1+(24+1.5)×0.8]×0.4＝11.07kN/mq1活＝γ0×1.4×0.7×Q1k×b＝1×1.4×0.7×3×0.4＝1.176kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.8)]×0.4＝8.2kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×11.07×0.22+0.117×1.176×0.22＝0.05kN·mσ＝M max/W＝0.05×106/21600＝2.305N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×8.2×2004/(100×5400×194400)＝0.085mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×11.07×0.2+1.2×1.176×0.2＝2.718kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×8.2×0.2＝1.804kN五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48.3×3.0小梁计算截面类型(mm) Φ48×2.8小梁抗弯强度设计值[f](N/mm2) 205小梁抗剪强度设计值[τ](N/mm2) 125 小梁截面抵抗矩W(cm3) 4.25小梁弹性模量E(N/mm2) 206000 小梁截面惯性矩I(cm4) 10.19面板传递给小梁q1＝2.718/0.4＝6.794kN/m小梁自重q2＝1×1.35×(0.3-0.1)×0.2＝0.054kN/m梁左侧楼板及侧模传递给小梁荷载F1=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35 ×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×(0.4-0.4/2)/2×0.2+1×1.35×0.5×(0.8-0.25)×0.2＝0.321kN梁右侧楼板及侧模传递给小梁荷载F2=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×((0.8-0.4)-0.4/2)/2×0.2+1×1.35×0.5×(0.8-0.25)×0.2＝0.321kN正常使用极限状态：面板传递给小梁q1＝1.804/0.4＝4.51kN/m小梁自重q2＝1×(0.3-0.1)×0.2＝0.04kN/m梁左侧楼板及侧模传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.25)×(0.4-0.4/2)/2×0.2+1×0.5×(0.8-0.25)×0.2＝0.191kN 梁右侧楼板及侧模传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.25)×((0.8-0.4)-0.4/2)/2×0.2+1×0.5×(0.8-0.25)×0.2＝0.191kN 计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.035×106/4250=8.166N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算小梁剪力图(kN)V max＝0.911kNτmax=2V max/A=2×0.911×1000/398＝4.577N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算小梁变形图(mm)νmax＝0.005mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态R1＝0.015kN，R2＝1.687kN，R3＝1.687kN，R4＝0.015kN正常使用极限状态R'1＝0.006kN，R'2＝1.103kN，R'3＝1.103kN，R'4＝0.006kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48.3×3.0主梁计算截面类型(mm) Φ48×2.8主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6由上节可知P＝max[R2，R3]×0.6＝1.012kN，P'＝max[R2'，R3']×0.6＝0.662kN主梁计算简图一1、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.263×106/4250=61.882N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图一(kN)V max＝1.594kNτmax=2V max/A=2×1.594×1000/398＝8.01N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图一(mm)跨中νmax＝0.219mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.012mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=4.124kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝4.124kN，立杆3：R3＝4.124kN立杆所受主梁支座反力依次为:立杆2:P2=4.124/0.6=6.873kN,立杆3:P3=4.124/0.6=6.873kN七、纵向水平钢管验算钢管截面类型(mm) Φ48.3×3.0钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19 钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 1251414纵向水平钢管计算简图一1、抗弯验算纵向水平钢管弯矩图一(kN·m)σ＝M max/W＝0.004×106/4250＝0.941N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)V max＝0.024kNτmax＝2V max/A=2×0.024×1000/398＝0.119N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)跨中νmax＝0.002mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=0.061kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=0.061kN，立杆4：R4=0.061kN八、可调托座验算两侧立杆最大受力N＝max[R1,R4]＝max[0.061,0.061]＝0.061kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3]＝6.873kN≤[N]=30kN满足要求！九、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/16=164.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/16=190.062查表得：φ＝0.1992、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1×0.6 ×1.4×(1×0.031×0.8×1.52/10)＝0.005kN·m3、稳定性计算R1＝0.061kN，P2＝6.873kN，P3＝6.873kN，R4＝0.061kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.4-0.4/2)/2×0.8=4.932kN右侧楼板传递给梁右侧立杆荷载:N边2=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.8-0.4-0.4/2)/2×0.8=4.932kNN d＝max[R1+N边1，P2，P3，R4+N边2]+1×1.35×0.15×(3.6-0.8)＝max[0.061+4.932，6.873，6.873，0.061+4.932]+0.567＝7.44kNf d＝N d/(φA)+M wd/W＝7440.188/(0.199×398)+0.005×106/4250＝95.116N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3.6/33=0.109≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.8×0.586=0.469kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.8×1×0.259=0.207kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.62×0.469+3.6×0.207=3.784kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j =B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=332×0.8×[0.15×3.6/(0.8×0.8)+0.5]+2×1×33/2=1203.675kN.m≥3γ0M ok =3×1×3.784=11.351kN.M满足要求！十二、立杆地基基础计算地基土类型素填土地基承载力特征值f ak(kPa) 140立杆垫木地基土承载力折减系数m f 1 垫板底面面积A(m2) 0.15立杆底垫板的底面平均压力p＝N/(m f A)＝7.44/(1×0.15)＝49.601kPa≤γu f ak＝1.363×140 =190.82kPa满足要求！。
