下载文档原格式
线切割原理介绍线切割原理介绍及工业安全线切割加工机发展史20世纪中期, 苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时﹐发现电火花的瞬时高温可以使局部的金属熔化﹑氧化而被腐蚀掉﹐从而开创和发明了电火花加工方法, 线切割放电机也于1960年发明于苏联。
当时以投影器观看轮廓面前后左右手动进给工作台面加工﹐其实认为加工速度虽慢﹐却可加工传统机械不易加工的微细形状。
代表的实用例子是化织喷嘴的异形孔加工。
当时使用之加工液用矿物质性油(灯油)。
绝缘性高﹐极间距离小﹐加工速度低于现在械械﹐实用性受限。
将之NC化﹐在脱离子水(接近蒸馏水)中加工的机种首先由瑞士放电加工机械制造厂在1969年巴黎工作母机展览会中展出﹐改进加工速度﹐确立无人运转状况的安全性。
但NC纸带的制成却很费事﹐若不用大型计算机自动程序设计﹐对使用者是很大的负担。
在廉价的自动程序设计装置(Automatic Programed Tools APT)出现前﹐普及甚缓。
日本制造厂开发用小型计算机自动程序设计的线切割放电加工机廉价﹐加速普及。
线切割放电加工的加工形状为二次元轮廓。
自动程序装置广用简易形APT(APT语言比正式机型容易)﹐简易形APT的出现为线切割放电机发展的重要因素线切割放电加工基本原理线切割放电加工以铜线作为工具电极﹐在铜线与铜﹑钢或超硬合金等被加工物材料之间施加60~300V的脉冲电压﹐并保持5~50um间隙﹐间隙中充满煤油﹑纯水等绝缘介质﹐使电极与被加工物之间发生火花放电﹐并彼此被消耗﹑腐蚀.在工件表面上电蚀出无数的小坑﹐通过NC控制的监测和管控﹐伺服机构执行﹐使这种放电现象均匀一致﹐从而达到加工物被加工﹐使之成为合乎要求之尺寸大小及形状精度的产品.电火花加工的物理原理如下﹕为了在2个电极之间产生电火花﹐这2个电极之间的电压必须高于间隙(电极-工件之间)击穿电压取决于﹕1) 电极和工件之间的距离﹔2) 电介液的绝缘能力(水质比电阻)﹔3) 间隙的污染状况(腐蚀废物)。
线切割频繁断丝的原因介绍线切割是一种常见的金属切割加工方法，它通过在金属工件上生成电弧放电，利用放电产生的高热能将金属切割开。
然而，在实际应用中，我们经常会遇到线切割频繁断丝的问题，即电极丝（切割线）在切割过程中出现断裂的现象。
本文将探讨线切割频繁断丝的原因，并提出解决方法。
原因一：电压不稳定电压是线切割过程中的一个关键参数，它直接影响到电弧放电的稳定性和切割质量。
如果电压不稳定，就会导致电弧放电不均匀，进而影响电极丝的稳定性。
造成电压不稳定的原因有： - 电源问题：电源的质量不过关，输出电压波动较大； - 线路问题：切割机与电源之间的线路老化、接触不良等； - 外界干扰：临近的其他设备、电磁信号等干扰。
原因二：切割速度过快在线切割过程中，切割速度是一个重要的参数。
如果切割速度过快，电极丝在切割过程中受到的拉力就会增大，容易发生断丝现象。
切割速度过快的原因有： - 过高的进给速度：如果进给速度设置过高，切割速度就会过快； - 材料选择不合适：不同的材料对切割速度有不同的要求，如果选择的材料不适合高速切割，就容易发生断丝。
原因三：电极不合适电极是线切割过程中起到导电和切割的作用的部分，它的质量和选择直接影响到线切割的效果和稳定性。
如果选择的电极质量不好或选择不合适，就容易出现断丝问题。
导致断丝的原因有： - 电极质量问题：电极质量差、表面未经处理等； - 电极选择不合适：不同材料需要使用不同类型的电极，如果选择的电极与切割材料不匹配，就会出现问题。
原因四：工作环境不良线切割是一项需要较高的工作环境要求的加工工艺，如果工作环境不良，容易引起线切割频繁断丝。
工作环境不良的原因有： - 温度过高：线切割过程中需要保持适宜的温度范围，太高的环境温度会导致电极丝变形、断裂； - 湿度过大：湿度过大会导致电极丝表面产生氧化，影响导电效果； - 灰尘和杂质：工作环境中存在过多的灰尘、金属屑等杂质，会影响切割的稳定性。
线切割故障及解决方法一、X、Y运动的直线度是怎么保证的？首先应明确，某一轴的直线度是指它在两个平面的直线度。
如X 轴的直线度是指在X、Y平面上和X、Z平面上直线度，这如同一条路—即不左右弯曲也不得上下起伏。
机床的托板是承载在导轨上的，所以导轨的平直度就决定运动的直线度。
丢失直线度的原因有二，一是导轨本身状态的平直度，二是导轨安装基准面的平直度。
高精度且状态稳定的导轨，托板和床身组合在一起才是保证直线度的根本条件。
导轨，托板和床身的高低温和时效处理，目的也在于此。
滚柱（钢珠）的不一致将导致受力点少或撬撬板现象也是显而易见的。
要注意到，因丝杠的不规范的运动也会牵动导轨，比如丝杠的轴向与导轨不平行，丝杠与丝母的中心高不一致，丝杠与丝母间承受一个扭转力以及丝杠的弯曲等，都会在丝杠运动的同时，强推硬扛地干扰破坏了导轨的直线运动，这就是我们强调的要把丝杠、丝母、丝杠座和丝母座都做得精确规范的基本原因。
不管是“V”形还是“一”形，导轨和滚道上均不得沾染任何污物杂质，它不但影响导轨的运动的平直度，而且导致导轨的损毁和变形。
导轨要求是一尘不染的，这是保养和维护机床，保持长久精度的守则之一。
二、X、Y运动的垂直度是怎么保证的？两轴的垂直度是建立在各自的直线度的基础上的，直线的误差会在垂直度测量时反映出来，数值叠加的结果使垂直度测量失实失准，所以是首先保证各自的直线度，再保证互相的垂直度。
两轴的垂直度完全取决于中托板上的两组导轨的垂直度，装配时是把一组导轨固定在基准上，测量并调整待另一组导轨与基准垂直后，再行固定并配打销钉孔，从而把中托板上两组导轨的垂直度固定下来。
这个装配和测量过程，即要追求操作的稳妥有效，还应该有意把精度提高一档，这个中间工艺指标的控制是非常重要的，因为不管是装机，修理或一段时间的实效，都会使这个精度变差，如果初始安装就把允许的误差值用足，那以后的精度就会超值失准了。
比如某机床精度标准为0.02，则首次装配时的内控精度应是在0.012以下。

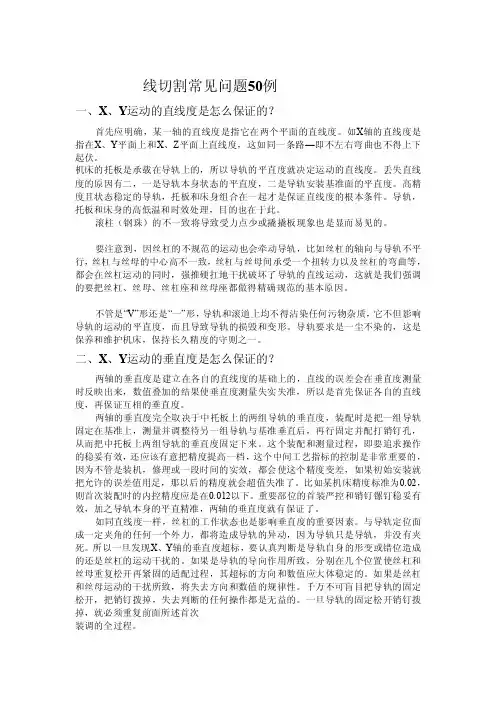

线切割常见问题50例一、X、Y运动的直线度是怎么保证的？首先应明确，某一轴的直线度是指它在两个平面的直线度。
如X轴的直线度是指在X、Y平面上和X、Z平面上直线度，这如同一条路—即不左右弯曲也不得上下起伏。
机床的托板是承载在导轨上的，所以导轨的平直度就决定运动的直线度。
丢失直线度的原因有二，一是导轨本身状态的平直度，二是导轨安装基准面的平直度。
高精度且状态稳定的导轨，托板和床身组合在一起才是保证直线度的根本条件。
导轨，托板和床身的高低温和时效处理，目的也在于此。
滚柱（钢珠）的不一致将导致受力点少或撬撬板现象也是显而易见的。
要注意到，因丝杠的不规范的运动也会牵动导轨，比如丝杠的轴向与导轨不平行，丝杠与丝母的中心高不一致，丝杠与丝母间承受一个扭转力以及丝杠的弯曲等，都会在丝杠运动的同时，强推硬扛地干扰破坏了导轨的直线运动，这就是我们强调的要把丝杠、丝母、丝杠座和丝母座都做得精确规范的基本原因。
不管是“V”形还是“一”形，导轨和滚道上均不得沾染任何污物杂质，它不但影响导轨的运动的平直度，而且导致导轨的损毁和变形。
导轨要求是一尘不染的，这是保养和维护机床，保持长久精度的守则之一。
二、X、Y运动的垂直度是怎么保证的？两轴的垂直度是建立在各自的直线度的基础上的，直线的误差会在垂直度测量时反映出来，数值叠加的结果使垂直度测量失实失准，所以是首先保证各自的直线度，再保证互相的垂直度。
两轴的垂直度完全取决于中托板上的两组导轨的垂直度，装配时是把一组导轨固定在基准上，测量并调整待另一组导轨与基准垂直后，再行固定并配打销钉孔，从而把中托板上两组导轨的垂直度固定下来。
这个装配和测量过程，即要追求操作的稳妥有效，还应该有意把精度提高一档，这个中间工艺指标的控制是非常重要的，因为不管是装机，修理或一段时间的实效，都会使这个精度变差，如果初始安装就把允许的误差值用足，那以后的精度就会超值失准了。
比如某机床精度标准为0.02，则首次装配时的内控精度应是在0.012以下。

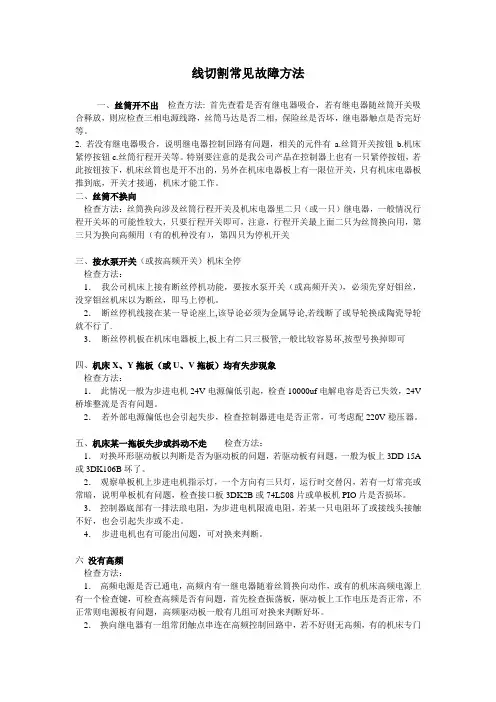

线切割常见故障方法一、丝筒开不出检查方法: 首先查看是否有继电器吸合，若有继电器随丝筒开关吸合释放，则应检查三相电源线路，丝筒马达是否二相，保险丝是否坏，继电器触点是否完好等。
2. 若没有继电器吸合，说明继电器控制回路有问题，相关的元件有a.丝筒开关按钮b.机床紧停按钮c.丝筒行程开关等。
特别要注意的是我公司产品在控制器上也有一只紧停按钮，若此按钮按下，机床丝筒也是开不出的，另外在机床电器板上有一限位开关，只有机床电器板推到底，开关才接通，机床才能工作。
二、丝筒不换向检查方法：丝筒换向涉及丝筒行程开关及机床电器里二只（或一只）继电器，一般情况行程开关坏的可能性较大，只要行程开关即可，注意，行程开关最上面二只为丝筒换向用，第三只为换向高频用（有的机种没有），第四只为停机开关三、按水泵开关（或按高频开关）机床全停检查方法：1．我公司机床上接有断丝停机功能，要按水泵开关（或高频开关），必须先穿好钼丝，没穿钼丝机床以为断丝，即马上停机。
2．断丝停机线接在某一导论座上,该导论必须为金属导论,若线断了或导轮换成陶瓷导轮就不行了.3．断丝停机板在机床电器板上,板上有二只三极管,一般比较容易坏,按型号换掉即可四、机床X、Y拖板（或U、V拖板）均有失步现象检查方法：1．此情况一般为步进电机24V电源偏低引起，检查10000uf电解电容是否已失效，24V 桥堆整流是否有问题。
2．若外部电源偏低也会引起失步，检查控制器进电是否正常，可考虑配220V稳压器。
五、机床某一拖板失步或抖动不走检查方法：1．对换环形驱动板以判断是否为驱动板的问题，若驱动板有问题，一般为板上3DD 15A 或3DK106B坏了。
2．观察单板机上步进电机指示灯，一个方向有三只灯，运行时交替闪，若有一灯常亮或常暗，说明单板机有问题，检查接口板3DK2B或74LS08片或单板机PIO片是否损坏。
3．控制器底部有一排法琅电阻，为步进电机限流电阻，若某一只电阻坏了或接线头接触不好，也会引起失步或不走。
线切割加工中常见问题处理1.乳化油冲液后不乳化怎么办?在乳化油的生产过程中一般都会加入一些挥发性的稳定剂，如果在生产过程中不能按工艺要求操作或者使用了劣质的基础油作为原料都有可能产生这种现象，处理这个问题的最简单的办法就是加入一些可以乳化的乳化油，搅拌后就可以使其乳化，或者加入一些酒精，比例控制在1%-2%左右。
2.工件切割不动怎么办？在实际切割过程中经常会遇到工件切割不动的情况，有时根本无法切割，这种情况一般发生在高厚度切割或切割象不锈钢等难加工材料时，其根本的原因就是工作液不具备良好的拍除蚀除产物的特性，应急的办法是加入一些洗涤精或者将工作液的浓度增加，但最根本的办法是换用好的工作液。
(在某些地区由于使用硬水冲液也会产生割不动的问题)3.钼丝正反向切割时切割的速度不一致，甚至一个方向不走怎么办？这种情况在高厚度切割时往往会遇到，根本原因还是工作液的问题，当然也和其它因素如：变频跟踪速度、钼丝张力的均匀一致性等有关。
顺便说一句，在切割高厚度工件时最好将变频跟踪打快一点，因为在过跟踪时基本不会断丝，但在欠跟踪时往往会导致加工不稳，引起断丝。
4.如何减少钼丝在丝筒两端断丝的几率？高速走丝切割钼丝在丝筒两端要频繁换向，所以两端钼丝会反复收到拉力的冲击作用，使两端钼丝受到疲劳损伤，所以为延长钼丝的使用寿命应该隔一个班次(约8小时)就将换向行程开关向里移动一点。
这种方法在大电流高效率加工时尤其重要。
5.如何延长钼丝的使用寿命？钼丝在每次与工件间放电的同时自身也会受到损伤，只是程度很小而已，所以在换上新钼丝后最好用小能量的加工参数进行切割(使其损伤小一点)，等到钼丝颜色基本发白后再改用正常的大电流进行切割。
当然在换好钼丝进行切割之前最好先让钼丝空运行5-10分钟，使其原有的内部应力得到释放。
6.如何减少钼丝在起割点的断丝几率？一般采用机床自动变频跟踪从外部切入工件的方法可以降低钼丝在起割点断丝的几率，同时要保证冷却液的良好供应，以吸收放电爆炸力使钼丝产生的扰动，工件最好距离上下喷水口5-10mm,使冷却液可以较好的包裹好钼丝。
线切割电火花加工中常发生的问题及解决方法电火花线切割加工技术是在电火花加工基础上发展起来的，靠电极丝与工件间的火花放电对工件进行切割。
线切割机床是以一根沿本身轴线移动的细金属丝作为工作电极，沿着给定的轨迹加工出相应几何图像的工件。
快走丝线切割机床的走丝速度一般为8-10m/s，可双向往返循环地运行，加工效率高。
低走丝线切割机床的走丝速度一般低于0.2m/s，电极丝作单向运动，且电极丝放放电后不再使用，加工精度高。
中走丝是速度介于两者之间，加工是对工件作多次反复的切割，开头几刀用较快丝速、较强高频电流来切割，最后一刀则用较慢丝速、较弱高频电流修光。
这样可实现高和高生产率的有效结合。
电火花线切割加工中也会经常发生一些问题，常见的问题及解决方法下面我们来探讨一下：1、发生断丝在加工过程中出现的断丝现象，既降低产品又影响生产效率。
造成断丝的因素很多，具体有：1）电极丝差或损耗造成断丝。
为了避免断丝，也为了保证加工，应选择好的电极丝，并及时更换电极丝。
2）装丝差引起断丝现象。
装丝时出现隔断导电块、丝不在导轮中、换向时撞块调节不及时等现象，均会导致断丝。
应正确安装。
3）参数不合理引起断丝。
一般情况下，加工电流、脉冲宽度、变频跟踪调节不当都是断丝的重要原因。
应兼顾加工速度、表面粗糙度及稳定性，正确选择脉冲电源加工参数，防止或减少断丝故障。
2、出现短路短路就是电极丝与工件接触面不放电切削的现象。
排屑不良是引起短路的主要原因之一。
导轮和导电块上的电蚀物堆积严重，不能及时清理；工作液浓度太高；加工参数选择不当都可能导致排屑不畅。
另外，切割时产生大量不导电物质也可引起短路导致无法继续加工。
因此，制定加工工艺时，需设置合理的放电间隙、运丝速度、进给速度、切削液流量等参数。
若加工时出现短路现象，可使用设备短路回退的功能，将电极丝脱离短路状态，停车及时清洗出工件中的电蚀物。

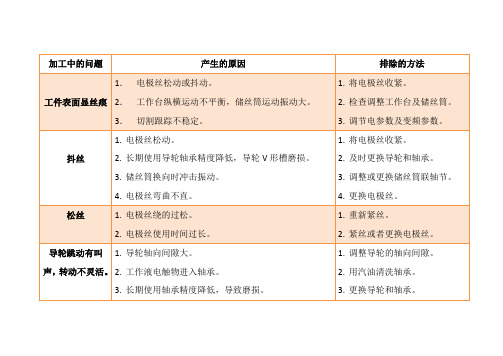

3、工件质量差线切割制件的好坏直接关系到后续使用情况。
线切割存在的主要问题及分析高速电火花线切割技术存在的问题首先是切割效率偏低，其次切割表面存在黑白交叉条纹也影响加工表面宏观质量的一个重要问题。
电火花线切割稳定加工的前提是首先必须保证在切割过程中不频繁断丝。
断丝的几率是随放电能量和切割厚度的增加而加大，即与电极丝在放电通道内所受到离子轰击、冷却状态及停留时间密切相关。
切割的效率和表面粗糙度也与极间冷却与消电离并恢复绝缘状态有关。
目前普遍使用含有机械油5%左右的乳化液作为工作的介质，切割完毕后出现两个现象：一、是工件是粘附在基体上的，一般需要用力甚至敲击才可以使其与基体脱离；二、是工件表面覆盖着胶粘的甚至是粉末状的蚀除产物，需要煤油才能刷洗干净。
这主要是放电通道内10000?C以上的高温，是乳化液分解生成胶体状或颗粒状的物质所致。
这些物质粘附在切缝内，并主要在切缝的出口堆积，严重影响电蚀产物的排出，并阻挡了新鲜工作液介质进入切缝。
由于两级间不能维持不断更新工作介质，从而直接影响正常放电的延续，甚至是在混有大量胶体物质的间隙内进行放电并产生电弧放电，从而使工件和电极丝表面得不到及时冷却，绝缘状态不正常，造成正常放电比例降低，切割速度降低，工件表面烧伤，换向条纹严重等一系列问题，同时损失电极丝的耐用度，严重时引起烧丝。
因此乳化液对于极间通道冷却、消电离均有较大影响，粘稠状的产物会对电极丝起到“保温”的作用，工件越厚，运丝越慢，电极丝的加工区域停留时间越长，断丝的几率自然就会增加，而乳化液在极间放电时将分解成胶体或颗粒状物质是一种必然的现象，所以使用乳化液必然会大大限制切割工艺指标的提高，极间冷却状态恶化其中最直接的结果是导致高速走丝机必须以十分保守的放电能量换取不断丝的加工状况。
目前使用乳化液为工作介质时一般平均切割电流都在3A以内，在这种放电能量条件下是不可能获得较高切割效率的因此在使用乳化液作为工作介质的前提下，以往对高频脉冲电源的改进及运丝系统的完善等措施对切割效率的提高均收效甚微，这就是目前高速走丝线切割的切割效率长期徘徊在很低水平的根本原因。
线切割常见问题解决方法
1.
乳化油冲液后不乳化怎么办
在乳化油的生产过程中一般都会加入一些挥发性的稳定剂，
如果在生产过程中不能按工艺要求操作或者使用了劣质的基础油作为原料都有可能产生这种现象，处理这个问题的最简单的办法就是加入一些可以乳化的乳化油，搅拌后就可以使其乳化，或者加入一些酒精，比例控制在1%-2%左右。
2.
工件切割不动怎么办？
在实际切割过程中经常会遇到工件切割不动的情况，有时根本无法切割，这种情况一般发生在高厚度切割或切割象不锈钢等难加工材料时，其根本的原因就是工作液不具备良好的拍除蚀除产物的特性，应急的办法是加入一些洗涤精或者将工作液的浓度增加，但最根本的办法是换用好的工作液。
(在某些地区由于使用硬水冲液也会产生割不动的问题)
3.
钼丝正反向切割时切割的速度不一致，甚至一个方向不走怎么办？
这种情况在高厚度切割时往往会遇到，根本原因还是工作液的问题，当然也和其它因素如：变频跟踪速度、钼丝张力的均匀一致性等有关。
顺便说一句，在切割高厚度工件时最好将变频跟踪打快一点，因为在过跟踪时基本不会断丝，但在欠跟踪时往往会导致加工不稳，引起断丝。
4.
如何减少钼丝在丝筒两端断丝的几率
高速走丝切割钼丝在丝筒两端要频繁换向，所以两端钼丝会反复收到拉力的冲
击作用，使两端钼丝受到疲劳损伤，所以为延长钼丝的使用寿命应该隔一个班次(约8小时)就将换向行程开关向里移动一点。
这种方法在大电流高效率加工时尤其重要。
5.
如何延长钼丝的使用寿命钼丝在每次与工件间放电的同时自身也会受到损伤，只是程度很小而已，所以在换上新钼丝后最好用小能量的加工参数进行切割(使其损伤小一点)，等到钼丝颜色基本发白后再改用正常的大电流进行切割。
当然在换好钼丝进行切割之前最好先让钼丝空运行5-10分钟，使其原有的内部应力得到释放。
6.
如何减少钼丝在起割点的断丝几率
一般采用机床自动变频跟踪从外部切入工件的方法可以降低钼丝在起割点断丝的几率，同时要保证冷却液的良好供应，以吸收放电爆炸力使钼丝产生的扰动，工件最好距离上下喷水口5-10mm,使冷却液可以较好的包裹好钼丝。
7.
如何调整变频跟踪速度调节变频跟踪速度本身并不具有提高加工速度的能力,其作用是保证加工的稳定性。
当跟踪速度调整不当时会显著影响加工工艺指标和切割表面质量，并有可能产生断丝。
最佳变频跟踪速度调整可参照下述两个依据：首先，最佳加工电流应是短路电流的80%左右(在起始加工时可以先用钼丝压在工件侧面然后开高频，此时电流表显示的即为短路电流值)，这一规律可用于判断进给速度调整是否合适；其次，可通过电流表指针的摆动情况判断，正常加工时电流表指针应基本不动。
如果经常向下摇摆，则说明欠跟踪，应将跟踪速度调快；如经常向上摇摆则说明经常短路，属于过跟踪状态,应将跟踪速度调慢；如指针来回较大幅度摇摆则说明加工不稳定应判明原因做好参数调节(如调整脉冲能量、工作液流量、走丝系统包括导轮、轴承的状态)再加工,否则易引起断丝。
8.
断丝原因及处理断丝是线切割操作工最担心之事，轻则增加工作量，重则造成模具报废，所以应认真对待，下面将断丝原因及排除方法简述如下：
断丝现象原因排除方法有规律断,多在一边或两边换向时断丝筒换向时,未能及时切断高频电源,使钼丝烧断.调整接近开关,如还无效,则需检测电路部分,要保证先关高频再换向. 刚开始切割时即断丝加工电流过大,进给不稳; 钼丝抖动厉害; 3.工件表面有毛刺,或有不导电氧化皮或锐边. 1.调整电参数,减小电流; (注意:刚切入时电流应适当调小等切入后,工件侧壁面无火花时再增大电流) 2.检查走丝系统部分,如导轮、轴承、丝筒是否有异常跳动、振动; 3.清除氧化皮,毛刺. 切割过程中突然断丝1.选择电参数不当,电流过大; 2.进给调节不当,忽快忽慢,开路短路频繁; 3.工作液使用不当,如错误使用普通机床乳化液,乳化液太稀,使用时间过长或太脏; 4.管道堵塞,工作液流量大减; 5.导电块未能与钼丝接触或已被钼丝拉出凹痕,造成接触不良; 6.切割厚件时,间歇过小或使用不适合切厚件工作液; 7.脉冲电源削波二极管性能变差,加工中负波较大,使钼丝短时间内损耗加大; 8.钼丝质量差或保管不善,产生氧化，或上丝时用小铁棒等不恰当工具张丝，使丝产生损伤；9.丝筒转速太慢,使钼丝在工作区停留时间过长; 10.切厚工件时钼丝直径选择太小.1.将间歇档调大,或减少功率管个数;
2.提高操作水平,按<7>进给速度调整原则,调节进给电位器使进给稳定;
3.使用线切割专用工作液;
4.清洗管道;
5.更换或将导电块移一个位置;
6.增大占空比并使用佳润系列或南光-I、DX-4等适合厚件切割的工作液;
7.更换削波二极管;
8.更换钼丝,使用上丝轮紧丝；
9.合理选择丝速档; 10.选择直径合适的钼丝.工件接近切完时断丝工件材料变形,夹断钼丝,(断丝前多会出现短路);工件跌落时,撞断钼丝选择合适切割路线和材料及热处理工艺,使变形尽量小,快割完时,用小磁铁吸住工件或用工具托住工件不致下落。
空转时断丝1.钼丝排列时叠丝; 2.丝筒转动不灵活; 3.电极丝卡在导电块槽中.1.检查钼丝是否在导轮槽中，检查排丝机构的螺杆是否间隙过大,检查丝筒轴线是否与线架相垂直2.检查丝筒夹缝中是否进入杂物; 3.更换或调整导电块位置
9.
解决大厚度“紫铜件”切割断丝问题
由于紫铜件不同于其它钢材料，当厚度超过50mm时，操作者如仍按加工钢材料工件时使用的电参数来加工，就会发生切割速度慢、电流不稳定、短路频繁、断丝等现象。
要正常加工采取的相应措施主要有：(1)不能使用已经用过较长时间的乳化液，尽量使用新乳化液。
并且最好采用佳润-3、佳润-4、南光-I工作液。
因为铜材料粘，旧乳化液中的杂质较难冲掉，还会使紫铜加工时的导电性能受到影响。
使用新乳化液就能避免以上现象的发生。
并且上述推荐的工作液由于电解性较好，切缝较宽，可以改善切缝中的排屑状况。
同时采用较高的走
丝速度有利排屑。
(2)消除电流短路现象，当紫铜夹杂物出现在切割线路中时，加工电流稳定性就会受到影响，使短路现象经常发生，如不正确处理会断丝。
采用大电流大脉宽加工的方法，使功率增强。
靠脉冲的能量击穿比较小的夹杂物，可使加工正常进行。
此时,应特别注意脉间也要增大,使停歇时间增长。
同时大脉宽可保证放电能量不会因紫铜的良好传热性而会损耗掉。
(3)注意装卡方向。
应该把切割路线最短的一面装卡在第三向限，也就是X负方向，使钼丝尽量少走X负方向，这样可以减少断丝几率。
(4)停止工作时，用煤油把丝筒上的丝清洗一遍，使反沾在钼丝上紫铜沫大量减少，等下次开机继续使用时，效果就会更好。
10.
断丝后原地穿丝处理断丝后步进电机应仍保持在“吸合”状态。
去掉较少一边废丝，把剩余钼丝调整到贮丝筒上的适当位置继续使用。
因为工件的切缝中充满了乳化液杂质和电蚀物，所以一定要先把工件表面擦干净，并在切缝中先用毛刷滴入煤油,使其润湿切缝,然后再在断点处滴一点润滑油──这一点很重要。
选一段比较平直的钼丝，剪成尖头，并用打火机火焰烧烤这段钼丝，使其发硬，用医用镊子捏着钼丝上部，悠着劲在断丝点顺着切缝慢慢地每2-3mm地往下送，直至穿过工件。
如果原来的钼丝实在不能再用的话，可更换新丝。
新丝在断丝点往下穿，
友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！。
