方形横流冷却塔和方形逆流冷却塔有什么不同修订稿

TBH横流闭式冷却塔介绍及和逆流式冷却塔对比TBH横流闭式冷却塔是一种常见的工业冷却设备，适用于各种工业领域的热能排放。

与之相比，逆流式冷却塔在一些方面有着不同的工作原理和设计。

在下文中，我们将对TBH横流闭式冷却塔进行介绍，并与逆流式冷却塔进行对比。

首先，我们来看TBH横流闭式冷却塔。

TBH横流闭式冷却塔是一种内部有多个独立小型喷淋装置的多层空冷换热器，其喷淋器布置在箱体顶部。

TBH横流闭式冷却塔的工作原理是通过水的循环来降低温度，其冷却塔内部有专门设计的水分配系统和塔内堆叠式填料。

工作时，水从循环泵供给到填料层，然后通过喷淋器均匀喷洒在填料上，并与进入冷却塔的空气进行热量交换。

经过冷却的水流经底部集水装置回流到循环泵，重新进入水分配系统进行下一轮循环。

TBH横流闭式冷却塔的优点有以下几个方面。

首先，该冷却塔采用横流布水，使得水分布均匀，提高了热交换效率。

其次，由于塔体内部是封闭设计，防止了外界的灰尘和杂质对冷却效果的影响。

此外，TBH横流闭式冷却塔的造价和维护成本相对较低，运行稳定可靠。

接下来，我们来看逆流式冷却塔。

逆流式冷却塔是另一种常见的工业冷却设备，其工作原理和TBH横流闭式冷却塔稍有不同。

在逆流式冷却塔中，冷却塔内部的水由上至下流动，而热空气则由底部向上流动。

水从顶部的喷淋装置喷洒到填料上，并与由底部进入的热空气进行热量交换。

经过冷却的水流经底部集水装置回流到循环泵，重新进入喷淋装置进行下一轮循环。

逆流式冷却塔与TBH横流闭式冷却塔相比有一些区别。

首先，逆流式冷却塔的热交换效率相对较高，因为热空气和冷水在逆流过程中能够充分接触。

其次，由于热空气是从底部进入的，使得冷却塔顶部的喷淋装置和填料相对较干燥，减少了填料和喷淋装置的阻塞和堵塞可能。

然而，逆流式冷却塔可能存在水分布不均匀、水流相混等问题，需要合理设计水分配系统和填料结构来解决。

综上所述，TBH横流闭式冷却塔和逆流式冷却塔在工作原理和设计方面存在一些不同之处。

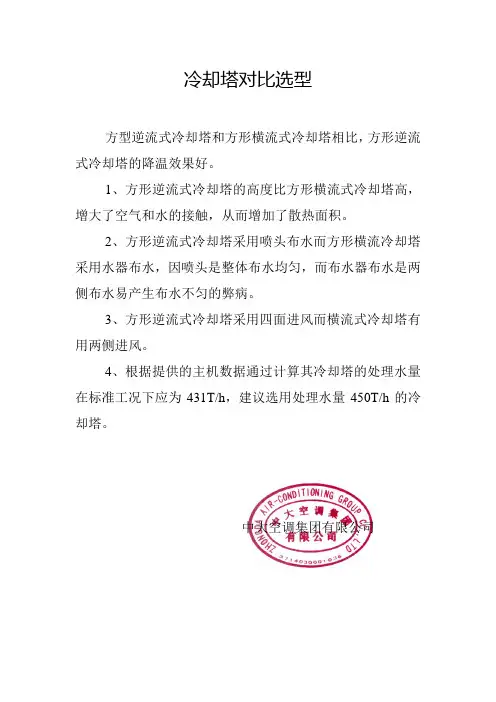

冷却塔对比选型
方型逆流式冷却塔和方形横流式冷却塔相比，方形逆流式冷却塔的降温效果好。

1、方形逆流式冷却塔的高度比方形横流式冷却塔高，增大了空气和水的接触，从而增加了散热面积。

2、方形逆流式冷却塔采用喷头布水而方形横流冷却塔采用水器布水，因喷头是整体布水均匀，而布水器布水是两侧布水易产生布水不匀的弊病。

3、方形逆流式冷却塔采用四面进风而横流式冷却塔有用两侧进风。

4、根据提供的主机数据通过计算其冷却塔的处理水量在标准工况下应为431T/h，建议选用处理水量450T/h的冷却塔。

中大空调集团有限公司。

冷却塔常见技术问题探析作者：刘晓勤来源：《科学与财富》2015年第31期摘要：选择一个高效率的冷却塔，延长冷却塔的使用寿命，尽可能减少热回流现象的产生，这些都是使用冷却塔的客户最基本的要求，本文根据多年的实际施工经验详细介绍了冷却塔常见技术问题中的选型、电机控制、填料等问题的解决方案，用案例和数据来验证理论。

关键词：冷却塔逼近度填料冷却塔是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到对流、辐射和蒸发散热传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。

冷却塔是集空气热力学、动力学、流体力学、生物化学、材料学、动、静态结构力学等多种学科为一体的综合成果产品。

水作为介质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。

冷却塔的种类很多，按空气与水接触的方式有干式和湿式以及二者结合的干湿式，我们常常把空气与水直接接触的称为湿式，把水与空气间接接触的称为干式；冷却塔按通风方式来分的话把利用内外空气密度差实现空气流动的称为自然通风，把利用抽风式和鼓风式的称为机械通风；冷却塔按水和空气的流动方向来分，把风向与水向相反的称为逆流式，把风向与水向相垂直的称为横流。

本文以逆流和横流来进行对比说明。

一、方形横流冷却塔和方形逆流冷却塔的优劣横流塔构造较简洁，制造成本低，维修清洗方便，淋水噪声低，飘水低，但热力性能受风向、风速及环境影响大，易热回流，填料受阳光照射易老化，适用空间开阔或散热良好的地方，如机场，市郊的大学城项目等；常规逆流塔构造复杂一些，制造成本高一些，清洗填料工作量大一点，维护传动机构需上塔顶，有淋水噪声，飘水率高一些，但环境适应性好、抗热回流能力强、热力性能相比横流冷却塔稳定，受环境及气候影响小些，适用于环境空间受限制的地方；因为这两种塔型各有特点，所以我国目前不同的生产厂家都同时生产横流和逆流塔以满足项目客户不同要求。

方形横流冷却塔和方形逆流冷却塔有什么不同，优缺点有哪些？惠州雪人有多年的冷却塔生产和销售经验，因此碰到过各种各样的用户。

经常有用户提出“我要横流式冷却塔，因为横流式冷却塔效果好”，或者“横流式冷却塔的效果比逆流式好一些。

”等观点，本人觉得这种观点存在许多误区。

冷却塔的冷却效果和塔型无关。

冷却塔用冷却能力来衡量冷却塔的大小。

例如对于处理水量为100立方米每小时的标准冷却塔来讲，它的任务就是将100立方米的水，在标准工况下从37摄氏度降温到32摄氏度。

选惠州雪人的冷却塔型号，横流塔可选择HT100型。

选逆流塔可选CT100型。

两种都能将水温冷却5摄氏度，两种冷却塔的设计余量都只有10%。

因此何来哪种冷却效果好，哪种不好的说法呢？除了惠州雪人的产品，其它公司的产品也如此。

不管是横流式冷却塔还是逆流式冷却塔，只要选择合适的型号，都能满足使用要求。

因此，冷却塔的冷却效果，与塔型无关。

如果从语言文字上来讲，说冷却塔的冷却效果本身就是一种错误的提法。

虽然塔型和冷效无关，但横流塔和逆流塔之间还是有许多不同点。

用户需要研究两种塔型的优缺点，做出正确的选择。

逆流塔的优点和缺点逆流塔最大的优点是结构简单，可以将流量做得很大。

从几十吨到几百吨到几千吨的逆流式冷却塔都很多。

逆流式冷却塔因为结构简单，因此成本相对较低。

1000吨的逆流式冷却塔相对横流式冷却塔来讲，成本可以低30%。

但其缺点也很显着。

噪音大，特别是在医院、居民区等对噪音要求高的地方，逆流式冷却塔存在致命的问题。

噪音来源一般有两个方面，水滴声和风声。

由于逆流式冷却塔的全压往往要高于横流式冷却塔，因此风机需要额外的能量。

这就使为什么逆流式冷却塔的风机噪音往往高于横流式冷却塔。

横流塔的优点和缺点横流式冷却塔在城市中心、小区等地方很常见，而逆流式冷却塔在工业区、工厂等地方很常见。

横流式冷却塔的优点是模块式组装，占地面积小。

噪音低。

缺点是成本高，价格较贵。

如需了解更多详细信息，百度搜“惠州雪人”。

方形横流式冷却塔与逆流式的基本区别一、横流和逆流是冷却塔的基本模式，区别如下：1、结构形式不同：横流即交叉六（CROSS FLOW)，风和水流呈交叉十字向；逆流（COUNTER FLOW)则是风和水流相对方向。

2、维护检修便利：横流节能冷却塔的大部分部件都是外露的，可接触的，无论大小，基本可以在不停机的状况下检查，做内部清理；逆流的部件基本包裹在外壳板内部，看不见，也不方便检修；3、尺寸：横流式一般是长方形（单风机），即宽度大，长度小。

逆流基本是正方形，长宽一致。

在场地摆放方面，同样的水量，作为横流摆放，可能长度上可以小一点。

4、淋水密度：从设计上来讲，横流塔的填料淋水密度远远大于逆流。

5、填料高度：横流塔的填料高度理论上可以做无限高，而逆流塔的填料高度有限。

6、设计的灵活性：横流塔的设计灵活性要远远大于逆流塔，由于国内大部分厂商和产品都是主推逆流塔，对横流塔的研究远远不够。

在理论上，横流塔的设计，流体分析和热力计算也要叫逆流复杂。

7、大温差的处理：在大温差处理方面，横流塔可以利用填料高度的灵活设计，达到满意的效果。

8、成本：基于结构的差别，横流塔的成本远远大于逆流塔。

一般市场价也要差20%以上。

二、STB-100L/SB横流式方形冷却塔性能参数：1、冷却水量为100 m3/h2、外形尺寸：（宽*长*高）：3200mm*1980mm*3700mm3、风机直径：1500mm4、风量：42000 m3/h5、水轮机型号：BJ-LJ-HL5-1006、塔体重量：净重860 KG 运行重量2260KG7、噪音：54dB。

注：盈卓STB-100L/SB方形横流冷却塔不仅塔噪音小、漂水率小、运行平稳，而且因横流塔中间是空的，检修方便，可以在不停机的情况下进行检修。

方形横流式冷却塔技术说明目录一、技术说明文件1.产品性能特点介绍2.常菱玻璃钢冷却塔整体性能表3.常菱玻璃钢冷却塔特点及优点4.主要零部件说明表5.生产、制造执行标准6.质量保证体系7.售后服务承诺8.安装、调试、维护方案二、资格证明文件1.公司简介2.资信等级证书3.ISO9001品质认证证书4.质量服务信得过单位证书5.检测报告（国家级、省级）6.省级产品质量监督合格证书3、五三厂合资）生产的纤维毡，大大地增加了玻璃钢的强度。

2、塔体钢结构件：以各类定做的型钢为框架，重量轻、强度高、刚性好，开机时共振弱，稳定性好。

所有钢结构件均经酸洗及热镀锌处理，防锈防腐性能良好，保证冷却塔能在各种环境条件下运转正常。

3、塔芯填料：填料是冷却塔中热交换的重要场所，其效率的高低，对整个冷却塔的性能起着至关重要的作用。

常菱牌冷却塔填料全部采用优质PVC平片吸塑而成，平片表面加工成亚光型，比一般表面光滑的平片具有更好的亲水性，使水流在填料表面形成很薄的水膜，与空气接触更加充分。

其中方形逆流式冷却塔则采用比利时哈蒙公司专门设计的复合波填料，导风性能好，热交换性能高，风机能耗小，特别是在环境空间有所限制的场合下更能体现其优越性4、电机：采用全封闭户外型冷却塔专用电机，在轴伸端使用专业防水胶圈，有效解决了水汽沿轴伸端进入电机内部的问题，其防护等级达IP55；电机轴镀铬防腐，绝缘等级为F级。

5、风机：采用国内最大的冷却塔专用风机制造商——上风集团有限公司生产的低转速、大弦长、宽叶片产品，具有风速均匀、噪声低、涡流少、效率高等特点，该风机在低转速的情况下即能获得足够的抽风量，特别是还能根据不同的气候条件调节叶片角度，因此，既能保证冷却塔在恶劣的工况条件也可以满足用户的运行要求，又可以在适当的季节内调节叶片角度以达到节能降耗目的。

6、减速传动部份：采用整体密封皮带减速箱，箱内轴承为日本NSK品牌，并设有多层防水系统保护，耐候性好，还专门设有注油嘴，非常易于日常的维护和保养，传动皮带选用日本三星牌，防水防滑，使用寿命长。

横流塔和逆流塔的区别
想知道横流塔和逆流塔的区别，就要先了解什么是横流塔，什么是逆流塔。

下面由沃迪冷却塔为大家介绍一下吧。

横流冷却塔；在工作时水流从塔上部垂直落下，空气水平流动通过淋水填料，气流与水流正交的冷却塔。

在塔内，借助于通风机的强制通风或自然通风，使空气横向流入，而水滴则借助重力在填料中由上而下流动，两种流体的流动方向呈90°夹角。

逆流塔是水流在塔内垂直落下,气流方向与水流方向相反的冷却塔。

水在其内与流过的空气进行热交换、质交换，致使水温下降。

好了，了解了横流塔和逆流塔的概念，下面再来说说他们的区别，给大家画个表格，这样看一幕了然。

TBH横流闭式冷却塔介绍及和逆流式冷却塔对比TBH横流闭式冷却塔基本原理闭式冷却塔的基本运行原理包括了三个基本循环：1.所需要的工作介质的循环，热的介质经过换热盘管内部，把热量散给外部的空8熟术进口一畑出口—气和喷淋水，被冷却后由下部的盘管出口流出；所需要的被冷却介质在盘管内部流动，与外界没有任何的接触，可以保证该介质的清洁状态以满足要求严格的系统的良好工作状态；2.而为了满足设备的高效换热，设备的外部还需要一套额外的单独的喷淋水系统，该循环水由设备的底部由特制的低扬程大流量高效水泵经上部的布水系统喷淋至盘管的外表面，保证全部覆盖，增强换热，并有效控制结水垢的可能；少量的喷淋循环水会汽化，我们大家都知道水的汽化潜热比水的显热要大很多，其主要传热过程也就是通过这部分水的蒸发来完成的，这也是冷却塔、闭式冷却塔、蒸发式冷凝器统称为蒸发式冷却设备的由来。

3.第三个循环就是风的循环，机组下部四周都有进风口，外部的新鲜冷风进入设备，经过盘管表面，蒸发掉少量喷淋水，有效交换出盘管内部的热量后，最终经过风机排出设备外部。

二、TBH横流闭式冷却塔主要特点1.喷淋水温低，换热效率高由于有预冷填料的存在，使得喷淋水温比逆流闭式冷却塔的喷淋水温要低很多。

从而使得横流闭式冷却塔的盘管换热效率提高，冷却后出口水温也比逆流闭式冷却塔的要低。

2.高效换热铜管换热铜管采用优质T2紫铜管，并在每层铜管之间，放置优质PVC散热填料，换热温差均匀，整体传热效率高，换热效果好。

换热管与汇流管之间特有的螺纹连接，使得安装、检修都非常方便。

万一有单根破损，可以方便地单独拆卸，其它盘管不受影响，可以继续使用。

通过间歇的停机，可以在现场方便的更换任何一根盘管。

逆流闭式冷却塔的盘管为整组焊接而成，一旦发生单根损坏，则导致整机泄漏，不能使用。

而且现场无法维修，必须返厂拆解后维修，工程量大，耗时长。

3.盘管结垢盘管是闭式冷却塔热交换性能的核心所在，而热交换性能与盘管表面非金属附着物（结垢）厚度密切相关。

横流冷却塔与逆流冷却塔区别及各自特点
一、横流冷却塔：
特点：
1.冷却效果较好：冷却水从顶部向填料喷淋后，由于重力和填料的作用，形成薄薄的水膜，使水与空气发生暴露较多的接触面，热量能迅速传
递给空气。

2.占地面积小：相对于逆流冷却塔，横流冷却塔占地面积较小，适合
在空间有限的场所使用。

3.高耐冲击性：横流冷却塔填料以及内部结构较为坚固，能够承受水
流的冲击，并在长时间使用中减少填料的磨损和堵塞。

4.单元操作独立性好：在横流冷却塔中，每个冷却单元都有自己的冷
却水箱，因此冷却效果相对比较稳定，单元间的影响较小。

二、逆流冷却塔：
逆流冷却塔，即气流和水流的方向相反的冷却塔。

水流自上而下，而
空气则由下向上流动，通过冷却填料从而与水进行热交换。

特点：
1.冷却效果稳定：逆流冷却塔由于空气与水流方向相反，气流与水流
中的热量传递面积较大。

冷却塔内的填料可以增大气流和水流的接触面积，使热量能更加充分地传递给空气，因此逆流冷却塔的冷却效果通常更好。

2.能耗较低：逆流冷却塔由于热量传递效果良好，因此在相同的冷却
效果下，与横流冷却塔相比，可以节约较多的能源。

3.设备较高：逆流冷却塔在工艺上需要水冲洗填料，所以要求冷却水足够干净，避免填料堵塞。

因此逆流冷却塔的高度一般相对较高。

4.占地面积大：逆流冷却塔其结构相对较长，相同冷却功率下普遍比横流冷却塔的占地面积大。

总结起来，横流冷却塔占地面积小，适用于空间有限的场所，而逆流冷却塔冷却效果较好，能耗较低。

选择使用哪种冷却塔应根据工艺要求、场地条件、冷却效果以及成本等方面考虑。

横流式冷却塔和逆流式闭式冷却塔的区别在哪⾥？冷却塔定义：
冷却塔是⽔与空⽓直接接触进⾏热交换的⼀种设备。

机械冷却塔它主要由风机、电机、填料、
播⽔系统、塔⾝、⽔盘等组成。

主要由在风机作⽤下的温度⽐较低的空⽓与填料中的⽔进⾏热
交换从⽽达到降低⽔温的⽬的。

⽔塔的构造及设计⼯况在每个⼚家产品说明书上均有注明，⽽
我们现在冷却塔循环流量采⽤的⽔吨为单位是国际上⽐较常⽤的单位，且冷却塔在选型上应留
有20％左右的余量。

冷却塔形式区分：
我们通常所说的冷却塔是指开放式冷却塔：是在塔内通过布⽔系统将热⽔喷洒成⽔滴或⽔膜
状，⽔从上向下流动，空⽓由下向上或⽔平⽅向流动，利⽤⽔的蒸发及冷空⽓和热⽔的热传递
带⾛⽔中热量的设备。

横流式冷却塔：是指冷却热⽔从上向下穿过填料，⽽空⽓从⽔平、斜⽅向流动穿过填料，热⽔
和空⽓的流动⽅向呈近乎900 的⼀种冷却塔（也有些⼚家称为直交式冷却塔）。

逆流式冷却塔：是指冷却热⽔从上向下穿过填料，⽽空⽓从下向上流动穿过填料，热⽔和空⽓
的流动⽅向呈近乎1800 的⼀种冷却塔（有些⼚家称为对流式冷却塔）。

马达、风机、减速器（⼀般为⽪带减速速器），在冷却塔顶部即为机械抽风式冷却塔，在冷却
塔底部即为机械⿎风式冷却塔。

数据中心用横流冷却塔与逆流冷却塔优缺点对比分析
李双磊
【期刊名称】《低碳世界》
【年(卷),期】2015(000)006
【摘要】数据中心暖通设计中经常会遇到冷却塔采用何种形式的问题。

本文针对数据中心横流冷却塔与逆流冷塔的应用进行了总结，可以为数据中心暖通系统的设计者提供一定的参考。

【总页数】2页(P282-283)
【作者】李双磊
【作者单位】广东省电信规划设计院有限公司
【正文语种】中文
【中图分类】TU991.42
【相关文献】
1.横流式冷却塔改造为逆流式冷却塔的设计及应用 [J], 杨理
2.横流冷却塔改造成逆流冷却塔的实施及效果 [J], 蔡兴明
3.冷却塔由横流式改逆流式的应用研究 [J], 罗浩;陈景明
4.冷却塔横流式改为逆流式的应用研究 [J], 潘霞
5.工业冷却塔横流改逆流工程及技术研究 [J], 高金城
因版权原因，仅展示原文概要，查看原文内容请购买。

冷却塔设计技术规范冷却塔设计技术规范8．4．1选型。

1机械通风冷却塔：分为逆流式和横流式，见图8．4．1—1。

逆流塔又有圆形和方形。

设计时应根据外形，环境条件，占地面积，管线布置，造价和噪声要求等因素，因地制宜，合理选用。

逆流式和横流式的比较见表8．4．1。

塔型性能比较逆流1.冷却水与空气逆流接触，热交换效率高，当循环水量、容式积散质系数βxg相同，填料容积比横流式要少约15％～20％。

2.循环水量和热工性能相同条件下，造价比横流塔低约20％～30％；3.成组布置时，湿热空气回流影响比横流塔小；4.由于淋水填料面积基本同塔体面积，故占地面积要比横流塔小约20％～30％。

横流1、塔内有近人空间，且采用池式配水，维修上比逆流塔方式便；2、高度比逆流塔低，结构稳定性好，并有利于建筑物立面布局和外观要求；3、风阻比逆流塔小，风机节电约20％～30％；4、配水系统需要水压比逆流塔低，水泵节电约15%～20％；5、风机功率低，填料底部为塔底，滴水声小，同样条件下噪声值比逆流塔低3～4db（A）。

2喷射式冷却塔：是湿式冷却塔中另一种型式的冷却塔。

按工艺构造分为喷雾填料型(见图8．4．1—2）和喷雾通风型(见图8．4．1—3）两种。

喷射式冷却塔具有无电力风机、无振动、噪声相对较低、结构简单等特点，但供水压力和水质要求较高，与机械通风冷却塔相比，在节能、售价和运行管理方面无明显的综合优势，且喷雾通风型冷却塔还存在占地面积较大，塔体偏高，喷雾通风装置上旋转部件有出现生锈卡死不转现象。

因此，该塔目前作为工程设计选用的一种塔型，有待进一步完善和长期运行考察。

8.4.2位置选择。

1气流应通畅，湿热空气回流影响小，且应布置在建筑物的最小频率风向的上风侧。

2冷却塔不应布置在热源、废气和烟气排放口附近，不宜布置在高大建筑物中间的狭长地带上。

3冷却塔与相邻建筑物之间距离，除满足冷却塔的通风要求外，还应考虑噪声、飘水等对建筑物的影响。

横流逆流区别冷却塔简介冷却塔的分类：1、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔。

自然通风冷却塔又称风筒式或双曲线型塔，它利用塔内外的空气密度差造成的通风抽力使空气流通(自然通风)，其冷却效果稳定，运行费用低，故障少，易维护，风筒高，飘滴和雾气对环境影响小，缺点在于空气内外密度差小，通风抽力小，不易用在高温高湿地区。

机械通风冷却塔又分为抽风式和鼓风式冷却塔，分别利用抽风机或鼓风机强制空气流动，它的冷却效率高，稳定，占地面积小，基建投资少，但运行费用高，其中抽风式使塔内呈负正压状态，有利于水蒸发，鼓风式情况则相反，鼓风式冷却塔主要用于小型冷却塔或水对风机有侵蚀性的冷却塔中。

2、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。

在湿式冷却塔中，空气和水直接接触进行热、质交换，其热、质交换效率高，冷却水的极限温度为空气湿球温度，缺点在于冷却水存在蒸发损失和飘散损失，并且水蒸发后盐度增加，需要补水。

干式冷却塔中，水或蒸气与空气间接接触进行热交换，不发生质交换，它主要用于缺水地区及特殊场合，热交换效率一般比较低，并且投资大，耗能高。

3、按热水和空气的流动方向分有逆流式冷却塔、横流式冷却塔、混流式冷却塔。

逆流式冷却塔里水自上而下，空气自下而上，横流式冷却塔中水自上而下，空气从水平方向流入。

4、按冷却温度分有标准型冷却塔、中温型冷却塔、高温型冷却塔。

5、按噪声级别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、超静音型冷却塔。

6、按形状分有圆形冷却塔、方形冷却塔、矩形冷却塔。

7、其他如喷雾式冷却塔、无风机冷却塔、双曲线冷却塔等。

冷却塔的应用领域：冷却塔主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、钢铁、医药、化工及其他工业水冷却领域目前本公司主要对大型化工、医药、钢铁等行业中普遍使用的机械通风湿式横流塔和逆流塔进行节能改造，下面以玻璃钢冷却塔为例对这两种塔进行简单介绍：方形横流式玻璃钢冷却塔简介方形横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。
