方形逆流冷却塔

逆流式冷却塔构造解释说明以及概述1. 引言1.1 概述逆流式冷却塔是一种常用于工业领域的核心设备，主要用于将热水或蒸汽中的热量转移到大气中。

它采用了逆向流动的原理，使热介质在与空气接触时进行有效的传热和降温。

本文旨在对逆流式冷却塔的构造、工作原理及优势进行详细阐述。

1.2 文章结构本文共分为五个部分。

引言部分概述了逆流式冷却塔的研究背景和意义，并介绍了文章的结构安排。

第二部分解释说明了逆流式冷却塔的构造和主要组成部分，以及其工作原理和基本原理。

第三部分对逆流式冷却塔进行了概述，包括其常见应用领域、特点与优势以及设计和选择方案综述。

第四部分重点讨论了逆流式冷却塔的构造要点，包括塔体结构和形式特点、材料选用与耐腐蚀性能考虑以及冷却介质循环系统设计要点。

最后，第五部分总结了已讨论内容，并对未来的发展趋势进行了分析。

1.3 目的本文的目的是全面介绍逆流式冷却塔的构造、工作原理和优势，帮助读者更好地理解和应用逆流式冷却塔。

通过对该设备的详细解析和概述，读者可以了解逆流式冷却塔在不同领域的应用，并为设计和选择适合条件的方案提供参考。

最后，本文还将通过总结已讨论内容并进行未来发展趋势分析，为相关领域研究者提供思路和展望。

2. 逆流式冷却塔构造解释说明：2.1 简介逆流式冷却塔逆流式冷却塔是一种常见的热交换设备，用于将热水或其它液体在与周围空气进行接触的过程中散发热量并降温。

它主要由塔体、填料层、风机和冷却介质循环系统等组成。

相对于顺流式冷却塔而言，逆流式冷却塔更为高效。

2.2 冷却塔的主要组成部分逆流式冷却塔由以下几个主要组成部分构成：- 塔体：通常采用混凝土或金属（如钢铁、不锈钢）材料制造的结构物，具有较大的体积和高度。

- 填料层：位于塔体内部，通常由多层填料堆叠而成，目的是增加接触面积，促进液态介质与空气间的传热与传质。

- 风机：用于通过强制对流作用将外部空气引入冷却塔内，在填料层中形成气液两相之间的湿空气流动，加速热交换过程。

方形逆流式冷却塔F N系列方形逆流式玻璃冷却塔是机械工业部第四设计研究院设计的节能型新产品。

该产品应用了四院获得的"节能型玻璃钢冷却塔”专利，特别是冷却塔风机配有变扭矩离极双速电机，当气温较低时（例如晚上），电机开低速，冷却塔噪声可低3-5d B(A)。

此外用双速电机节能显著，经测算，多台冷却塔配单速电机时，虽然在空气湿球湿度低时可停部分电机节电，但仍比用双速电机多耗电40%（以年计）。

本产品还应用了四院获得的国家专利“方形逆流式冷却塔用斜梯形波填料片”，经北京水科院和佛山实塔测试，其热力、阻力特性均优于其它填料。

电机、风机均配套供应，需本厂派员工到现场安装或技术指导。

产品型号说明:方形逆流式冷却塔有三大系列、九种型号、九十个产品.结构特点（1）填料：采用四院专利产品--斜梯形波填料片，横向增加了凸筋，水的再分配能力大，阻力小，热力性能好，耐高温70℃，耐低温-50℃，阻燃性好。

（2）电机：清华大学电机系设计，由营孟津电机厂制造的四院专利产品一变扭矩变极低噪声节能电机，密封防水性能好，耐高温、效率高、噪声小。

（3）减速装置：功率≤11/5.5K W的减速装置，采用涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。

功率≥15/7.5K W的减速装置，采用齿轮减速方式，电机安装在风筒外部。

（4）风机：清华大学工程力学系根据本系列产品参数设计的低噪声、高效率、机翼形玻璃钢叶片，噪声小，效率高，叶片角度可调。

（5）收水及布水装置：采用反射型低压喷嘴，对于小塔采用单旋流喷嘴，布水均匀、水压小。

所设收水装置，可使飘水损失下降到0.01%。

（6）吸声设施：超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅，以达到最大的降噪效果。

（7）吸声设施：超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅，降低了风机及电机的噪声。

对于小塔设蘑菇型吸声栅。

—型方型逆流式玻璃钢冷却塔技术方案公司冷却塔技术方案一、设备概述型方型逆流式冷却塔是按相似理论并引进国内外先先进的塔体结构和塔芯材料进行优化完善，而开发设计的钢结构冷却塔，塔体部分是采用型钢、槽钢、角钢等组成的钢框架结构，并采取了可靠的抗渗、抗融冻和防腐措施。

配水系统采用下喷式布水，风机选用LF77优质玻璃钢轴流风机，配90kw电机。

塔设一检修梯至塔顶，以方便塔顶设备的正常维护管理。

该型塔各部尺寸符合空气动力学原理，空气流畅通顺完善，整塔阻力小。

同时，通过采取先进可靠的稳压措施，保证配水均匀。

均匀的配水和合理的气动流线相结合，保证冷却塔具有良好的冷却性能。

一、冷却塔设计参数及主要技术数据（一）使用条件1.适用于炼油、石油化工、化纤、化工、电力、冶金等工业的循坏冷却水。

2•循环冷却水质应符合“工业循环冷却水处理设计规范”规定。

3.风压值65kg/n?。

（二）气象条件干球温度6=31.5 °C湿球温度T=25 °C人气压力P=1003.4bar（一）工艺条件及设计参数三、货物设计制作验收标准1.Q/HO.J02.0M998冷却塔设计规范3.GB50050-95工业循环冷却水处理设计规范4.SHJ16-90石油化工企业循坏水场设计规范5.GB50009-2001建筑抗震设计规范6.SH303 1-1997石油化工逆流式机械通风冷却塔结构设计规范7.GB7190.1-2008中小型玻璃纤维增强塑料冷却塔8.GB7190.2-2008大型玻璃纤维增强塑料冷却塔9.B8609-1987机力通风式冷却塔性能试验方法（JIS标准）10.CD80A1-83机力通风冷却塔测试规范11.GB1446-83纤维增强塑料性能试验方法总则12.GB8237-87玻璃纤维增强塑料（玻璃钢）用液体不饱和聚脂树脂13.GB1449-83玻璃纤维增强塑料弯曲性能试验方法14.GB3854-83玻璃纤维增强塑料巴氏（巴柯氏）性能试验方法15.JC176-80玻璃纤维制品试验方法16.JCT281-94无碱玻璃纤维无捻粗纱17.JCT287-94中碱玻璃纤维无捻粗纱18.DLfT742-2001冷却塔塑料部件技术条件19.GB/T2406-93塑料燃烧性能试验方法一氧指数法20.GBJ17-88钢结构设计规范四、冷却塔技术要求（一）塔型结构该塔为机械通风逆流式冷却塔，塔体框架为钢结构，立柱为钢管，主梁为槽钢，风筒、壁、隔板、配水管为玻璃钢材质，塔内金属部件采用镀锌后刷漆防腐处理。

逆流式冷却塔选型及参数
标题：逆流式冷却塔选型及参数
正文：
逆流式冷却塔是一种常见的工业设备，用于冷却各种流体介质。

在选择逆流式冷却塔的类型和参数时，有几个关键考虑因素需要注意。

首先，根据冷却塔的使用环境和需求，确定逆流式冷却塔的类型。

根据不同的介质，可以选择不同的冷却塔类型，如湿式冷却塔、干式冷却塔或混合式冷却塔。

湿式冷却塔适用于高湿度环境和需要大量冷却的介质，干式冷却塔则适用于低湿度环境和对水质要求较高的介质。

其次，确定逆流式冷却塔的尺寸和容量。

根据冷却塔的冷却需求和预期的流体流量，选择适当的尺寸和容量。

过小的冷却塔可能无法
满足冷却要求，而过大的冷却塔则可能造成资源浪费。

因此，需要综合考虑流体流量、冷却效果和经济性来确定尺寸和容量。

还需要考虑逆流式冷却塔的材质和结构。

冷却塔的材质应该能够耐受介质的腐蚀和高温，常见的材质有不锈钢、铝合金和玻璃钢等。

结构上，冷却塔需要具备良好的空气流通和热交换效果，以确保高效的冷却效果。

此外，还需要考虑易于清洁和维护的因素。

最后，选择逆流式冷却塔时，还需要考虑能耗和运行成本。

高效能的冷却塔可以节约能源和运行成本，同时减少对环境的影响。

因此，在选型时要注意冷却塔的能效比和运行效率。

综上所述，选择逆流式冷却塔的类型和参数需要考虑多个因素，包括使用环境、冷却需求、流量、材质、结构和能耗等。

只有综合考虑这些因素，确保选型合理和参数准确，才能获得高效、可靠的冷却塔系统。

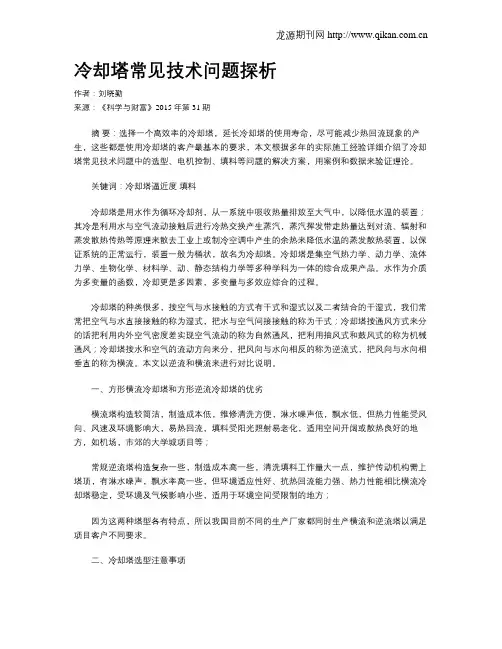

冷却塔常见技术问题探析作者：刘晓勤来源：《科学与财富》2015年第31期摘要：选择一个高效率的冷却塔，延长冷却塔的使用寿命，尽可能减少热回流现象的产生，这些都是使用冷却塔的客户最基本的要求，本文根据多年的实际施工经验详细介绍了冷却塔常见技术问题中的选型、电机控制、填料等问题的解决方案，用案例和数据来验证理论。

关键词：冷却塔逼近度填料冷却塔是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到对流、辐射和蒸发散热传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。

冷却塔是集空气热力学、动力学、流体力学、生物化学、材料学、动、静态结构力学等多种学科为一体的综合成果产品。

水作为介质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。

冷却塔的种类很多，按空气与水接触的方式有干式和湿式以及二者结合的干湿式，我们常常把空气与水直接接触的称为湿式，把水与空气间接接触的称为干式；冷却塔按通风方式来分的话把利用内外空气密度差实现空气流动的称为自然通风，把利用抽风式和鼓风式的称为机械通风；冷却塔按水和空气的流动方向来分，把风向与水向相反的称为逆流式，把风向与水向相垂直的称为横流。

本文以逆流和横流来进行对比说明。

一、方形横流冷却塔和方形逆流冷却塔的优劣横流塔构造较简洁，制造成本低，维修清洗方便，淋水噪声低，飘水低，但热力性能受风向、风速及环境影响大，易热回流，填料受阳光照射易老化，适用空间开阔或散热良好的地方，如机场，市郊的大学城项目等；常规逆流塔构造复杂一些，制造成本高一些，清洗填料工作量大一点，维护传动机构需上塔顶，有淋水噪声，飘水率高一些，但环境适应性好、抗热回流能力强、热力性能相比横流冷却塔稳定，受环境及气候影响小些，适用于环境空间受限制的地方；因为这两种塔型各有特点，所以我国目前不同的生产厂家都同时生产横流和逆流塔以满足项目客户不同要求。

本工程为方形冷却塔安装施工方案，主要应用于工业生产中的冷却系统。

方形冷却塔具有结构紧凑、冷却效率高、占地面积小等特点，适用于各种工业冷却场合。

本工程涉及的安装内容包括：基础施工、塔体组装、淋水装置安装、风机安装、电气系统安装等。

二、编制依据1. 《化工机器设备安装施工及验收规范》（通用规定）HGJ203-832. 《机械设备安装工程施工及验收通用规范》GB50231-20093. 《冷却塔安装工程施工及验收规范》GB50276-20104. 《电气装置安装工程施工及验收规范》GB50257-20105. 冷却塔设备技术图纸和随机资料三、施工准备1. 施工人员：组织具有相关经验的施工队伍，包括安装工、电工、焊工等。

2. 施工材料：根据工程需要准备相应的材料，如基础混凝土、钢筋、钢板、螺栓、焊条、电缆、绝缘材料等。

3. 施工设备：准备吊车、电焊机、切割机、钻孔机、紧固工具、检测仪器等。

四、施工步骤1. 基础施工：按照设计图纸要求，进行基础混凝土浇筑，确保基础水平、牢固。

2. 塔体组装：将塔体分段运至现场，按照顺序进行组装。

注意检查塔体连接处的平整度和间隙，确保安装精度。

3. 淋水装置安装：淋水装置包括淋水构架、喷溅装置、配水槽等。

按照设计要求，安装淋水构架，调整喷溅装置角度，确保冷却水均匀分布。

4. 风机安装：将风机运至现场，按照设计要求进行安装。

检查风机与塔体的连接是否牢固，确保风机运行平稳。

5. 电气系统安装：按照设计图纸要求，安装电气控制系统。

包括电源接入、电机接线、传感器安装等。

确保电气系统安全可靠。

6. 系统调试：完成上述安装工作后，对冷却塔进行系统调试，包括空载试运行、负荷试运行等，确保冷却塔运行正常。

五、施工注意事项1. 施工过程中，严格遵循相关规范和标准，确保工程质量。

2. 施工现场应做好安全防护措施，如设置安全警示标志、防护栏杆等。

3. 电气作业时，严格遵守电气安全规程，确保人身和设备安全。

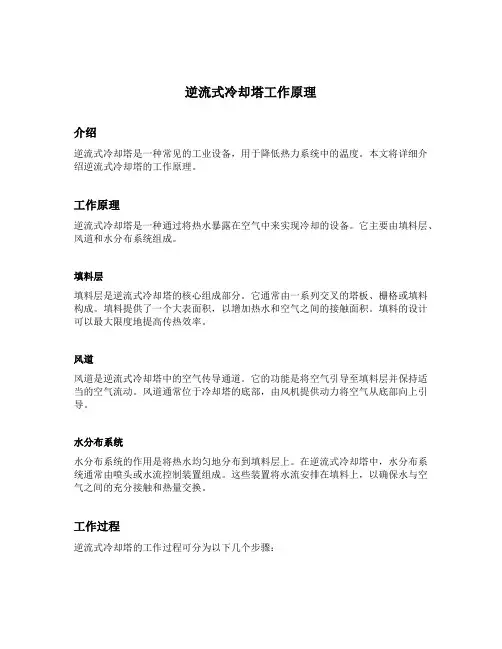

逆流式冷却塔工作原理介绍逆流式冷却塔是一种常见的工业设备，用于降低热力系统中的温度。

本文将详细介绍逆流式冷却塔的工作原理。

工作原理逆流式冷却塔是一种通过将热水暴露在空气中来实现冷却的设备。

它主要由填料层、风道和水分布系统组成。

填料层填料层是逆流式冷却塔的核心组成部分。

它通常由一系列交叉的塔板、栅格或填料构成。

填料提供了一个大表面积，以增加热水和空气之间的接触面积。

填料的设计可以最大限度地提高传热效率。

风道风道是逆流式冷却塔中的空气传导通道。

它的功能是将空气引导至填料层并保持适当的空气流动。

风道通常位于冷却塔的底部，由风机提供动力将空气从底部向上引导。

水分布系统水分布系统的作用是将热水均匀地分布到填料层上。

在逆流式冷却塔中，水分布系统通常由喷头或水流控制装置组成。

这些装置将水流安排在填料上，以确保水与空气之间的充分接触和热量交换。

工作过程逆流式冷却塔的工作过程可分为以下几个步骤：步骤一：热水进入冷却塔热水从热力系统中进入逆流式冷却塔。

通常，热水进入冷却塔的塔板上方，并通过水分布系统均匀地流入填料层。

步骤二：水与空气接触热水从填料层上流下，同时，从冷却塔底部进入的空气由风道引导至填料层上方。

在填料层中，水与空气之间进行接触，水通过蒸发的方式释放热量。

步骤三：冷却水排出冷却塔中的热水通过重力作用或其他排水装置从底部排出。

在这个过程中，水的温度得到显著降低。

步骤四：冷却空气排出冷却空气通过塔顶的通风装置排出。

空气中携带着部分热量，从而实现了冷却塔的冷却效果。

优势和应用逆流式冷却塔具有如下优势：1.高效降温：填料提供了巨大的热交换表面积，使冷却效果更加显著。

2.节能环保：通过蒸发方式冷却，能耗较低并且不对环境造成污染。

3.应用广泛：逆流式冷却塔广泛应用于电站、石化、制药、冶金等工业领域。

维护和注意事项维护和注意事项是确保逆流式冷却塔正常运行的重要因素。

定期清洁定期清洁填料层、喷头和风道是维护冷却塔性能的关键。

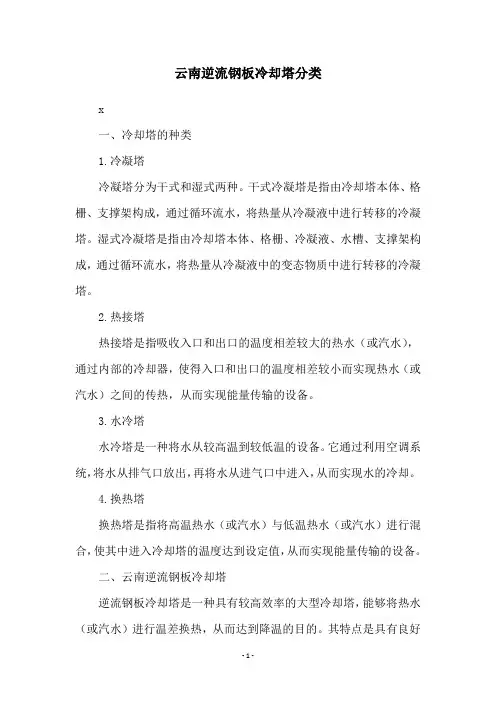

云南逆流钢板冷却塔分类
x
一、冷却塔的种类
1.冷凝塔
冷凝塔分为干式和湿式两种。

干式冷凝塔是指由冷却塔本体、格栅、支撑架构成，通过循环流水，将热量从冷凝液中进行转移的冷凝塔。

湿式冷凝塔是指由冷却塔本体、格栅、冷凝液、水槽、支撑架构成，通过循环流水，将热量从冷凝液中的变态物质中进行转移的冷凝塔。

2.热接塔
热接塔是指吸收入口和出口的温度相差较大的热水（或汽水），通过内部的冷却器，使得入口和出口的温度相差较小而实现热水（或汽水）之间的传热，从而实现能量传输的设备。

3.水冷塔
水冷塔是一种将水从较高温到较低温的设备。

它通过利用空调系统，将水从排气口放出，再将水从进气口中进入，从而实现水的冷却。

4.换热塔
换热塔是指将高温热水（或汽水）与低温热水（或汽水）进行混合，使其中进入冷却塔的温度达到设定值，从而实现能量传输的设备。

二、云南逆流钢板冷却塔
逆流钢板冷却塔是一种具有较高效率的大型冷却塔，能够将热水（或汽水）进行温差换热，从而达到降温的目的。

其特点是具有良好
的冷凝效果，能够更快地将热水（或汽水）从高温变为低温。

逆流钢板冷却塔是采用钢板组合而成的，其内部结构为上层钢板、中层夹液器、下层层液器，这三层结构形成了一个完整的循环换热装置，利用热水的温度差来实现降低温度的功能。

玻璃钢冷却塔规格型号大全玻璃钢冷却塔，表面为胶衣树脂粘接，具有耐老化、耐腐蚀、表面鲜艳光洁、不褪色等特点。

色为：奶黄色、果绿色、设备灰色等。

冷却水量从5立方/小时到几千立方/小时，大型塔可组合式按装，减少了土地占用面积。

圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙烯斜交错波片。

我厂对本系列产品的外形设计做局部改进，使其运行更加可靠、耐用。

圆形逆流式玻璃钢冷却塔有三大系列：DBNL3、CDBNL3、GBNL31）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃；2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃；3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃。

1、主要用途（1）DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降3—8度的一般冷却场合。

（2）CDBNL3 系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。

（3）GBNL3 系列中高温工业型玻璃钢冷却塔——适用于水温降10-25度工业用水循环冷却系统。

2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能曲线确定型号。

3、运转重量按下塔体存水一半深计算，如果按装满水计算应乘以1.5。

4、本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶上。

冬季间断运行过程中，可在水槽内加电热管。

5、循环水浑浊度不大于50毫克/升，短期内不大于100毫克/升，不宜含油污和机械性杂质，必要时采取灭藻及水质稳定措施。

6、适用水温不超过60℃，如超过可在订货时说明，本厂从选材上加以解决。

如需阻燃型冷却塔，请在订货时说明，本厂可以满足要求。

7、布水管按名义流量开孔，如实际流量与名义流量相差±15%以上，用户订货时应予以说明。

方形横流式冷却塔技术说明目录一、技术说明文件1.产品性能特点介绍2.常菱玻璃钢冷却塔整体性能表3.常菱玻璃钢冷却塔特点及优点4.主要零部件说明表5.生产、制造执行标准6.质量保证体系7.售后服务承诺8.安装、调试、维护方案二、资格证明文件1.公司简介2.资信等级证书3.ISO9001品质认证证书4.质量服务信得过单位证书5.检测报告（国家级、省级）6.省级产品质量监督合格证书3、五三厂合资）生产的纤维毡，大大地增加了玻璃钢的强度。

2、塔体钢结构件：以各类定做的型钢为框架，重量轻、强度高、刚性好，开机时共振弱，稳定性好。

所有钢结构件均经酸洗及热镀锌处理，防锈防腐性能良好，保证冷却塔能在各种环境条件下运转正常。

3、塔芯填料：填料是冷却塔中热交换的重要场所，其效率的高低，对整个冷却塔的性能起着至关重要的作用。

常菱牌冷却塔填料全部采用优质PVC平片吸塑而成，平片表面加工成亚光型，比一般表面光滑的平片具有更好的亲水性，使水流在填料表面形成很薄的水膜，与空气接触更加充分。

其中方形逆流式冷却塔则采用比利时哈蒙公司专门设计的复合波填料，导风性能好，热交换性能高，风机能耗小，特别是在环境空间有所限制的场合下更能体现其优越性4、电机：采用全封闭户外型冷却塔专用电机，在轴伸端使用专业防水胶圈，有效解决了水汽沿轴伸端进入电机内部的问题，其防护等级达IP55；电机轴镀铬防腐，绝缘等级为F级。

5、风机：采用国内最大的冷却塔专用风机制造商——上风集团有限公司生产的低转速、大弦长、宽叶片产品，具有风速均匀、噪声低、涡流少、效率高等特点，该风机在低转速的情况下即能获得足够的抽风量，特别是还能根据不同的气候条件调节叶片角度，因此，既能保证冷却塔在恶劣的工况条件也可以满足用户的运行要求，又可以在适当的季节内调节叶片角度以达到节能降耗目的。

6、减速传动部份：采用整体密封皮带减速箱，箱内轴承为日本NSK品牌，并设有多层防水系统保护，耐候性好，还专门设有注油嘴，非常易于日常的维护和保养，传动皮带选用日本三星牌，防水防滑，使用寿命长。

什么是方形逆流密闭式冷却塔？方形逆流密闭式冷却塔，也称为反流式冷却塔，是一种高效节能的工业冷却设备。

它的工作原理是将热水从顶部喷入冷却塔中，冷却塔内部有许多填料，水与空气在填料中交换热量，水被冷却后流回再生残留池，空气则通过风机被抽出冷却塔，从而实现热量的散失。

方形逆流密闭式冷却塔的组成方形逆流密闭式冷却塔主要由以下四个组成部分构成：1.上水槽：用于储存待冷却的热水，顶部安装进水管，喷淋水洒入塔中形成薄膜，与局部逆流。

2.填料层：填料是塔内最重要的部分，通过填料，水的表面积比实际表面积大很多，从而增加了热交换的面积，水蒸气和气体冷凝成小水滴，掉至下面被收集池收集。

3.下排水槽：通过排水槽将下部剩余水排出。

为方便维护和清理，可以在排污管上装设置排污口。

4.风机：用于排放冷却塔内产生的热量和水蒸气，以达到让防止污染和让环境不受影响的目的。

方形逆流密闭式冷却塔的优点方形逆流密闭式冷却塔在工业应用中有许多优点：1.集成冷却与除尘过程，采用高效填料，使得冷却塔的处理效果更好，具有良好的除尘效果。

2.采用自喷淋水系统，可实现小型冷却塔精细调节。

3.采用设备小、热效应明显、占地面积小等优点，方形逆流密闭式冷却塔已广泛应用于各种工业设备的冷却，可大大提高工业设备的使用寿命和效率。

方形逆流密闭式冷却塔的应用方形逆流密闭式冷却塔广泛应用于电力、钢铁、石化等行业，尤其对于液压式设备的冷却效果非常显著，能够为这些设备提供出色的冷却效果，并且不会产生二次污染和废水排放。

此外，在工业生产中，一些高温高压设备需要大量冷却水来降低温度，方形逆流密闭式冷却塔的应用能够满足工业生产的需求，提高设备的运行效能，同时减少能源消耗和废气排放。

总之，方形逆流密闭式冷却塔是一种高效能、节能、环保的工业冷却设备，得到了广泛的应用。

1.概述LDCM方型逆流式冷却塔是一种常见的工业设备，广泛应用于石油化工、冶金、电力等领域。

逆流式冷却塔通过水和空气的热交换来实现冷却的效果，具有结构简单、操作稳定、效率高的特点。

而了解冷却塔的参数对于其正常运行和优化设计至关重要。

2.冷却塔参数的重要性冷却塔参数是指影响冷却塔性能的各种关键因素，包括但不限于塔的尺寸、填料材质、空气和水的流量、温度等。

这些参数直接影响着冷却塔的冷却效果、能耗、维护成本等方面，因此合理的设置和调整这些参数对于提高冷却塔的工作效率和降低成本至关重要。

3.主要的冷却塔参数3.1 塔的尺寸冷却塔的尺寸包括高度、宽度等，这些尺寸对于冷却塔的冷却效果和占地空间都有影响。

一般来说，较大的塔体积可获得更大的冷却效果，但同时也会占用更多的占地空间，而较小的塔体积则相反。

因此在具体设计选择时需要根据工艺条件和实际需求进行合理的选择。

3.2 塔内填料塔内填料是冷却塔的主要构成部分，其主要作用是增加水与气之间的接触面积，加速传热和传质过程。

选择合适的填料材质和形式对于冷却效果和能耗都有很大影响。

一般来说，填料应具有良好的表面湿润性、传热性能和耐腐蚀性，以确保冷却塔的长期稳定运行。

3.3 空气和水的流量空气和水的流量是冷却塔参数中最为关键的参数之一。

空气的流量过小会导致传热不充分，冷却效果降低；而过大则会增加风阻和能耗。

水的流量过小会导致冷却效果不佳，过大则会增加泵功率和能耗。

因此在实际运行中需要根据具体工艺需求和设备特点调整合适的水和气的流量。

3.4 温度控制温度是冷却塔的另一个重要参数，过低的水冷却温度会增加制冷负荷、泵功率等，过高则可能影响设备正常工作。

因此需要通过合理的运行控制和参数调整来确保水冷却温度在合适的范围内。

4.结论冷却塔参数的合理设置对于提高工业生产过程中的冷却效果、降低成本具有非常重要的作用。

在实际运行中，需要根据具体工艺条件和设备特点来合理设置和调整冷却塔参数，以获得最佳的工作效果和经济效益。

横流式冷却塔和逆流式闭式冷却塔的区别在哪⾥？冷却塔定义：
冷却塔是⽔与空⽓直接接触进⾏热交换的⼀种设备。

机械冷却塔它主要由风机、电机、填料、
播⽔系统、塔⾝、⽔盘等组成。

主要由在风机作⽤下的温度⽐较低的空⽓与填料中的⽔进⾏热
交换从⽽达到降低⽔温的⽬的。

⽔塔的构造及设计⼯况在每个⼚家产品说明书上均有注明，⽽
我们现在冷却塔循环流量采⽤的⽔吨为单位是国际上⽐较常⽤的单位，且冷却塔在选型上应留
有20％左右的余量。

冷却塔形式区分：
我们通常所说的冷却塔是指开放式冷却塔：是在塔内通过布⽔系统将热⽔喷洒成⽔滴或⽔膜
状，⽔从上向下流动，空⽓由下向上或⽔平⽅向流动，利⽤⽔的蒸发及冷空⽓和热⽔的热传递
带⾛⽔中热量的设备。

横流式冷却塔：是指冷却热⽔从上向下穿过填料，⽽空⽓从⽔平、斜⽅向流动穿过填料，热⽔
和空⽓的流动⽅向呈近乎900 的⼀种冷却塔（也有些⼚家称为直交式冷却塔）。

逆流式冷却塔：是指冷却热⽔从上向下穿过填料，⽽空⽓从下向上流动穿过填料，热⽔和空⽓
的流动⽅向呈近乎1800 的⼀种冷却塔（有些⼚家称为对流式冷却塔）。

马达、风机、减速器（⼀般为⽪带减速速器），在冷却塔顶部即为机械抽风式冷却塔，在冷却
塔底部即为机械⿎风式冷却塔。

逆流式冷却塔原理
逆流式冷却塔是一种常见的工业冷却设备，主要用于将热水或者其他热介质的热量传递给空气，从而实现冷却效果。

其工作原理基于水与空气之间的传热和传质过程。

逆流式冷却塔由塔体、填料、风机和喷淋系统组成。

热水通过塔体顶部的喷淋系统均匀地喷淋在填料层上。

填料的作用是增加水与空气的接触面积，促进传热和传质的效果。

空气由塔体底部的风机从下往上吹入冷却塔中。

当空气通过填料层时，热水与空气之间发生传热。

热水的热量被传递给了空气，使得热水温度下降，同时空气温度升高。

此外，热水中的一部分水分也会被蒸发到空气中，这是传质过程的结果。

经过填料层的传热和传质过程后，冷却水被收集到塔体底部的水池中，然后经由泵再次循环使用。

而蒸发到空气中的一部分水分则通过风机带走。

这样，热水的温度得以降低，达到了冷却的目的。

逆流式冷却塔的工作原理是基于热量的传导和传递，通过增加水与空气之间的接触面积和提高气体的通风效果，使得热量被有效地转移和释放。

这种冷却方式在许多工业领域中广泛应用，如火力发电厂、化工厂、石油化工等。

通过合理设计和操作，逆流式冷却塔能够高效地降低热介质的温度，提供稳定的工艺条件。
