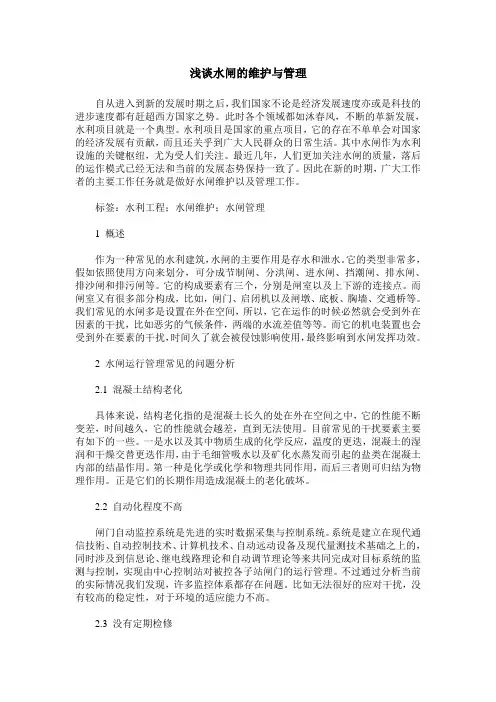

浅谈水闸的维护与管理自从进入到新的发展时期之后，我们国家不论是经济发展速度亦或是科技的进步速度都有赶超西方国家之势。

此时各个领域都如沐春风，不断的革新发展，水利项目就是一个典型。

水利项目是国家的重点项目，它的存在不单单会对国家的经济发展有贡献，而且还关乎到广大人民群众的日常生活。

其中水闸作为水利设施的关键枢纽，尤为受人们关注。

最近几年，人们更加关注水闸的质量，落后的运作模式已经无法和当前的发展态势保持一致了。

因此在新的时期，广大工作者的主要工作任务就是做好水闸维护以及管理工作。

标签：水利工程；水闸维护；水闸管理1 概述作为一种常见的水利建筑，水闸的主要作用是存水和泄水。

它的类型非常多，假如依照使用方向来划分，可分成节制闸、分洪闸、进水闸、挡潮闸、排水闸、排沙闸和排污闸等。

它的构成要素有三个，分别是闸室以及上下游的连接点。

而闸室又有很多部分构成，比如，闸门、启闭机以及闸墩、底板、胸墙、交通桥等。

我们常见的水闸多是设置在外在空间，所以，它在运作的时候必然就会受到外在因素的干扰，比如恶劣的气候条件，两端的水流差值等等。

而它的机电装置也会受到外在要素的干扰，时间久了就会被侵蚀影响使用，最终影响到水闸发挥功效。

2 水闸运行管理常见的问题分析2.1 混凝土结构老化具体来说，结构老化指的是混凝土长久的处在外在空间之中，它的性能不断变差，时间越久，它的性能就会越差，直到无法使用。

目前常见的干扰要素主要有如下的一些。

一是水以及其中物质生成的化学反应，温度的更迭，混凝土的湿润和干燥交替更迭作用，由于毛细管吸水以及矿化水蒸发而引起的盐类在混凝土内部的结晶作用。

第一种是化学或化学和物理共同作用，而后三者则可归结为物理作用。

正是它们的长期作用造成混凝土的老化破坏。

2.2 自动化程度不高闸门自动监控系统是先进的实时数据采集与控制系统。

系统是建立在现代通信技術、自动控制技术、计算机技术、自动远动设备及现代量测技术基础之上的，同时涉及到信息论、继电线路理论和自动调节理论等来共同完成对目标系统的监测与控制，实现由中心控制站对被控各子站闸门的运行管理。

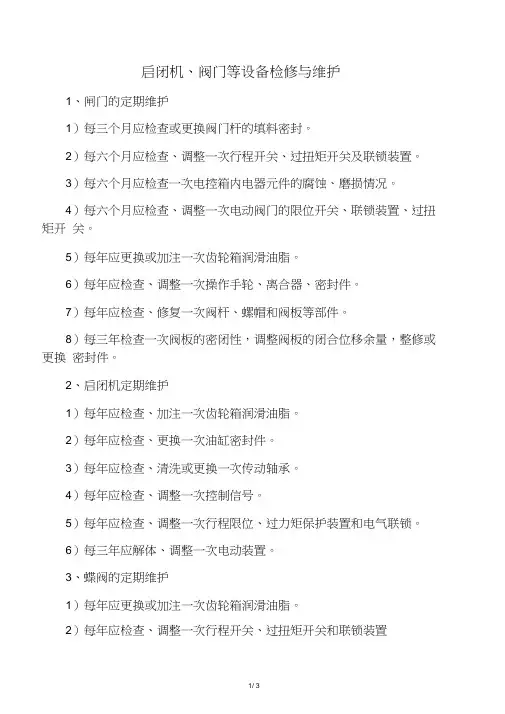

启闭机、阀门等设备检修与维护1、闸门的定期维护1）每三个月应检查或更换阀门杆的填料密封。

2）每六个月应检查、调整一次行程开关、过扭矩开关及联锁装置。

3）每六个月应检查一次电控箱内电器元件的腐蚀、磨损情况。

4）每六个月应检查、调整一次电动阀门的限位开关、联锁装置、过扭矩开关。

5）每年应更换或加注一次齿轮箱润滑油脂。

6）每年应检查、调整一次操作手轮、离合器、密封件。

7）每年应检查、修复一次阀杆、螺帽和阀板等部件。

8）每三年检查一次阀板的密闭性，调整阀板的闭合位移余量，整修或更换密封件。

2、启闭机定期维护1）每年应检查、加注一次齿轮箱润滑油脂。

2）每年应检查、更换一次油缸密封件。

3）每年应检查、清洗或更换一次传动轴承。

4）每年应检查、调整一次控制信号。

5）每年应检查、调整一次行程限位、过力矩保护装置和电气联锁。

6）每三年应解体、调整一次电动装置。

3、蝶阀的定期维护1）每年应更换或加注一次齿轮箱润滑油脂。

2）每年应检查、调整一次行程开关、过扭矩开关和联锁装置3）每年应检查、整修一次电控箱内腐蚀、损坏的电器元件。

4）每年应检查、整修一次手动操作杆、密封件。

5）每三年应检查、整修一次蝶板密封圈。

4、液压阀门定期维护1）每半年至少一次检查清除阀体内的污物。

2）每半年更换一次主油泵过滤器滤油芯。

3）每半年检查、更换一次控制油路，锁定油缸的油封。

4）每年应检查、调整一次油缸内活塞行程。

5）每年应校验一次压力继电器、时间继电器和储能器。

6）每年应检查、整修一次电气控制柜元器件。

7）每年必须检查、整修一次液压站。

8）每三年一次整修液压系统。

5、真空破坏阀门定期维护1）每年应清扫一次电磁铁，更换xx。

2）每三年应调整和修换一次阀体、阀杆。

3）每三年应作一次阀体渗漏校验。

6、旋启式拍门的定期维护1）每年应检查或更换一次转动销。

2）每三年应检查或更换一次闸板橡胶密封。

7、拍门的定期维护1）每年检查或更换一次啮合转动销2）每三年调换一次阀板密封圈。

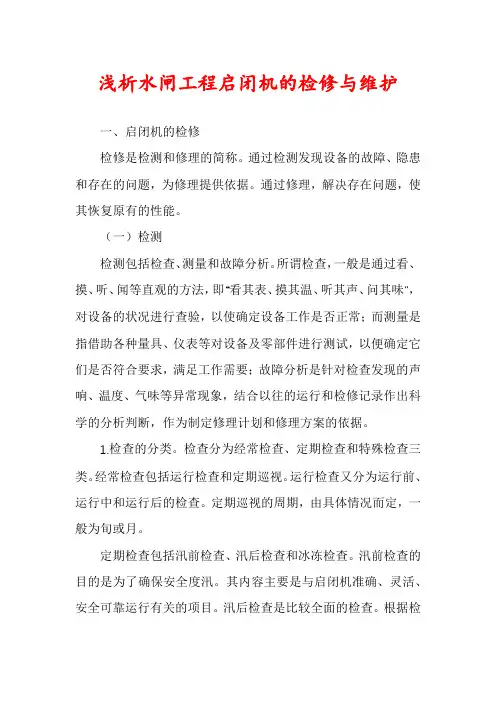

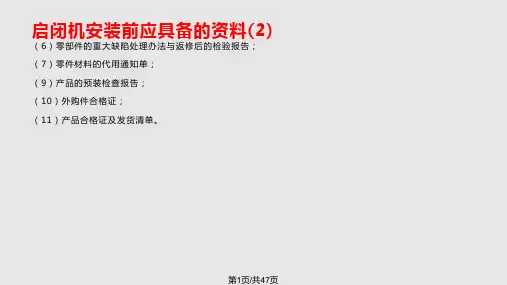

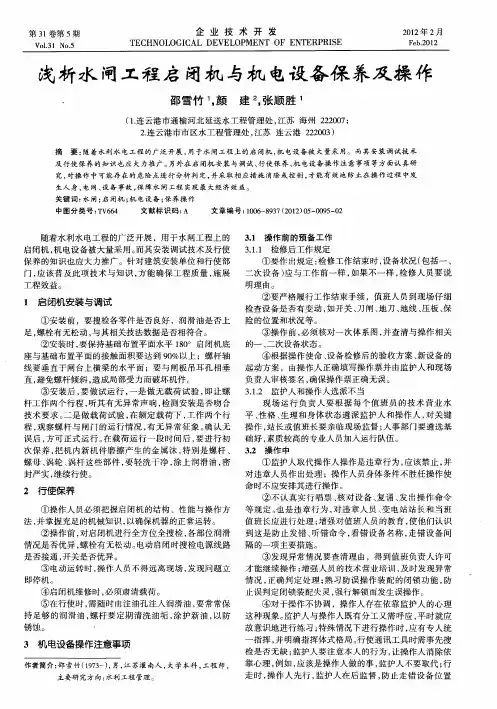

浅析水闸工程启闭机的检修与维护一、启闭机的检修检修是检测和修理的简称。

通过检测发现设备的故障、隐患和存在的问题，为修理提供依据。

通过修理，解决存在问题，使其恢复原有的性能。

（一）检测检测包括检查、测量和故障分析。

所谓检查，一般是通过看、摸、听、闻等直观的方法，即“看其表、摸其温、听其声、问其味”，对设备的状况进行查验，以使确定设备工作是否正常；而测量是指借助各种量具、仪表等对设备及零部件进行测试，以便确定它们是否符合要求，满足工作需要；故障分析是针对检查发现的声响、温度、气味等异常现象，结合以往的运行和检修记录作出科学的分析判断，作为制定修理计划和修理方案的依据。

1.检查的分类。

检查分为经常检查、定期检查和特殊检查三类。

经常检查包括运行检查和定期巡视。

运行检查又分为运行前、运行中和运行后的检查。

定期巡视的周期，由具体情况而定，一般为旬或月。

定期检查包括汛前检查、汛后检查和冰冻检查。

汛前检查的目的是为了确保安全度汛。

其内容主要是与启闭机准确、灵活、安全可靠运行有关的项目。

汛后检查是比较全面的检查。

根据检查的结果，制定下年的检修计划。

所以汛后检查也是最重要的常规检查。

特殊检查包含两方面内容：一是当发生特大洪水、暴风雨、强烈地震等灾害时，要对启闭机进行检查；另是当知道外单位管理的启闭机相同部位要进行检查。

因为同型号的启闭机很可能发生相同问题，这是一种借鉴检查。

2.测量。

测量分为零部件测量和整机性能测试。

零部件的测量包括零部件自身的测量和零部件之间相互位置的测量。

零部件测量包括外形尺寸、形位公差、位置公差、间隙的测量和内部缺陷的探测。

对于零部件内部缺陷的检测，除敲击探伤法外，常用的有磁性探伤仪和超声波探伤仪。

整机性能测量项目包括启闭力、速度、电压、电流、绝缘等。

3.故障分析。

故障分析主要是针对检查的结果进行分析判断，找出故障，加以排除。

故障分析的基本依据，是设备的工作原理、零部件的运动状况、受力状况以及它们的配合关系。

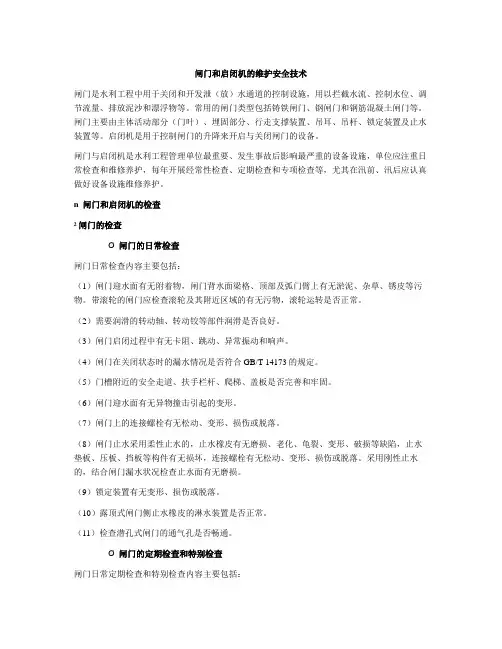

闸门和启闭机的维护安全技术闸门是水利工程中用于关闭和开发泄（放）水通道的控制设施，用以拦截水流、控制水位、调节流量、排放泥沙和漂浮物等。

常用的闸门类型包括铸铁闸门、钢闸门和钢筋混凝土闸门等。

闸门主要由主体活动部分（门叶）、埋固部分、行走支撑装置、吊耳、吊杆、锁定装置及止水装置等。

启闭机是用于控制闸门的升降来开启与关闭闸门的设备。

闸门与启闭机是水利工程管理单位最重要、发生事故后影响最严重的设备设施，单位应注重日常检查和维修养护，每年开展经常性检查、定期检查和专项检查等，尤其在汛前、汛后应认真做好设备设施维修养护。

n 闸门和启闭机的检查²闸门的检查Ø 闸门的日常检查闸门日常检查内容主要包括：（1）闸门迎水面有无附着物，闸门背水面梁格、顶部及弧门臂上有无淤泥、杂草、锈皮等污物。

带滚轮的闸门应检查滚轮及其附近区域的有无污物，滚轮运转是否正常。

（2）需要润滑的转动轴、转动铰等部件润滑是否良好。

（3）闸门启闭过程中有无卡阻、跳动、异常振动和响声。

（4）闸门在关闭状态时的漏水情况是否符合GB/T 14173的规定。

（5）门槽附近的安全走道、扶手栏杆、爬梯、盖板是否完善和牢固。

（6）闸门迎水面有无异物撞击引起的变形。

（7）闸门上的连接螺栓有无松动、变形、损伤或脱落。

（8）闸门止水采用柔性止水的，止水橡皮有无磨损、老化、龟裂、变形、破损等缺陷，止水垫板、压板、挡板等构件有无损坏，连接螺栓有无松动、变形、损伤或脱落。

采用刚性止水的，结合闸门漏水状况检查止水面有无磨损。

（9）锁定装置有无变形、损伤或脱落。

（10）露顶式闸门侧止水橡皮的淋水装置是否正常。

（11）检查潜孔式闸门的通气孔是否畅通。

Ø 闸门的定期检查和特别检查闸门日常定期检查和特别检查内容主要包括：（1）门叶梁格、吊耳、弧形闸门的支臂等主要受力构件有无变形、损伤，其焊缝有无开裂现象，密闭箱形结构有无进水。

（2）滚轮支撑外观有无裂纹、破损或严重磨损，支承结构有无变形、损伤，滚轮转动正常；滑动支承有无变形、损伤、脱落或严重磨损；弧形闸门支铰有无变形、损伤和振动，运转是否正常。

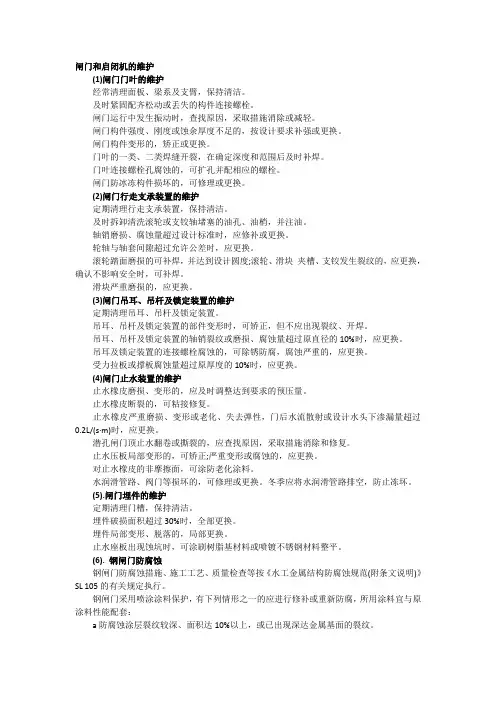

闸门和启闭机的维护(1)闸门门叶的维护经常清理面板、梁系及支臂，保持清洁。

及时紧固配齐松动或丢失的构件连接螺栓。

闸门运行中发生振动时，查找原因，采取措施消除或减轻。

闸门构件强度、刚度或蚀余厚度不足的，按设计要求补强或更换。

闸门构件变形的，矫正或更换。

门叶的一类、二类焊缝开裂，在确定深度和范围后及时补焊。

门叶连接螺栓孔腐蚀的，可扩孔并配相应的螺栓。

闸门防冰冻构件损坏的，可修理或更换。

(2)闸门行走支承装置的维护定期清理行走支承装置，保持清洁。

及时拆卸清洗滚轮或支铰轴堵塞的油孔、油梢，并注油。

轴销磨损、腐蚀量超过设计标准时，应修补或更换。

轮轴与轴套间隙超过允许公差时，应更换。

滚轮踏面磨损的可补焊，并达到设计圆度;滚轮、滑块夹槽、支铰发生裂纹的，应更换，确认不影响安全时，可补焊。

滑块严重磨损的，应更换。

(3)闸门吊耳、吊杆及锁定装置的维护定期清理吊耳、吊杆及锁定装置。

吊耳、吊杆及锁定装置的部件变形时，可矫正，但不应出现裂纹、开焊。

吊耳、吊杆及锁定装置的轴销裂纹或磨损、腐蚀量超过原直径的10%时，应更换。

吊耳及锁定装置的连接螺栓腐蚀的，可除锈防腐，腐蚀严重的，应更换。

受力拉板或撑板腐蚀量超过原厚度的10%时，应更换。

(4)闸门止水装置的维护止水橡皮磨损、变形的，应及时调整达到要求的预压量。

止水橡皮断裂的，可粘接修复。

止水橡皮严重磨损、变形或老化、失去弹性，门后水流散射或设计水头下渗漏量超过0.2L/(s·m)时，应更换。

潜孔闸门顶止水翻卷或撕裂的，应查找原因，采取措施消除和修复。

止水压板局部变形的，可矫正;严重变形或腐蚀的，应更换。

对止水橡皮的非摩擦面，可涂防老化涂料。

水润滑管路、阀门等损坏的，可修理或更换。

冬季应将水润滑管路排空，防止冻坏。

(5).闸门埋件的维护定期清理门槽，保持清洁。

埋件破损面积超过30%时，全部更换。

埋件局部变形、脱落的，局部更换。

止水座板出现蚀坑时，可涂刷树脂基材料或喷镀不锈钢材料整平。

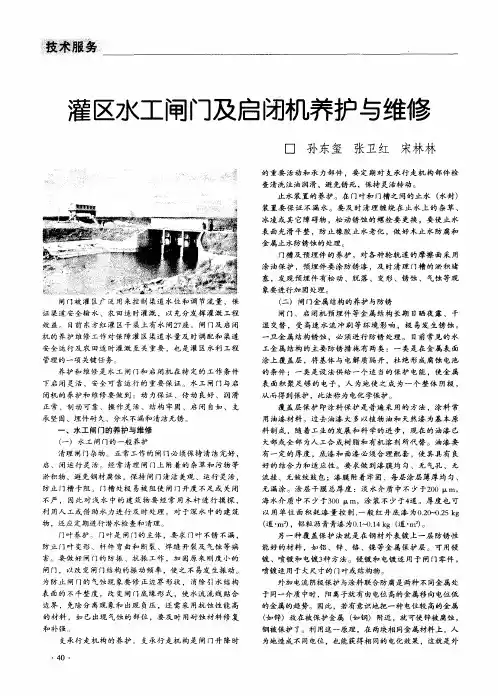

闸门及启闭机的养护与维修闸门及启闭机的构成比较复杂，目前很多水利工程研究的对象主要放在如何有效解决质量问题上，对闸门及启闭机的研究比较少，导致闸门及启闭机在运行过程中，经常存在设计不合理、制造不精密、部件老化等问题，不利于水利工程长期高效的运行。

因此，开展闸门及启闭机养护和维护措施的分析研究显得尤为重要。

1 闸门的养护和维修1.1 水工闸门的防锈和防腐目前，大约85%以上的水利工程中，水工闸门为铁质闸门，长期处于需要经常开闭闸门，处于干湿循环交替的环境中，腐蚀非常严重，需要制定相应的防锈防腐措施，才能提高水工闸门的耐久性。

常用的水工闸门防锈措施主要包括以下几种：第一种，油漆防锈。

分为两道工序，第一道是除锈，第二道是刷漆。

除锈的方法包括人工除锈和机械除锈两种，人工除锈指的是通过铲除、敲打、打磨、清洗四道工序，把闸门上产生的铁锈全部清除。

机械除锈指的是空气压缩机，向水工闸门上喷射沙子，在冲击力的作用下，清除铁锈，使用机械除锈时，要控制好压缩空气的压力，避免对闸门造成破坏。

具体情况如图 1 所示。

当铁锈清除完后，还要进行全方位检验，确认达到刷漆的标准后，才能开始刷漆。

刷漆的流程为：先用红丹漆打底处理，再用银色青漆进行涂刷。

在刷漆时要遵循先刷底漆，再刷面漆的原则。

同时沥青也是一种常见的防锈材料，在涂刷沥青时，要先把铁锈刷洗干净，然后把高温沥青均匀涂刷在闸门表面，沥青涂刷的厚度均匀一致，避免?l 生露底、流淌、起皱等质量通病。

在锚钉、螺栓等结合部位，涂刷次数不能少于 2 次。

第二种，柏油掺和水泥防锈。

要先把闸门表面铁锈进行全方位清除，然后选择一定量的柏油加热融化，加入10%-15%勺水泥，持续加入，待水泥和柏油充分混合后，再加入5%的水泥，继续搅拌，形成一种类似剂液可流动性涂刷剂。

在涂刷前要对闸门进行加热处理，加热到一定温度后，均匀涂刷在水工闸门表面，涂刷厚度控制在1mm左右为最佳［1］。

此种方法和油漆防锈相比具有更强的抗冲性和耐磨性，费用也比较低。

农业工程学现代农业科技2011年第21期近年来我国水利工程建设迅速发展,用于水利工程的闸门和启闭电动机也随之增多,闸门启闭电动机在水利工程中具有控制水位和调节流量的关键作用,只有保证闸门和启闭电动机的正常运行才能够保证水利工程更好地发挥其作用[1-2]。

因此,闸门和启闭电动机的保养与维修也是水利工程管理的一项关键工作任务。

闸门和启闭电动机的维修和保护,目的是要保证其在使用时能够保证其灵活性和安全性,因此,在闸门和启闭电动机的维修、养护时要做到保证其传动良好、润滑正常、制动可靠、操作灵活、结构牢固、启闭自如、支承坚固、埋件耐久和清洁无锈。

1水工闸门的养护闸门的目的是控制流量,因此闸门正常工作至关重要。

要想保证闸门的正常工就要保证闸门的清洁,因此要经常处理闸门上的淤积物,对于钢结构而言的闸门更是如此,尤其是要及时清理那些容易产生腐蚀性作用的淤积物,保持闸门的清洁既可以延长闸门的使用寿命,又可以保证闸门的良好运转。

因此,对于闸门的保养首要的一个问题就保持闸门的清洁。

以上所提到的保持闸门的清洁是对整体而言的,对于闸门不同的构件还要进行具体的保养。

一般而言闸门由门叶、支承行走机构、止水装置和门槽及预埋件几个部分构成。

门叶是闸门最主要的组成部分也是闸门的主体,在保养中对于门叶的要求也最高,要求门叶既不能漏水也不能生锈。

这就要求经常对门叶进行检查并及时修补。

对于其他的部件要求基本上是一致的,即保证其灵活性从而保证其正常运转。

以门槽及预埋件的养护为例,对各种轮轨道的摩擦面采用涂油保护,预埋件要涂防锈漆,及时清理门槽的淤积堵塞,发现预埋件有松动、脱落、变形、锈蚀、气蚀等现象时要及时进行处理。

由于闸门和启闭电动机大部分都是金属结构的,所以保养时首要的问题就是解决防腐蚀问题。

一旦闸门和启闭电动机受到腐蚀将会使水利工程的运行产生极为不利的影响甚至会产生灾难性的后果。

目前常用的防腐措施主要有2类:一类是在金属表面涂上覆盖层,将基体与电解质隔开,杜绝形成腐蚀电离的条;另一类是供给一个保护电能,使金属表面积聚足够的电子,使之成为一个整体阴极,从而得到保护,此法称为电化学保护。

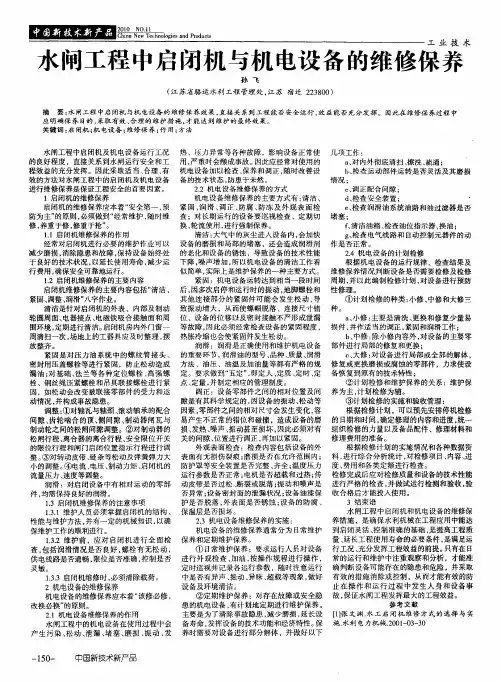

对水闸工程中启闭机与机电设备的维修保养分析发布时间：2021-01-20T15:48:03.570Z 来源：《科学与技术》2020年9月27期作者：汤传旻孔雅云[导读] 水闸工程中机械安装调试、使用与保养工作、设备操作方式等与工程汤传旻孔雅云南京市高淳区茅东闸管理所江苏南京 211300 摘要：水闸工程中机械安装调试、使用与保养工作、设备操作方式等与工程建设整体效益之间关联性紧密，会直接影响到后续的工程质量问题，只有保证水闸工程中众多设备都能够正确安装、规范操作，才能够提升工程经济性、稳定性。

为了保证水闸工程的稳定与安全，应当强化机电设备的故障诊断与系统分析，引进智能化、智能化控制系统，保证其机电设备在日常检修和维护的过程中能够取得良好的效果，降低安全事故出现的几率。

在本文的研究中，将针对水闸机电设备的维修保养进行详细研究探求。

诊断故障的良好方式促进我国水闸工程行业的良性发展。

关键词：水闸机电；管理现状；故障诊断；提升措施随着我国水利水电工程如火如荼进行，用于水库、河坝等环境中的水闸设备、启闭机等获得了广泛的发展空间。

其安装、调试、养护工作也需要被重视与普及，进而保证工程质量、获取经济效益。

在机电设备的故障诊断与系统分析中，应当保证水闸机电设备各项参数处于相对稳定的范畴之内，力求水闸航行安全、顺利。

一、水闸工程中启闭机设备的维修保养（一）启闭机设备维修保养的作用水闸工程中涉及的机电设备在发挥作用的期间往往会出现很多问题。

例如污染、松动、磨损等不良现象，导致设备无法正常稳定的运行，甚至会造成事故。

因此，也需要对水闸工程中的启闭机设备进行维修保养，定期对其检查与调正，从而保证设备能够处于正常的运行状态中，将故障的概率有效能降低[1]。

（二）启闭机设备维修保养的主要内容启闭机设备维修保养的主要内容分为五种。

第一是清洁，当大气中的污染物流入设备中，可能会造成启闭机设备出现磨损以及堵塞的问题，甚至影响润滑剂的作用的发挥以及设备使用寿命的期限，致使设备的综合性能下降，出现较大的噪音响动。
