Agilent頻譜分析儀基本操作簡介
1.開啟頻譜分析儀並確認各項按鍵
2.標記1, Frequency Channel =>選擇所要量測信號之中心頻率.
例: 2412MHz.或2484MHz .
3.標記2, SPAN=> 將螢幕畫面展開頻率.
例: 100MHz=>從螢幕左至右所能看之頻寛為100MHz.
4.標記3.Amplitude=>顯示振幅,代表上下刻度之幅度單位.
例:10 dbm=> 代表一格以10db 為單位.
5.標記4.Measure =>量測 . 按下後選擇Channel Power 即可量測
功率.
6.標記5.Meas Setup=>量測設定值.
7.標記6.BW/Avg=> 做平均值.
例: 平均100 次做顯示.
8.標記7.Marker=>按下此鍵後可由標示中看到該標記之訊號值.
圖一
例如﹕需要量測2412Mhz的波形及POWER大小
0.先按下標記1位置並以數字鍵按21412後選MHz(如圖二紅框右方之按鍵). 即調整好頻
率.(圖二)
圖二
1.按下標記2即以數字鍵按100後按MHz(紅框右方按鍵) 即調整
好頻寛. (圖三)
圖三
12.按下標記3以數字鍵按20後選dBm位置按鈕. (圖四)
圖四13.按下標記4選擇Channel Power 以量測功率增益. (圖五)
圖五
14.Channel Power 後, 先選取Integ BW 按下20MHz (量測之頻寛20MHz),再選Chan Pwr
Span 選擇35MHz .(代表由蛍幕左方至右方僅35MHz 頻寛.
(圖六)
15.接上待測品後量取功率增益。
Agilent E4402BESA-E Series Spectrum Analyzer使用方法简介宁波之猫2009-6-17目录3.1 Control(控制)功能区 ...................................................................................3.1.3 Amplitude Y Scale ..................................................................................1简介Agilent ESA-E系列是能适应未来需要的Agilent中性能频谱分析仪解决方案。
该系列在测量速度、动态范围、精度和功率分辨能力上,都为类似价位的产品建立了性能标准。
它灵活的平台设计使研发、制造和现场服务工程师能自定义产品,以满足特定测试要求,和在需要时用新的特性升级产品。
该产品采用单键测量解决方案,并具有易于浏览的用户界面和高速测量的性能,使工程师能把较少的时间用于测试,而把更多的时间用在元件和产品的设计、制作和查错上。
2.面板2.1 操作区1.观察角度键,用于调节显示,以适于使用者的观察角度。
2.Esc键,可以取消输入,终止打印。
3.无标识键,实现左边屏幕上紧挨的右边栏菜单的功能。
4.Frequency Channel(频率通道)、Span X Scale(扫宽X刻度)和AmplitudeY scale(幅度Y刻度)三个键,可以激活主要的调节功能(频率、X轴、Y 轴)并在右边栏显示相应的菜单。
5.Control(控制)功能区。
6.Measure(测量)功能区。
7.System(系统)功能区。
8.Marker(标记)功能区。
9.软驱和耳机插孔。
10.步进键和旋钮,用于改变所选中有效功能的数值。
11.音量调节。
12.外接键盘插口。
13.探头电源,为高阻抗交流探头或其它附件提供电源。
频谱仪使用手册ES A系列频谱分析仪使用手册通信网络管理中心通信枢纽室频谱仪使用手册目录第一章安装和设置 (3)1、初始检查 (3)2、电源要求 (4)3、首次开启分析仪 (6)4、运行内部对准 (7)5、打印机设置和操作 (8)6、防止静电释放 (11)第二章前面板和后面板特性 (12)1、前面板概览 (12)2、后面板特性 (18)3、键概述 (21)4、前面板和后面板符号 (23)第三章进行基本测量 (24)1、使用前面板 (24)2、预设频谱分析仪 (24)3、查看信号 (25)第四章查看类别和保存文件 (30)1、文件菜单功能 (30)2、创建目录 (32)3、格式化软盘 (33)4、保存文件 (34)5、装入文件 (38)6、重命名文件 (40)7、复制文件 (41)8、删除文件 (43)9、使用Alpha Editor (43)第5章应用范例 (44)1、常用测试步骤: (44)2、其他设置及功能: (45)第一章安装和设置本手册提供E S A-E和ES A-L系列仪器的文档资料,具体如下:E S A-E系列 E4401B(9k Hz-1.5G Hz)E4402B(9k Hz- 3.0G Hz)E4404B(9k Hz- 6.7G Hz)E4405B(9k H z-13.2GH z)E4407B(9k H z-26.5GH z)ES A-L系列E4411B(9k Hz- 1.5G Hz)E4403B(9k H z-3.0G H z)目前在用类型 E4408B(9k H z-26.5GHz)制造商产品编号E4401-904861、初始检查检查包装箱和衬垫材料有无被压的迹象。
保留装运材料以备将来使用,因为您可能需要将分析仪运到其他地方,或运到安捷伦科技公司进行维修。
核实包装箱内的物品是否完整。
下表列出了随分析仪一同装运的物品。
转接头,BNC(阳)转F(阴),75括在其中。
标准文档集中不包括维修文档。
Agilent信号分析仪操作步骤1,矢量信号分析仪功能进入出现频率设置界面设置中心频率:双击center旁边的数字,在弹出的窗口设置频率和单位。
设置扫宽:双击Span旁边的数字,一般都将其设置为8Mhz设置range 单击range旁边的数字按向下键将波形图调至中心位置。
(-20dbm左右)选择菜单中的MeasSetup——Demodulator——Digital Demod。
进入数字信号分析功能。
选择图形个数查看星座图(双击左侧绿色方框,在弹出的对话框中选择constellation)查看I眼图(双击左侧绿色方框,在弹出的对话框中选择I-Eye)查看Q眼图(双击左侧绿色方框,在弹出的对话框中选择Q-Eye)进入扫频仪后界面如下设置起始频率,选择功能键Stop Freq设置终止频率,选择Center Freq设置中心频率。
按控制面板上的SPAN x Scale键出现如下界面,选择功能键Span设置扫宽按控制面板上的AMPTD y Scale键出现如下界面,选择功能键More 1of2选择Y Axis Unit 设置电平的单位。
按控制面板上的Trace Delecter键,选择功能键盘Trace Average后出现平滑的曲线。
按控制面板上的Input/Output键,选择功能键RF Input [AC,50欧],选择75欧。
按控制面板上的BW键,出现如下界面。
分别对RBW和VBW进行设置使曲线接近平滑,建议RBW设置为500-600khz左右,VBW设置为20khz左右,这样兼顾了曲线的平滑与扫频的速度。
按控制面板上的Maker 键后输入频率与单位,设置游标。
按控制面板上的Maker Function后可以选择有一定带宽范围的游标,出现如下界面。
选择功能键Band/Interval Density。
选择功能键Band Adjust调整宽度,如需关闭选择Maker Function Off。
频谱分析仪使用方法简介1简介频谱分析仪是研究电信号频谱结构的仪器,用于信号失真度、调制度、频谱度、频谱稳定度和交调失真等信号参数的测量,可用于测量放大器和滤波器等电路系统的某些参数,分析信号频率分量(频率和功率),是一种多用途的电子测量仪器。
频谱分析仪是对无线电信号测量的必备手段,是从事电子产品研发、生产、检验的常用工具。
因此被称为工程师的射频万用表2.面板2.1 操作区1.观察角度键,用于调节显示,以适于使用者的观察角度。
2.Esc键,可以取消输入,终止打印。
3.无标识键,实现左边屏幕上紧挨的右边栏菜单的功能。
4.Frequency Channel(频率通道)、Span X Scale(扫宽X刻度)和AmplitudeY scale(幅度Y刻度)三个键,可以激活主要的调节功能(频率、X轴、Y 轴)并在右边栏显示相应的菜单。
5.Control(控制)功能区。
6.Measure(测量)功能区。
7.System(系统)功能区。
8.Marker(标记)功能区。
9.软驱和耳机插孔。
10.步进键和旋钮,用于改变所选中有效功能的数值。
11.音量调节。
12.外接键盘插口。
13.探头电源,为高阻抗交流探头或其它附件提供电源。
14.Return键,用于返回先前选择过的一级菜单。
15.Amptd Ref Out,可提供-20dBm的50MHz幅度参考信号。
16.Tab(制表)键,用于在界限编辑器和修正编辑器中四处移动,也用于在有File菜单键所访问对话框的域中移动。
17.信号输入口(50Ω)。
在使用中,接50ΩBNC(卡口配合性连接器)电缆,探头上必须串联一隔直电容(30PF左右,陶瓷封装)。
18.Next Window键,可用来选择在支持分屏显示方式功能中(如区域标记)的有效窗口,在这样的方式下,按下Zoom键将允许在有效窗口的分屏显示与全屏显示间进行转换。
19.Help键,按下后屏幕会提示按面板或菜单上的键,按后会显示相应说明。
频谱分析仪的使用方法频谱分析仪是一种用于测量信号频谱的仪器,它可以帮助我们分析信号的频率成分和功率分布,对于电子、通信、无线电等领域的工程师和技术人员来说,频谱分析仪是一种非常重要的工具。
在本文中,我们将介绍频谱分析仪的基本使用方法,希望能够帮助读者更好地掌握这一工具的操作技巧。
首先,使用频谱分析仪之前,我们需要确保设备的连接是正确的。
通常情况下,频谱分析仪会有一个输入端和一个输出端,我们需要将待测信号连接到输入端,并将输出端连接到显示设备或者记录设备上。
在连接好设备之后,我们需要打开频谱分析仪,并进行一些基本的设置。
接下来,我们需要设置频谱分析仪的中心频率和带宽。
中心频率是我们希望观测的信号频率,而带宽则是我们希望观测的频率范围。
通过设置这两个参数,我们可以确保频谱分析仪能够准确地捕捉到我们感兴趣的信号。
在设置好中心频率和带宽之后,我们需要调整频谱分析仪的分辨率带宽。
分辨率带宽是指频谱分析仪在测量信号时的频率分辨能力,通常情况下,分辨率带宽越小,频谱分析仪的测量精度就越高。
因此,我们需要根据实际情况来调整分辨率带宽,以确保我们能够获得准确的测量结果。
在进行测量之前,我们还需要注意一些其他的设置,比如参考电平、RBW(分辨率带宽)、VBW(视频带宽)等参数的设置。
这些参数会影响到频谱分析仪的测量结果,因此我们需要根据实际情况来进行调整。
当所有的设置都完成之后,我们就可以开始进行信号的测量和分析了。
在测量过程中,我们需要注意观察频谱分析仪的显示屏,以确保我们能够及时地发现信号的变化。
同时,我们还可以通过调整频谱分析仪的参数,比如RBW和VBW,来获得更加详细和准确的测量结果。
除了基本的测量功能之外,一些先进的频谱分析仪还具有其他的功能,比如谐波分析、调制解调功能、无线电频谱监测等。
这些功能可以帮助我们更加全面地了解信号的特性,对于一些特定的应用场景来说,可能会有非常重要的意义。
总的来说,频谱分析仪是一种非常重要的测量工具,它可以帮助我们分析信号的频率成分和功率分布,对于电子、通信、无线电等领域的工程师和技术人员来说,掌握频谱分析仪的使用方法是非常重要的。

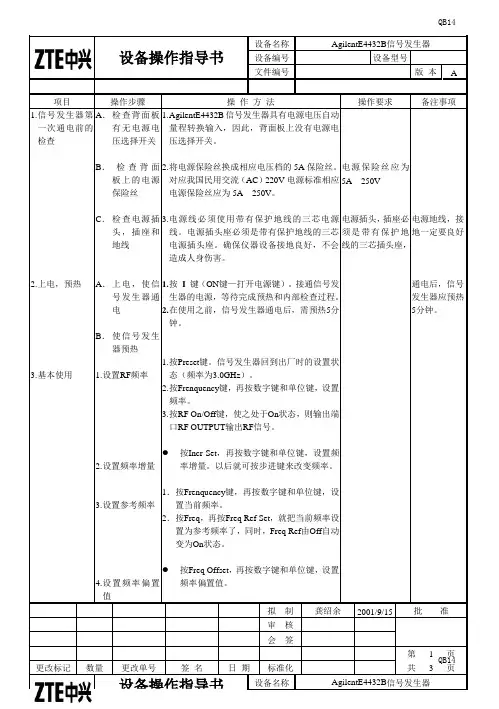

设备操作指导书设备名称AgilentE4432B 信号发生器 设备编号设备型号文件编号版 本A项目操作步骤操 作 方 法操作要求备注事项1. 信号发生器第一次通电前的检查2. 上电,预热3. 基本使用A . 检查背面板 有无电源电压选择开关B . 检查背面板上的电源保险丝C . 检查电源插头,插座和地线 A . 上电,使信号发生器通电 B . 使信号发生器预热1. 设置RF 频率2. 设置频率增量3. 设置参考频率4. 设置频率偏置值 1.A gilentE4432B 信号发生器具有电源电压自动量程转换输入,因此,背面板上没有电源电压选择开关。
2. 将电源保险丝换成相应电压档的5A 保险丝。
对应我国民用交流(AC )220V 电源标准相应电源保险丝应为5A 250V 。
3. 电源线必须使用带有保护地线的三芯电源线。
电源插头座必须是带有保护地线的三芯电源插头座。
确保仪器设备接地良好,不会造成人身伤害。
1. 按 I 键(ON 键—打开电源键)。
接通信号发生器的电源,等待完成预热和内部检查过程。
2. 在使用之前,信号发生器通电后,需预热5分钟。
1. 按Preset 键。
信号发生器回到出厂时的设置状态(频率为3.0GHz )。
2. 按Frenquency 键,再按数字键和单位键,设置频率。
3. 按RF On/Off 键,使之处于On 状态,则输出端口RF OUTPUT 输出RF 信号。
● 按Incr Set ,再按数字键和单位键,设置频率增量。
以后就可按步进键来改变频率。
1.按Frenquency 键,再按数字键和单位键,设置当前频率。
2.按Freq ,再按Freq Ref Set ,就把当前频率设置为参考频率了,同时,Freq Ref 由Off 自动变为On 状态。
● 按Freq Offset ,再按数字键和单位键,设置频率偏置值。
电源保险丝应为5A 250V 电源插头,插座必须是带有保护地线的三芯插头座,电源地线,接地一定要良好通电后,信号发生器应预热5分钟。
频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器,广泛应用于无线通信、电子设备测试、音频视频处理等领域。
本说明书旨在详细介绍频谱分析仪的使用方法,帮助用户正确操作并快速掌握相关知识。
二、仪器概述频谱分析仪由主机和附件组成,主机包含显示屏、控制按钮和接口等。
附件包括电源适配器、电缆和天线等。
在使用前,请确保已正确连接各部分,并确认仪器处于正常工作状态。
三、基本操作1. 打开仪器电源:将电源适配器插入电源插座,然后将电源线与仪器连接。
按下电源按钮,等待仪器启动完成。
2. 调整显示参数:通过屏幕上的触控按钮或旋钮,设置显示模式、分辨率、屏幕亮度等参数,以满足实际需求。
3. 设置信号源:将待测信号源通过电缆连接至仪器的输入接口。
根据信号源的特性,设置输入衰减、频率范围等参数。
4. 进行测量:点击仪器界面上的测量按钮开始频谱分析。
在分析过程中,可以通过调整参数、切换模式等进行实时监测和分析。
5. 结果保存:测量完成后,可以将结果保存至仪器内部存储器或外部存储设备中。
按照仪器的操作指南,选择存储路径和文件名,并确认保存。
四、高级功能1. 信号捕获与回放:频谱分析仪具备信号捕获和回放功能,可以捕获待测信号并进行离线分析,或回放已保存的信号数据进行再次分析。
2. 频谱监测与报警:设置仪器的频谱监测功能,即可实时监测特定频段内的信号活动,并设置相应的报警条件和方式,以便及时发现异常情况。
3. 扩展功能:根据具体型号和配置,频谱分析仪还可提供其他扩展功能,例如无线通信协议解码、频率校准等。
请参照相关文档和操作指南,了解和使用这些功能。
五、常见问题与解决方法1. 仪器无法启动:检查电源适配器和电源线是否接触良好,确认电源插座是否正常工作。
2. 仪器无法检测到信号:检查信号源的连接是否正确,确认输入接口的设置是否符合信号源的要求。
3. 测量结果不准确:可能是由于环境干扰、输入参数设置错误等原因导致。
AgilentEB网络分析仪使用方法Last updated at 10:00 am on 25th December 2020前面板:部件的名称和功能按键工作通道/迹线区用于选择工作通道和迹线的一组按键。
输入区E5O61B的前面板上提供了用于输入数字数据的一组按键。
23…9、.键(数字It)与宏程序功能、存储和调用功能、控制/管理功能以尺预设E5061B (将其返回到预设状态)相关的一组按键。
回到称为预设设置的初始设置状态。
标记/分析区用于通过使用标记等来分析测量结果的一组按键。
浏览区(前面板上没有标签)浏览区中的按键和旋钮用于在功能键菜单、表格(极限表、分段表等)或对话框中的选定(髙亮显示的)区域中进行浏览,以及通过増加或减少来更改数擔输入区域中的数值。
当使用屏幕上显示的浏览区按键,从两个或多个对象(功能键菜单、数据输入区域等)中选择一个要操纵对象的时,首先按中的Foe (聚焦)键,以选择要操纵的对象(将焦点置于该对象上),然后操纵浏览区按键(旋钮),在选定(髙亮显示)的对象之间移动或更改数值。
下面的描述说明了当焦点在功能键菜单上时和当焦点在数据输入区域中时浏览区按键的作用。
有关操纵表和对话框的更多信息,请参考所有这些功能的操纵步骤。
£<£>上/下上下移动对功能键的选择(高亮显示)。
箭头键钮(按下)(顺时针旋转或逆时针转动)下箭头键响应区激励区用于定义激励值(信号源和触发)的一组按键。
使用此开关可以打开/关闭E5061E。
该按钮上的颜色显示状态,如下所示:通道窗口用于显示迹线的窗口。
因为一个通道对应于一个窗口,所以称之为通道窗口。
通道窗口的外框显示为浅灰色时,表明该通道为工作通道(正在为该通道执行设置)。
在下图中,通道1 (上方窗口)为工作通道。
要使通道成为工作通道,请使用Channel Next或Channel Prevo在通道窗口内部单击也可使通道成为工作通道。
Keysight TechnologiesESA-E Series Spectrum AnalyzerData SheetAvailable frequency ranges:E4402B 9 kHz to 3.0 GHzE4404B 9 kHz to 6.7 GHzE4405B 9 kHz to 13.2 GHzE4407B 9 kHz to 26.5 GHzIntroductionCustomers wanting to take advantage of the ESA flexibility, but whoneed a faster analyzer for the manufacturing line, or connectivity to LAN/USBin addition to GPIB, or want to do in depth signal analysis with 89600 VSA soft-ware, will benefit from the Keysight Technologies, Inc. EXA signal analyzer. Forcomparison convenience, the EXA specifications are shown in this ESA-E datasheet.Customers looking for a general-purpose spectrum analyzer will appreciate theflexibility of the Keysight ESA-E Series spectrum analyzer, which can be usedfor a wide range of applications from aerospace and defense to the manufactur-ing line. With express analyzer configurations (STD/STG/COM), customers willbenefit from faster delivery and its price advantage.Table of Contents– D efinition of Specifications–E SA-E Express Analyzer–Options– F requency Specifications– A mplitude Specifications–T racking Generator–Q uasi-Peak Detector– G eneral SpecificationsDefinition of SpecificationsThe ESA-E Series spectrum analyzersare tested to ensure they will meet their warranted performance. Unless otherwise stated, all specifications are valid over 0 to 55 °C. Supplemental characteristics, shown in italics,are intended to provide additional information that is useful in using the instrument. These typical (expected) or nominal performance parameters are not warranted but represent performance that 80 percent of the units tested exhibit with 95 percent confidence at room temperature (20 to30 °C). This data sheet is intended asa quick reference to ESA-E spectrum analyzer specifications, and is by no means complete.ESA-E Express Analyzer OptionsThe ESA-E Series spectrum analyzers have three express analyzer options: STD, STG, and COM.ESA standard express analyzers (STD/ STG): All standard express analyzers include fast time domain sweep, FM demodulation, and GPIB connection. To add the functionality of a tracking generator, only available on the ESA, order the STG option.ESA communication express analyzers (COM): The ESA communication analyzer includes many additional options required to demodulate select wireless standards.The EXA X-Series signalanalyzer is a greatalternative to the ESA-COM express analyzer.All demodulationhardware and speedadvantages are standard.In addition, the EXAcan run the 89600 VSAsoftware internally todemodulate even themost difficult wirelesssignals. For a lower costVSA alternative, manycustomers are nowusing the N9064A VXAmeasurement applicationfor their remotedemodulation needswith SCPI programming.The N9064A is onlyavailable on the X-Seriessignal analyzers and isnot offered on the ESAspectrum analyzer.This data sheet isa summary of thecomplete specificationsand conditions, whichare available in theirentirety in the ESASpecification Guide andEXA Specification Guide.Each of these guidescan be found online atby searching for theirrespective publicationnumbers: E4401-90490or N9010-90012.Frequency Specificationsa. N is the harmonic mixing mode. For negative mixing modes (as indicated by the “–”), the desired first LO harmonic is higher than the tuned frequency by the first IF (3.9214 for the 9 kHz to 3 GHz band, 321.4 MHz for all other bands.)b. N is the harmonic mixing mode. For negative mixing modes (as indicated by the “-”), the desired first LO harmonic is higher than the tuned frequency by the first IF (5.1225 GHz for band 0, 322.5 MHz for all other bands.Measurement speed Local measurement and display update rate 33 ms, (30/s)Local measurement and display update rate 4 ms (250/s)Remote measurement and GPIB transfer rate 33 ms, (30/s)Remote measurement and LAN transfer rate 5 ms (200/s)Marker peak search 300 ms Marker peak search 1.5 ms Center frequency tune and transfer (RF)< 90 ms Center frequency tune and transfer (RF)20 ms Center frequency tune and transfer (µW)350 msCenter frequency tune and transfer (µW)47 msa. +5% of span + . Sweep points fixed at 401 for basic analyzer.b. N is the harmonic mixing mode. For negative mixing modes (as indicated by the “–”), the desired first LO harmonic is higher than the tuned frequency by the first IF (3.9214 for the 9 kHz to 3 GHz band, 321.4 MHz for all other bands.)c. Horizontal resolution is span/(sweep points - 1.)d. 20 to 30 °C.e. Not available in RBW < 1 kHz (Option 1DR.)a. RBW ≥ 1 kHz, 2 sweep points.b. TV trigger available with Option B7B in custom configuration for ESA-E.a. F or resolution bandwidths < 1 kHz or > 3 MHz, not compatible with the rms detector.b. O nly available for spans < 5MHz.c. Firmware revision A.08.00 and later.a. Enhanced wide offset phase noise and ACPR dynamic range.b. Option 1DR is required for phase noise measurements at frequency offsets of 10 kHz and less. Performance at 10 kHz offset without Option 1DR is –90 dBc/Hz.c. N = LO Harmonic mixing number.a. Full attenuation range 0 to 84 dB is mechanical + electronic attenuation.b. < 10 µs pulse width, < 1% duty cycle.c. Mixer power level (dBm) = input power (dBm) - input attenuation (dB).(continued)a. Custom path only, Option 120, typical.b. 20 to 30 °C. For 0 to 50 °C range see specification guide.a. TOI = mixer tone level (in dBm) minus (distortion/2) where distortion is the relative level of the distortion tones in dBc.b. Mixer power level (dBm) = input power (dBm) - input attenuation (dB).a. Custom path, Option UKB typical.b. Settings are: reference level –25 dBm; (75 Ω reference level +28.75 dBmV); input attenuation 10 dB; center frequency 50 MHz; RBW 1 kHz; VBW 1 kHz; amplitude scale linear or log; span 2 kHz; frequency scale linear; sweep time coupled, sample detector, signal at reference level.c. For reference level 0 to –50 dBm; input attenuation 10 dB; RBW 1 kHz; VBW 1 kHz; amplitude scale log, log range 0 to –50 dB from reference level; frequency scale linear; sweep time coupled; signal input 0 to –50 dBm; span ≤ 20 kHz (20 to 30 °C).d. Input frequency < 3GHz; –50 dBm ≤ input power ≤ 0 dBm; –50 dBm ≤ reference level ≤ 0 dBm; –20 dB ≤ input power - reference level ≤ 0 dB; input attenuation = 10 dB; 10 Hz ≤ RBW ≤ 1 MHz (20 to 30 °C). Computed from the observation of a statistically significant number of instruments. Observations of the 50 MHz amplitude accuracy, a component of the computation of thisnumber is performed immediately after invoking RF and IF alignments to minimize the effects of alignment drifts.a. Up to 1.5 GHz for E4402B. Up to 6.7 GHz for E4404B/05B/07B.Tracking GeneratorIn order to gain tracking generator functionality, Option 1DN or express analyzer Option STG must be ordered with an ESA-E spectrum analyzer. Tracking generator functionality is not available on the EXA signal analyzer. EXA offers Option ESC (external source control) for the scaler stimulus-response tests.For other low cost trackinggenerator alternatives to theESA spectrum analyzercustomers should considerone of the followinginstruments:–N9000A CXA signal analyzer–N9340A handheld RFspectrum analyzer–N9320B RF spectrumanalyzerOutput power sweep range (–10 to –2 dBm) - (source attenuator setting)ESA Custom configuration with Option AYQ (requires Option 1DR)Relative quasi-peak response to a CISPR pulse (dB)a. Reference pulse amplitude accuracy relative a 66 μV CW signal < 1.5 dB as specified in CISPR Pub 16 CISPR reference pulse: 0.44 μVs for 30 MHz to 1 GHz, 0.316 μVs for 150 kHz to 30 MHz, 13.5 μVs for 9 kHz to 150 kHz.Quasi-Peak DetectorAdd a quasi-peak detector, Option AYQ, to the ESA-E custom analyzer configuration. Option AYQ alsoincludes FM demodulation capability. The quasi-peak detector displays the quasi-peak amplitude of a pulse radio frequency on continuous wave signals. Amplitude response conforms to Publication 16 of the ComiteInternational Special des Perturbations Radioelectrique (CISPR) Section 1, Clause 2, as indicated in the relative quasi-peak response table.The EXA signal analyzer gains quasi-peak functionality with Option EMC. For more information refer to the EXA Specification Guide literature number: N9010-90012.General Specificationsa. Meeting Class A performance during DC operation.b. For serial numbers < US414400 or MY41440000, 1 MB without Option B72, 8 Mb with Option B72.c. 401 sweep points. The size of a state will increase depending on the installed application(s).d. The ESA-E LCD display is manufactured using high precision technology. However, there may be up to six brightpoints (white, blue, red or green in color) that constantly appear on the LCD screen. These points are normal in themanufacturing process and do not affect the measurement integrity of the product in any way.General Specifications(continued)All EXA signal analyzersE4402B E4404B/E4405B/E4407BInstrument15.5 kg (34.2 lbs)17.1 kg (37.7 lbs)16 kg (35 lbs) nominalShipping27.4 kg (60.4 lbs)31.9 kg (70.3 lbs)28 kg (62 lbs) nominalmyKeysight/find/mykeysightA personalized view into the information most relevant to you.AdvancedTCA® Extensions for Instrumentation and Test (AXIe) is anopen standard that extends the AdvancedTCA for general purpose and semiconductor test. Keysight is a founding member of the AXIe consortium. ATCA®, AdvancedTCA®, and the ATCA logo are registered US trademarks of the PCI Industrial Computer Manufacturers Group.LAN eXtensions for Instruments puts the power of Ethernet and theWeb inside your test systems. Keysight is a founding member of the LXI consortium.PCI eXtensions for Instrumentation (PXI) modular instrumentation delivers arugged, PC-based high-performance measurement and automation system.Three-Year Warranty/find/ThreeYearWarrantyKeysight’s commitment to superior product quality and lower total costof ownership. The only test and measurement company with three-yearwarranty standard on all instruments, worldwide.Keysight Assurance Plans/find/AssurancePlansUp to five years of protection and no budgetary surprises to ensure yourinstruments are operating to specification so you can rely on accuratemeasurements./qualityKeysight Technologies, Inc.DEKRA Certified ISO 9001:2008Quality Management SystemKeysight Channel Partners/find/channelpartnersGet the best of both worlds: Keysight’s measurement expertise and productbreadth, combined with channel partner convenience./find/esa19 | Keysight | ESA-E Series Spectrum Analyzer - Data SheetFor more information on KeysightTechnologies’ products, applications orservices, please contact your local Keysightoffice. The complete list is available at:/find/contactusAmericasCanada(877) 894 4414Brazil55 11 3351 7010Mexico001 800 254 2440United States(800) 829 4444Asia PacificAustralia1 800 629 485China800 810 0189Hong Kong800 938 693India1 800 112 929Japan0120 (421) 345Korea080 769 0800Malaysia1 800 888 848Singapore1 800 375 8100Taiwan0800 047 866Other AP Countries(65) 6375 8100Europe & Middle EastAustria0800 001122Belgium0800 58580Finland0800 523252France0805 980333Germany0800 6270999Ireland1800 832700Israel1 809 343051Italy800 599100Luxembourg+32 800 58580Netherlands0800 0233200Russia8800 5009286Spain0800 000154Sweden0200 882255Switzerland0800 805353Opt. 1 (DE)Opt. 2 (FR)Opt. 3 (IT)United Kingdom0800 0260637For other unlisted countries:/find/contactus(BP-07-10-14)This information is subject to change without notice.© Keysight Technologies, 2011-2014Published in USA, August 4, 20145989-9815EN。
精心整理2009-6-17精心整理精心整理目录1简介 (8)3.1.2 Span X Scale (24)精心整理3.1.3 Amplitude YScale (25)32 (33) (33)精心整理 (36) (37) (42)3.3 System(系统)功能精心整理区 (43)3.3.1 System43 (47)3.4.3 Freq Count精心整理 (48)3.4.4 Marker →48度和功率分辨能力上,都为类似价位的产品建立了性能标精心整理准。
它灵活的平台设计使研发、制造和现场服务工程师能查错上。
精心整理2.面板度。
精心整理2.E sc键,可以取消输入,终止打印。
相应的菜单。
5.C ontrol(控制)功能区。
精心整理6.M easure(测量)功能区。
7.S ystem(系统)功能区。
14.Return键,用于返回先前选择过的一级菜单。
精心整理15.Amptd Ref Out,可提供-20dBm的50MHz幅度参考信左右,陶瓷封装)。
探头实物:精心整理示按面板或菜单上的键,按后精心整理会显示相应说明。
20.射频输出(50Ω),是内部分析仪多数电路的电源。
实际适用中,用I键开机,O键关精心整理机,拔掉电源线才能完全断电。
开机后需5分钟时间预精心整理精心整理2.2 屏幕显示3.有效功能期6.RF衰减7.标记频率选功能菜单标题13.右边栏菜单置18.显示状精心整理态行19.分辨带23.示迹方式24.视频平精心整理精心整理3.各功能区的使用3.1 Control (控制)功能区3.1.1 Frequency Channel :按下后,就可以调节频率通道。
屏幕右上角显示出当前所选功能,右边栏会显示出该变小,顺时针转动变大。
此时,按Start Freq可精心整理设置扫描起始频率,按Stop Freq可设置扫描结置为屏幕上1格。
再按一次则改为Man,手动设精心整理置。
Freq Offset:频率索,并将该标记置于显示的中央。
频谱仪使用手册ES A系列频谱分析仪使用手册通信网络管理中心通信枢纽室目录第一章安装和设置 (4)1、初始检查 (4)2、电源要求 (5)3、首次开启分析仪 (7)4、运行内部对准 (9)5、打印机设置和操作 (10)6、防止静电释放 (14)第二章前面板和后面板特性 (15)1、前面板概览 (15)2、后面板特性 (22)3、键概述 (26)4、前面板和后面板符号 (28)第三章进行基本测量 (29)1、使用前面板 (29)2、预设频谱分析仪 (29)3、查看信号 (30)第四章查看类别和保存文件 (37)1、文件菜单功能 (37)2、创建目录 (41)3、格式化软盘 (42)4、保存文件 (43)5、装入文件 (47)6、重命名文件 (50)7、复制文件 (51)8、删除文件 (53)9、使用Alpha Editor (54)第5章应用范例 (54)1、常用测试步骤: (55)2、其他设置及功能: (56)第一章安装和设置本手册提供E S A-E和ES A-L系列仪器的文档资料,具体如下:E S A-E系列 E4401B(9k Hz-1.5G Hz)E4402B(9k Hz- 3.0G Hz)E4404B(9k Hz- 6.7G Hz)E4405B(9k H z-13.2GH z)E4407B(9k H z-26.5GH z)ES A-L系列E4411B(9k Hz- 1.5G Hz)E4403B(9k H z-3.0G H z)目前在用类型 E4408B(9k H z-26.5GHz)制造商产品编号E4401-904861、初始检查检查包装箱和衬垫材料有无被压的迹象。
保留装运材料以备将来使用,因为您可能需要将分析仪运到其他地方,或运到安捷伦科技公司进行维修。
核实包装箱内的物品是否完整。
下表列出了随分析仪一同装运的物品。
转接头,BNC(阳)转F(阴),75注意:如果您购买了一个或多个测量个性化选件,则所订购的这些选件的相关指南也包括在其中。
Agilent E4402BESA-ESeries SpectrumAnalyzer使用方法简介宁波之猫2009-6-17ﻬ目录1简介............................................................................................. 错误!未定义书签。
2.面板............................................................................................. 错误!未定义书签。
2.1操作区ﻩ错误!未定义书签。
2.2 屏幕显示......................................................................... 错误!未定义书签。
3.各功能区的使用....................................................................... 错误!未定义书签。
3.1 Control(控制)功能区 ............................................ 错误!未定义书签。
3.1.1 FrequencyChannel:ﻩ错误!未定义书签。
3.1.2Span X Scaleﻩ错误!未定义书签。
3.1.3Amplitude YScale .......................... 错误!未定义书签。
3.1.4 Input/Output ................................................... 错误!未定义书签。
3.1.5 View/Traceﻩ错误!未定义书签。
3.1.6 Displayﻩ错误!未定义书签。
3.1.7 Mode ..................................................................... 错误!未定义书签。
3.1.8 Det/Demodﻩ错误!未定义书签。
3.1.9Auto Cupleﻩ83.1.10BW/Avgﻩ错误!未定义书签。
3.1.11 Trig ............................................................. 错误!未定义书签。
3.1.12 Singleﻩ错误!未定义书签。
3.1.13Sweepﻩ错误!未定义书签。
3.1.14Sourceﻩ错误!未定义书签。
3.2 Measure(测量)功能区ﻩ错误!未定义书签。
3.2.1Measureﻩ错误!未定义书签。
3.2.2 Meas Setup .............................................. 错误!未定义书签。
3.2.3 Meas Control ................................................ 错误!未定义书签。
3.3 System(系统)功能区............................................... 错误!未定义书签。
3.3.1System ......................................................... 错误!未定义书签。
3.3.2 Presetﻩ错误!未定义书签。
3.3.3 Fileﻩ错误!未定义书签。
3.3.4 Print Setup&Print .................................. 错误!未定义书签。
3.4Marker(标记)功能区ﻩ错误!未定义书签。
3.4.1 Marker........................................................... 错误!未定义书签。
3.4.2 Peak Search ................................................... 错误!未定义书签。
3.4.3 Freq Countﻩ错误!未定义书签。
3.4.4Marker→ﻩ错误!未定义书签。
4.测试步骤举例............................................................................. 错误!未定义书签。
1简介Agilent ESA-E系列是能适应未来需要的Agilent中性能频谱分析仪解决方案。
该系列在测量速度、动态范围、精度和功率分辨能力上,都为类似价位的产品建立了性能标准。
它灵活的平台设计使研发、制造和现场服务工程师能自定义产品,以满足特定测试要求,和在需要时用新的特性升级产品。
该产品采用单键测量解决方案,并具有易于浏览的用户界面和高速测量的性能,使工程师能把较少的时间用于测试,而把更多的时间用在元件和产品的设计、制作和查错上。
2.面板2.1 操作区1.观察角度键,用于调节显示,以适于使用者的观察角度。
2.Esc键,可以取消输入,终止打印。
3.无标识键,实现左边屏幕上紧挨的右边栏菜单的功能。
4.Frequency Channel(频率通道)、Span X Scale(扫宽X刻度)和AmplitudeY scale(幅度Y刻度)三个键,可以激活主要的调节功能(频率、X轴、Y轴)并在右边栏显示相应的菜单。
5.Control(控制)功能区。
6.Measure(测量)功能区。
7.System(系统)功能区。
8.Marker(标记)功能区。
9.软驱和耳机插孔。
10.步进键和旋钮,用于改变所选中有效功能的数值。
11.音量调节。
12.外接键盘插口。
13.探头电源,为高阻抗交流探头或其它附件提供电源。
14.Return键,用于返回先前选择过的一级菜单。
15.AmptdRef Out,可提供-20dBm的50MHz幅度参考信号。
16.Tab(制表)键,用于在界限编辑器和修正编辑器中四处移动,也用于在有File菜单键所访问对话框的域中移动。
17.信号输入口(50Ω)。
在使用中,接50ΩBNC电缆,探头上必须串联一隔直电容(30PF左右,陶瓷封装)。
探头实物:18.Next Window键,可用来选择在支持分屏显示方式功能中(如区域标记)的有效窗口,在这样的方式下,按下Zoom键将允许在有效窗口的分屏显示与全屏显示间进行转换。
19.Help键,按下后屏幕会提示按面板或菜单上的键,按后会显示相应说明。
20.射频输出(50Ω),是内部跟踪发生器的源输出,只适用与选件1DN或1DQ。
如果跟踪发生器的输出功率过大,则有可能损坏被测器件,不要超过被测器件所能容许的最高功率。
21.I(电源开)键,接通分析仪电源。
O(备用)键,断开分析仪多数电路的电源。
实际适用中,用I键开机,O键关机,拔掉电源线才能完全断电。
开机后需5分钟时间预热,以保证分析仪满足器全部技术指标。
22.数字键盘区。
2.2屏幕显示1.检波器方式2.参考电平3.有效功能区4.屏幕标题5.时间和日期6.RF衰减7.标记频率8.标记幅度9.HP-IB通报符10.数据正确指示符11.弹出式信息通报12.当前所选功能菜单标题13.右边栏菜单14.频率跨度或终止频率15.扫描时间16.视频带宽17.频率偏置18.显示状态行19.分辨带宽20.中心频率或起始频率21.自动较正例程打开22.触发/扫描23.示迹方式24.视频平均25.显示线26.幅度偏置27.幅度刻度3.各功能区的使用3.1 Control(控制)功能区3.1.1 FrequencyChannel:按下后,就可以调节频率通道。
屏幕右上角显示出当前所选功能,右边栏会显示出该键对应菜单,菜单中第一个按钮的功能被激活(Center Freq),高亮显示,可以直接在数字键盘区输入所需中心频率,在右边栏选择单位后,输入完毕。
也可以旋转旋钮调节中心频率,逆时针转动变小,顺时针转动变大。
此时,按StartFreq可设置扫描起始频率,按Stop Freq可设置扫描结束频率。
设置起始频率和结束频率后,中心频率也会相应的改变。
CFStep:改变中心频率步长,设置后,按步进键则中心频率会改变相应步长。
默认为Auto,自动关联,步长被自动设置为屏幕上1格。
再按一次则改为Man,手动设置。
Freq Offset:频率偏置值,需用数字键盘区输入。
Signal Track:信号跟踪,将距有效标记最近的信号移至显示的中央,并将其保持在那里。
如果没有有效标记,将激活一个标记、进行峰值搜索,并将该标记置于显示的中央。
ScaleType:用来选择以对数坐标还是线性坐标显示。
3.1.2SpanX Scale:按下后,Span按钮激活,可以围绕显示中心对称地调节频率范围。
SpanZoom:找出显示中的最高信号峰,并使分析仪处于Signal Track模式。
Full Span:将频率跨度设为分析仪的全频域。
Zero Span:将频域跨度设为0。
LastSpan:设为先前的频域跨度。
3.1.3Amplitude Y Scale:此键激活参考电平功能并访问幅度菜单,调节Y轴。
Rel Level:改变参考电平。
Attenuation:以5dB为增量设置输入衰减。
设为Auto时,衰减器将被重新关联。
Scale/Div:设置垂直一格的对数单位,只有在ScaleType置于Log时有效。
More:显示菜单下一页。
Y AxisUnits:设置y轴单位。
RefLvl Offst:给显示的参考电平附加一偏置值。
Correction:访问修正功能菜单。
默认设为不修正。
Ext Amp Gain:附加的前置放大器增益值。
MaxMixer Lvl:改变混频器的最大输入电平。
该电平等于参考电平减去衰减器的置位值。
3.1.4Input/Output:在打开的菜单中设置输入阻抗、控制外部幅度参考信号的打开和关闭。
选择的阻抗仅用于计算目的。
由于分析仪硬件上使用的是50Ω的输入接口,所以只有在使用75Ω转接头时,才需要设置成75Ω。
3.1.5View/Trace:示迹菜单。
Clear Write:清楚先前存储的示迹,并连续显示信号。
MaxHold:保存并持续刷新示迹最高点。
Min Hold:保存并持续刷新示迹最低点。
View:保存并显示所选择示迹的幅度数据,示迹寄存器不随分析仪的扫描刷新。
Blank:对选定的示迹存储其幅度数据,并从显示中消除。
Operations:该菜单对示迹进行操作。
Normalize:选择on后将示迹1复制到示迹2,从示迹1减去示迹2,然后将结果加到归一化的参考电平上,其结果显示在示迹1中。
