液压盘式刹车使用维护手册(中)

制动器维护(1)闸瓦间隙不得大于2mm，当间隙超过规定值时，需进行调整；闸瓦磨损量达5mm 以上时，应及时更换闸瓦；(2)制动面与制动闸瓦表面不应有明显的划伤，否则应进行平整处理；(3)液压制动器的制动力是由碟簧产生的，因此必须加强对碟簧的检查和维护，一般要求半年进行一次检查，一年必须进行一次检修；(4)更换新制动器前必须对其进行清洗，并将滑动表面涂一层润滑油，要特别注意碟簧的装配方向。

(5)应定期（要求每周）向制动器移动部位注润滑油，并保持清洁。

液压站的维护(1)制动装置的液压系统对油的清洁度非常敏感，所以要经常更换精滤芯，设备正常投入使用后前3个月每1个月更换一次滤芯，以后检修时每三个月更换一次。

(2)液压油每2年更换一次，如果液压油变质影响使用，应马上更换。

(3)要保持油箱的油位在油箱有效高度的4/5左右。

(4)对安全阀，溢流阀和调速阀中的调节手轮不要随便扭动，必须由专业人员调整，最好在调整正常后将其取下统一保管。

(5)调速阀上的钥匙用完后须取下以防外人误调。

(6)中修每2年1次，在厂方指导下进行，大修3年一次，由厂方负责维修。

(7)设备长期不用时，应作好防潮、防锈等措施备注意事项(1)应保证液压油的清洁，加油必须从空气滤清器的滤网上加油；(2)油箱的油位应满足标注高度，油箱的放置应水平；(3)在不同有季节下，应调整油液的牌号数，现场温度较低时应采用低凝液压油。

(4)检修工作应在各用电设备断电后进行；(5)闸瓦磨损量达5mm以上时，应及时更换闸瓦；(6)应当经常检查和清洗滤油器；(7)闸瓦间隙不得大于2mm，当间隙超过规定值时，需调整至1—1.5mm；(8)制动器漏油或动作不灵敏时，应及时清洗和更换密封件。

(9)当发现松闸时间较长时，应进行排气或进行制动器清洗检修或需要蓄能器充气。

制动器投入使用初期间隔一月更换精滤芯，并且每间隔三个月更换一次常见故障分析与排除故障现象原因分析排除方法液压系统有渗漏油现象液压元件密封没有压紧，或密封件挤压变形重新拧紧或更换密封件液压系统工作时声音异常，控制泵有冲击声液压系统内有气体，或油太脏排出系统内的气体，过滤液压油，清洗液压站制动力矩不足闸瓦磨损严重或与制动盘间隙过大调整闸瓦间隙或更换闸瓦制动器动作不灵敏制动器滑动处生锈或制动器内有空气清洗制动器或排除制动器内部空气液压系统油压在3MPa左右不继续上升液控换向阀故障清洗电磁换向阀急停车时液压系统油压下降太快或太慢调速阀开口太大和太小或蓄能器气压太高和太低减小或增大调速阀开口度到适当位置或调整蓄能器气压到如表2所示调试完成后开电机不能升压调速阀开口太大，影响液控换向阀换向从新调整调速阀，一般是2---5之间系统压力不能保持，随油温上升而下降油质不好或油号不对更换新的46号抗磨液压油附1.数字显示表上的制动油压值设定在数字表中，AL1为上限值（闸开压力值），AH1一般为0.5Mpa。

液压盘刹使用维护操作规程1风险识别与控制措施1.1人身伤害1.1.1遇恶劣天气(大风、大雨、浓雾、大雪等)时，不得进行钻机液压盘刹安装作业。

1.1.2吊车操作人员证件齐全，开具吊装作业许可证，整个作业必须有专人统一指挥。

1.1.3吊臂旋转范围内不许有人，所有作业人员必须正确站位。

1.1.4安装液压盘刹时，在摘、挂绳套时，操作人要站稳、抓牢，防止滑跌，各处护罩与栏杆要齐全牢靠。

1.1.5高处作业挂好安全带，打榔头时戴好护目镜。

1.1.3.4严禁在未停车时检修保养液压盘刹系统，液压盘刹各固定螺丝及护罩齐全紧固，固定达标。

1.1.7在维修液压动力装置任何部分或管线之前，一定要先停泵，并卸掉蓄能器的压力1.2刹车块与刹车盘损坏在钻具下放过程中，特别是高速重载时，严禁长期在半刹（似刹非刹）状态下控制下放速度，以免摩擦块与刹车盘的先期损坏1.3刹车盘龟裂刹车盘在高温时严禁急淋冷水，以免产生聚冷龟裂。

下钻前要开动水泵进行冷却水循环，直到下钻完毕时持续循环10～15分钟后才能关闭水泵。

1.4刹车失灵严禁油类或硬物进入刹车盘与摩擦块之间，以免打滑或损坏刹车盘。

1.5上顶下砸过卷阀、数显防碰装置调整到合适位置，刹把操作要提前减速。

1.3.4液压盘刹的损坏起下钻过程中，特别在快速起下钻过程中，严禁操作驻车制动手柄、紧急制动按钮。

否则将造成钻机设备的严重损害。

2操作规程开机前的准备工作：检查各管路连接是否正确；开启吸油口阀门、柱塞泵泄油口阀门；关闭蓄能器组回油阀门；接通外部电源；开启气源。

！警告！开机前，必须确保柱塞泵吸油口和泄油口的截止阀都已经打开，否则将造成柱塞泵的严重损坏。

！注意！驻车制动只有安全钳参与制动。

为了确保安全钳油缸内大刚度碟簧有足够的弹力，每12个月至少更换一次碟簧组。

3维护与保养由于在盘式刹车装置应用了液压系统，它比传统的带刹车要复杂得多。

特别是一些对污染物敏感的液压泵、液压阀及液压油缸等，这些高性能元器件引入需要比带刹车装置给予更多、更精心地保养。

液控盘式刹车装置使用操作维护手册川油广汉宏华有限公司CHUAN YOU GUANGHAN HONGHUA二零零三年八月目录1、简介--------------------------------------------------------------------------- 12、主要性能参数---------------------------------------------------------------23、工作原理与结构特征------------------------------------------------------ 34、安装--------------------------------------------------------------------------- 115、调试--------------------------------------------------------------------------- 156、操作规程------------------------------------------------------------------- - 187、维护与保养------------------------------------------------------------------ 208、故障检修-------------------------------------------------------------------- - 259、关键元器件的拆装与更换-------------------------------------------- ---- 2610、推荐备件清单----------------------------------------------------------- ----31一、简介液压盘式刹车装置由三部分组成：制动执行机构、液压站及操作台，它们之间用液压管线连接。

盘刹及液压站操作维护保养规程一、盘刹及液压站操作规程（一）准备工作1.检查所有外围接线是否正确。

2.检查各管路连接是否正确。

3.打开蓄能器截止阀。

4.合上电控箱空气开关接通电源。

5.开启气源；（二）启动正常工作1.工作刹车正常钻井时，工作钳为主刹车。

刹车手柄的位置由零位到最大位置对应着零刹车力到最大刹车力。

在工作中，若发现工作钳刹车滞后，应及时调整刹车块与刹车盘之间的间隙以及检查蓄能器压力并补充氮气。

司钻应根据刹车钳压力表的显示来确定刹车力大小，且勿猛拉猛推刹车手柄。

2.紧急刹车正常工作时应旋出紧急制动按钮。

当司钻离开操纵台、停机、或者遇到紧急场合时按下紧急制动按钮，工作钳和安全钳同时参与制动进行刹车，工作钳压力表显示为系统压力，安全钳压力表显示为零。

司钻离开司钻房或者停机时必须按下紧急制动按钮，确认工作钳压力为系统压力，安全钳压力为零。

否则会造成严重事故。

3.驻车刹车正常工作时将驻车阀手柄扳到“释放”位置，使安全钳缸进油，压缩蝶簧从而解除安全钳的刹车。

当停机、司钻离开操纵台或调整安全钳间隙时（需要单独打开或者锁紧安全钳），驻车阀手柄扳到“驻车”位置，安全钳刹车。

4.辅助刹车电磁涡流刹车或其它型式的刹车为辅助刹车，为了降低摩擦块及摩擦盘磨损，减少摩擦盘的发热量，特别是悬重大、井深、游车下放速度快时用好辅助刹车尤为重要。

5.防碰刹车当防碰过卷阀、天车防碰阀或电子防碰起作用时，将一个气信号送给控制回路，工作钳和安全钳同时进行刹车，实现防碰紧急刹车。

二、盘刹及液压站维护保养规程1.在滚筒缠绳后，检查安全钳和工作钳两控制管线是否接反，否则控制手柄的释放和刹车功能相反，紧急制动按钮按下去后则变成了完全打开的状态，容易造成重大安全事故。

2.检查电控盘刹的电控开关常开与常闭端子是否接反，否则同样会造成控制手柄释放和刹车功能相反，容易造成重大安全事故。

3.在绞车缠绳后，严禁盘刹管线、不同型号阀类零件、电气元件互相替代，防止发生重大事故。

盘式刹车使用手册盘式刹车使用手册一、工作原理：操作台包括刹车阀组件、驻车阀组件、控制阀组、管路压力表等，其液压原理见图四。

工作制动：工作制动是由刹把控制刹车阀9实现的。

刹车阀为手动比例减压阀，阀的输出压力随着拉动刹把而呈比例变化，对应刹把所处的不同位置，刹车阀的输出压力由0到最大系统压力变化。

刹把拉动角度越大，工作钳油缸的压力就越大。

刹把推到原始位置，阀输出压力为0，工作钳松闸。

每个回路中设有单向节流阀，在工作钳制动时起缓冲作用，使制动力逐渐施加，避免因操纵过猛而对设备产生不良影响。

驻车制动：驻车制动阀（13）为手动换向阀，拉动手柄，驻车驻车制动阀换向，使安全钳油缸卸压，弹簧力使安全钳实现驻车制动。

解除驻车制动时，必须先将刹把拉至“刹”位，使刹车阀（9）的输出压力控制误操纵保护阀（15）换向，再推动驻车制动阀手柄，将压力油输入到安全钳油缸，克服碟簧力，解除驻车制动。

注意：解除驻车制动时，必须先拉动工作制动刹把，再推驻车制动阀手柄方能解锁。

该回路中设有单向节流阀（18），在安全钳制动时起缓冲作用，1、调试前的准备工作：a、检查管汇的连接，确保无误，特别是P1的连接，若连错，会发生顿钻事故。

b、检查油箱液面。

C、检测蓄能器充氮压力，确保充氮压力为4MPa。

d、开启吸油口截止阀、柱塞泵泄油口截止阀；关闭蓄能器组截止阀。

若使用场合不需冷却器工作，则将冷却器旁路截止阀开启；若需要冷却器工作，则将冷却器旁路截止阀关闭。

e、点动电机，检查旋转方向是否正确。

2、调试a、启动电机。

b、调节系统额定压力、最大压力调节步骤如下：启动一台泵电机组。

松开安全阀螺帽并按顺时针方向旋转，调节至大约3/4的位置。

拆下泵的调压阀保护帽，松开泵的调压阀保护帽。

用内六方扳手顺时针方向转动螺钉以增大压力。

观察系统压力表MP读数，到9.5 MPa时为止。

如果调节的同时，压力停止上升，则转动安全阀少许。

交替调节低压力的安全阀或柱塞泵，直到MP压力表显示为9.5 MPa。

液压盘式刹车装置使用及维护保养作者：王军和刘卫平来源：《科技资讯》 2012年第14期王军和1 刘卫平2(1.中石化东北油气分公司长春 130062; 2.中石化华北石油局三普石油工程公司陕西咸阳 712000)摘要:液压盘式刹车装置是取代传统的带式刹车装置的新型石油钻井装备,可显著提高钻井作业能力和安全性,被誉为现代钻井装备的三大技术革新之一。

具有制动效能稳定、刹车灵敏性高、散热性能好、刹车力矩容量大等优点,提高了钻机的安全性和使用可靠性。

关键词:液压盘式刹车绞车工作钳安全钳中图分类号:TE92 文献标识码:A 文章编号:1672-3791(2012)05(b)-0096-01液压盘式刹车装置为机、电、液一体化产品,它是绞车的重要部件。

了解熟悉其结构、原理和性能并正确使用与维护该装置,对保证钻机的安全可靠运行具有重要的指导意义。

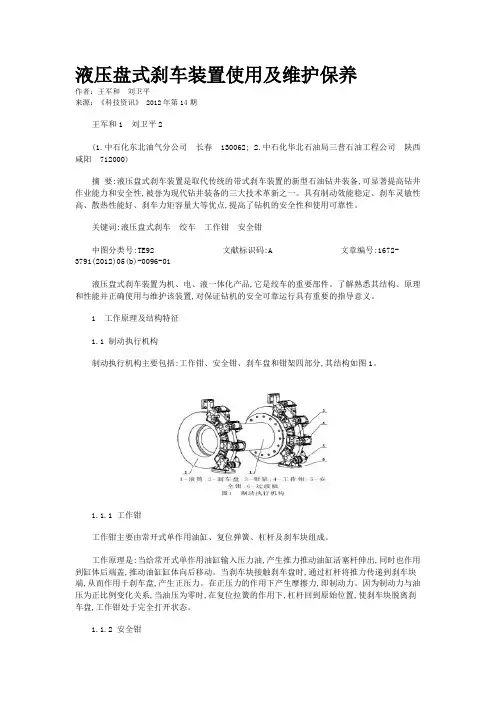

1 工作原理及结构特征1.1 制动执行机构制动执行机构主要包括:工作钳、安全钳、刹车盘和钳架四部分,其结构如图1。

1.1.1 工作钳工作钳主要由常开式单作用油缸、复位弹簧、杠杆及刹车块组成。

工作原理是:当给常开式单作用油缸输入压力油,产生推力推动油缸活塞杆伸出,同时也作用到缸体后端盖,推动油缸缸体向后移动。

当刹车块接触刹车盘时,通过杠杆将推力传递到刹车块端,从而作用于刹车盘,产生正压力。

在正压力的作用下产生摩擦力,即制动力。

因为制动力与油压为正比例变化关系,当油压为零时,在复位拉簧的作用下,杠杆回到原始位置,使刹车块脱离刹车盘,工作钳处于完全打开状态。

1.1.2 安全钳安全钳主要由常闭式内置碟簧组的单作用油缸、杠杆机构和刹车块组成。

安全钳的工作原理与工作钳相反。

当常闭式单作用油缸内油压为零时,内置的碟簧通过两个杠杆将力传递给刹车块而作用于刹车盘上,产生正压力,实现刹车;而当油缸内油压不等于零,即有油压时,油压力克服碟簧力压缩碟簧,通过杠杆实现刹车钳打开。

1.1.3 刹车盘刹车盘与刹车块组成刹车副。

液压盘刹使用说明书 Document number：PBGCG-0857-BTDO-0089-PTT1998液控盘式刹车装置使用操作维护手册川油广汉宏华有限公司CHUAN YOU GUANGHAN HONGHUA二零零三年八月目录1、简介--------------------------------------------------------------------------- 12、主要性能参数--------------------------------------------------------------- 23、工作原理与结构特征------------------------------------------------------ 34、安装--------------------------------------------------------------------------- 115、调试--------------------------------------------------------------------------- 156、操作规程-------------------------------------------------------------- ----- - 187、维护与保养-------------------------------------------------------------- ---- 208、故障检修-------------------------------------------------------------------- - 259、关键元器件的拆装与更换-------------------------------------------- ---- 2610、推荐备件清单----------------------------------------------------------- ---- 31一、简介液压盘式刹车装置由三部分组成：制动执行机构、液压站及操作台，它们之间用液压管线连接。
